基于 Fluent 的电机水冷 + 喷油 + 甩油复合冷却热流耦合仿真
在新能源汽车、工业传动等高速高功率电机领域，温升控制一直是核心痛点——绕组过热易烧损、永磁体高温退磁、轴承寿命衰减等问题，直接决定电机的可靠性与使用寿命。
针对电机高效冷却需求，本次基于Fluent仿真平台，打造水冷+喷油甩油复合冷却方案，精准模拟电机全域温升分布，用数据验证冷却效果，为电机结构优化、散热设计提供硬核支撑。
传统单一水冷模式难以满足高负荷电机的散热需求，尤其是转子、绕组端部等散热死角，极易出现局部过热。本次案例采用水冷+喷油甩油双冷却耦合设计：
水冷回路：针对定子铁芯、机座等固定部件，通过水冷套循环带走核心热量，主打大面积稳态散热；
喷油甩油冷却：借助转子旋转离心力，将润滑油喷射、甩溅至绕组端部、永磁体、转子铁芯等关键部位，实现动态喷淋散热，攻克局部高温盲区。
整套方案兼顾静动态散热，依托Fluent开展多相流+共轭传热耦合仿真，1:1还原电机带载高速运转工况，同步输出三大可视化云图+精准数值监测，把抽象的散热过程变成直观的视觉成果，每一项数据都对应云图色彩分布，分析更有说服力。
本次仿真核心云图（图文对应查看）

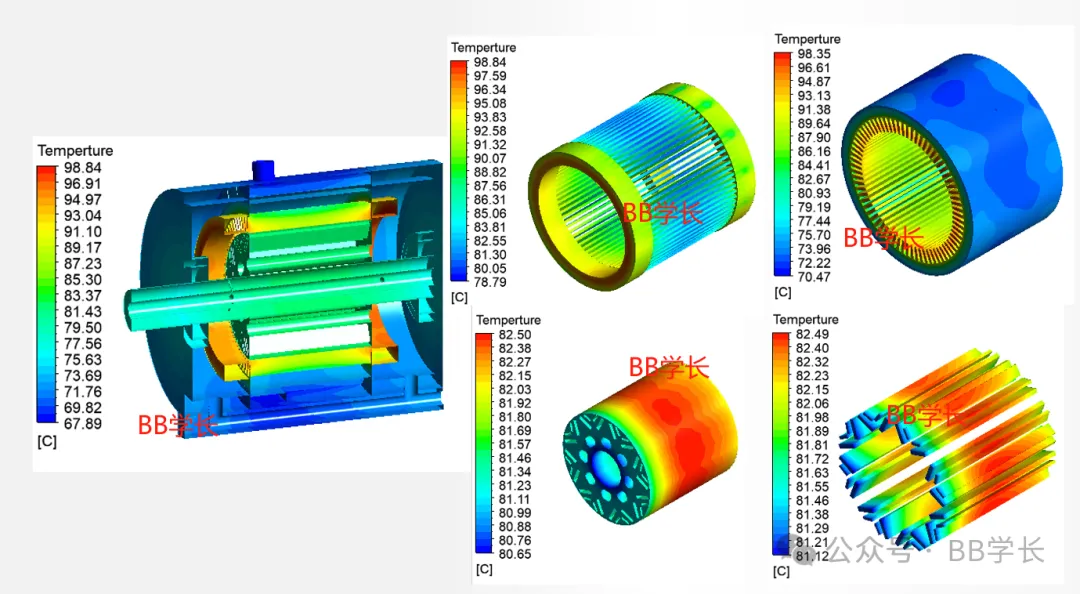

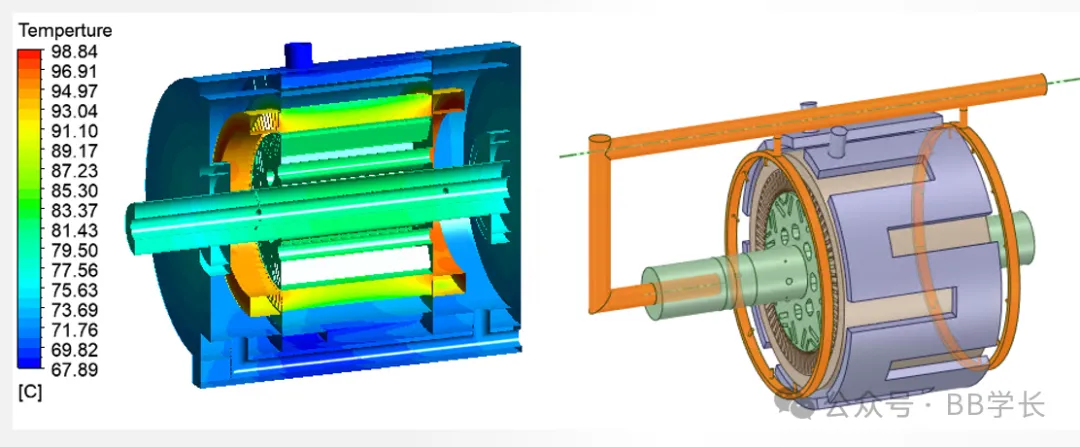

图1：电机全域温度云图——直观展示定子、转子、绕组、永磁体全部件温度梯度，红色=高温区、蓝色=低温区，清晰定位热集中点位

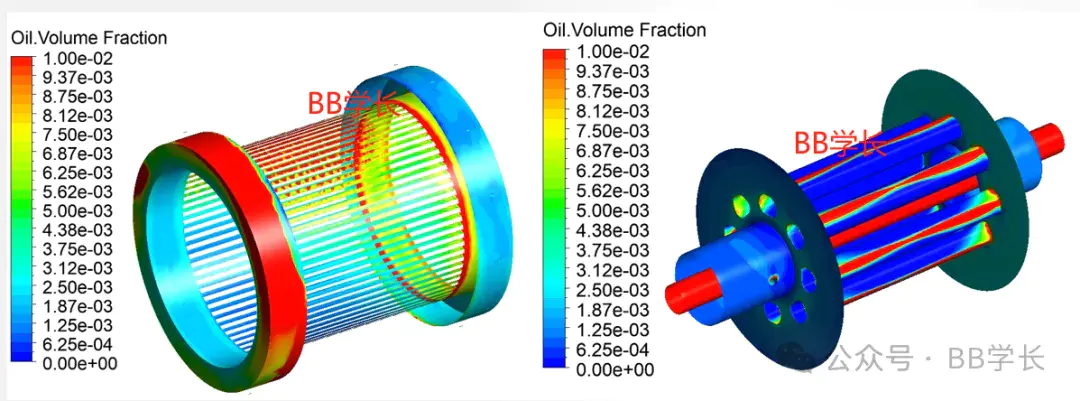

图2：油相分布云图——呈现润滑油喷淋、甩溅覆盖范围，验证散热死角是否被润滑油包裹

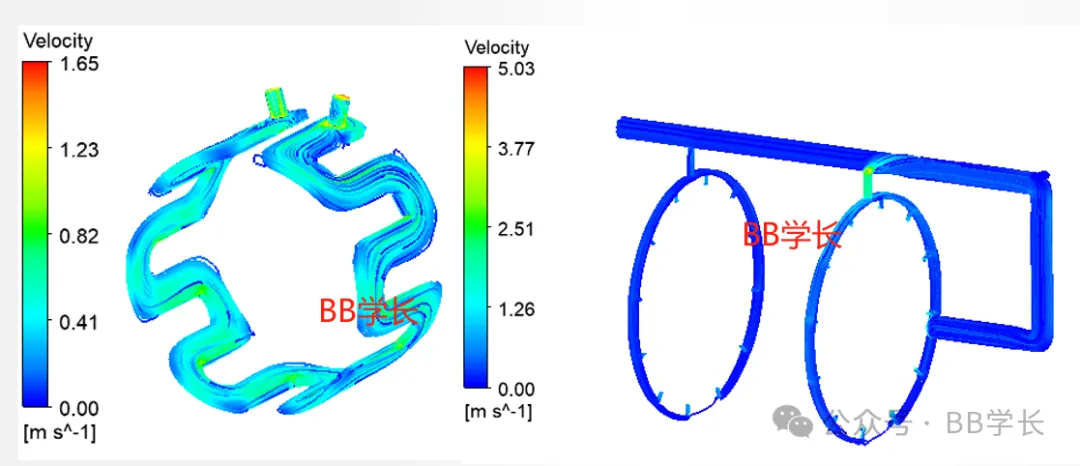

图3：流场速度云图——监测水冷循环、喷油甩油流速，判断散热动力是否充足
结合图1：全域温度云图的色彩梯度+实时数值监测，本次仿真锁定绕组、永磁体、定转子铁芯等核心发热件，同步采集平均温度、最高温度双指标，数据和云图一一印证，冷却效果肉眼可见：
高温区研判：无大面积超温，风险可控 云图中仅定子铁芯出现局部红色高温点（最高97.63℃），高温区域占比不足5%，且被水冷回路快速包裹，无热蔓延、热堆积风险，彻底规避绕组烧损、铁芯过热失效问题。
核心部件护航：永磁体温控达标 永磁体区域云图呈均匀黄绿色，温度稳定在82.11-82.49℃，远低于155℃退磁临界值，喷油甩油冷却精准覆盖转子区域，解决了传统水冷“转子散热难”的行业痛点。
运转部件温升：低温稳态运行 转轴、轴承云图以浅蓝色、蓝色为主，最高温仅77.68℃，远低于轴承润滑脂失效温度，水冷系统持续带走机座热量，保障旋转部件长期稳定运转。
绕组散热：梯度平缓无死角 绕组温度维持在92.41-99.05℃，云图温度过渡自然，结合图2：油相分布云图可见，润滑油完全包裹绕组端部，弥补了水冷对绕组散热不足的缺陷。
本案例为全流程可复现的工程级仿真案例，覆盖：
建模 → 多面体网格 → Fluent 设置 → 后处理 → 完整报告输出
适合人群：
电机设计 / 热管理工程师 研究生 / 本科生毕业设计 企业项目仿真支撑 期刊 / 专利仿真成果定制
