悬置系统的“细胞”与“机体”：为何隔振器刚度不等于系统刚度？
一、定义厘清：从“细胞”到“机体”
首先，我们必须明确这两个“刚度”分别指代什么。
隔振器刚度：系统的“细胞”
它是什么：这是单个悬置部件自身固有的力学属性。描述的是这个橡胶或液压元件，在受到特定方向（如上下、左右）的力时，产生单位变形需要多大的力。其数值通常由材料配方、内部结构和工艺决定。

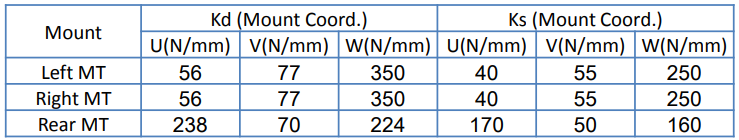

如何获得：在实验室的台架上对单个悬置进行测试得到，是工程师手中的输入参数。正如在相关研究中的刚度表里，明确列出了每个悬置在不同方向上的静、动态刚度值。

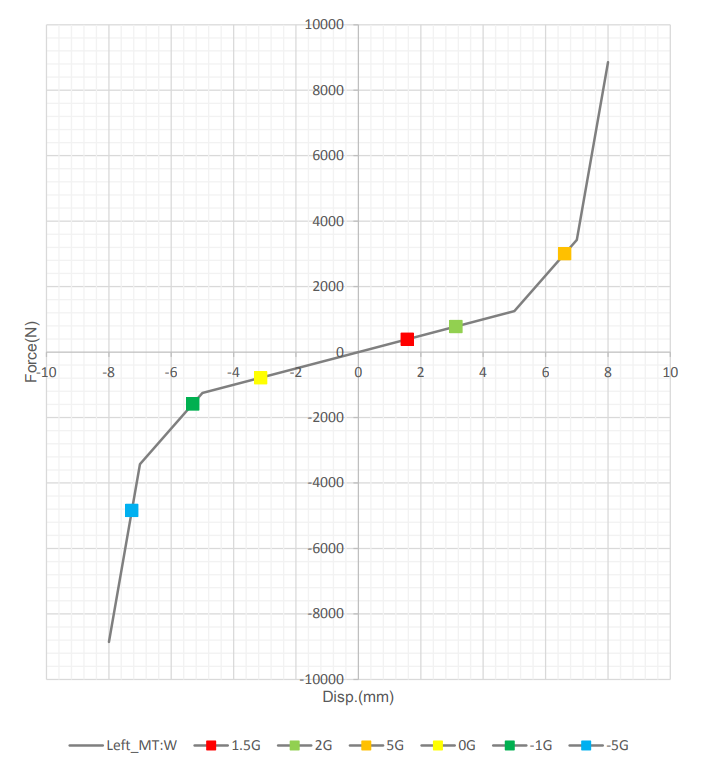

图1 隔振器刚度
系统刚度：整合后的“机体”特性
它是什么：这是将动力总成（数百公斤的钢铁之躯）、所有悬置（通常为3-4个）以及车身连接点视为一个整体后，所表现出的综合动态特性。它描述的是让整个动力总成在空间中做某种运动（如整体上下跳动、绕轴旋转）有多“困难”。
如何获得：它无法直接测量，必须通过计算得到。工程师需要输入所有悬置的刚度、空间位置、安装角度，以及动力总成的精确质量、质心和转动惯量，通过多体动力学模型“合成”出整个系统在六个自由度上的刚度和对应的固有频率。

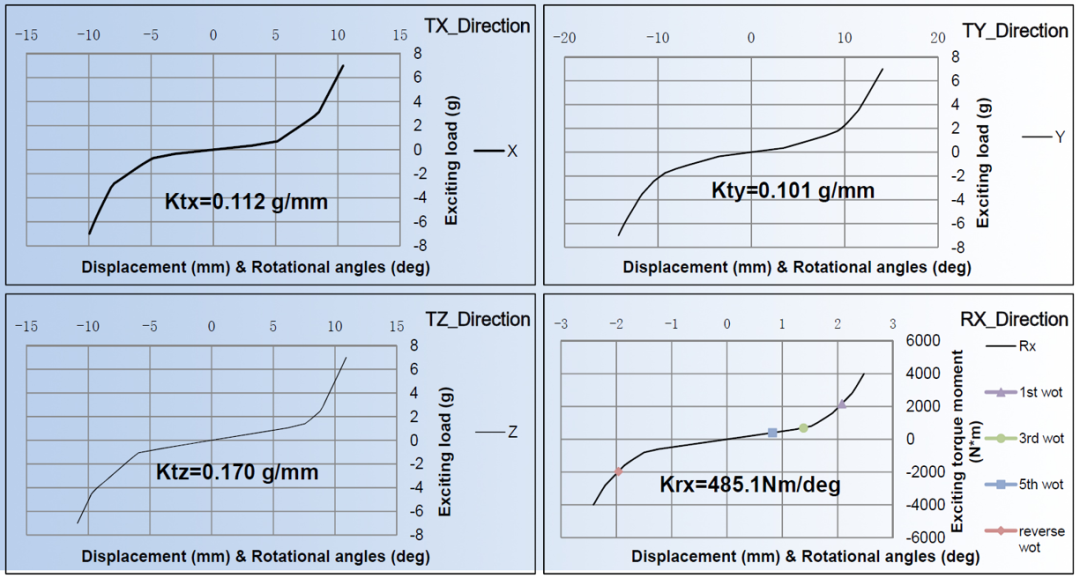

图2 动力总成悬置系统刚度
简单比喻：隔振器刚度好比是“钢筋的强度”，而系统刚度则是“整个桥梁的承载能力”。后者由前者共同构建，但远不止是前者的简单加和。
二、核心区别：为何绝不能混为一谈？
两者的混淆会直接导致工程分析的失效。它们的根本差异体现在：
维度 | 隔振器刚度 | （动力总成悬置）系统刚度 |
|---|---|---|
性质 | 局部属性，是部件的“基因”。 | 整体特性，是系统集成的“表现型”。 |
角色 | 是设计变量和原因。工程师可以指定和修改它。 | 是性能指标和结果。是NVH表现（如怠速振动频率）的直接决定因素。 |
影响方式 | 直接影响单个连接点的力传递。 | 直接决定整机是否与发动机激励、路面激励发生共振，以及隔振的起始频率。 |
一个关键示例：在针对某新能源MPV的优化中，研究发现27Hz的路噪峰值与后悬架及尾门的模态耦合有关。这里的“27Hz”，指的就是系统中某个部件或整体的固有频率，而这个频率是由相关部件的刚度、质量分布共同构成的系统属性。工程师通过优化尾门结构（改变其局部刚度），最终改变了整个尾门-车身的系统动力学特性，使模态频率从29.2Hz移至32.9Hz，成功避开了27Hz的激励，解决了问题。这正是从“细胞”入手，调整“机体”功能的经典案例。
三、深刻联系：如何从“细胞”构建“机体”？
二者虽不相同，却紧密相连。系统刚度是隔振器刚度通过空间几何布局“涌现”出的整体行为。
理解“杠杆效应”是把握其联系的关键：
当动力总成绕曲轴转动时，距离转动中心更远的悬置，其产生的反力矩（= 力 × 力臂）就越大，因此它对系统绕该轴的转动刚度贡献也越大。
这意味着，即使两个悬置本身的垂向刚度完全相同，只要安装位置不同，它们对系统俯仰刚度的贡献就天差地别。
因此，优秀的悬置系统设计，是一场精密的“数学编排”：通过精心选择和布置每一个“细胞”（隔振器）的刚度与位置，来精确塑造整个“机体”（动力总成系统）的六自由度刚度和模态频率，使其完美避开来自发动机和路面的主要激励频带，从而实现卓越的静谧性与平顺性。

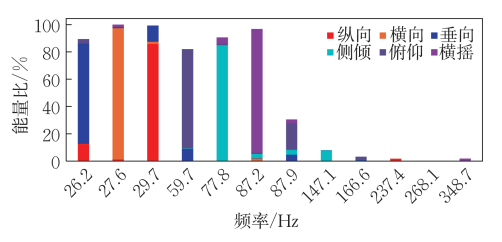

图3 某车型悬置频率分布
四、工程启示：系统思维决胜NVH战场
混淆这两个概念，在工程实践中可能导致方向性错误。例如，单纯追求将所有悬置的刚度值降低，未必能改善高频隔振，反而可能导致动力总成在低速大冲击下位移过大，或引发新的低频共振。
真正的解决方案在于系统化设计：
精确建模：基于准确的“细胞”参数（隔振器刚度），建立可靠的“机体”模型（系统模型）。
目标分解：根据整车NVH目标（如“怠速振动频率应低于XX Hz”），反推出对“机体”特性（系统刚度与频率）的要求。
协同优化：在刚度、位置、角度多个维度上，对全部悬置进行联合优化，从而找到满足所有约束（包括隔振、位移、耐久）的最优“细胞”组合方案。
结语
在追求极致汽车静谧性的道路上，理解“隔振器刚度”与“系统刚度”的区别，是迈向精准工程的第一步。前者是工具箱里一件件精密的工具，后者则是用这些工具建造出的、能抵御各种振动风浪的坚固船只。从微观的“细胞”属性洞察宏观的“机体”行为，正是NVH工程师将物理原理转化为愉悦驾乘体验的核心智慧。
