【机械设计】焊接精度定乾坤：掌握尺寸与形位公差，打造完美结构

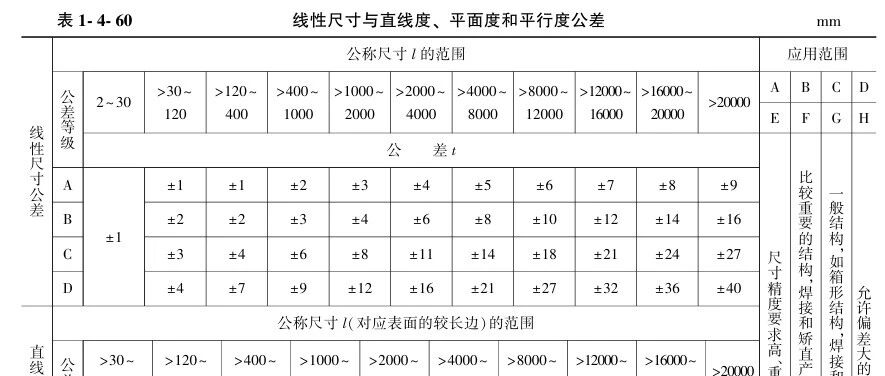

火光飞溅中，两块钢板精准对接，焊接完成后测量误差竟不到半根头发丝的直径——这不是奇迹，而是对公差深刻理解与严格执行的结果。深夜的厂房里，经验丰富的焊接工程师李工正在检查一批即将出货的大型焊接框架。他手持激光测量仪，眉头紧锁：“这里的垂直度超差了0.5毫米，必须返工。”旁边的年轻技术员不解：“李工，0.5毫米对于三米高的框架来说，几乎可以忽略不计吧？”李工摇摇头，语气坚定：“公差是焊接结构的生命线，今天忽略0.5毫米，明天可能就是整个结构失效的开始。”01 焊接公差的基石意义在焊接工程的世界里，公差不仅是一串冰冷的数字，更是结构安全、功能实现和经济性的平衡艺术。每一道焊缝，每一个接口，都承载着对精度的严苛要求。焊接结构公差的核心矛盾在于：材料在焊接过程中的不可控变形与最终成品要求的精确尺寸之间的博弈。热输入导致局部膨胀，冷却后产生收缩，这些物理现象如同顽皮的孩子，总是试图偏离工程师设定的轨道。一位资深焊接质检员这样形容：“公差就是给焊接这个‘顽皮孩子’划定的活动范围，既不能太宽松让他肆意妄为，也不能太严格让他无法动弹。”在航空航天领域，焊接公差直接关乎飞行安全；在桥梁建设中，它决定结构寿命；甚至在日常的家具制造中，它影响使用体验和美观。不同应用场景对公差的要求差异巨大，从百分之一毫米到数毫米不等。理解公差的第一步是区分两个核心概念：尺寸公差关注“大小”，形位公差关注“形状和位置”。就像人的身高体重与体态姿势的关系，两者相辅相成，共同定义一个焊接结构的完整品质。02 焊接结构尺寸公差详解尺寸公差是焊接世界最基础的语言，它规定了焊接结构各部分允许的尺寸变动范围。掌握这门语言，意味着能够准确传达设计意图，确保每个焊接部件都能完美契合。线性尺寸公差最为常见。例如，一个焊接框架的长度要求为3000毫米，根据GB/T19804标准中的B级精度，允许偏差为±3毫米。这看似宽松，但当多个零件需要组装时，误差会累积，最终可能导致严重问题。角度尺寸公差同样重要。焊接结构中常见的直角连接，其公差通常控制在89.5°至90.5°之间。超过这一范围，不仅影响外观，更会导致受力不均，加速结构疲劳。孔径与轴径公差决定配合质量。一个常见的误区是认为“紧配合”总是更好。实际上，适当的间隙配合能够容纳焊接变形，避免装配应力集中，有时反而更加合理。不同材料对公差的要求各异。低碳钢相对“宽容”，而不锈钢和铝合金则更加“敏感”，需要更严格的公差控制。材料厚度也是一个关键因素——薄板焊接时，稍大的变形就可能超出公差范围。 03 形位公差：焊接精度的隐形守护者如果说尺寸公差是焊接结构的“骨架”，那么形位公差就是其“神经系统”——虽不显眼，却至关重要。形位公差控制的是形状和位置的精确度，是确保焊接结构功能性的关键。直线度和平整度公差常见于长梁和大型板件的焊接。想象一座桥梁的主梁，即使长度方向尺寸完全正确，如果中间出现肉眼难以察觉的弯曲，长期载荷下必然导致问题。通常，这类结构的直线度公差控制在每米0.5至1毫米之间。垂直度和平行度公差决定结构的方正与对称。对于一个焊接立方体框架，相邻面的垂直度偏差会像多米诺骨牌一样，传递到整个结构。精密设备机架的要求尤为严格，垂直度公差可能达到0.1毫米以内。同轴度和对称度公差在多部件焊接装配中至关重要。当多个圆筒需要精确对接时，同轴度偏差会导致错位，影响内部流体的顺畅通过或运动部件的正常运转。圆跳动和全跳动公差控制旋转部件的平衡性。这类公差在风力发电机塔筒、旋转机械支架等焊接结构中极为重要，微小的跳动偏差在高速旋转中会被放大数十倍。04 典型焊接结构公差应用实例理论必须与实践结合，才能真正理解公差的精妙之处。让我们通过几个典型焊接结构，看看公差如何在实际中应用。焊接框架结构是工业领域最常见的形式之一。以常见的设备机架为例，主要立柱的垂直度公差通常控制在H/1000以内（H为立柱高度），且最大不超过3毫米。横梁与立柱的连接角度公差一般为±0.5°。板壳焊接结构如储罐、压力容器，对圆度和直线度有严格要求。直径10米的储罐，其圆度公差可能要求不超过15毫米，相当于直径的0.15%。看似宽松，但对于确保板件均匀受力至关重要。管结构焊接在输送系统和空间桁架中广泛使用。钢管对接时，不仅要求端面平整，更需要保证轴线对齐。典型的同轴度公差为管子外径的1%，且不超过2毫米。特殊功能焊接结构如精密仪器支架、机器人底座等，公差要求更为严苛。这些结构的形位公差常常达到0.05毫米级别，相当于人类头发丝的直径，需要特殊的焊接工艺和工装夹具才能实现。05 焊接公差控制全流程控制焊接公差不是某个环节的独立任务，而是一个贯穿设计、工艺、施工和检验的全流程系统工程。每个环节的疏忽都可能导致最终精度失控。设计阶段的公差分配是控制精度的起点。合理的公差设计应该遵循“功能满足、制造可能、经济可行”的原则。设计师需要了解不同焊接方法的精度能力，避免提出不切实际的公差要求。工艺规划中的防变形策略直接影响最终精度。通过合理的焊接顺序、适当的夹具设计和预热/后热控制，可以将焊接变形降到最低。例如，对称焊接顺序能有效平衡热应力，减少角变形。焊接过程中的实时监控如同给手术加上生命监护仪。现代焊接车间已经开始采用激光跟踪、视觉检测等技术，实时监测焊接变形，及时调整参数。这种主动控制比事后矫正更加经济有效。焊后矫正与精加工是公差控制的最后防线。当焊接变形超出允许范围时，需要通过机械矫正、热矫正等方法进行修复。但值得注意的是，矫正本身也会引入新的应力和变形，应尽量通过前期控制避免。06 公差测量与质量控制没有准确的测量，就没有有效的公差控制。焊接结构的尺寸和形位公差测量是一门专业技艺，需要合适的工具、科学的方法和丰富的经验。基础测量工具如卡尺、千分尺、角度尺等，适用于简单尺寸和角度测量。对于大型焊接结构，激光测距仪、电子经纬仪等现代工具更加高效准确。选择工具的基本原则是：工具精度应至少为被测公差值的1/3。形位公差测量更为复杂，常常需要专用设备。三坐标测量机是形位公差测量的“黄金标准”，能够同时获取多个位置数据，计算各种形位误差。对于现场测量，全站仪配合专用软件也能达到相当精度。抽样方案与评估方法决定质量控制效率。100%全检虽然可靠，但成本高昂。科学的抽样检验，结合统计过程控制，能够在保证质量的同时控制成本。特别是对于批量生产的焊接结构，统计方法能够发现系统性偏差，防患于未然。公差分析技术是现代质量控制的核心。通过蒙特卡洛模拟、最坏情况分析等方法，可以预测公差累积效应，优化公差分配。这种前瞻性分析能够避免装配时才发现问题，减少返工和浪费。检查完最后一个焊接节点，李工收起测量工具，对技术员说：“看到没有，这个框架的十二个主要节点的垂直度全部在0.3毫米以内，形位公差完全达标。”技术员点头感叹：“原来公差控制这么重要，我以前太小看这些‘小数字’了。”李工望着整齐排列的焊接框架，总结道：“记住，公差是焊接工程师的无声语言，每一个数字都在诉说着对品质的执着追求。掌握这门语言，你焊接的就不只是金属，更是安全、可靠与信任。”月光透过厂房窗户，照在那些精准的焊接结构上，反射出金属特有的质感光泽——这是对精度追求的完美写照。-End-文案来源：时光排版编辑：时光图片来源：互联网（未找到版权归属，如有侵权，请联系作者删除）来源：非标机械专栏
