单轨实体计算书-用ansys去校验midascivil的结果

计算需求

1、实体计算主要考察连续刚构墩梁固结段的受力情况。

2、连续刚构主要施工步骤见附图。如模型中考虑预应力作用，需考虑施工阶段。（采用ansys计算，考虑施工和预应力，应在后续补充fea计算）

3、根据芜湖当时FEA计算结果，现浇段受力主要受收缩徐变、降温工况、活载控制（降温按20  收缩按降温15，考虑自重）。是否可建立一个类似的简单超静定结构模型，验证下预应力对其是否有影响。若没有，可直接建立不含预应力筋的成桥模型，施加荷载验证；若有，则需考虑施工阶段，建立含预应力筋模型；

4、预应力布置可参考芜湖布置。

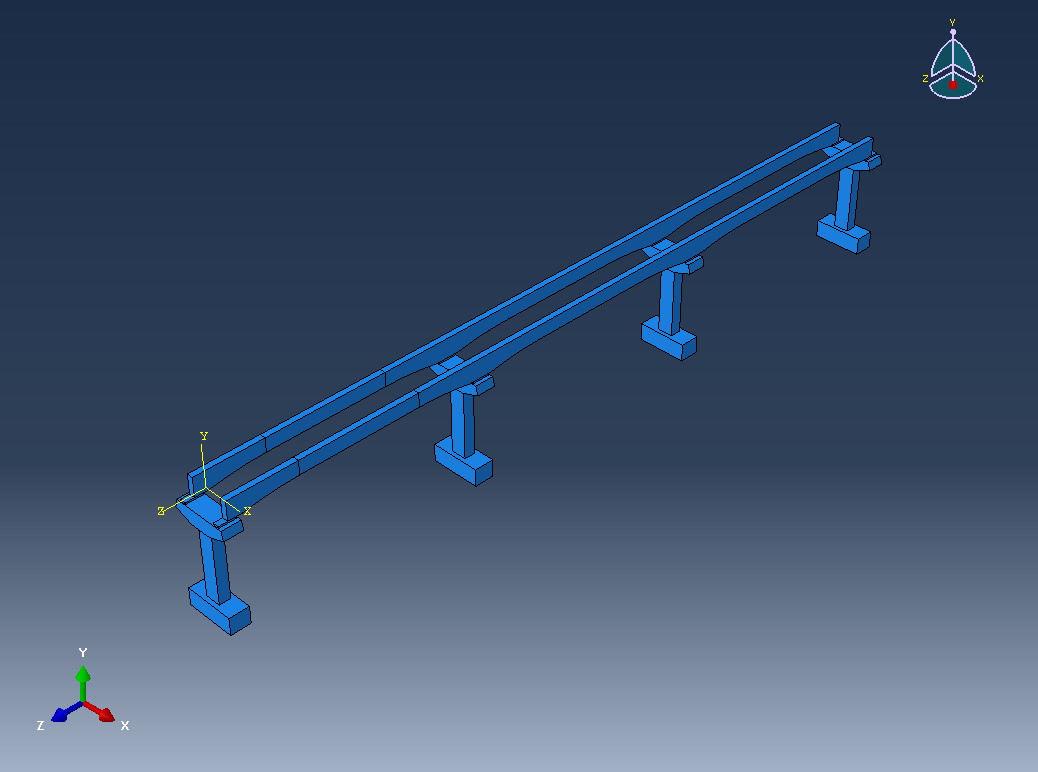

当时还用abaqus做一个校验

 ansys 计算结果

计算工况显示在计算前面，一共看两个方向应力

SZ 为顺桥向应力   SY为竖直方向应力

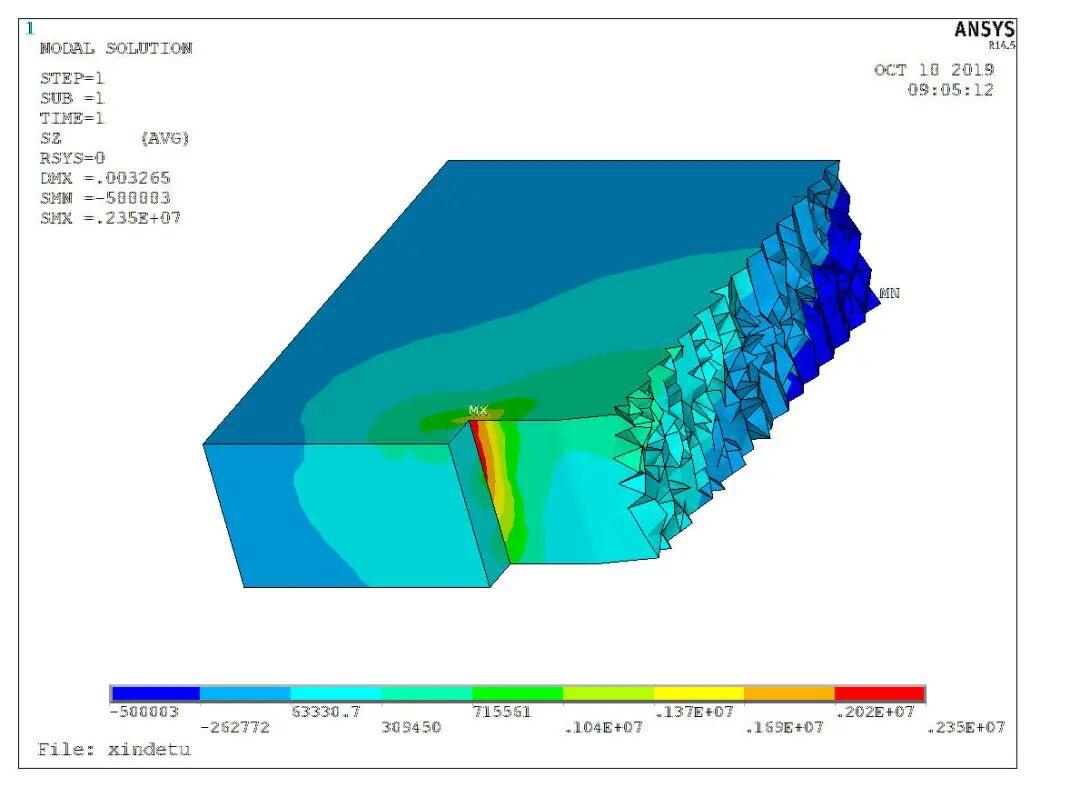

活载

SZ 2.35

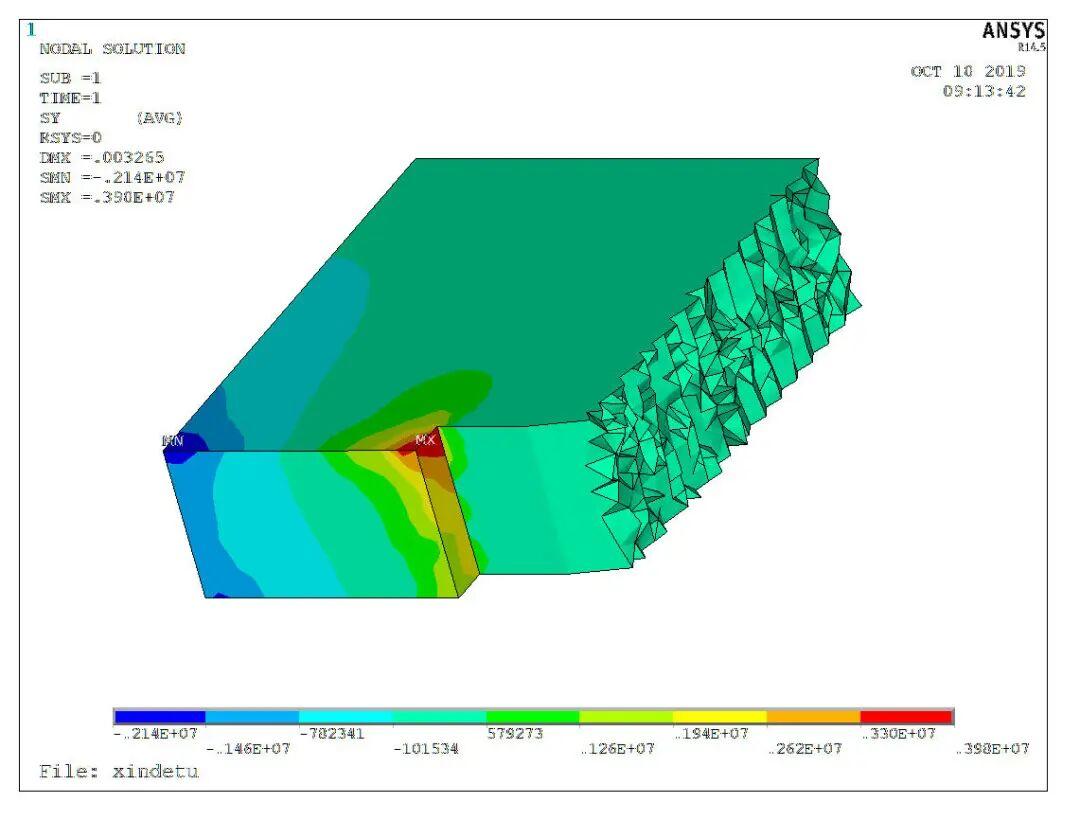

SY 3.98

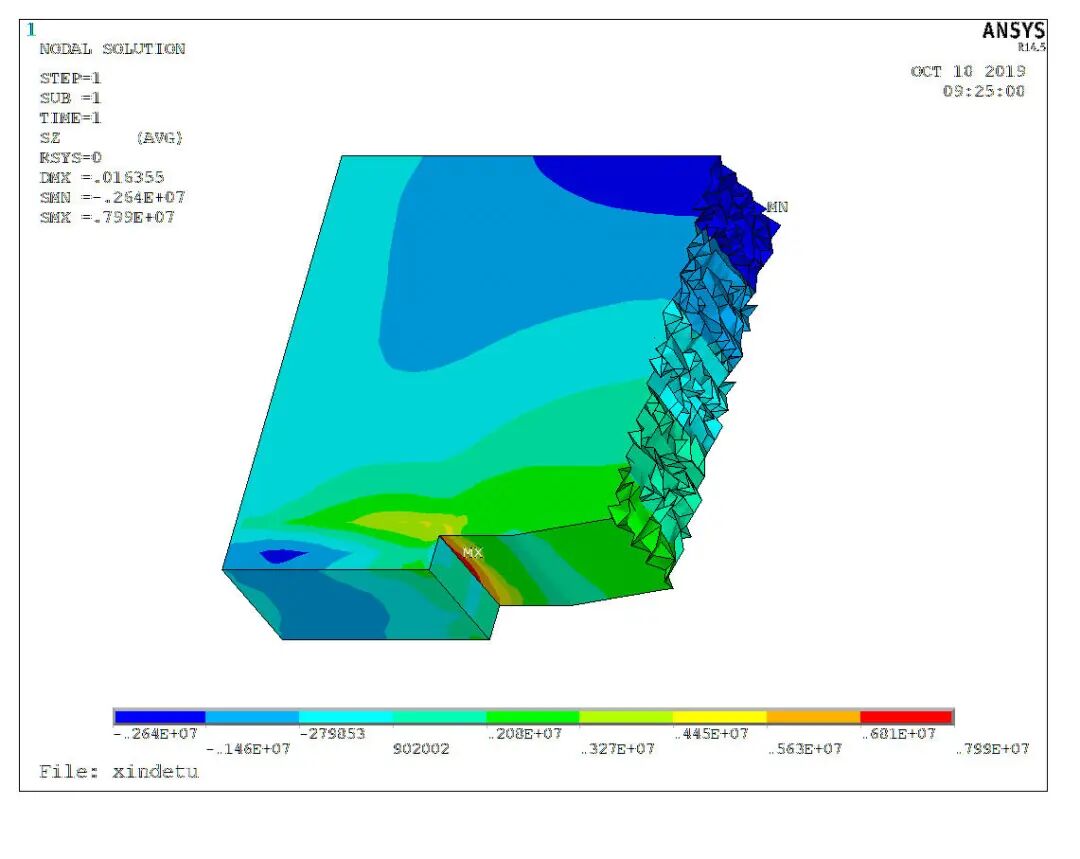

温度

SZ 8

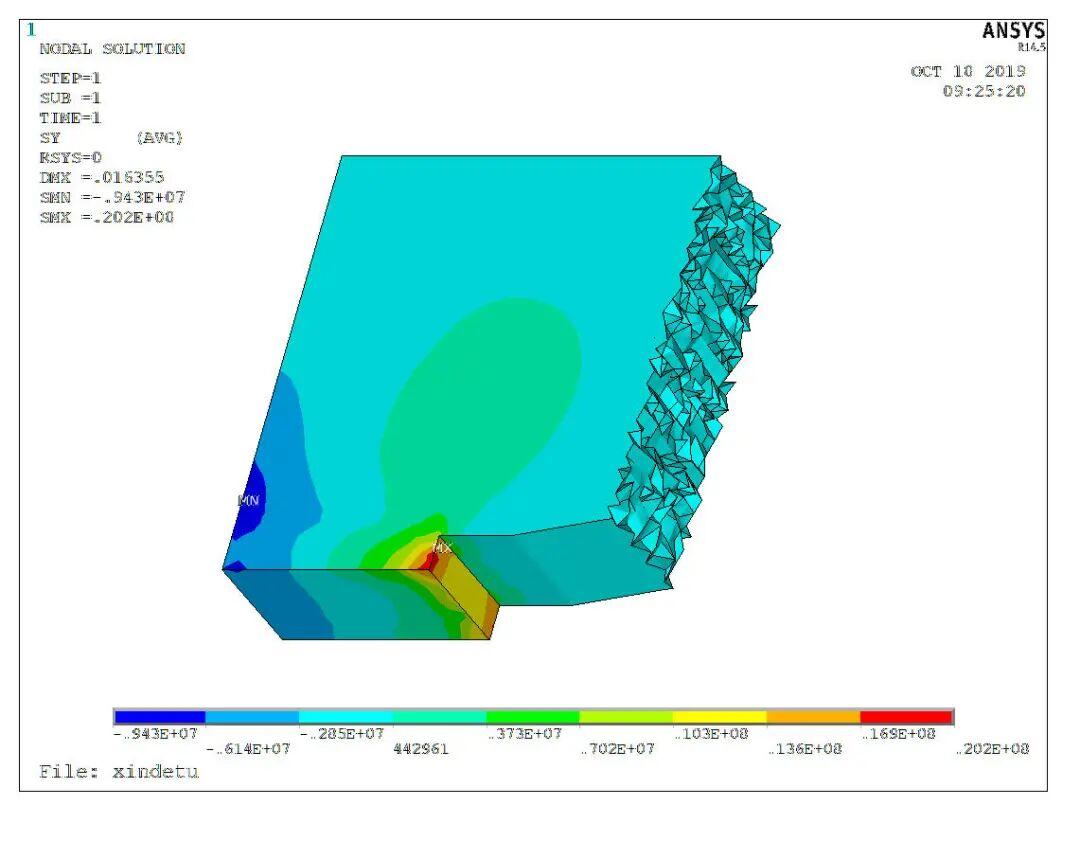

SY

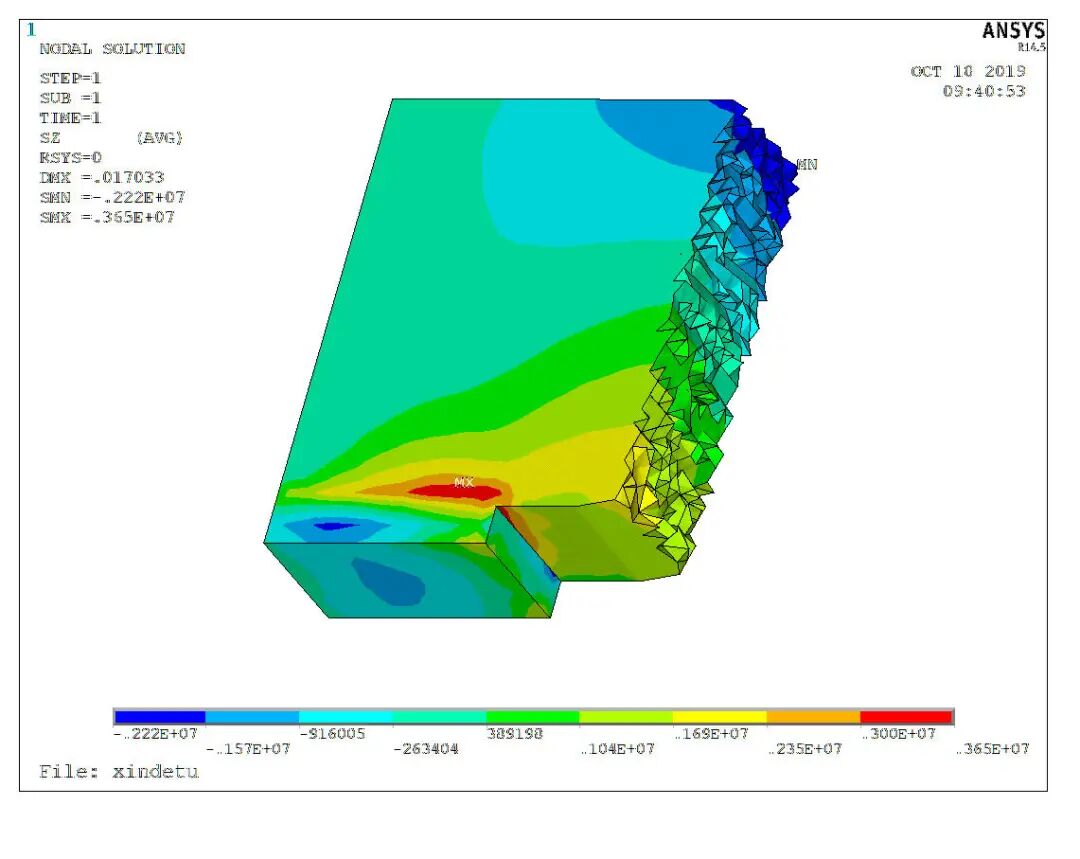

温度和活载组合

SZ

SY

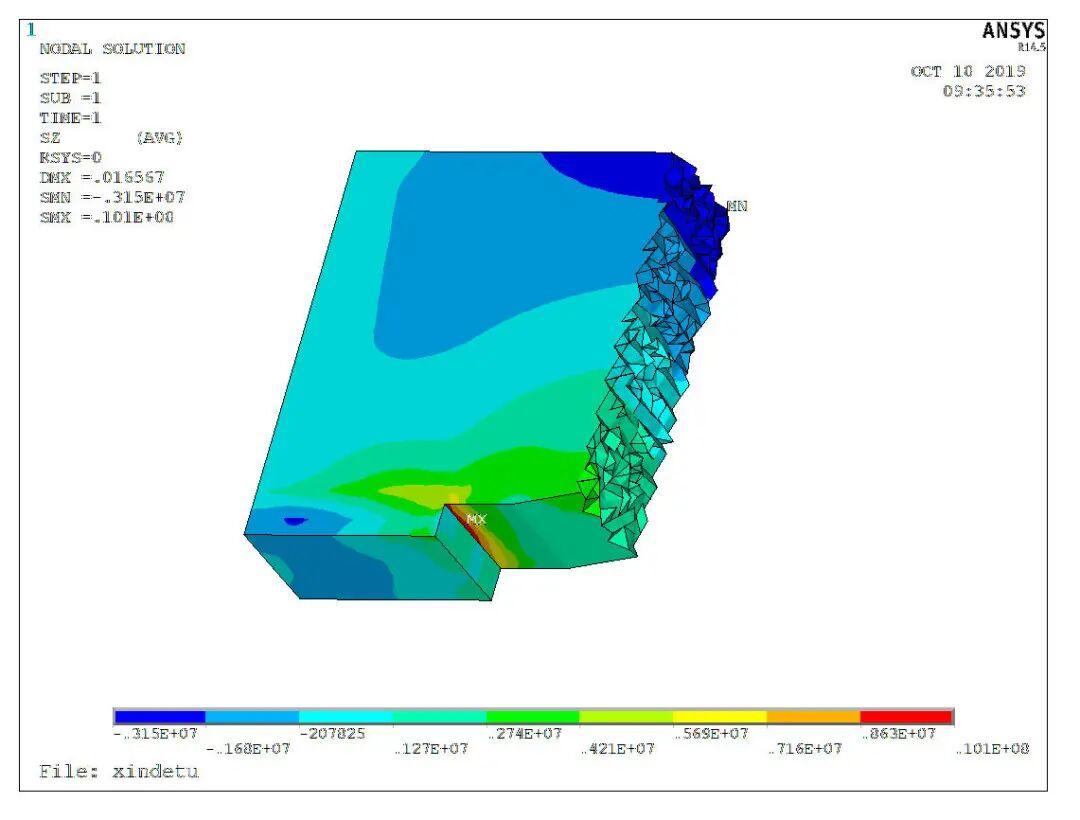

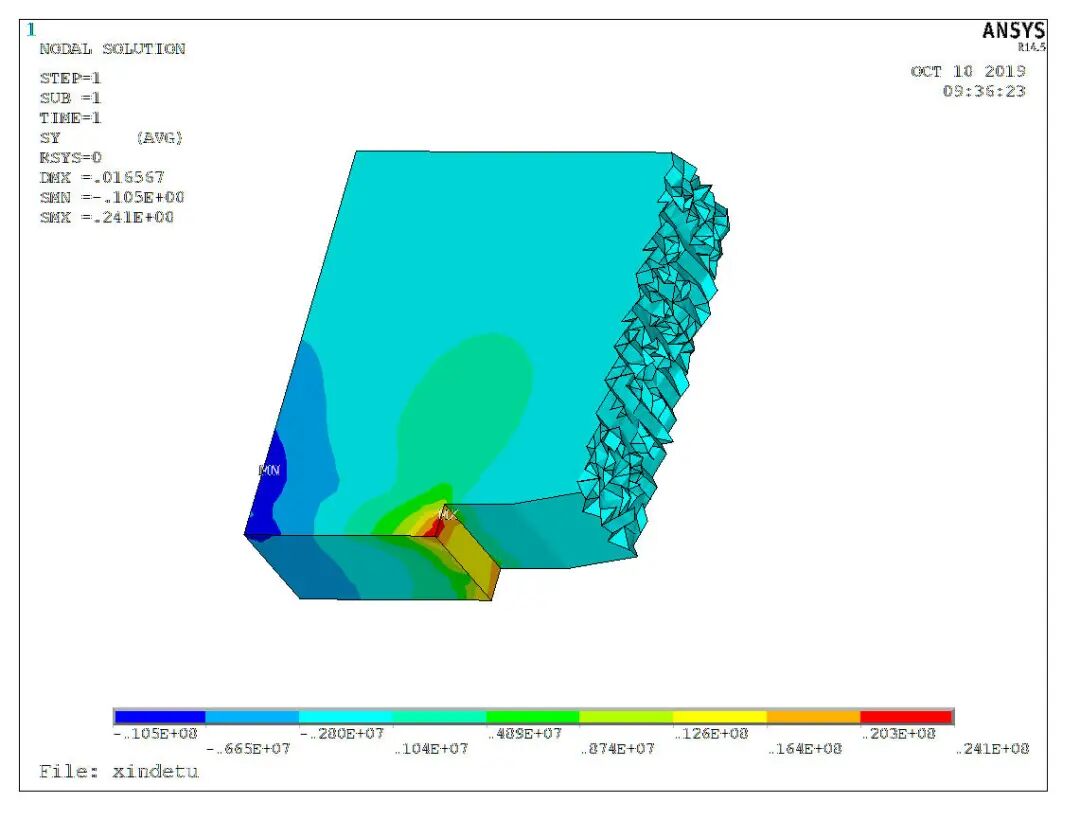

温度活载和自重都考虑
