本征正交分解POD+长短时记忆网络LSTM实现非稳态未来流场快速预测
在计算流体力学（CFD）工程应用中，非稳态流场的长周期、多时间步预测始终是核心痛点——传统基于Navier-Stokes方程的数值仿真需逐时间步迭代求解，存在算力消耗大、计算延迟高、无法满足实时预测与数字孪生场景需求的问题。本文系统介绍了一套“CFD仿真+AI数据驱动”的全流程解决方案：以STAR-CCM+为基础完成非稳态流场仿真与高质量数据集构建，通过Python完成数据预处理与格式转换，采用本征正交分解（POD）实现高维流场数据的降维与核心特征提取，基于长短时记忆网络（LSTM）完成低维时序特征的未来步长预测，最终通过POD模态重构实现未来流场的可视化与数据输出。本文完整覆盖了从环境搭建、仿真建模、代码实现到结果验证的全环节，为工程技术人员与科研学习者提供了一套可复现、可落地的非稳态流场预测技术方案。随着工业数字化转型的深入，非稳态流场的精准预测已成为航空航天、汽车工程、能源动力、水利工程等领域的核心需求。在航空发动机涡轮叶片冷却、汽车外流场气动噪声分析、离心泵内流场优化等典型场景中，不仅需要获取流场的历史演化规律，更需要对未来数十至数百时间步的流场状态进行快速预测，为流动控制、故障预警、实时优化提供数据支撑。传统CFD数值仿真方法经过数十年的发展，已具备极高的计算精度，STAR-CCM+等商用软件更是实现了几何建模、网格划分、求解计算、可视化的全流程闭环。但非稳态流场的仿真需逐时间步求解控制方程，对于网格量数十万甚至数百万的工程级模型，单时间步的计算便需要数分钟至数小时，长周期预测的算力成本与时间成本极高，完全无法满足实时性需求。与此同时，高维流场数据直接用于AI模型训练会面临严重的“维度灾难”，单帧二维流场便有数万个网格节点，每个节点包含压力、速度等多个物理量，直接构建深度学习模型不仅训练难度极大，还极易出现过拟合，无法保证预测精度。近年来，“降维+时序预测”的融合方案成为流场数据驱动预测的主流技术路线，其中POD与LSTM的组合因原理清晰、落地性强、精度可控，成为工程应用最广泛的方案。POD作为一种经典的线性降维方法，能够从高维流场快照中提取一组正交的空间模态，用最少的模态表征流场95%以上的流动能量，将数万维度的流场数据压缩至数十维度的时序系数，在保留核心流动特征的同时彻底解决维度灾难问题；LSTM作为循环神经网络的改进模型，完美解决了传统RNN的梯度消失与梯度爆炸问题，能够精准学习长序列时序数据的非线性演化规律，适配POD降维后得到的模态系数序列预测需求。本文基于STAR-CCM+与Python技术栈，完整拆解了POD-LSTM非稳态流场预测的全流程实现逻辑，从开发环境搭建、仿真数据集构建，到数据预处理、POD降维、LSTM模型训练与流场重构，逐一讲解核心原理、代码实现与关键注意事项，同时针对工程落地中的常见技术难点给出了对应的解决方案，最终实现了非稳态流场未来数百时间步的秒级快速预测，为CFD与AI的融合工程落地提供了完整的参考范式。非稳态流场的演化本质上是一个高维非线性的时序动力学过程，其任意时间步的流场状态均与历史时刻的流动特征强相关。数据驱动的流场预测核心逻辑，是通过历史流场数据学习流动的演化规律，进而对未来流场状态进行外推预测，整个流程可拆解为三个核心环节：- 高维数据降维 ：将每个时间步的高维流场快照，转换为低维的特征向量，消除数据冗余，保留核心流动特征；
- 时序规律学习 ：基于历史低维特征序列，构建深度学习模型，学习特征的非线性演化规律；
- 流场状态重构 ：将模型预测的未来低维特征，反向映射回原始高维空间，重构得到完整的未来流场。

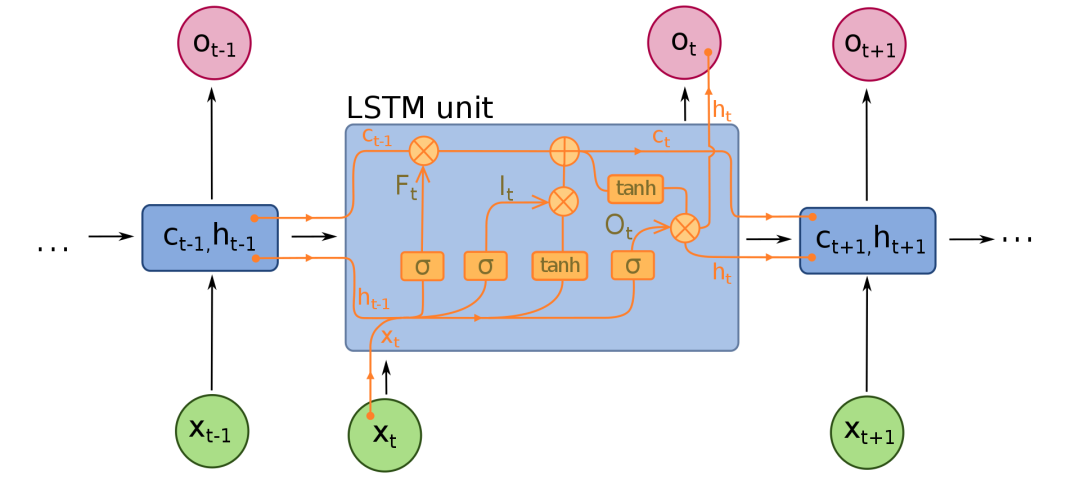

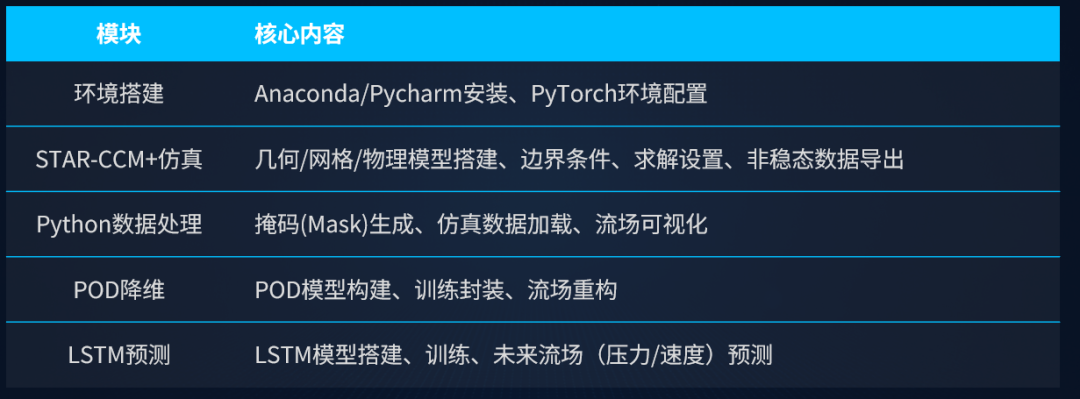

POD-LSTM方案正是基于这一逻辑，通过POD完成降维与反向重构，通过LSTM完成时序规律的学习与预测，二者形成互补，兼顾了预测的精度与效率。POD的本质是找到一组最优的正交基函数（空间模态），使得原始高维数据在这组基上的投影能量最大化，即用最少的基函数表征原始数据的绝大部分信息，是流场降维领域应用最成熟的方法之一，工程中普遍采用计算效率更高的快照法POD。1、快照矩阵构建 ：将每个时间步的流场数据（压力、速度等）扁平化为一维列向量，所有时间步的列向量组合形成快照矩阵$X∈R^{N×M}$，其中N为单帧流场的网格节点数，M为时间步总数；2、数据中心化 ：对快照矩阵按行求均值，得到流场的定常均值分量，将原始矩阵减去均值矩阵，得到中心化后的波动矩阵，消除定常分量对非定常特征提取的干扰；3、特征值分解 ：构建中心化矩阵的协方差矩阵，通过特征值分解得到特征值与对应的特征向量，其中 特征值的大小代表对应模态的能量占比，特征向量经过转换后得到流场的空间模态；4、模态截断与投影 ：按照特征值从大到小排序，选择累积能量占比达到预设阈值（通常为 95%）的前K阶模态，将中心化后的流场数据投影到这K阶模态上，得到K维的时间系数序列，完成高维流场的降维。通过模态截断，原本数万维度的流场数据被压缩至数十维度，且前几阶模态通常对应流场中大尺度的涡结构等核心流动特征，高阶模态仅对应小尺度的湍流脉动，截断后不会影响流场主体特征的表征，同时大幅降低了后续时序预测的模型复杂度。POD降维后得到的时间系数序列，是典型的长依赖时序数据，流场未来的状态不仅与前几个时间步相关，还与数十步前的流动特征强相关。传统的循环神经网络（RNN）在处理长序列时，会出现严重的梯度消失或梯度爆炸问题，无法有效学习长期依赖关系，而LSTM通过门控机制完美解决了这一问题。LSTM的核心是细胞状态与三个门控结构：遗忘门、输入门与输出门。遗忘门决定了上一时刻的细胞状态需要丢弃哪些信息；输入门决定了当前时刻的输入数据有哪些信息需要存入细胞状态；输出门决定了细胞状态中的哪些信息需要输出到当前时刻的隐藏状态。通过三个门控的协同作用，LSTM能够选择性地保留长期的有效信息，丢弃无用的冗余信息，精准学习长序列时序数据的非线性演化规律。在流场预测场景中，LSTM的输入为滑动窗口截取的历史POD系数序列，输出为下一个时间步的POD系数，通过监督学习完成模型训练后，即可通过递归预测的方式，实现未来数十至数百时间步的系数预测，为后续流场重构提供基础。本文所述的POD-LSTM非稳态流场预测技术，形成了完整的闭环实现流程，共分为五大核心模块，各模块上下游衔接紧密，逻辑环环相扣：- 开发环境搭建 ：完成Python环境、深度学习框架与相关依赖库的配置，为后续代码实现提供基础运行环境；
- STAR-CCM+非稳态流场仿真 ：完成几何建模、网格划分、物理模型与求解设置，运行非稳态仿真并导出标准化的流场数据集，为AI模型提供高质量的训练数据；

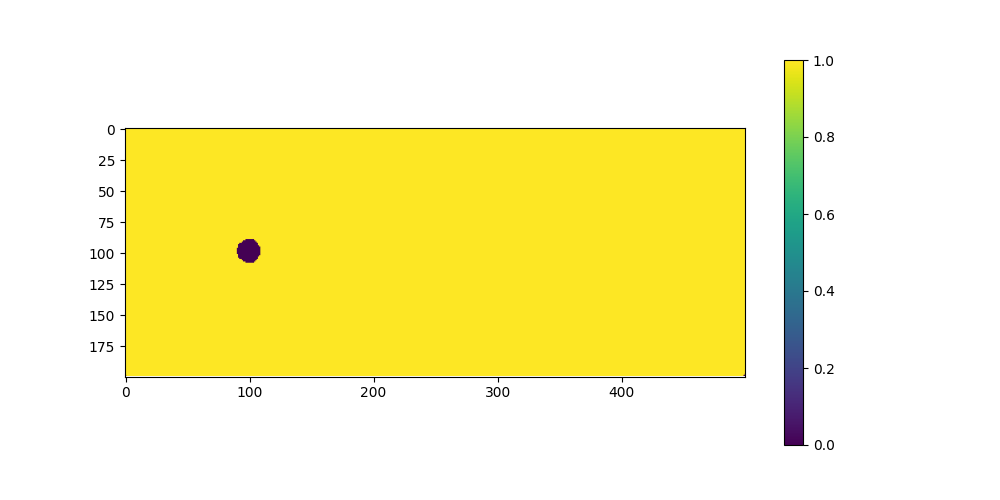

- Python数据预处理 ：通过掩码生成过滤流场无效区域，完成仿真数据的批量加载、格式转换与可视化，构建POD所需的快照矩阵；
- POD降维与流场重构 ：完成POD模型的构建与训练，实现流场的降维与特征提取，验证重构精度，输出标准化的时序系数序列；
- LSTM时序预测与流场重构 ：完成LSTM模型的搭建、训练与优化，实现未来时间步的系数预测，通过POD模态反向重构未来流场，完成结果的可视化与数据输出。

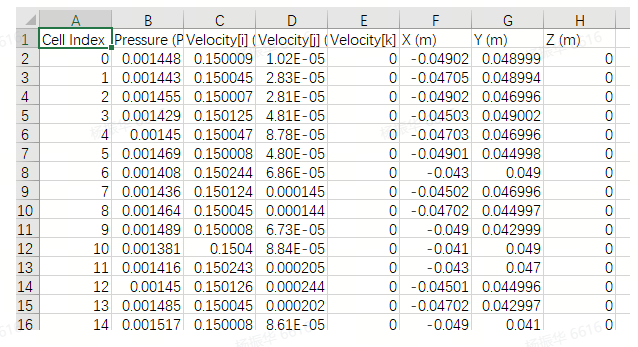

开发环境的标准化配置是保证代码可复现性的核心，本方案采用Anaconda管理Python环境与依赖包，Pycharm作为代码编辑与调试的IDE，PyTorch作为深度学习框架，具体配置流程如下：（1）Anaconda安装与虚拟环境创建 ：Anaconda能够实现不同项目的Python环境隔离，避免依赖包版本冲突。需下载对应操作系统的Anaconda版本，完成安装后配置系统环境变量，通过conda命令创建专属虚拟环境，命令为 `conda create -n pod_lstm python=3.9` ，适配PyTorch与相关依赖包的版本兼容性。（2）Pycharm安装与环境关联 ：Pycharm具备强大的代码调试、版本管理与项目管理功能，安装完成后，在项目设置中将Python解释器关联至Anaconda创建的虚拟环境，实现依赖包的统一管理。（3）PyTorch框架安装 ：根据设备配置选择CPU或GPU版本，CPU版本安装命令为 `conda install pytorch torchvision torchaudio cpuonly -c pytorch` ，GPU版本需根据设备的CUDA版本选择对应的安装命令，安装完成后可通过 `import torch; print(torch.cuda.is_available())` 验证GPU是否可用。（4）依赖包补充安装 ：本方案所需的核心依赖包包括数值计算库numpy、数据处理库pandas、可视化库matplotlib、图像处理库opencv-python、科学计算库scipy、进度条工具tqdm，可通过pip命令批量安装： `pip install numpy pandas matplotlib opencv-python scipy tqdm` 。高质量的仿真数据集是保证AI模型预测精度的核心前提，本方案通过STAR-CCM+完成非稳态流场仿真，全流程分为三大核心步骤，需严格保证数据的标准化与一致性：（1）基础建模与网格划分 ：首先根据目标场景创建流场计算域，以经典的圆柱绕流场景为例，需保证计算域的入口段、出口段长度满足流动充分发展的要求，避免边界条件对核心流场的干扰。网格划分需根据流场特征选择结构化或非结构化网格，在边界层、涡脱落区域进行网格加密，同时完成网格无关性验证，保证仿真数据的精度与可靠性。物理模型需根据流动状态选择，不可压缩流动通常选择k-ε湍流模型，同时设置流体的密度、动力粘度等物理属性，保证与实际工况一致。（2）求解配置与收敛监控 ：边界条件是流场仿真的核心，需根据工况定义速度入口、压力出口、无滑移壁面等边界条件，设置对应的物理量数值。同时需创建报告与场景，监控进出口压差、升力系数、阻力系数等关键非稳态参数，实时判断求解的收敛性。非稳态求解参数的设置需严格满足库朗数条件，保证时间精度，根据流动特征设置合理的时间步长与单时间步迭代步数，设置收敛残差阈值，保证每个时间步的求解均达到收敛状态。（3）计算执行与标准化数据导出 ：启动非稳态求解，全程监控关键参数的变化与残差收敛情况，确保仿真过程稳定。数据导出需遵循标准化原则：所有时间步必须导出相同网格节点的物理量，禁止使用动网格，保证坐标数据的一致性；每个时间步需导出节点的X/Y坐标、压力、X/Y方向速度四个核心物理量，导出格式为CSV，方便Python批量读取；导出的文件需按时间步顺序命名，保证后续数据加载的时序正确性。STAR-CCM+导出的原始仿真数据无法直接用于POD降维，需通过数据预处理完成无效区域过滤、数据格式转换与标准化，核心分为掩码生成与数据加载可视化两个环节。（1）计算域掩码生成 ：仿真导出的原始数据包含固体区域与流体区域，固体区域的流场数据为无效值，会严重干扰POD模态的提取效果，因此需生成二值掩码，仅保留流体有效区域。核心实现逻辑封装于 `generate_mask.py` 中：首先加载STAR-CCM+导出的坐标CSV文件，将物理坐标映射到像素坐标，计算X/Y轴的缩放比例；通过最近邻算法对边界坐标点进行排序，生成闭合的流场边界轮廓；基于OpenCV的多边形绘制与漫水填充算法，生成0-1二值掩码，其中1代表流体有效区域，0代表无效区域；最终保存掩码的CSV文件与可视化PNG图片，为后续数据过滤提供基础。（2）仿真数据加载与可视化 ：数据加载功能封装于 `starccmdataset.py` 中，通过自定义Dataset类实现所有时间步CSV文件的批量读取，提取每个时间步的坐标、压力、速度数据，结合掩码过滤掉无效区域的节点，将有效区域的流场数据扁平化为一维向量，所有时间步的向量组合形成POD所需的快照矩阵。流场可视化功能封装于 `generatepicture.py` 中，核心逻辑为坐标缩放、像素桶平均、双线性插值、掩码过滤，将一维的流场数据还原为二维的伪彩图，生成每个时间步的压力场、速度场可视化图片，一方面可验证仿真数据的正确性，另一方面为后续的结果可视化提供标准化工具。POD模块是整个方案的核心，负责完成高维流场的降维与特征提取，同时实现流场的反向重构，所有功能均采用面向对象的方式封装，保证代码的可复用性与可扩展性。- POD核心模型封装 ：POD的核心逻辑封装于 `model.py` 的 `SnapshotPOD` 类中，核心包含 `fit` 与 `reconstruct` 两个方法。 `fit` 方法负责完成特征值分解与空间模态的计算，首先基于中心化后的流场数据构建相关矩阵，通过 `scipy.linalg.eigh` 完成特征值与特征向量的求解，按照特征值从大到小排序后，计算得到流场的空间模态； `reconstruct` 方法负责基于模态与系数完成流场重构，通过模态与系数的矩阵乘法，叠加流场均值，还原得到完整的流场数据。
- POD训练流程封装 ：训练流程封装于 `trainer.py` 的 `PODTrainer` 类中，负责完成数据预处理、模型训练与参数管理。首先对输入的快照矩阵进行中心化处理，计算并保存流场的均值向量；初始化 `SnapshotPOD` 类，设置需要保留的模态数，调用 `fit` 方法完成模型训练；同时计算每阶模态的能量占比与累积能量占比，为模态数的选择提供数据支撑。

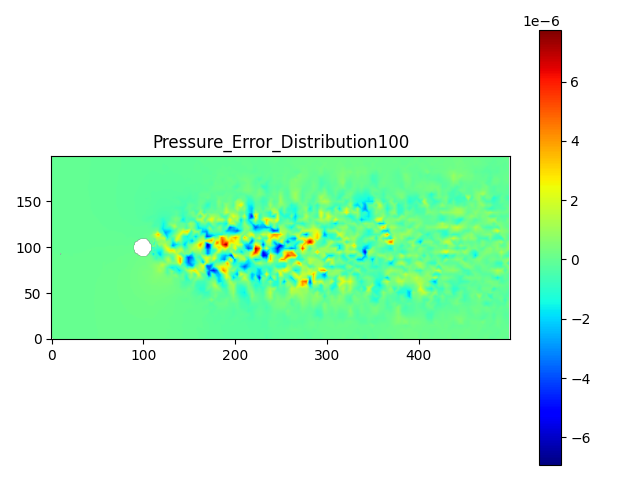

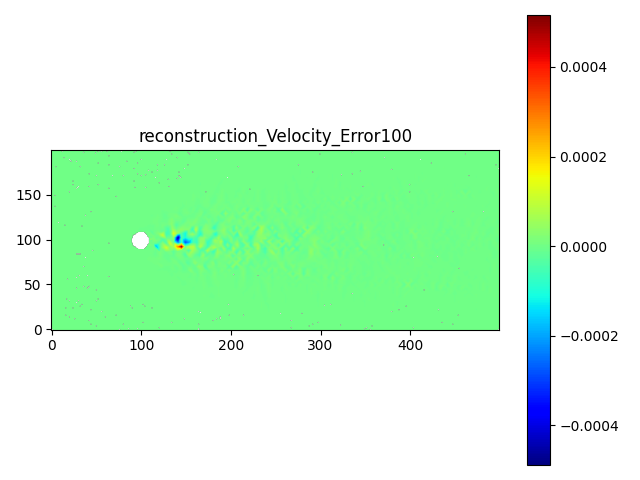

- 模态数选择与流场重构验证 ：模态数的选择需平衡精度与效率，通常选择累积能量占比达到95%的模态数，既保证流场核心特征不丢失，又最大限度降低数据维度。流场重构功能封装于 `reconstruct.py` 中，将中心化后的流场数据投影到POD空间模态上，得到对应的时间系数，再通过模态与系数的加权叠加，还原得到重构流场，通过计算重构流场与原始流场的相对误差，验证POD降维的精度。

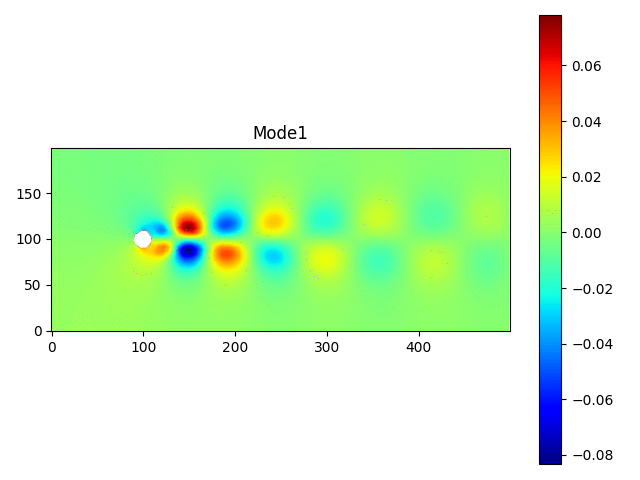

- 结果可视化与主程序流程 ：可视化功能封装于 `visualize.py` 中，可生成模态累积能量曲线、前N阶模态可视化图、重构流场与原始流场对比图、重构误差场分布图，直观展示POD的降维效果。POD主程序 `main.py` 整合了全流程逻辑，实现了数据加载、POD训练、系数保存、能量分析、流场重构与可视化的一键执行，完成从原始仿真数据到低维时序系数的全流程转换。

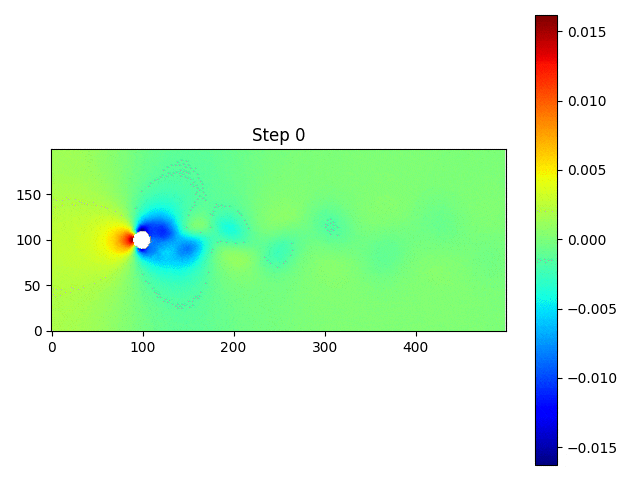

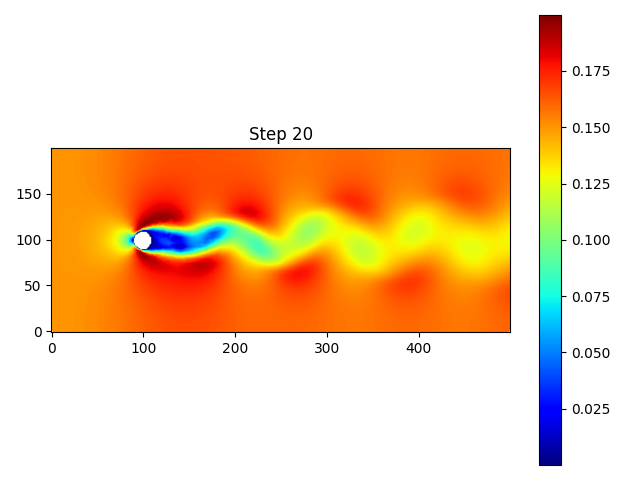

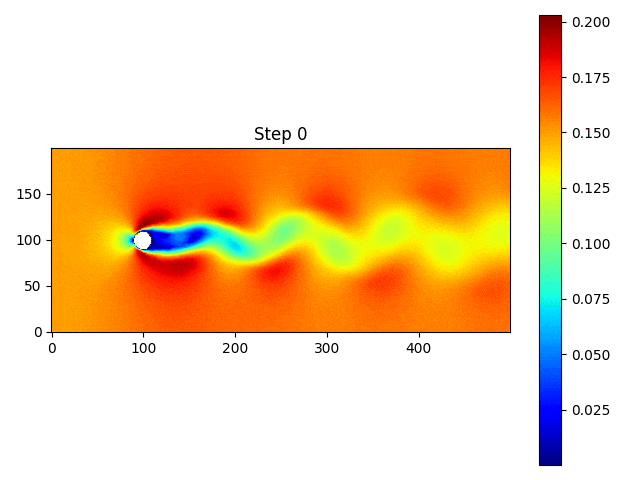

5、LSTM时序预测模型的构建、训练与未来流场预测 LSTM模块负责学习POD系数的时序演化规律，完成未来时间步的系数预测，是实现流场未来预测的核心环节，全流程分为数据集构建、模型搭建、模型训练、递归预测与流场重构五个步骤。监督学习数据集构建 ：POD 降维得到的时间系数序列是无标签的时序数据，需通过滑动窗口方法转换为 LSTM 所需的监督学习数据集。核心逻辑为：设置滑动窗口大小为W，用前W个时间步的系数序列作为输入，第W+1个时间步的系数作为标签，遍历整个系数序列，生成对应的输入数据集与标签数据集，同时将数据集按比例划分为训练集与验证集，为模型训练提供基础。LSTM 模型搭建 ：模型核心逻辑封装于的类中，继承自 PyTorch 的基类。模型输入维度与保留的 POD 模态数一致，隐藏层维度与层数可根据数据集规模调整，默认设置为 2 层 LSTM，隐藏层维度 128，最终通过全连接层输出预测的系数，输出维度与输入维度保持一致，保证后续流场重构的维度匹配。模型训练与优化 ：训练流程封装于中，首先将 numpy 格式的数据集转换为 PyTorch 的 Tensor 格式，根据设备配置自动适配 GPU 或 CPU；采用 DataLoader 实现批量数据加载，设置批量大小为 64，训练过程中打乱数据顺序；优化器采用 Adam 算法，损失函数采用均方误差（MSE），适配回归任务的需求；同时加入梯度裁剪机制，设置梯度的最大范数，防止训练过程中出现梯度爆炸；训练过程中实时监控训练损失与验证损失，通过早停策略防止模型过拟合，保存验证损失最低的模型权重。未来流场递归预测与重构 ：预测逻辑封装于中，采用递归预测的方式实现多步长预测：首先加载训练完成的 LSTM 模型与 POD 模型参数，对 POD 系数进行标准化处理，消除量纲对预测精度的影响；以最后W个已知的标准化系数作为初始滑动窗口，预测第一个未来时间步的系数，将预测结果加入窗口，再预测第二个未来时间步，以此类推，完成所有预设步长的预测；将预测得到的未来系数进行反标准化，通过完成未来流场的重构，最终生成未来每个时间步的流场数据与可视化伪彩图，完成整个非稳态流场的未来预测流程。在工程落地与学习实践过程中，该方案存在多个常见的技术难点，本文结合实践经验，给出了针对性的解决方案，保证方案的可落地性：计算域无效区域的干扰问题：该问题的核心成因是仿真导出的数据包含固体区域，其无意义的恒定值会导致POD提取的模态包含大量边界信息，严重干扰流场核心特征的提取，甚至导致重构精度大幅下降。解决方案为通过二值掩码实现有效区域的精准过滤，在构建快照矩阵时，仅提取掩码为1的流体区域数据，从根源上消除无效数据的干扰，同时保证所有时间步的掩码与数据过滤逻辑完全一致，避免出现时序数据的维度不匹配问题。POD模态数的最优选择问题：模态数的选择直接决定了降维效果与后续预测精度，模态数过少会丢失流场的核心流动特征，导致重构误差过大；模态数过多会保留大量小尺度脉动与噪声，增加LSTM模型的训练难度，极易出现过拟合。解决方案为基于累积能量占比实现自适应模态数选择，预设累积能量阈值为95%，自动计算满足阈值的最小模态数，同时结合重构误差验证，对比不同模态数下的重构精度，最终选择兼顾精度与效率的最优模态数。LSTM训练中的梯度爆炸与过拟合问题：LSTM在处理长序列时序数据时，梯度在反向传播过程中会不断累积，极易出现梯度爆炸，导致模型训练崩溃；同时POD系数的序列长度通常有限，模型在训练过程中极易出现过拟合，导致未来步长的预测误差急剧增大。针对梯度爆炸问题，采用梯度裁剪机制，在反向传播过程中限制梯度的最大范数，从根本上避免梯度爆炸；针对过拟合问题，采用小学习率、验证集早停策略，当验证损失连续多个epoch不再下降时立即停止训练，同时可在LSTM层中加入Dropout机制，随机丢弃部分神经元，提升模型的泛化能力。非结构化网格流场的插值精度问题：STAR-CCM+导出的非结构化网格的坐标是不规则分布的，直接可视化会出现严重的锯齿现象，同时数据映射过程中会出现精度损失，影响流场可视化的效果与数据的准确性。解决方案为采用像素桶平均+双线性插值的组合方法，首先将不规则的网格点数据映射到规则的像素网格中，通过像素桶平均处理同一像素内的多个网格点数据，再通过双线性插值填补空白像素，最终结合掩码过滤无效区域，既保证了流场数据的准确性，又大幅提升了可视化的精度与美观度。基于本文所述的全流程方案，以经典的二维圆柱绕流非稳态流场为案例进行实战验证，结果表明：前50阶POD模态的累积能量占比达到98%，重构流场与原始仿真流场的相对误差小于1%，完美保留了圆柱绕流的涡脱落等核心流动特征；LSTM模型训练完成后，可实现未来200时间步的流场预测，预测流场与真实仿真流场的吻合度极高，能够精准预测大尺度涡结构的生成、脱落与演化过程，预测的压力场、速度场的相对误差控制在5%以内。从工程价值来看，该方案彻底解决了传统CFD非稳态预测的算力与延迟痛点：传统STAR-CCM+仿真计算200时间步的流场需要数小时的计算时间，而该方案完成200步的预测与流场重构仅需数秒钟，计算速度提升了3个数量级以上，完全满足数字孪生、实时流动控制、设备故障预警等场景的实时性需求。同时，该方案具备极强的可移植性与可扩展性，可适配航空发动机内流场、汽车外流场、水利工程明渠流、离心泵内流场等多种非稳态流场场景，无需对核心代码进行大幅修改，仅需调整仿真设置与模型超参数，即可完成对应场景的流场预测，为工业级的CFD+AI融合应用提供了成熟的落地范式。本文系统介绍了基于STAR-CCM+与Python的POD-LSTM非稳态流场未来预测技术，完整拆解了从开发环境搭建、仿真数据集构建、数据预处理、POD降维、LSTM模型训练到未来流场重构的全流程实现逻辑，针对工程落地中的核心技术难点给出了针对性的解决方案，形成了一套可复现、可落地、可扩展的流场预测全流程方案，帮助工程技术人员与科研学习者快速掌握“CFD+AI”的融合技术，实现非稳态流场的快速、精准预测。该方案仍有多个可优化与拓展的方向，可进一步提升预测精度与工程实用性：1、可优化时序预测模型结构，采用双向LSTM、GRU、Transformer等更先进的时序模型，提升长序列预测的精度与泛化能力；2、可引入注意力机制，为对流动特征影响更大的核心模态分配更高的权重，进一步提升预测效果；3、可拓展适配更复杂的流场场景，包括多相流、传热传质流、动网格流场等，拓宽方案的应用范围；4、可将全流程方案封装为可视化的桌面软件或Web服务，降低使用门槛，提升工程实用性；5、可结合优化算法，基于流场预测结果实现实时的流动控制与工况优化，进一步挖掘该技术的工程价值。
