基于应力计算的管道设计
引言
YIDUO
TECH
在石化、电力、能源等流程工业中，管道系统是装置安全运行的核心载体。管道应力分析是保障系统在持续载荷、热胀、地震、风载、水锤等工况下稳定可靠的关键技术，直接决定管道寿命、设备管口安全与装置长周期运行。
管道应力计算的核心意义
管道应力计算的核心意义
管道在多载荷耦合作用下易出现应力超标、变形过大、法兰泄漏、设备管口过载等问题。应力分析的目标是：
一次/二次应力满足规范限值，避免塑性破坏与热疲劳。
管口载荷在设备允许范围内。
支吊架受力合理、不脱空、不过载。
位移可控，系统柔性充足。
分析覆盖自重、内压、温度变化、地震、风载、水锤、振动等全工况，严格遵循ASME B31系列、BS 7159等国际标准。
软件核心能力
应力计算软件提供静态+动态一体化分析，具备工程化高效建模与精准计算能力：
可视化建模：图形化界面、实时应力云图与位移动画，支持与工厂3D设计系统双向对接；
全工况计算：自动处理非线性效应，适配膨胀节、弹簧支吊架、阀门法兰等组件；
多规范校核：内置ASME B31.1/B31.3/B31.4等主流规范，自动判定合规性；
动静结合：静态校核持续载荷与热胀应力，动态完成模态、反应谱、时程分析。
✦
✦

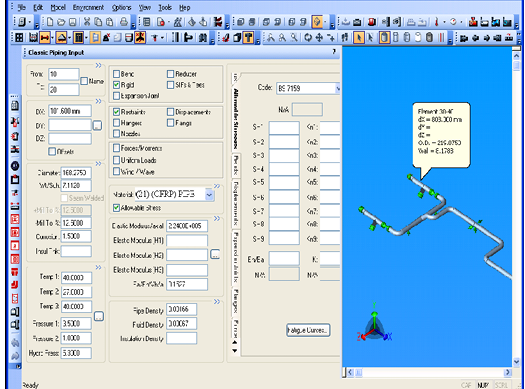

图1 管道在软件中的建模界面示例
YI DUO
标准化设计流程
基于软件的管道设计遵循安全与经济双重约束，流程清晰可落地：
条件输入：明确流体、路由、材料、设计温压及适用规范。
路由与管径：按压损、冲蚀、振动要求确定管径与走向。
建模分析：录入节点、壁厚、约束、支吊架，开展多工况应力计算。
迭代优化：调整路由、补偿结构与支撑，消除应力超标与位移超限。
精细设计：依据反力确定支吊架与锚固方案。
成果交付：输出模型、等轴图、应力报告与施工文件。
工程设计关键要点
01
支撑决定应力
支吊架位置与类型直接影响受力，避免过约束或支撑失效。
02
柔性释放热应力
合理布置弯头、膨胀环，提升自然补偿能力。
03
多工况不可缺失
持续、热胀、试验、偶然工况全覆盖，防止极端工况失效。
04
特殊场景专项处理
高真空、高温高压、埋地、FRP管道需专用建模与校核。

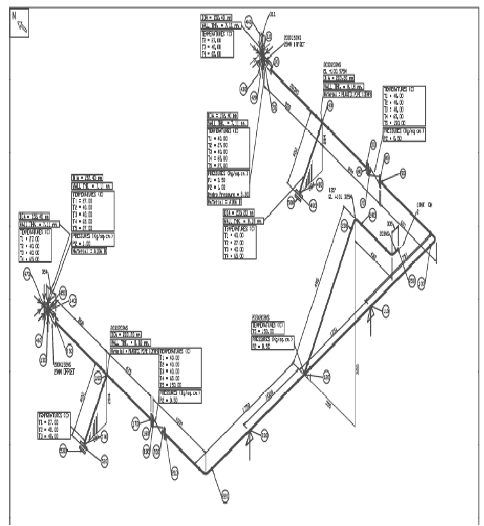

图2 泵吸入管线的应力等轴图
工程价值与技术启示
经系统分析，管道设计可实现：
01
应力全面符合规范要求，合规闭环。
02
热胀补偿合理，系统柔性充足。
03
支吊架基于真实反力设计，安全可靠。
04
从被动验算转向主动设计优化。
管道应力分析不是末端校核，而是前端设计的核心环节。依托计算结果，可在设计阶段提前消除隐患，大幅提升工程安全性与经济性。
我们的服务
懿朵科技专注管道工程数字化与应力分析技术，为能源、石化、电力领域提供高精度建模、合规校核、方案优化、工程咨询一体化服务，以专业能力守护工程安全、赋能高效落地。
【参考文献】Shweta Bisht, Farheen Jahan. An Overview on Pipe Design using caesar II. International Journal of Emerging Technologies, 2014, 5(2): 114-118.
