引你是不是也遇到过这种窒息的场景？

前几天，部门一个刚入职不到两年的工程师找我求救，满脸愁苦地说：他接手了一个包含37种材料定义的整车碰撞模型，甲方要求提交一份材料参数核查报告。结果他打开Abaqus/CAE，一个一个点开"Materials"树状列表，手动复 制弹性模量、泊松比、密度……光截图就截了两个小时，还差点把高分子材料的温度相关弹性模量表给漏了。



这其实是CAE后处理中一个被长期忽视的效率黑洞。材料数据不仅存在于.inp输入文件里，在Abaqus完成计算后，结果数据库（ODB文件）同样完整保存了整个模型的材料定义信息。而Abaqus内置的Python脚本接口，完全可以帮我们在几秒钟内把这些数据全部提取出来，自动生成报告。

今天这篇文章，我就把这个方法彻底讲透——从ODB文件结构、Python脚本的核心逻辑，到我在实际项目里踩过的各种坑，全部摊开来说。读完之后，你可以直接把脚本带回去用，把那两个小时的手工活压缩到30秒之内。

析ODB文件结构速览：它到底藏了哪些宝贝

很多工程师对ODB（Output DataBase）的印象就是"存结果的文件"——打开Visualization模块看云图、查询节点位移。但实际上，ODB是一个结构层次非常丰富的数据库，除了场变量和历史变量，还完整保留了模型的几何、单元、截面、材料等全套定义信息。

ODB的三层核心对象

• ①
  session（会话层）Abaqus/CAE当前运行环境的顶层对象，所有打开的ODB都挂载在这里。通过
  session.odbs
  可以获取当前所有已打开的ODB文件字典。
• ②
  odb（数据库层）具体某个ODB文件的对象。包含
  rootAssembly、materials、sections、steps
  等子对象，是材料数据的实际存放位置。
• ③
  materials（材料层）一个存储所有材料定义的字典仓库。通过材料名称作为键，可以直接访问每种材料的全部属性：弹性、塑性、热传导、密度、电导率……应有尽有。

码三步读取所有材料属性

第一步：定位当前视口的ODB文件

在Abaqus/CAE中，脚本首先需要知道"我现在看的是哪个ODB"。通过
session.viewports
拿到当前视口，进而获得正在显示的ODB文件对象和路径。

# ── 获取当前视口 ──────────────────────────────────
CV = session.viewports[session.currentViewportName]
# ── 从视口中取出当前显示的ODB对象 ──────────────────
current_odb = CV.displayedObject
# ── 获取ODB文件的完整路径（含文件名）──────────────
odb_path = current_odb.path
print('当前ODB路径：', odb_path)

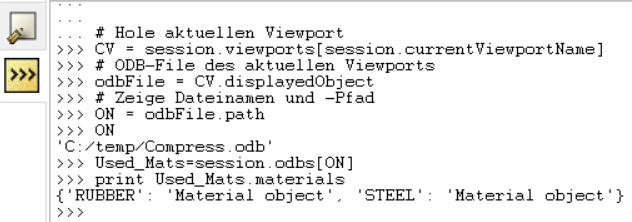

Abaqus/CAE命令行界面（CLI）截图，显示print语句输出的ODB路径信息

第二步：遍历所有材料，查看有哪些材料

拿到ODB对象后，通过
.materials
属性拿到全部材料的字典，然后用
.keys()
列出所有材料名称——这一步就像是把模型的"材料清单"全部打印出来。

# ── 获取材料字典对象 ──────────────────────────────
Used_Mats = current_odb.materials
# ── 打印所有材料名称 ──────────────────────────────
print('模型中包含的所有材料：')
format_nameinUsed_Mats.keys():
print('  ·', mat_name)
# ── 查看单个材料的可用属性（以STEEL为例）─────────
print(dir(Used_Mats.materials['STEEL']))
# 输出示例：thermal conductivity, density,
#           elastic, electricalConductivity ...

第三步：读取具体的材料属性数据

知道了材料有哪些属性，就可以精确读取了。以弹性属性为例，直接访问材料对象的
.elastic
子对象，拿到表格形式的数值数据：

mat = Used_Mats.materials['STEEL']
# ── 弹性属性（Young's Modulus + Poisson's Ratio）──
print('弹性模量与泊松比：', mat.elastic.table)
# ── 密度 ───────────────────────────────────────────
print('密度：', mat.density.table)
# ── 热传导系数 ─────────────────────────────────────
print('热传导系数：', mat.conductivity.table)
# ── 塑性（如有）────────────────────────────────────
ifhasattr(mat, 'plastic'):
print('塑性应力应变曲线：', mat.plastic.table)
# ── 批量导出所有材料到CSV ──────────────────────────
import csv
withopen('material_report.csv', 'w') asf:
writer = csv.writer(f)
writer.writerow(['材料名', '弹性模量(Pa)', '泊松比', '密度(kg/m³)'])
forname, minUsed_Mats.materials.items():
E = m.elastic.table[0][0] ifhasattr(m, 'elastic') else'N/A'
nu = m.elastic.table[0][1] ifhasattr(m, 'elastic') else'N/A'
rho = m.density.table[0][0] ifhasattr(m, 'density') else'N/A'
        writer.writerow([name, E, nu, rho])

常用材料属性速查表

坑18年老鸟踩过的那些坑，一次性告诉你

理论讲完了，接下来才是真正有价值的部分。下面这些是我和我团队在实际项目里反复踩中的坑，保证你看了能少走弯路。

• 💥

  坑一：材料名称大小写陷阱
  Abaqus材料名称是区分大小写的。'Steel'
  和
  'STEEL'
  是两种不同的材料。在脚本里批量处理时，建议先用
  .upper()
  统一转换，或者直接从
  .keys()
  动态获取材料名，绝对不要手动硬编码材料名称。

• 💥

  坑二：温度相关属性的table结构
  如果材料属性是温度相关的（如弹性模量随温度变化），.elastic.table
  返回的不是一个简单的
  (E, nu)
  元组，而是多行
  (E, nu, T)
  的嵌套结构。直接用
  table[0][0]
  只能拿到第一个温度点的数值，务必做完整遍历。

• 💥

  坑三：hasattr检查不能省
  并非每种材料都定义了所有属性——橡胶件可能没有塑性，连接件可能没有热传导定义。直接访问未定义的属性会抛出
  AttributeError
  导致脚本中断。对每个属性访问都用
  hasattr(mat, 'plastic')
  做预判断，这是工程脚本鲁棒性的基本要求。

• 💥

  坑四：在nogui模式下路径需要显式传入
  如果你是通过
  abaqus cae -noGUI yourscript.py
  在后台批量运行脚本，session.viewports
  的方式就失效了，因为根本没有视口。这时候要改用
  openOdb(path='your.odb', readOnly=True)
  直接打开ODB文件。

• 💥

  坑五：中文材料名编码问题
  Abaqus内嵌的Python是2.x版本（不同版本略有差异），对中文字符的处理非常脆弱。如果模型里有中文命名的材料（我见过某些国内设计院的模型），print输出时很可能乱码甚至报错。解决方案：在脚本开头加
  # -*- coding: utf-8 -*-
  并用
  encode('gbk')
  处理输出。

用工程应用场景与选型建议

明确了技术原理，来看看这个方法在什么场景下最有价值，以及选用哪种方式执行脚本最合适。

高价值应用场景

执行方式选型建议

望2025–2027，这个方向值得持续关注

作者推荐的3个进阶学习资源

• 1

  Abaqus Scripting User's Guide（官方文档）
  达索官方的Python脚本手册，ODB访问相关章节是最权威的参考。推荐重点阅读"Accessing output databases"和"Reading from an output database"两节，配合本文食用效果更佳。

• 2

  GitHub · Abapy 开源库
  abapy是专门为Abaqus后处理设计的Python库，提供了大量封装好的ODB数据读取工具函数，特别是在批处理和数据序列化方面设计非常成熟。适合有一定Python基础的工程师进阶使用。

• 3

  ScienceDirect · "Visualizing Abaqus output database in ParaView"（2023）
  这篇论文详细介绍了用Python+C++将ODB数据转化为ParaView可视格式的完整方案，对于需要与开源后处理生态打通的工程师有很高的参考价值。

•
