静电与电介质仿真成刚需！请收藏COMSOL静电学快速入门合集



01

静电与电介质仿真成刚需

• 5G-A/6G 与射频器件：高频传输场景下，寄生电容、电场串扰、电磁干扰成为主要问题，需要精准模拟电介质极化与电场分布，优化介质选型与结构设计，降低信号损耗与干扰风险。
• 新能源汽车 800V 高压平台：车载 DC-Link 电容、母线绝缘、SiC 功率模块封装，对电介质的耐压性、极化稳定性、热-电耦合性能提出极高要求，静电仿真可提前预判电场集中、介质击穿等隐患。
• 先进半导体与 MEMS 器件：高介电常数栅介质、低介电互连材料、微电容传感器的设计，依赖静电场仿真优化极化强度、电场均匀性，提升器件灵敏度与可靠性。
• MLCC 与薄膜电容产业：小型化、高容量、高耐压的行业需求，要求精准计算电介质极化、边缘场效应、电容容量与击穿场强，减少样品测试次数，加速产品迭代。

02

工程实操：COMSOL 电介质极化仿真全流程

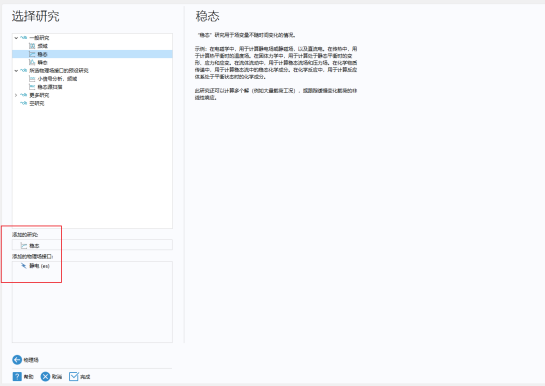

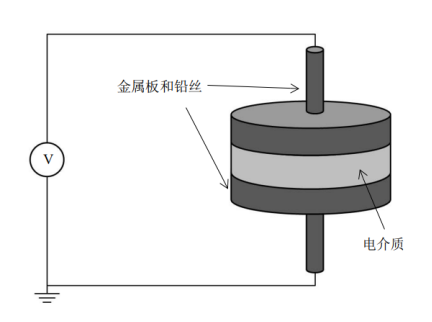

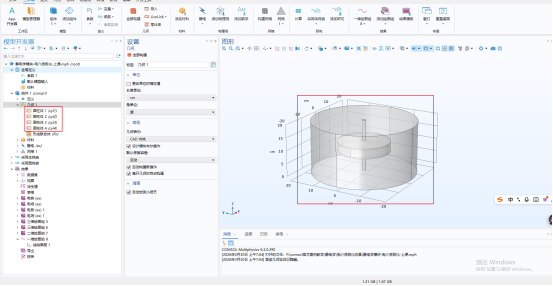

• 内层圆柱：电容核心区域，填充电介质材料；
• 外层圆柱：空气域，用于捕捉边缘扩散电场；
• 布尔操作：形成几何联合体，保证网格剖分与求解连续性。

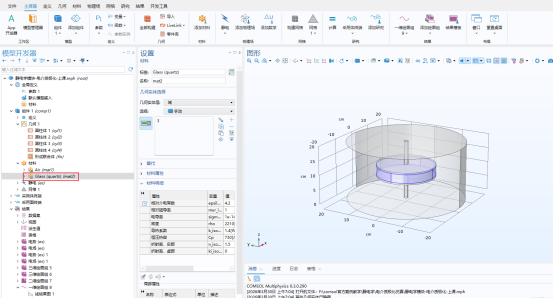

• 电容中间介质： 石英玻璃，相对介电常数 εᵣ=4.2，电导率 σ=1e-14 S/m，绝缘性能优异；
• 外部区域： 空气，相对介电常数 εᵣ≈1，符合真实环境参数。

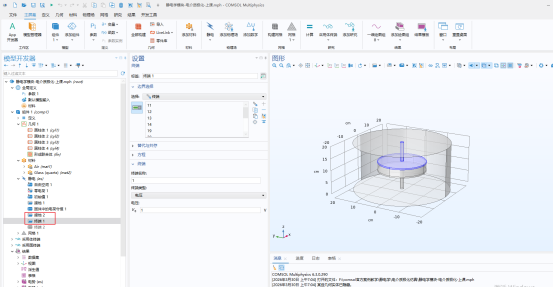

• 上极板： 终端边界，设置固定电压（如 10V），作为电场激励端；
• 下极板： 接地边界，电势为 0V，形成电势差；
• 空气域外边界： 零电荷边界，模拟开放空间，避免边界反射影响结果。

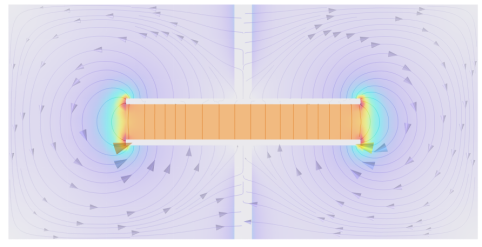

• 电场线分布：电介质内部电场整体均匀，极板边缘出现 电场集中现象，场强显著高于内部，部分电场线泄露至周围空气，直观体现电容边缘场效应，这也是实际器件易发生击穿的核心原因。
• 电势分布：沿电容中线截取剖面，电势呈 线性一次函数分布，电势斜率恒定，说明电介质内部电场强度 E 为定值，符合平行板电容静电场理论，验证了仿真模型的正确性。



03

静电仿真核心难点与工程解决方案

1. 边缘场效应忽略，结果失真：理想电容模型假设无边缘场，但实际器件边缘电场畸变严重，易引发击穿。解决方案：添加足够大的空气计算域，加密边缘网格，精准捕捉边缘电场分布。
2. 边界条件设置错误，计算不收敛：终端、接地、零电荷、悬浮电位等边界混用，会导致电势、电场计算错误。解决方案：明确物理场景，固定电压用终端/接地，开放空间用零电荷，悬浮导体用悬浮电位。
3. 理论与仿真对标困难：工程师常只会软件操作，不懂泊松方程、极化机理，无法验证结果正确性。解决方案：结合解析解与仿真结果对比，通过电势斜率计算电场强度，验证模型可靠性。

04

技术学习：体系化掌握静电仿真能力
