第38夜：工程梁的支座简化原则与内力分类及符号定义
地点：深夜的研讨室，落地窗外可以看到远处的跨海大桥。
人物：
小生：正盯着桌上一根被压弯的直尺出神。
老师傅：看着窗外的桥梁，露出了微笑。
1. 什么是“梁”？从脊梁到横梁
小生：师傅，咱们之前聊的都是拉压和扭转，他们受到的力和力偶矩都是沿着轴线的。可现实中大部分构件，比如房子的横梁、大桥的桥面，受力方向好像都是和轴线垂直的。
老师傅：没错。这就是咱们今天要聊的重头戏——梁（Beam）。

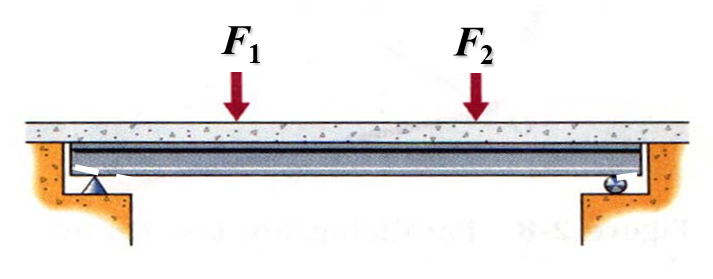

简单来说，如果一个杆件受到的载荷是横向的（垂直于轴线），那这种杆就是梁。
小生：那力偶矩呢？
老师傅：问得好！你仔细详细，力偶矩的本质是什么？

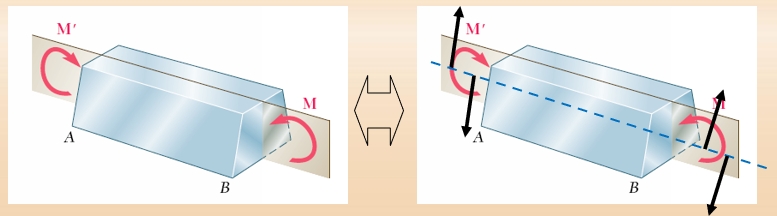

小生：哦，力偶矩本质上是一对大小相同，方向相反的力。所以如果把力偶矩看成力的话，这对力也是垂直轴线的！
老师傅：（赞许地看了小生一眼）没错，所以如果杆的轴线在力偶矩作用面内，那它也属于梁。
小生：咱们之前学的拉压杆和轴，变形之后轴线还是直线，但是我怎么感觉梁变形后轴线变弯了呀？

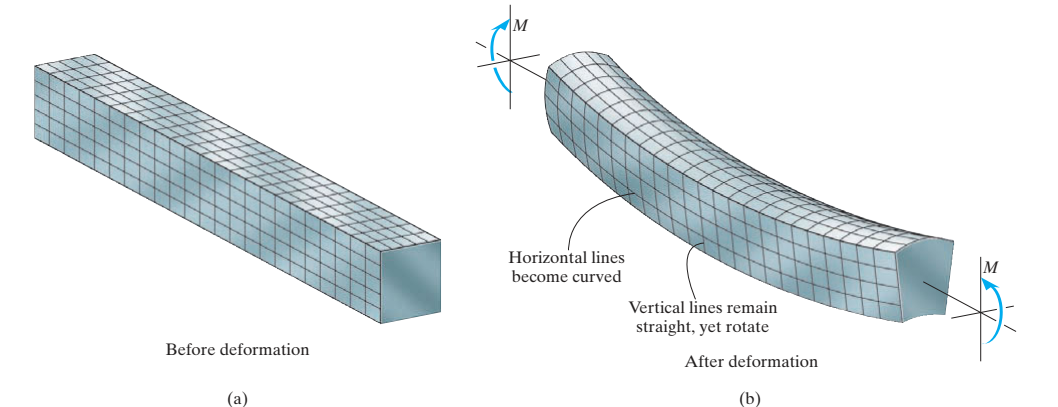

老师傅：没错，梁变形后，它的轴线从直线变成了曲线，这种变形就叫弯曲。
小生：所以只要被“压弯”了，它就成了梁？

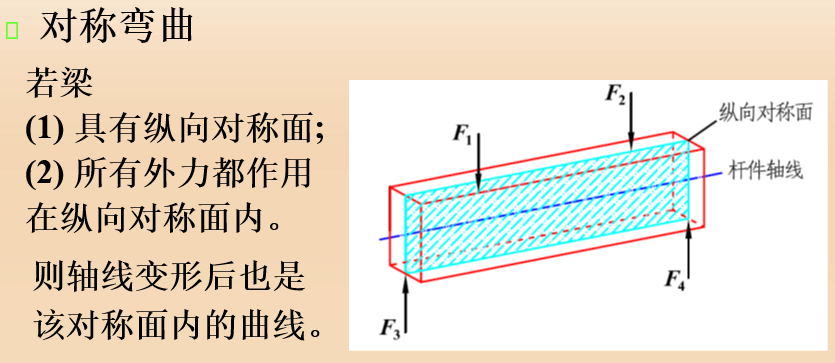

老师傅：可以这么理解。咱们先看一种简单的情况：如果梁有纵向对称面，且外力（外力矩）都作用在这个面内，轴线变形后还是这个面内的曲线，我们就称之为对称弯曲。
2. 支座：给梁一个“安稳的家”
小生：既然梁是横向受力的，那它怎么固定呀？
老师傅：没错。所以梁必须被“安放”在支座上，才能挺起脊梁。

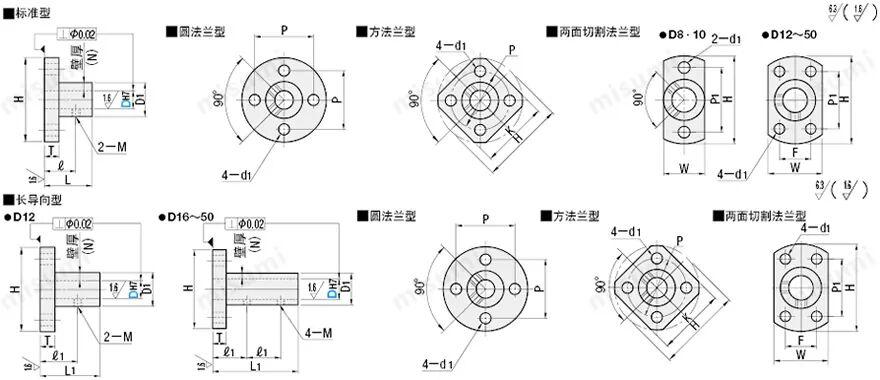

小生：支座？我看这些照片，好像梁的”支座“是各种各样的……
老师傅：确实如此，但是工程里各式各样的支撑形式，在力学人的眼里，其实只有三种“性格”：
可动铰支座：就像在梁下面垫了个滚轴。它只管挡住梁往地下掉（限制垂直位移），至于梁是否水平挪动，它一概不管。你来想想，从约束力的角度，这种支座会给梁什么样的支反力呀？
小生：应该是提供一个垂直支反力 。老师傅：对的，那咱们再看另外两者支座形式：

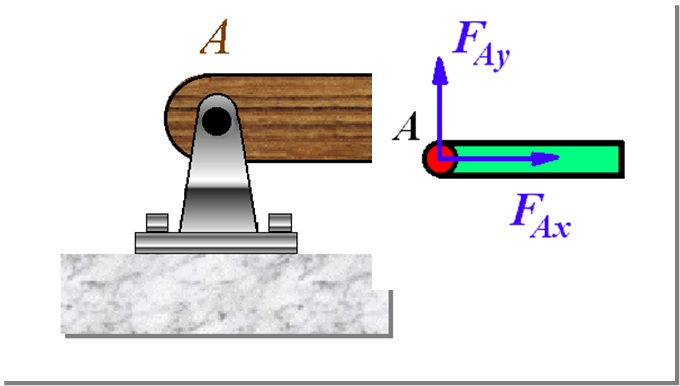

固定铰支座：像家里的门合页。它把梁的水平和垂直位移都锁死了，产生 和 。但它保留了梁的一丝“自由”——允许梁绕着它转动。
固定端约束：这是最霸道的。就像把梁直接焊死在墙里，不准动，也不准转！除了力，它还会产生一个支座反力偶矩 来死死顶住梁的转动倾向。
3. 静定三剑客：不看外形看逻辑
小生：把这么多各式各样的支座只归纳成了三种？

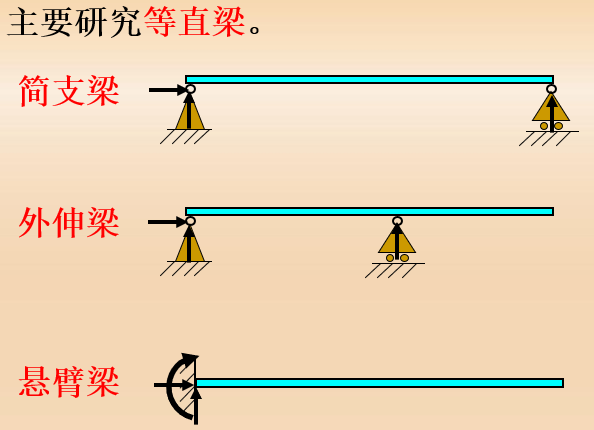

老师傅：对的，这就是抽象和建模的魅力，忽略形式和细节，从具体问题里面抽象出普适的本质。其实各种各样的梁，我们也可以总结成常见的三类：
简支梁：一端固定铰，一端可动铰。就像大桥的桥面。
悬臂梁：一端固定，另一端悬空。就像阳台的挑梁。
外伸梁：简支梁的支座往回缩了缩，让梁探出一个头。
老师傅：这就是最常见的三种静定梁。
小生：为什么叫静定梁？
老师傅：好问题！咱们往回倒一倒。还记得咱们在讲拉压杆受力分析时，提过什么是“静定问题”吗？
小生：记得！就是那些只靠静力平衡方程就能算出所有未知力的题目。
老师傅：一点没错。那在咱们现在研究的这种平面力系里，你手里攒着几张能用的平衡方程“底牌”？
小生：一共三张： 、 和 。
老师傅：好。现在你数数，咱们刚才总结的这“三剑客”，分别有几个支反力？
小生：我算算：
简支梁：左边固定铰（水平方向和竖直方向各1个力），右边可动铰（竖直方向1个力），一共 3 个。 悬臂梁：一个固定端，同时锁死水平、垂直和转动，正好也是 3 个（水平、竖直方向各1个力+1个力矩）。 外伸梁：其实就是简支梁挪了下位置，支反力还是 3 个。
老师傅：发现了吧？支反力的总数刚好等于 3，咱们那三张底牌恰好能把账算平。这就是为什么它们被统称为静定梁。
4. 梁的抽象：不看外形看逻辑

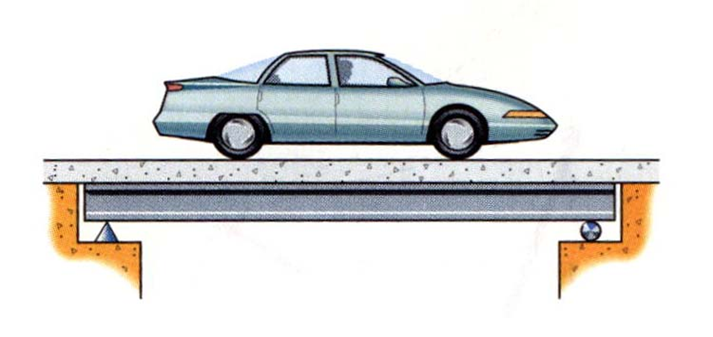

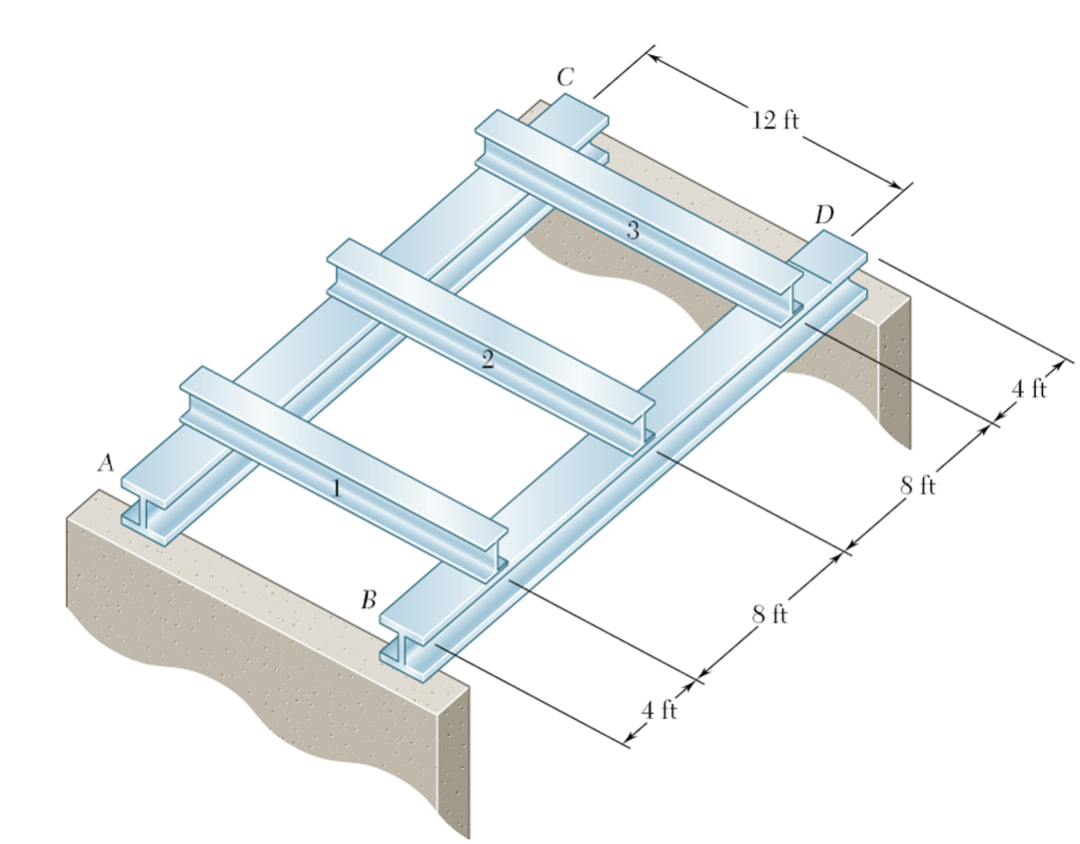

小生：师傅，但我看图 里的钢架，那工字钢就那么平搁在支座上，既没看出来哪里有“铰链”，也没看到哪里有“滚轮”呀？
老师傅：这就是我要教你的精髓：不要被外表迷惑。 在力学分析时，只要梁的特征满足两个硬指标，咱们就把它抽象成“简支梁”逻辑：
转动自由：支座处在小范围内可以自由转动，没有被死死焊住。 纵向锁死：在使用过程中，梁不会发生沿着轴线的“窜动”。
5. 内力的“双重性格”：为什么梁有两种内力？
小生：拉压杆受到拉压，产生内力”轴力“，圆轴受到扭转，产生内力”扭矩“。梁受到横向力会产生怎样的内力呢？

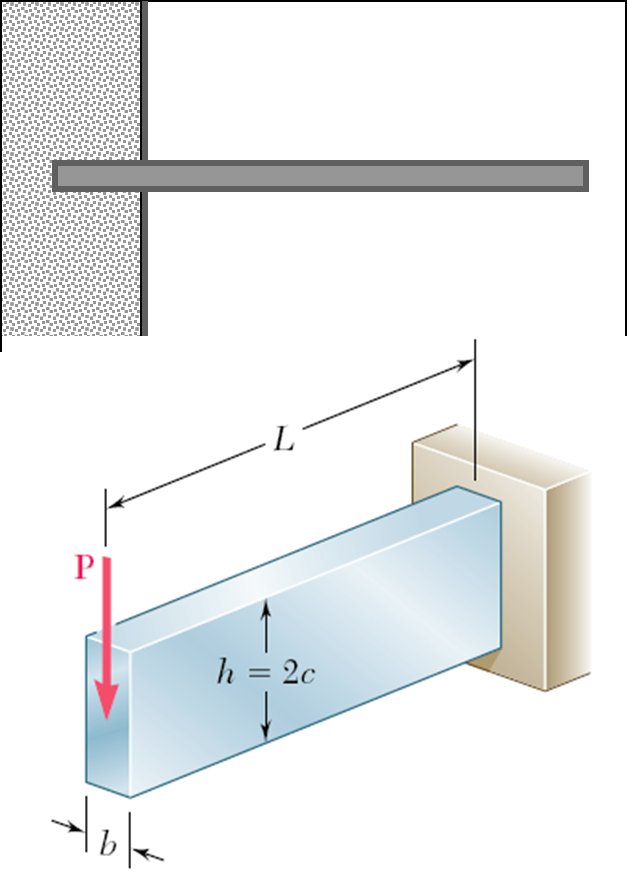

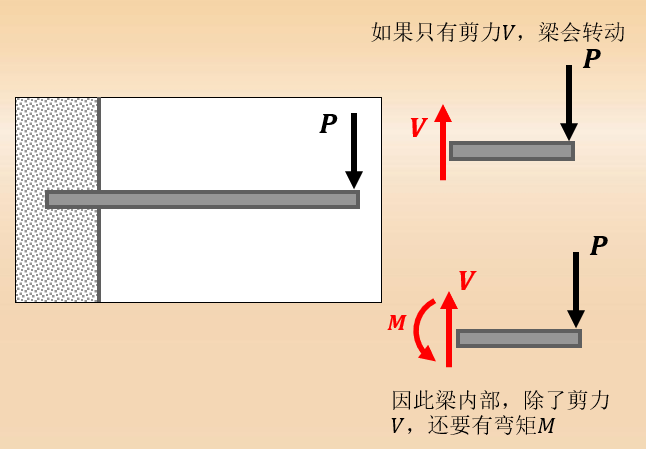

老师傅：咱们拿悬臂梁做个实验。假设墙上伸出一根梁，末端受一个向下的力 。你现在拿一把虚拟手术刀，在梁中间切一刀。
小生：切开了。为了平衡那个向下的力 ，截面上肯定得有一个向上的力。
老师傅：对的，这就是梁的一种”内力“——剪力 。
小生：一种内力？难道还有其他？
老师傅：对。但你发现没？向上的 和向下的 虽然在力上抵消了，但它们俩不在一条直线上，构成了一个力偶，正试图让这截梁旋转！
小生：喔！光有剪力还不够，截面还得激发出一个”内力偶矩“来顶住这股旋转的劲儿。
老师傅：没错，这就是弯矩 。所以说，梁之所以有“双重性格”，是因为它既要通过剪力 来平衡横向移动，又要通过弯矩 来平衡转动倾向。
6. 正负号准则：做一个“爱笑”的梁
小生：既然有两个内力，那正负号肯定更讲究了。

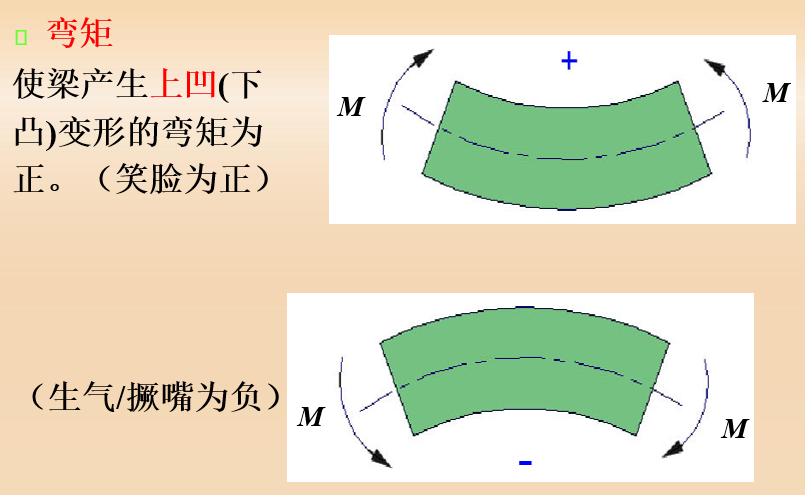

老师傅：没错。梁的正负号规定是一套非常人性化的“表情包”逻辑。咱们先说弯矩 *：
笑脸为正：如果弯矩让梁产生“上凹下凸”的变形，也就是中间陷下去、两头翘起来，这形状像不像一张笑脸？这种让你笑的弯矩就是 正（+）。 撇嘴为负：如果弯矩把梁顶得背部隆起（上凸下凹），像个撇嘴生气的表情，那就是 负（-）。
小生：太形象了！那剪力 呢？

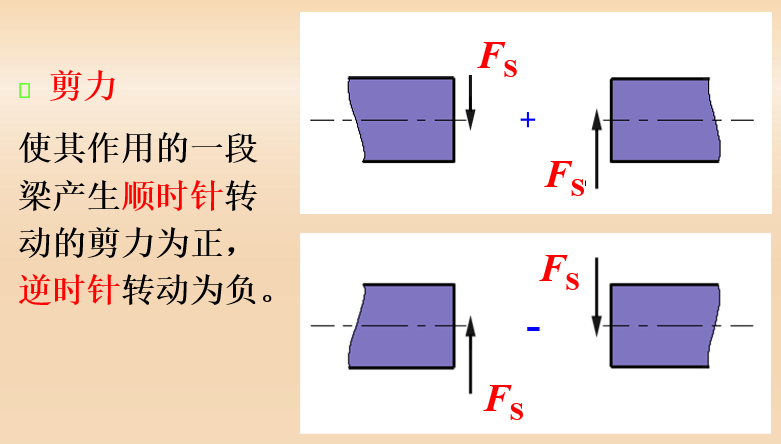

老师傅：剪力看旋转趋势。如果你盯着被切开的那一小段梁，截面上的剪力如果试图让这截梁产生顺时针旋转的苗头，它就是正；反之就是负。
小生：为什么这样定义呢？
老师傅：这个嘛，咱们先挖一个坑，后面再填。
本章小结
梁的本质：受横向力或载荷平面的力偶矩，轴线变弯的杆件。 静定之谜：方程只有 3 个，支反力也只有 3 个，账目刚好对死。 建模精髓：不看外形，看是否允许微小转动，看是否发生纵向窜动。 内力双雄：剪力 平衡移动，弯矩 平衡转动，缺一不可。 正负号逻辑：弯矩看表情（笑脸为正），剪力看旋转（顺时针为正）。
