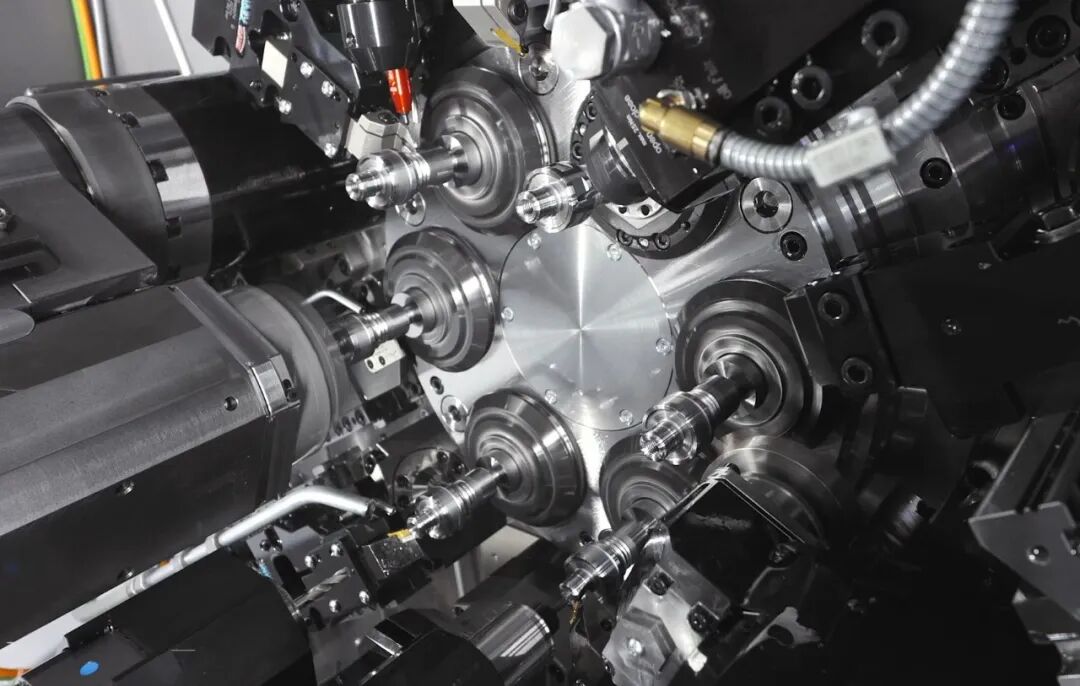

多轴联动精密平台出现轴间垂直度超差,装配中如何使用量具实现高精度校正?

4月前浏览900
问题多轴联动精密平台出现轴间垂直度超差,装配中如何使用量具实现高精度校正?
简答参考运用激光干涉仪、直角尺与表架检测,调整基座定位与轴系安装位置,保证垂直度。
知识拓展
                      1. 常用校正量具

                        • 激光干涉仪

                          用于高精度测量直线度、垂直度与角度误差,可实时反馈数据指导调整。
                        • 直角尺与千分表

                          配合表架检测局部垂直度,通过打表法观察偏差值。
                        • 电子水平仪

                          测量平台基准面的水平状态,为垂直度校正提供基础参考。
                      2. 校正关键步骤

                        • 基准建立

                          先校正基础轴(如X轴)的直线度与水平度,作为其他轴的参考基准。
                        • 轴间垂直度检测

                          将激光干涉仪或直角尺置于相邻轴运动方向,测量运动轨迹与基准轴的垂直偏差。
                        • 调整方法

                          通过修刮基座、调整导轨垫片或紧固螺栓,微量改变轴系安装位置,逐步消除误差。
                      3. 精度控制要点

                        • 环境控制

                          在恒温、低振动环境中操作,避免温度与震动影响测量结果。
                        • 重复验证

                          每次调整后需多次测量取平均值,确保校正结果稳定可靠。
                        • 文档记录

                          保存校正数据,便于后续维护与误差趋势分析。
                      4. 进阶辅助手段

                        • 数控系统补偿

                          将测量误差输入控制系统,通过参数偏移进行软件补偿。
                        • 三维标定仪

                          使用专业测量机对复杂多轴平台进行空间几何误差全面标定。
                      相关案例
                                          1. 案例一:三轴数控机床垂直度校正

                                            • 问题描述

                                              机床X、Y轴运动时,加工工件出现阶梯状错位,检测发现两轴垂直度偏差达0.02mm/300mm。
                                            • 校正方法

                                              使用激光干涉仪配合直角反射镜,分别测量X、Y轴运动轨迹的直线度与角度偏差;结合精密直角尺和千分表,检测工作台基准面与轴线的垂直关系。通过调整Y轴导轨底座垫片厚度,并微调X轴伺服电机安装角度,最终将垂直度误差控制在0.005mm/300mm以内。
                                          2. 案例二:半导体封装平台多轴联动校准

                                            • 问题描述

                                              晶圆封装平台Z轴与XY平台垂直度超差,导致贴装头拾取芯片时位置偏移,重复定位精度不达标。
                                            • 校正方法

                                              采用高精度电子水平仪与自准直仪,测量平台基座平面度及各轴安装面的相对角度;利用激光干涉仪建立空间坐标系,同步采集三轴运动数据。通过修磨基座接触面,并采用可调式楔形块调整Z轴导轨安装位置,使轴间垂直度误差缩小至±3角秒。
                                          3. 案例三:机器人焊接工作站龙门架轴系校正

                                            • 问题描述

                                              龙门式焊接机器人横梁(Y轴)与立柱(Z轴)垂直度不足,导致焊枪轨迹倾斜,焊缝均匀性下降。
                                            • 校正方法

                                              使用大理石直角尺配合数显倾角仪,检测立柱与横梁连接处的静态垂直度;同时通过激光跟踪仪动态测量焊枪末端在三维空间中的轨迹偏差。调整立柱地脚螺栓的预应力,并在横梁导轨安装面添加微米级调整垫,最终实现垂直度误差≤0.01mm/m,满足高精度焊接工艺要求。
                                          名词定义
                                              • 多轴联动精密平台

                                                一种能够实现多个坐标轴同时运动并进行复杂轨迹控制的精密机械设备。
                                              • 垂直度

                                                指两个平面、轴线或平面与轴线之间相互垂直的程度,是形位公差的一项指标。
                                              • 激光干涉仪

                                                利用激光干涉原理,对长度、角度、直线度等几何量进行高精度测量的光学仪器。
                                              • 直角尺

                                                一种用于检测或划制直角及垂直度的量具,通常由两个相互垂直的边构成。
                                              • 表架

                                                一种用于固定百分表、千分表等测量工具的支撑架,可在测量中调整位置和方向。
                                              • 基座定位

                                                指确定机械结构的基础部件(基座)在安装时的正确位置和方位。
                                              • 轴系安装

                                                将旋转轴或直线运动轴及其相关部件按照技术要求装配到机械系统中的过程。

                                              来源:机械图纸狗
                                              振动半导体光学电子芯片焊接电机机器人光学仪器控制数控螺栓
                                              著作权归作者所有,欢迎分享,未经许可,不得转载
                                              首次发布时间:2026-04-13
                                              最近编辑:4月前
                                              机械狗社区David
                                              签名征集中
                                              获赞 309粉丝 114文章 5627课程 0
                                              点赞
                                              收藏
                                              作者推荐

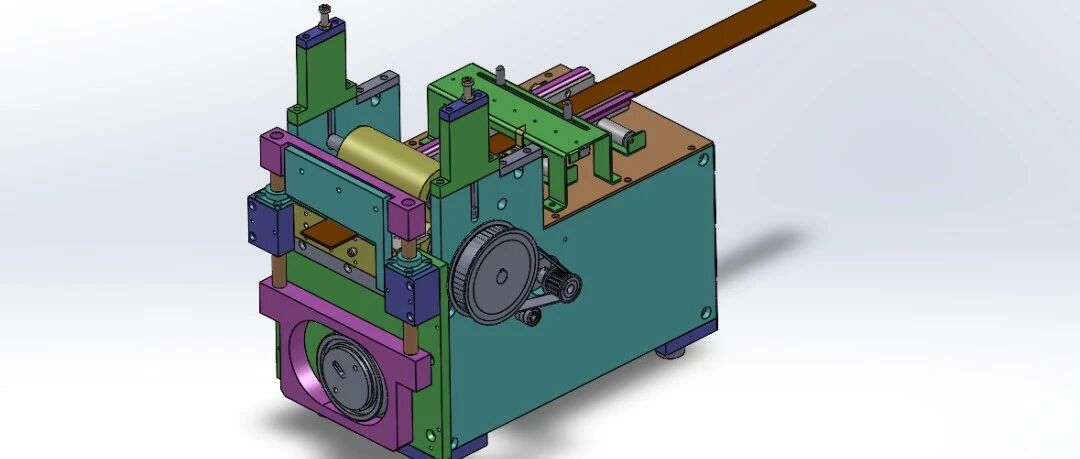

                                              【非标数模】铜带高速切断机(可调宽度)3D图纸 Solidworks20设计
