基于 CST 的电动振动台仿真｜手把手教你电磁仿真全流程
前言
本篇文章将带大家了解如何利用CST低频工作室模拟电动振动台。电动振动台是一种利用电磁感应原理产生机械振动的试验设备，可以模拟产品在于制造，组装运输及使用执行阶段中所遭遇的各种环境，以检验产品在真实使用、运输过程中的可靠性和耐久性，适用于电子、机电、光电、汽机车、玩具等各行各业的研究、开发、制造。
电动振动台的工作原理
电动振动台的工作原理是基于一个非常基础的物理定律——安培定律，即通电的导体在磁场中会受到力的作用。
电动振动台的核心部分
一个完整的电动振动试验系统通常包括以下几个核心部分：
振动台体：系统的核心执行机构，内部包含驱动线圈和产生强磁场的磁路结构，直接产生机械振动。
功率放大器：为振动台提供"能量"的动力源，负责将小信号放大。
振动控制仪：系统的"大脑"，生成并精确控制振动的波形、频率和幅值。
冷却系统：由于驱动线圈通过大电流会产生大量热量，需要强制风冷或水冷等方式为其降温，保证设备稳定运行。
传感器：通常为加速度计，用于实时测量振动并反馈给控制器。
水平滑台/扩展台面：辅助配件，用于改变振动方向（如进行水平振动）或安装更大尺寸的试件。
振动台体仿真

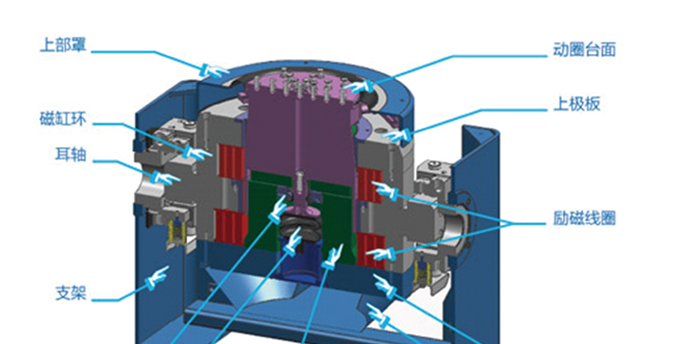

打开CST低频工作室，通过import的功能将画好的振动台结构导入到CST中，振动台结构如图下图所示。
结构导入后，第一步就是处理模型及材料设置，其中最关键的是内部铁芯、励磁线圈和绕组的设置。该振动台铁芯是一种特殊材料，我们需要获得该材料的介电常数以及B-H值。

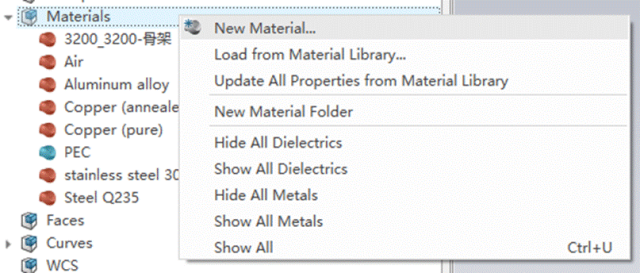

在CST工程树列表中右击Materials>New Material。

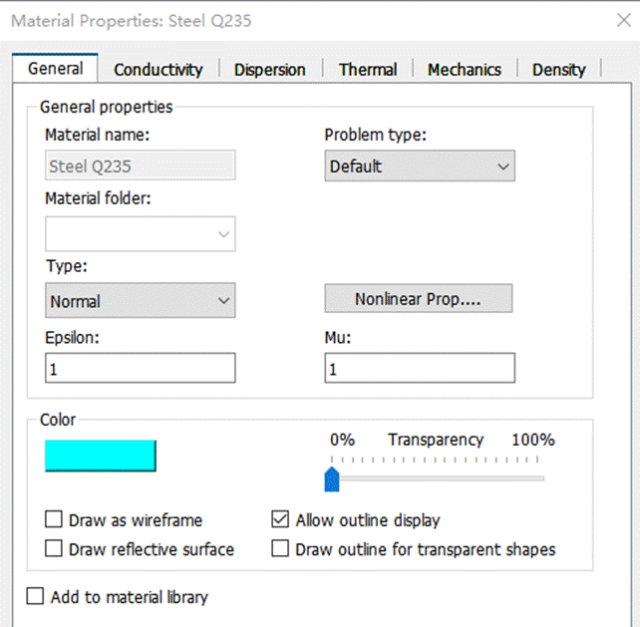

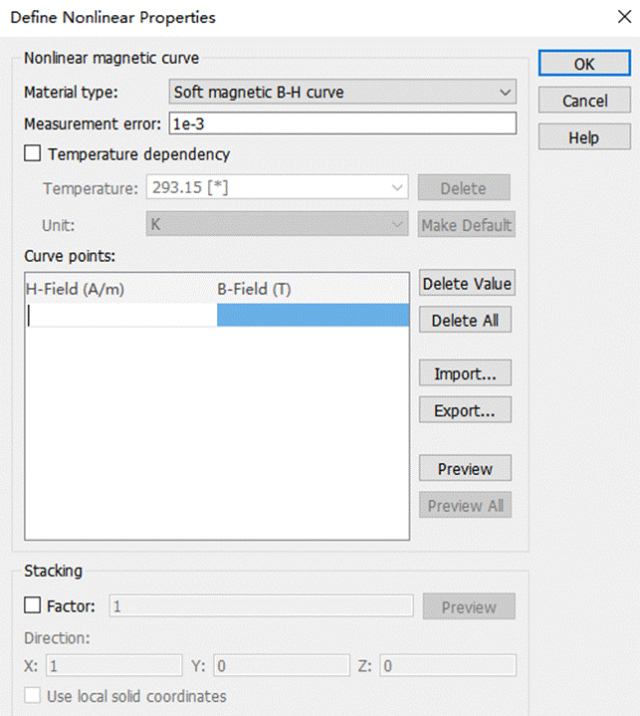

在弹框中设置材料名称，介电常数和Mu值均为1，Type选择Normal，点击Nonlinear Prop，在弹框中设置B-H值，B-H值可手动输入也可通过import导入。

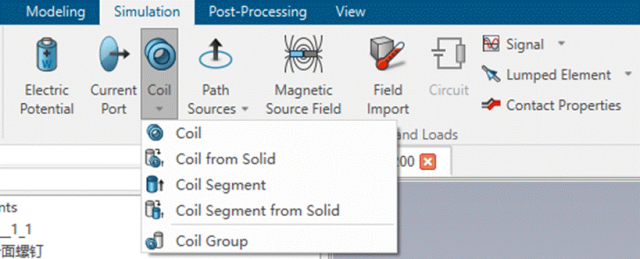

关于励磁线圈，由于励磁线是闭合的曲线所以我们这里画Coil时选择Simulation下的Coil>Coil或Coil from Solid。

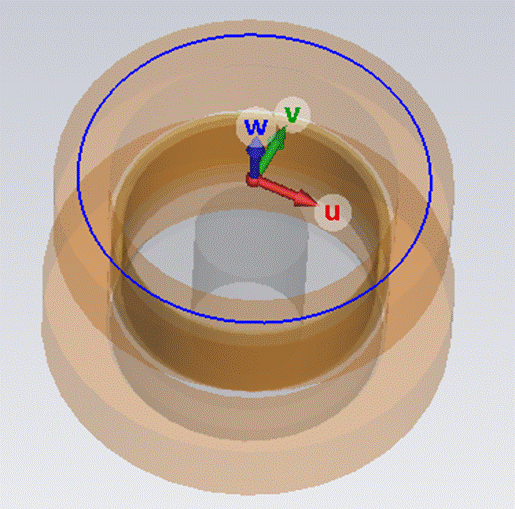

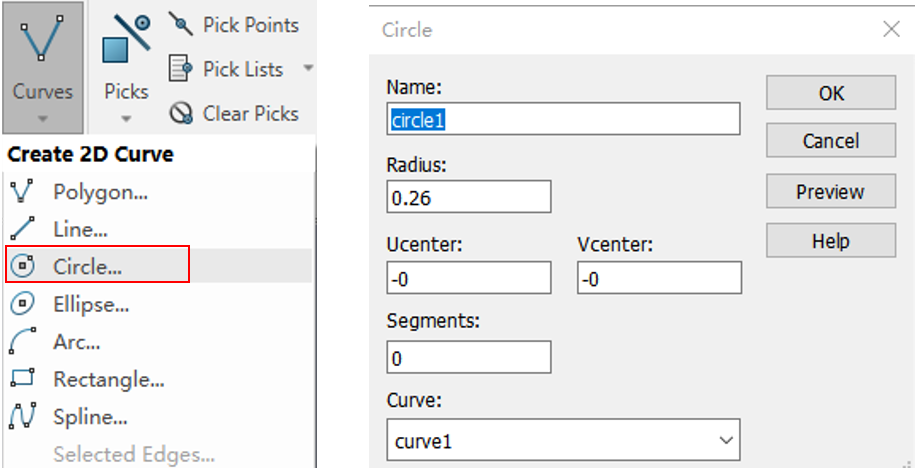

在创建Coil前需要定义Coil的截面以及绕线路径，这里我们需要用到Curve，点击Modeling>Curves>Circle画出旋转路径，弹窗中设置半径及位置。

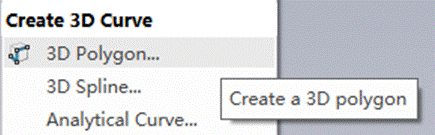

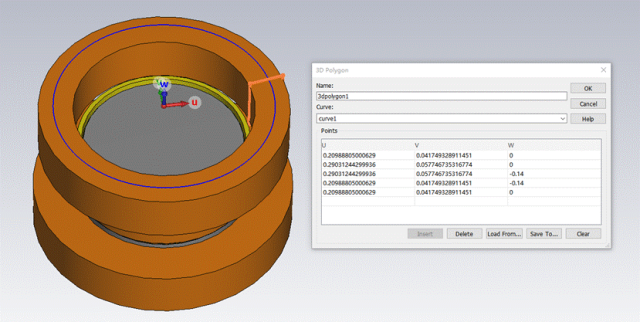

下面画截面，点击Modeling>Curves>3D Polygon。

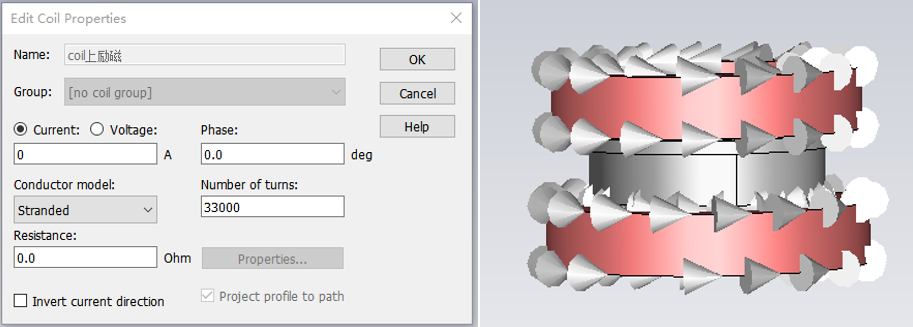

点击Simulation下的Coil>Coil，按照提示双击截面再双击旋转路径即可生成一个Coil，在弹窗中设置励磁激励、匝数及电流方向，下励磁及绕组采用同样的方法。

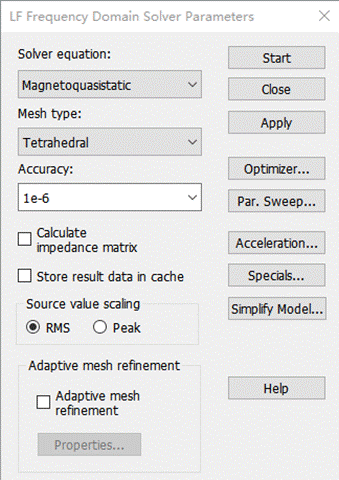

模型都处理完之后，设置扫描频率、边界条件、求解器等，这里选择LF求解。
仿真结束可查看Coil上的电流电压分布，模型上的磁感应强度分布等。

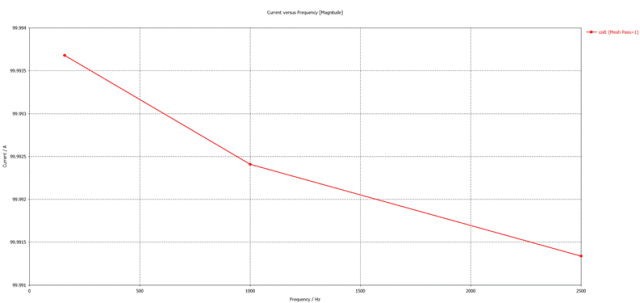

绕组上的电流分布

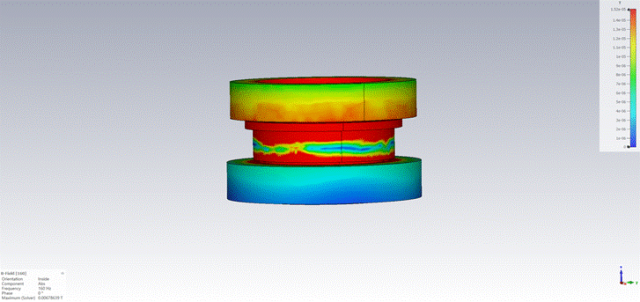

160Hz磁感应强度分布

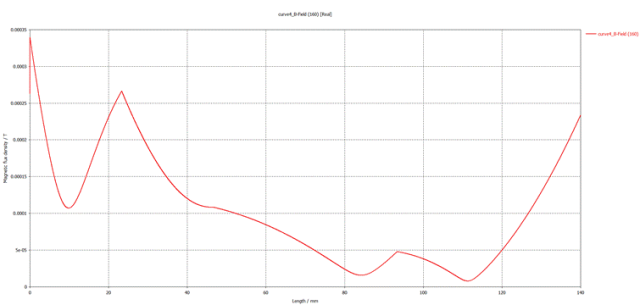

结果中的磁感应强度较低，可能和输入的B-H值相关，感兴趣的朋友可自行研究。若要看某区域的的磁感应强度则可通过后处理来得到。
绕组截面的磁感应强度
