海洋条件储罐液位晃动咋模拟？FLUENT 实操案例，从建模到结果全拆解

4月前浏览930

在海洋工程领域，储罐液位晃动分析从来都不是 “可选项”，而是保障平台安全、合规作业的核心环节。风、浪、流带来的储罐六自由度运动，会让罐内液体产生剧烈晃荡，轻则影响工艺系统运行，重则引发结构失效、危险品泄漏甚至爆炸事故。

船级社（DNV、ABS、CCS）及 API 650 附录 E 等规范更是明确要求，运动载体上的储罐必须开展晃荡载荷计算。今天这篇干货，就用 FLUENT 实操案例，把海洋条件下储液罐液位晃动模拟的全流程讲透，建模、网格、边界设置、结果分析一步不落，工程设计直接能用！

先搞懂：为啥海洋储罐液位晃动分析非做不可？

海洋环境下的液位晃动，带来的是全维度的安全与运行风险，更是设计层面的硬性要求，核心体现在四大维度，缺一不可：

🔒 结构安全：杜绝共振引发的失效破坏

液体周期性晃动易与储罐自振、平台运动频率共振，产生远超静水压力的冲击压力。罐壁可能屈曲、焊缝开裂甚至罐顶被顶破；泵井、加热盘管等内部构件，也会在流体拖曳力下发生疲劳断裂，直接威胁储罐结构完整性。

📊 工艺可靠：保障生产输送不中断

晃动对工艺系统的影响体现在细节里：泵吸入端易产生漩涡或夹带气体，引发气蚀导致出口压力骤降、泵体损坏；波动液面让传统液位计读数跳变，控制系统易误判触发关停；罐内气相空间体积剧烈变化，还会加重呼吸系统负荷，容量不足时易出现超压或真空吸瘪。

🚨 安全底线：防止泄漏与火灾爆炸

长期晃动载荷属于高周疲劳，即便应力未达屈服极限，反复作用也会让金属裂纹不断扩展，最终造成原油、LNG 等危险品泄漏。而在海洋平台的狭小空间内，易燃蒸气云一旦形成，极易引发毁灭性的爆炸火灾事故，这是分析的绝对底线。

✅ 合规设计：兼顾规范要求与成本控制

这是设计的硬性指标，船级社和行业规范均强制要求晃荡载荷计算作为设计输入。同时，精准的分析能避免过度保守设计（如无谓增加壁厚），还能通过避开共振区间确定合理操作液位，提升储罐有效容积，实现安全与成本的平衡。

实操环节：FLUENT 模拟海洋储罐液位晃动全流程

本次案例针对海洋条件下储罐液位晃动展开模拟，核心分析 x、y 向运动带来的晃荡影响，从建模到求解，每一步都标注关键要点。

1. 建模与网格：简化建模 + 高质量结构化网格

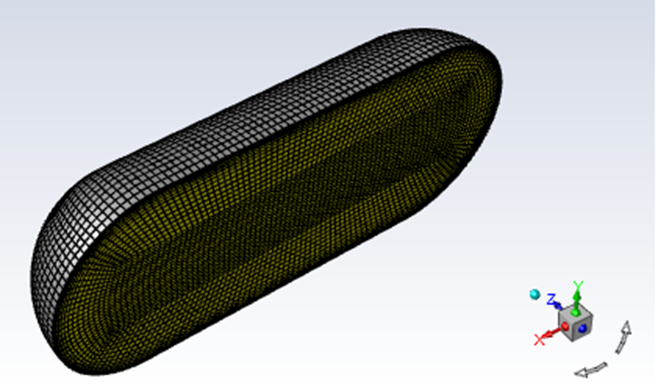

为简化计算，本次创建三维储罐半模（对称性选取需匹配实际海洋条件，本案例仅考虑 x、y 向运动）。网格采用 ICEM 划分六面体结构化网格，节点数 67760，最小正交质量 0.7—— 高质量的结构化网格是模拟计算精度的基础，正交质量达标能有效避免计算失真。

2. 边界条件与求解设置：核心参数 + 关键模型，一步设对

这是模拟的核心环节，海洋条件模拟、液面晃动捕捉、求解参数设置，每一项都有明确要求，缺一不可：

🔑 海洋条件实现：UDF 施加动量源项

通过 UDF 在 x、y 向施加动量源项，模拟海洋环境下的储罐运动（相关 UDF 细节可参考《FLUENT 海洋条件下自然循环流动分析》2022 年 1 月 15 日推文）。

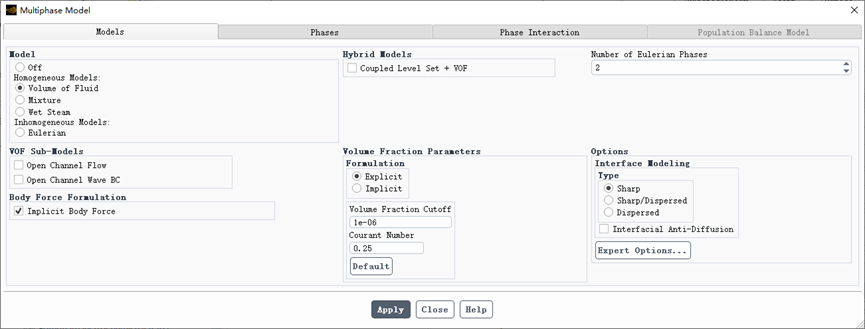

🔑 液面晃动捕捉：VOF 模型必用

采用VOF 模型模拟气液两相界面的晃动，介质为常温空气（主相）和液态水（次相）。⚠️ 关键说明：本案例仅分析储罐载荷，忽略温度影响、水的蒸发及传热传质；若研究液氢储罐等需考虑传热传质的场景，需补充相关参数与模型。

🔑 液位初始化：patch 设置多工况

为研究不同液位的晃动规律，用 patch 初始化液位，分析相对高度 0.25、0.5、0.75三种工况（相对高度 = 液位 / 储罐直径）。

🔑 力监测与后续设计：面积分 + 流固耦合

创建 x、y 向面积分，计算储罐内部所受分力，作为储罐支架设计的核心输入；若需获取罐壁、内部结构的设计载荷，需结合流固耦合分析，将壁面压力作为有限元分析的力学边界条件。

🔑 瞬态求解参数：精准设置保收敛

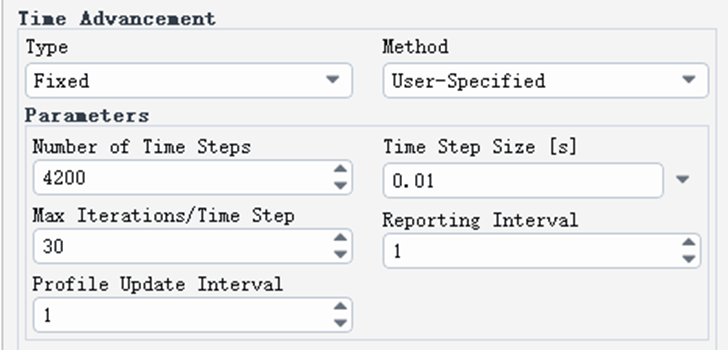

瞬态求解时间步长 0.01s，每个时间步迭代 30 次；⚠️ 重要提醒：海洋条件 UDF 已包含重力因素，无需额外开启重力选项。

3. 计算结果：从分力曲线到液面形态，读懂晃荡规律

本次模拟的核心结果围绕不同液位高度的晃荡特性展开，分力动态变化与液面形态直观反映晃动规律，为设计提供直接依据：

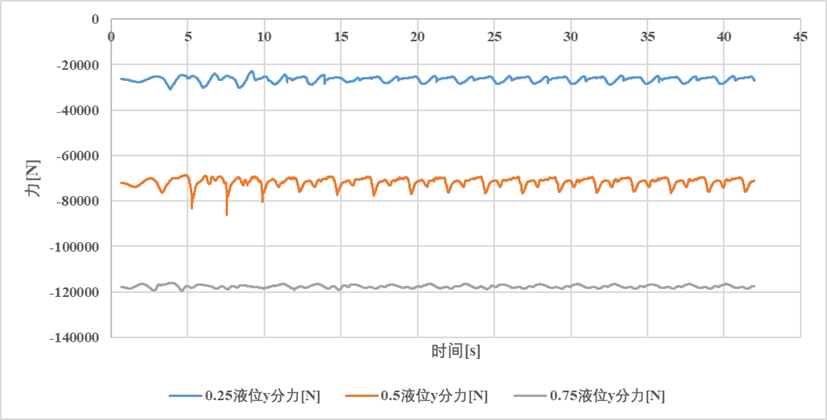

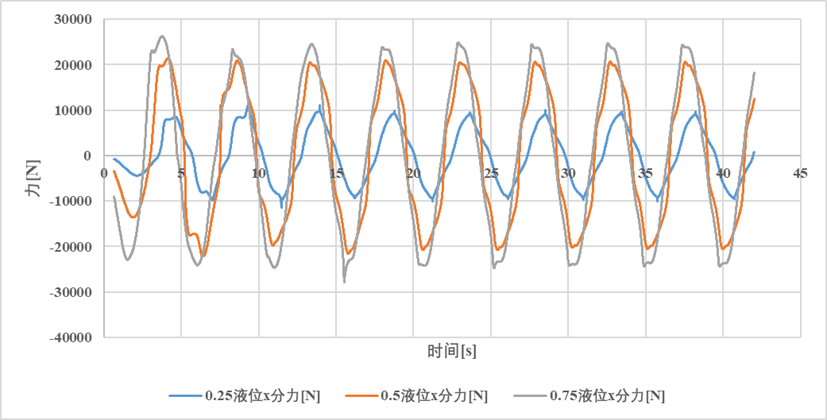

✔️ 分力规律：周期性波动，液位影响显著

x 向、y 向分力随液位晃动呈现周期性波动特征，不同液位高度下的分力幅值差异明显，直接反映了不同充装率下储罐受到的晃荡载荷大小，为支架、罐体结构设计提供载荷数据。

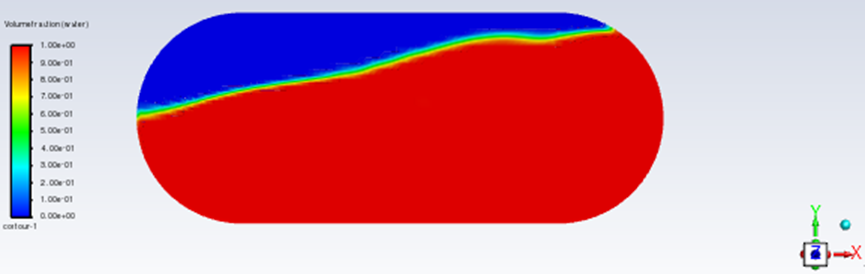

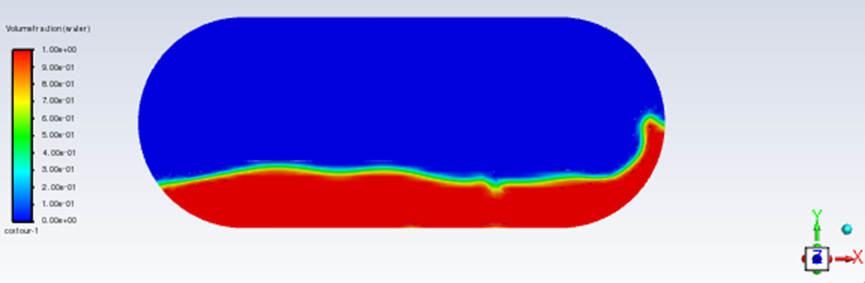

✔️ 液面形态：终了时刻呈现明显晃荡特征

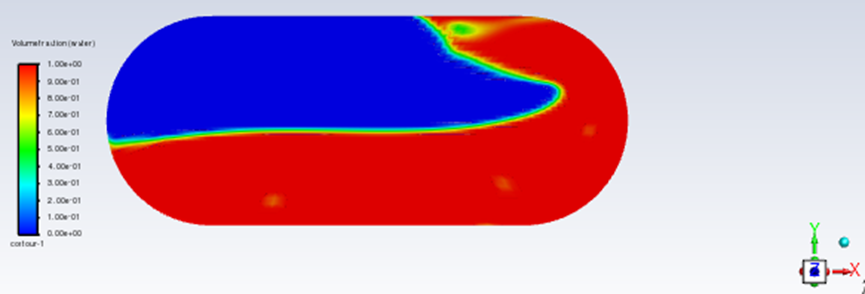

计算终了时刻，0.25、0.5、0.75 三种相对液位的液面均呈现出显著的晃动形态，液位高度不同，液面倾斜、波动的程度也存在明显差异，直观体现了不同充装率下的液面晃荡规律。

总结

海洋条件下的储罐液位晃动模拟，是保障海洋平台储罐设计安全、合规、经济的关键手段，而 FLUENT 是实现这一模拟的高效工具，核心在于VOF 模型的正确使用、海洋条件的 UDF 精准施加、多工况液位的对比分析。

本次案例从实际工程需求出发，拆解了从建模网格到结果分析的全流程，关键参数与注意事项均明确标注，工程设计中可根据实际介质、海洋运动条件（如增加 z 向运动）、储罐结构进行参数调整与模型优化。

来源：仿真与工程

FLUENT单向流固耦合分析案例
