FLUENT单向流固耦合分析案例
1 前言
单向流固耦合是流固耦合分析的简化形式，其核心特征为流场对固体场施加单向载荷作用，固体变形不反向影响流场计算，仅满足弱耦合条件。在控制方程层面，流体域通过壁面剪切应力与压力将载荷传递至固体域，固体域求解应力、应变与位移，但不更新流体域网格与边界条件，流体控制方程与固体控制方程独立求解，仅通过载荷传递实现耦合。
该方法适用于固体变形极小、对流场扰动可忽略的场景，如刚性结构受力、小变形构件强度校核、稳态流场下结构响应分析等。相较于双向耦合，单向FSI计算成本低、收敛稳定、求解效率高，无需迭代更新流固交界面，可大幅缩短仿真周期。其本质是以工程精度为前提的近似耦合，在满足小变形假设时，可在计算效率与结果可靠性间实现良好平衡，为结构强度校核与流场特性分析提供高效数值手段。
举个最直观的例子：风吹过桥梁，风（流体）会对桥梁（固体）产生压力和推力，让桥梁轻微晃动，但桥梁的这种小晃动，并不会改变风的流动方向和速度——这就是典型的单向流固耦合。简单说，就是“流体影响固体，固体不影响流体”，是一种“单向奔赴”的耦合关系。
今天，我们做一个单向流固耦合的案例。
2 问题描述

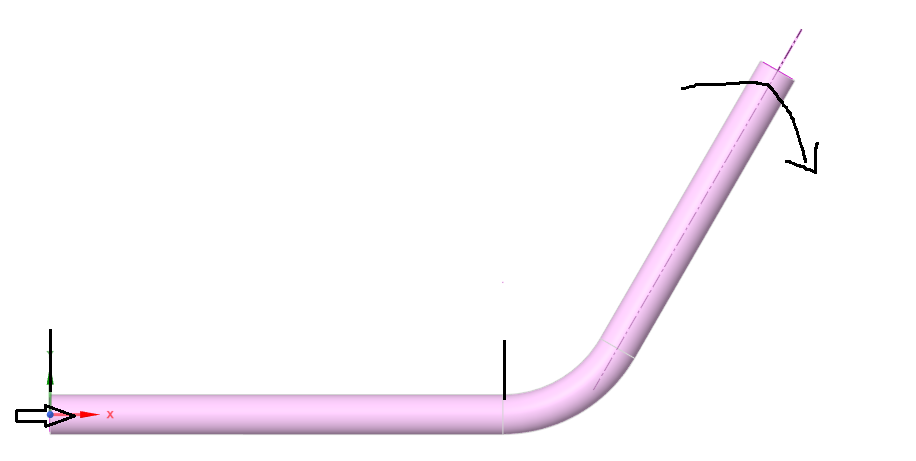

我们考虑如下的管道模型：假设流体从下端入口流入，从右上方倾斜角度流出，入口端和弯头上游端均固定。在这种情况下，受流体冲击影响，倾斜管段将发生如箭头所示的变形。
3 建模、网格与求解

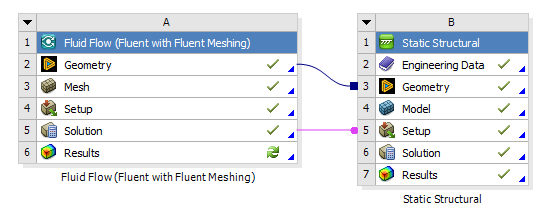

对于流固耦合问题，建议在Workbench平台中开展。虽然FLUENT内置了结构力学模块，但功能相对有限，不建议用于专业细致的模拟。在Workbench中创建如下工作流程，本案例采用Fluent Meshing划分流体网格（多面体）。

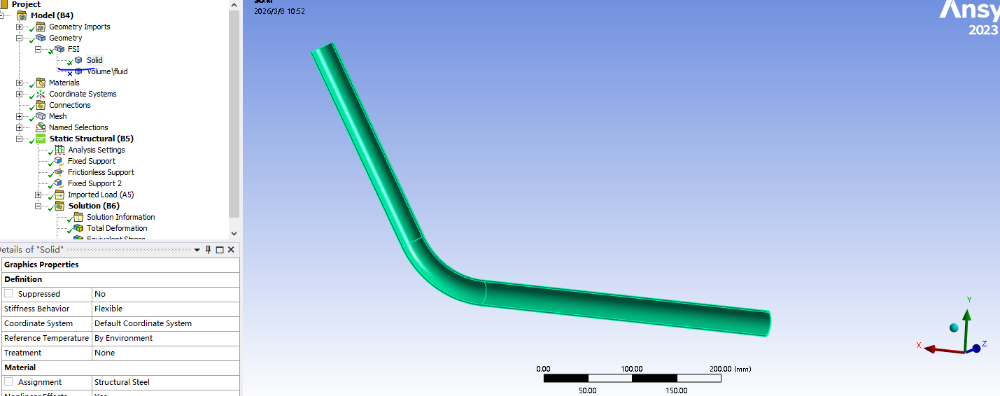

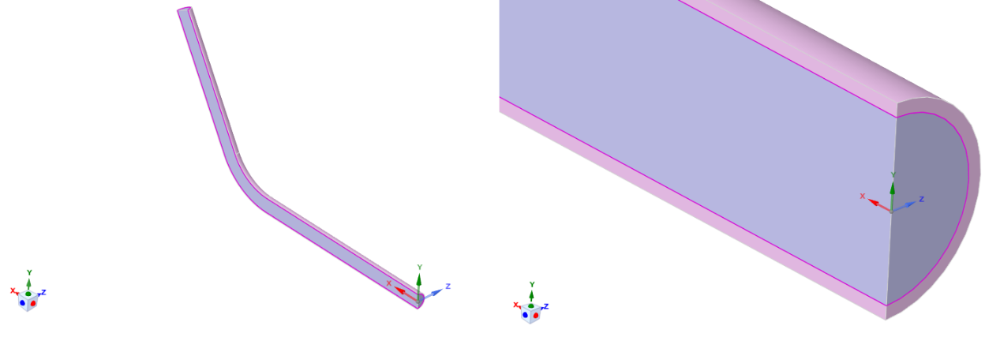

需要注意的是，结构静力学模块的几何模型来源于流体计算模块，无法单独进行修改，需要在上游模块进行处理。我们在SCDM中进行模型前置处理，必须同时包含流体域和固体域，且两者交界面需进行共享（Share），最终效果等同于DM中的多体部件。为减小计算量，本案例仅取管道的一半进行计算。
强烈建议对模型的各个部分进行Part命名（流体域是必须的），便于后续边界条件的设定。

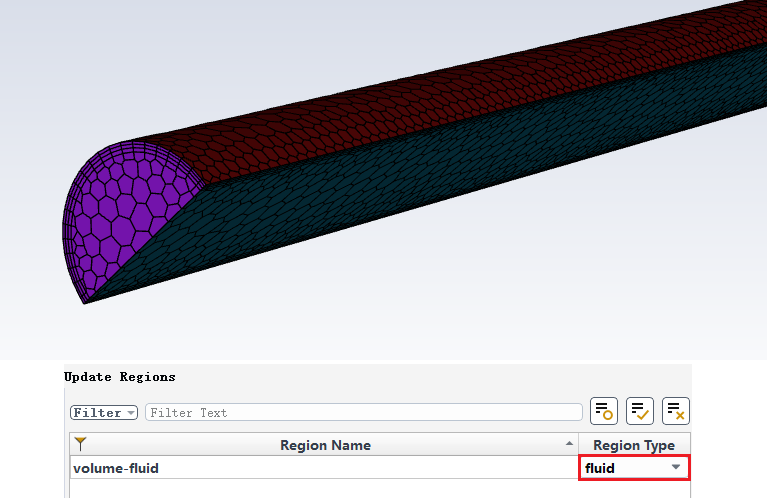

对流体域划分多面体网格。注意，在Update Regions中将固体部分类型设置为Dead，以此抑制固体域，避免划分固体网格。需要特别指出的是，抑制固体域并非必须操作，需根据实际情况而定——若还需考虑固体的导热问题，则固体域仍需保留。
接下来进入Fluent进行流体部分的计算。介质为空气，将入口设置为30m/s的速度入口边界，出口设置为表压为0的压力出口条件，详细过程从略。

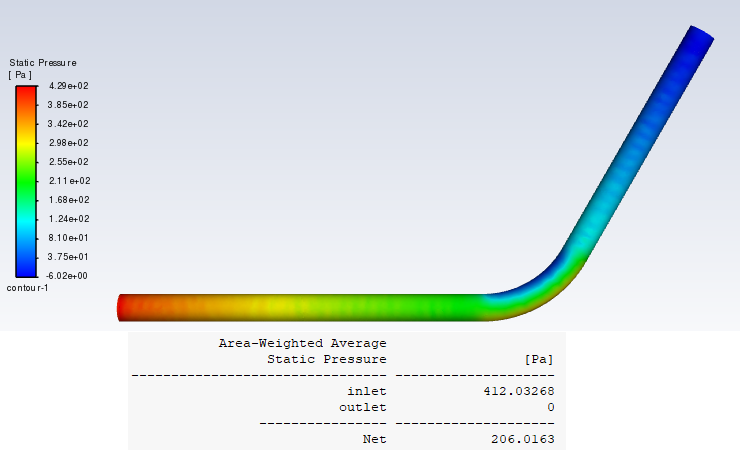

壁面的压力分布以及入口的静压结果如下图所示。需要特别指出的是，由于壁面压力需要传递给静力学分析模块作为边界条件，因此在CFD分析时，要尽可能获得准确的壁面压力结果。

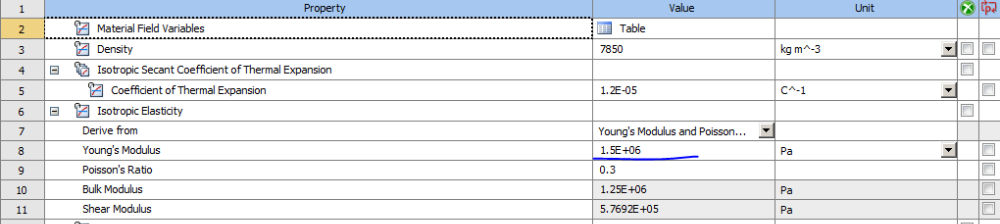

接下来是静力学计算部分。为夸张地模拟变形效果，这里我们先进行了“取巧”操作——将钢材的弹性模量设置为1.5×106Pa（原值为2×10¹¹Pa），这样就可以用线性模型获得较大的变形量。但在实际应用中，这种方法并不可取：能发生很大变形的结构，极大概率涉及非线性过程，需要使用非线性模型（如超弹性模型等），不过这些模型的计算量相当巨大。
进入静力学模块，首先要抑制流体域。

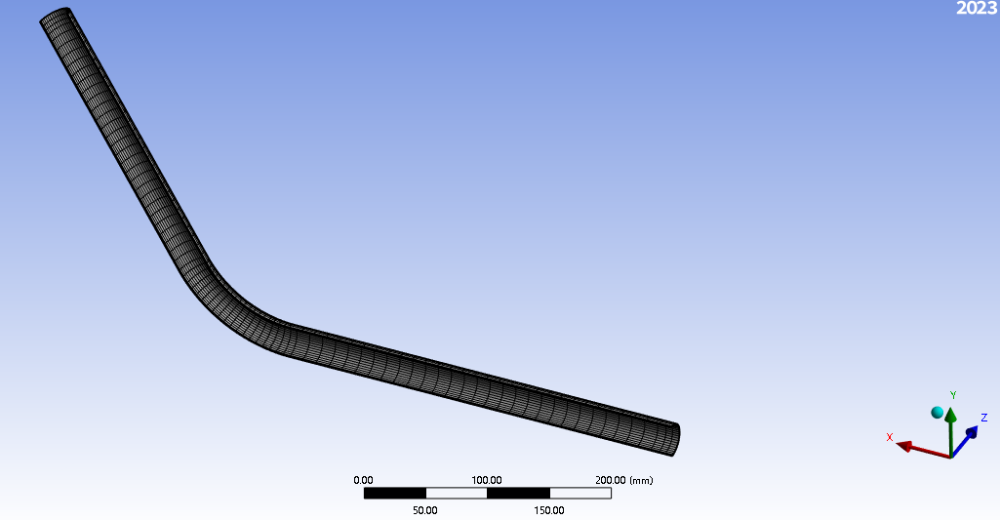

划分如下结构化网格。该模型较为简单，可采用Sweep方式获得高质量的结构化网格。

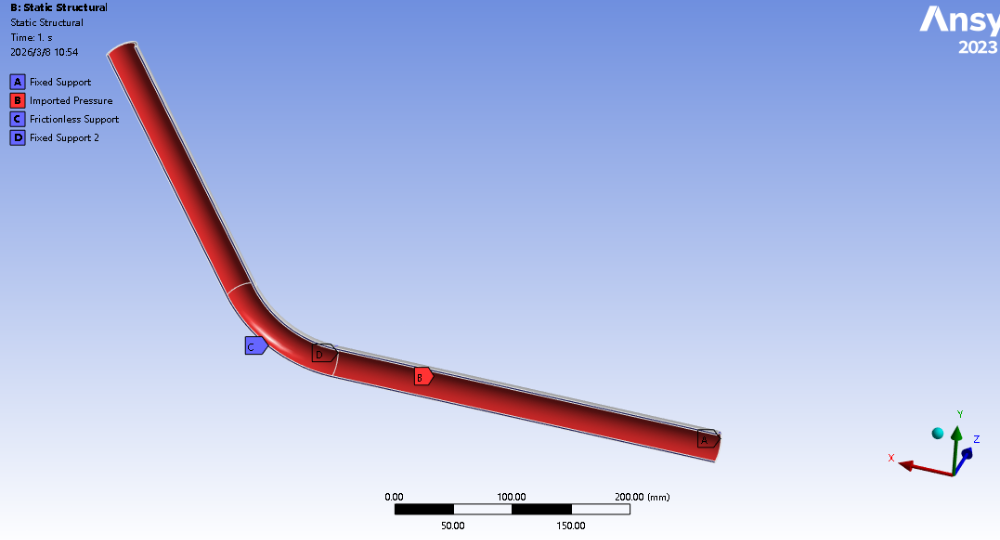

设置如下力学边界条件：入口端面和弯头上游边缘线均设置为固定边界，内壁面的压力来自CFD计算结果，中间剖面设置为无摩擦支撑边界（等同于对称边界）。

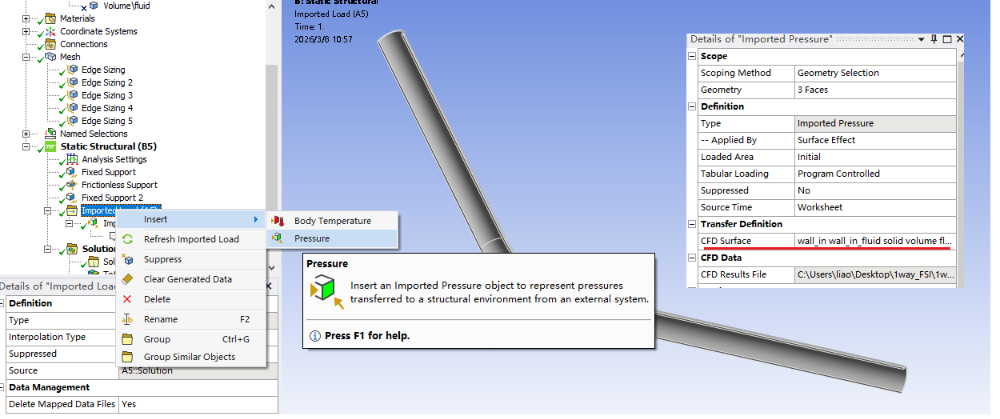

壁面压力边界的导入方式如下。注意定义传递面的CFD Surface要选择正确，前文强调的Part命名作用就在于此。

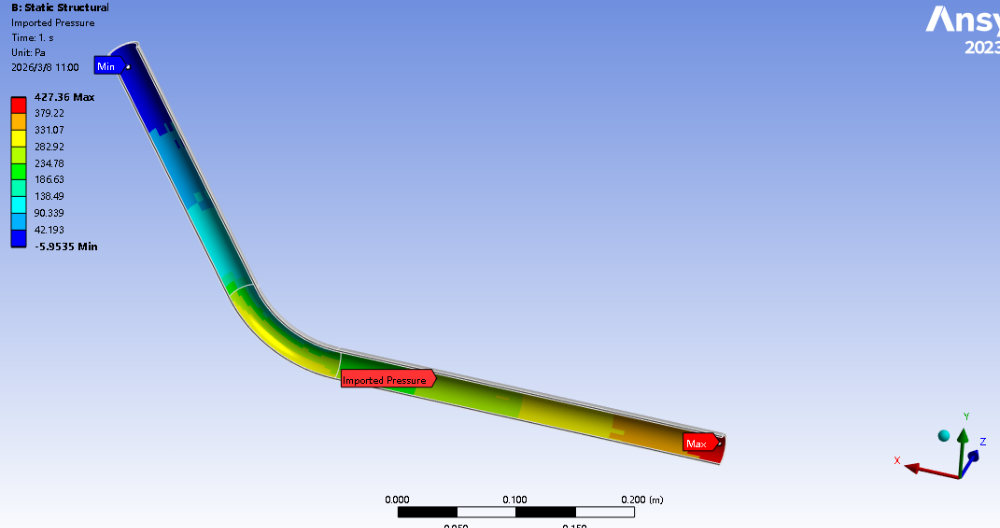

至此，力学边界条件设置完毕。这里需要着重说明压力边界：此处的压力边界完全从CFD传递而来，其代表的实际意义必须与CFD中的定义完全一致，同时也要与力学边界对应。
例如：若CFD中定义的压力为表压，则此处也为表压，因此不需要对外壁面进行力学边界设置，相当于默认对内外壁施加了压差；若CFD中定义的是绝对压力，则此处也为绝对压力，这种情况下需要在外壁面施加参考压力才能正确对应内外压差。

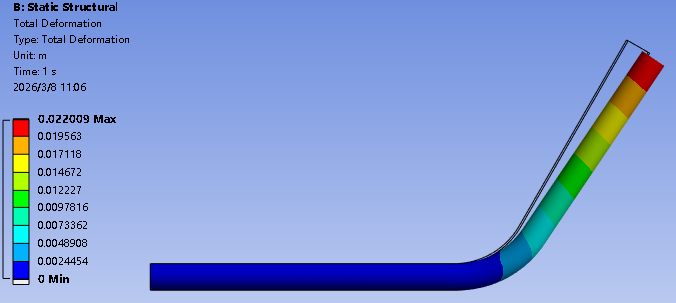

管道的变形结果如下，达到了预期效果。
结语
通过本案例，我们完整演示了单向流固耦合分析的流程：从几何建模、网格划分，到流体计算、压力数据传递，再到结构静力学分析。单向流固耦合作为一种高效的工程近似方法，在小变形假设成立的情况下，能够在保证结果可靠性的同时大幅提升计算效率，是工程实践中常用的分析手段。
