学员真实踩坑实录｜ANSYS压力载荷仿真，我终于搞定全流程自动化

01

需求描述

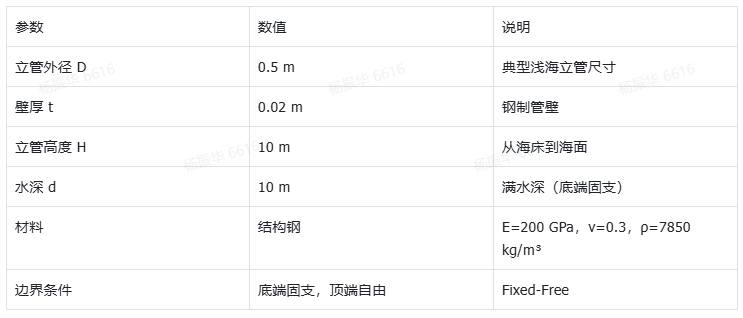

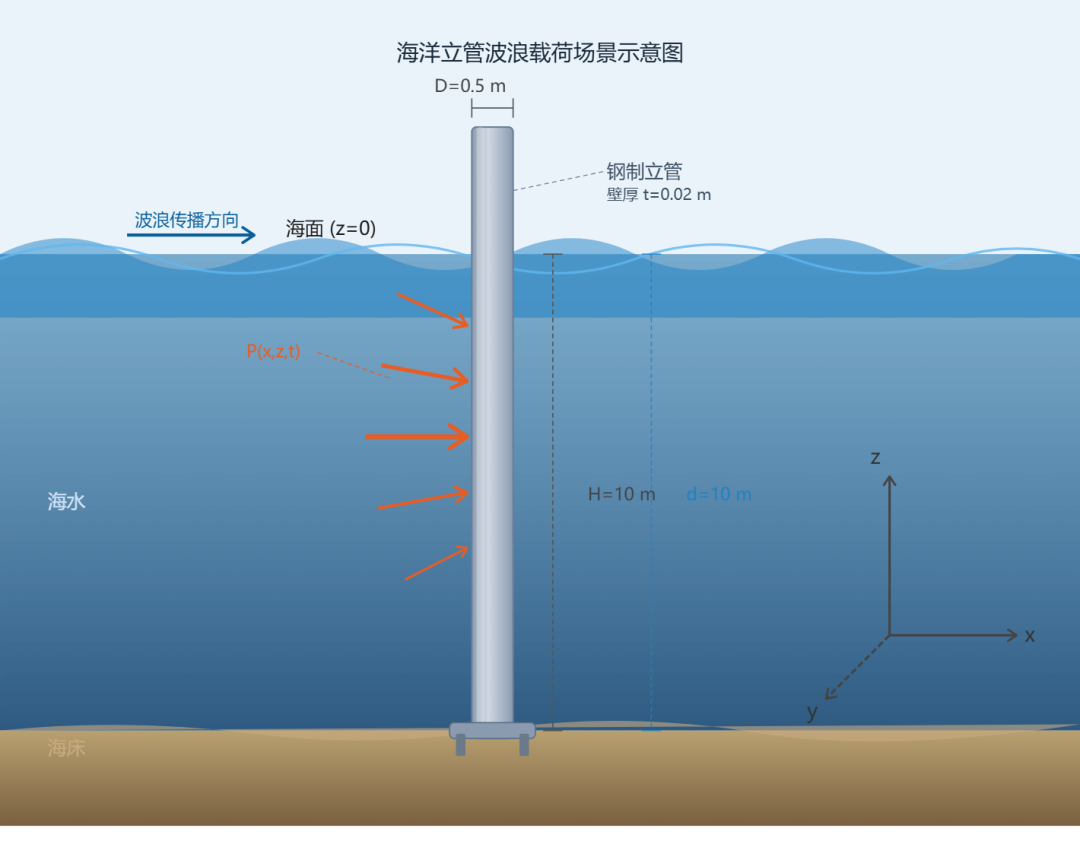

其中波数k由色散关系 迭代求解。我们分别计算 t = 1s、2s、3s、4s、5s 共 5 个时刻的 三维压力分布 ， 每个时刻生成一个CSV 文件 。

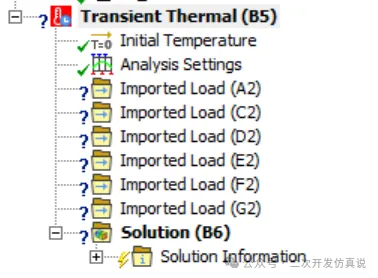

• 在 Workbench 里逐一拖入 External Data， 每个文件都要手动配置 X/Y/Z 坐标列和压力列的类型 ，一共要点 20 次下拉菜单；
• 打开 Mechanical，进入导入载荷的 Worksheet 表格， 手动填写每行的数据标识符、对应时间、缩放系数 ；
• 还要单独设置分析时间步，确保每步结束时间和载荷时刻一一对应。

02

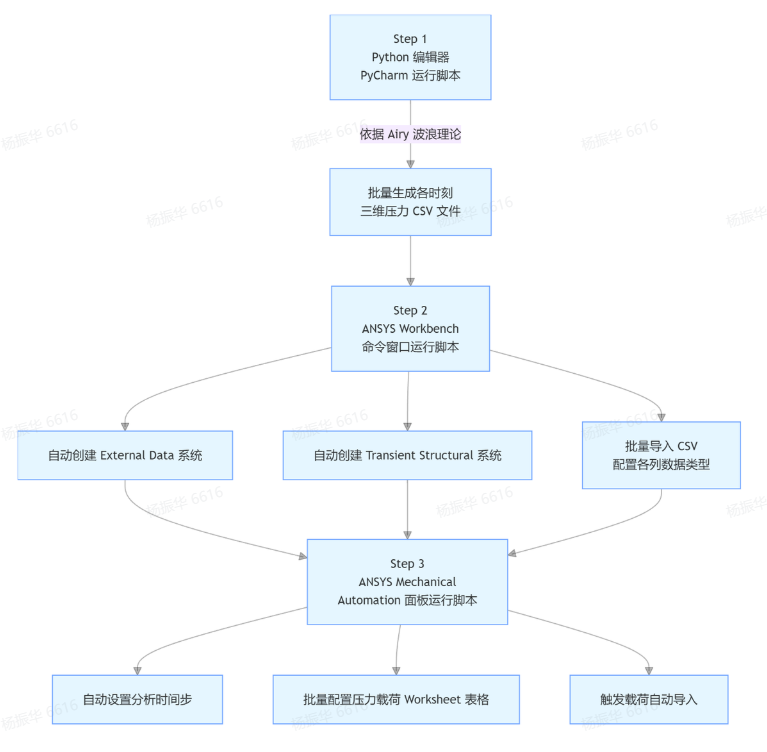

整体思路与完整代码

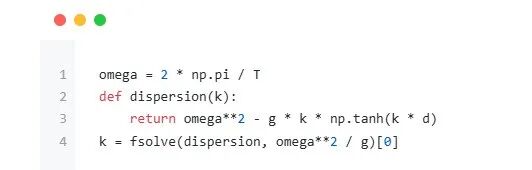

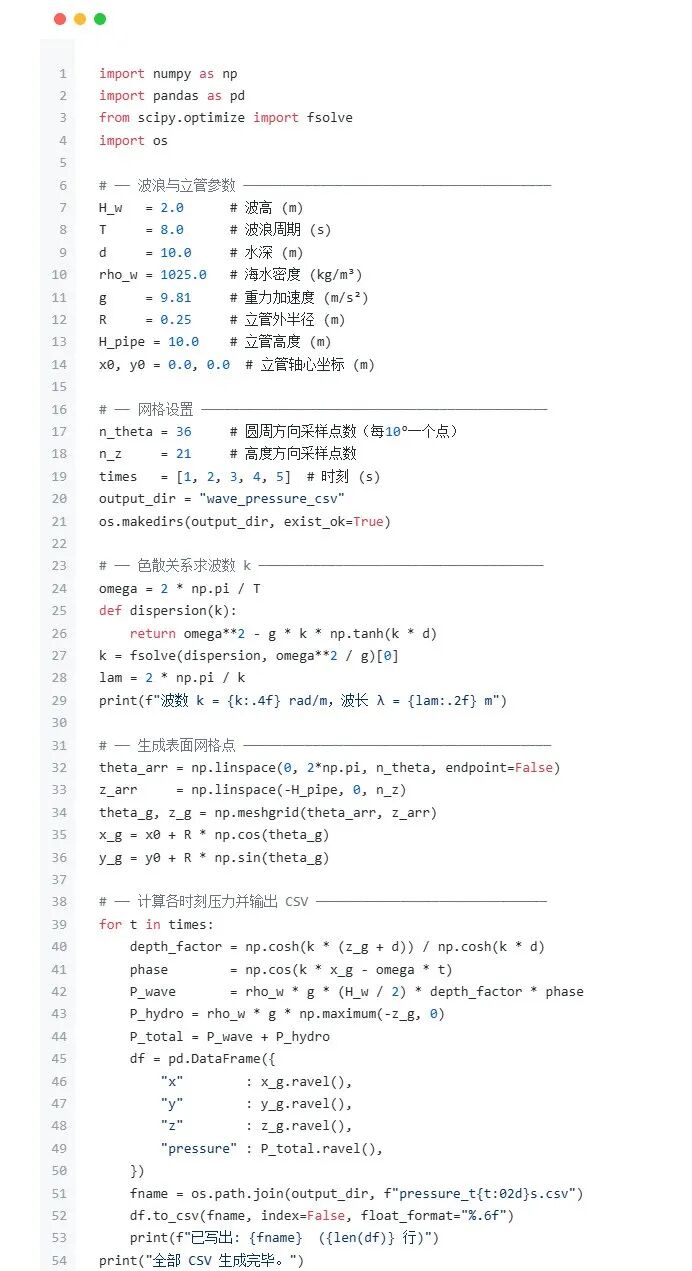

波数 k无法直接解析求解，需要用对色散方程进行迭代求解：



这里初始值取深水近似，收敛速度很快。

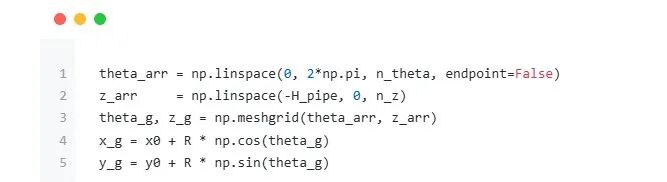

注意——圆周方向不取终点，避免 0° 和 360° 重复。

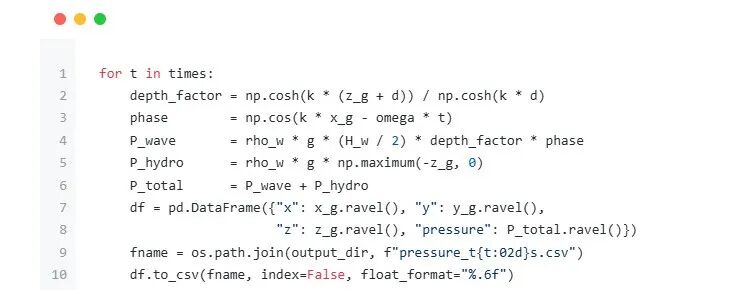

每个时刻单独计算压力并写成 CSV，文件命名为……方便后续脚本通过正则表达式自动提取时间信息：



这里同时叠加了静水压，更贴近实际工况。如果只需要动态波动分量，删掉那一行即可。

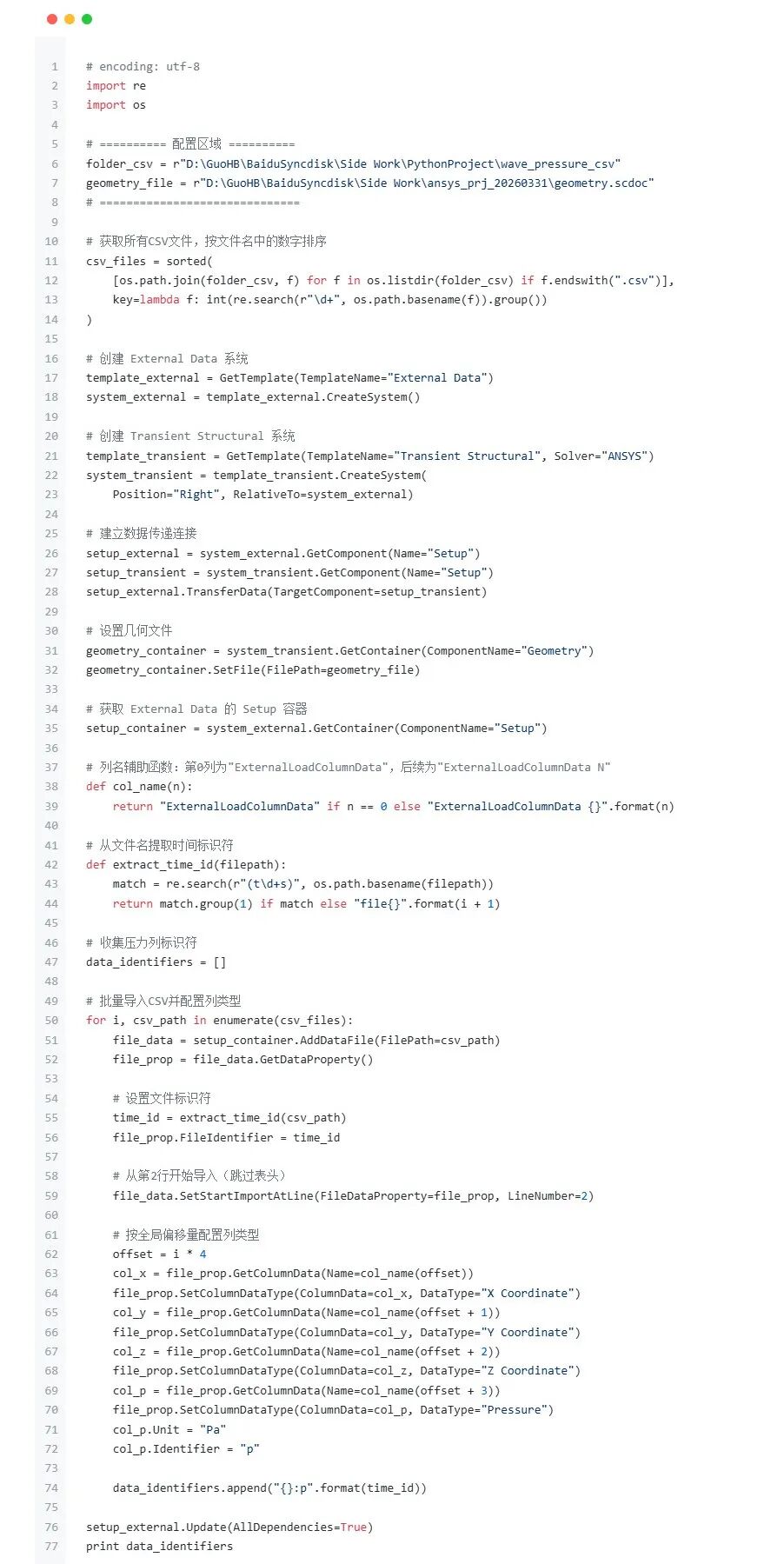

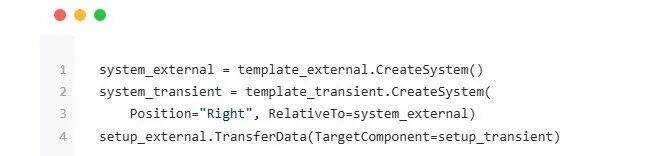

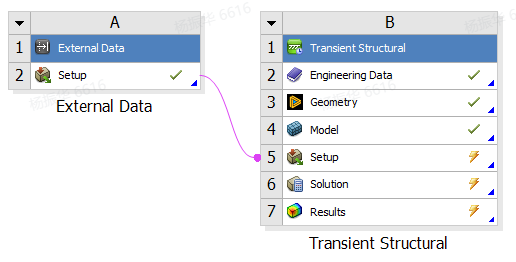

脚本先创建 External Data 系统和 Transient Structural 系统，再通过建立两者的数据传递关系——这一步相当于手动在 Workbench 界面里把 External Data 的输出端口拖到 Transient Structural 的 Setup 上：

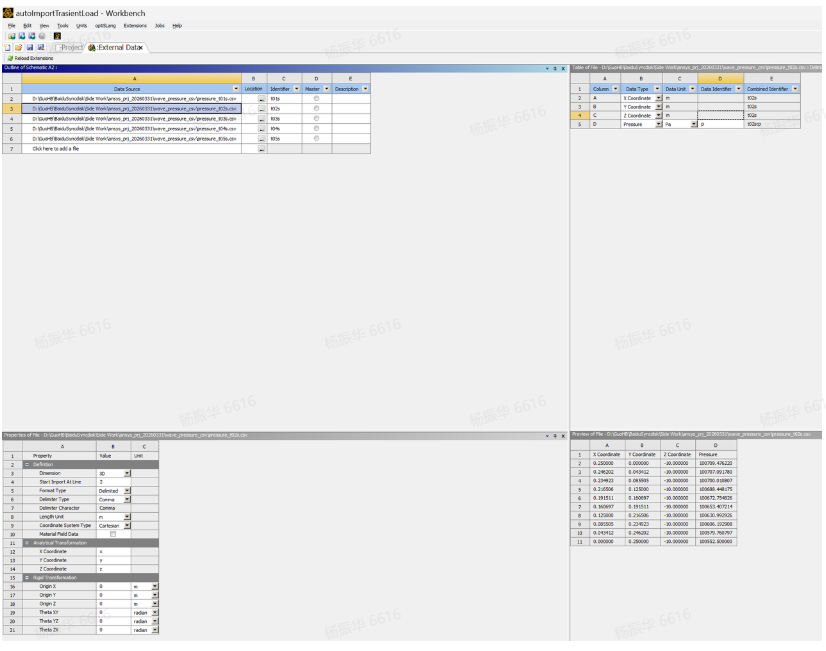

这是脚本的核心循环。每个 CSV 文件调用一次，再分别对 4 列数据调用指定类型。

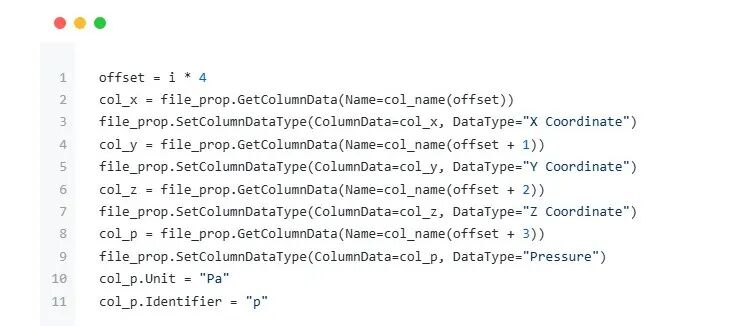

这里有一个容易踩的坑： 列名不是从 0 开始单独计数的，而是全局累计偏移 。第 1 个文件的列名是（第0列）、、、；第 2 个文件紧接着从开始，以此类推。所以偏移量要用计算：



每个文件的标识符格式为……压力列的完整标识符为。这个命名是后续 Mechanical 脚本定位数据的唯一依据，必须保持一致。

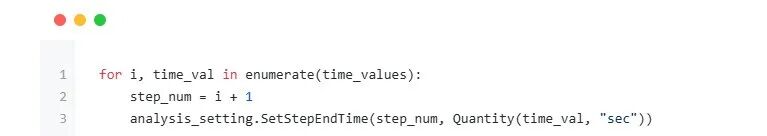

函数根据传入的时间值列表，自动设置分析步数和每步的结束时间。这里有两个细节值得注意：

• 一是步编号从 1 开始，不是从 0 开始；

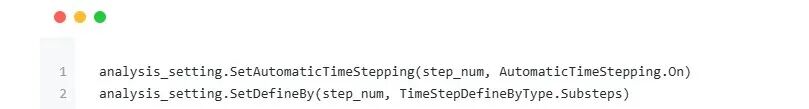

• 二是每步都独立开启自动时间步控制，避免 ANSYS 用全局设置覆盖单步配置。

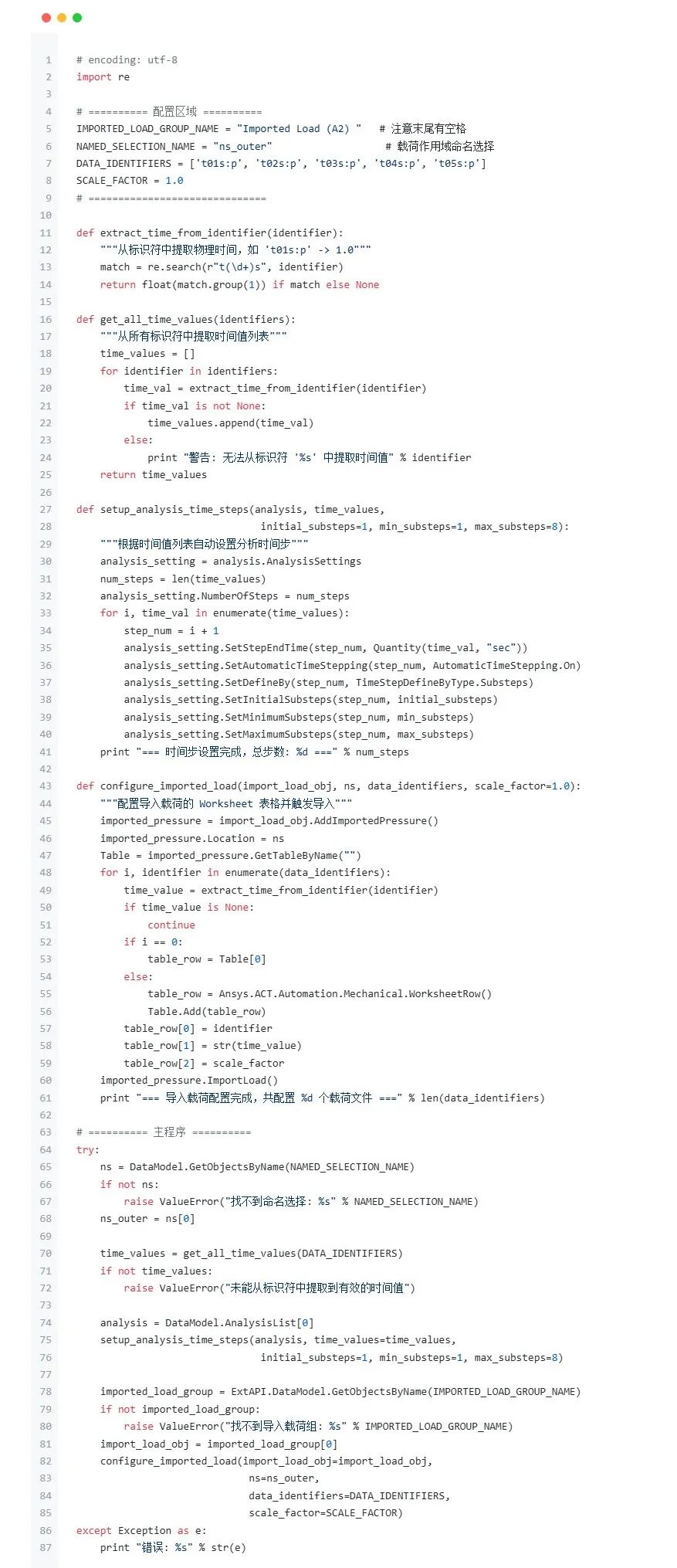

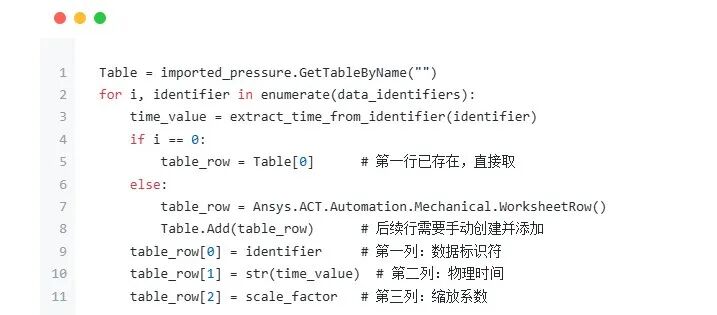

函数是本篇的核心。它先添加导入压力载荷对象，再通过获取 Worksheet 表格，逐行填写数据标识符、时间值和缩放系数：



注意第一行和后续行的处理方式不同——第一行用直接获取，后续行必须先一个再进去，否则会报错。

最后调用触发实际数据导入，这一步不能省，否则配置了也不会生效。

03

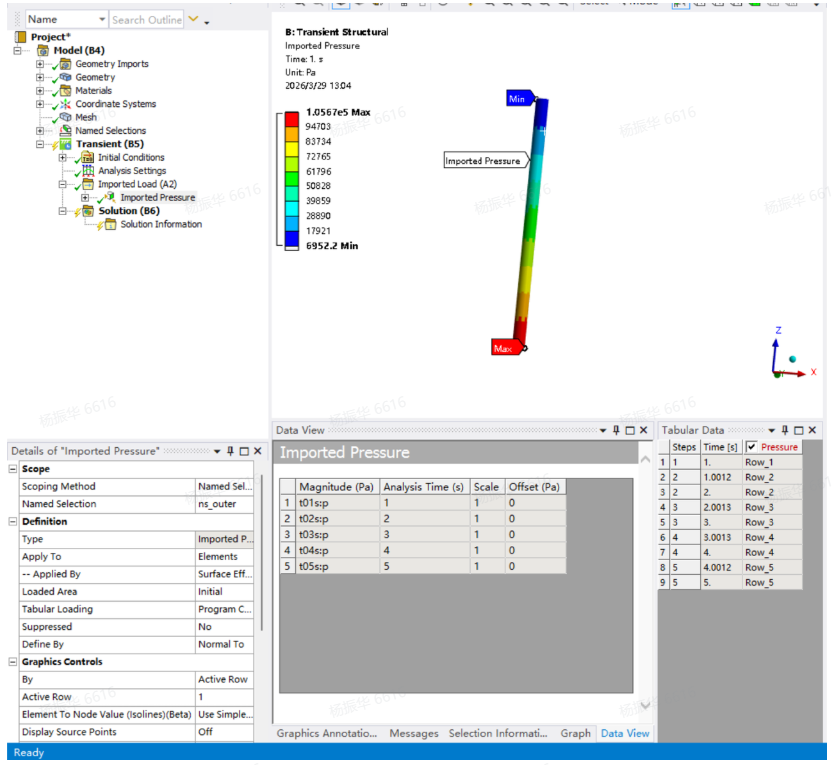

运行效果

04
