静水压载荷会让橡胶疲劳失效吗?这道题难倒了很多工程师

4月前浏览684

做橡胶密封件、减震衬套、轮胎或软管的工程师,或多或少都被这道题问住过:

「液压环境下的循环压力,会不会让橡胶产生疲劳损伤?」

答案不是简单的"会"或"不会"——关键在于载荷的方向与符号。本文用最清晰的工程语言,把这个问题彻底讲明白。

🔍 一、一个让我当场哑口无言的问题

我第一次认真面对这个问题,是在某商用车底盘项目的橡胶悬置仿真评审会上。那时年轻气盛,下意识地回答:"橡胶受压嘛,裂纹会闭合,应该不会有疲劳问题。"结果被对方技术总监追问了三个问题,当场哑口无言。

那之后我翻遍了 Mars、Rivlin 等人的经典文献,才真正把这个问题想清楚。本文结合 Endurica 团队(William V Mars 博士,业界公认的橡胶疲劳力学权威)最新发布的技术分析,重新做一次系统性复盘。

📌
核心结论先说:静水压缩不会导致橡胶疲劳;静水拉伸会导致疲劳,且开裂能密度恰好等于总应变能的 1/3。这不是巧合,是三维各向同性的数学必然。
· · ·

📐 二、物理图像:莫尔圆告诉你什么

疲劳的本质是裂纹扩展。裂纹要扩展,需要两个条件:裂纹尖端有能量输入,以及裂纹面没有被压死。理解静水压载荷的最佳工具是莫尔圆

对于一般三维应力状态,三个莫尔圆的半径代表最大剪切应力分量。但静水压载荷是极端特例:三个主应力完全相等(均等于
p),三个莫尔圆半径全部退化为零,整个应力状态"坍缩"为法向应力轴上的一个点



📊 配图:静水压缩下的莫尔圆示意图
莫尔圆退化为σ轴上单点 (p, 0),无剪切应力分量
(可截取原文SVG图或用ANSYS应力状态截图替代)
💡 工程直觉

莫尔圆退化为点 → 剪切应力为零 → 从"驱动裂纹滑移"角度看,任何取向的裂纹面上都没有剪切驱动力。但故事还没完——我们还需要看法向应力的符号

· · ·

⚖️ 三、压缩 vs. 拉伸:两种截然不同的命运

静水压缩:裂纹被压死,寿命无穷大


p < 0(压缩),所有方向的裂纹面都承受压应力,裂纹面被紧紧压合。橡胶疲劳分析的核心驱动量是撕裂能(Tearing Energy),由经典的 Rivlin-Thomas 断裂力学定义:

T = 2π · Wc· a
式(1)

其中a是裂纹初始尺寸,Wc开裂能密度(CED)。压缩时所有裂纹面闭合,撕裂能为零,裂纹扩展速率为零,疲劳寿命理论上无穷大

静水拉伸:裂纹被撑开,寿命有限

p > 0(拉伸),所有方向的裂纹面均承受正向拉应力。裂纹张开,撕裂能为正值,裂纹扩展速率不为零。这就是问题的关键分叉点:

压缩和拉伸在橡胶疲劳行为上是完全不对称的。
这种不对称性正是橡胶件设计中"预压缩"安装工艺的力学依据——通过施加初始压缩,显著提升疲劳寿命。
· · ·

🧮 四、核心公式推导:为什么恰好是 1/3?

这是整个分析最有意思的地方。对于静水载荷下的微可压缩橡胶材料(实际橡胶在极高压力下确实存在微小体积变化),开裂能密度定义为:

Wc= ∫ p dε
式(2)

其中 dε 是线应变微元。关键在于各向同性体积变形中,线应变与体积膨胀率 εv
的几何关系:

📐 推导步骤(关键两步)

第一步:各向同性体积变形的几何关系

dε = (1/3) dεv

第二步:代入开裂能密度积分

Wc= ∫ p dε = (1/3) ∫ p dεv=W / 3
💡 核心结论

静水拉伸条件下,开裂能密度 Wc
恰好等于总膨胀应变能密度 W 的 1/3
。这不是凑出来的——三维各向同性体积膨胀中,三个主方向平均分担能量释放,每个方向贡献 1/3,这是对称性在数学上的必然体现。

⬇️ 静水压缩(p < 0)
开裂能密度= 0
疲劳寿命无穷大 ∞
工程建议可适当放宽设计裕量
⬆️ 静水拉伸(p > 0)
开裂能密度= W / 3
疲劳寿命有限值,随拉伸增大而降低
工程建议需精确评估,不可忽视
· · ·

🧪 五、算例验证:8个工况,数字说话

Endurica 团队用求解器做了一个干净利落的验证,材料采用 Neo-Hookean 本构模型:

 =


共设计了 8 种完全松弛(R=0)的循环工况——4 种压缩、4 种拉伸,体积应变覆盖 -27% 到 +33%:

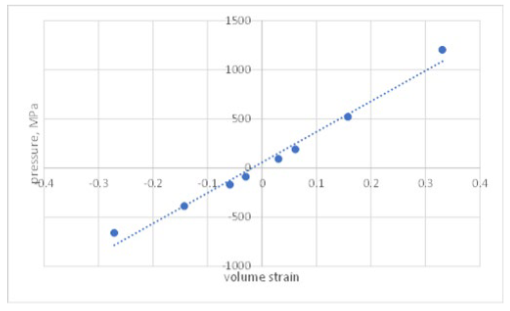

📊 配图:静水压力 vs. 体积应变散点图
拟合斜率精确 = 3000 MPa,与输入体积模量完全一致(本构验证通过 ✅)

📊 配图:疲劳寿命 vs. 体积应变对数坐标图
左侧(压缩):寿命趋于无穷 ∞ | 右侧(拉伸):寿命随体积应变急剧下降
损伤球在各工况下均为均匀球面分布——各向同性载荷的直接体现

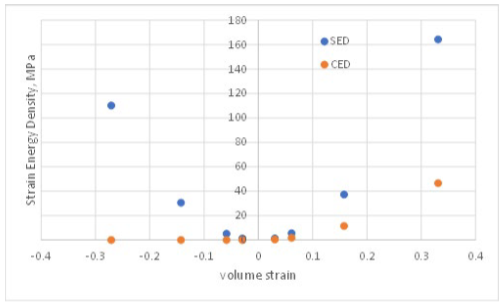

验证结果与理论完全吻合:压缩侧无损伤,拉伸侧 Wc= W/3,所有方向裂纹取向受损均匀。

· · ·

🔨 六、我的实战经验与四个踩坑记录

做了这么多年橡胶件疲劳仿真,有几点独家心得必须分享:

⚠️ 踩坑 01 · 体积模量别随手估

很多工程师在 Abaqus/ANSYS 里习惯把体积模量设为剪切模量的几百倍就不管了。但在液压密封、水下防振等涉及实际体积变化的场景,这个参数对疲劳寿命预测有直接影响。建议通过高压三轴压缩试验(ISO 7743)实测,不要借用文献数据敷衍了事。

⚠️ 踩坑 02 · "寿命无限大"≠ 零风险

静水压缩理论上寿命无穷,但实际零件几乎不处于纯静水状态。即使是橡胶密封圈,安装后内孔周围也存在局部非均匀应力,这些位置会偏离纯静水压,出现剪切分量。不要因为"理论无穷大"就放松设计裕量。

✅ 经验 03 · 损伤球是你最好的朋友

损伤球(Damage Sphere)本质上是对所有可能裂纹取向计算撕裂能后的球面可视化。均匀分布 = 各向同性载荷;极点高亮 = 存在主导裂纹取向。我在做某排气管橡胶软垫项目时,正是通过损伤球发现了倾斜 45° 的高损伤裂纹带,最终指导了配方各向异性优化。

⚠️ 踩坑 04 · Thomas 参数必须实测标定

代码中的
FEXP=4
是裂纹扩展速率对撕裂能的敏感度指数。不同配方橡胶的 FEXP 可能从 2 变化到 6,差一个数量级的寿命预测误差轻而易举就出现了。必须做 DeMattia 或 ASTM D813 疲劳试验来标定,不可省。

· · ·

🏭 七、工程应用场景与选型建议

🔩
液压密封圈

内压+摩擦复合,关注安装处剪切集中,非纯静水状态

🌊
水下声纳外壳

深水高压,注意气腔减压时出现的静水拉伸风险

🎈
高压气囊/软体机器人

充气膨胀为主,静水拉伸主导,体积模量精度要求高

🚗
汽车减震衬套

轴+径+扭三轴复合,几乎无纯静水,需完整多轴疲劳方法

选型建议:
几何规则的液压受压零件 → 可用静水压分析快速判断风险区;存在非对称几何、孔洞、嵌件的零件 → 静水近似失效,必须用全场有限元 + 完整疲劳后处理工具。开裂能密度方法(CED)目前是橡胶多轴疲劳分析的业界最佳实践,优于传统最大主应变方法。
· · ·

🔭 八、未来趋势(2025–2027)

1
疲劳–老化耦合模型:服役橡胶会因氧化、溶胀、热老化改变本构参数,纯力学疲劳模型需与化学降解模型耦合,这是当前最活跃的研究前沿之一。
2
软体机器人大变形疲劳:医疗硅橡胶、软驱动器的疲劳寿命预测目前仍是难题,静水拉伸疲劳机制在此场景下尤为关键,2025 年已有多篇相关工作发表。
3
机器学习辅助参数标定:用神经网络从少量试验数据反推 Thomas 参数,有望大幅降低材料表征成本,多篇 2024 年文献已初步验证可行性。

作者推荐的 3 个进阶学习资源:

📄

Mars & Fatemi (2002),"A literature survey on fatigue a nalysis approaches for rubber",Int. J. Fatigue — 橡胶疲劳入门必读经典

📄

Rivlin & Thomas (1953),"Rupture of rubber. I. Characteristic energy for tearing",J. Polym. Sci. — 撕裂能理论的奠基原论文

🔧

Endurica 官网开源教程(endurica.com)— 提供多个标准算例输入文件,可直接上手验证本文公式,强烈推荐

· · ·

✅ 九、总结

📋 三句话记住本文精华



静水压缩:所有裂纹取向均处于闭合状态,撕裂能为零,疲劳寿命无穷大,不产生任何损伤积累。




静水拉伸:可预测裂纹扩展,开裂能密度 Wc
= W/3,拉伸水平越高寿命越短——这是三维各向同性的数学必然。




损伤分布:两类工况下损伤球均匀覆盖整个球面,是静水载荷各向同性本质的直接体现,各裂纹取向机会均等。
