在Ansys Mechanical中提取刚度矩阵和质量矩阵：实用指南
在有限元分析（FEA）中，刚度矩阵（Stiffness Matrix）和质量矩阵（Mass Matrix）是理解结构动力学行为的核心元素。这些矩阵常用于模态分析、谐响应或自定义后处理，尤其在航空航天、汽车和机械工程领域。Ansys Mechanical Workbench作为强大的FEA平台，提供了一种通过APDL（Ansys Parametric Design Language）命令提取这些矩阵的方法。本文将详细阐述这一过程，帮助FEA工程师高效获取矩阵数据，用于进一步的数学建模或优化。
首先，了解为什么需要提取这些矩阵。在标准Ansys模拟中，这些矩阵内部生成但不直接输出。通过提取，我们可以导入Matlab或Python进行高级分析，如模态缩减或不确定性量化。例如，在一个梁结构模态分析中，提取矩阵后可计算自然频率和模态形状，而无需依赖Ansys的内置结果。
如上图所示，Ansys Mechanical的典型模态分析界面，展示了分析设置和结果树。在此基础上，我们开始提取过程。
提取矩阵的前提是进行模态分析或其他线性分析类型。以下是详细步骤：

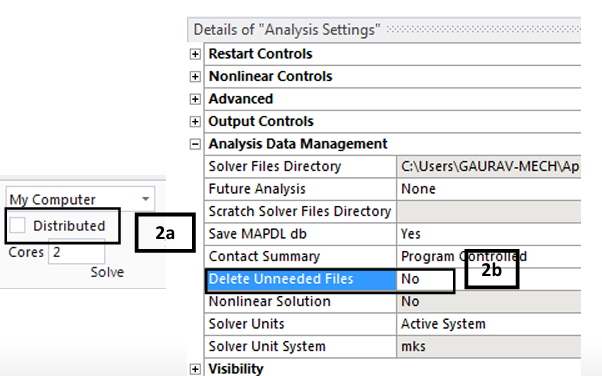

1. **准备分析设置**：打开Ansys Mechanical Workbench，创建或导入模型。确保分析类型为Modal（模态分析），因为质量矩阵在模态中生成。进入Analysis Settings，展开Solver Controls，将Distributed ANSYS选项取消勾选，转而使用Shared Memory Parallel（SMP）模式。这是因为分布式求解（DMP）不支持矩阵提取。
2. **修改数据管理选项**：仍在Analysis Settings中，展开Analysis Data Management，将Delete Unneeded Files设置为No（默认是Yes）。这一步至关重要，因为它保留了.full文件，其中包含矩阵数据。如果删除，该文件将被移除，无法提取。

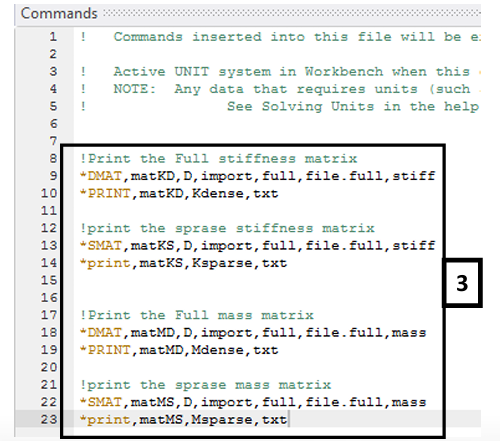

3. **插入APDL命令片段**：在项目树中，右键Solution文件夹，选择Insert > Commands。这将添加一个命令对象。在命令编辑器中输入以下APDL代码，用于提取全矩阵和稀疏矩阵：
! 提取全刚度矩阵 *DMAT, KmatrixF, D, IMPORT, FULL, file.full, STIFF *PRINT, KmatrixF, Kdense.txt ! 提取稀疏刚度矩阵 *SMAT, KmatrixS, D, IMPORT, FULL, file.full, STIFF *PRINT, KmatrixS, Ksparse.txt ! 提取全质量矩阵 *DMAT, MmatrixF, D, IMPORT, FULL, file.full, MASS *PRINT, MmatrixF, Mdense.txt ! 提取稀疏质量矩阵 *SMAT, MmatrixS, D, IMPORT, FULL, file.full, MASS *PRINT, MmatrixS, Msparse.txt这些命令使用*DMAT和*SMAT从.full文件中导入数据，然后*PRINT输出为.txt文件。注意，文件名为自定义，可根据需要修改。
4. **运行求解并查找输出**：提交求解后，在求解器输出目录（通常在项目文件夹下的dp0/SYS/MECH）中查找生成的.txt文件。这些文件包含矩阵数据，可直接导入其他软件。稀疏矩阵适合大型模型，以节省存储空间。
需要注意的事项包括：确保模型线性，无非线性接触或材料；对于大型模型，内存需求高，可能需64位系统；如果需要阻尼矩阵，可类似扩展命令，但模态分析默认无阻尼。在实际项目中，我曾为一个振动控制系统提取矩阵，将其导入Matlab进行状态空间建模，显著提高了模拟准确性。
