稀缺赛道突围！航天卫星热变形分析与微振动控制，解锁总体设计核心竞争力



01

卫星热变形分析——掌控温度的每一度影响



• 建模阶段 ：掌握卫星结构有限元模型和热模型的独立建模方法。结构模型关注刚度、质量和模态，通常使用实体单元或壳单元；热模型则关注热容、热导和热辐射，需要合理划分热网格。两类模型的网格往往不一致，这就引出了核心技术——温度映射。

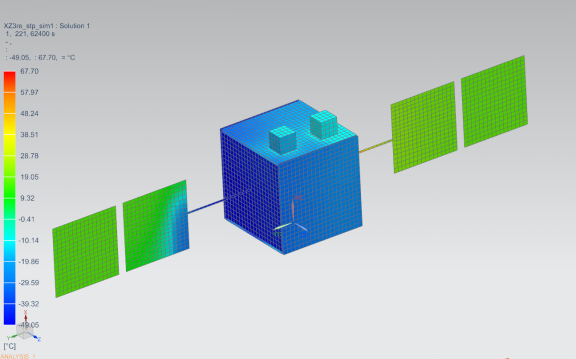

• 温度场计算 ：在ABAQUS等软件中进行卫星热传导分析，获得完整的节点温度场。这里需要理解稳态热分析和瞬态热分析的区别，对于轨道周期内的温度变化，瞬态分析更符合实际情况。



卫星总体热控设计师全能修炼手册：从入门到精通-同行都在转

• 温度映射技术 ：这是热变形分析的难点。由于热模型和结构模型的网格节点不对应，需要将热分析得到的温度场准确映射到结构模型上。典型的技术流程包括：在HyperMesh中导出网格编号与坐标、在UGNX中导出BDF格式文件、以及在ABAQUS中进行模型预处理。温度映射算法的选择（如最近邻插值、线性插值或形函数插值）直接影响分析精度。

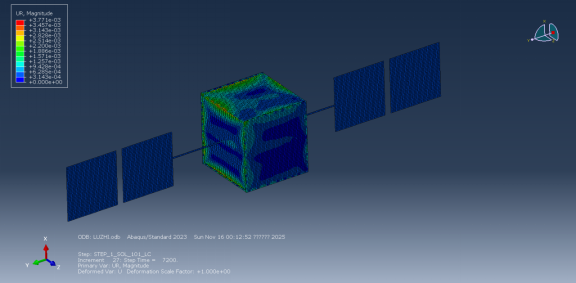

• 热变形计算 ：将映射后的温度场作为载荷施加到结构模型上，进行热弹性分析，得到位移场和应力场。后处理阶段需要特别关注敏感载荷安装点的相对位移、光学元件表面的面形误差、天线反射面的均方根误差等关键指标。

02

卫星微振动分析——捕捉最细微的扰动

• 光学成像系统 ：微振动导致相机视轴抖动，引起图像模糊和调制传递函数下降。对于亚米级分辨率的光学遥感卫星，0.1角秒的视轴抖动就可能导致地面分辨率损失30%以上。美国锁眼系列侦察卫星之所以能够实现0.1米的分辨率，除了大口径光学系统外，其卓越的微振动抑制技术同样功不可没。
• 激光通信终端 ：激光通信的波束宽度极窄，通常只有几十微弧度。微振动引起的指向误差会导致链路中断或误码率飙升。欧洲航天局的阿尔法卫星激光通信终端，就采用了复杂的主动隔振系统来保证光束指向稳定。
• 干涉测量仪器 ：重力场测量卫星、引力波探测卫星等需要使用激光干涉仪测量微小的距离变化。这些仪器的测量精度达到皮米级，任何微振动都会淹没真实信号。LISA探路任务的成功，很大程度上归功于其出色的微振动隔离设计。



• 微振动特性认知 ：理解微振动的幅值范围（亚微米到数十微米）、频率分布（从结构热变形的准静态到千赫兹级的结构谐振）以及方向特性（不同振源在不同方向的振动幅值差异显著）。
• 传递路径分析 ：掌握振动在卫星结构中的传递规律。卫星是典型的复杂组合结构，包含板壳、梁、桁架、蜂窝夹层等多种构型。振动能量沿着结构路径传递，在频率和模态的调制下，某些频段的振动会被放大，某些则会被衰减。
• 隔振原理 ：深入理解单自由度隔振系统的传递率曲线——低频区传递率接近1，共振区放大，高频区以-40dB/dec的斜率衰减。两参数和三参数阻尼器是在经典隔振器基础上引入额外的惯性和耗散元件，以实现更好的低频隔振性能和更宽的隔振频带。

• 有限元建模 ：以典型卫星模型（如星卓三号）进行实战演练。建模的关键在于合理简化——保留主要的刚度路径和质量分布，忽略对微振动传递影响微小的细节。需要特别注意连接刚度的准确模拟，螺栓连接、胶接、铰链等不同连接方式的刚度差异可达数量级。
• 振源数据处理 ：振源输出通常是时域信号（如飞轮轴承的振动加速度时程），需要转换为频域的功率谱密度或力谱。FFT变换的窗函数选择、重叠率设置、平均次数确定等工程技巧直接影响分析精度。这一步处理不当，会直接导致后续分析结果的偏差。
• 求解设置与计算 ：使用MSC Nastran或Abaqus进行频率响应分析。BDF求解文件的编写要点包括模态截断频率的选择、模态阻尼比的设置、输出请求的定义等。模态叠加法是最常用的求解策略，需要提取足够的模态数量以保证高频响应的精度。
• 响应评估 ：得到敏感载荷安装点的加速度响应谱后，需要与指标要求进行对比。通常采用1/3倍频程谱或均方根值作为评估指标。如果超标，需要通过贡献量分析找出主导振源和传递路径，为隔振设计提供依据。

• 两参数与三参数阻尼器原理 ：两参数阻尼器由刚度和阻尼并联组成，高频衰减性能好但低频传递率接近1；三参数阻尼器增加了串联刚度，可以在不牺牲高频性能的前提下降低低频传递率。需要理解两者的适用场景——飞轮隔振常用三参数设计，而太阳帆板驱动机构的振动抑制更适合两参数方案。
• 流固耦合仿真 ：流体阻尼器的核心是流体通过小孔或间隙产生的黏性阻尼。使用CFD软件进行流固耦合分析，计算阻尼系数与频率、振幅的关系。由于流体黏度随温度变化，还需要考虑在轨温度环境对阻尼性能的影响。
• 试验验证技术 ：振源地面试验使用高精度力传感器测量飞轮等设备的输出力谱；整星微振动试验则使用激光测振仪、加速度计阵列测量载荷安装点的响应。试验与仿真的相关性分析是验证模型准确性的关键环节，需要掌握频响函数比较、模态置信准则等工具。

03

结语：从力热到精密，从跟随到引领
