卫星总体结构设计师“全能修炼手册”—从构型设计到力学试验

导读：上一篇文章SpaceX成本革命催生“一步正样”！航天卫星力学仿真大有所为，介绍低成本航天时代的卫星力学仿技术发展与挑战。本文将深入介绍卫星总体结构设计师需要掌握的三大核心技能体系：卫星构型与单机布局、卫星结构力学仿真分析和整星AIT与力学试验。

在航天工程领域，卫星总体结构设计师扮演着至关重要的角色。他们不仅是工程师，更是太空中的结构艺术家，需要用科学的严谨和艺术的灵感，打造能够在极端太空环境中稳定运行的航天器。通过本文的详细解析，展现这一职业的专业深度和广度。

一、卫星构型设计：卫星的三维拼图

据统计，现代通信卫星的结构系统约占整星质量的15-25%，而高分辨率对地观测卫星的这一比例更是高达30%，结构设计的优劣直接关系到卫星的性能和寿命。

1、 构型设计的基本原则

卫星构型设计是一门平衡艺术，需要考虑多达20余种相互制约的因素。优秀的构型设计需要满足以下基本要求：

（1）功能优先：确保所有有效载荷设备具备最佳工作视场，该部分需要对各个载荷进行详细的视场分析；

（2）质量优化：整星质心偏差控制在±5mm以内，转动惯量比在1.1-1.3之间，通过调整整星单机布局与配重保证；

（3）热控协调：发热设备与散热面科学分布，温差控制在±15℃以内，该部分需与热控设计师相互沟通配合，达到结构与热控布局的最优状态；

（4）电磁兼容：敏感设备与干扰源保持1m以上间距；

（5）力学性能：基频通常要求＞45Hz（小型卫星）或＞25Hz（大型卫星），该部分一般依靠卫星力学仿真分析进行，注意设计时需要留有余量；

2、单机布局的精细化管理

现代卫星通常包含100-300个单机设备，布局设计需要考虑：

（1）安装界面标准化

• 尽量统一采用M6或M8安装螺栓，尽量要求单机方安装脚厚度保持一致，该部分是为了保证尽量使用统一螺钉规格，方便装配；

• 安装平面平面度要求＜0.1mm/100mm；

• 设备间距保持≥20mm（常规）或≥50mm（发热设备）

（2）线缆与管路综合布局

• 线束直径控制在φ15-φ30mm

• 最小弯曲半径＞5倍线束直径，具体根据实际线缆要求进行；

• 管路预留1%的热膨胀余量

• 在线缆路径上，预留捆扎线缆的卡箍安装孔；

• 如果星内空间允许，尽量要求单机顶部出现，尤其是对于平板卫星而言，将大大提高走线效率；

（3）特殊设备处理

• 对于相机、激光等惯性敏感设备安装位置振动量级＜0.01g²/Hz；

• 光学设备采用±0.05°的安装角度精度；

二、结构力学分析：卫星的”健康预测”

1、有限元模型建模要点

• 对于中小型卫星而言，网格尺寸一般控制在10-20mm，网格量不宜过大，影响计算效率，不宜过小，将影响分析精度；

• 关键区域网格加密至5mm，主要考虑应力集中；

• 复合材料建模考虑铺层顺序（通常12-24层），需要注意铺层方向与厚度；

• 关键结构：确保卫星主结构（承力筒、舱板、支架等）的几何和材料属性准确建模。

• 集中质量/惯量：对于大型设备（如电池、推进剂贮箱、有效载荷），使用集中质量点（CONM2）并赋予正确的质量和转动惯量至关重要。质量分布直接影响模态和响应。

• 设备连接：准确模拟设备与安装板/支架的连接刚度（RBE2, RBE3, CBUSH, CELAS等）。过度简化为刚性连接会高估局部刚度，低估设备响应；过于柔性的连接可能不符合实际。

• 柔性部件：太阳翼帆板、大型天线等柔性部件需要精细建模（如使用板壳单元、梁单元或超单元）或使用等效动力学模型（如弹簧-质量系统）。

• 电缆与管路：大型线束或管路可能对局部质量、刚度和阻尼有影响，通常简化为附加质量或分布质量，但需评估其影响。

• 阻尼建模： 阻尼是最难准确模拟的参数之一。通常使用模态阻尼比（如2%-5%）或结构阻尼系数（G）。需要根据材料、连接形式、试验数据或经验合理选取，并理解其对结果（特别是共振峰值）的显著影响。

力学建模的要点简而言之一句话：在计算资源能够承受的范围内，最大程度上还原真实的卫星力学状态。

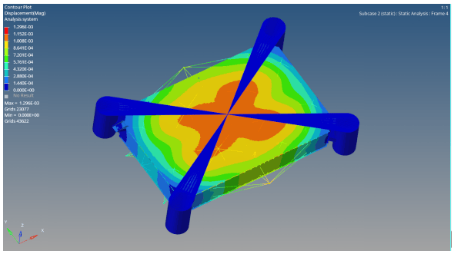

2、静力学分析体系

卫星结构必须承受发射阶段的极端载荷：

• 轴向过载：8-12g（固体火箭）或4-6g（液体火箭）；横向过载：2-4g；注：每家运载要求不一致，一般仿真时综合横向与纵向载荷取最大包络；

• 准静态载荷安全系数：1.5（金属）或2.0（复合材料）

3、动力学分析技术

（1）模态分析是卫星设计的核心环节：

• 一阶频率要求：＞25Hz（与运载火箭频率分离），具体需要避让的频率需查看响应的运载手册；

• 模态有效质量参与＞90%；

• 典型阻尼比：0.02-0.05；

（2）正弦振动分析参数：

• 频率范围：5-100Hz（验收级）、5-150Hz（鉴定级）

• 每家运载在不同的频率范围有着不同的加速度载荷，在卫星敏感点可与运载方协商下凹处理；

（3）随机振动分析参数：

• 频率范围：20-2000Hz

• 总均方根加速度：10-15grms

• 分析时长：120秒（3σ）

三、AIT与力学试验

1、单机级测试与验收

单机指构成卫星的独立设备，如电源控制器、星务计算机、载荷设备等。传统测试依赖人工逐项检测，耗时长且易出错；现代方法采用智能化并行测试系统：

• 最小系统搭建：将单机接入由综合电子（含配电/测控/星务模块）和电源控制器构成的固化平台，模拟真实星上环境

• 自动测试与判读：通过综测软件实现指令自动发送、遥测参数实时解析、阈值自动判读，支持多台单机同时测试，效率提升8倍

• 准入控制：测试合格单机方可贴签入库，避免“带病上岗”

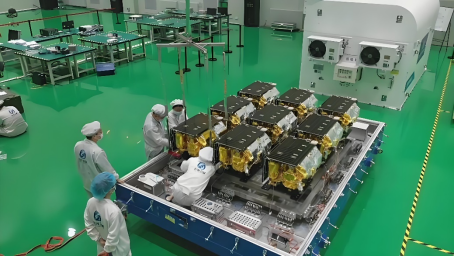

2、卫星总装（Assembly）

总装是卫星物理集成的核心，需分步实施：

• 电缆敷设与测试：铺设星内主干电缆网，完成导通绝缘检测（防短路风险）

• 单机安装与精测：依据布局图安装设备，进行精度测量（如载荷指向精度≤0.1°）

• 分系统集成：依次完成推进系统（管路检漏）、机构（太阳翼展开机构）、热控（加热片粘贴）等安装

3、整星电测试（Integration）

通过分阶段测试逐步验证整星功能，采用A/B/C三阶段法：

• A阶段（初试）：开机基础检查，验证供电安全与总线通信

• B阶段（功能测试）：分系统逐项测试，如姿轨控系统标定、载荷数据采集

• C阶段（模飞测试）：全系统联合模拟在轨任务，暴露接口时序问题

4、环境试验与验证

模拟太空环境进行极限考核，主要包括：

（1）力学试验：正弦振动（5-100Hz扫描）、噪声试验（140dB以上），检验结构强度

（2）热试验：

• 初样星免热真空试验→ 节省占罐时间

• 正样星免热平衡试验→ 缩短周期17%

（3）特殊载荷防护：如激光雷达试验需配置激光消光装置，防止杂散光损伤设备

5、发射场流程优化

精简传统操作以匹配高密度发射：

• 整星运输：取代分拆运输，减少复装风险

• 射前状态固化：取消发射场火工品展开测试，节省7天以上

• 温控策略：如激光功率放大器需提前加热至上限值，对抗入轨急速降温

四、航天卫星结构力学仿真实战

总之，卫星总体结构设计师需要持续学习，掌握新技术、新材料、新方法，才能设计出适应未来太空任务的高性能卫星结构系统。当然，对于一名初级卫星结构设计师而言，可能需要掌握卫星构想设计与卫星力学仿真即可，但是如想要向上发展，卫星整星AIT同样是不可不掌握的技能之一。
