• 工作/非工作热耗： 峰值功耗、平均功耗。
• 工作温度范围： 设备正常工作的上限和下限温度。
• 存储温度范围： 设备不通电时所能承受的极限温度。
• 安装界面与导热要求： 设备是否需要通过支架传导散热。

• 被动热控： 不消耗电能，依靠材料本身的物理特性进行温度调节。这是热控设计的主力。
• 热控涂层： 通过调节表面太阳吸收率（αs）和红外发射率（ε）来平衡吸收的外热流与向深空辐射的热量。例如，在日照区使用低αs/ε的白漆以减少吸热，在地影区或需要散热的面板使用高ε的黑漆或二次表面镜（OSR）以增强辐射散热。
• 多层隔热组件（MLI）： 俗称“金箔”，由多层高反射屏和间隔物组成，能高效地阻隔辐射传热，是卫星上最主要的保温手段，用于隔离极端的外部环境和减少内部热量泄露。
• 导热填料与导热路径： 在发热设备与安装板之间填充导热硅脂、导热衬垫或使用铟箔，以降低接触热阻。对于高功耗器件，设计导热条、热管甚至两相流体回路（LHP/CPL），将热量快速传导至radiator（辐射器）。
• 电加热器： 虽消耗电能，但因其控制简单可靠，常被归为广义的被动热控，用于在低温工况下为设备补充热量。
• 主动热控： 消耗电能，通过闭环控制实现精确温控。
• 智能电加热器： 由温度传感器（如热敏电阻）、控制器（如星载计算机）和执行器（电加热器）组成闭环回路，实现某个测点温度的精确控制。
• 可变热导装置： 如可变热导热管、微型泵驱两相回路，能够根据设备热耗的变化自动调节其传热能力，是应对大范围热耗波动的先进技术。

1. 可靠性优先： 航天领域，简单即可靠。优先选择被动热控手段。MLI和热控涂层是首选，它们无运动部件，寿命长，故障率极低。
2. 功耗与性能权衡： 电加热器简单有效，但会持续消耗宝贵的星上电能。在功耗预算紧张时，应优先通过优化隔热和导热设计来减少加热需求。
3. 重量与成本考量： MLI虽然轻，但复杂的包裹和安装会增加工艺成本。热管效率高，但重量和成本也相对较高。需要在整星的重量预算和成本预算内做出最优选择。
4. 适应性与复杂度： 对于热耗变化剧烈的设备（如间歇工作的有效载荷），被动手段可能无法满足全工况要求，此时需引入热管或主动两相回路。但这会增加系统的复杂性和研制风险。
5. 系统级思维： 热控设计不能“头痛医头，脚痛医脚”。例如，将一个设备的废热通过热管引导至另一个需要保温的设备附近，实现“废热利用”，是系统级优化的高级体现。

• 最热工况（Hot Case）： 通常组合以下条件：
• 最高外热流： 太阳常数取最大值，卫星处于β角（太阳矢量与轨道面夹角）最大的时期，使得卫星表面吸收的太阳热量最多。
• 最大内热耗： 所有设备均处于峰值功耗状态。
• 最恶劣的散热条件： 例如，辐射器部分被遮挡，或表面涂层性能因退化而变差（发射率降低）。
• 目标： 验证所有设备的最高温度不超过其上限。
• 最冷工况（Cold Case）： 通常组合以下条件：
• 最低外热流： 卫星处于长期地影期（如冬至附近的轨道），或β角最小。
• 最小内热耗： 仅维持基本系统运行的功耗，大部分设备关机。
• 最佳的散热条件： 涂层性能为初期最佳状态（发射率高）。
• 目标： 验证所有设备的最低温度不低于其下限，并据此确定电加热器的功率和控温策略。

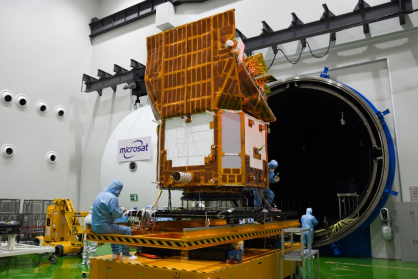

1. 热平衡试验（TBT）： 这是最重要的系统级热试验。在空间环境模拟器（真空罐）中，通过液氮冷屏模拟太空的冷背景，使用红外模拟器或太阳模拟器施加外热流，重现卫星在轨的“最热”和“最冷”工况。目标是：

• 测量整星及关键部位的温度分布。
• 验证热数学模型的正确性，通过试验数据对模型进行修正。
• 检验热控系统（特别是主动控温回路）的功能和性能。

1. 热真空试验（TVT）： 主要考核卫星在真空和温度交变环境下的功能性和可靠性。通常会在比热平衡试验更宽的温度范围（如+/-10°C的余量）内进行多个循环的高低温冲击，以暴露材料和工艺的潜在缺陷。
2. 部件级热试验： 对一些关键的单机或热控部件（如热管、MLI样品、相变材料装置）进行单独的地面测试，以获取其性能参数，为系统级设计提供输入。

1. 测点布置的“战略性”： 温度测点（热电偶/热敏电阻）的布置至关重要。应覆盖所有关键设备、热控系统关键部位（如加热器、热管冷凝端、辐射器）、以及用于模型修正的特征点（如结构温度梯度大的区域）。数量有限，必须精打细算。
2. MGSE与EGSE的兼容性： 确保地面支持设备（机械的MGSE和电子的EGSE）不会对卫星的热状态造成不可接受的干扰。例如，支撑夹具应有良好的隔热设计。
3. 安全预案与风险控制： 试验过程存在风险。必须制定详尽的应急预案，如真空罐失真空、加热器失控等。试验中需密切监视温度数据，一旦出现超温趋势，立即人工干预。
4. 数据判读与模型修正： 试验不是终点，而是新的起点。试验结束后，需立即对比试验数据与仿真预测。对于偏差较大的部位，要深入分析原因，是接触热阻取值不准？是MLI等效模型有误？还是边界条件设置不合理？并据此修正热数学模型，使其成为一个高精度的预测工具，用于指导后续型号和在轨故障预测。

通过本课程，您将获得的不仅是知识，更是能够直接应用于航天岗位的实战经验和核心竞争力。我用 40 讲实战内容、近 7 小时干货，带您从理论到实操，完整复刻卫星热控设计全流程，成为能解决实际问题的 “准航天工程师”！

无论你是航天 / 机械 / 热能专业学生，想提前积累工程经验、赢在求职起跑线；还是初入航天职场的新人，想突破 “理论懂、不会做” 的困境；或是想转行航天的技术工程师、热爱卫星技术的发烧友 —— 这门课都是你进入航天领域的 “快车道”！

提供vip群答疑和模型下载

《卫星热控全生命周期设计仿真实战》

以下是课程安排：

第一章：基础概念篇

要点1：卫星热控的任务、需求与特性

要点2：卫星热控的主要技术

要点3：卫星热控的~要工作

要点4：空间环境：发射阶段

要点5：空间环境：地球轨道空间环境

要点6：卫星热控设计的主要特点

要点7：卫星热控设计条件

要点8：卫星热控设计需要考虑的因素

要点9：卫星热控设计-工况选择

要点10：卫星热控设计方法-隔热与耦合热设计

要点11：卫星热控设计-调节方式选择

要点12：卫星常用热控制技术-传热/导热技术

要点13：卫星常用热控制技术-隔热技术

要点14：卫星热控制技术-加热与制冷技术

要点15：卫星常用热控制技术-测控温技术

第二章：卫星热设计实操篇

要点16：卫星“星卓二号”项目背景介绍

要点17：卫星热控设计思路概述

要点18：卫星的设计约束/输入-坐标系与布局设计

要点19：卫星的设计约束/输入-轨道与光照条件分析

要点20：卫星的设计约束/输入-工作模式与热耗分布

要点21：空间外热流分析

要点22：热控方案设计-等温化设计

要点23：热控方案设计-隔热设计

要点24：热控方案设计-加热回路与热敏设计

要点25：部组件热设计

第三章：卫星热仿真实操篇

要点26：卫星热仿真概述

要点27：卫星模型简化

要点28：卫星热仿真的简化与假设

要点29：卫星几何模型导入NX与界面介绍

要点30：卫星热仿真模型材料属性创建

要点31：卫星热仿真模型网格划分

要点32：卫星热仿真模型材料属性指定

要点33：卫星热仿真模型热光属性指定

要点34：特殊单机：太阳翼、多层设置

要点35：卫星热仿真边界设置-轨道热与辐射热

要点36：卫星热仿真边界设置-热载荷

要点37：卫星热仿真边界设置-热耦合

要点38：卫星热仿真解算方案设置

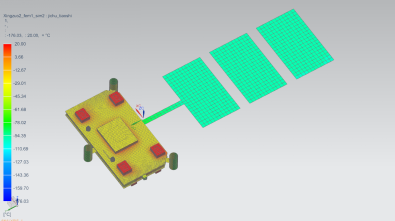

要点39：卫星热仿真后处理

要点40：卫星热仿真工况划分

要点41：卫星热仿真工况1：主动段仿真

要点42：卫星热仿真工况2：入轨段仿真

要点43：卫星热仿真工况3：待命模式

要点44：卫星热仿真工况4：轨控模式

要点45：卫星热仿真工况5：任务模式

要点46：卫星热仿真工况6：安全模式
