在航天任务不断追求更高分辨率、更精准指向和更稳定平台的今天，卫星结构在轨的热诱导变形，已成为制约性能提升的关键瓶颈之一。本文将从专业角度，系统阐述卫星热变形的背景、分析内容、核心步骤与准确度验证方法。另外推荐读者朋友关注我的卫星结构力学与卫星全生命周期热控干货内容。

为什么要对卫星在轨做热变形分析

空间热环境引起的性能挑战

卫星在轨运行时，其外部热环境极为严酷且动态变化。向阳面承受超过1366 W/m²的太阳常数辐射，温度可急剧升高至+150°C以上；而背阳面则面向温度约为3K的宇宙深冷背景，温度可骤降至-150°C以下。更为复杂的是，由于卫星结构几何形状的复杂性、材料热物性的多样性以及多层隔热组件（MLI）等的局部遮挡效应，整星会形成一个高度非均匀、非稳态的三维温度场。

卫星热变形的本质，正是这种不均匀的温度分布导致结构材料产生非协调的热应变。根据固体力学的基本原理，热应变εth可表示为： εth = α * ΔT 其中，α为材料的线膨胀系数（CTE），ΔT为相对于参考温度的变化值。当这种应变在结构中受到约束或分布不均时，就会引发结构整体的位移与转动，即热变形。

其对卫星任务的负面影响是系统性的：

光学系统失调：对于高分辨率光学遥感卫星，相机主镜与次镜之间微米甚至纳米级的相对位移或转角，会直接引入波前误差，导致调制传递函数（MTF）下降，图像质量劣化。
姿态控制精度恶化：结构热变形会改变星敏感器（高精度姿态测量基准）与有效载荷（如相机、天线）之间的安装矩阵，造成姿态确定误差。此外，大型柔性附件（如太阳翼）的周期性热变形会产生持续的低频微振动，挑战姿态控制系统的稳定度。
射频与激光载荷性能衰减：对于合成孔径雷达（SAR），天线阵列的平面度是电性能的核心。热变形会改变天线阵元的相对位置，导致相位误差，造成增益下降和旁瓣电平抬高。对于激光通信终端，光机结构的热变形会破坏其严格的准直性，导致光链路中断。
机构运动功能风险：天线展开机构、扫描指向机构等活动部件，可能因热变形导致运动副间隙改变，引发卡滞或驱动扭矩异常，威胁任务安全。

因此，对卫星在轨热变形进行精确的预测与分析，已成为高精度航天器设计流程中不可或缺的一环。

卫星热变形分析核心内容有哪些？

构建“热-力”顺序耦合的全流程框架

一套完整的卫星热变形分析，遵循“热-力”顺序耦合的分析范式。其核心内容可归纳为以下两个层面：

第一层面：理论基础与原理

热变形机理：深入理解空间外热流（太阳直射、地球反照与红外辐射）的周期性变化，以及卫星自身的热控设计如何共同作用，形成在轨温度场。
影响分析：需建立从结构变形到系统性能的定量映射关系。例如，通过建立光学系统的光机集成模型，将结构变形结果转换为光学性能指标（如波前误差、焦点移动）的变化。
分析原理：核心是掌握顺序耦合分析方法。即首先通过热分析获得卫星在特定工况下的温度场T(x,y,z,t)，然后将此温度场作为体载荷，施加到结构有限元模型上进行静力学分析，求解位移场U(x,y,z)。其控制方程简化为：

热分析：求解热传导与辐射方程，获得温度分布。
结构分析：求解平衡方程 ∇·σ + f = 0，其中应力σ由机械应力σmech和热应力σth = D : (ε - αΔT) 共同构成。

第二层面：工程仿真与实现

此层面涉及具体的工业软件工具链，通常包括：

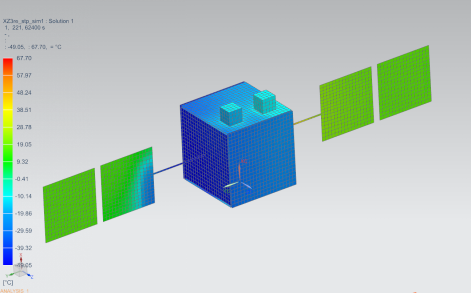

（1）热模型建模与仿真：使用系统级热分析软件（如Thermal Desktop, UG-NX）建立卫星的热网络模型或有限元热模型，进行在轨极端工况和稳态工况的仿真，计算得到整星的温度分布。

（2）结构有限元模型建模：使用通用前处理软件（如NX/Nastran, Altair HyperMesh）建立卫星的细节有限元模型，网格类型与热模型可能不同，但需保证几何外形的一致性。

（3）温度场映射：这是连接热分析与结构分析的技术枢纽。需要将热模型网格节点上的温度数据，通过插值算法（如最近邻、形函数或距离加权平均）精确地传递到结构模型网格的节点上。

（4）热变形求解与后处理：在高级结构分析软件（如Abaqus, MSC Nastran）中，导入已施加温度载荷的结构模型，进行静力学求解。后处理阶段，需重点关注关键载荷路径（如相机光路）上的相对位移、安装界面的转角，并进行定量评估。

标准的卫星整星热变形分析步骤是什么

拆解核心工程流程

一个标准的卫星整星热变形分析，可细化为以下关键步骤：

1、模型准备与确认：

（1）结构有限元模型：确保模型包含所有主承力结构、次结构与关键载荷安装界面。网格质量需满足静力学分析要求，并关注不同材料连接处的节点融合。

（2）卫星热模型：确保模型准确反映了卫星的外形、表面热物性（α/ε）、内部热耗及热控措施（加热器、热管等）。

2、温度场求解与导出：

（1）在热分析软件中设置轨道参数、卫星姿态、内外热源等边界条件，进行瞬态或稳态热分析。

（2）在关心的稳态或瞬态时刻，导出整个模型的节点/单元温度结果文件。

3、温度场映射（核心步骤）：

（1）网格与坐标导出：分别导出热网格和结构网格的节点编号、坐标信息。

（2）网格对齐：在专业前处理软件（如HyperMesh）中，确保两个模型在全局坐标系下空间位置完全对齐。

（3）执行映射：利用脚本或软件内置功能，执行温度数据从热网格到结构网格的插值传递。此过程必须进行抽样验证，确保温度场传递的物理合理性与精度。

4、结构分析设置与求解：

（1）在结构分析软件（如Abaqus）中导入结构模型。

（2）材料属性定义：正确定义所有材料随温度变化的弹性模量、泊松比和最关键的热膨胀系数（CTE）。

（3）边界条件与载荷：施加合理的结构边界条件（如在接口圈施加固定约束），并将映射得到的温度场以“预定义场”的形式导入。

（4）求解：提交线性或非线性静力学分析作业。

5、结果后处理与工程评判：

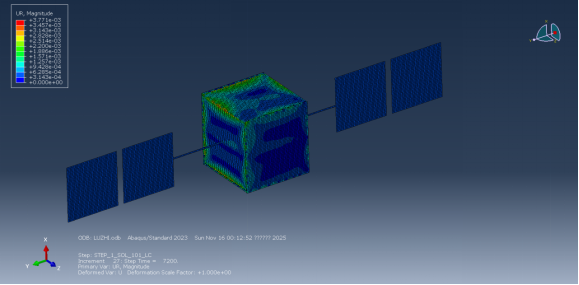

（1）获取整星变形云图，了解整体变形趋势。

（2）提取关键结果：这是分析的最终目的。需定义并输出关键点对的相对位移（如相机主次镜中心点）、关键平面的转角（如星敏安装面）、以及天线反射面的表面精度（RMS）等。

（3）容差对比：将分析得到的变形量与光学、射频等系统的性能容差进行对比，给出是否满足设计要求的明确结论。

如何确保卫星热变形仿真结果的置信度

仿真结果的工程价值完全取决于其准确度。为确保热变形分析的可信性，需进行多层次的验证与确认：

1、模型层面的验证：

o 热模型验证：通过整星级热平衡试验（TBB），在真空罐中模拟空间热环境，将试验测得的温度响应与热模型的预测结果进行对比，修正模型中的热参数、边界条件和接触热阻，直至误差在可接受范围内（通常±5°C以内）。

o 结构模型验证：通过结构模态试验，对比试验测得的固有频率、振型与结构有限元模型的分析结果，用以修正模型的刚度、质量分布与连接刚度。

2、流程层面的验证：

温度映射验证：在完成映射后，需选取具有代表性的点（如高温点、低温点、梯度剧烈区），对比映射前后的温度值，并可视化结构模型上的温度云图，确保无数据传递错误且物理意义正确。

3、结果层面的合理性判断：

o 量级估算：利用公式 ΔL = α L ΔT 对典型结构（如一个1米长的复合材料杆件，在100°C温差下）进行变形量级估算，确保有限元结果处于合理的数量级。

o 趋势与物理一致性：分析变形形态是否符合物理直觉。例如，向阳面结构是否呈现整体膨胀？不同CTE材料连接处是否出现预期的弯曲变形？

4、不确定性量化：

工程中存在诸多不确定因素，如材料参数的分散性、涂层性能在轨退化、装配应力等。进行参数敏感性分析或蒙特卡洛模拟，评估关键输入参数的不确定性对最终变形结果的影晌，从而给出一个统计意义上的变形分布区间。这比单一的确定性分析更能为系统设计提供科学的裕度指导。

卫星力热耦合与热变形干货视频教程

卫星热变形分析是一项集热物理、固体力学、材料科学及数值仿真于一体的综合性学科。它要求工程师不仅精通理论原理和软件操作，更需深刻理解航天任务的实际需求，并将试验验证与不确定性分析贯穿于整个流程。通过建立一套严谨、规范的分析流程，并持续进行模型与方法的校正，我们能够越来越精确地“预见”卫星在轨的形变行为，从而在设计阶段采取有效的抑制或补偿措施，为打造下一代超高精度卫星平台奠定坚实的技术基础。

强烈推荐读者学习我的视频课程《卫星力热耦合&热变形仿真分析实战课》。

可回放，开发票，奖学金，加餐

提供vip群答疑/相关学习资料

航天卫星力热耦合&热变形高级仿真分析实战：解锁航天力热应力仿真进阶核心技能

本课程聚焦航天领域整星热变形仿真需求，适用于航天工程师日常设计、性能评估与复杂问题解决，高校相关专业学生毕业设计、科研课题落地，以及 CAE 工程师技能升级。通过 “星卓三号” 整星实战案例，传授 UG/NX、HyperMesh、ABAQUS 多软件协同技巧，攻克温度场映射核心难点，提供标准化仿真工作流。学员可快速掌握全流程实操，获得直接落地的工程解决方案，既助力工程师提升设计精度，也为学生衔接职场、技术人员突破技能瓶颈赋能。

特别提示：课程大纲仅供参考，以实际更新为准，会持续加餐内容，由于内容产品特殊，版权保护需要，强烈推荐用户加入作者的VIP群，关于课程任何困惑，不清楚的你都可能在群里得到答案和服务。在VIP群可以交流航天行业相关资料，就业机会等超值福利。

第一章：基础知识篇——构建理论基石

第1讲：课程概述（明确课程目标与价值）。

第2讲：卫星热变形概述（了解什么是卫星热变形及其重要性）。

第3讲：热变形将给整星带来怎样的影响，深入剖析热变形对卫星性能（如结构完整性、姿态控制、载荷精度）的致命影响。

第4讲：卫星的热变形分析思路与原理：详解“热-结构顺序耦合分析”的核心思想与技术路线图。

第5讲：本课程选用仿真软件介绍，介绍为何及如何协同使用UG/NX、HyperMesh、ABAQUS等软件。

第二章：卫星整星热变形仿真实战——全流程演练

本章是课程核心，我们将一步步完成整个仿真项目：

第6讲：卫星模型-星卓三号模型介绍：认识我们的分析对象。

第7讲：卫星结构有限元模型建模与仿真，在结构软件中建立整星的有限元模型。

第8讲：卫星热模型建模与仿真：建立用于热分析的有限元模型。

第9讲：温度数据导出

第10讲：温度数据整合：从热分析结果中提取并整理整星的温度场数据。

第11讲：UGNX中bdf格式文件导出：准备结构网格文件。

第12讲：Hypermesh热网格导入与结构网格对齐：在专业前处理软件中对齐热模型与结构模型的网格。

第13讲：结构模型与热模型网格编号与坐标导出：为温度映射做准备。

第14讲：热模型温度映射至结构模型：（核心步骤）将热分析得到的温度场精确加载到结构网格的每一个节点上。

第15讲：ABAQUS中模型预处理：在ABAQUS中设置材料属性、边界条件等。

第16讲：ABAQUS中温度载荷加载：导入已完成映射的温度场作为载荷。

第17讲：卫星热传导分析与后处理

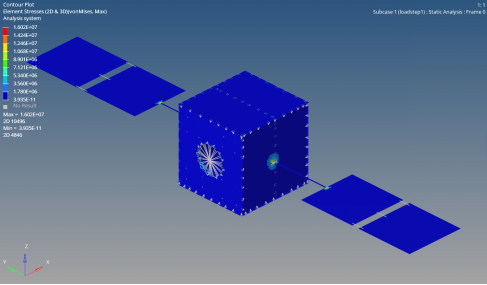

第18讲：卫星热变形分析与后处理，进行最终的结构力学求解，并对热应力、热变形云图等关键结果进行专业解读与分析，评估其对整星的影响。
