为什么挤压仿真要用LS-DYNA？我手搓了一份电池包国标挤压仿真工程实操指南
导读：关于电池包结构仿真，我写过技术文章超充标准再升级！Ansys动力电池包系统结构模态振动冲击疲劳全流程实战-无缝衔接 。以某车企800V高压平台电池包为例，详解基于ANSYS的结构刚度强度、模态、随机振动、冲击、挤压、多姿态跌落、振动疲劳仿真分析方法，而本文我将聚焦动力电池挤压仿真工况。

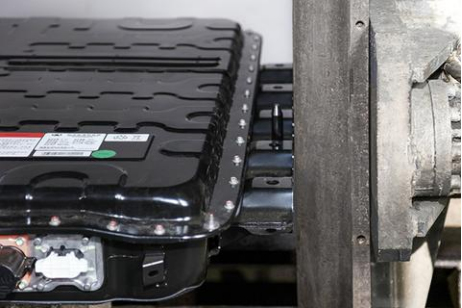

做动力电池包结构仿真的工程师，挤压分析是绕不开的一道坎。GB 38031国标明确要求，电池包受多方向挤压后不能起火爆炸。但挤压仿真做起来问题一大堆：模型不收敛、应力结果不准、仿真和试验数据对不上。
那么挤压仿真的难点在哪？
简而言之，挤压仿真是一个强非线性问题：几何大变形、材料塑性、接触摩擦，三个非线性叠在一起，那么隐式求解很容易发散，这就是为什么挤压分析几乎都用LS-DYNA显式求解的原因。
一、为什么挤压仿真要用LS-DYNA？
很多人问：ANSYS中的静力学分析、瞬态动力学模块不能做挤压吗？理论上可以，但工程上几乎没人这么干。
核心原因：挤压是强非线性大变形问题，隐式求解极难收敛。
挤压过程中，电池壳体发生大变形、材料进入塑性、接触状态不断变化，这三个非线性叠加在一起，隐式求解器的每一步迭代都很难收敛。经常是算了几十个子步，最后一步发散，前面全白算。
LS-DYNA用的是显式求解算法，每个增量步内不需要进行迭代求解，无需形成切线刚度矩阵，按时间步一步步往前推，适合处理大变形、冲击、碰撞这类强非线性问题。
挤压虽然是准静态过程，但用显式算法做，收敛性好得多。

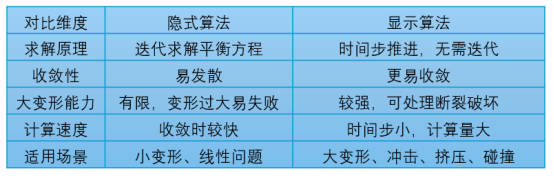

隐式vs显式挤压仿真对比表
工程做法：Workbench做前处理（建模、网格、接触设置），LS-DYNA做求解，结果再导回Workbench后处理，这就是联合仿真的标准流程。

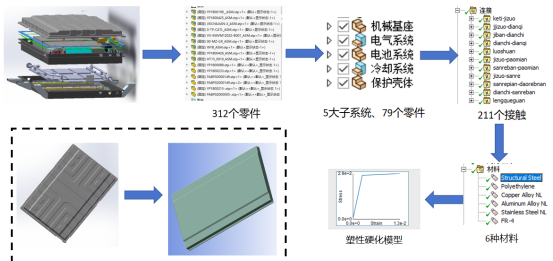

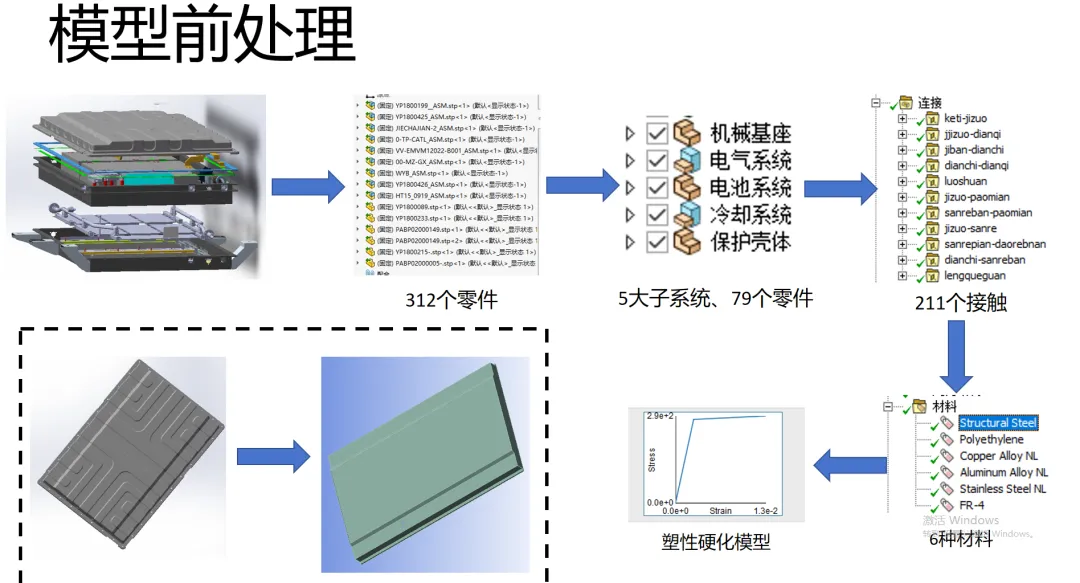

二、模型简化：312个零件怎么精简到79个

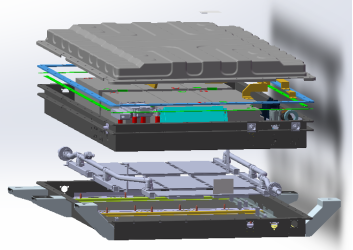

真实的电池包有几百个零件：电芯、模组、壳体、冷却板、铜排、螺栓、线束……全部按真实细节建，网格量能到上千万，根本算不动。
挤压仿真的模型简化原则：保留承力结构，去掉非关键细节。
一个典型的电池包，可以按功能分成5大子系统：机械基座、电气系统、电池系统、冷却系统、保护壳体。每个子系统里，只保留对结构强度有贡献的零件，小零件、非承力件全部简化或去掉。

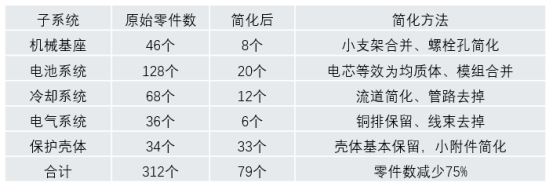

电池包模型简化对照表
简化的底线：
1、挤压方向上的承力结构不能简化；
2、侧向挤压时，侧边框、加强筋、横梁这些是主要承力件，必须保留真实结构；
3、电芯可以用等效均质体代替，但刚度和强度参数要校准。
三、材料模型：塑性硬化是关键
挤压仿真中，材料模型的选择直接决定结果准不准。很多人用理想弹塑性模型，结果算出来的变形和应力差很多。
挤压仿真推荐用塑性硬化模型。电池壳体一般用铝合金或高强钢，这些材料进入塑性后有明显的硬化效应，不是理想的弹塑性。如果用理想弹塑性，材料屈服后应力不再增加，变形会偏大，算出来的挤压抗力偏小。

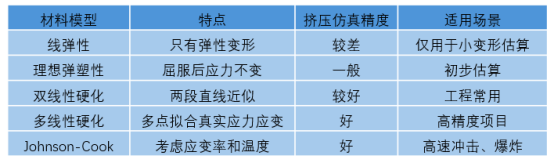

常用材料模型对比表
实操建议：普通挤压仿真用双线性硬化模型就够了，需要更高精度的话用多线性硬化，把材料的真实应力应变曲线输进去，如果是高速碰撞，再考虑Johnson-Cook模型。
四、接触设置：自接触不能忘
挤压仿真的接触设置比普通静力学复杂得多。大变形过程中，很多原来不接触的面会碰到一起，还有壳体自身的折叠接触。
挤压仿真必须设置的三类接触：
第一类：压头与电池包的接触。这是最基本的，压头设为刚体，电池包设为柔性体，摩擦系数取0.1~0.3。
第二类：电池包内部各部件的接触。壳体和模组、模组和底板、各个零件之间的接触都要设全，漏掉一个接触，结果就差很多。
第三类：自接触。这是最容易忘的。挤压大变形时，壳体可能会自己和自己接触（比如侧壁向内弯折后内外壁碰到），如果不设自接触，网格会互相穿透，结果完全失真。

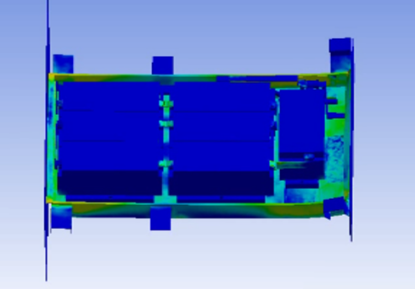

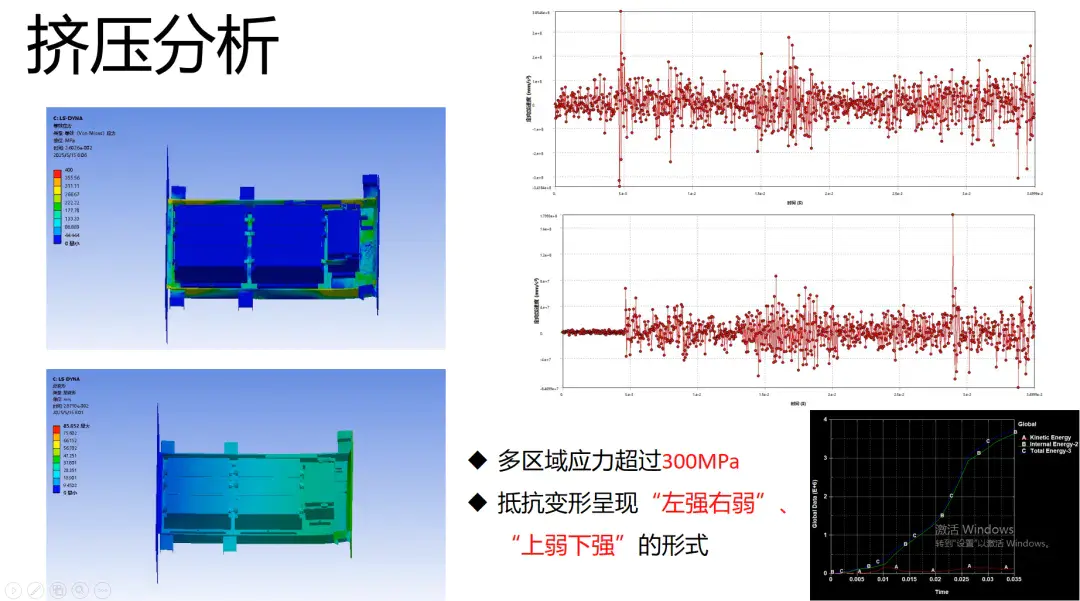

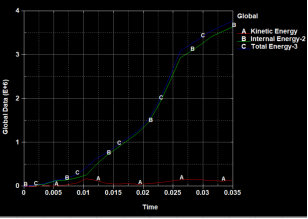

五、结果分析：看什么、怎么判断合格
挤压仿真跑完了，结果怎么看？怎么判断合不合格？国标挤压的合格判据：挤压后不冒烟、不起火、不爆炸。但仿真没法直接算起火爆炸，只能通过结构变形来间接判断。核心看三个指标：
第一，最大挤压位移。国标要求挤压到一定位移（通常是电池包宽度的1/3）后保持10分钟。仿真要看达到这个位移时的挤压力是多少。
第二，电芯区域变形量。如果电芯被挤压变形超过阈值，就有内部短路起火的风险。一般认为电芯压缩量超过15%就很危险。
第三，应力分布和危险区域。看哪些地方应力超过材料强度，可能发生断裂。壳体断裂后压头直接压到电芯，风险就大了。

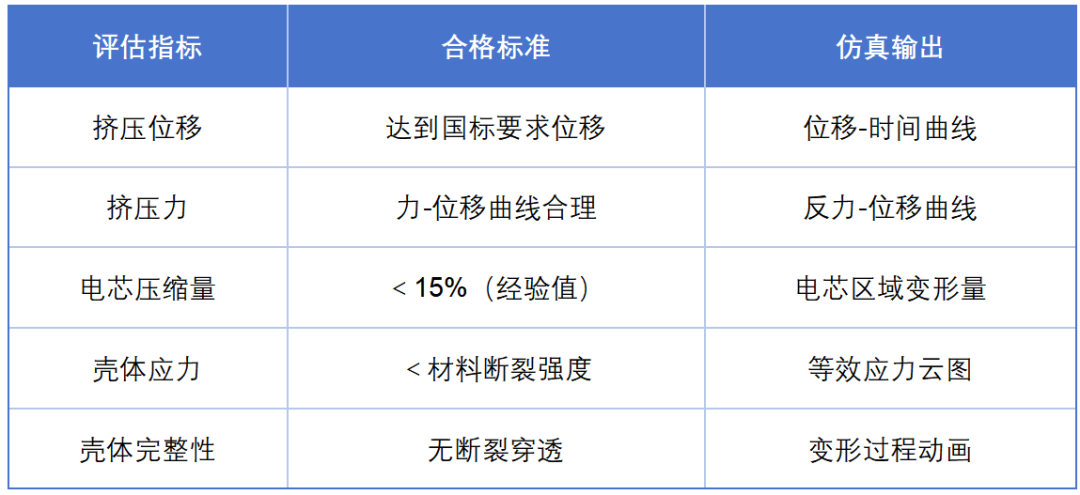

挤压仿真结果判据表
六、动力电池包结构仿真理论应用34讲
电池包挤压仿真的核心，是用显式算法处理强非线性问题。模型简化要抓住承力结构、材料模型要考虑硬化、接触设置要全面、结果判断要结合工程经验。记住：挤压仿真不是追求和试验100%一致，而是提前发现风险、优化结构、减少实物试验次数，能做到趋势对、量级对，就已经很有价值了。

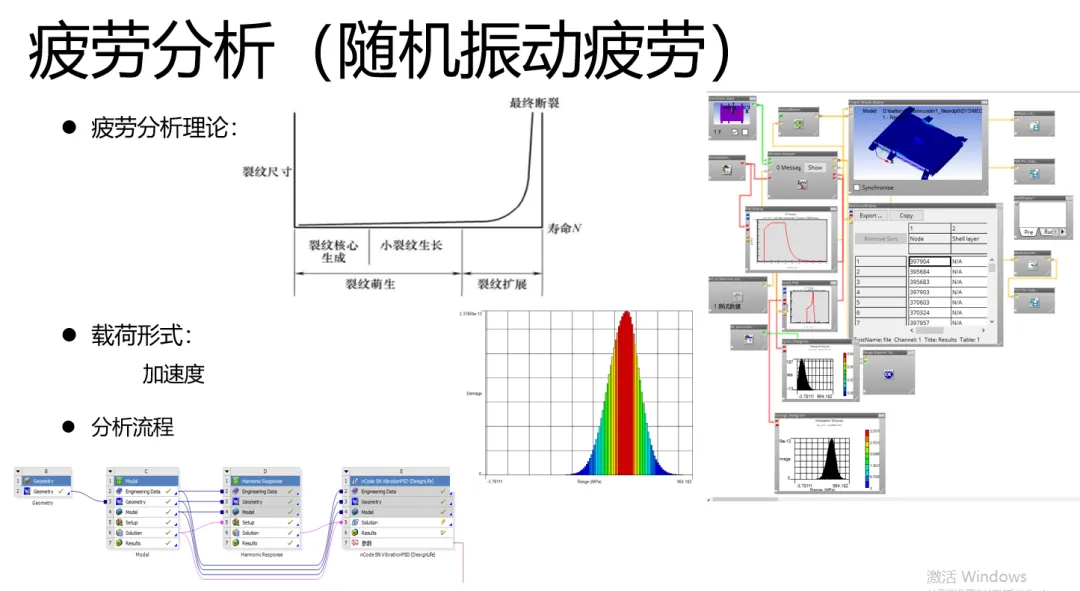

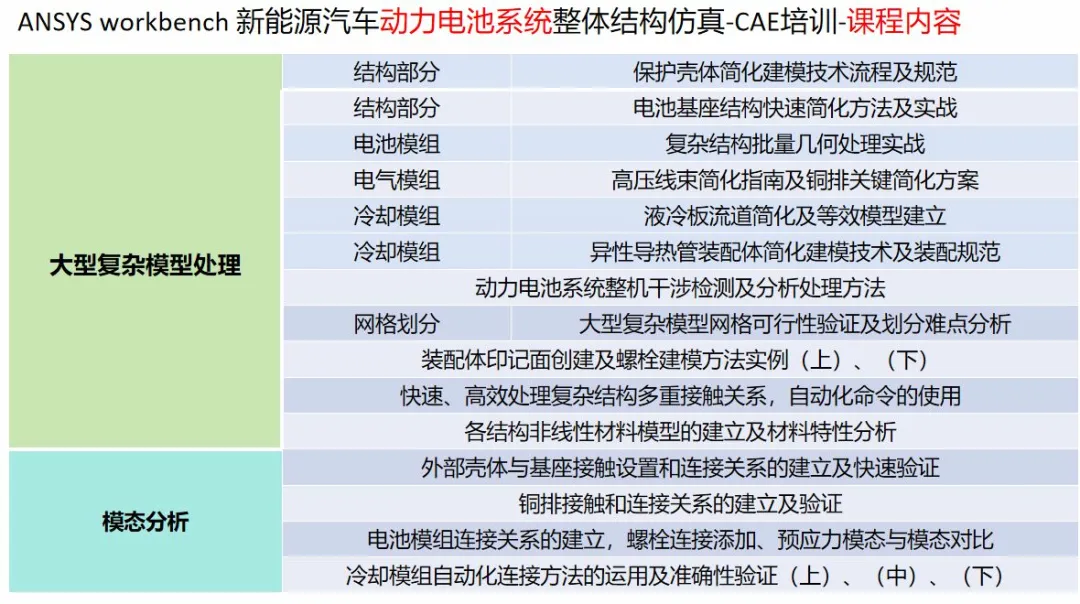

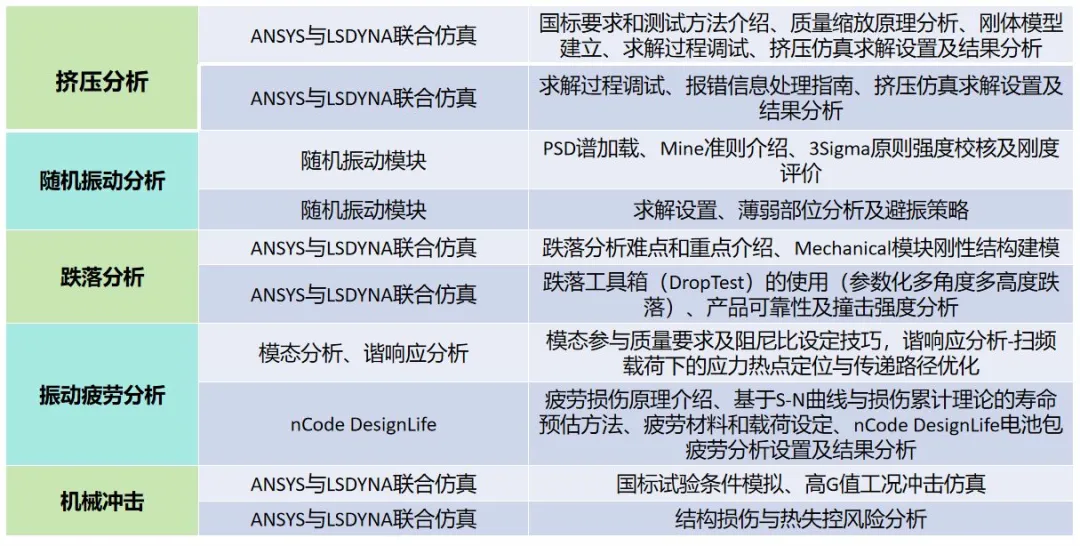

更多内容，请读者关注我的视频课程《ANSYS汽车动力电池结构CAE分析34讲》涵盖复杂模型处理-大规模网格处理-电池系统国标仿真-模态、谐响应、随机振动、跌落、挤压、冲击、疲劳分析， 共计34讲，基于ANSYS Workbench、LS-DYNA、Ncode，系统讲解动力电池结构仿真分析方法，帮助学员掌握国标合规仿真、复杂模型处理、多物理场耦合分析等核心技能。为学员提供VIP群答疑、持续加餐内容、分享行业相关学习资料。
