ANSA 涡轮机械六面体网格划分自动化工具系列:Blade 工具

4月前浏览929




简介

本文将介绍 ANSA Turbo 模块下的 Blade 功能。作为专为涡轮机械叶片开发的结构化网格划分自动化工具,Blade 工具适用于轴流式叶片的六面体网格划分。这一工具能够根据叶片的三维形态自动识别流道区域并划分 Hexa Block 盒子,从而快速生成六面体网格。用户仅需预先定义好 Property,并输入合适的网格参数,工具将自动完成整个流程,提高工程师建模的效率,也确保了涡轮机械仿真中对网格一致性、可控性与精度的严格要求。


前期准备


在使用 Blade 功能前,为方便工具中的自动化模板进行各区域的正确识别,需要预先为叶片的几何模型划分 Property。

以下图 1 的叶片为例,需要划分出 Blade, Hub, Shroud, Inlet 和 Outlet 五个 Property。这一操作可以借助 Geometry 菜单下的 Set PID 功能完成。

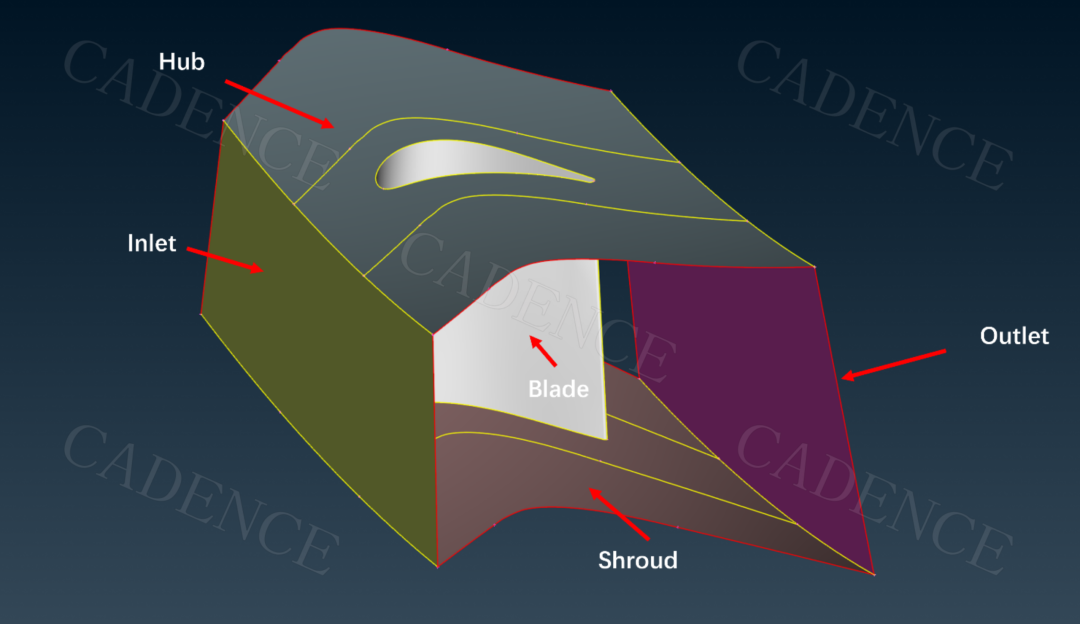

图 1 为轴流式叶片划分 PID

此外,需指定前缘和后缘的特征线,并分别保存在 Set 中。将 Set 命名为 LE (Leading Edge)和 TE (Trailing Edge)以做区分,如图 2 所示。

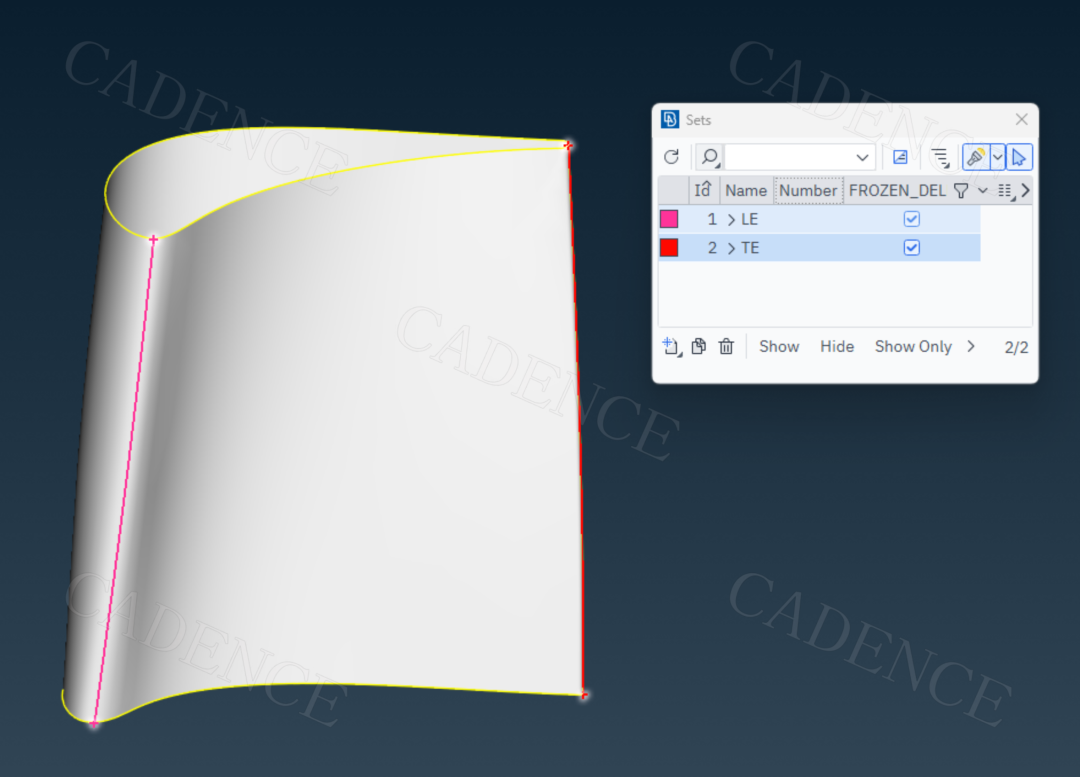

图 2 为轴流式叶片指定前缘/后缘


定义叶片级参数


完成 PID 分配及前缘线、后缘线的定义后,即可使用 Blade 功能为叶片构建结构化六面体网格。

Blade 功能位于 Hexa Block 菜单下的 Turbo 模块中,以 CFD 布局打开 ANSA 时,Hexa Block 菜单将默认位于页面上方的菜单栏中。

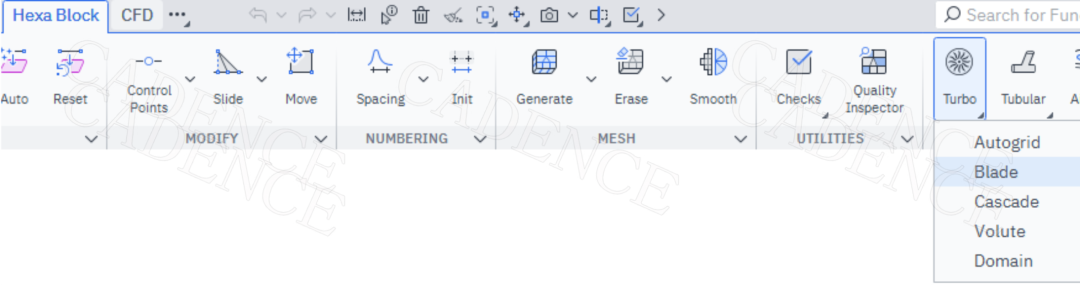

图 3 Blade 功能位置

Blade 的功能窗口如图 4。第一步需要指定叶片级参数,即周期性流道的数量、旋转轴和计算域。

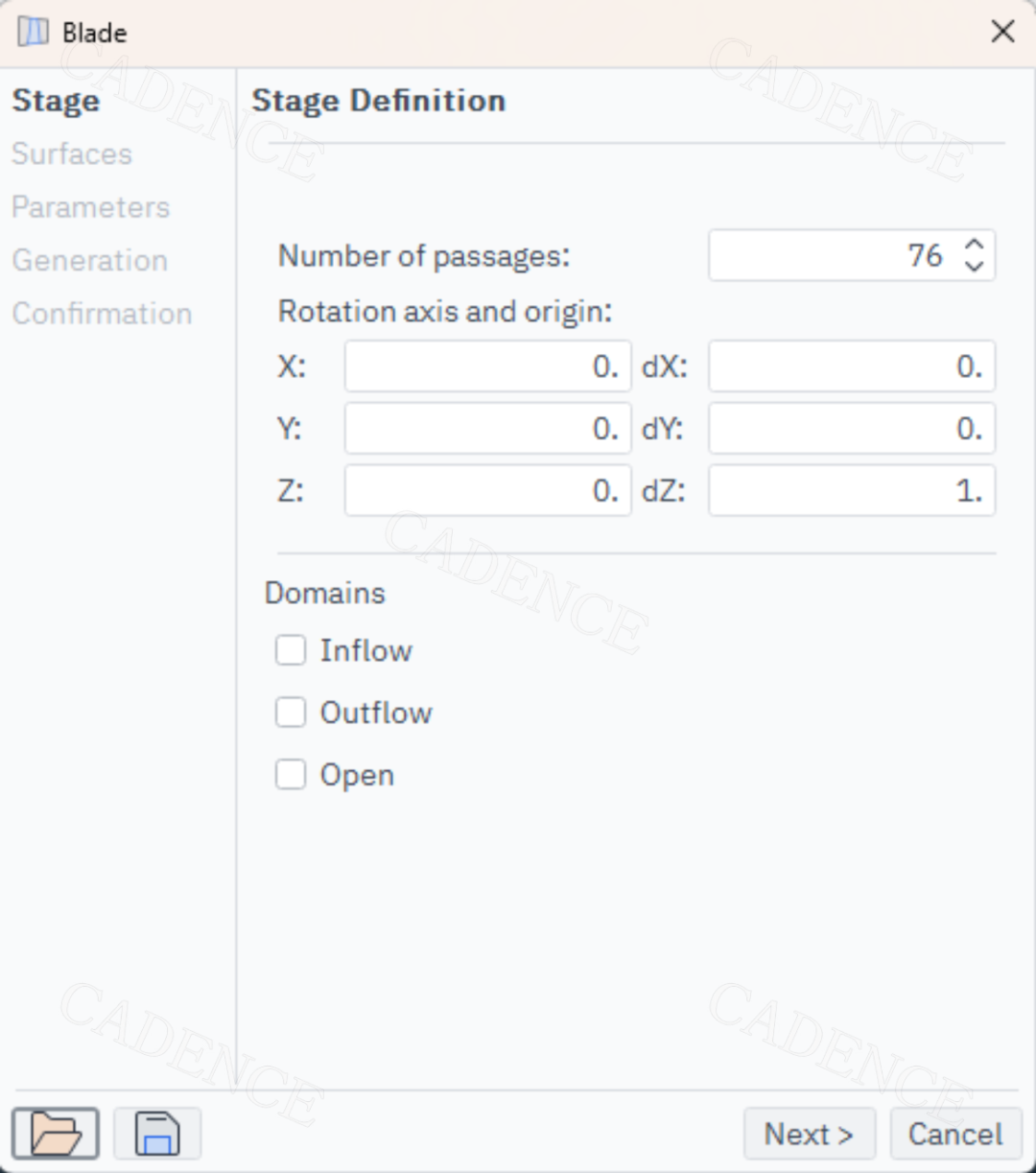

图 4 Blade: Stage Definition

对于本例而言,在 Number of passages 处输入 76,即周期性通道数为 76 个。

在 Rotation axis and origin 中,选择全局坐标轴的原点为旋转轴原点,Z 轴为轴向。除了直接输入数值外,也可以通过在 ANSA 图形区中点击两个点定义矢量的方式来定义旋转轴。

Domains 分类中,如果包含 Inflow,Outflow 或 Open 的区域可以相应勾选,并在前一步中为这些区域划分 PID,本例中保持默认不勾选。

窗口左下角还有一个文件夹和保存的图标,代表此功能中用到的参数可以保存为模板并在后续应用中使用。


定义叶片表面边界


第二步是定义叶片表面边界。

Tip 指定叶片在 Hub 或 Shroud 侧的尖端,这里选择 No tip。

Leading edge/Trailing edge 用于指定前缘/后缘的形状,可以选择 Rounded 或 Blunt,本例模型为 Rounded。

Fillet 指叶片和 Hub/Shroud 连接位置是否存在圆角,此处选择 No fillet。

Periodic sides 用于定义周期性边界,如果选择 Calculated 则会根据当前的参数设置计算周期性边界,此外也可以选择 Specific 并指定相应的表面为周期性边界。

在 Property 命名恰当的情况下,窗口下方的 Surface 和 Property 栏将会自动匹配,如图 5 所示,否则需要手动选择。在 LE Set 和 TE Set 中指定前缘线和后缘线所在的 Set,在命名恰当时同样会自动匹配。

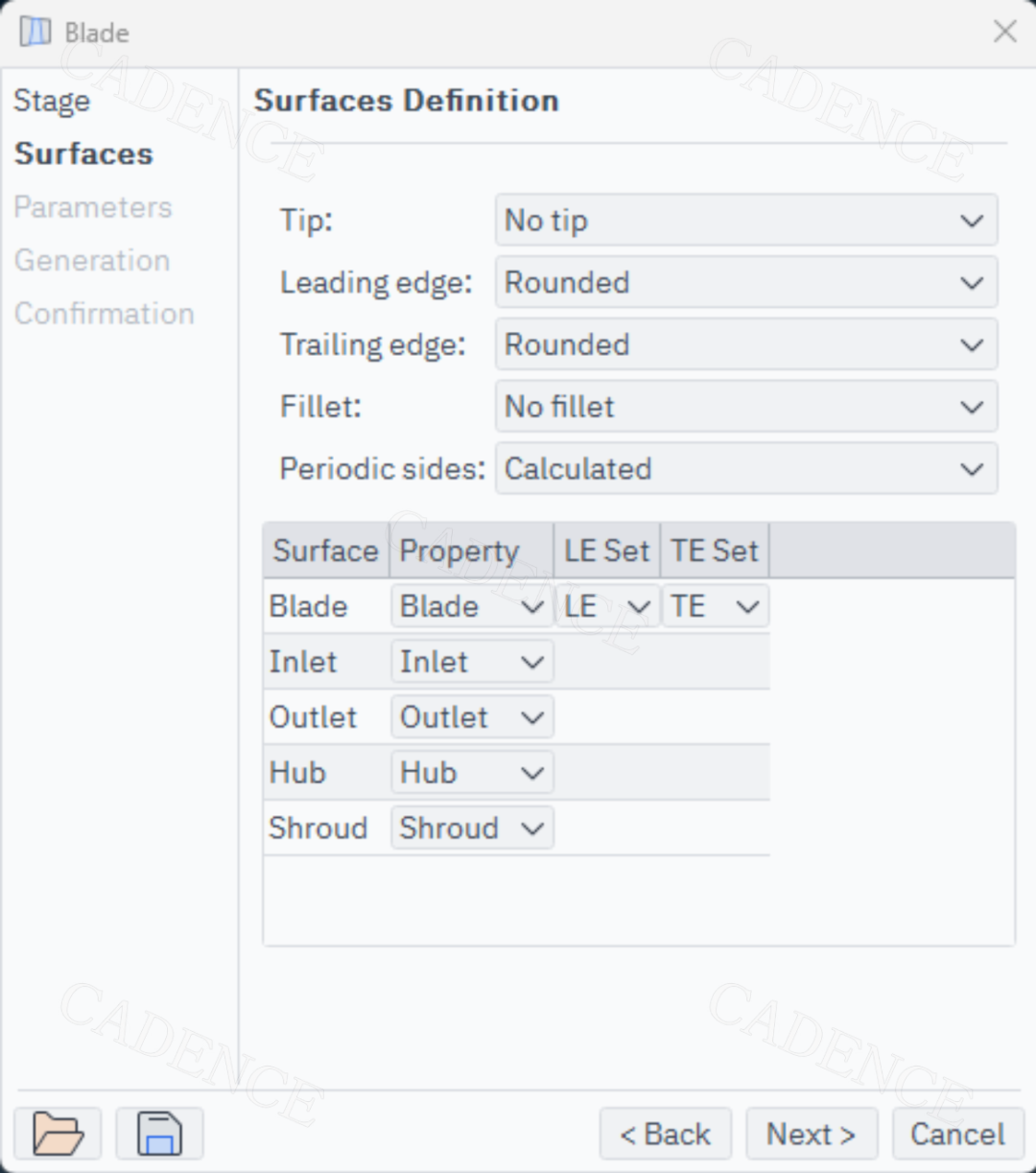

图 5 Blade: Surface Definition


指定网格参数


第三步为指定网格参数,分为对网格尺寸的定义,及对叶片/流道顶端/流道底端的细化设置,也相当于边界层的设置。

对于网格尺寸,有三种定义方式:Automatic, Number per direction 和 Advanced。

在 Automatic 模式下,仅需指定总单元数和增长率,ANSA 将会自动计算网格尺寸。

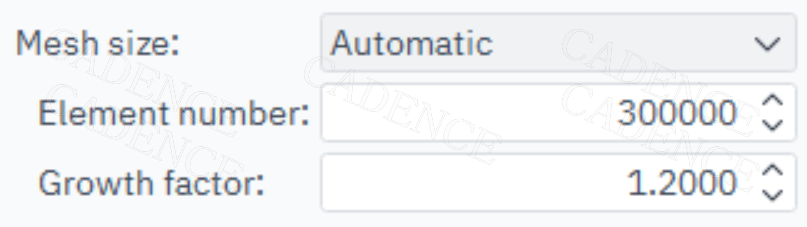

图 6 Mesh Size: Automatic

Number per direction 模式可以指定三个维度的网格层数(Inlet to outlet,Hub to shroud,Blade to blade)及增长率。

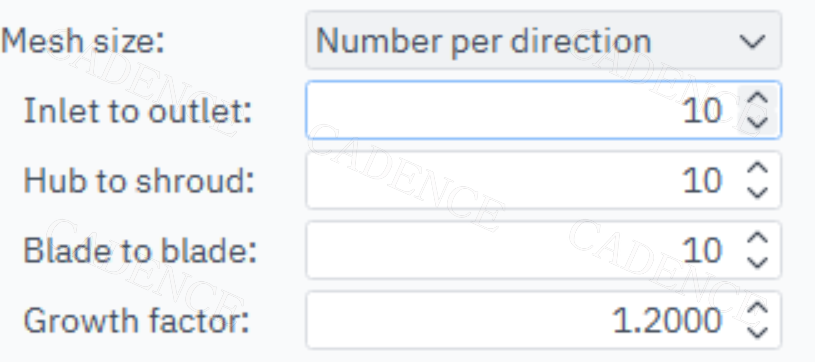

图 7 Mesh Size: Number per direction

Advanced 模式下,需要指定最大和最小的网格尺寸、增长率以及畸变角度。

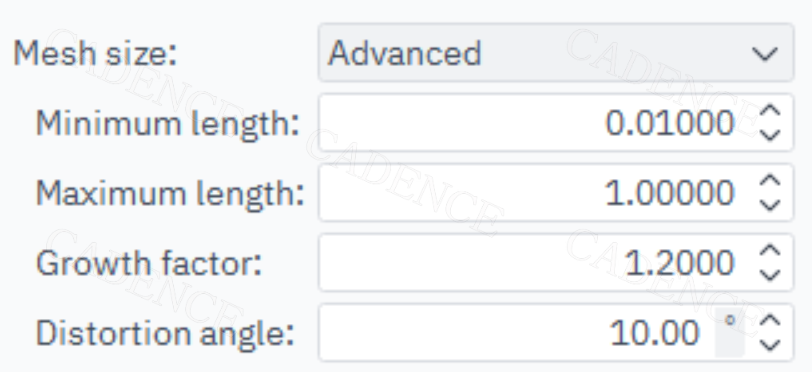

图 8 Mesh Size: Advanced

对于叶片/流道顶端/流道底端的细化设置,一般来说仅需要指定第一层高度和增长率。但对于 Blade refinement 而言,当 Mesh size 设置为 Automatic 或 Number per direction 时还可指定更多网格细化的方式,包括 Automatic,Distance 和 Number of steps。

选择 Automatic 时 ANSA 会自动计算,除第一层高度和增长率外无需额外定义。

选择 Distance 时需要额外指定偏移距离。

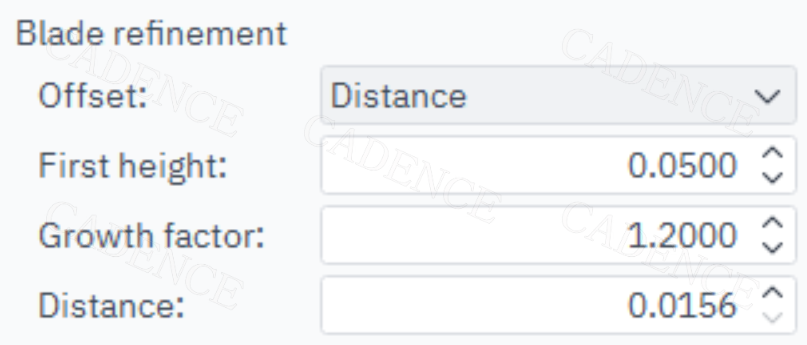

图 9 Blade Refinement: Distance

选择 Number of steps 则需额外指定偏移方向上的层数。

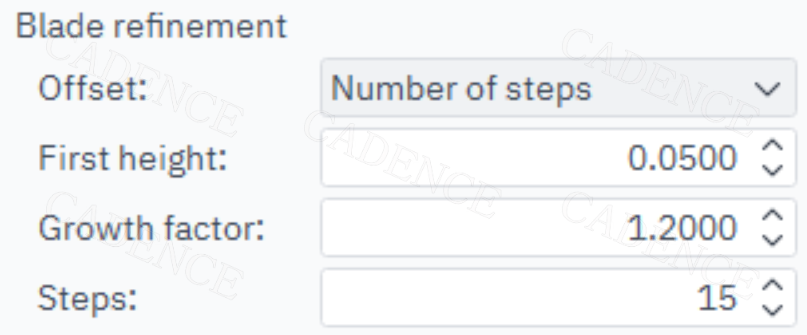

图 10 Blade Refinement: Number of steps

在本例中,我们采用如图 11 所示的网格参数设置。

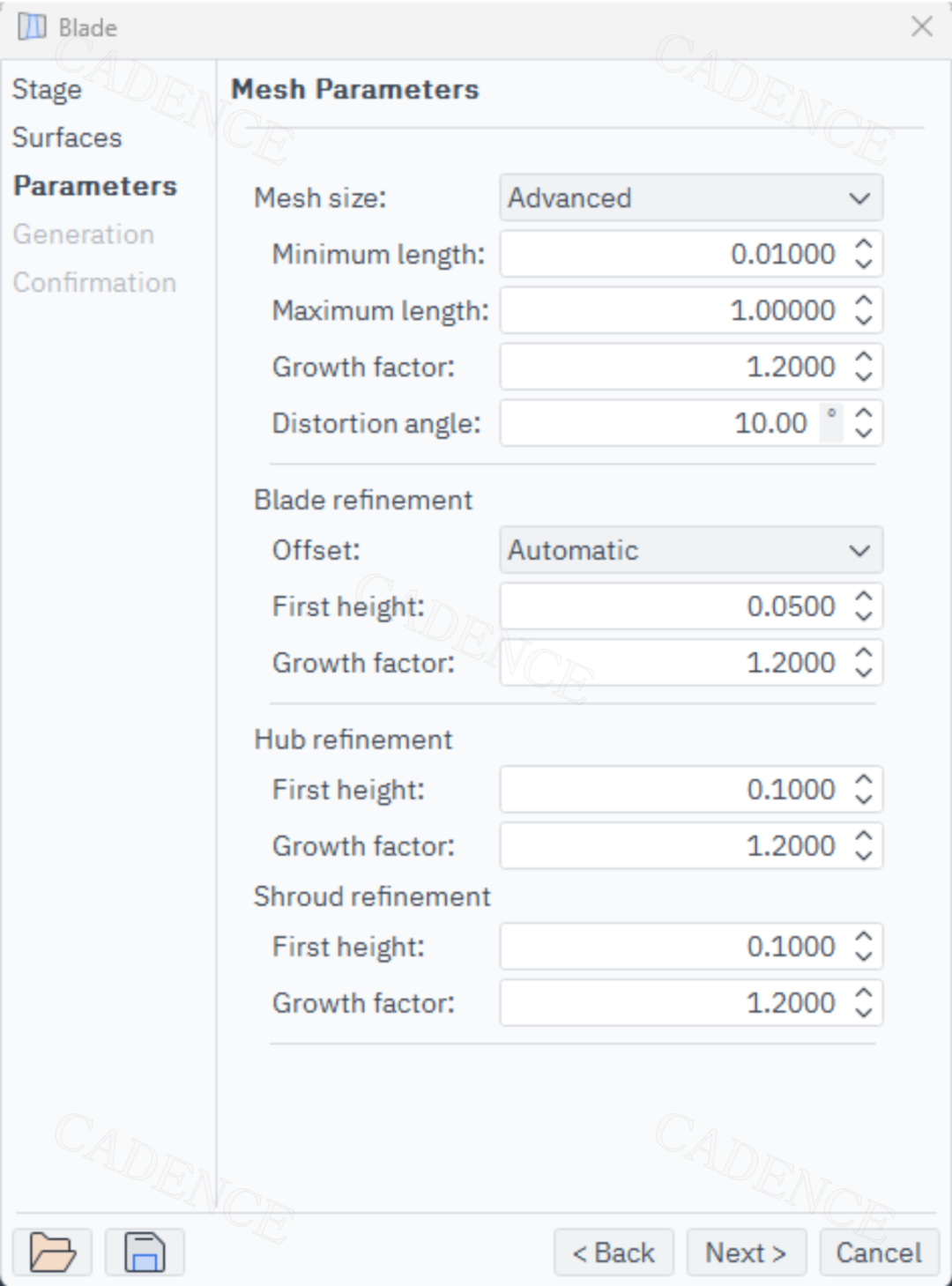

图 11 Blade: Mesh Parameters


指定网格生成相关参数


第四步需要指定网格生成相关的参数。

生成网格后体网格将自动保存在 fluid 类型的 property 中,因此需要在 Fluid property name 指定该 property 名称,此处保持默认为 Fluid。

用户可以在 Number of passages to mesh 中指定将划分网格的通道数目,本例中设置为 1。

Generate shell mesh 和 Generate volume mesh 代表是否生成面网格和体网格,如果均不勾选,将只划分盒子而不生成网格,此处保持勾选。

Calculate on multiple sections 主要针对高度弯曲的叶片,当需要计算截面上的网格时需要勾选此选项,此处不勾选。

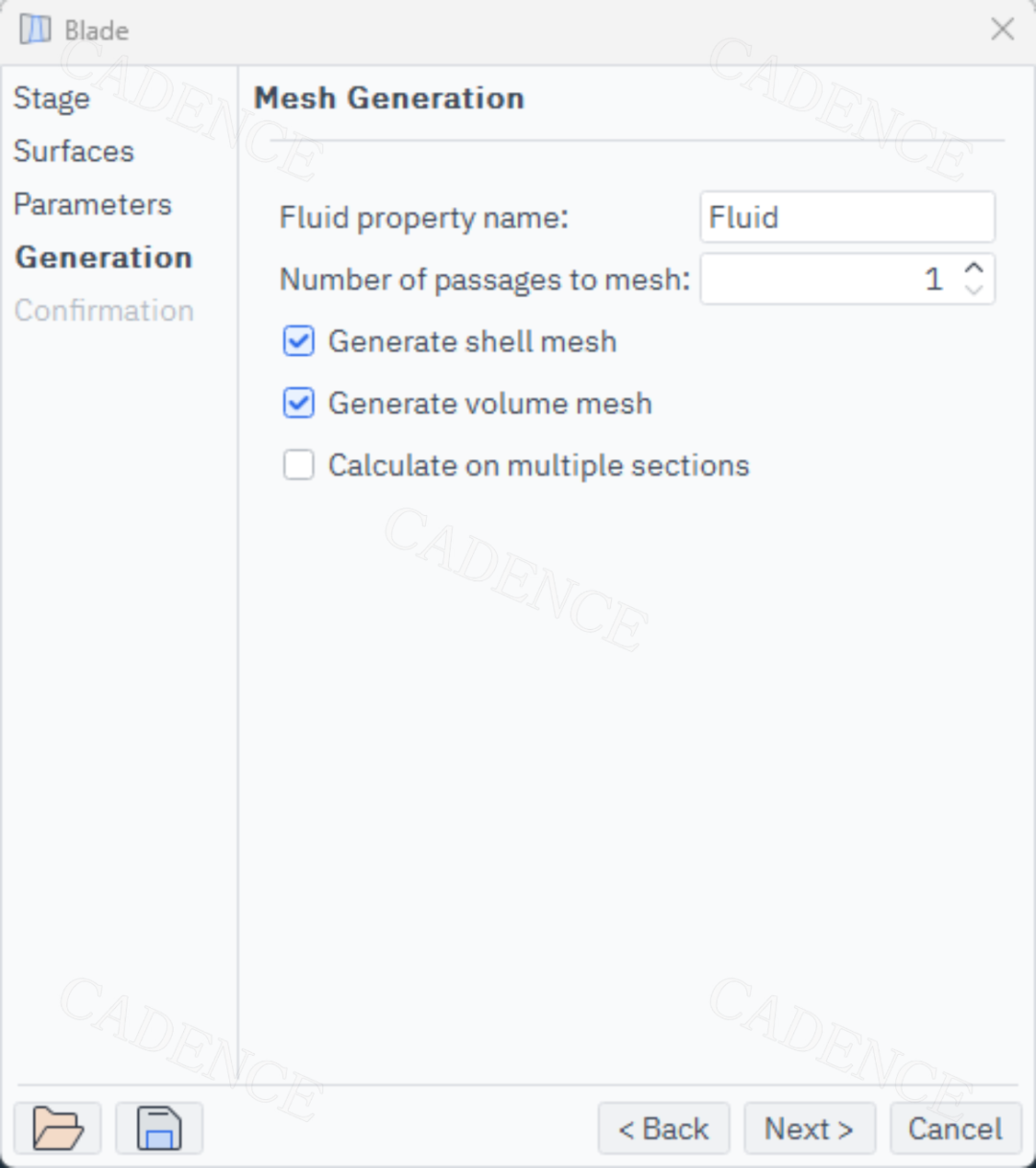

图 12 Blade: Mesh Generation


确认网格生成效果


最后一步是对网格生成效果的预览,点击 Finish 将确认生成网格,如果对生成效果不满意,也可点击 Back 回到前序步骤重新配置参数。

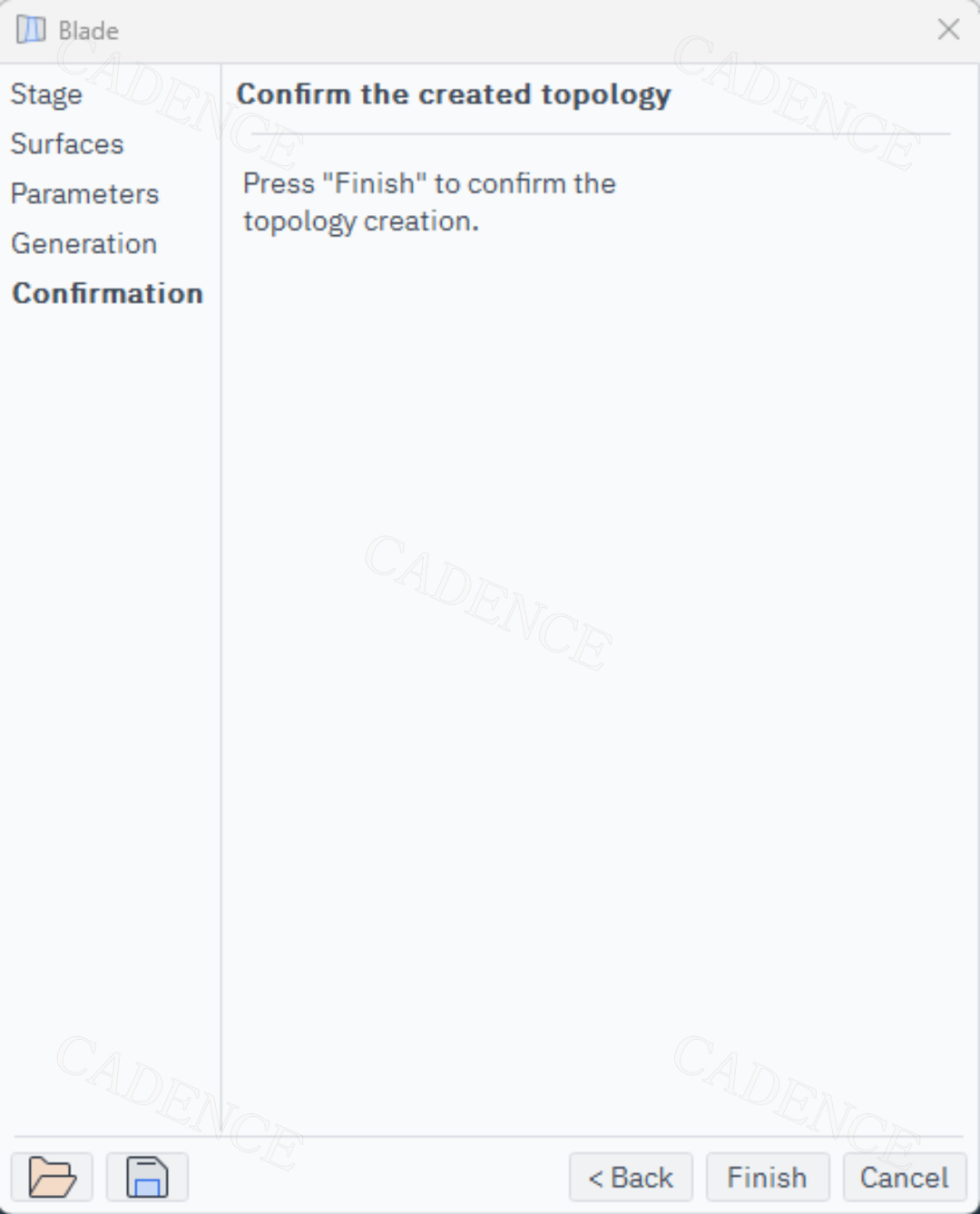

图 13 Blade: Confirm the created topology

本例中生成的网格效果如下(为了方便查看已关闭几何面显示),从图 14、图 15 中可以看到 Blade 功能根据叶片的几何形状自动划分了盒子,并生成了高质量的六面体网格,在叶片、流道顶部和底部的壁面附近也生成了边界层。

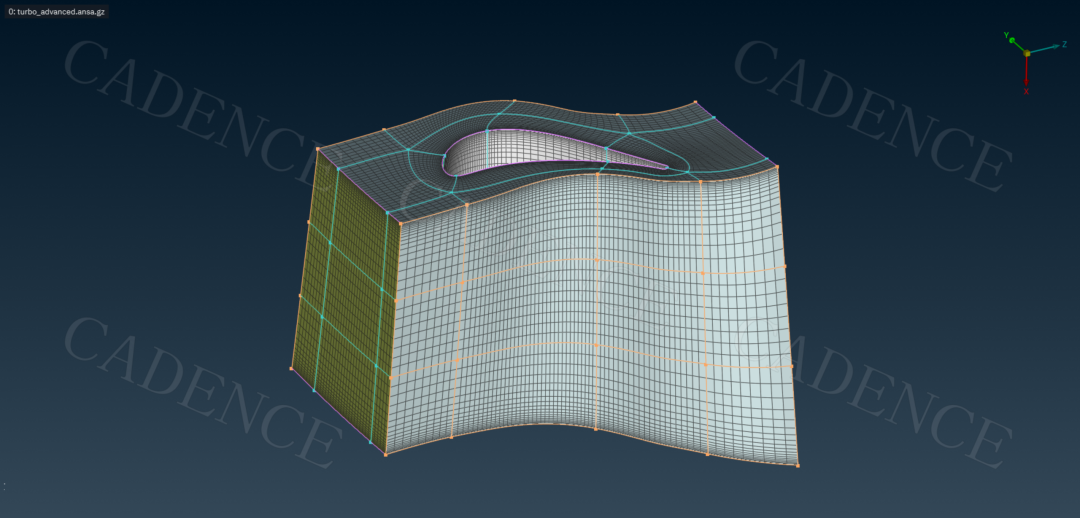

图 14 Blade生成的网格效果

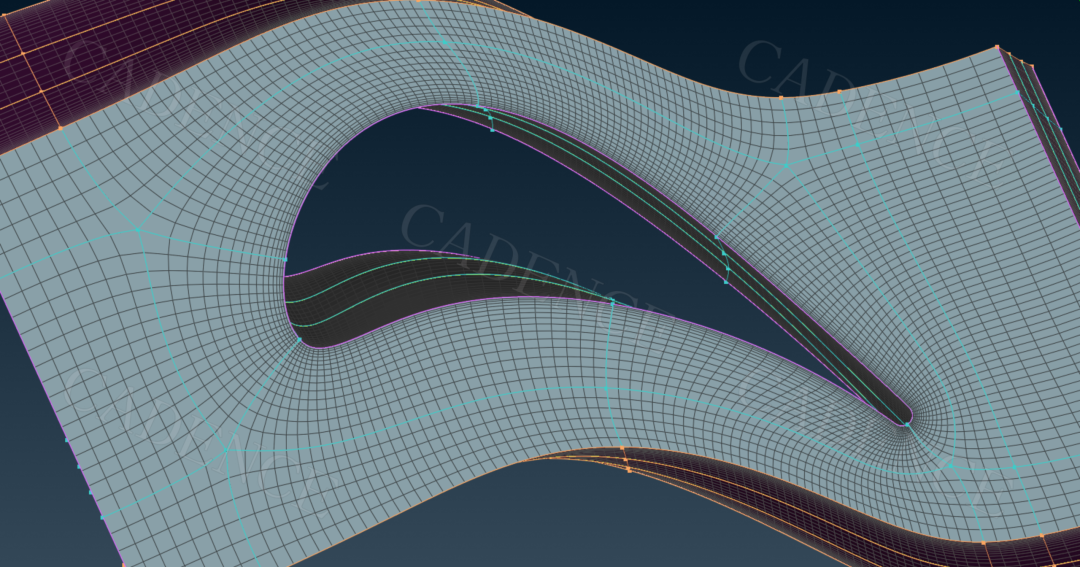

图 15 叶片附近的网格


总结


以上介绍了 ANSA 中专用于涡轮机械叶片结构化六面体网格划分的自动化工具——Blade 功能,详细介绍了该功能的适用范围、功能窗口及相应得参数设置,并展示了生成的网格效果。借助该工具,用户能够在高度自动化的流程中为叶轮机械仿真获得质量稳定、拓扑清晰的六面体网格,大幅提升前处理效率。
