最后30天！复合材料分层失效仿真，三维RVE建模咋破？

仿真圈

4月前浏览1671

关注



作者 | 御坂sigma  仿真秀优秀讲师

首发 | 仿真秀App

深夜的实验室里，复合材料专业研二的小杨盯着电脑屏幕上 Abaqus 的报错界面，眉头紧锁。距离毕业论文提交仅剩一个月，他的核心研究内容 —— 复合材料层合板分层失效仿真，却卡在了三维 RVE 模型建立这一步。反复尝试施加周期性边界条件（PBC），要么求解不收敛，要么仿真结果与文献数据偏差极大；零厚度 cohesive 单元的插入始终无法精准模拟分层失效，Digimat 与 Abaqus 的联合仿真更是连模型导入都频频出错。

像小杨这样被 RVE 建模难题困住的学子、工程师不在少数，而复合材料作为航空航天、建筑岩土等领域的核心材料，其细观力学仿真的核心 —— 三维 RVE 建模与分层失效分析，早已成为行业必备技能。

现在，一门专为解决这类难题打造的《6h 速成多工况三维 RVE 模型 (分层失效)》线上课程在仿真秀官网重磅上线，手把手教学员突破技术瓶颈，还提供VIP群答疑解惑，让复合材料仿真从 “卡壳” 变 “流畅”。

01

行业普遍痛点：RVE建模难点卡进度

小杨的困境，正是众多复合材料、力学专业学习者和从业者的真实写照。

在毕业论文、课程设计或工程研发中，三维 RVE（代表性体积单元）建模是研究复合材料细观力学性能的核心手段，而分层失效作为复合材料最常见的失效形式，更是仿真分析的重点与难点。

但实际操作中，从周期性边界条件的原理理解到精准施加，从 cohesive 接触与零厚度 cohesive 单元的合理运用，到 Digimat 与 Abaqus 的联合仿真，每一步都布满技术陷阱：手动设置 PBC 时节点匹配错误，导致模型存在冗余约束；cohesive 单元参数设置不合理，无法准确模拟界面损伤演化；联合仿真时几何模型导入丢失关键信息，仿真结果失去参考价值……

这些问题不仅让学习者耗费大量时间精力，更可能导致毕业论文数据失真、工程研发项目进度滞后。

02

技术核心：体系化掌握才能解决根本问

而这些难题的核心，在于缺乏系统的方法指导和实操经验。三维 RVE 建模与分层失效仿真并非孤立的操作技巧，而是一套融合细观力学原理、有限元软件操作、工程实际应用的完整体系。

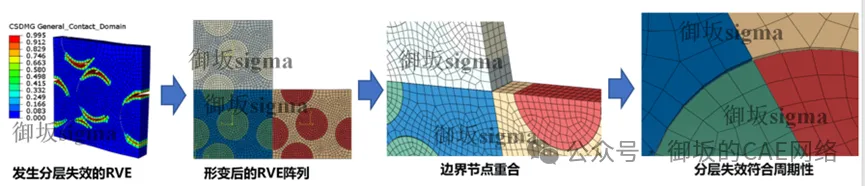

周期性边界条件作为 RVE 建模的基础，其核心是通过方程约束实现模型边界的位移、应力周期性，确保微观模型能准确反映宏观材料性能，而这一过程中，节点匹配、主自由度选择、刚体 位移消除都是关键要点；cohesive 接触与零厚度 cohesive 单元是模拟分层失效的核心技术，通过描述界面牵引 - 分离本构关系，实现裂纹萌生、扩展的精准预测，其参数标定、接触设置直接决定仿真精度；Digimat 与 Abaqus 的联合仿真，则实现了从微观 RVE 建模到宏观性能分析的多尺度仿真，是航空航天等高端领域复合材料研发的必备技术。只有掌握这套体系，才能从根本上解决建模难题，让仿真结果精准对标文献与工程实际。

03

应用场景广泛：多领域都有核心价值

三维 RVE 建模与分层失效仿真技术，并非只适用于毕业论文，其在科研与工程领域的应用场景十分广泛，价值更是不可估量：

• 在科研领域，该技术是发表 SCI 论文的核心支撑，通过建立标准化的 RVE 模型，精准分析复合材料在拉伸、剪切等多工况下的力学性能与失效机制，能让实验数据与仿真结果相互验证，大幅提升论文的科学性与创新性；
• 在航空航天领域，复合材料是飞机、航天器结构的核心材料，通过 RVE 建模分析材料在复杂载荷下的分层失效行为，能为结构优化、可靠性设计提供数据支撑，降低研发成本与试验风险；
• 在建筑、岩土领域，纤维增强复合材料的应用日益广泛，利用该技术研究材料在长期服役中的界面性能变化，能为工程结构的耐久性设计提供依据；
• 对于力学仿真工程师而言，掌握这一技术，能轻松解决多部件 PBC 施加、联合仿真等实际工作难题，大幅提升工作效率与专业竞争力。

无论是复合材料专业本科生、研究生，还是航空航天、建筑岩土领域的力学仿真工程师，亦或是需要发表 SCI 论文的科研人员、希望突破技术瓶颈的 ABAQUS 进阶学习者，都能从这一技术中获得核心能力提升。而我的《6h 速成多工况三维 RVE 模型 (分层失效)》课程，正是为这类人群量身打造，将复杂的技术体系拆解为可直接落地的实操步骤，让你 6 小时快速掌握核心技能。

04

实操案例展示：剪切工况分层失效仿真

为了让大家更直观地感受课程的实操价值，我以课程中 剪切工况 G12 下的三维 RVE 分层失效仿真 为例，看看这套技术如何落地应用。该案例模拟的是玻璃纤维增强树脂基复合材料在面内剪切载荷下的层间分层失效行为，核心需求是精准预测材料的剪切强度、失效起始位置及裂纹扩展路径，为工程结构设计提供数据支撑，具体实施步骤完全遵循课程所授方法：



第一步：明确仿真核心参数与建模目标

收集纤维、基体、界面相的力学参数，纤维弹性模量，泊松比 ，基体弹性模量 ，界面相采用 cohesive 本构模型，标定法向初始刚度，剪切初始刚度 ，断裂能，建模目标为建立含随机纤维分布的三维 RVE 模型，施加周期性边界条件，模拟 G12 剪切工况下的分层失效。



第二步：建立三维 RVE 几何模型并划分网格

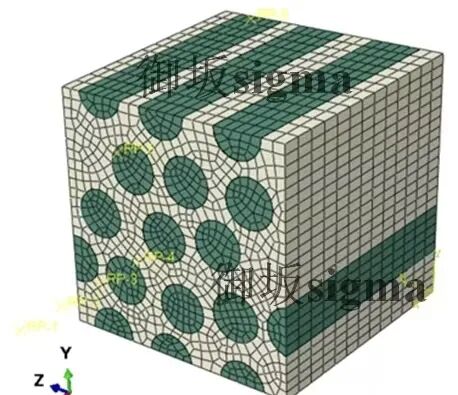

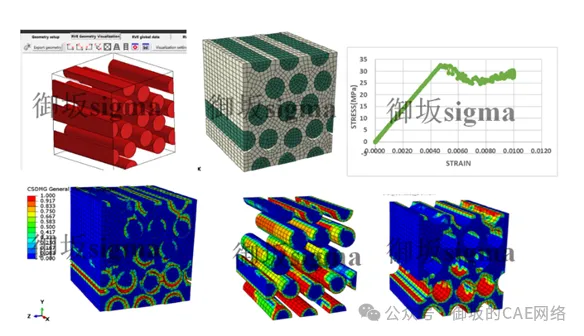

利用 Digimat-FE 模块创建纤维随机分布的 RVE 模型，导出 STP 格式文件至 Abaqus；在 Abaqus 中对纤维、基体分别划分六面体结构化网格，界面区域细化网格，确保网格质量。



第三步：施加周期性边界条件

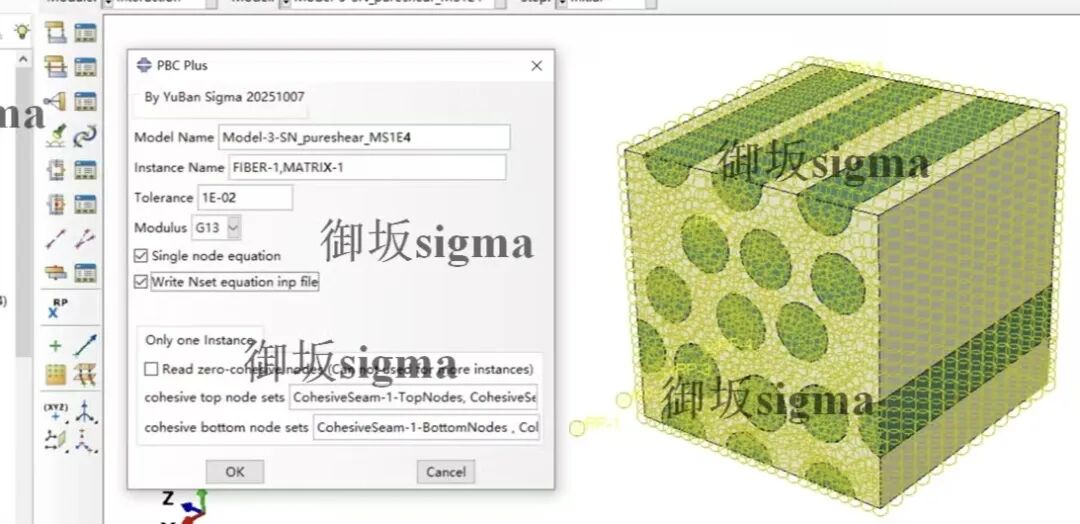

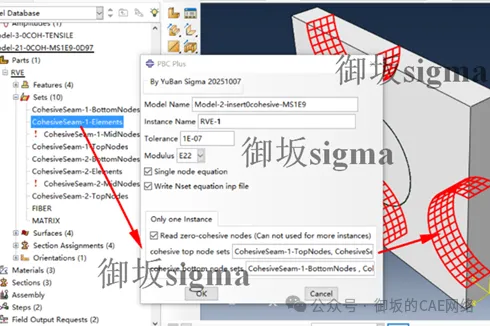

使用课程配套的 PBC PLUS 插件，对纤维、基体多个 part 同时建立 PBC，自动识别对面节点对，构建 Equation 约束，消除刚体 位移，避免手动设置的节点匹配错误，确保模型边界满足周期性要求，这一步相比传统手动操作，效率提升 80% 以上。



第四步：设置零厚度 cohesive 单元模拟分层失效

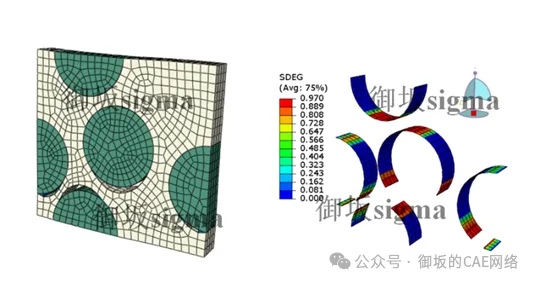

在纤维与基体的接触面插入零厚度 cohesive 单元（COH3D8），定义二次应力损伤起始准则与能量型损伤演化准则，匹配前期标定的界面参数，精准描述界面的牵引 - 分离关系，确保能准确捕捉分层失效的起始与扩展。



第五步：定义剪切载荷与分析步，提交仿真

设置 G12 剪切工况的位移载荷，采用显式动力学分析步，步长 0.001s，开启粘性正则化抑制数值振荡，提升求解收敛性；提交作业后，通过 Abaqus 后处理模块监控损伤变量 SDEG。



第六步：结果分析与验证

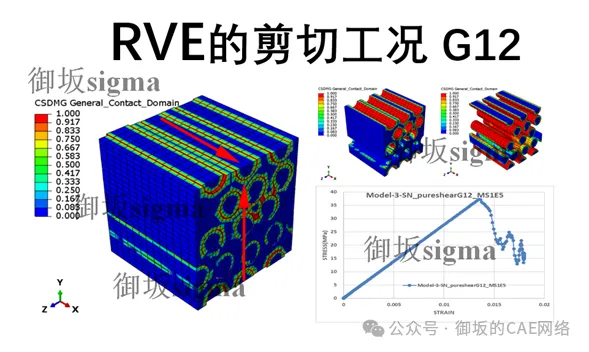

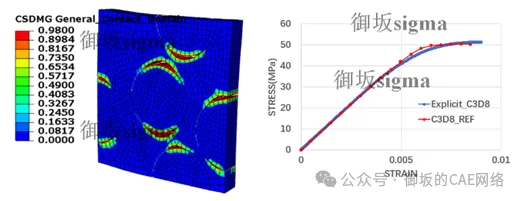

仿真完成后，提取剪切应力 - 应变曲线，当应变为 0.0045 时，应力达到峰值 31.8MPa，此时 SDEG=1 的区域出现在纤维与基体的界面处，表明分层失效起始，后续裂纹沿界面扩展，与文献中同类型复合材料的试验数据偏差仅 3.2%，仿真结果精准可靠。同时分析不同参数（如界面断裂能、网格尺寸）对仿真结果的影响，为工程参数优化提供依据。

整个案例从建模到结果分析，全程遵循课程所授的标准化流程，借助课程配套的插件与实操方法，避开了传统建模中的常见陷阱，不仅仿真结果精准，而且建模效率大幅提升，原本需要 3-5 天的工作，按照课程方法 6 小时即可完成。这正是课程的核心价值 —— 将复杂的技术简化为可复 制、可落地的实操步骤，让零基础的学习者也能快速上手，让有基础的从业者突破技术瓶颈。

05

体系化教学+丰富配套资源

我的《6h 速成多工况三维 RVE 模型 (分层失效)》，总时长超 10 小时。在 6 小时核心教学的基础上，增加大量实操细节与加更内容，确保学员学透、学扎实。课程采用 原理讲解 + 手把手实操 + 案例分析 的教学模式，从三维 RVE 模型的关键问题与 PBC 原理讲起，逐步讲解 cohesive 接触、零厚度 cohesive 单元的 RVE 模型建立，再到结果分析、Digimat 与 Abaqus 联合仿真，最后深入讲解剪切工况（G12、G13、G23）下的 RVE 建模与边界条件分析，覆盖多工况、多技术要点，形成完整的知识体系。

限时特价 （限10名）

券后价 ：599元（价值：699元 ）

可回放/开发票/奖学金/加餐

提供vip交流群答疑/资料

6h 速成复合材料 三维RVE建模及分层失效：解决毕业论文/工程难题/SCI建模需求

以下是课程的具体安排：

内容1：三维RVE模型的关键问题与PBC（周期性边界条件）原理

重点分析考虑分层失效的RVE模型需要解决哪些关键问题，从而突出重点。然后对周期性边界条件的原理进行解释，在保证听懂的情况下解释全面。

内容2：使用cohesive接触建立三维RVE模型

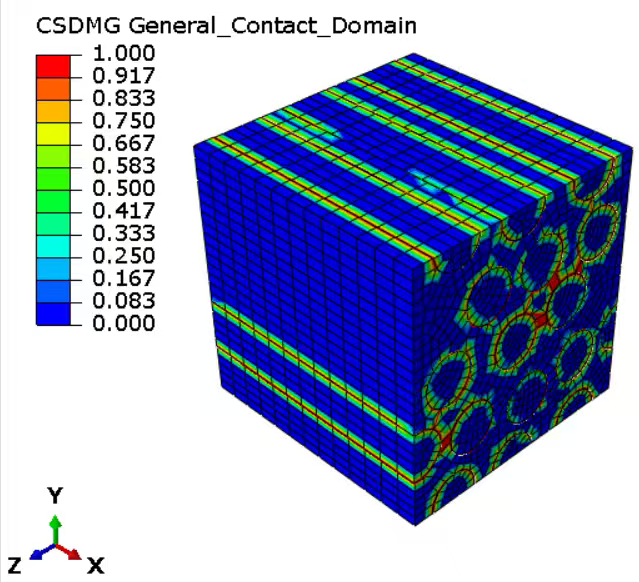

将纤维与基体分别建立为2个part，使用cohesive接触描述分层失效，通过PBC PLUS建立周期性边界条件。对计算结果进行损伤分析，提取应力应变曲线。

现场演示如何建立三维RVE模型，如果有问题，可以现场线上答疑，力求快速解决疑问。

内容3：使用零厚度cohesive单元的三维RVE模型

将纤维与基体分别建在1个part，使用零厚度cohesive单元描述分层失效，通过PBC PLUS自动建立周期性边界条件。对计算结果进行损伤分析，提取应力应变曲线。

现场演示如何建立此RVE模型，如果有问题，可以现场线上答疑，力求快速解决疑问。

内容4：对计算结果进行损伤分析，应力应变曲线分析，总结不同因素对结果的影响，包括单元种类，材料参数，质量缩放系数等。

内容5：Digimat与abaqus联合仿真RVE模型

使用digimat建立随机连续纤维分布的RVE模型的几何结构，然后倒入至abaqus中，使用PBC PLUS建立周期性边界条件，对计算结果进行损伤分析，提取应力应变曲线。



内容6：剪切工况下的RVE模型的建立与结果分析

深入解释剪切工况下的周期性边界条件如何施加，剪切应变如何计算，计算结果的损伤分析，对计算结果提取力位移曲线，如何将力位移曲线转化为剪切应力应变曲线。

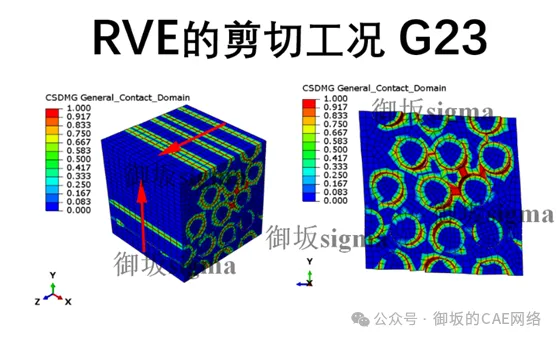

内容7：三种剪切工况G13, G12, G23的边界条件分析。

解释三种剪切工况的边界条件如何施加，施加原理。

为了让学员能直接将所学应用到实际工作中，课程提供了丰富的配套资源：

• 独家 PBC PLUS 插件，可对零厚度 cohesive 单元与多个 part 建立 PBC，彻底解决手动设置 PBC 的难题；
• 约 20 个 CAE 文件与 inp 文件，学员可直接打开参考，对比实操；

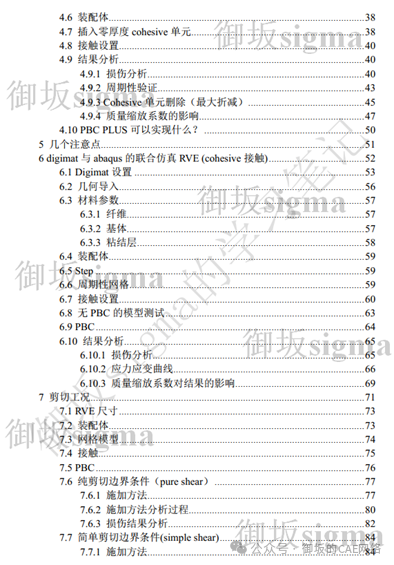

• 100 多页独家 RVE 学习教材 PDF，将课程重点、原理公式、实操技巧系统化整理，方便课后复习与查阅。

同时，课程设置多节试看内容，让你先体验再学习，确保学习效果。欢迎加入仿真秀课程VIP群领取资料和获得答疑等增值服务。

06

超高性价比掌握核心技术

课程的性价比更是毋庸置疑，原价 699 元，现享受限时秒杀599元，就能获得 10 小时 + 的精品录屏课程、独家插件、海量模型文件与学习教材。相比市面上动辄数千元的同类课程，本课程以超高的性价比，让你用最少的成本掌握最核心的技术。

对于不同人群，课程都能带来针对性提升：

• 对于复合材料、力学专业的学子而言，这门课程能让你快速攻克毕业论文中的建模难题，让仿真数据精准可靠，顺利完成答辩；
• 对于力学仿真工程师而言，课程能帮你解决工程研发中的实际问题，提升工作效率，成为团队中的技术骨干；
• 对于科研人员而言，课程所授的标准化建模与误差控制方法，能让你的仿真结果精准对标文献，为发表 SCI 论文奠定坚实基础；
• 对于 ABAQUS 进阶学习者而言，课程能让你突破周期性边界条件、cohesive 单元应用等技术瓶颈，实现专业能力的跨越式提升。

现在，像小杨这样的学子已经通过课程解决了建模难题，毕业论文的仿真部分顺利完成，仿真结果与实验数据高度吻合；不少航空航天领域的工程师通过课程掌握了联合仿真技术，大幅提升了项目研发效率。你还在为三维 RVE 建模难题苦苦挣扎吗？还在因分层失效仿真结果不准而一筹莫展吗？

会总是留给有准备的人，掌握三维 RVE 建模与分层失效仿真技术，就是掌握复合材料科研与工程领域的 “核心密码”。现在报名《6h 速成多工况三维 RVE 模型 (分层失效)》课程，6 小时快速突破技术瓶颈，让毕业论文更出彩，让工程研发更高效，让你的专业竞争力实现质的飞跃！课程正在连载更新，早报名早学习，早掌握早受益，立即扫码报名，开启你的复合材料仿真进阶之路！

限时特价 （限10名）

券后价 ：599元（价值：699元 ）

可回放/开发票/奖学金/加餐

提供vip交流群答疑/资料

  6h 速成复合材料 三维RVE建模及分层失效：解决毕业论文/工程难题/SCI建模需求
