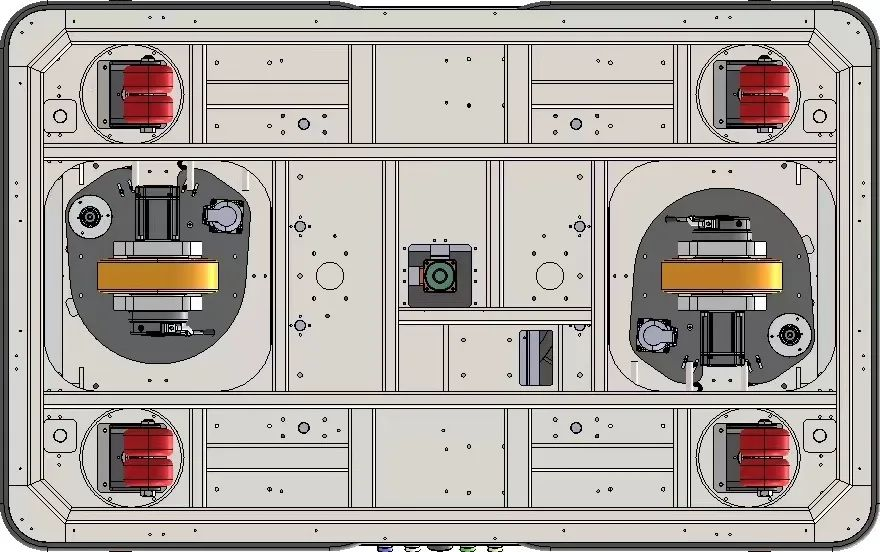

AGV 多模块拼装时，累积公差导致装配困难，结构设计如何实现公差吸收？
公差吸收核心方法
柔性连接设计
使用长圆孔、弹性衬套或可调支架，允许部件在一定范围内位移。 定位分级策略
主基准采用精定位销（如锥销）固定核心位置，次级接口使用长圆孔补偿累积误差。 公差链控制
关键装配尺寸采用闭合环设计，减少公差叠加；非关键尺寸放宽公差以降低成本。 结构设计要点
基准统一
明确主基准面，避免多基准冲突；模块间接口优先采用“一面两销”定位原理。 模块化补偿
在拼接处增设调整垫片或可调连杆，现场微调；对易变形区域增加加强筋或预拉伸设计。 工艺协同
装配时采用“先粗后精”顺序，先通过长圆孔初步对齐，再用销钉精定位锁紧。 材料与制造辅助
低敏感性结构
选用弹性模量较低的材料（如工程塑料）或铰接结构吸收变形。 数字化补偿
通过激光扫描实测公差数据，反向调整加工尺寸或采用适应性机器人装配。 应用场景扩展
适用于AGV车体拼接、输送线模块对接、机器人末端工具快换等需高重复精度的场景。 在动态负载环境下（如AGV行驶振动），需增加防松设计（如螺纹胶、锁紧垫圈）确保调节后稳定性。
汽车车身焊接夹具设计
问题
多工位焊接时，车身钣金件累积公差导致定位孔错位，影响装配精度。 公差吸收方案
采用“2个圆柱销 + 多个长圆孔”组合，主定位销为固定精定位，副定位销使用长圆孔提供径向调节余量，并设置车身底板为基准面，严格控制关键安装孔的公差在±0.1mm内。 锂电池模组装配线托盘设计
问题
AGV运输的多个电池模块拼装时，因尺寸累积公差难以对齐电极连接位。 公差吸收方案
在托盘定位机构中设置“一面两销”基准，其中一侧销采用菱形销配合长圆孔，允许模块在水平方向微调；同时关键电接触接口采用浮动连接器，补偿±0.5mm内的位置偏差。 仓储物流AGV车体与货架对接结构
问题
多段式AGV车体拼装后，货叉与货架孔位因公差累积无法准确对接。 公差吸收方案
在车体连接处设置阶梯基准面作为主定位，安装孔改用长圆孔并搭配可调偏心销；货叉机构采用柔性导向槽，吸收水平方向±2mm的公差，确保货架插入顺畅。
累积公差：指多个零件或部件在装配过程中，其各自制造公差的叠加效应，导致整体尺寸偏差超出允许范围的现象。
精定位销：一种高精度圆柱形或锥形定位元件，用于确保零件在装配时具有准确的位置和方向对齐。
长圆孔：一种带有加长圆形轮廓的孔结构，允许螺栓或销钉在一定范围内移动，以补偿装配时的位置偏差。
基准面：在机械设计或加工中，作为尺寸测量、定位或装配参考的标准平面或表面。
关键接口：指机械系统中对精度、强度或功能有决定性影响的连接部位或配合面。
