SolidWorks通过曲线驱动的阵列建模一根铁链

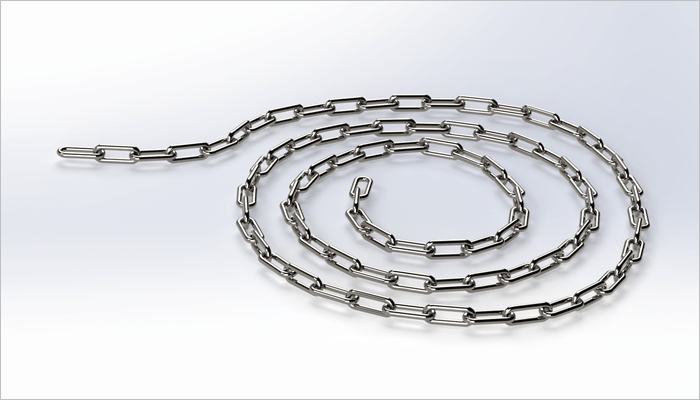

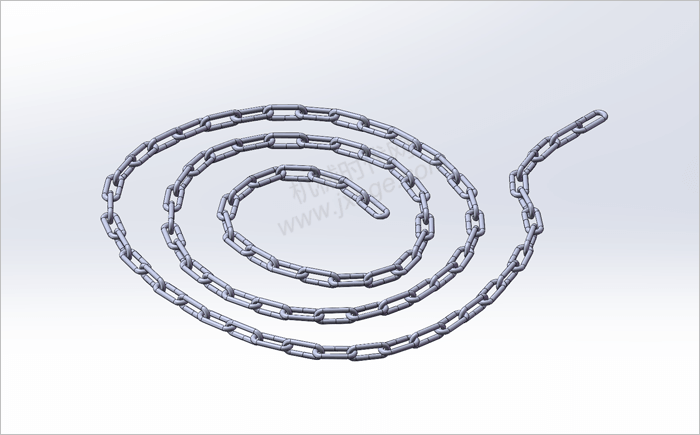

最终结果如下图所示：

方法：

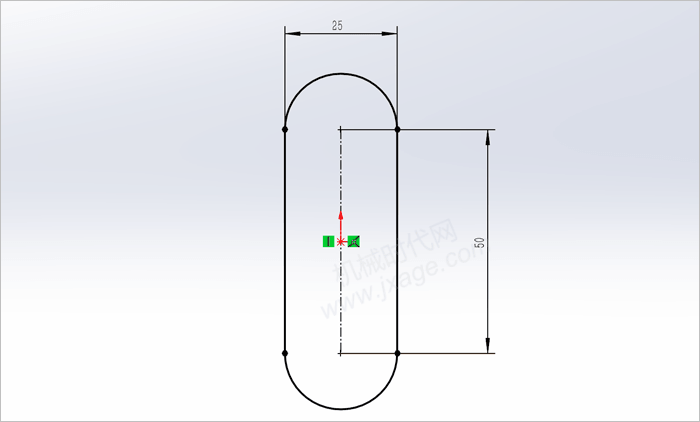

1.点击草图绘制，选择上视基准面作为草图平面，绘制如下图所示的草图。

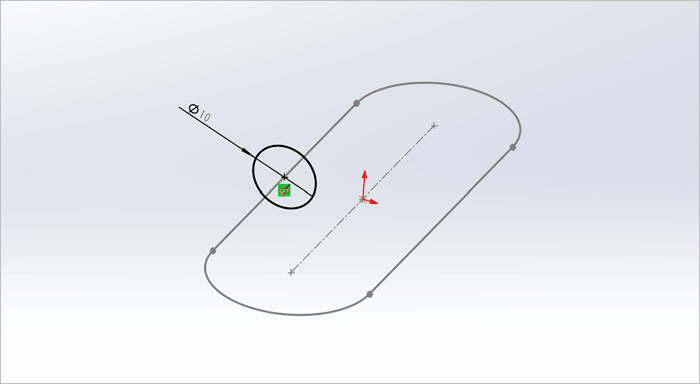

2.再次点击草图绘制，选择前视基准面作为草图平面，绘制如下图所示的草图。

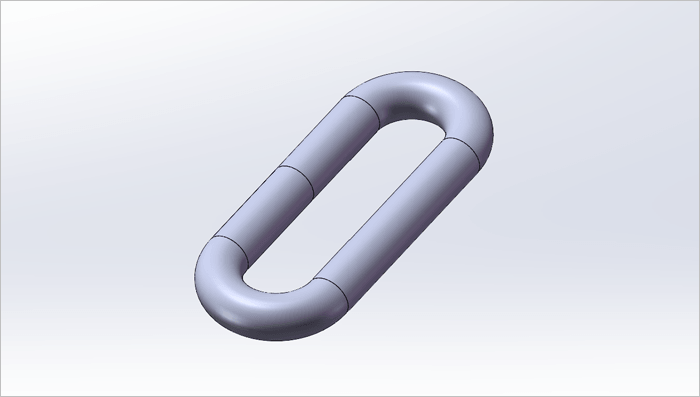

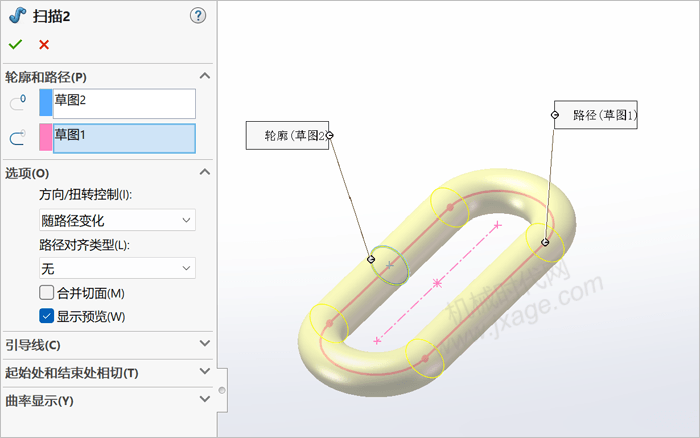

3.点击扫描，选择步骤1创建的投影曲线作为扫描的路径，步骤2创建的圆作为扫描的轮廓，如下图所示。

点击勾号完成。

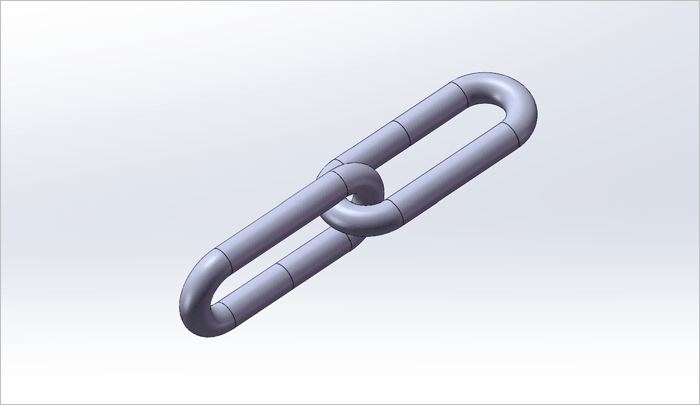

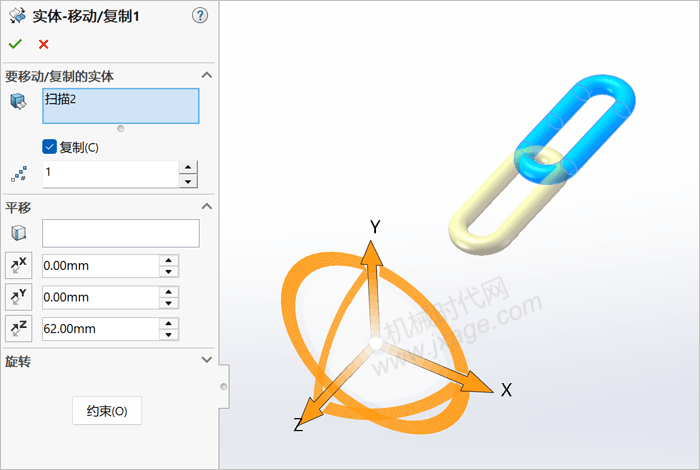

4.点击“插入”-特征”-“移动/复制”，要移动/复制的实体选择上一步创建的扫描实体，勾选“复制”选项，数量为1，按照下图设置进行平移，沿Z轴平移62mm，如下图所示，点击勾号完成。

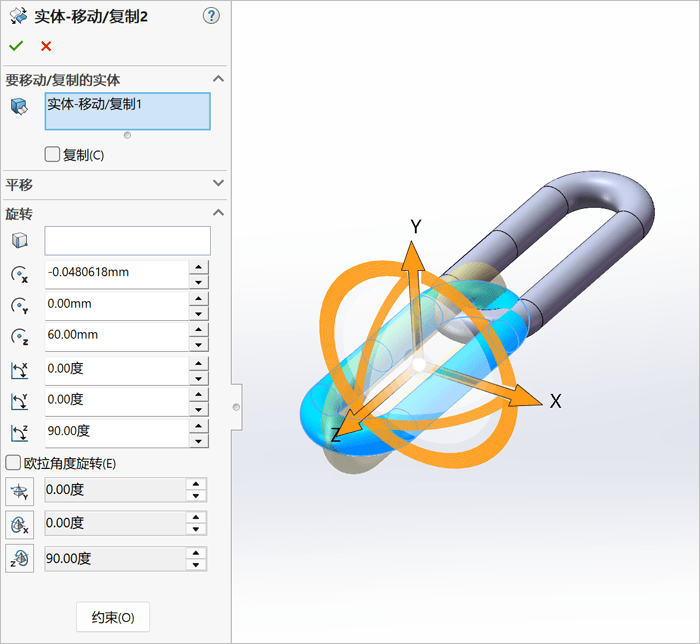

5.再次点击“插入”-特征”-“移动/复制”，要移动/复制的实体选择上一步的实体，按照下图设置进行旋转，绕Z轴旋转90°，如下图所示。

点击勾号完成。

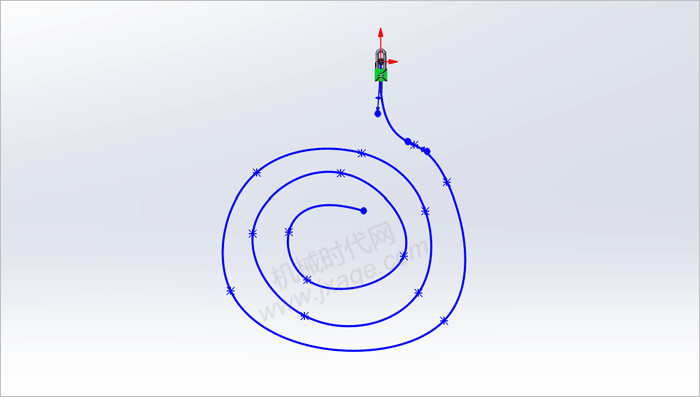

6.点击草图绘制，选择上视基准面作为草图平面，绘制如下图所示的样条曲线草图，点击勾号完成。

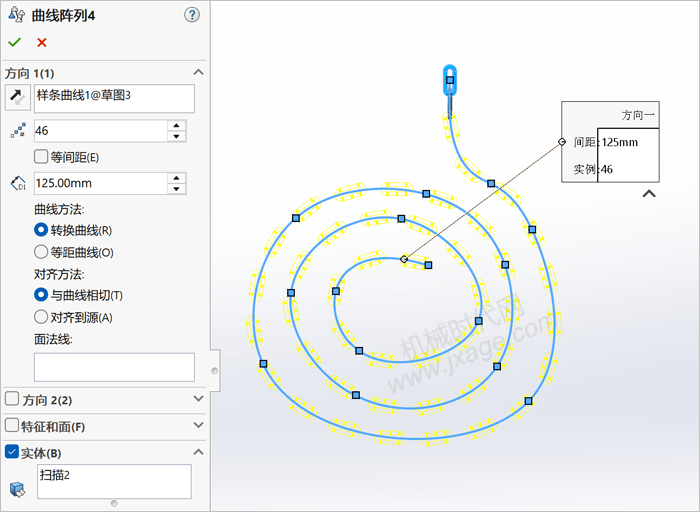

7.点击“曲线驱动的阵列”按钮，选择上一步创建的样条曲线作为驱动曲线，间距为125mm，阵列对象为步骤3创建的扫描实体，点击勾号完成。

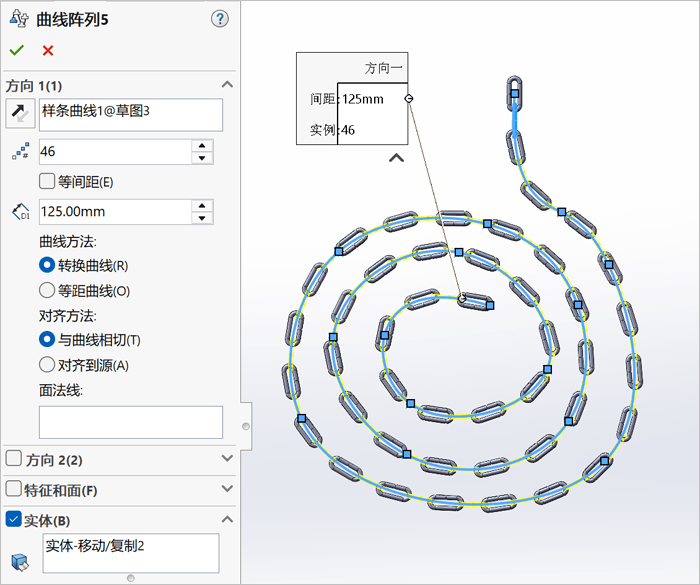

8.再次点击“曲线驱动的阵列”按钮，选择如下的样条曲线作为驱动曲线，间距为125mm，阵列对象为步骤5创建的复制实体。

点击勾号完成。

9.完成渲染。
