SOLIDWORKS建模实战|简约钥匙扣设计

5月前浏览827

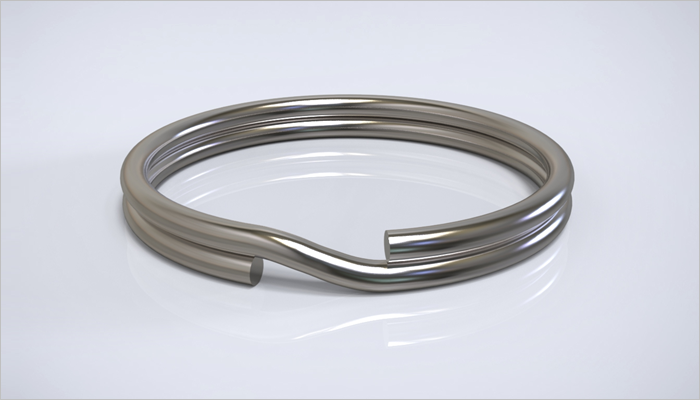

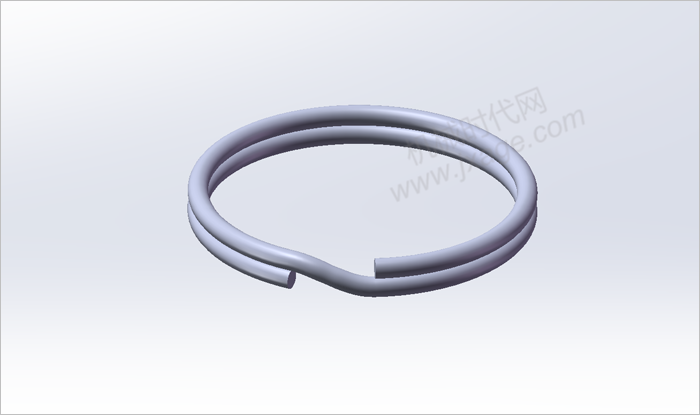

最终结果如下图所示:

方法:

1.点击草图绘制,选择前视基准面作为草图平面,绘制如下图所示的草图。

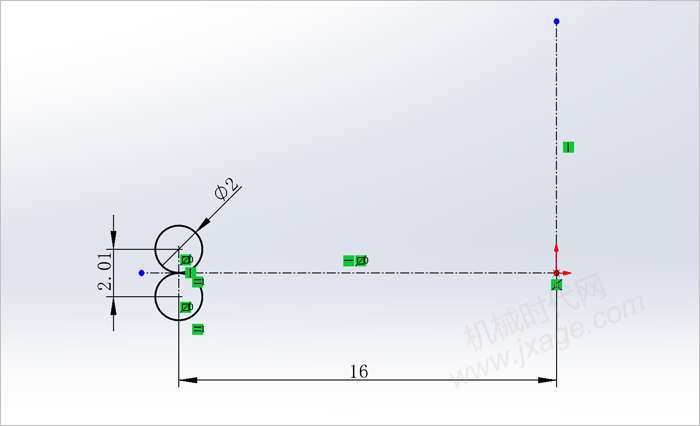

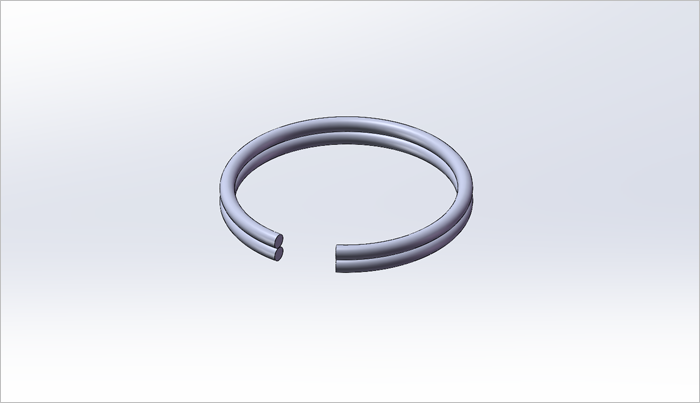

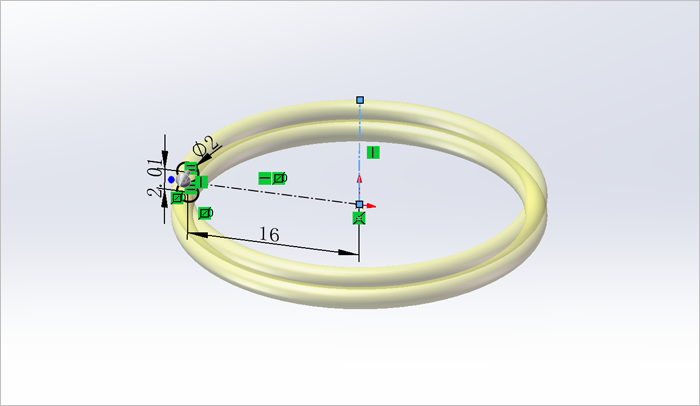

2.点击旋转凸台/基体,选择上一步创建的草图作为旋转截面,设置旋转角度值为360°,如下图所示,点击勾号完成。

3.点击草图绘制,选择上视基准面作为草图平面,绘制如下图所示的草图。

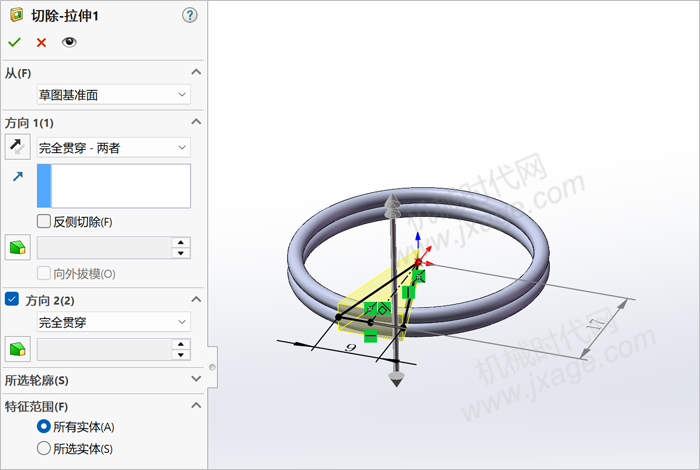

4.点击拉伸切除,选择上一步创建的草图作为拉伸截面,方向1和方向2均选择“完全贯穿 ”,如下图所示。

点击勾号完成。

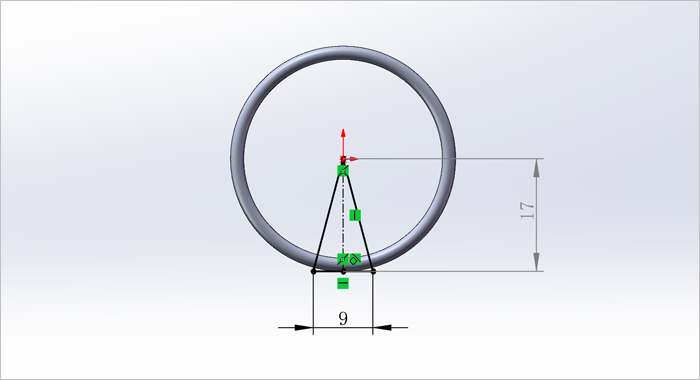

5.点击草图绘制,选择上视基准面作为草图平面,绘制如下图所示的草图,注意几何约束条件。

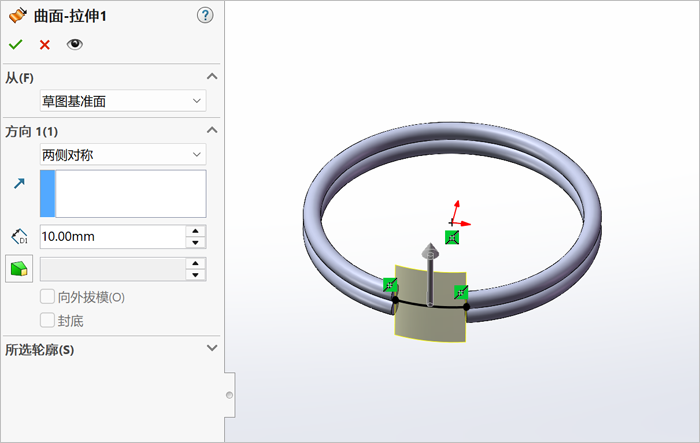

6.点击“插入”-“曲面”-“拉伸曲面”,选择上一步创建的草图作为拉伸截面,两侧对称拉伸,拉伸深度为10mm,如下图所示,点击勾号完成。

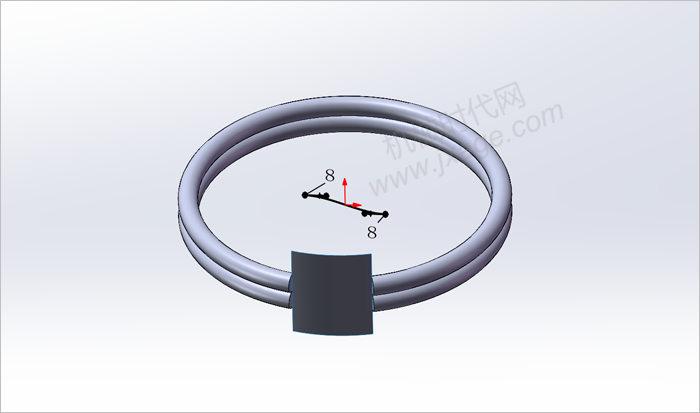

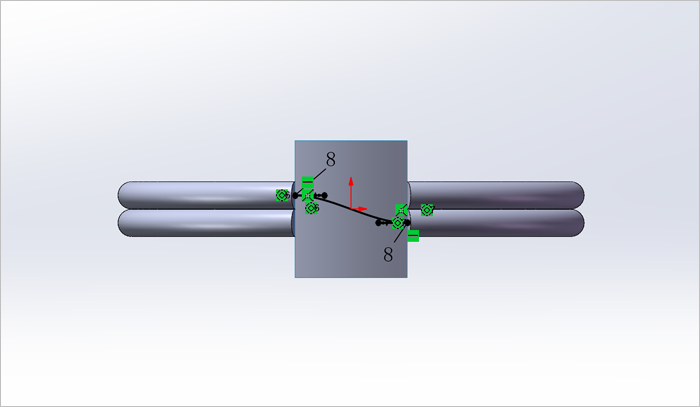

7.点击草图绘制,选择前视基准面作为草图平面,绘制如下图所示的样条曲线。

注意几何约束条件。

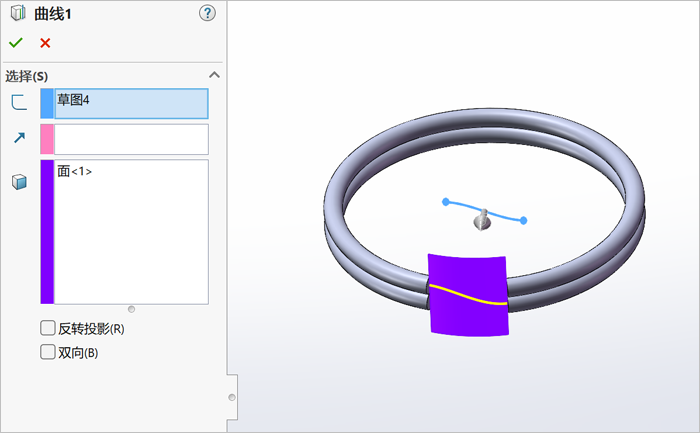

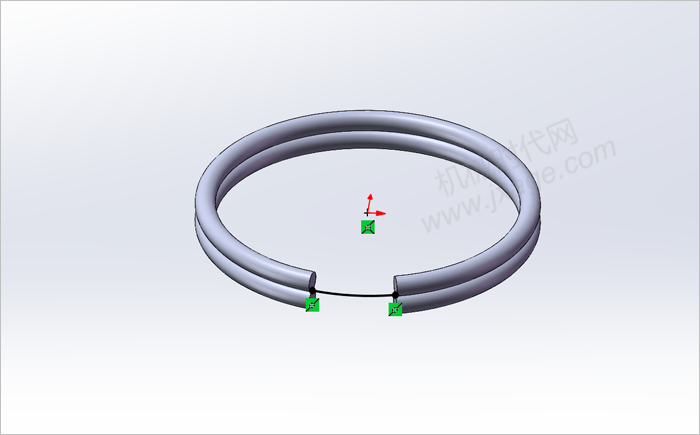

8.点击投影曲线,选择上一步创建的草图作为要投影的草图,选择下图的面紫色作为投影面,点击勾号完成。

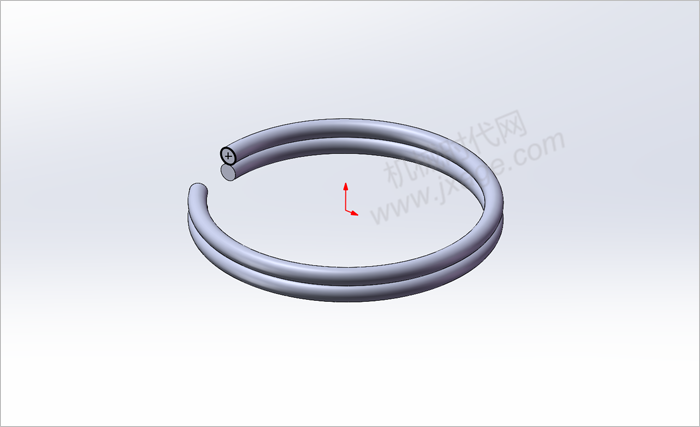

9.点击草图绘制,选择下图所示的端面作为草图平面,绘制如下图所示的一个圆,点击勾号完成。

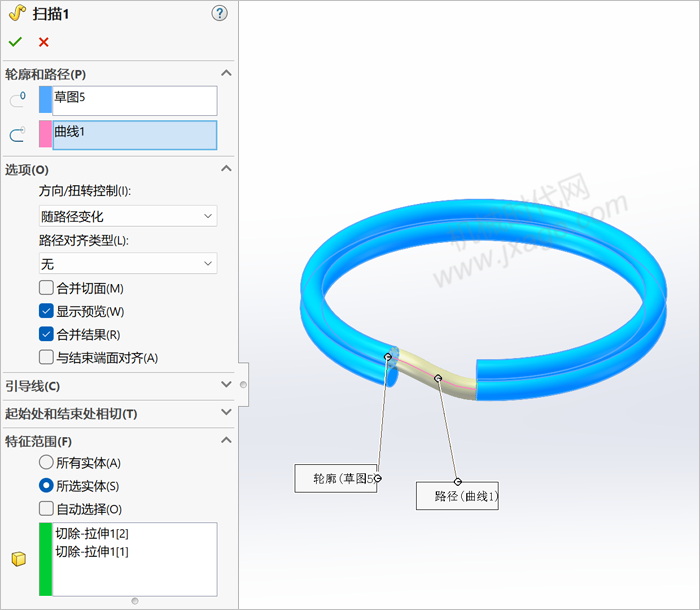

10.点击扫描,选择步骤8创建的投影曲线作为扫描的路径,步骤9创建的圆作为扫描的轮廓,如下图所示。

点击勾号完成。

11.完成渲染。

来源:SolidWorks技巧
