COMSOL细观混凝土微裂纹毛细吸水模型

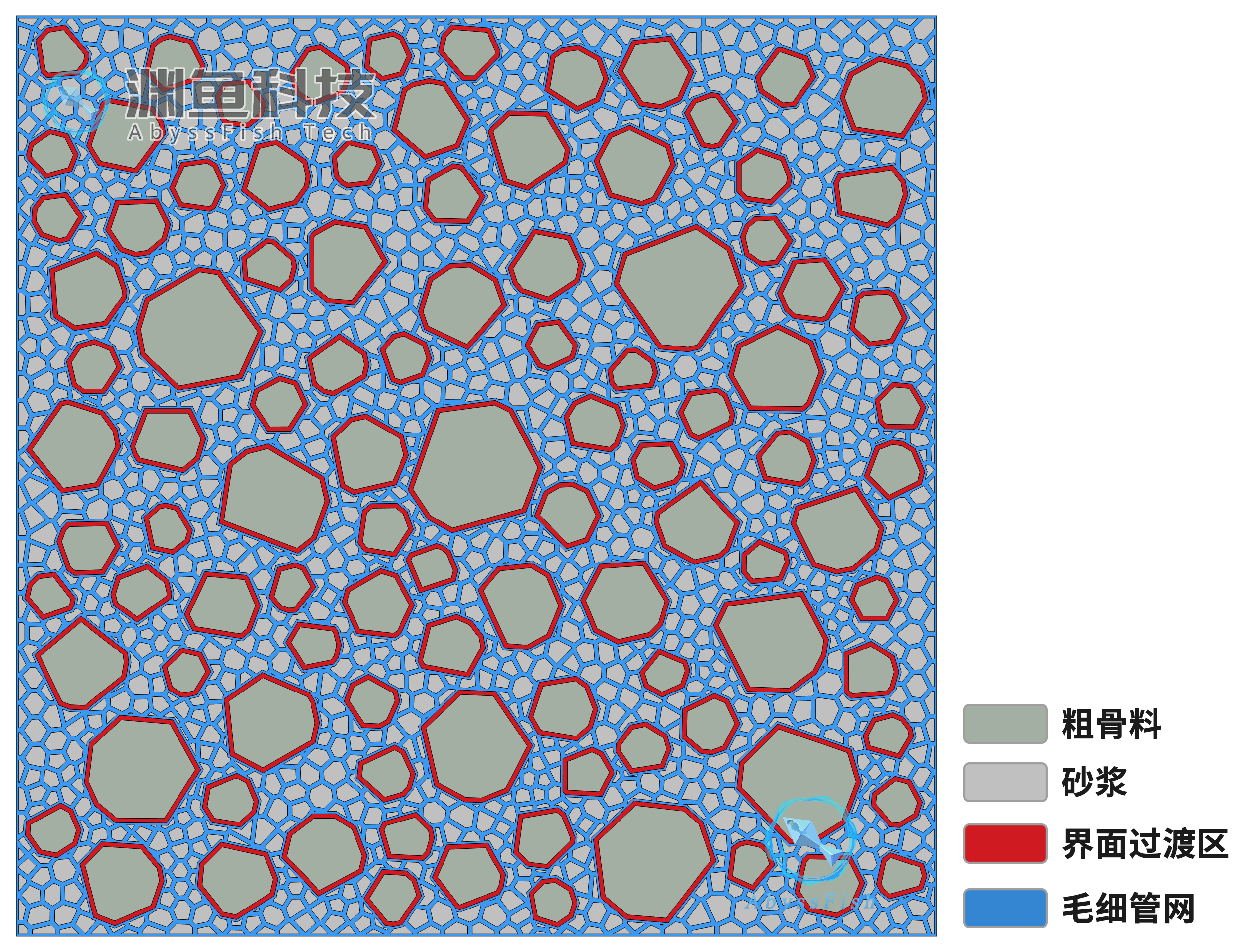

本案例通过COMSOL建立二维混凝土细观微裂纹模型，模型可进行吸水及离子扩散等方面的研究。几何模型包括水泥砂浆、粗骨料、砂浆骨料界面过渡区（ITZ）及随机分布于水泥砂浆内的微裂纹毛细管网四部分，旨在探究通过多插件联合创建复杂模型的可行性。

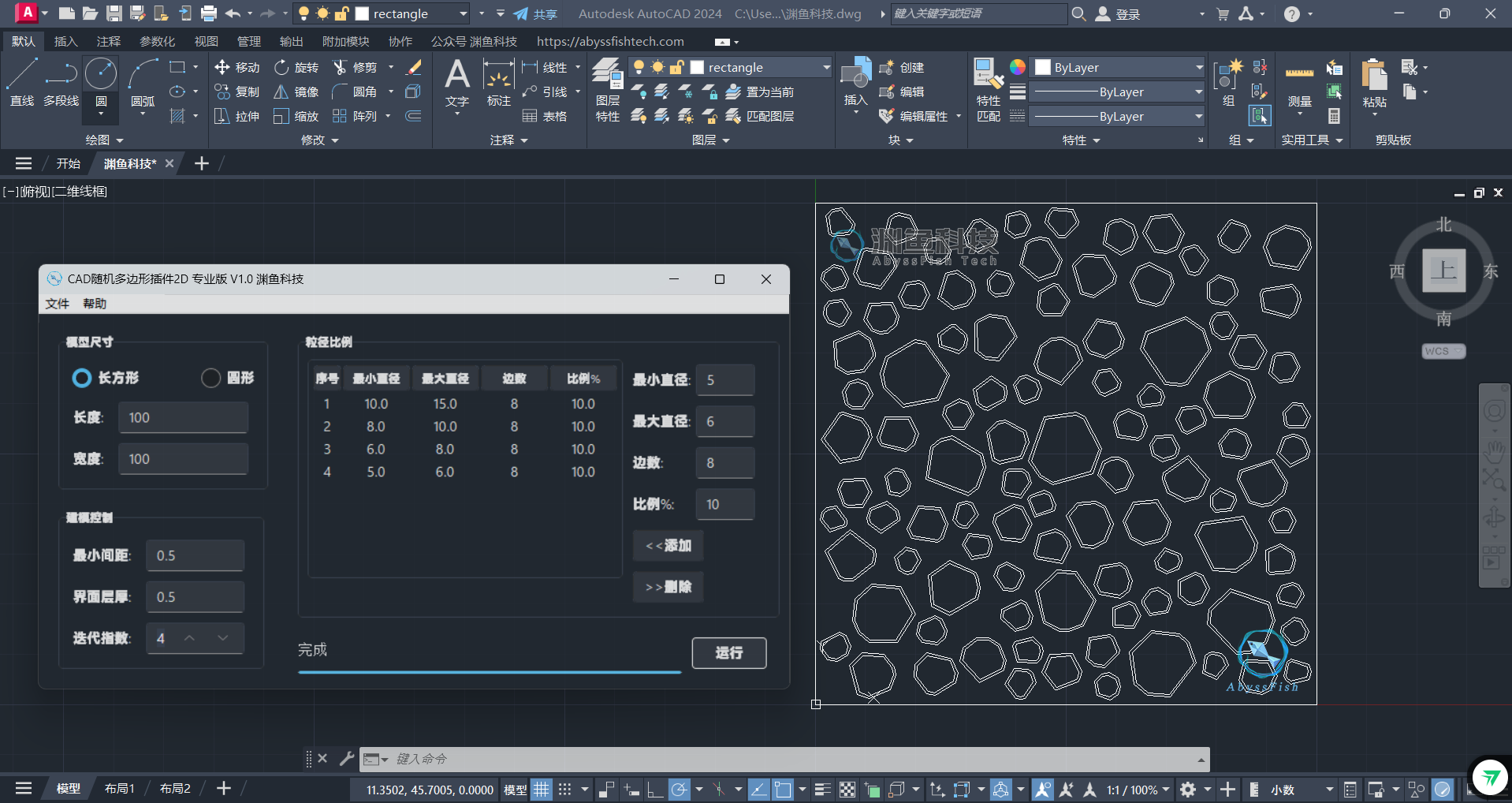

多边形骨料混凝土细观模型通过CAD随机多边形插件2D专业版参数化建模生成。

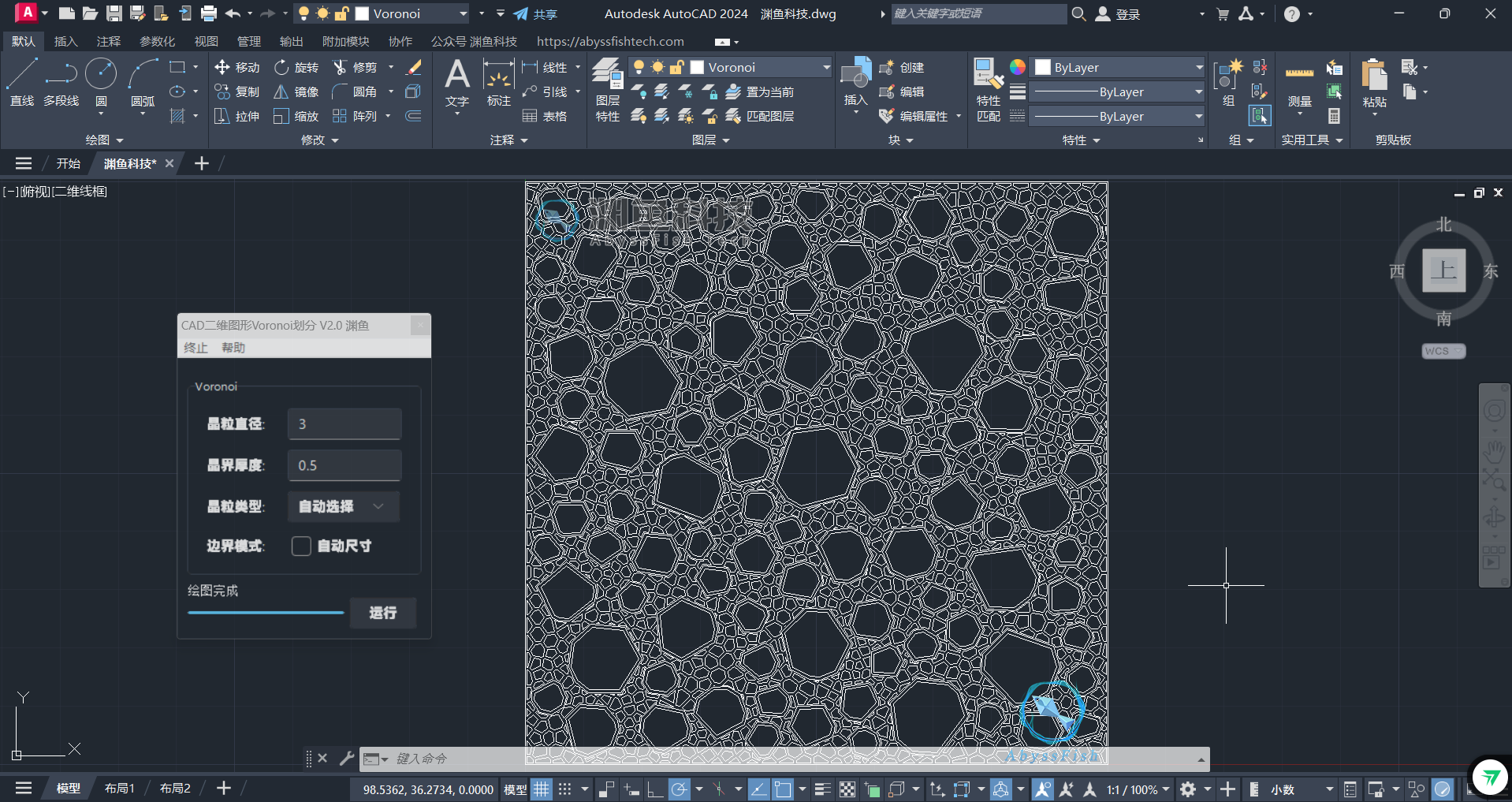

在AutoCAD混凝土细观模型的基础上，在0图层中新建立与原试件尺寸相同的正方形，并将界面过渡区图像所在图层更改为“hole”，以确保采用CAD二维图形Voronoi划分插件时可以精准识别外形与孔洞。采用Voronoi算法在砂浆中建立的随机毛细管网如下。

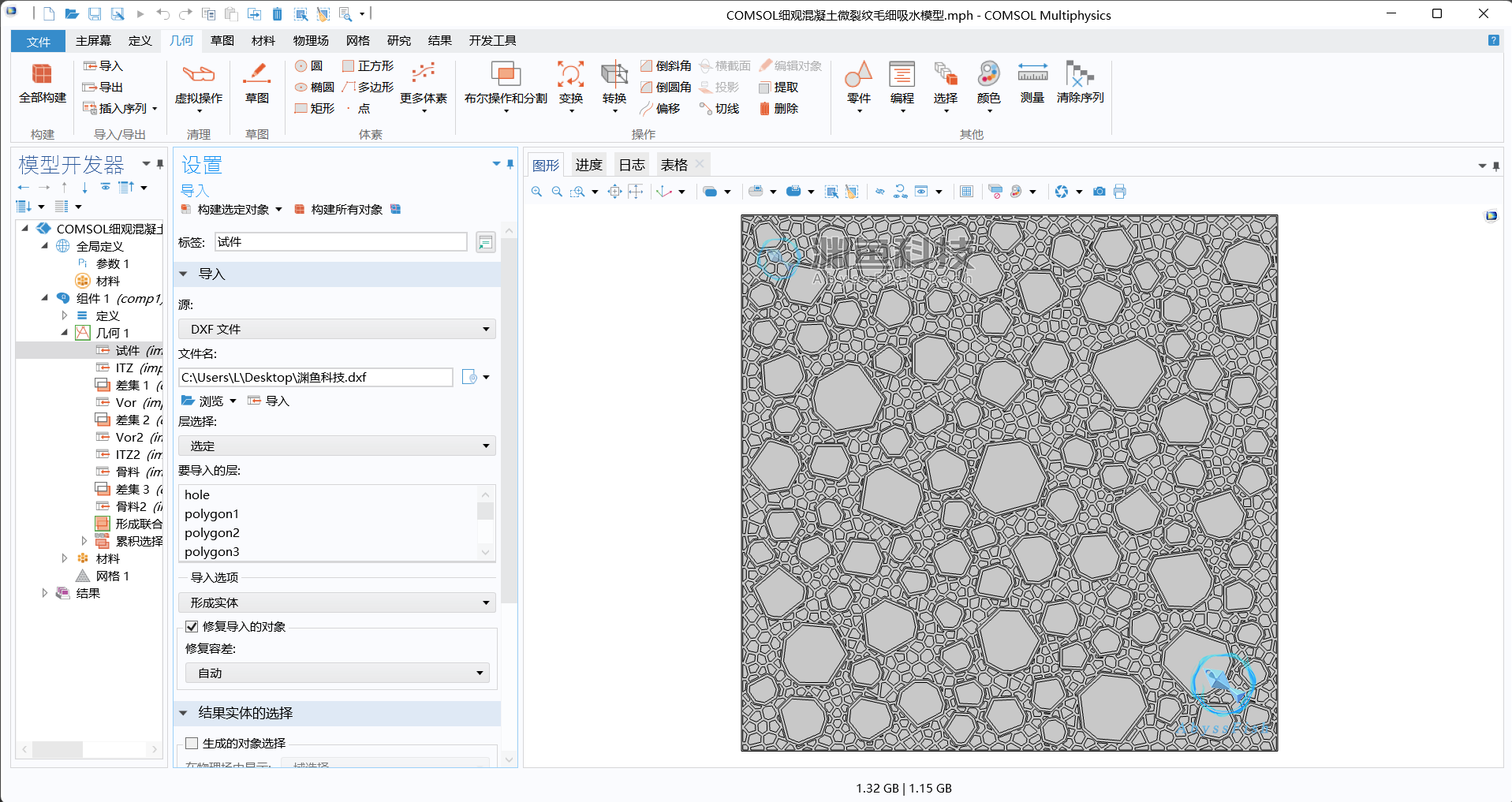

将生成的模型文件另存为dxf格式，并将其导入COMSOL内，需注意导入时应选定相应的层，并利用布尔运算建立对应的几何。

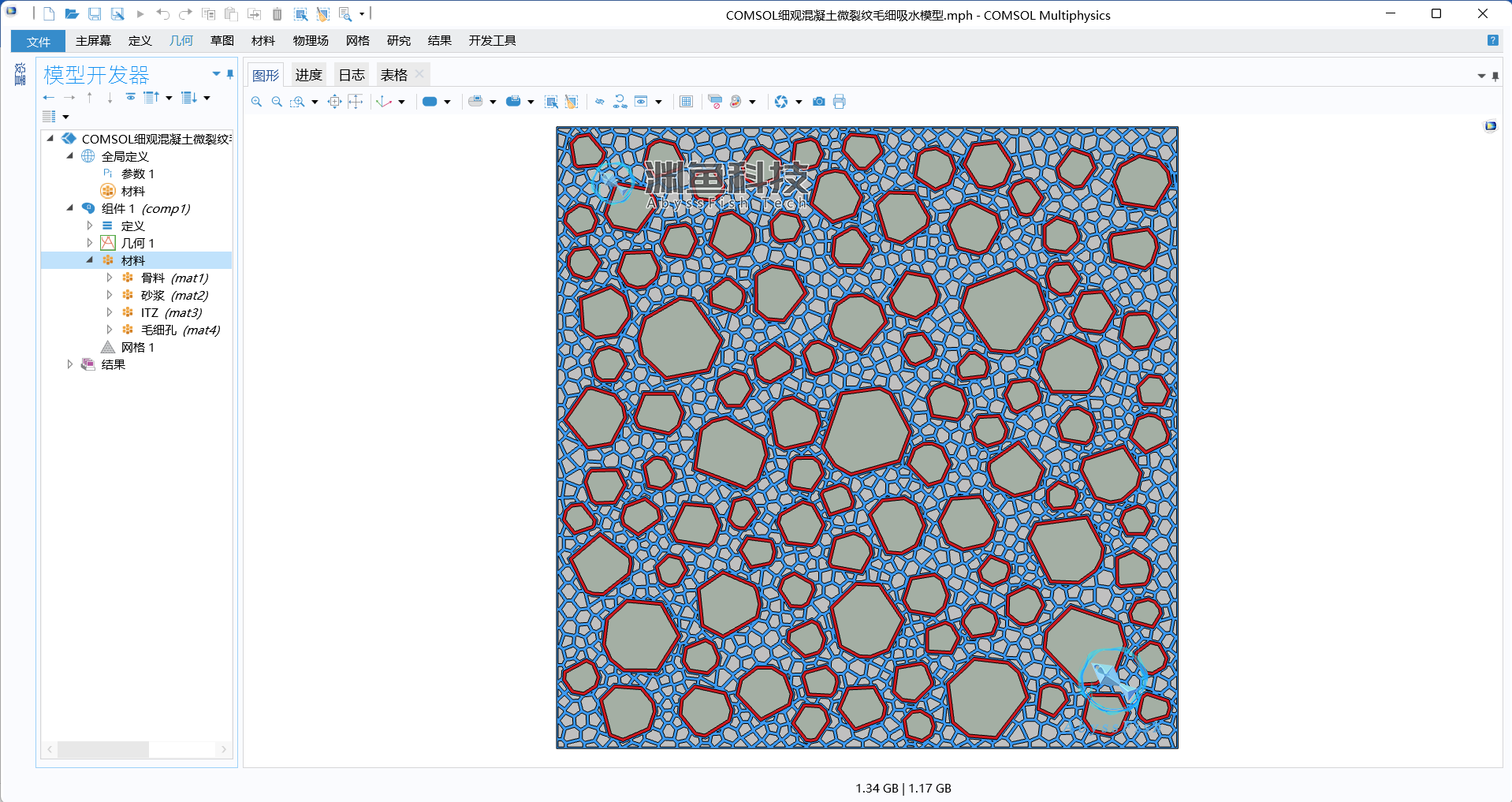

对模型中的不同组分设置相应的材料属性。

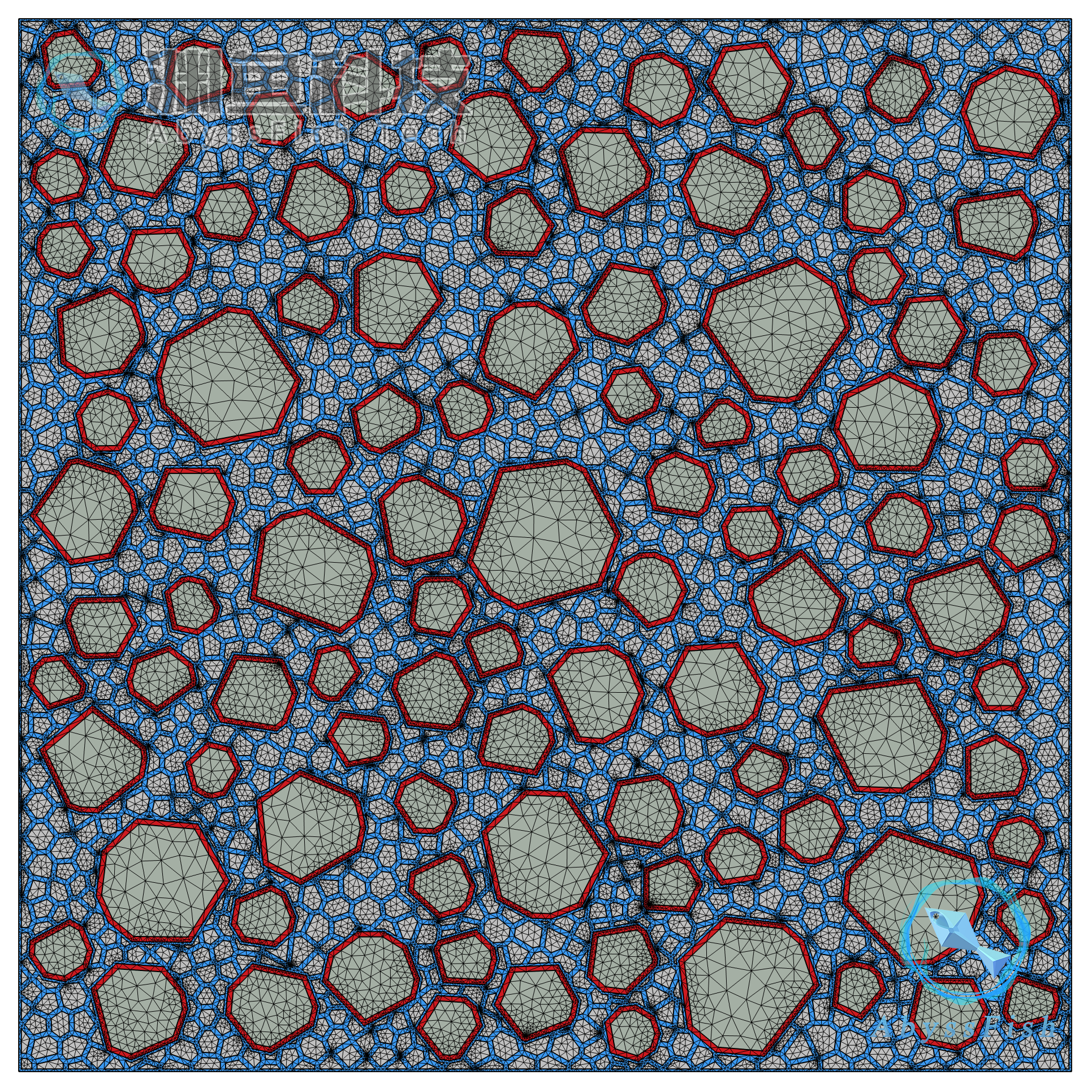

划分网格及完成后续的仿真分析。
