【JY】结构科学的奠基——19世纪力学发展（三）

19世纪之前，工程师造桥盖楼，凭的是经验与直觉。古罗马人建万神殿，哥特工匠砌飞扶壁，靠的是代代相传的技艺，而非计算。直到19世纪，结构分析才真正成为一门科学。

这一切的转折，源于数学与力学的深度融合。纳维推导出弹性力学基本方程，圣维南揭示了局部与整体的辩证关系，卡斯蒂利亚诺发现了能量原理的统一之美。当公式取代经验，当计算替代试错，结构工程迎来了科学化的伟大时代。

二、纳维与弹性理论：结构分析的系统化

2.1 从桥梁工程师到力学奠基人

克劳德-路易·纳维（1785-1836），这位法国工程师的人生轨迹，恰似19世纪工程科学化的缩影。他既是造桥的实践者，又是推导公式的理论家。在那个经验主导的年代，他选择了一条更艰难的路——用数学语言描述材料的力学行为。

纳维的伟大之处，在于他看到了散落各处的经验公式背后隐藏的统一性。梁怎么弯曲？柱何时失稳？拱如何受力？这些看似独立的问题，能否用一套统一的理论来解释？纳维的回答是：可以。

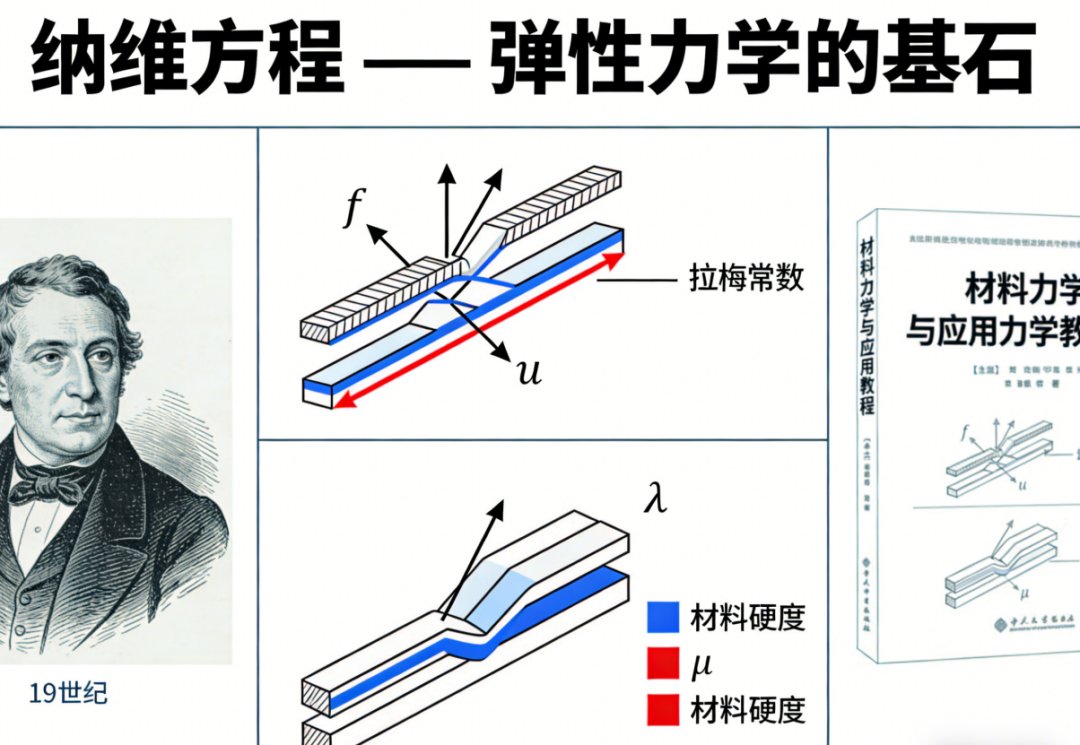

2.2 纳维方程：弹性力学的基石

1821年，纳维推导出了著名的弹性力学基本方程，后人称之为"纳维方程"：

这个公式看起来复杂，其实物理意义很直观。想象一块橡皮泥，你用力按压它，它会变形。方程描述的就是：外力如何引起变形，变形如何在材料内部传递。

方程左边是材料内部的"抵抗力"，右边是"运动效应"。λ和μ是拉梅常数，描述材料有多"硬"；u是位移，描述材料怎么"动"；f是外力，描述外界怎么"推"。整个方程就像天平，一边是外力，一边是材料的抵抗，平衡就是答案。

这个方程的伟大之处在于它的普适性。无论是梁、板、壳，还是复杂的三维结构，都可以从这个方程出发进行分析。它为后来的有限元方法奠定了理论基础，可以说，没有纳维方程，就没有今天的计算机辅助工程。

2.3 材料力学的系统化

1826年，纳维出版了《材料力学与应用力学教程》。这本书的出版，标志着材料力学作为一门独立学科的诞生。

在此之前，工程师们对梁的弯曲理解是零散的。伽利略研究过梁的强度，但忽略了中性轴；伯努利研究过梁的变形，但假设不够准确。纳维的贡献在于，他把前人的碎片整合成了一个完整的理论体系。

他建立了梁弯曲的基本假设：平截面假设——变形前垂直于轴线的截面，变形后仍保持平面且垂直于变形后的轴线。这个假设看似简单，却是工程梁理论的基石。直到今天，我们在工程计算中仍然在使用基于这个假设的公式。

2.4 超静定问题的初步探索

纳维还敏锐地意识到一个更深层次的问题：有些结构，光靠平衡方程解不出所有未知力。这就是后来所说的"超静定结构"。

想象一座连续梁桥，三个支座支撑着两跨梁。平衡方程只能提供三个方程，但未知量有四个——三个支座反力加上内力分布。多出来的那个未知量，从哪里来？

纳维提出了位移法的雏形：除了平衡条件，还需要考虑变形协调条件。这个思路虽然在他生前没有完全成熟，但已经指向了正确的方向。后来的结构矩阵分析法、有限元方法，都可以追溯到这个最初的洞见。

三、圣维南原理：局部与整体的辩证

3.1 一位被低估的大师

阿代马尔·圣维南（1797-1886），这个名字在力学教科书里常被简化为一个"原理"。但这位法国工程师的贡献，远不止于此。

圣维南活了89岁，在19世纪力学家中算是高寿。他的一生跨越了力学发展的黄金时代，既是纳维思想的继承者，又是卡斯蒂利亚诺理论的先驱。他像一座桥梁，连接着两代力学大师。

3.2 圣维南原理：工程计算的"免死金牌"

1855年，圣维南提出了一个看似简单却影响深远的原理：

“

作用在物体局部区域的力系，如果用静力等效的力系代替，则只在力作用区域附近产生显著影响，远处的影响可以忽略。

这个原理用数学语言表达是：应力分布的差异随距离呈指数衰减：

翻译成白话：你在梁端怎么加载，只要合力相同，离加载点稍远的地方，应力分布就几乎一样。

这个原理对工程师来说简直是"免死金牌"。为什么？因为实际工程中的边界条件极其复杂。支座怎么接触？螺栓怎么传力？焊缝怎么分布？如果每个细节都要精确模拟，计算量将无法承受。圣维南原理告诉我们：不用纠结细节，简化处理就行，只要合力等效，远处结果不会差太多。

3.3 扭转理论：从圆形到任意截面

1853年，圣维南解决了另一个困扰工程师多年的难题——扭转。

对于圆形截面，扭转问题早就解决了：剪应力沿半径线性分布，扭转刚度与极惯性矩成正比。但对于矩形、工字形、开口薄壁等非圆截面，问题就没那么简单了。纳维曾尝试推导，但结果不够准确。

圣维南的天才在于，他引入了"扭转应力函数"的概念：

这个方程描述了一个"应力山"——函数φ在截面上的分布就像一座山，山的高度代表应力水平。通过求解这个方程，可以得到任意截面的扭转应力分布。

更重要的是，圣维南发现了"翘曲"现象：非圆截面扭转时，横截面不再保持平面，而是会发生凹凸变形。这个发现解释了为什么开口薄壁构件的抗扭刚度如此之小——翘曲自由释放，没有约束。

3.4 局部与整体的哲学

圣维南原理蕴含着深刻的工程哲学：局部与整体的关系不是简单的叠加，而是存在着某种"衰减机制"。局部的扰动会迅速衰减，不会无限传播。

这让我想起一个比喻：湖面上投下一颗石子，涟漪会向外扩散，但越远越小，最终消失。结构中的应力传播也是如此，局部加载的影响范围是有限的。

这种思想对后来的影响极其深远。有限元方法中的"圣维南原理"保证了局部网格加密不会影响远处的计算精度；断裂力学中的"K场"概念，本质上也是圣维南思想在裂纹尖端的体现。

四、能量法与超静定：卡斯蒂利亚诺定理

4.1 一位英年早逝的天才

卡洛·阿尔贝托·卡斯蒂利亚诺（1847-1884），这位意大利工程师只活了37岁，却在有限的生命里留下了足以改变结构力学的遗产。

1879年，他在博士论文中提出了著名的卡斯蒂利亚诺定理。这篇论文最初是用意大利语发表的，传播范围有限。直到后来被翻译成法语和德语，才被更广泛的学术界认识。可惜，卡斯蒂利亚诺没能看到自己理论的辉煌影响。

4.2 能量视角的革命性

卡斯蒂利亚诺的贡献在于，他提供了一个全新的视角——能量视角。

传统的结构分析，关注的是力和位移。梁承受多大的力？产生多大的挠度？这是工程师习惯的思维方式。但卡斯蒂利亚诺问了一个不同的问题：结构储存了多少能量？

想象一根弹簧，你压缩它，做了功。这些功去哪了？储存在弹簧里，变成了应变能。当你松手，弹簧释放能量，恢复原状。卡斯蒂利亚诺的洞见在于：应变能与外力、位移之间存在某种微分关系。

4.3 卡斯蒂利亚诺定理的两种形式

第一定理：应变能对位移的偏导数等于对应的力。

第二定理：应变能对力的偏导数等于对应的位移。

这两个定理看似简单，威力却巨大。对于梁结构，应变能可以表示为：

其中M是弯矩，EI是抗弯刚度。如果你想求某点的挠度，只需要把应变能对那个点的力求偏导数。

这个方法的妙处在于：你不需要知道位移的具体分布，只需要知道弯矩分布。对于复杂结构，求位移分布可能很困难，但求弯矩分布相对容易。卡斯蒂利亚诺定理提供了一条捷径。

4.4 超静定问题的钥匙

超静定结构，是19世纪工程师面临的重大挑战。传统的平衡方程不够用，需要补充额外的条件。卡斯蒂利亚诺定理提供了这把钥匙。

以一个简单的超静定梁为例：一端固定、一端简支，中间承受荷载。未知量有三个：固定端弯矩、固定端剪力、简支端反力。但平衡方程只能提供两个。怎么办？

卡斯蒂利亚诺的方法是：把多余约束"释放"掉，代之以未知力。然后利用变形协调条件——比如固定端转角为零——建立补充方程。用能量法表达，就是：

其中MA是固定端弯矩。这个方程表示：固定端的转角为零，所以应变能对弯矩的偏导数为零。

这种方法后来发展成为"力法"或"柔度法"，成为结构力学的基本方法之一。与之对应的"位移法"或"刚度法"，则构成了现代矩阵分析的基础。

4.5 最小势能原理：统一的框架

卡斯蒂利亚诺的工作还指向了一个更深刻的原理：最小势能原理。

结构的总势能包括两部分：应变能（内能）和外力势能。最小势能原理指出：在所有可能的变形状态中，真实的变形状态使总势能取极小值。

这个原理的美妙之处在于它的统一性。无论是静力平衡问题、稳定问题，还是动力问题，都可以纳入这个框架。它不仅是结构分析的工具，更是理解结构行为的哲学。

后来的有限元方法，本质上就是最小势能原理的数值实现。把连续体离散成有限个单元，假设每个单元的位移模式，然后令总势能最小，得到平衡方程。这套方法，如今已成为工程计算的标配。

五、材料与结构革命：钢与混凝土的时代

5.1 钢材：从贵族到平民

19世纪中叶，一场材料革命悄然发生。

在此之前，钢材是昂贵的奢侈品。坩埚炼钢法生产的钢材，每吨价格高达60英镑，只有钟表弹簧和剃刀才舍得用。建筑结构？想都别想。

1855年，亨利·贝塞麦发明了转炉炼钢法。空气吹入铁水，氧化杂质，15分钟就能炼出一炉钢。产量暴增，价格暴跌。到1870年代，钢材价格已降至每吨15英镑，只有原来的四分之一。

钢材的性能优势是压倒性的。相比铸铁，钢材的抗拉强度高出3-5倍，延性显著改善，不会像铸铁那样脆断。相比锻铁，钢材更均匀，质量更稳定，可焊性更好。工程师们终于有了一种理想的建筑材料。

5.2 钢筋混凝土：偶然的伟大发明

钢筋混凝土的发明，充满了偶然色彩。

1849年，法国人约瑟夫·兰博想做一个结实的水泥船。他在水泥里加了铁丝网，结果发现强度大增。但他没有意识到这项发明的潜力。

真正推动钢筋混凝土走向应用的是约瑟夫·莫尼耶（1823-1906），一位园艺师。1867年，他获得了钢筋混凝土花盆的专利。你没听错，花盆。这位园艺师发现，水泥花盆容易裂，但加了钢筋就结实多了。

莫尼耶后来把这项技术扩展到水管、楼板、桥梁。1875年，他建造了世界上第一座钢筋混凝土桥。虽然这座桥只有16米长，但它开启了一个时代。

钢筋混凝土的妙处在于"优势互补"。混凝土抗压强度高、价格便宜，但抗拉能力弱，容易开裂。钢筋抗拉强度高、延性好，但价格贵、易锈蚀。把两者结合起来：混凝土包裹钢筋，保护它不锈蚀；钢筋承担拉力，弥补混凝土的弱点。这种组合效应，使钢筋混凝土成为20世纪最成功的建筑材料。

5.3 埃菲尔铁塔：钢铁时代的宣言

1889年，巴黎世界博览会。一座300米高的铁塔拔地而起，震惊了世界。

古斯塔夫·埃菲尔（1832-1923）设计的这座铁塔，是当时世界上最高的人造结构。在此后的41年里，它一直保持着这个纪录。但埃菲尔铁塔的意义远不止于高度。

从结构角度看，埃菲尔铁塔是一次力学智慧的集中展示。埃菲尔深知风荷载是主要挑战，因此采用了格构式结构——镂空的设计大大减小了风阻。塔身底部宽大、顶部收窄，既保证了稳定性，又节省了材料。

铁塔的边缘曲线不是随意设计的，而是经过精确计算。它遵循一条数学曲线，使得风荷载引起的弯矩沿高度均匀分布。换句话说，每一根杆件都承受着相近的应力，没有哪一部分过分"富裕"或过分"吃紧"。

这种"等应力设计"的思想，在当时是革命性的。它标志着结构设计从经验走向了科学。

5.4 摩天大楼：向上的渴望

如果说埃菲尔铁塔是向天空的宣言，那么摩天大楼就是城市向上的渴望。

1885年，芝加哥。威廉·勒巴隆·詹尼设计了家庭保险大楼，高42米，10层。这座建筑看起来平平无奇，但它的结构却是革命性的：钢框架承受竖向荷载，外墙只起围护作用，不承重。

这就是现代高层建筑的原型。在此之前，高层建筑靠厚重的砖墙承重，楼层越高，墙越厚，底层墙甚至要几米宽。钢框架的出现，解放了外墙，让建筑可以更轻、更高。

摩天大楼的兴起还依赖另一项关键技术：电梯。1852年，伊莱沙·奥蒂斯发明了安全电梯。当电梯缆绳断裂时，弹簧驱动的卡爪会自动锁住导轨，防止轿厢坠落。这项发明消除了人们对高层建筑的恐惧，让"往上走"成为可能。

到19世纪末，摩天大楼已在芝加哥和纽约蓬勃兴起。1890年代建成的胜家大楼高达187米，伍尔沃斯大楼更是达到241米。人类终于突破了高度的限制。

六、哲学思考：计算取代经验的伟大转折

6.1 从"试错"到"预测"

19世纪之前，工程师造桥盖楼，本质上是一种"试错"过程。建好了，观察它是否安全；塌了，总结教训，下次改进。这种方法代价高昂，效率低下。

19世纪的力学发展，改变了这一切。工程师可以在图纸阶段就计算出结构的受力状态，预测它的安全裕度。建之前就知道会不会塌，这是革命性的进步。

6.2 超静定问题的解决：理性的胜利

超静定问题的解决，是19世纪力学最深刻的成就之一。它证明了：即使面对看似"无解"的问题，只要引入正确的物理原理（变形协调、能量守恒），就能找到答案。

这是一种哲学上的胜利。它告诉我们：世界是可理解的，困难是可以克服的，只要我们找到正确的方法。

6.3 能量原理的统一性：美的追求

卡斯蒂利亚诺定理、最小势能原理，展现了一种统一之美。力与位移、内能与外功、平衡与稳定，这些看似分散的概念，被纳入一个统一的框架。

这种对统一性的追求，是科学精神的本质。物理学家追求大统一理论，力学家追求能量原理，工程师追求设计准则，本质上都是在寻找那个"最简洁的解释"。

6.4 传承与启示

回望19世纪，纳维、圣维南、卡斯蒂利亚诺、埃菲尔……这些名字背后，是一种精神的传承：用理性认识世界，用计算指导实践，用科学服务工程。

这种精神，至今仍在延续。当我们用有限元软件分析复杂结构时，当我们用优化算法寻找最轻设计时，我们实际上是在延续19世纪大师们开创的事业。

结构科学的奠基，不是一个完成时，而是一个进行时。每一代人都在前人的肩膀上，继续向上攀登。

参考文献

[1] Navier, C.L. (1826). Résumé des Leçons de Mécanique. Paris.

[2] Saint-Venant, A.J.C.B. (1855). Mémoire sur la Torsion des Pris mes. Mémoires des Savants Étrangers, 14, 233-560.

[3] Castigliano, C.A. (1879). Théorie de l'équilibre des systèmes élastiques. Turin.

[4] Timoshenko, S.P. (1953). History of Strength of Materials. McGraw-Hill.

[5] Kurrer, K.E. (2008). The History of the Theory of Structures. Ernst & Sohn.
