电机设计中影响NVH的四大因素全解析
反电动势（Back EMF）

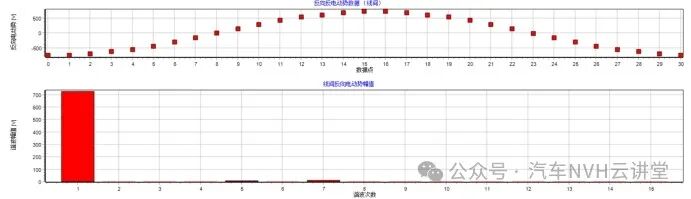

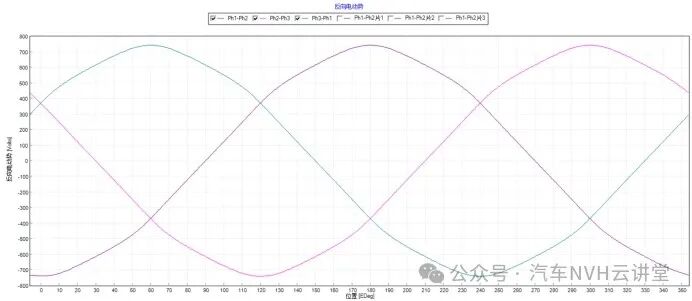

反电动势，全称为“反向电动势”，是指在线圈中由于磁通量变化而产生的电动势。当电机的转子在磁场中旋转时，其绕组切割磁力线，根据法拉第电磁感应定律，会在绕组中产生电动势，这个电动势的方向与原来通电的电流方向相反，因此称为反电动势。反电动势对电机的性能有重要影响。在直流电机中，反电动势可以减小电枢电流，从而减小电枢损耗，提高电机效率。同时，反电动势也会影响电机的转速控制，当电机转速增加时，反电动势也会增加，从而限制了电机的最大转速。一般来说，磁场的正弦度越好，反电势波形正弦度越好，磁场的正弦度越好，电磁力谐波越少，噪音越小，所以根源在于磁场的正弦度。谐波是波形中除基波（主频率成分）以外的其他频率成分。谐波含量越高，正弦度越低。从图1和图2可知该电机反电势是谐波含量就很小，正弦度也很好，对NVH影响较小。齿槽转矩（Slot Torque）

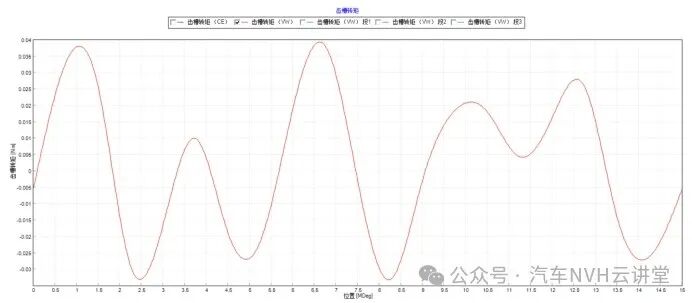

齿槽转矩是由于电机定子和转子的齿槽结构造成的不均匀磁场分布而产生的转矩波动。在实际的电机设计中，由于电机的定子和转子通常由多个铁芯齿和槽组成，而这些铁芯齿和槽的排列不可能完全均匀，这就导致了磁场分布的不均匀性。当电机运行时，这些不均匀的磁场会在电机的气隙中产生周期性的变化，从而引起转矩的波动，这就是齿槽转矩。齿槽转矩会导致电机运行时的噪声和振动，影响电机的平稳性和精确性。因此，在电机设计和制造过程中，通常会采取一些措施来减小齿槽转矩，比如优化齿槽设计、采用磁性材料等。转矩脉动（Torque Ripple）

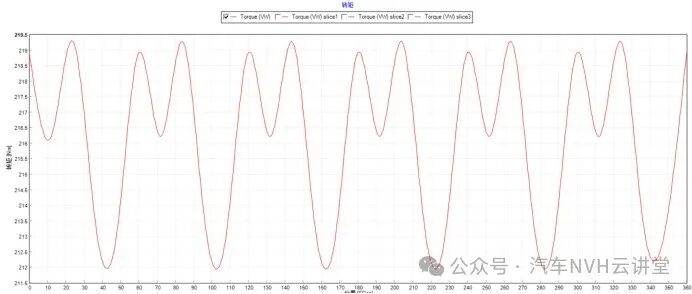

转矩脉动是指电机输出转矩的周期性波动。在电机运行过程中，由于电磁场的周期性变化、齿槽效应、永磁材料的不均匀性等因素，都可能导致电机输出的转矩出现波动。转矩脉动会影响电机的运行性能，特别是在精密控制和高速运行的应用场合，转矩脉动可能导致设备的振动、噪声增大，甚至影响控制精度和产品的质量。为了减小转矩脉动，可以采取一些措施，例如使用高品质的永磁材料、优化电机结构设计、采用先进的控制策略等。绕组节距

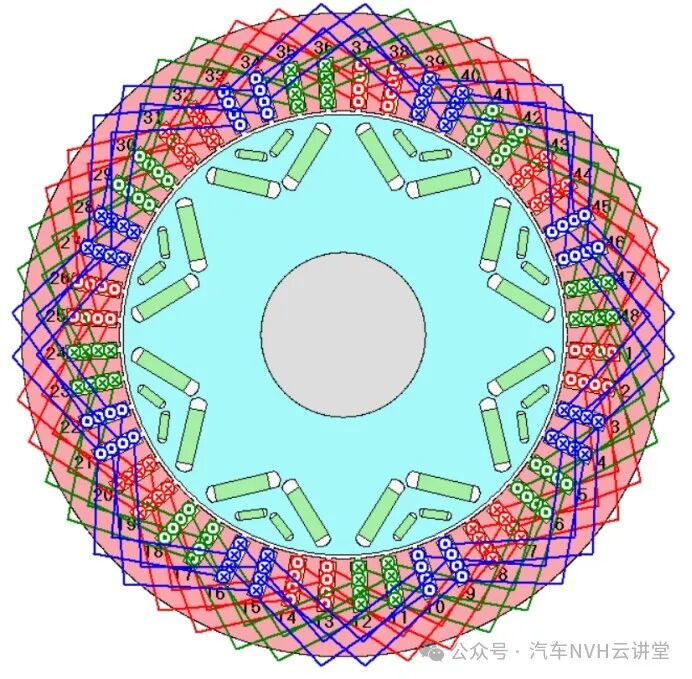

节距类型主要描述的是电机绕组线圈在铁心槽中的分布方式。它可以分为以下几种：1. 整数节距（Full Pitch）：线圈的两个边分别位于相邻的极距槽中。这种分布方式可以提供较好的磁场分布和较低的谐波损耗。2. 分数节距（Fractional Pitch）：线圈的两个边不位于相邻的极距槽中，而是跨越多个槽。这种设计可以减少转矩波动和谐波损耗，提高电机的效率和性能。3. 混合节距（Mixed Pitch）：结合整数节距和分数节距的特点，通过精心设计线圈的分布，可以在特定的应用中优化电机的性能。节距槽数是指电机绕组中每个线圈跨越的槽数。这个参数对电机的性能有直接影响，包括：1. 转矩产生：节距槽数的增加通常会增加电机的转矩，因为更多的线圈可以在同一时间内与磁场相互作用。2. 效率：适当的节距槽数可以提高电机的效率，因为它可以减少铜损和铁损。3. 噪音和振动：节距槽数的优化可以减少电机运行时的噪音和振动，提高其运行的平稳性。4. 散热：节距槽数的增加可以改善电机的散热性能，因为有更多的空间用于散热。5. 成本：增加节距槽数会增加制造成本，因为需要更多的材料和更复杂的制造工艺。在设计电机时，工程师需要根据应用需求、性能目标和成本考虑来选择合适的节距类型和节距槽数。通过优化这些参数，可以制造出性能优异、效率高、噪音低的电机。总的来说，反电动势、齿槽转矩和转矩脉动、绕组节距都是影响电机性能的重要术语，理解和控制这些因素对于提高电机的性能和可靠性至关重要。【免责声明】本文来自网络整理，版权归原作者所有，仅用于学习等，对文中观点判断均保持中立，若您认为文中来源标注与事实不符，若有涉及版权等请告知，将及时修订删除，谢谢大家的关注
