基于Fluent的轴向磁通电机水冷热流耦合仿真

在新能源与高效传动的浪潮下，轴向磁通电机凭借结构紧凑、功率密度高、轴向尺寸短的核心优势，彻底打破了传统径向电机的设计局限，成为高端装备领域的热门选型。

不同于普通电机，轴向磁通电机的盘式结构让热量分布更集中，温升控制直接决定整机可靠性、续航能力和使用寿命，也是量产落地的关键技术关卡。

为了精准把控电机热态性能，针对轴向磁通电机开展专项热仿真分析，聚焦核心温升数据拆解计算结果。

凭借轻量化、高效率的特性，轴向磁通电机已经打破实验室局限，在多个核心领域实现规模化应用，成为行业升级的核心动力：

• 新能源汽车：多用于轮毂电机、集成电驱动桥，在有限空间内实现大功率输出，减轻整车重量，提升续航里程，适配混动、纯电车型的高性能需求；
• 航空航天：针对无人机、小型航空器设计，满足严苛的轻量化、高可靠性要求，在高空低温、高负荷工况下稳定运行；
• 工业精密传动：伺服电机、机器人关节、高速主轴等设备，依托轴向磁通电机的高转矩密度，实现精准控制、快速响应；
• 储能与发电：小型风力发电机、飞轮储能装置，利用其高效率、低损耗的特点，提升能量转换效率；
• 特种装备：医疗器械、水下设备等空间受限场景，轴向短、体积小的优势无可替代。

无论应用在哪个场景，轴向磁通电机的温升管控都是绕不开的技术难点——功率密度越高，发热越集中，一旦局部过热，极易出现绝缘老化、永磁体退磁、部件失效等问题，直接影响产品寿命和安全性。

• 环境参考温度：300.00K（约26.85℃），贴近常规室温工况；
• 冷却系统参数：冷却水道压降23175.07Pa，采用液冷散热方案；

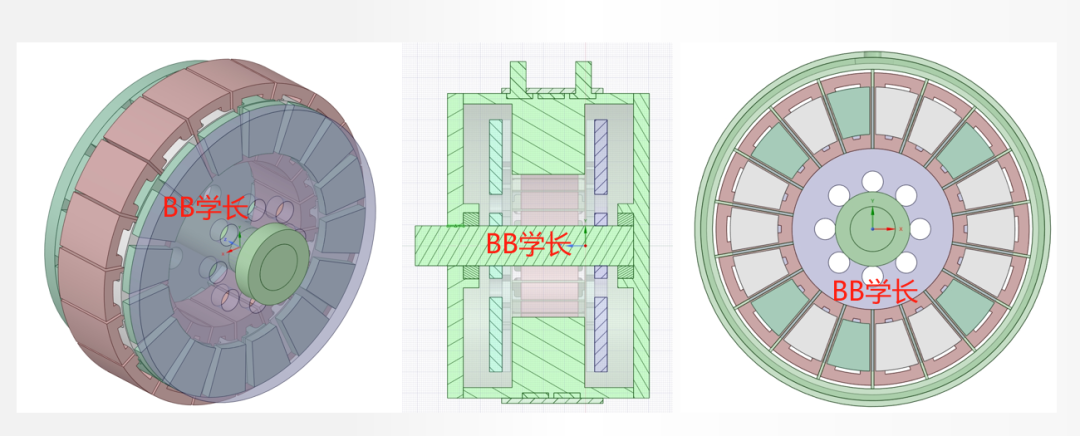

在此工况下，重点监测绕组、永磁体、定子、转子、轴承五大核心部件。

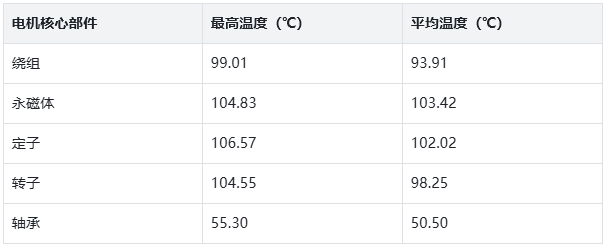

温度是判断电机热安全性的核心指标，本次仿真各关键部件的温度峰值与均值，清晰呈现轴向磁通电机的发热、散热特性，具体数据如下：

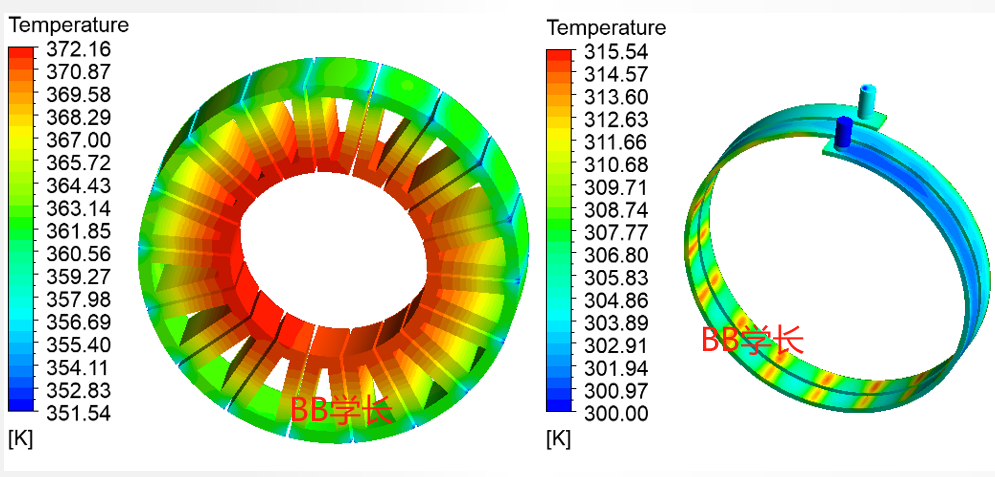

深度数据+温度云图联合解读

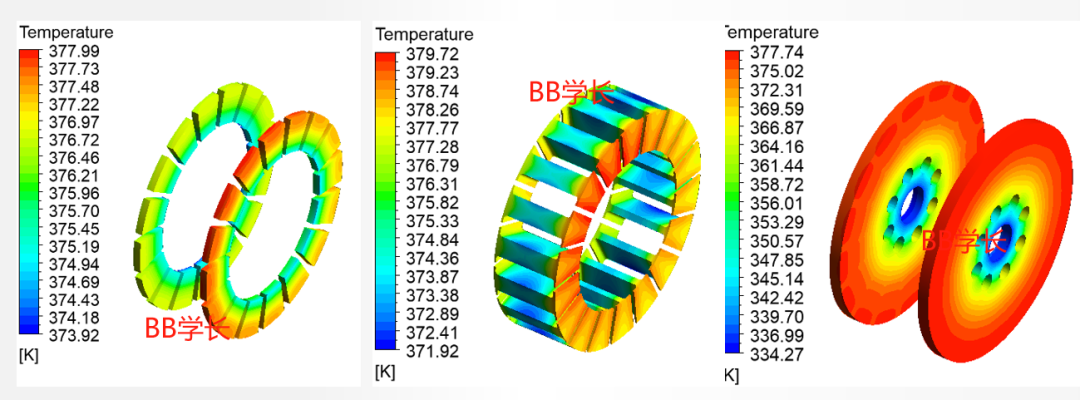

1. 高温核心区（云图高亮红区）：定子为整机温度峰值部件，最高温达106.57K，对应云图中定子铁芯区域呈现大面积高温红色 色块，是热量最集中的部位；永磁体、转子紧邻定子区域也出现橙黄色高温色块，三者构成电机核心发热圈，这也是轴向磁通电机盘式结构的典型热分布特征——定子损耗、永磁体涡流损耗聚集，热量沿轴向、径向扩散受阻，形成局部高温带。

1. 可控温区（云图黄绿区）：绕组温度相对平稳，最高温未破百，云图显示绕组区域为黄绿色温和色块，散热路径通畅、温升可控；轴承部位对应云图浅蓝/蓝色低温区，整体温升幅度最小，热状态稳定，短期内无过热失效风险。

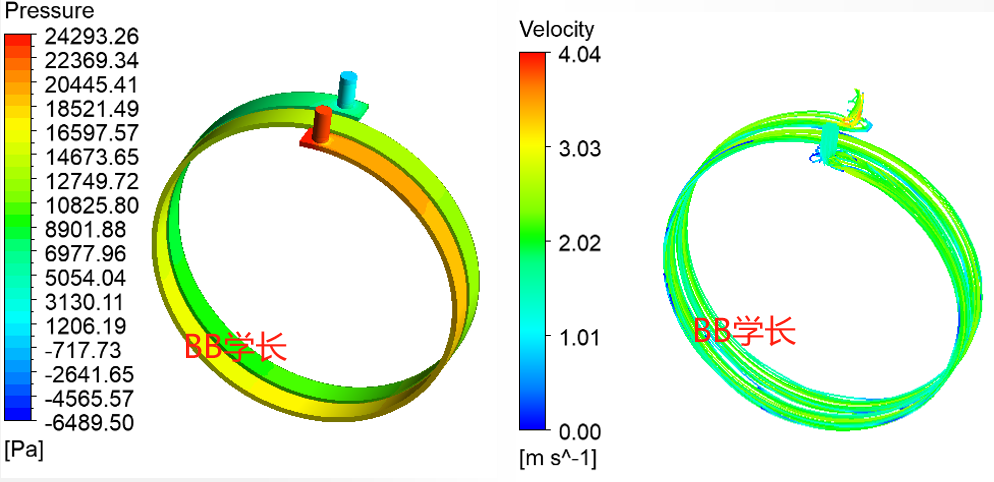

1. 流场均匀性表现：流道主流区域流速平稳、流线规整，无明显涡流、死水区，冷却液流通顺畅，保证全域散热基底一致；仅在流道拐角、变径处出现轻微流速波动，属于常规结构损耗，不影响整体散热效果。

本案例为全流程可复现的工程级仿真案例，覆盖：

建模 → 多面体网格 → Fluent 设置  → 后处理 → 完整报告输出
