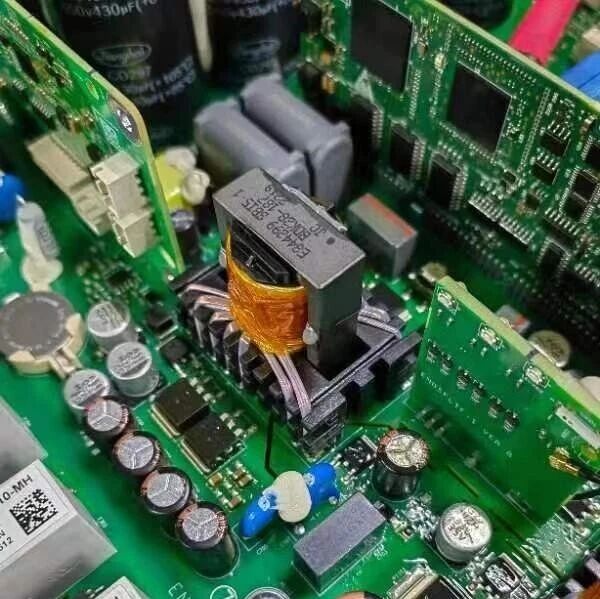

三相 PFC 整流器与 AC-AC 变换器是电力电子领域实现高效电能变换的核心技术，前者聚焦 三相 AC-DC 高效整流与功率因数校正 ，后者专注 AC-AC 直接 / 间接变频调压 ，二者常组合构成 AC-DC-AC 系统，广泛应用于工业传动、新能源并网、轨道交通等场景。
一、三相 PFC 整流器（Three-Phase PFC Rectifier）
1. 核心定义与目标

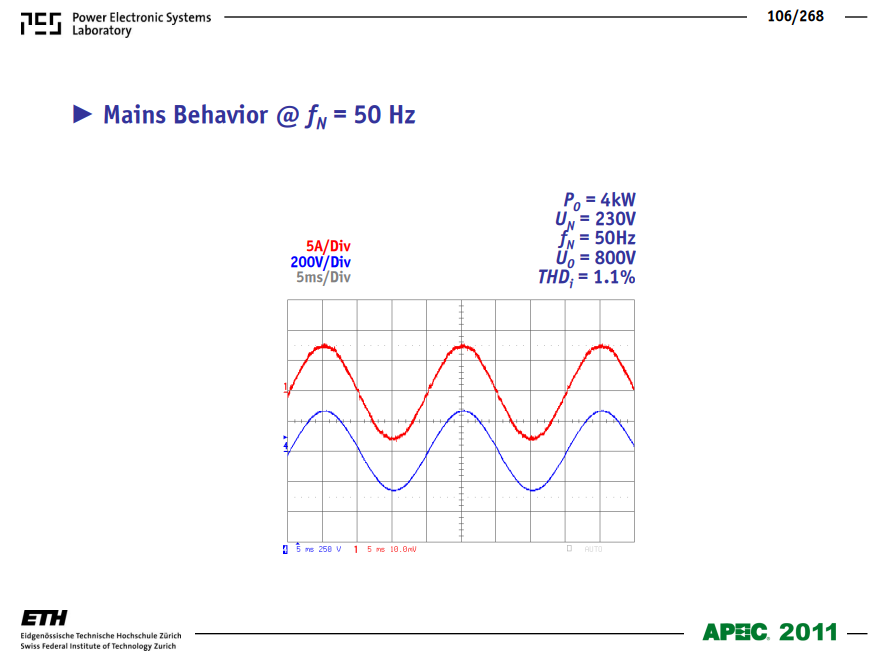

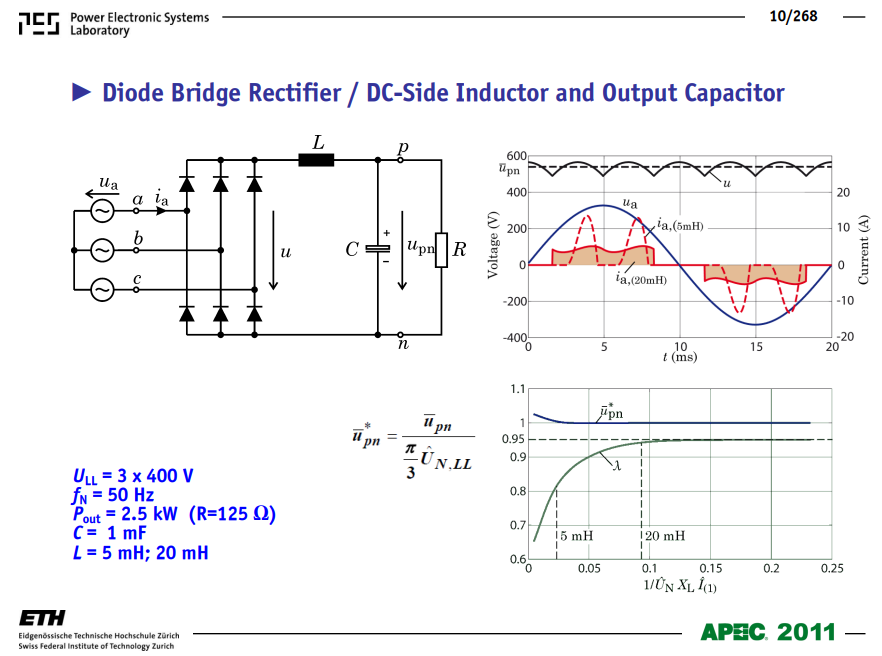

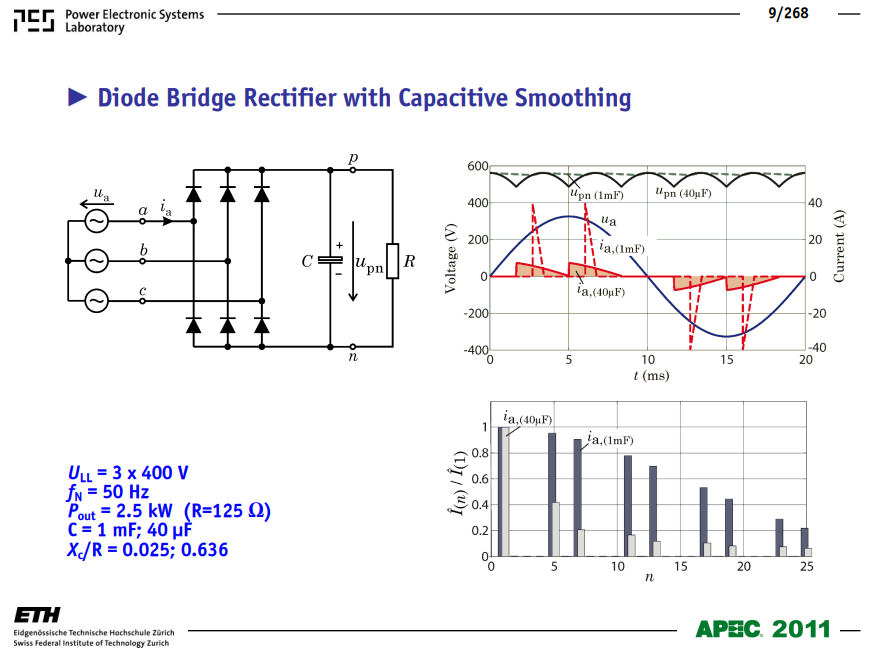

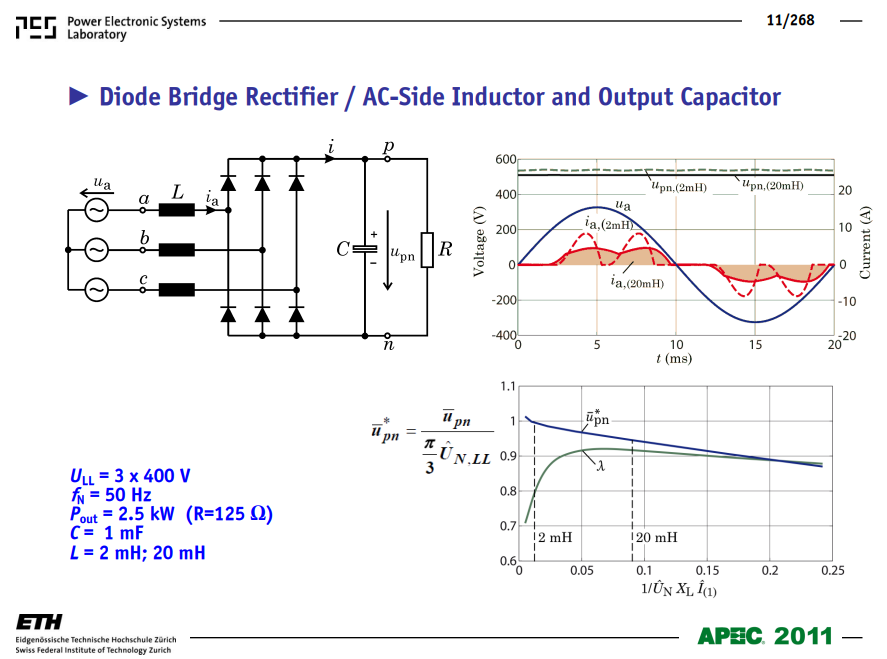

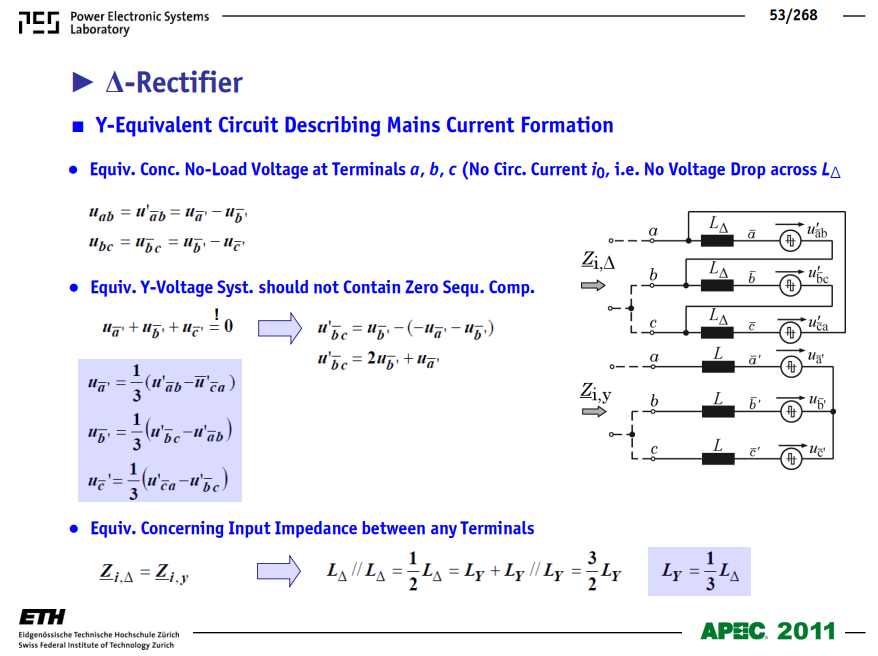

三相 PFC 整流器是将三相交流电转换为直流电，同时 强制输入电流为正弦波、与电压同相位 ，实现 单位功率因数（PF≈1） 、 低谐波畸变（THD<5%） ，解决传统二极管整流的谐波污染与低功率因数问题。

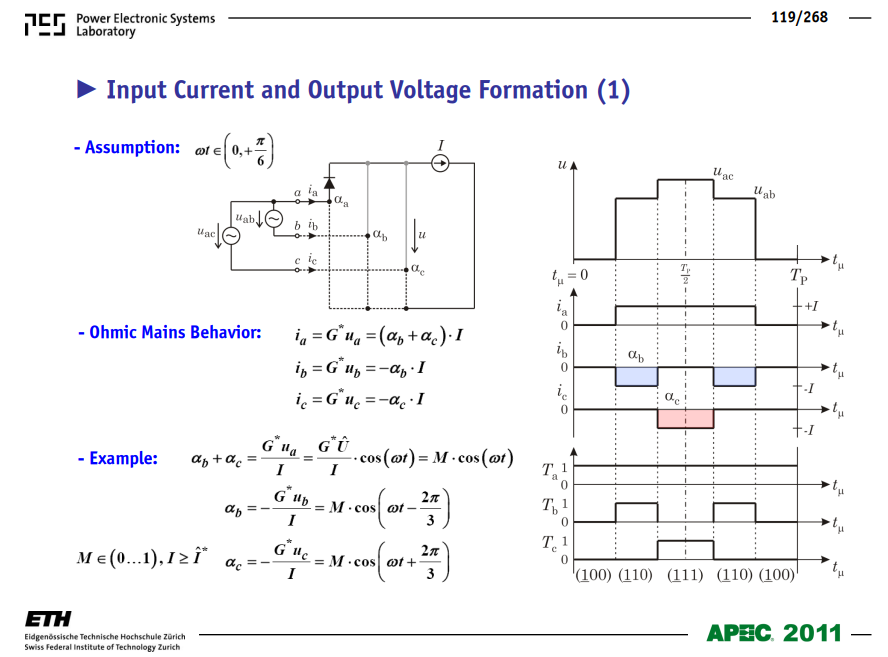

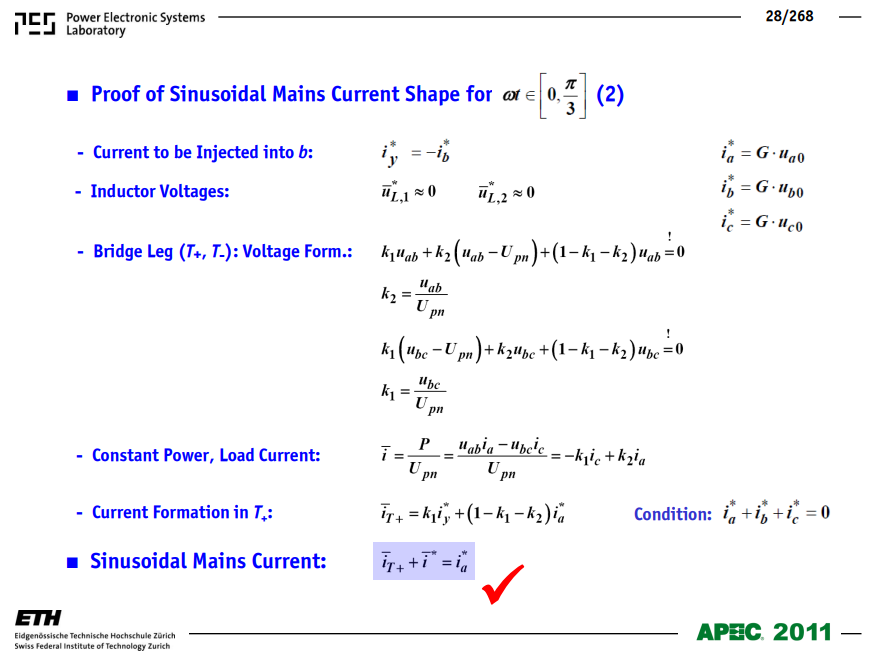

2. 核心工作原理

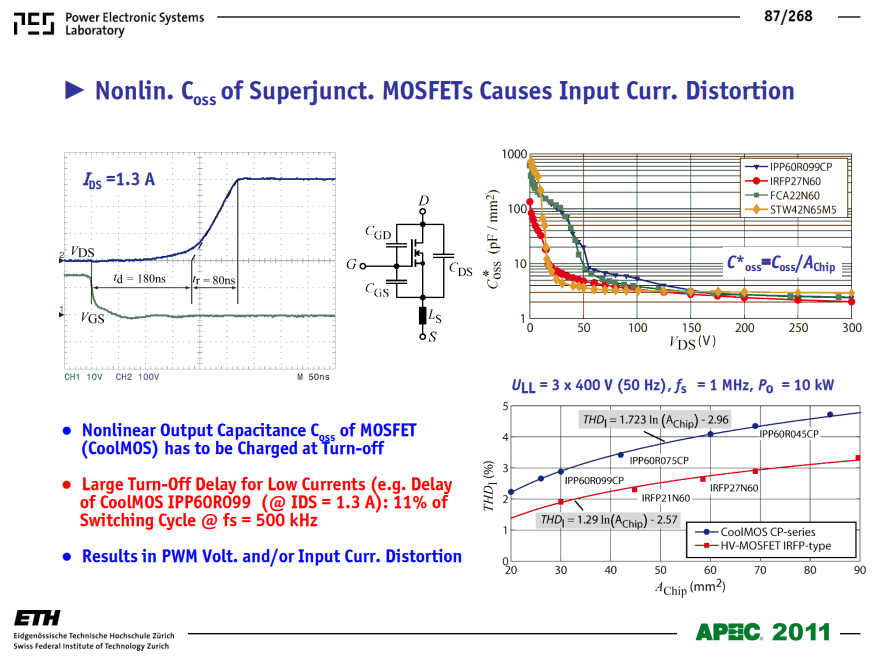

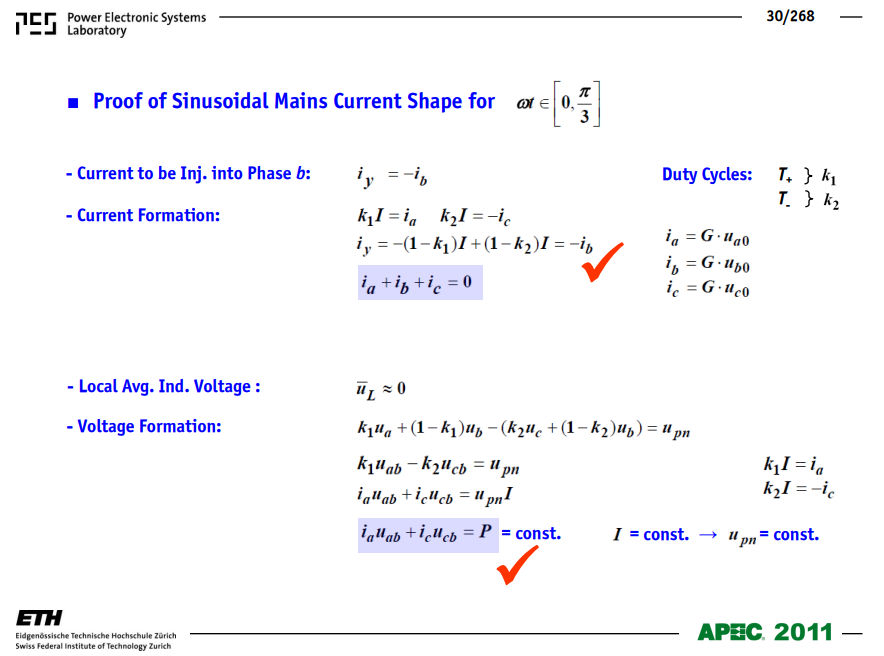

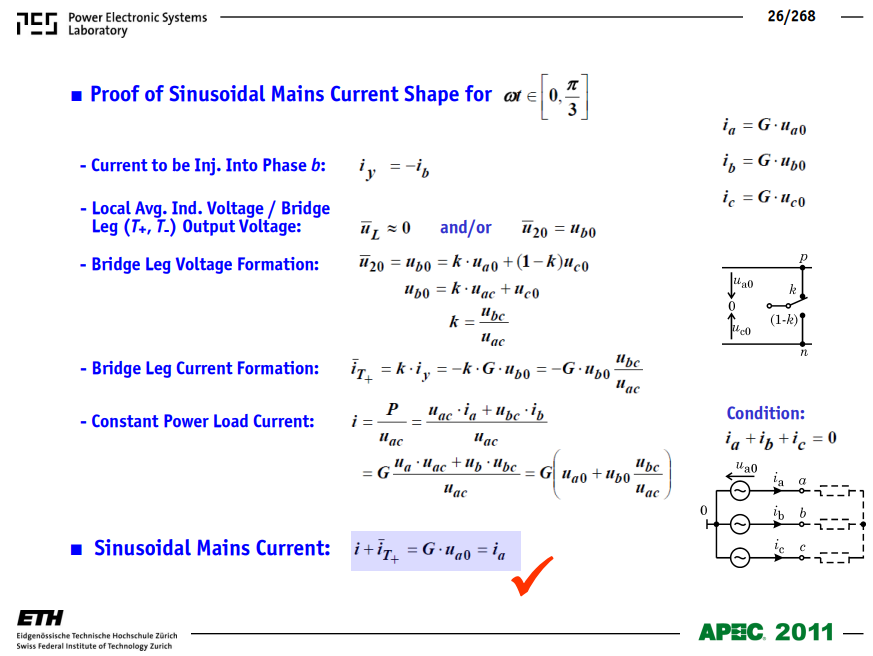

以Boost 型PFC为基础，通过 PWM 控制全控型开关（IGBT/SiC MOSFET） ，配合输入电感与直流侧电容，实现：
输入电流跟踪电压波形，消除无功与谐波；
升压输出稳定直流母线电压（如 400V/800V），适配后级逆变器 / DC-DC。

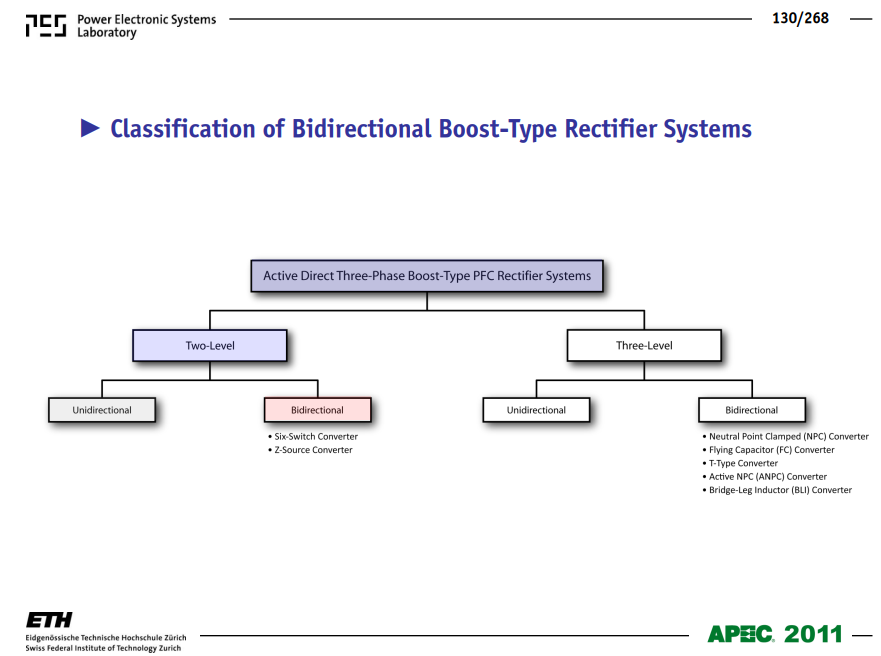

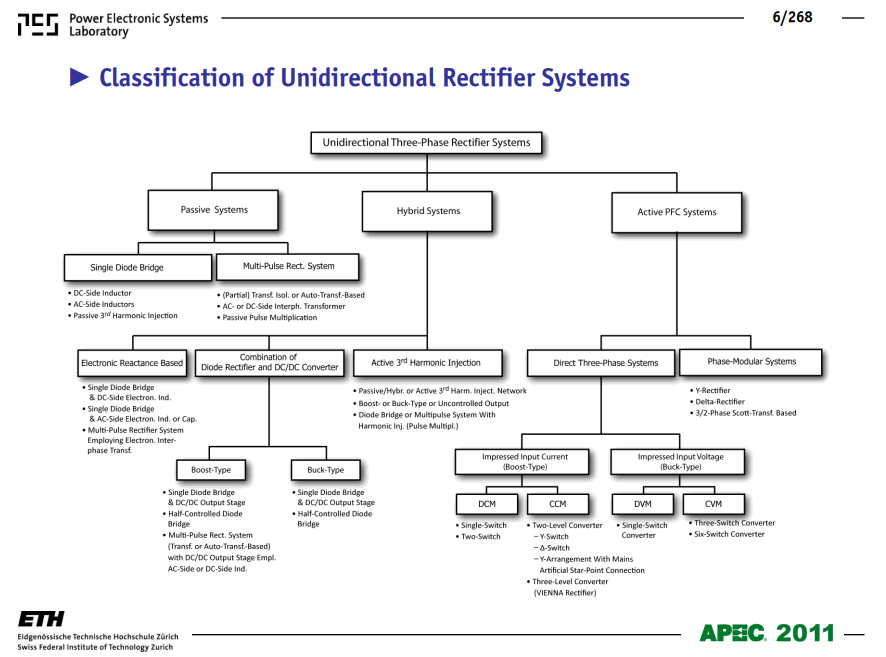

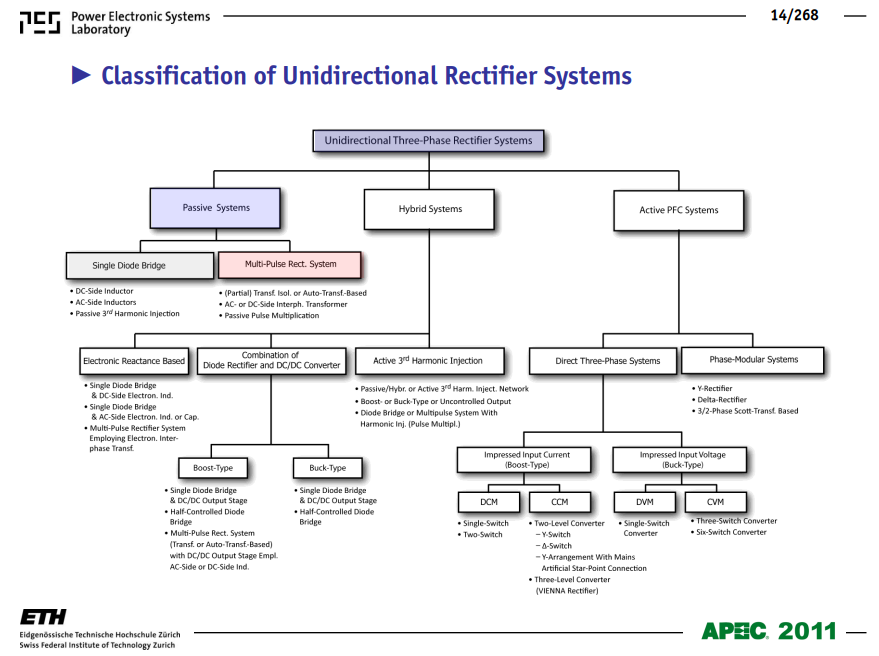

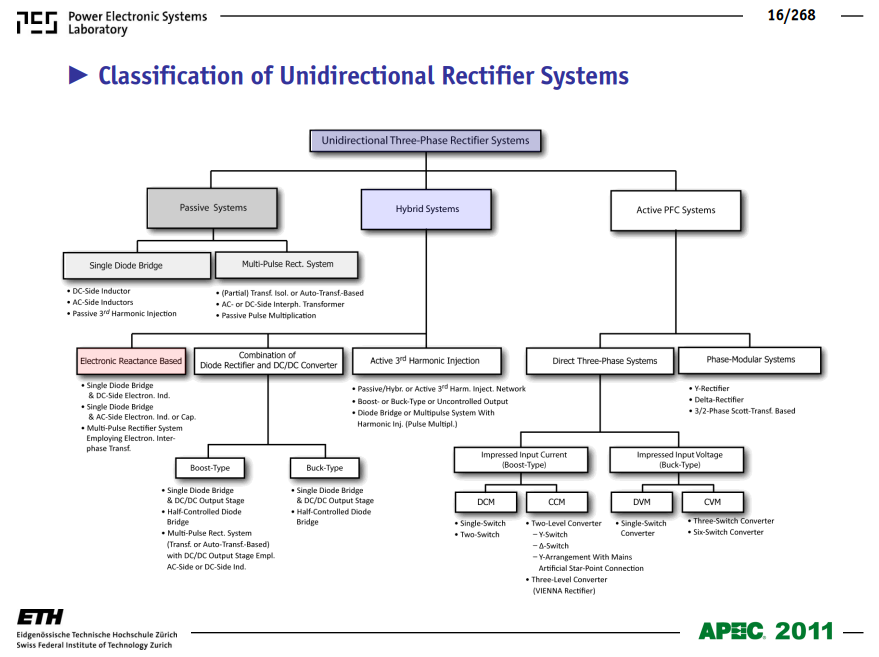

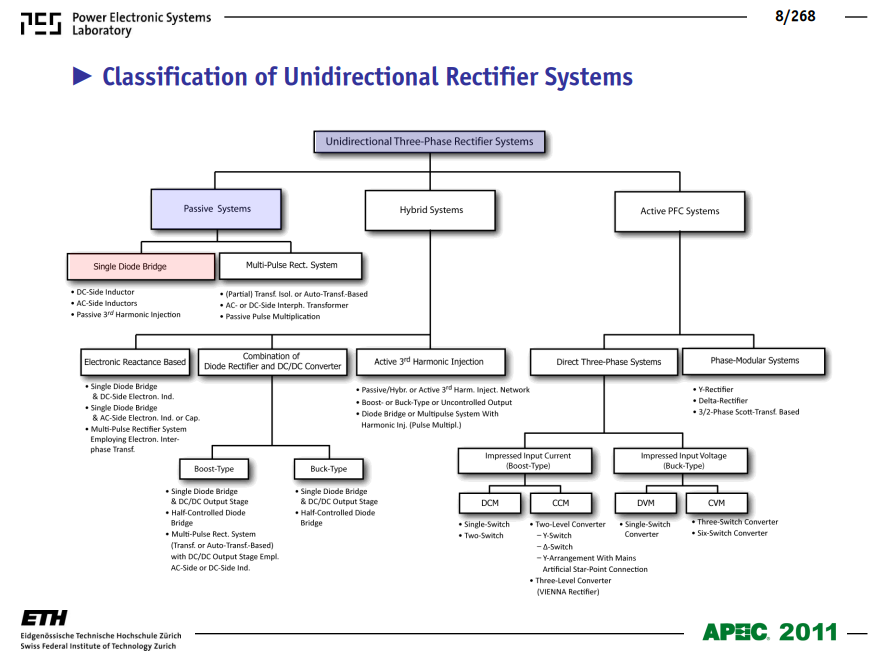

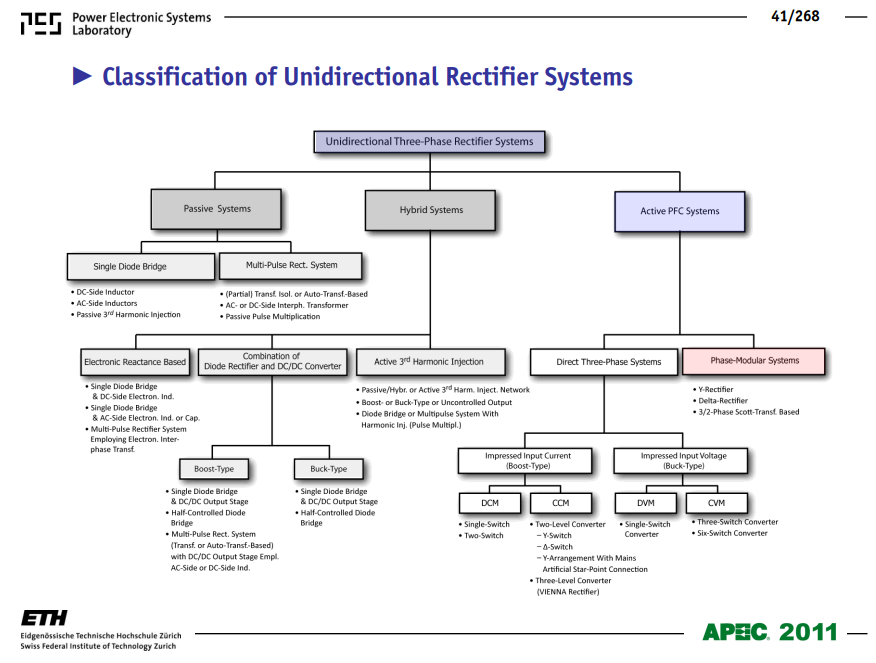

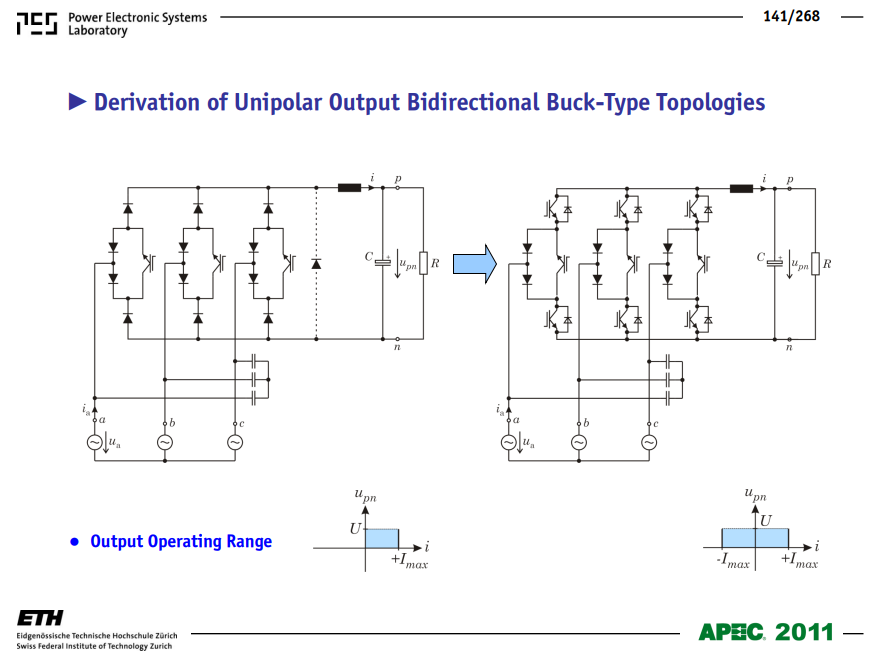

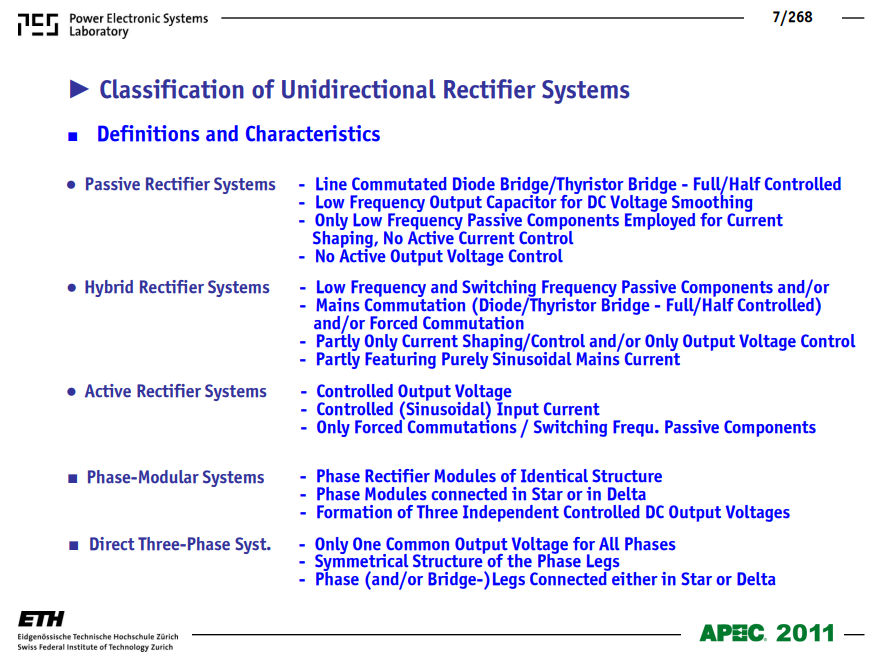

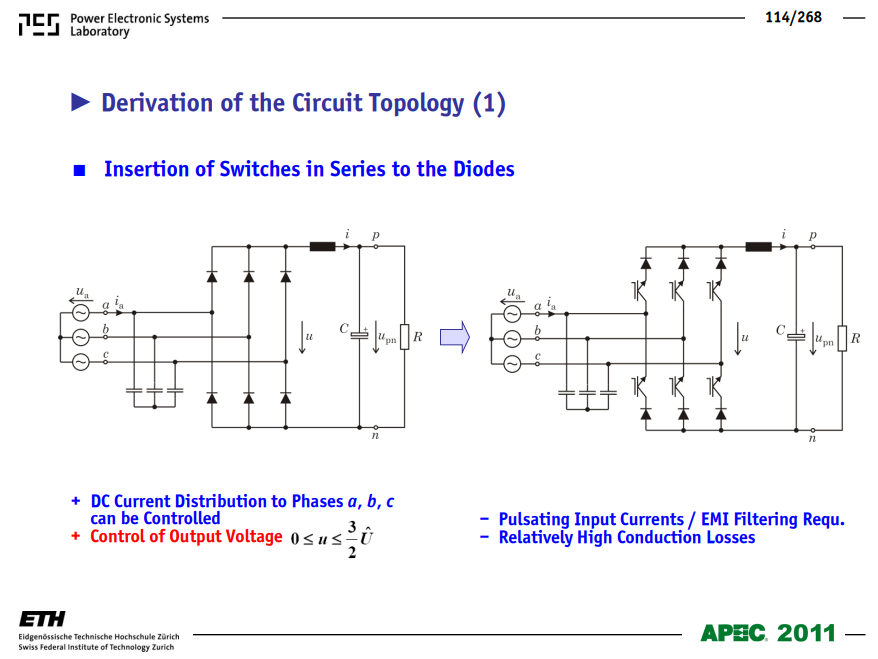

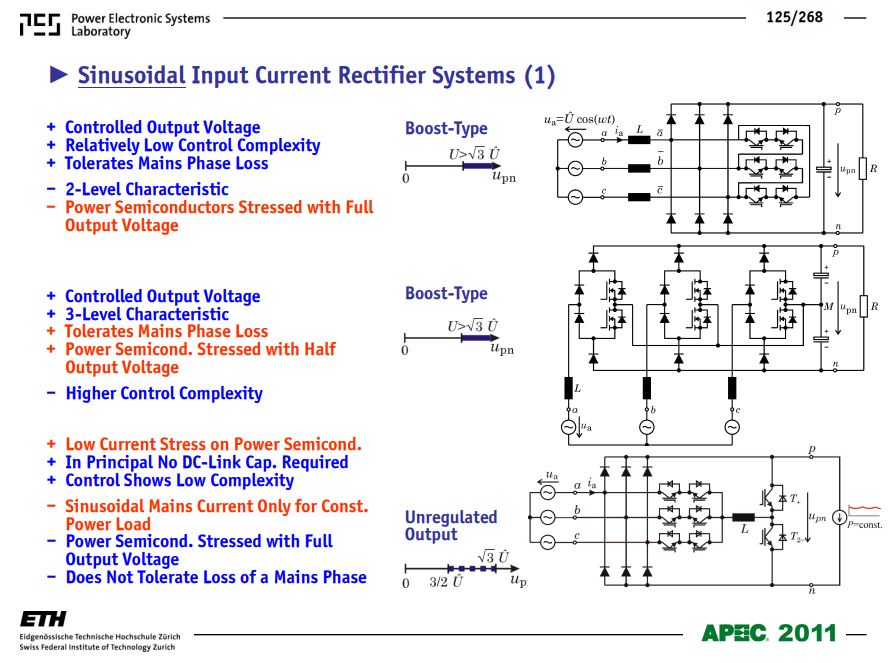

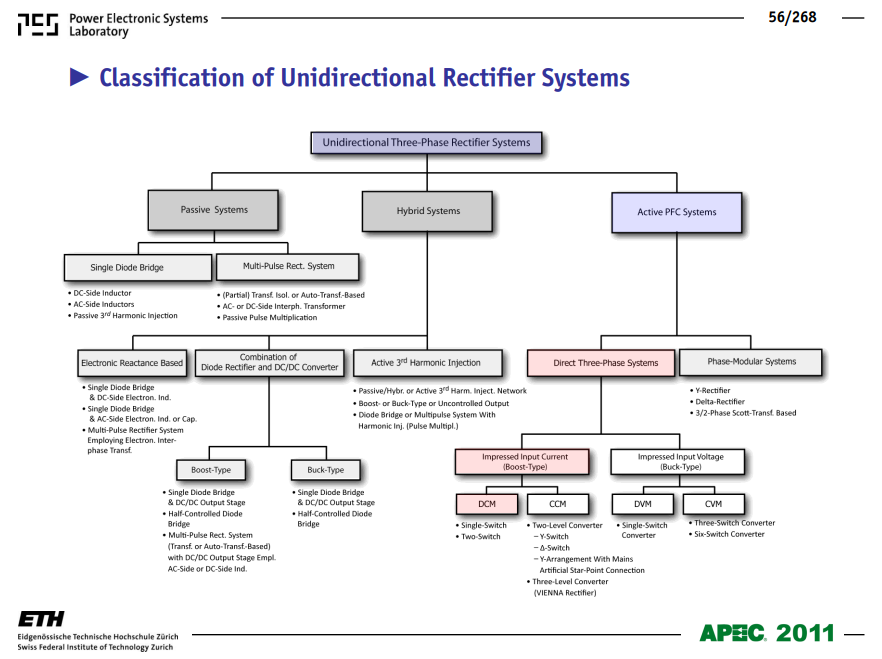

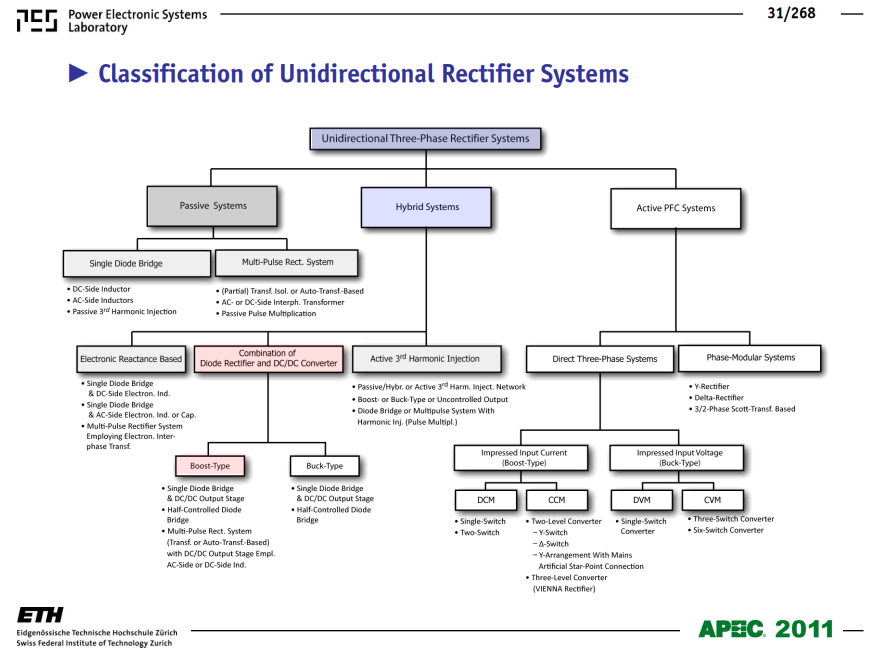

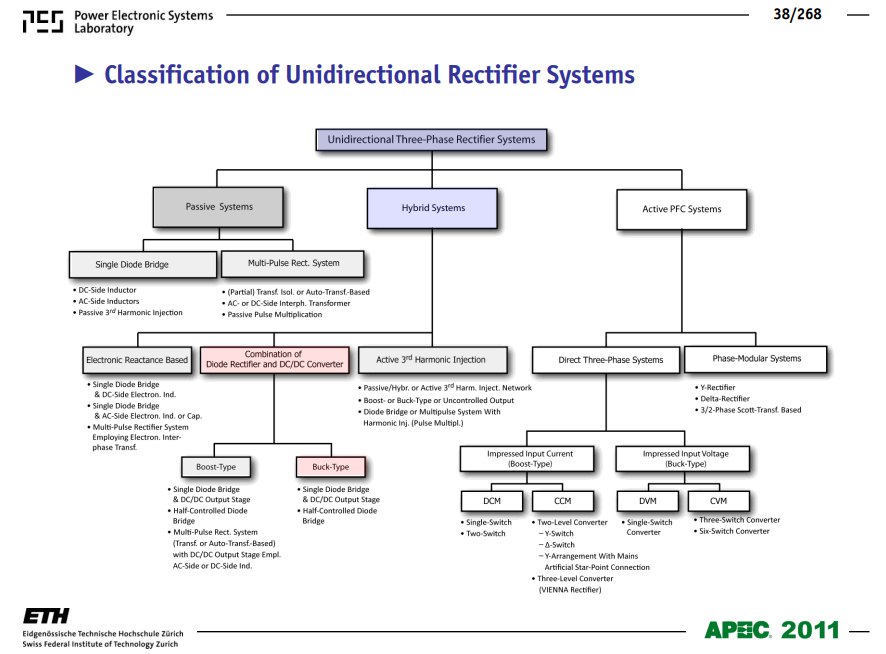

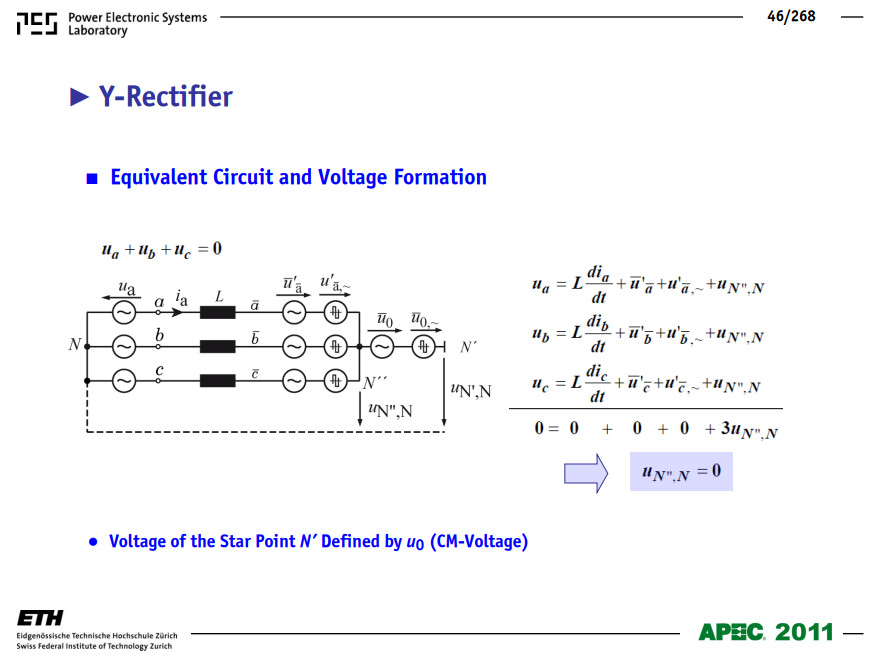

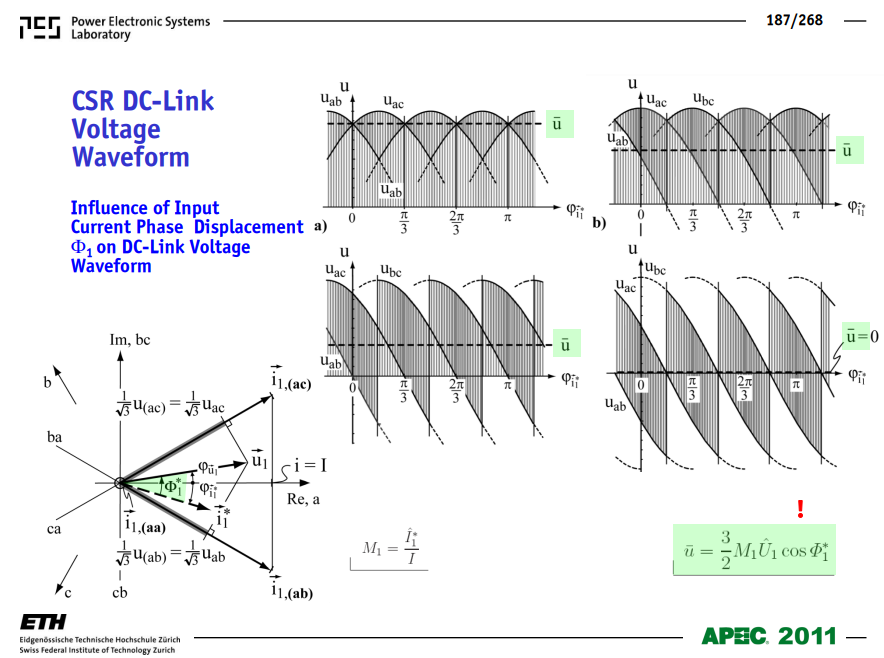

3. 主流拓扑结构

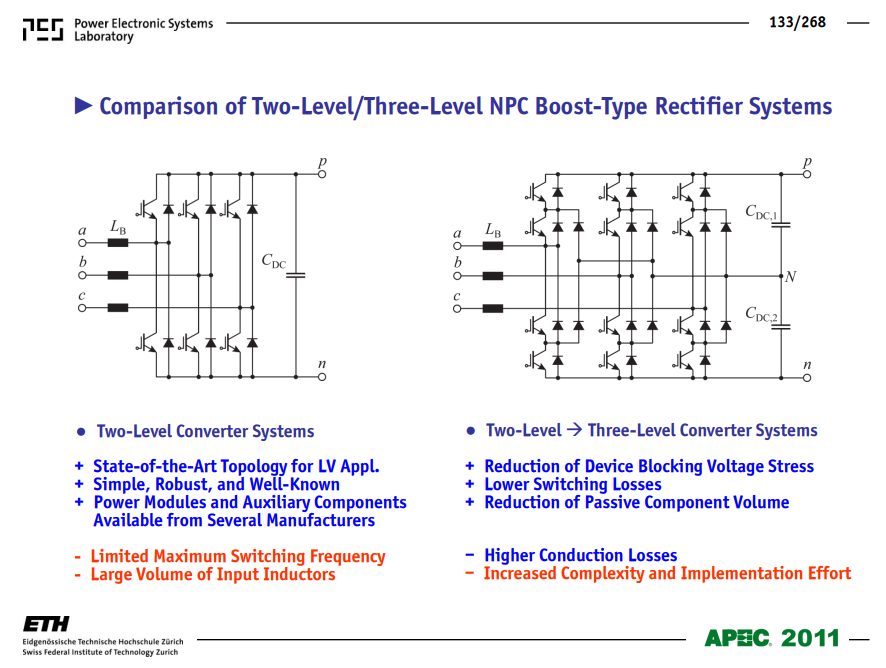

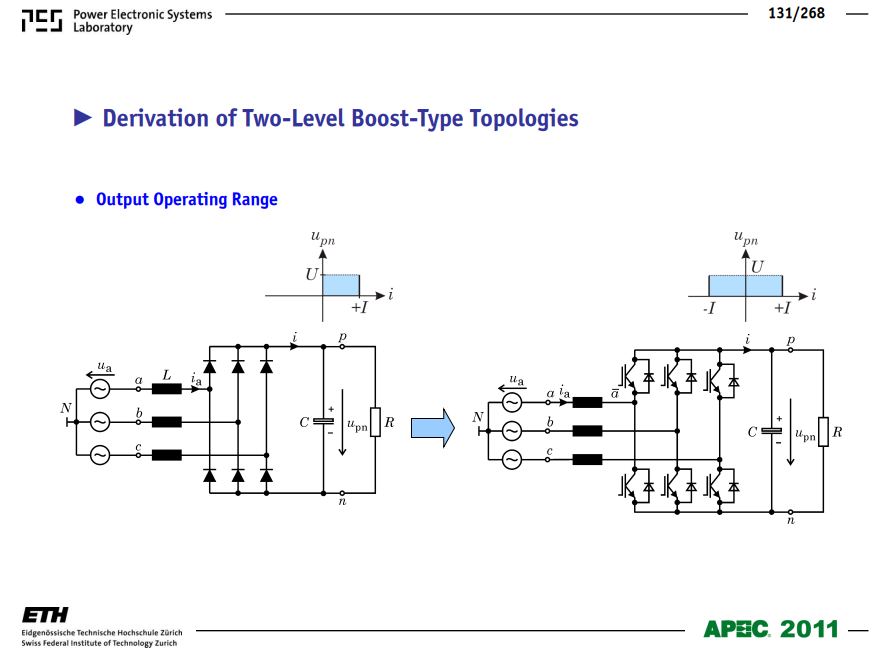

（1）三相两电平六开关 PFC（电压源型 PWM 整流器）
结构：三相全桥，每相 2 个 IGBT + 反并联二极管，配三相输入电感、直流侧电容。
优势：双向能量流动、控制成熟、效率高（98%+）、适合中大功率。
应用：风电变流器、光伏逆变器、大功率 UPS、工业伺服驱动。

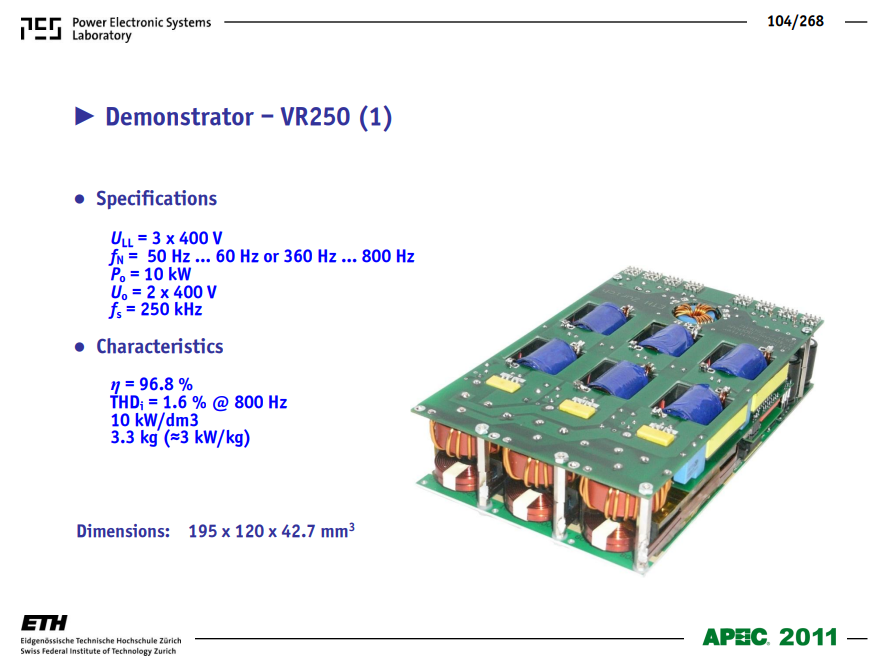

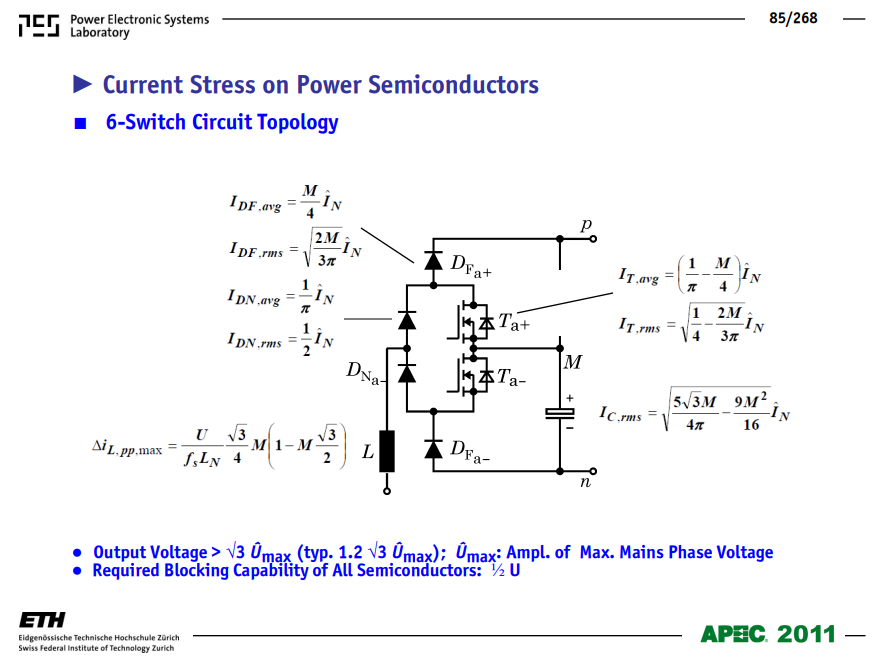

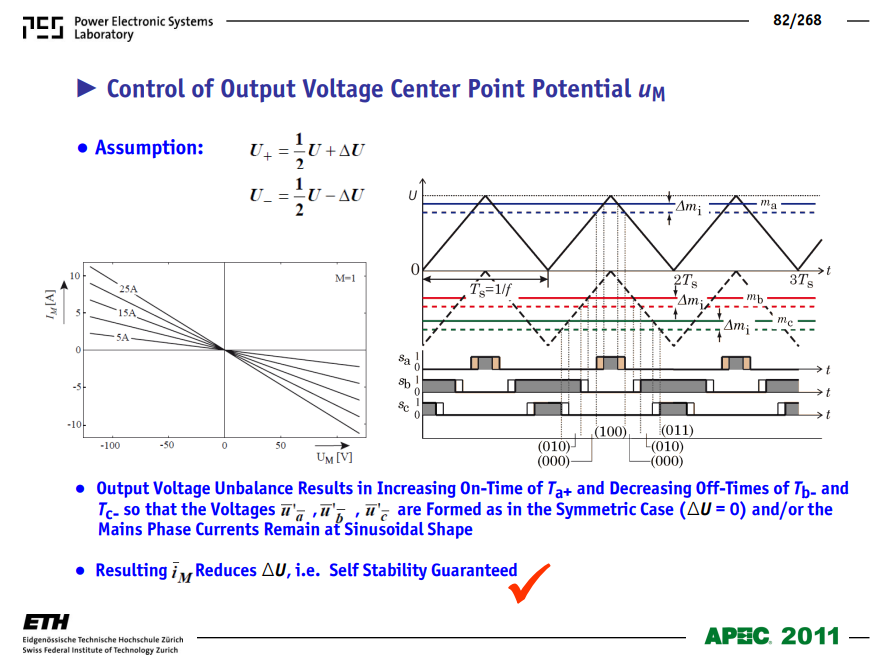

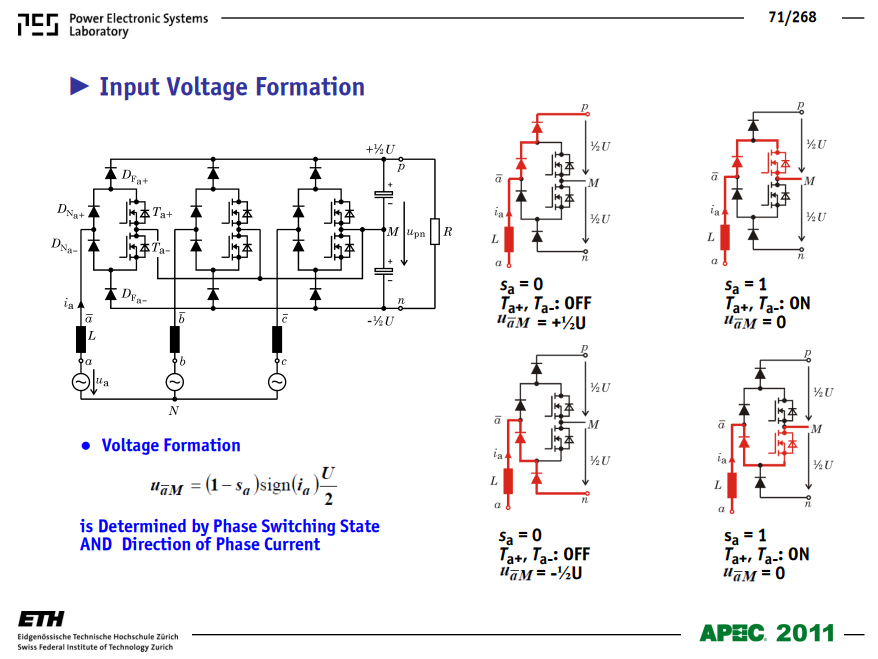

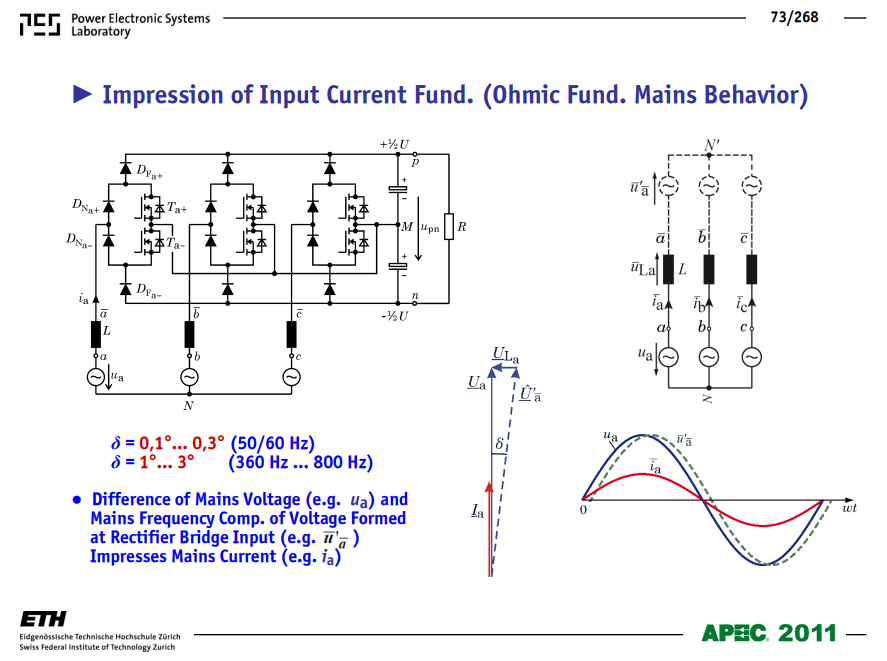

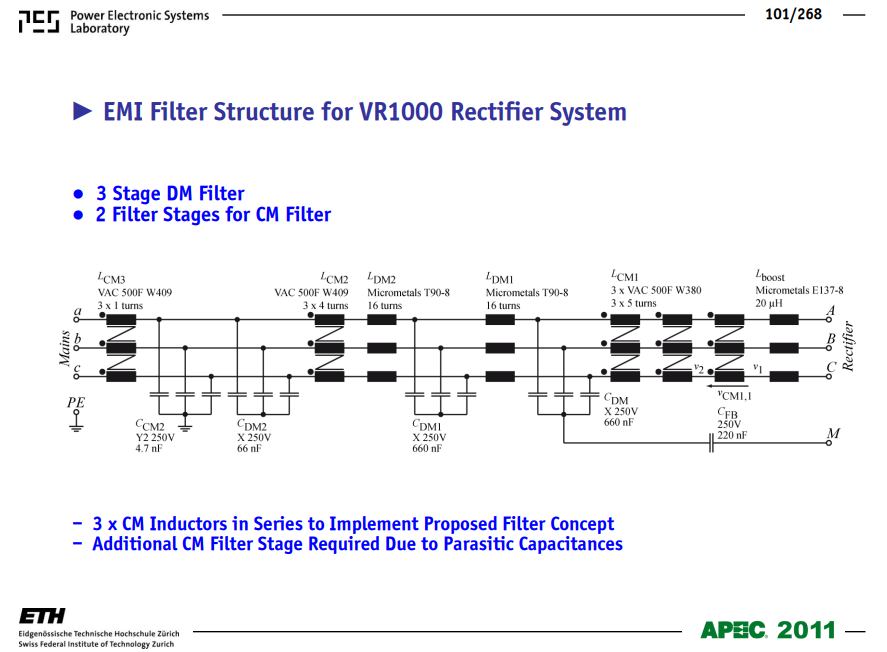

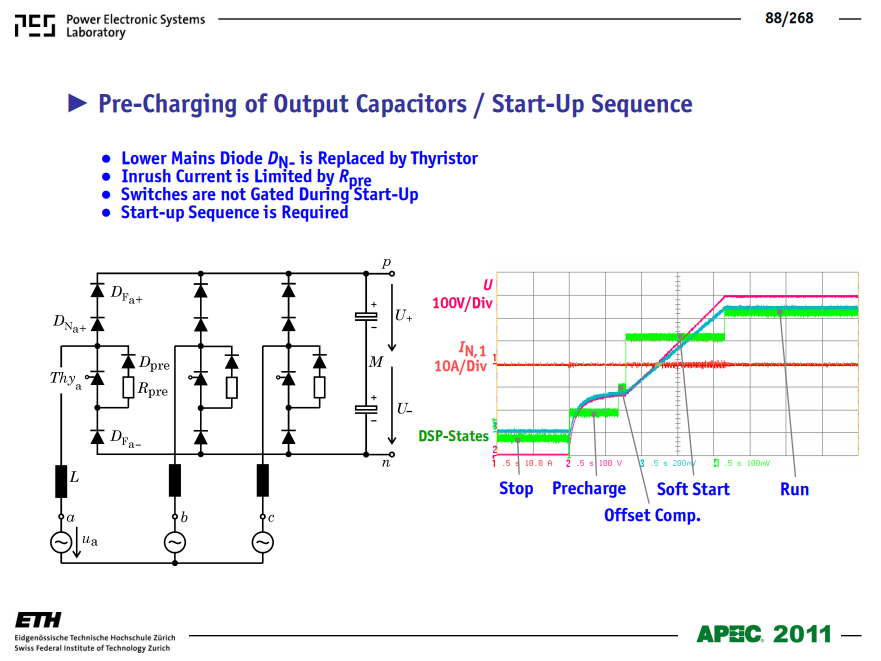

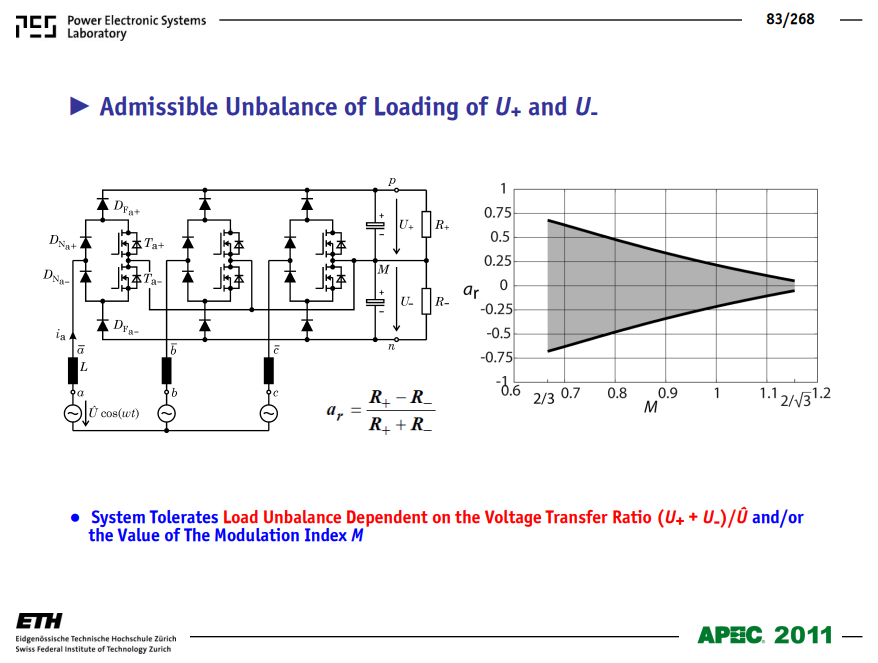

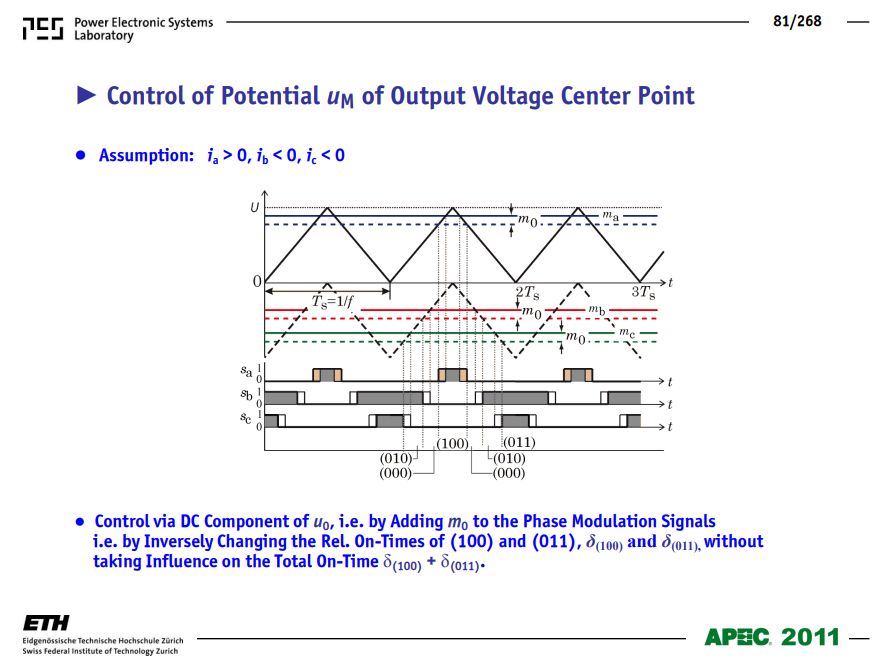

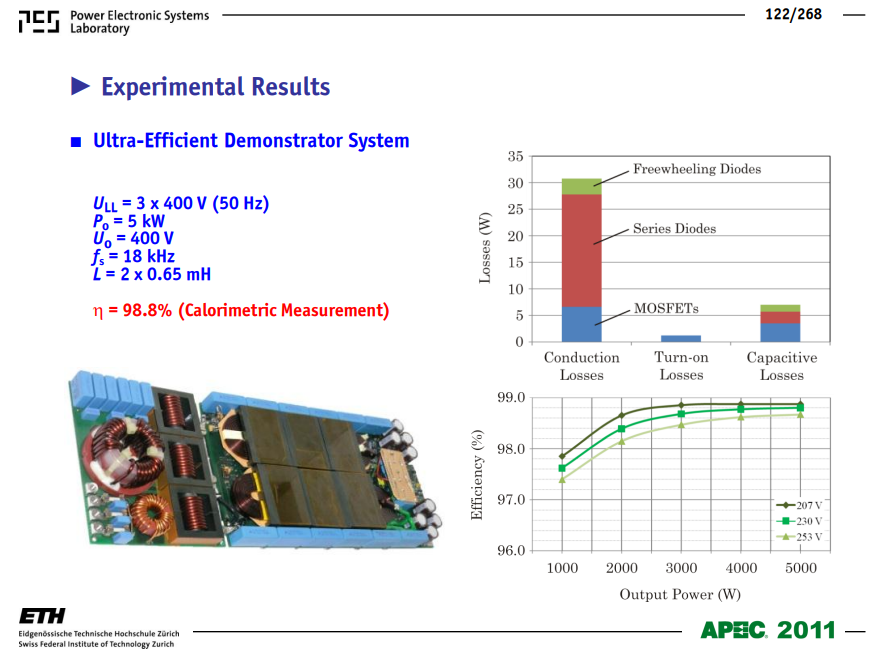

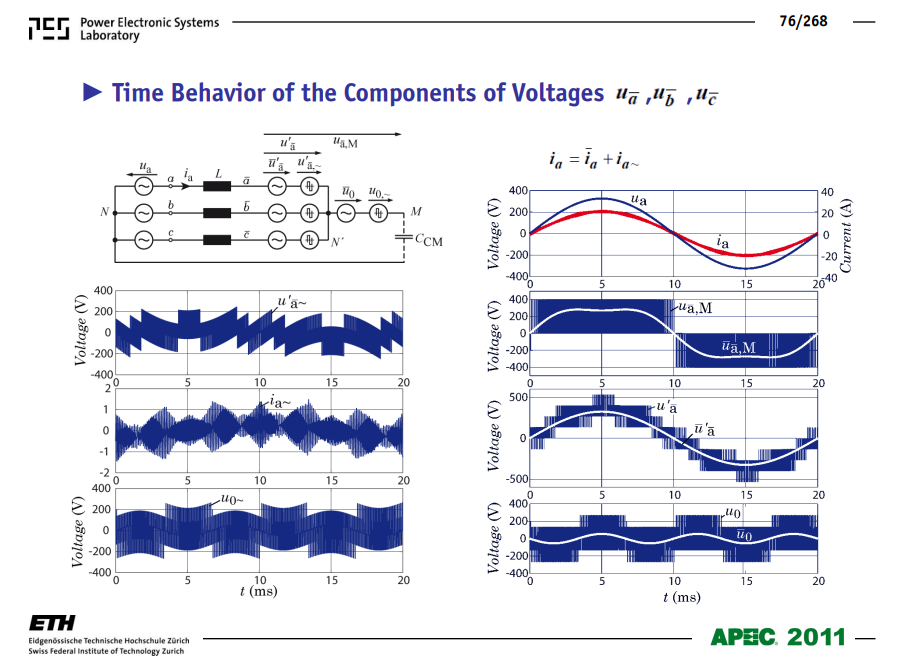

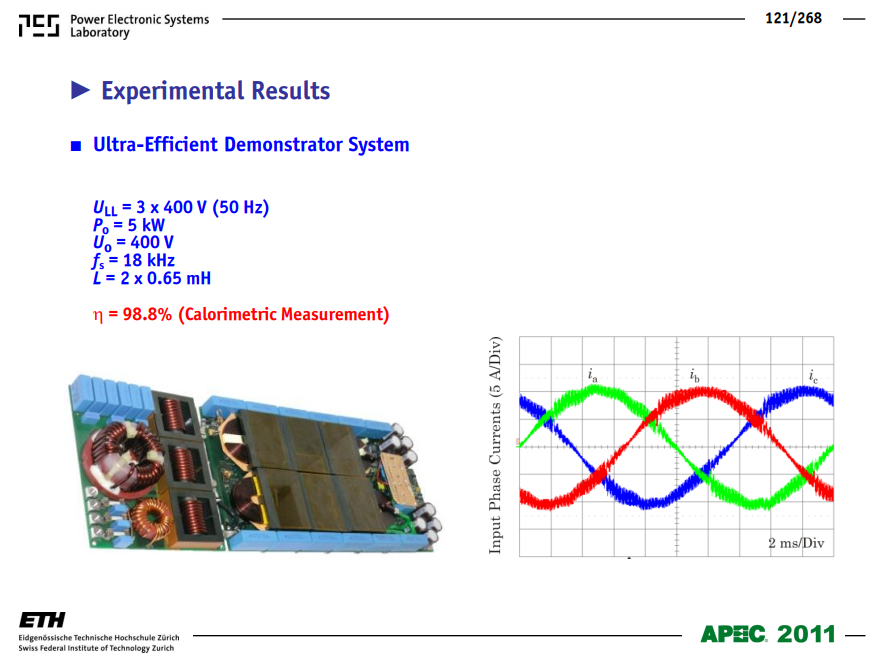

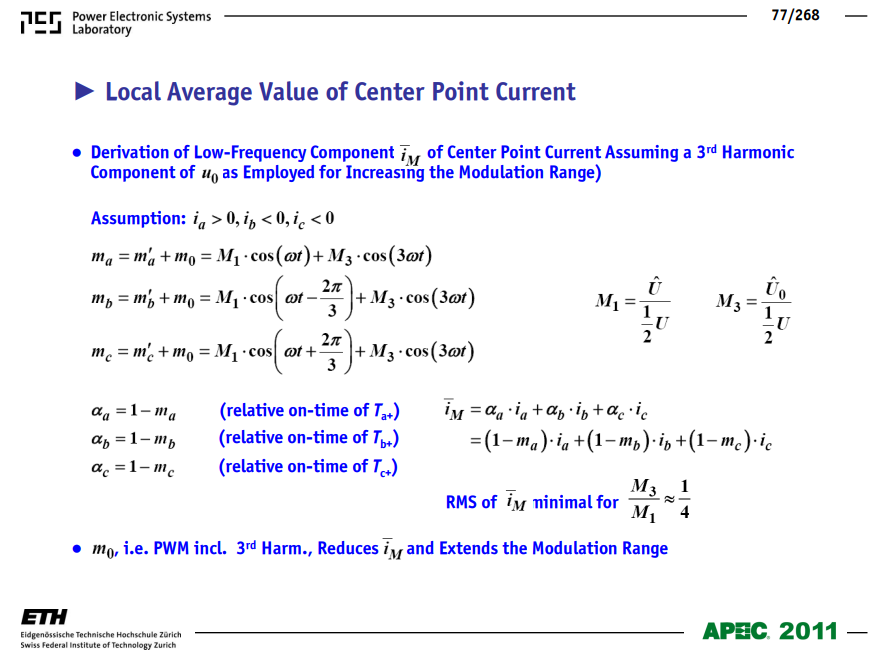

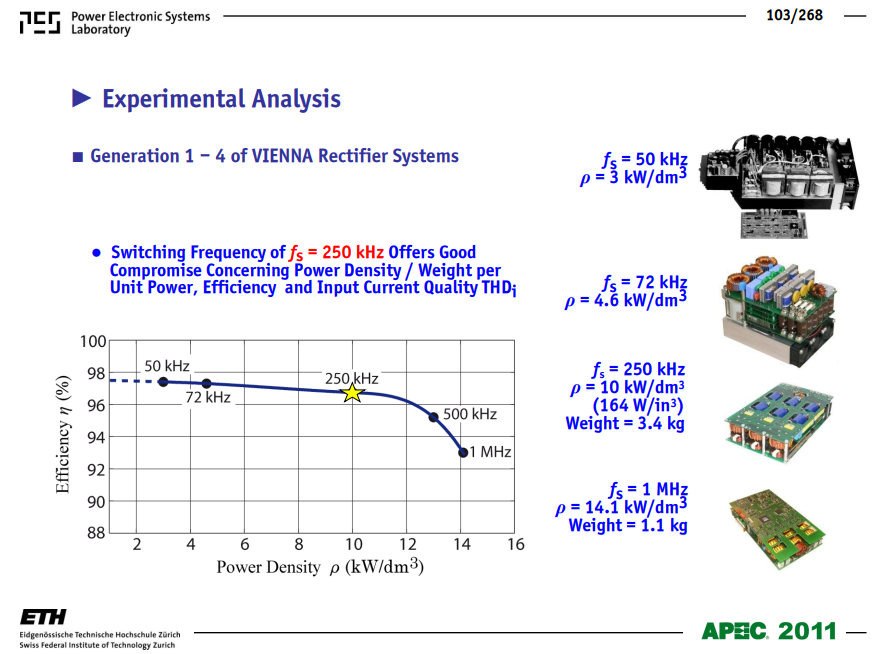

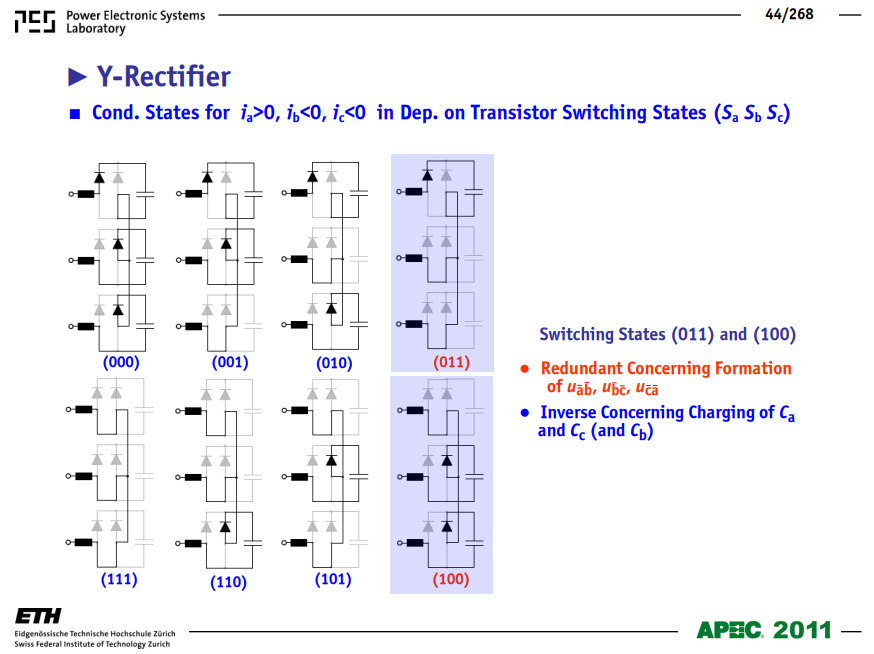

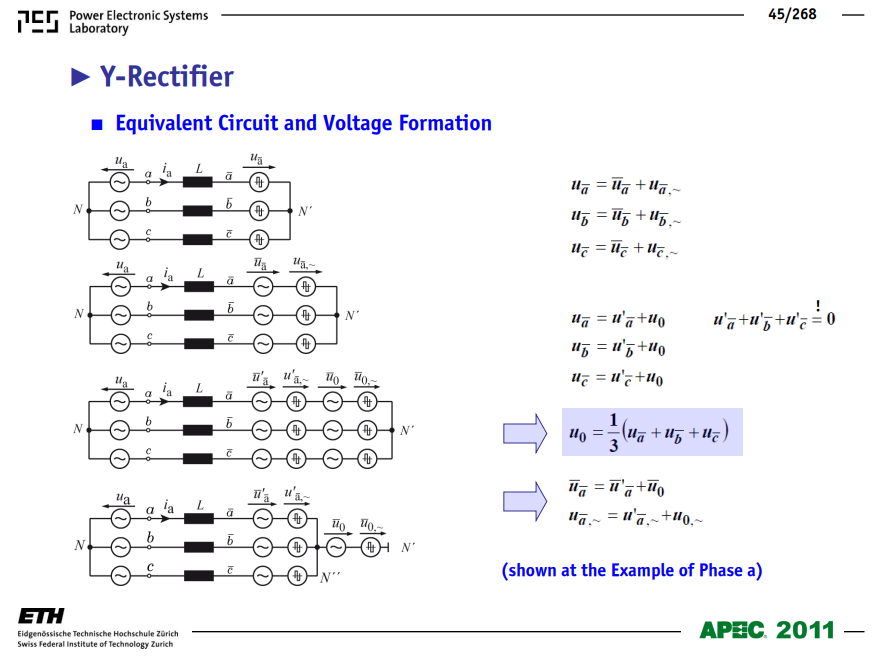

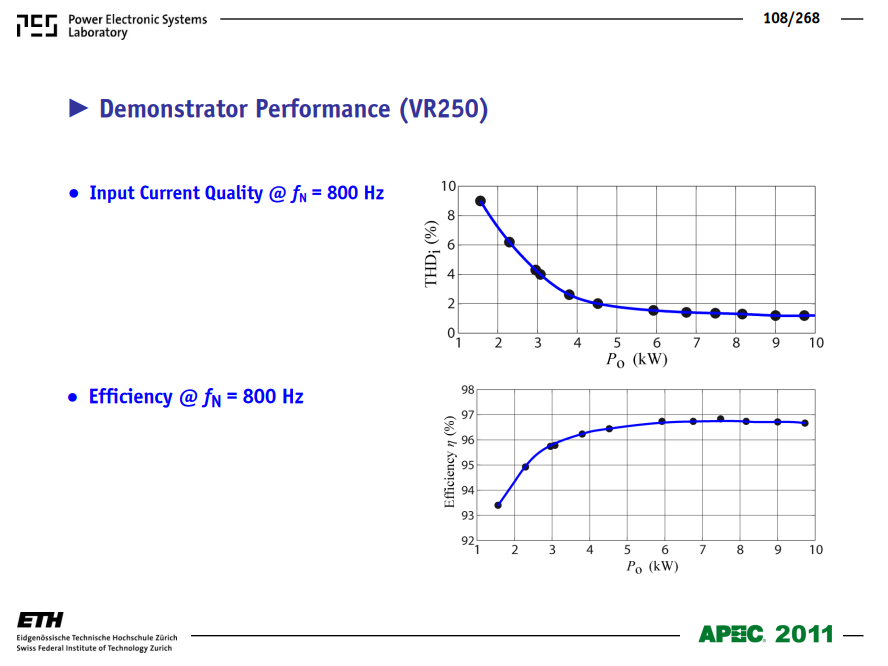

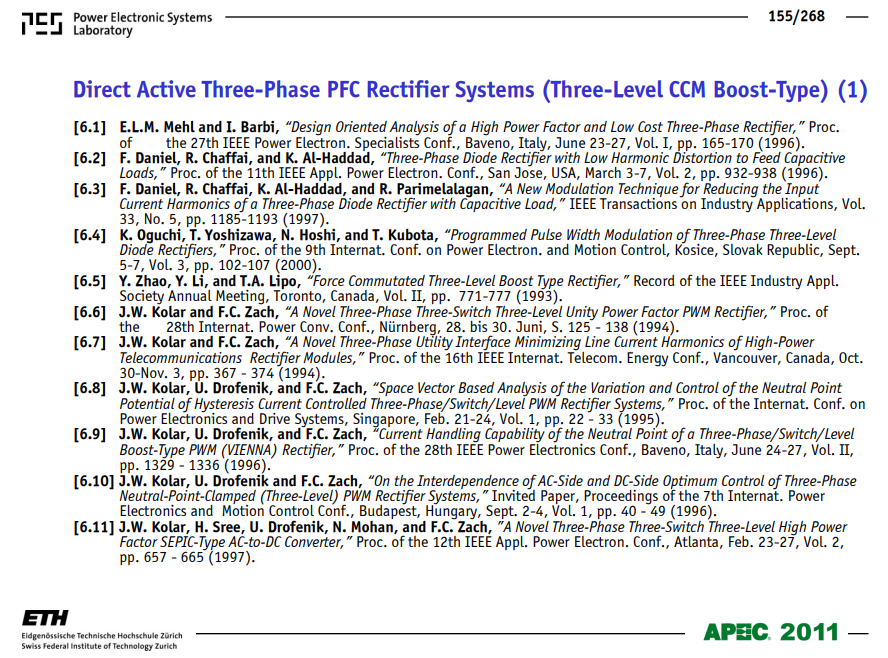

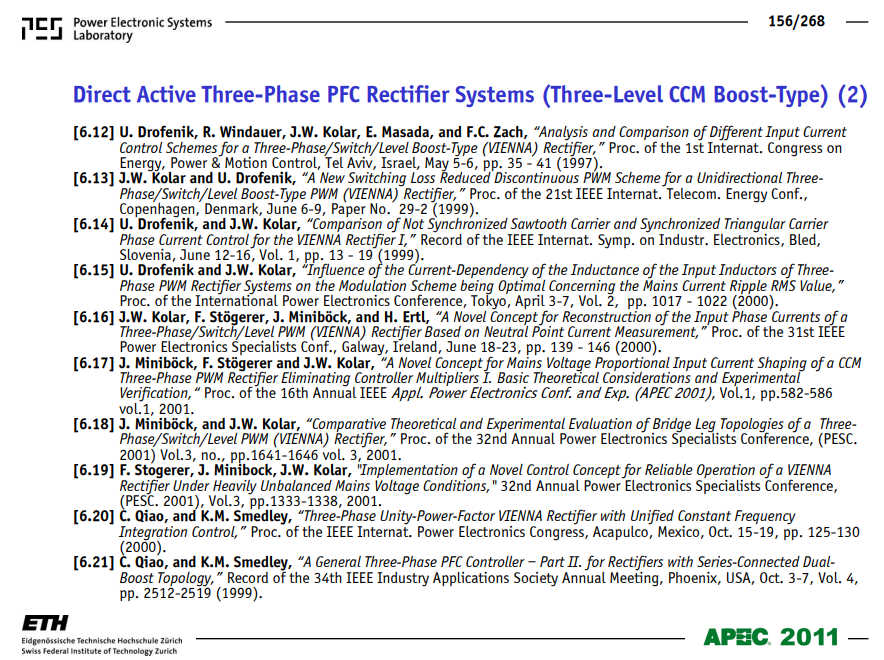

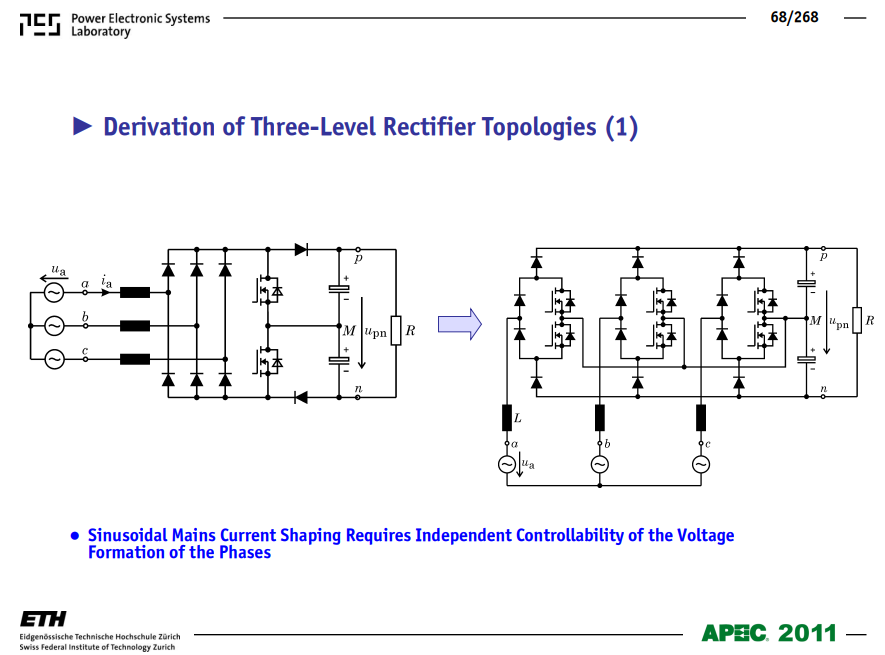

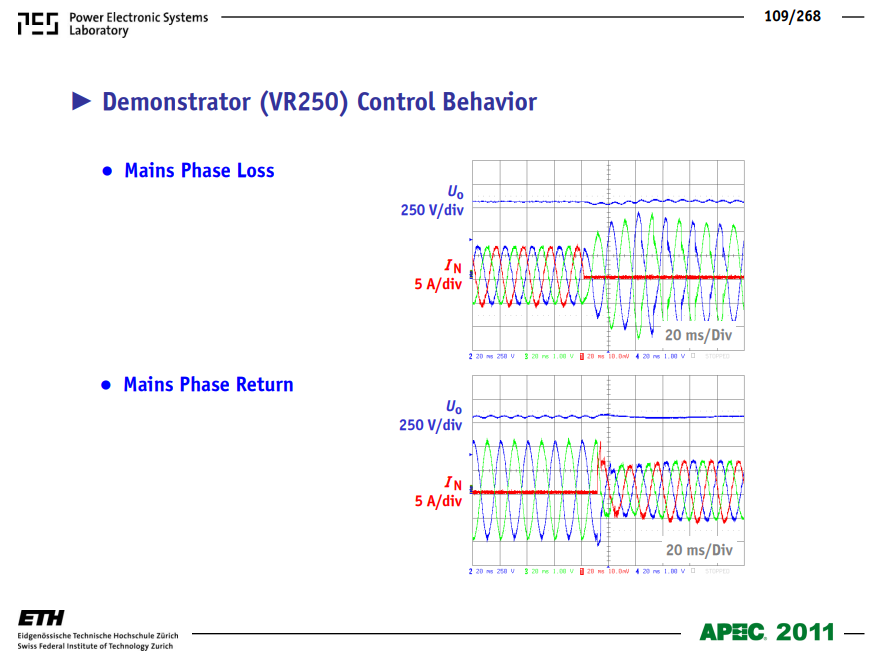

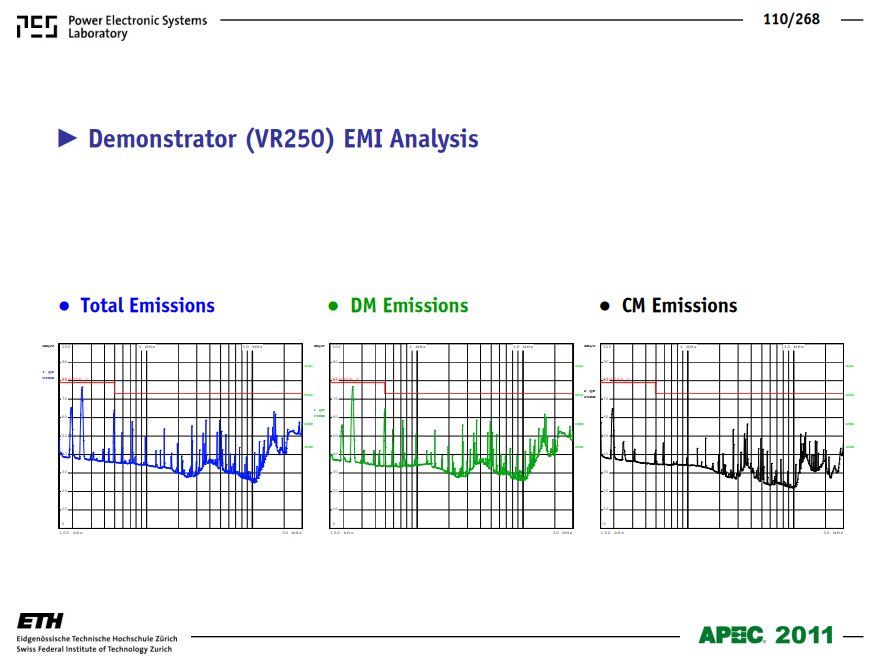

（2）维也纳（Vienna）整流器（三电平 PFC）

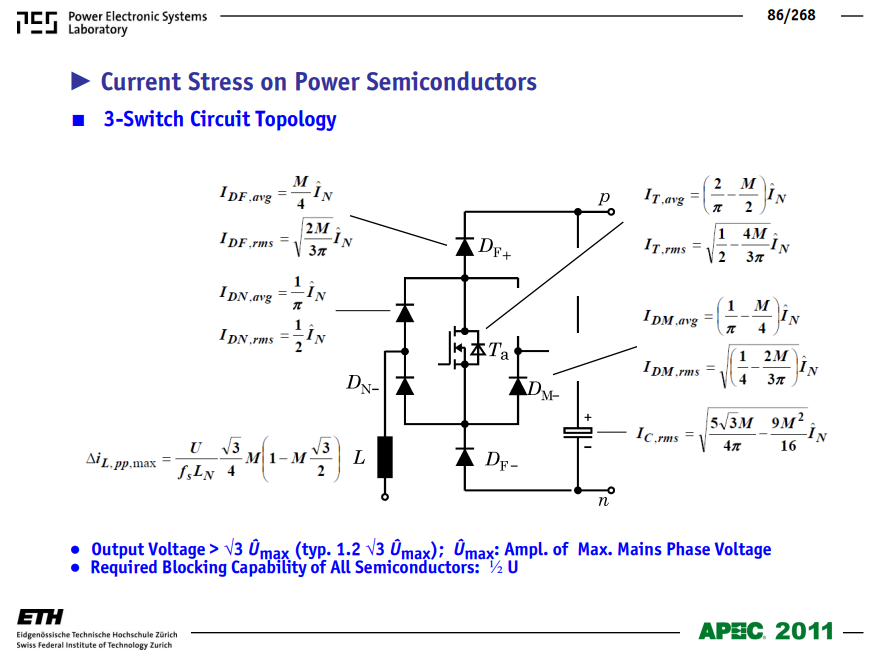

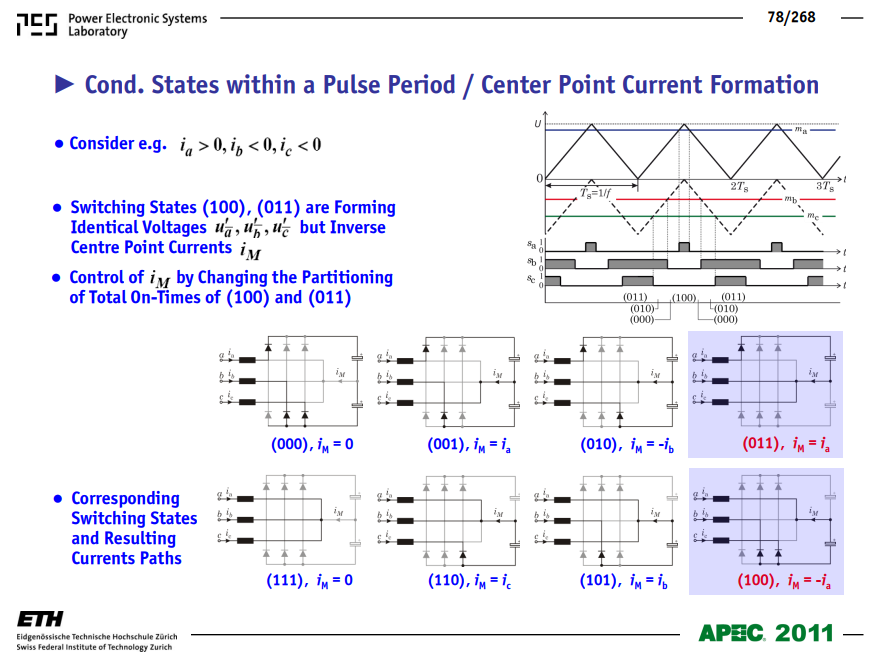

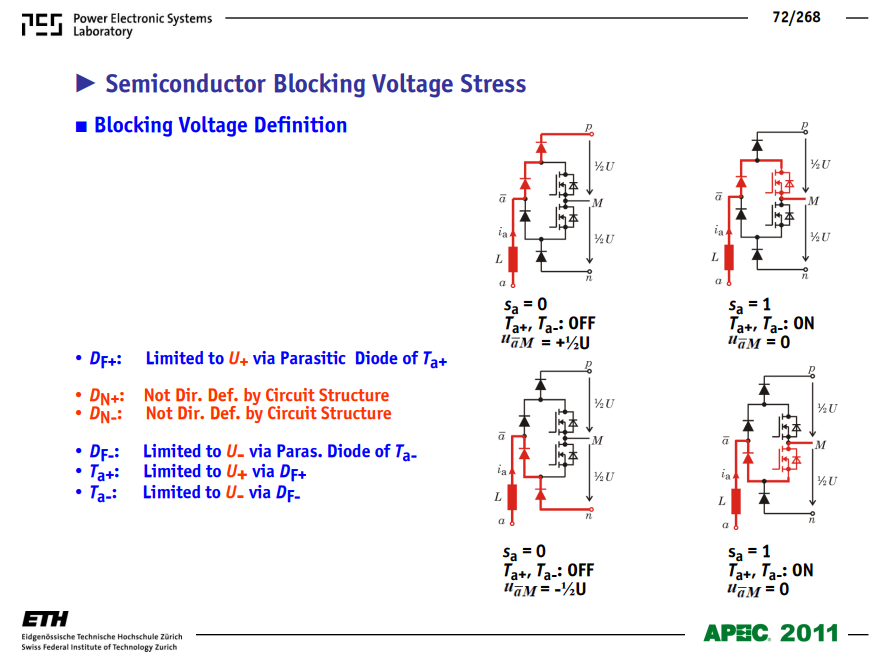

结构：三电平、无源箝位，每相 1 个可控开关 + 二极管，直流侧双电容分压输出 ±400V。
优势： 无工频桥臂、EMI 低、效率高、器件应力小 ，适合高压大功率（如 10kW–1MW）。

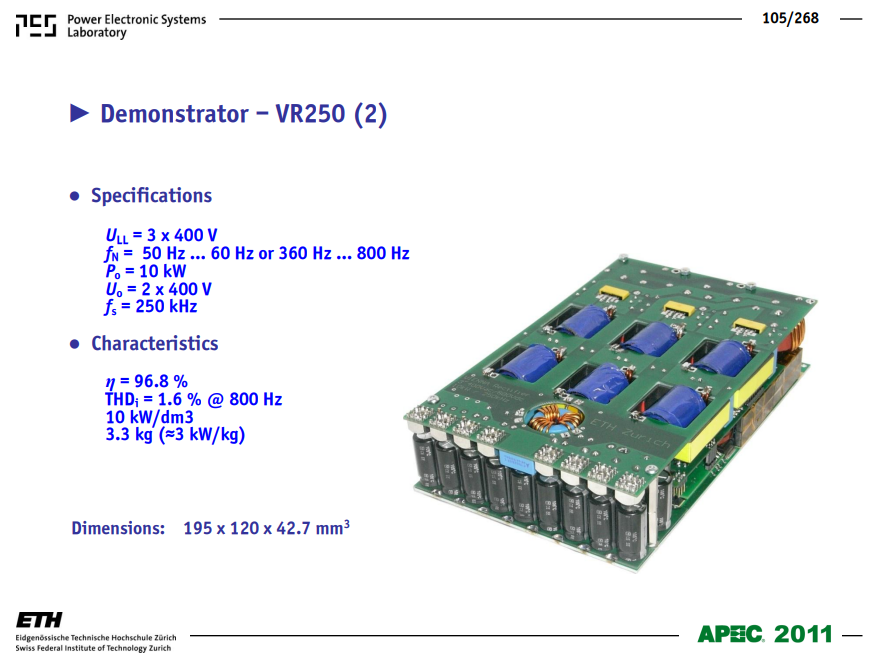

应用：车载充电机（OBC）、数据中心电源、储能变流器（PCS）。

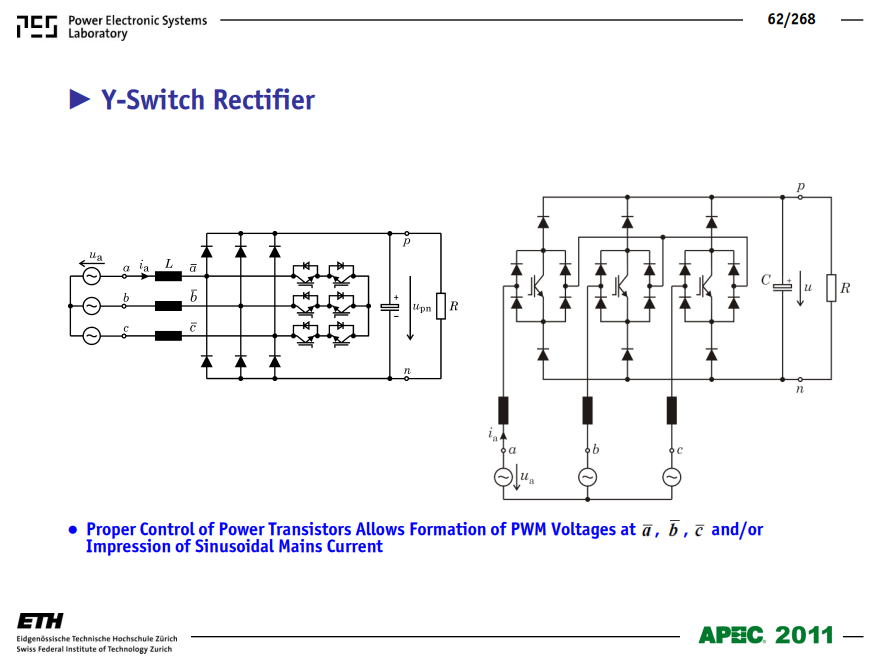

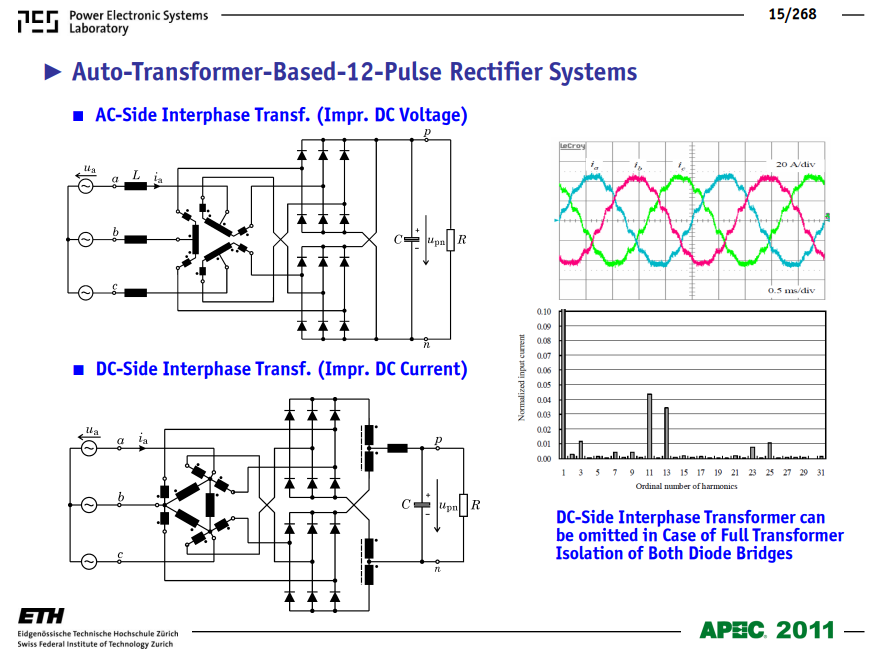

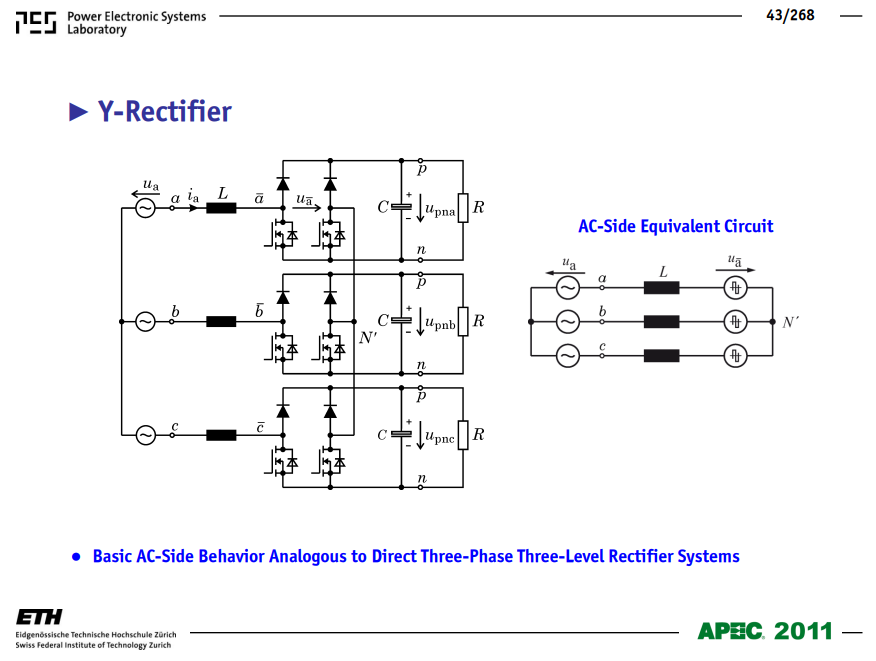

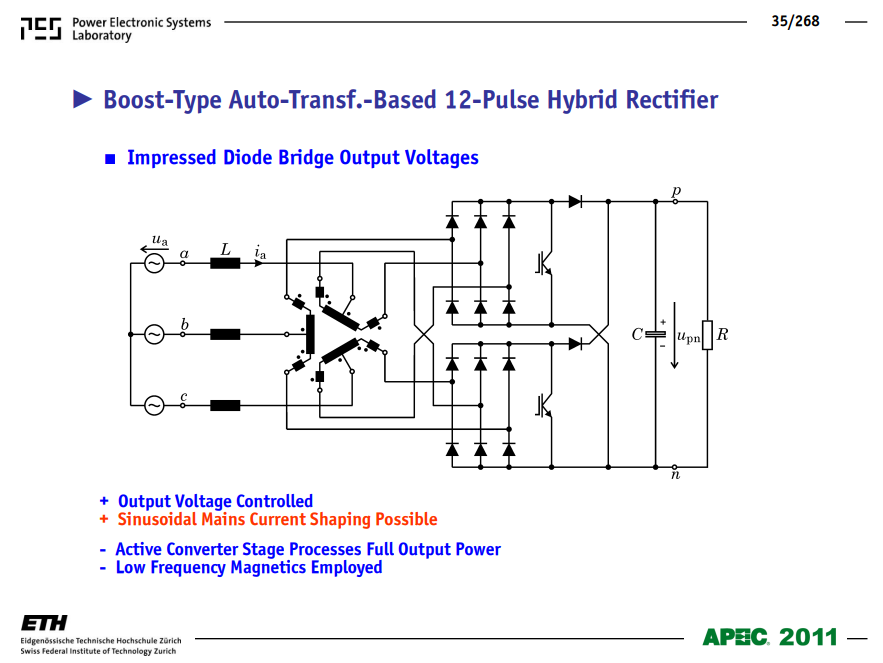

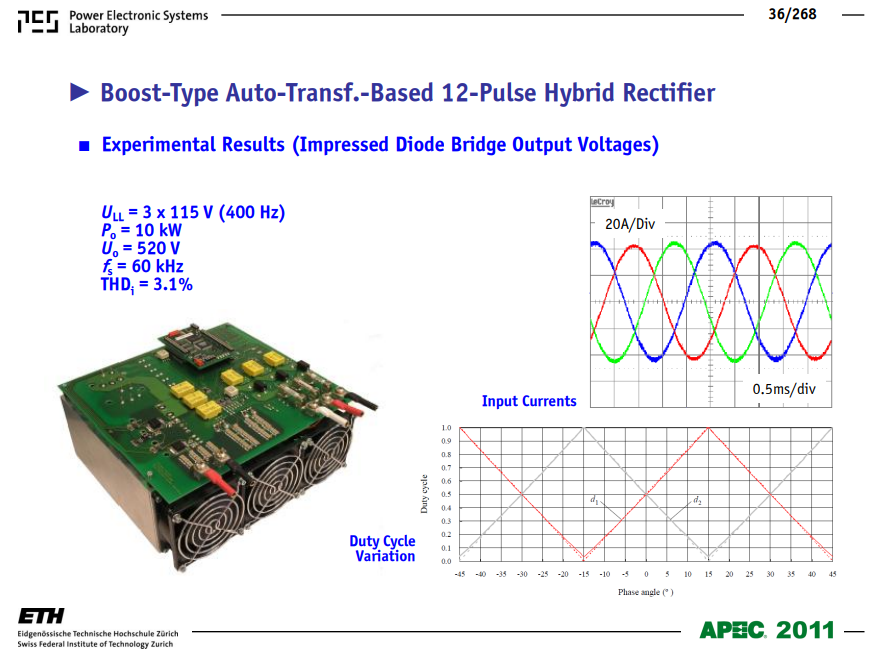

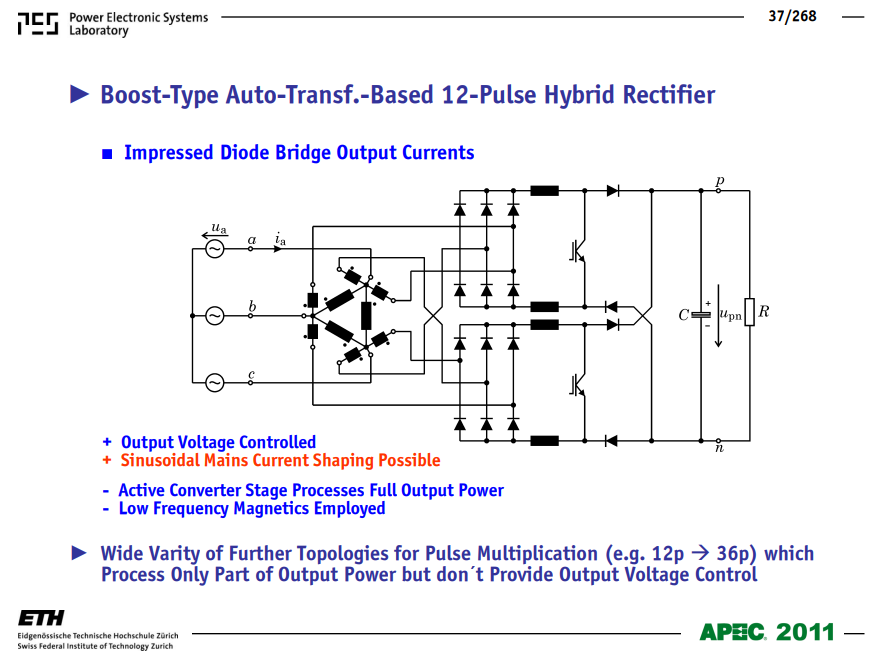

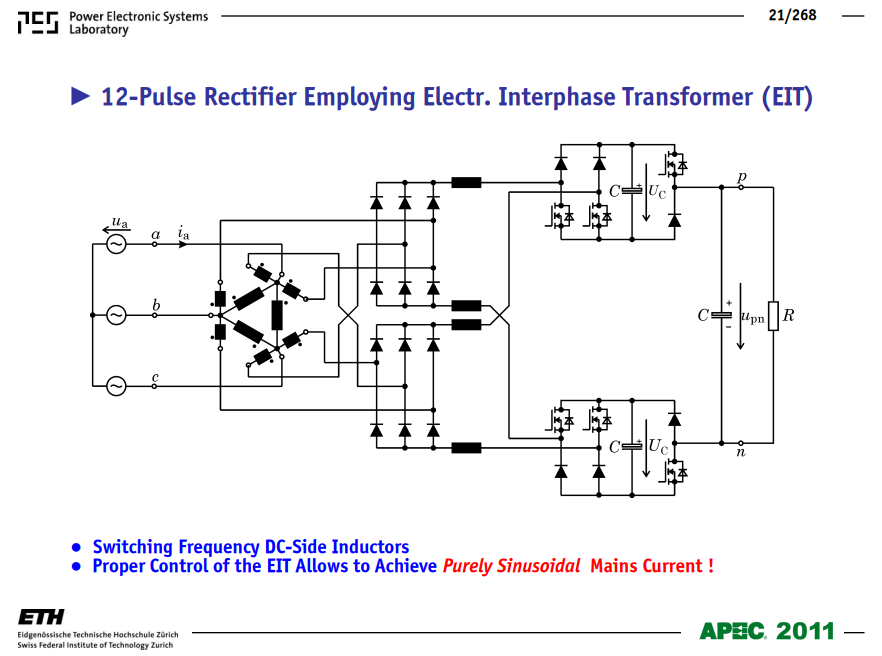

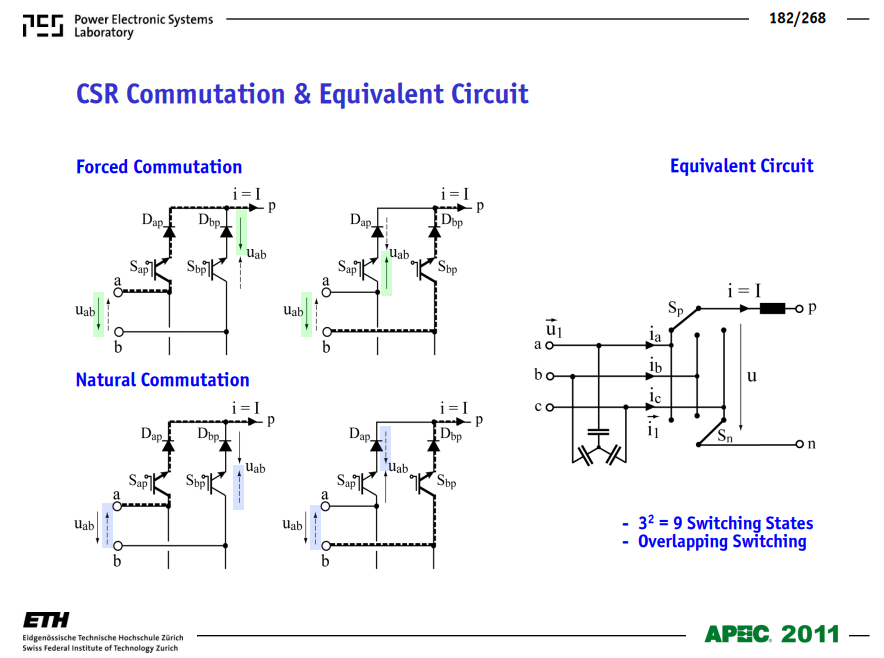

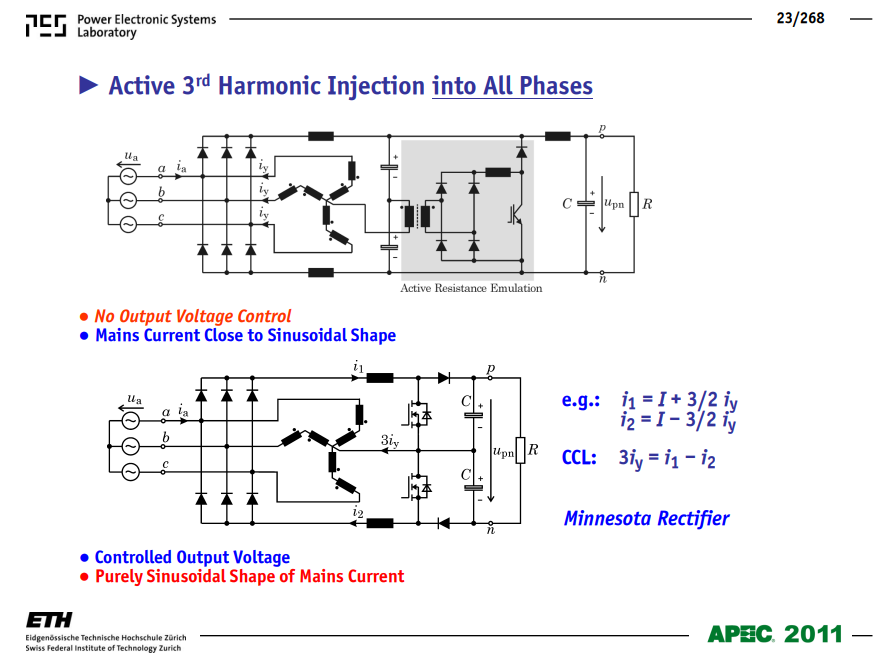

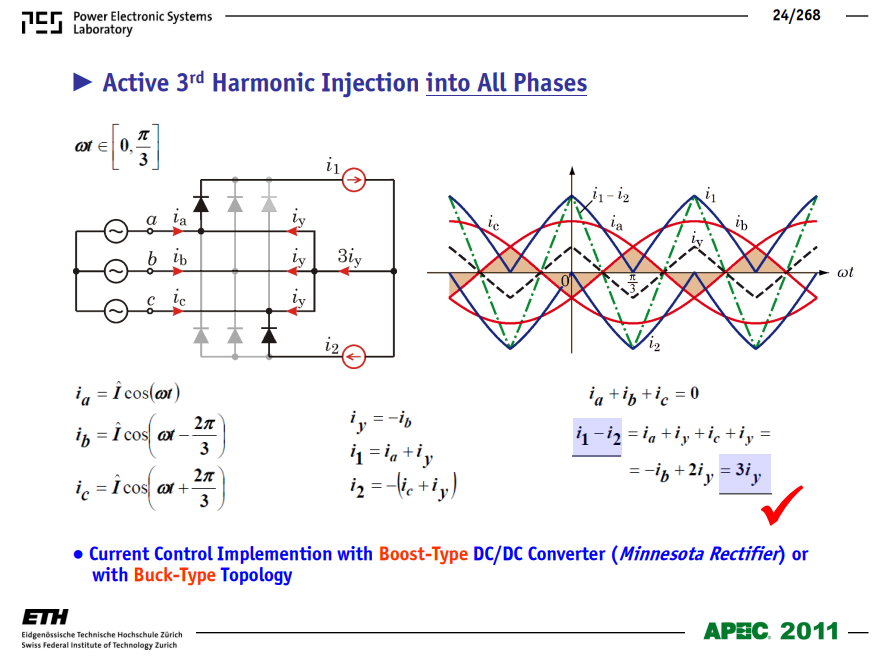

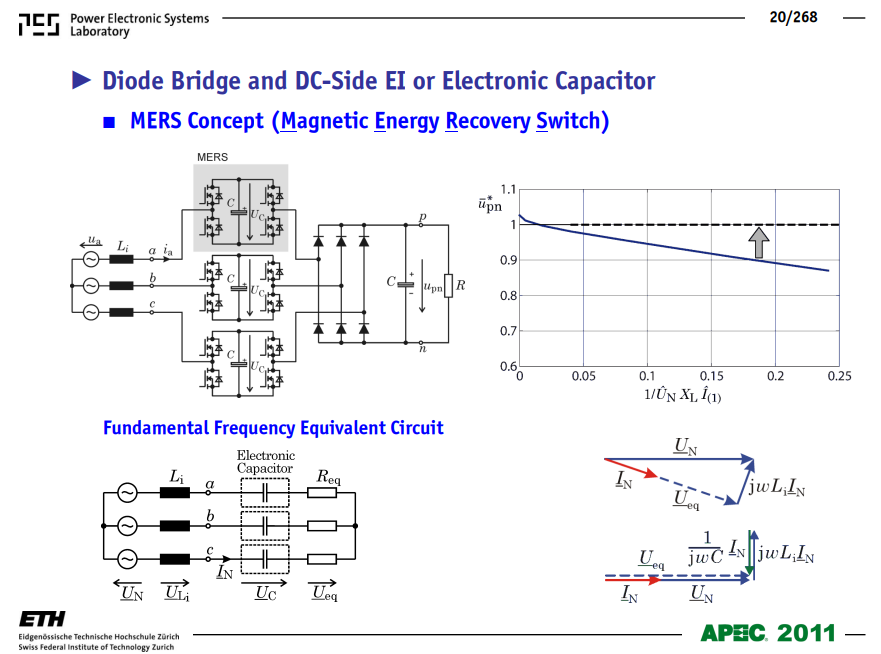

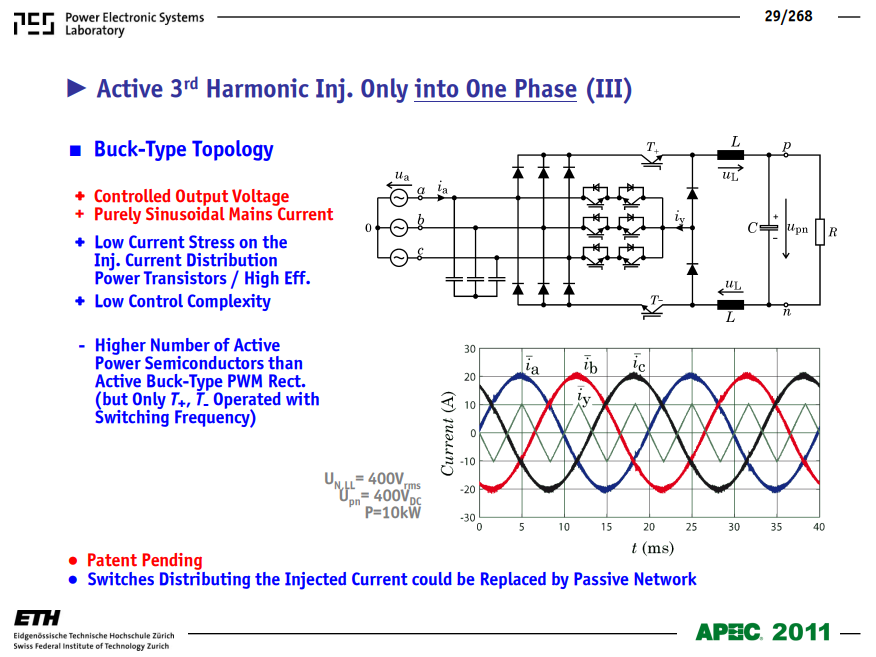

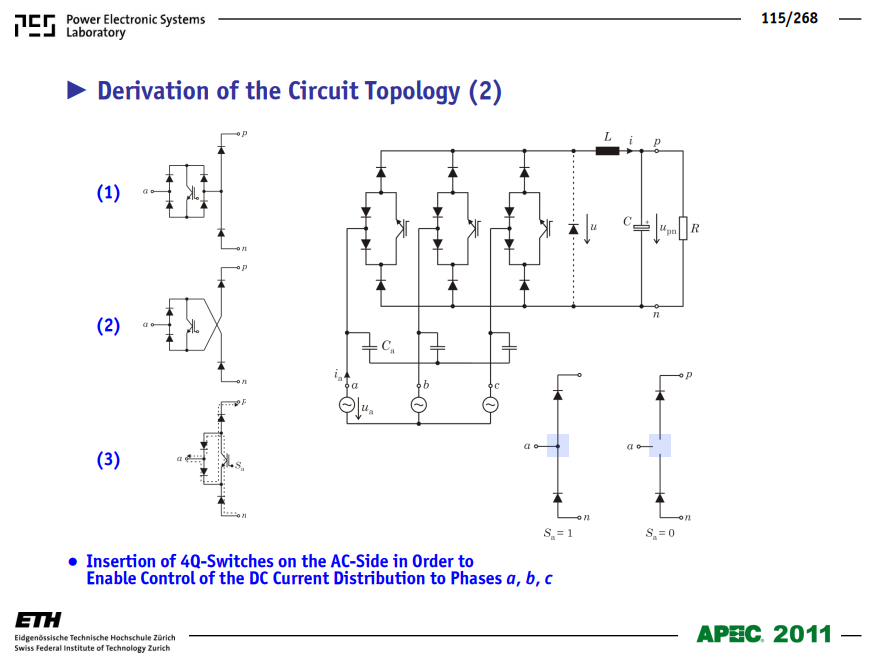

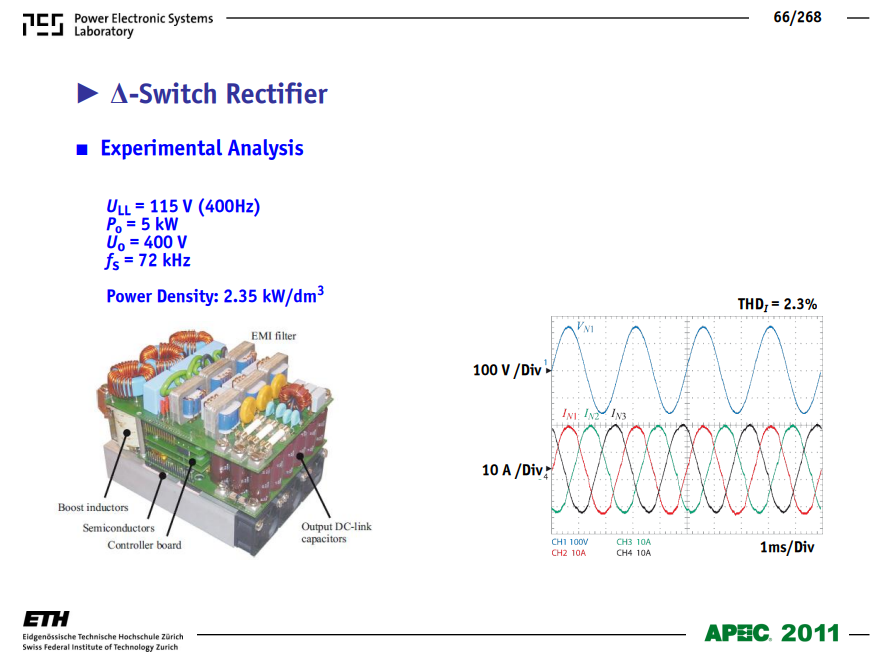

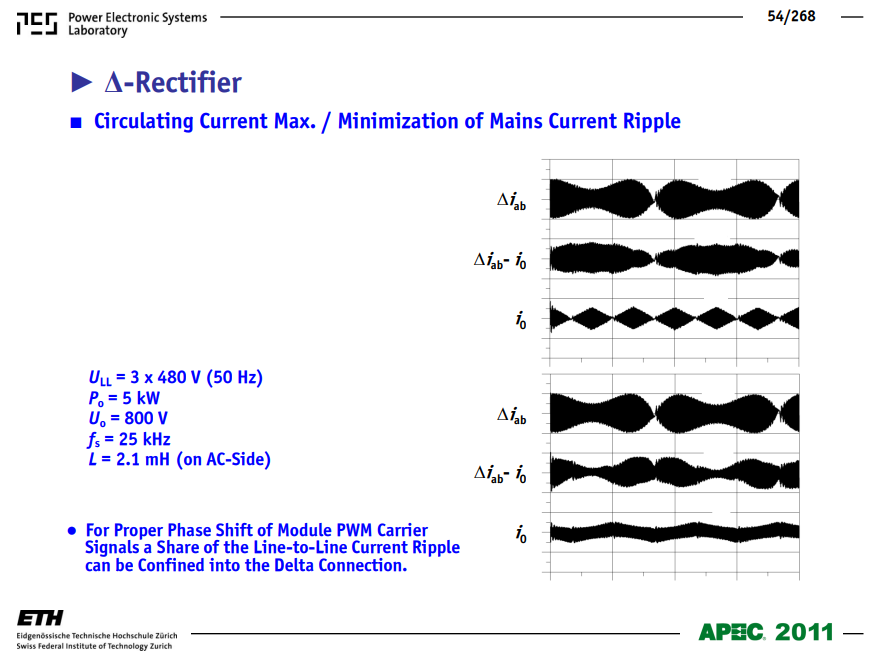

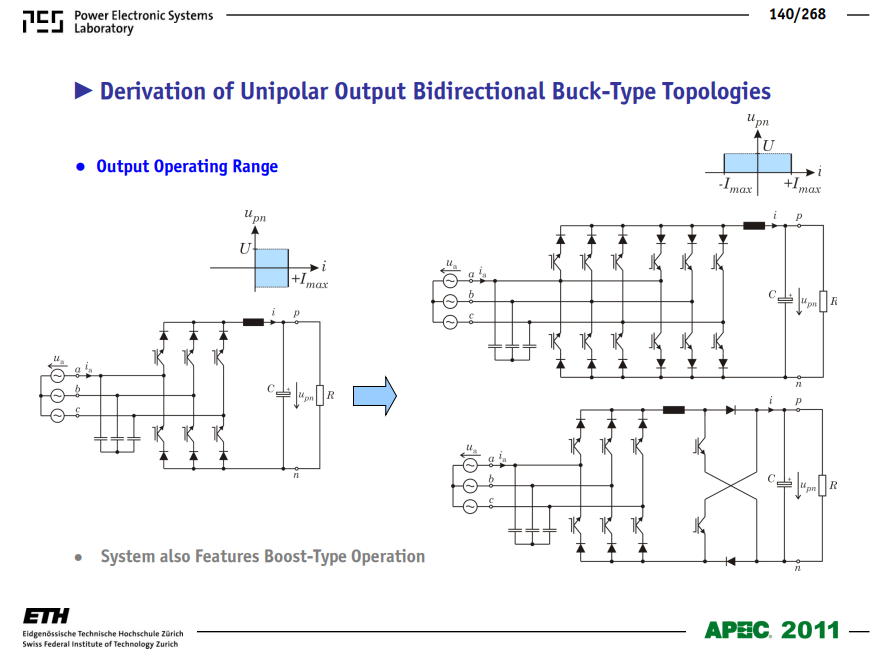

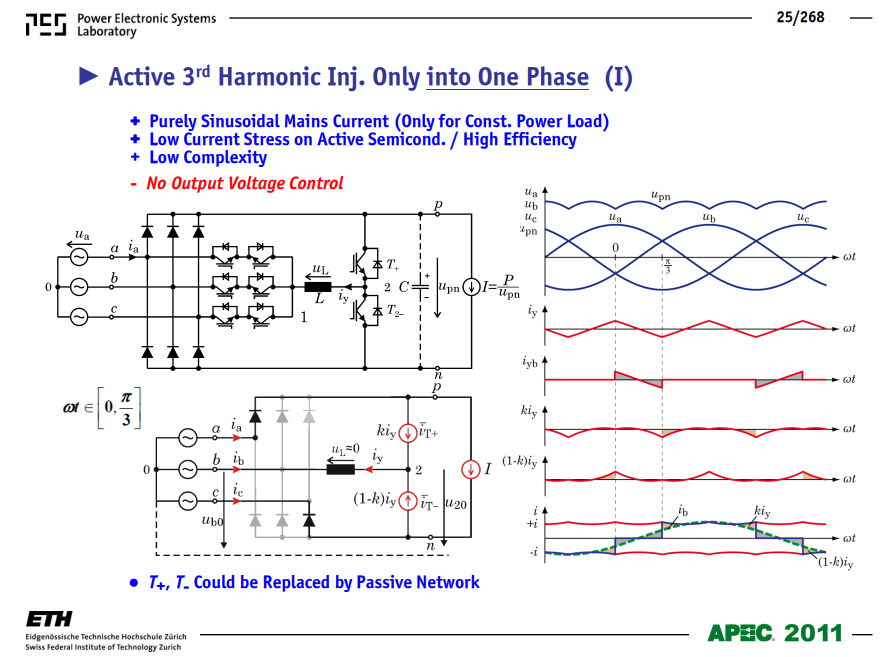

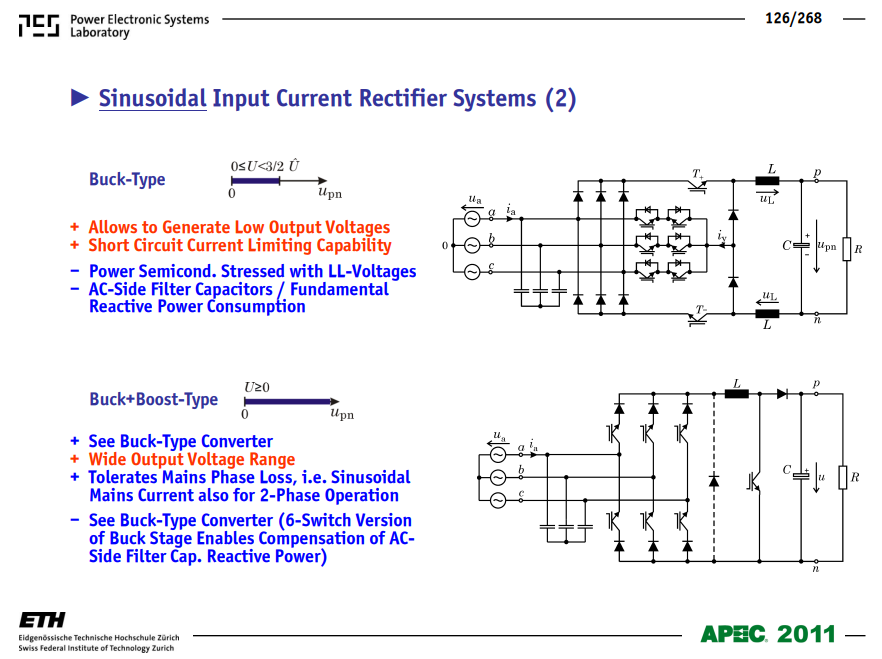

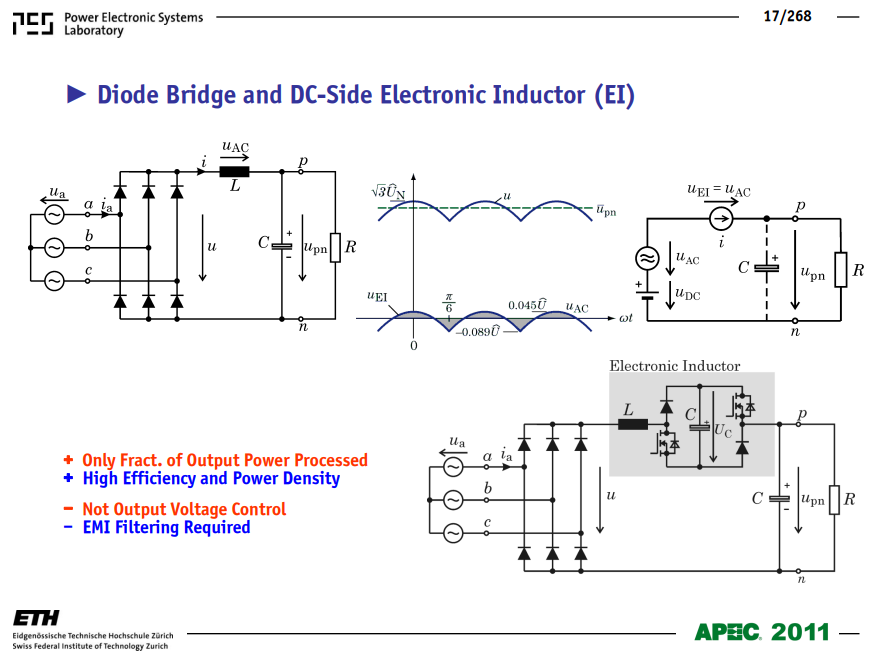

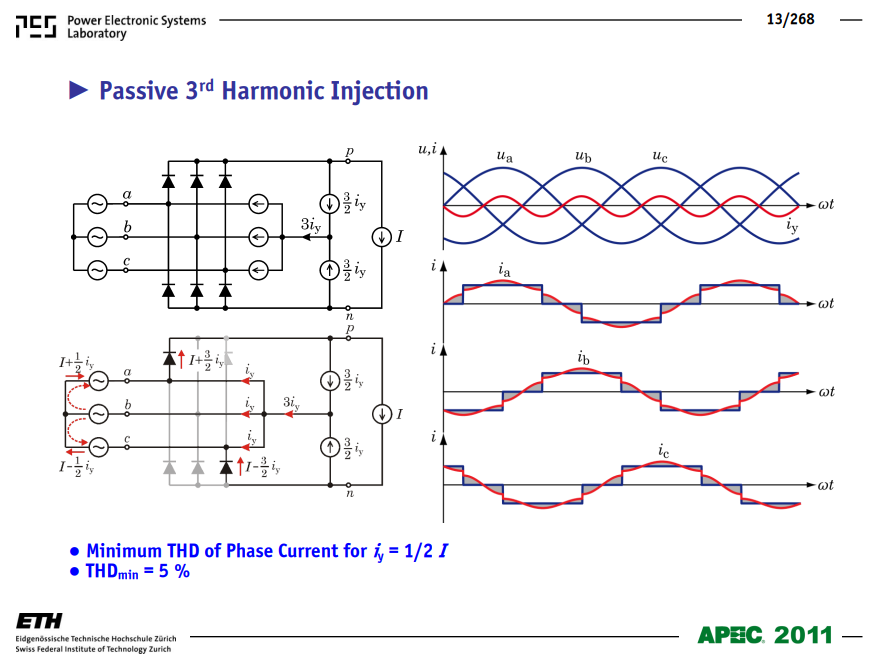

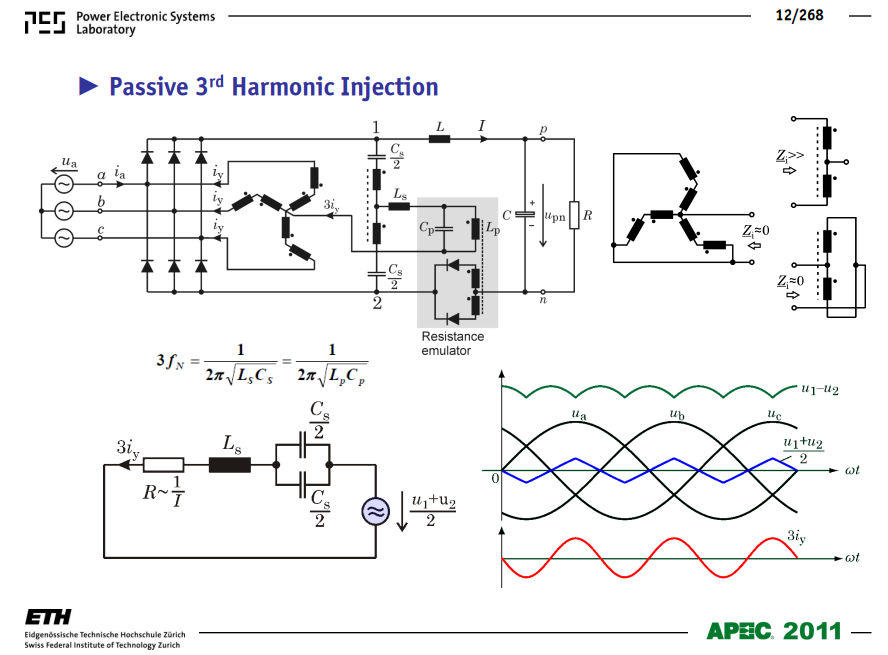

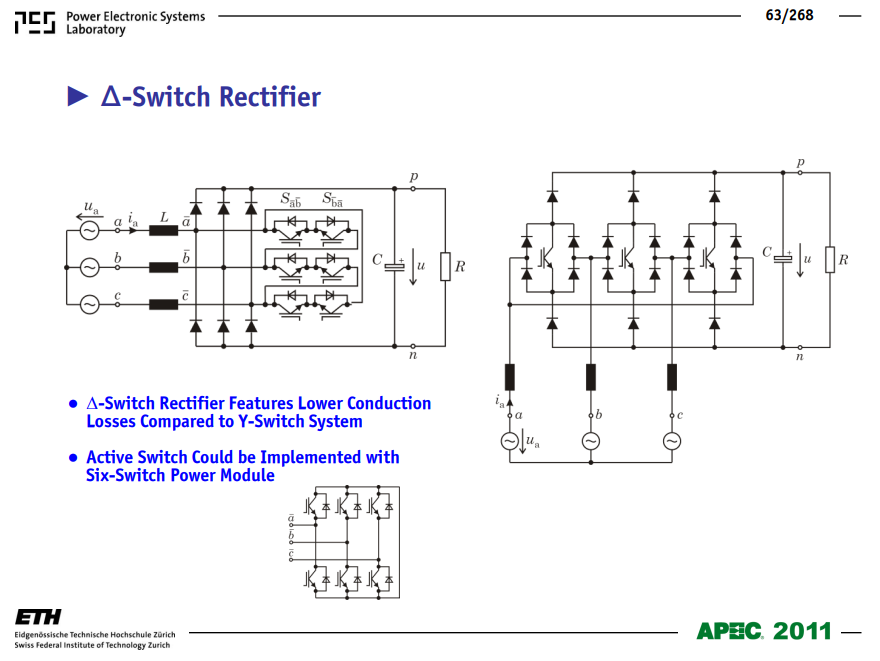

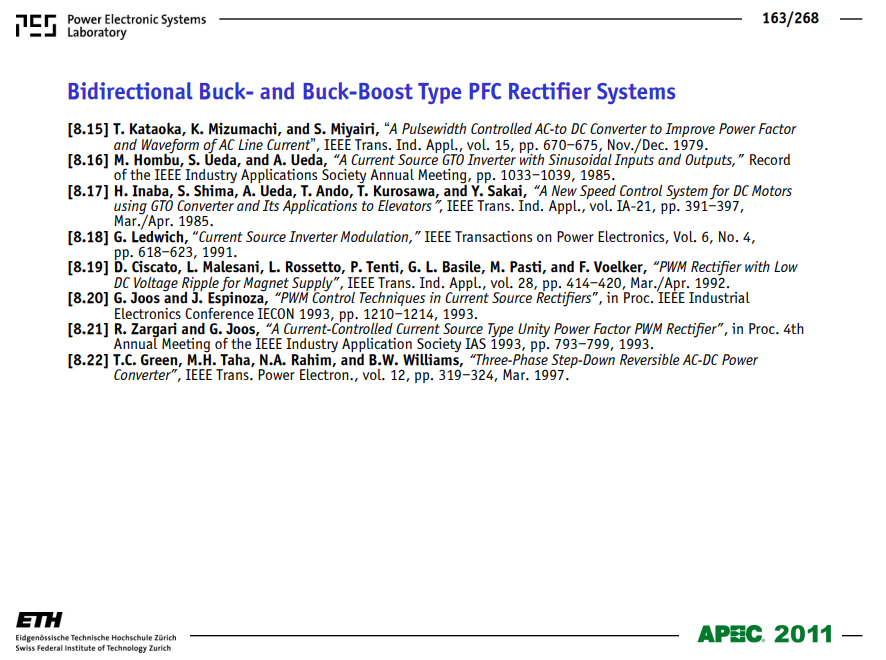

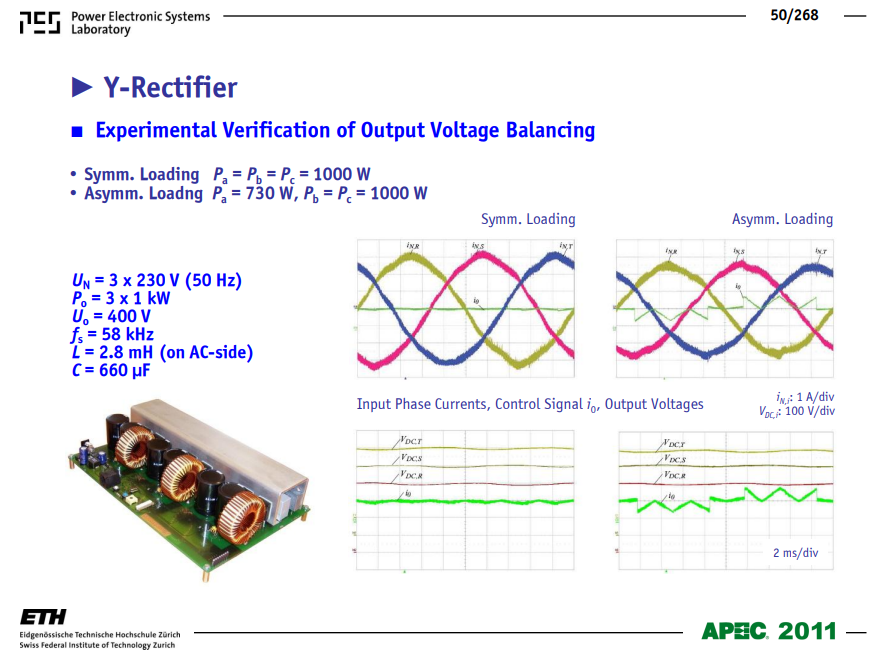

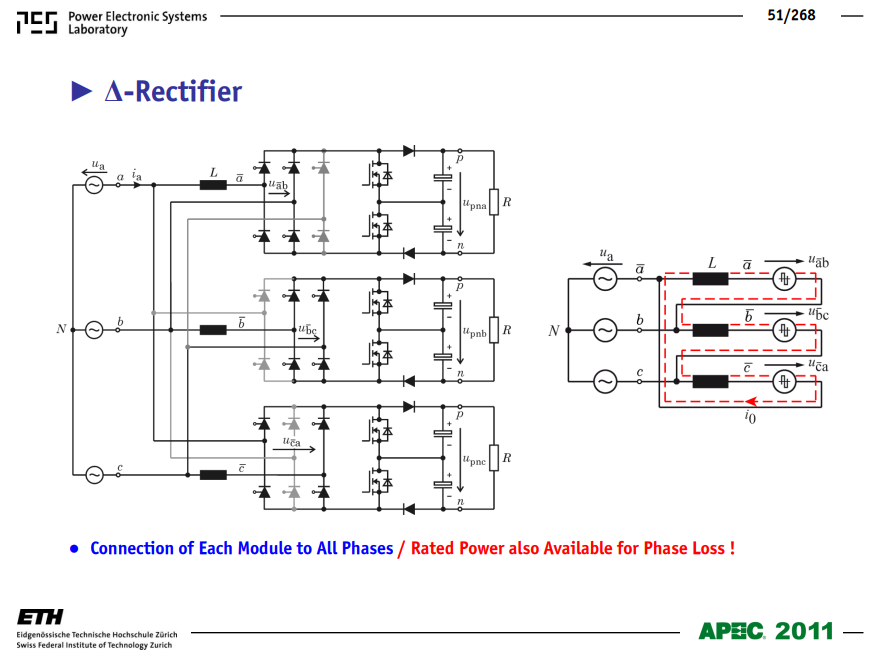

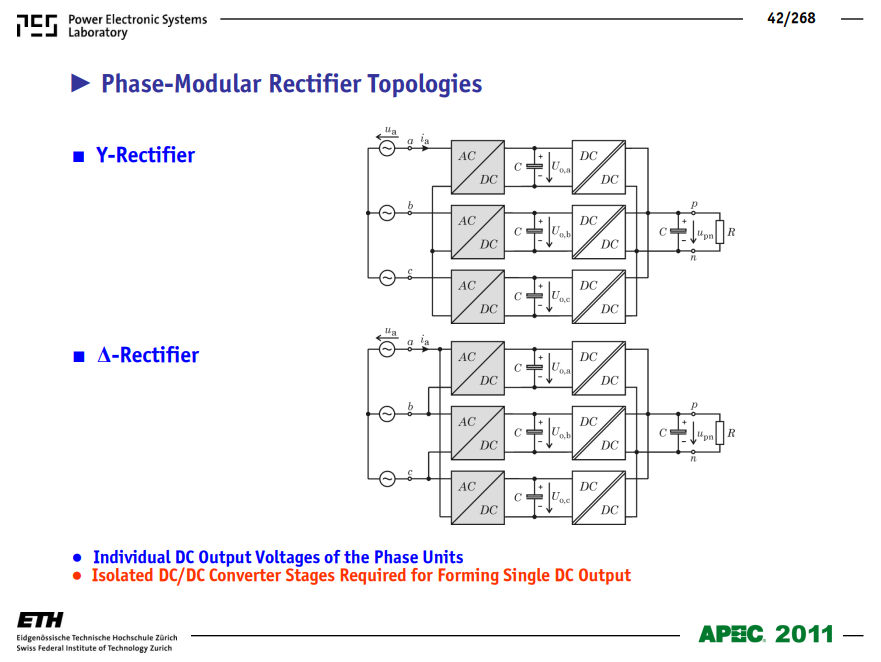

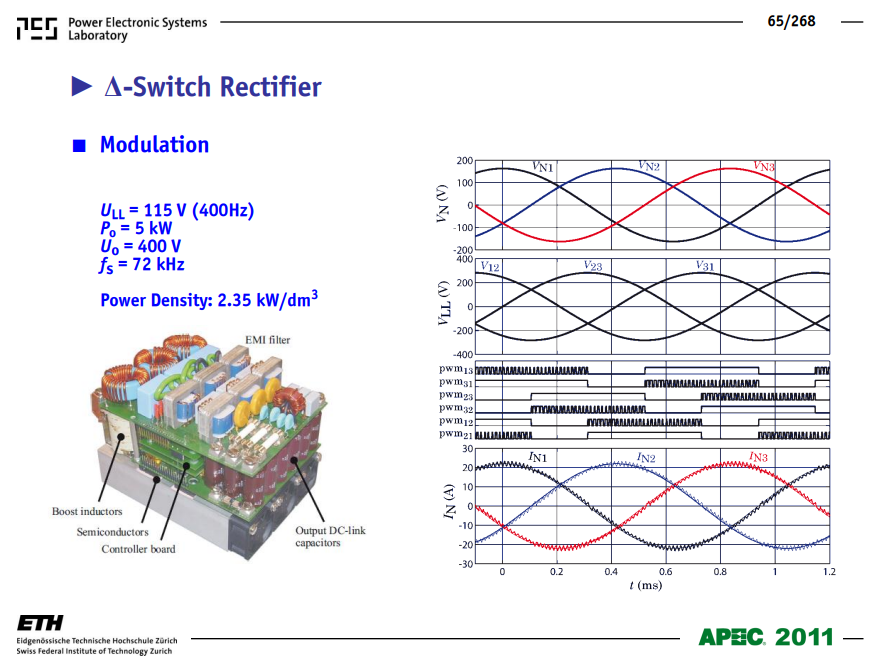

（3）其他拓扑

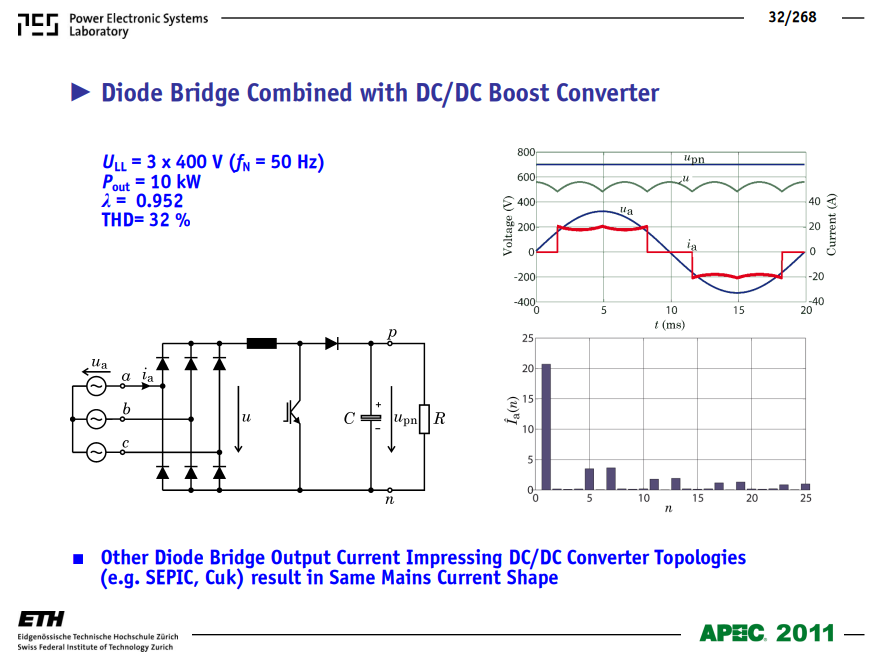

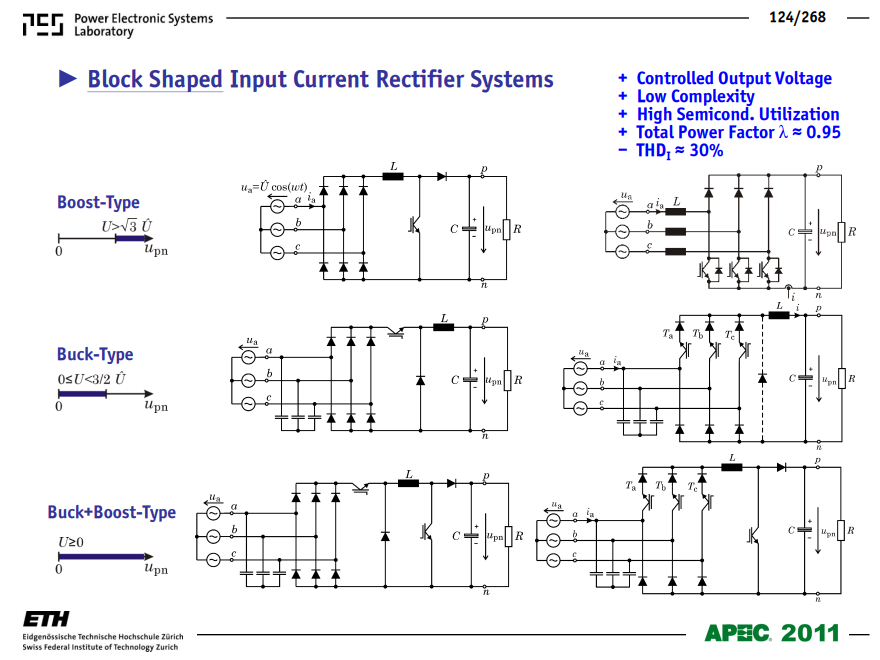

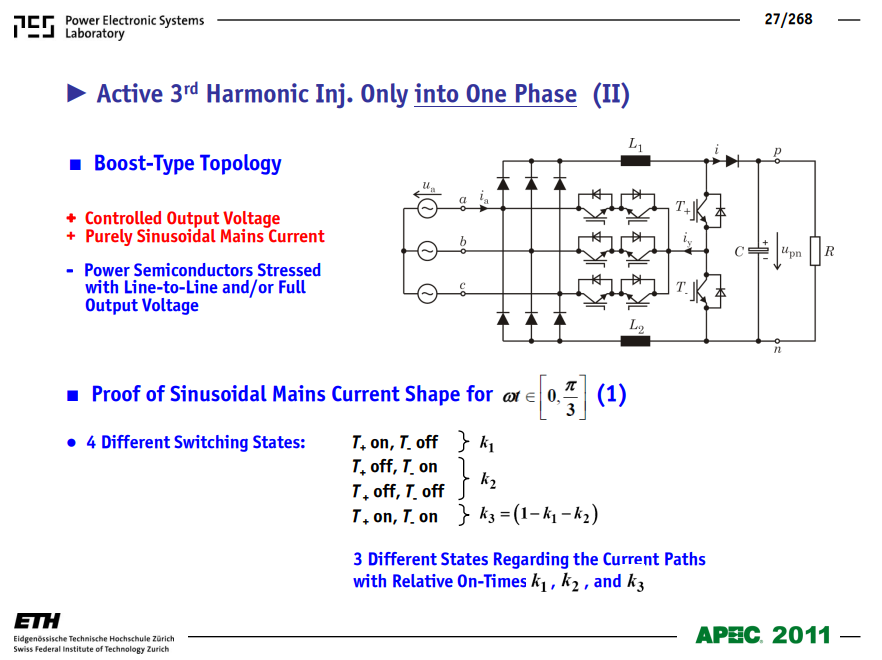

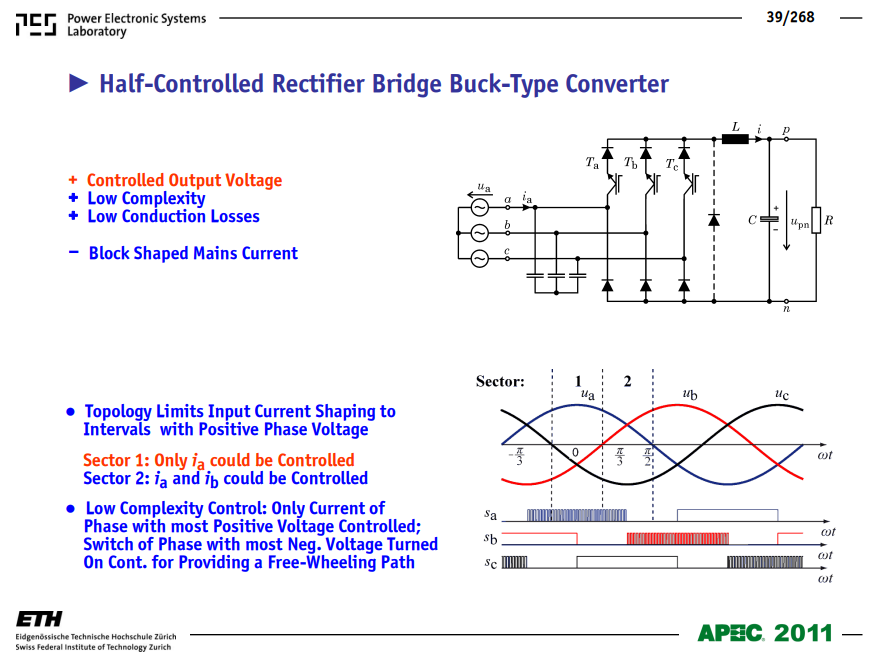

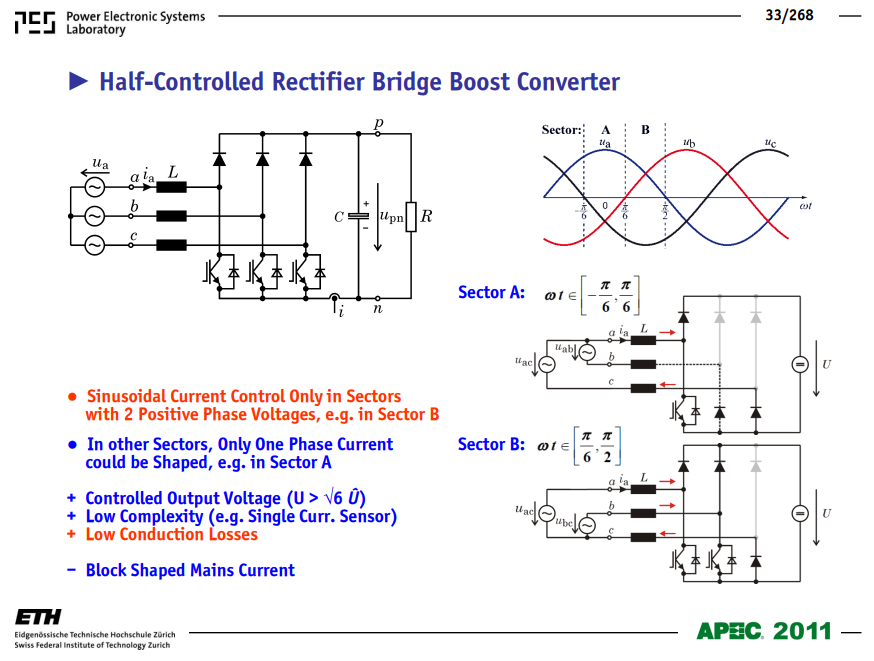

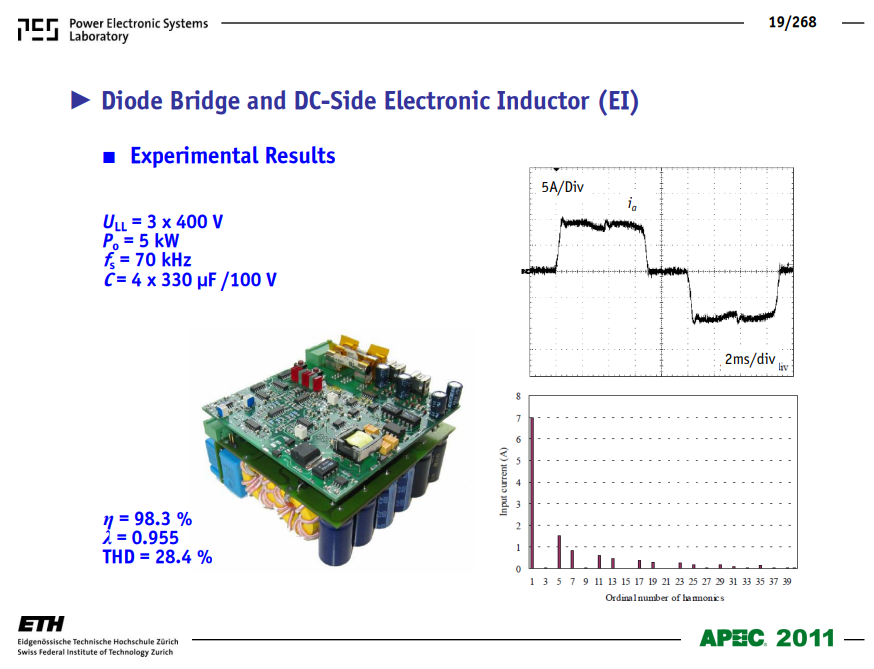

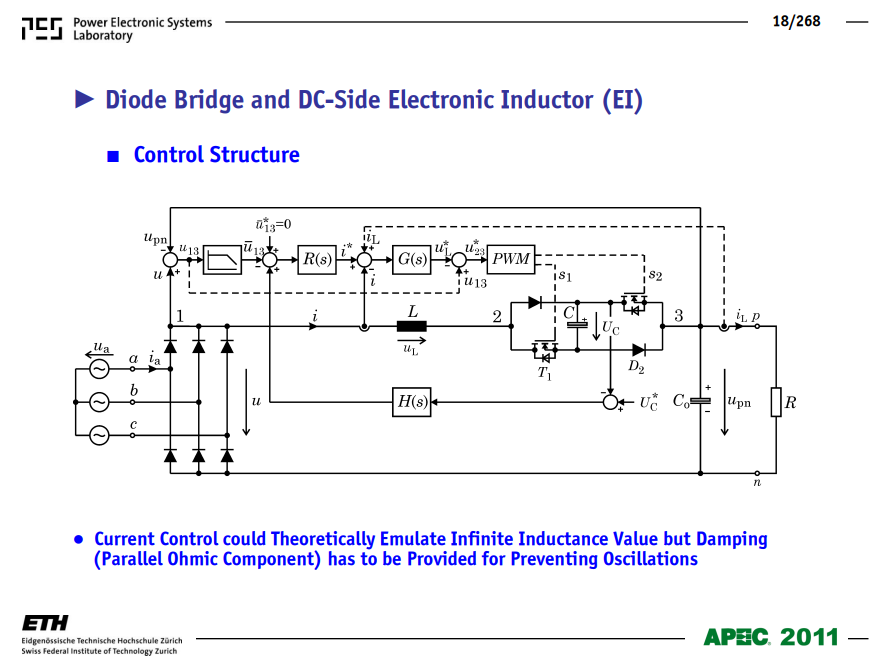

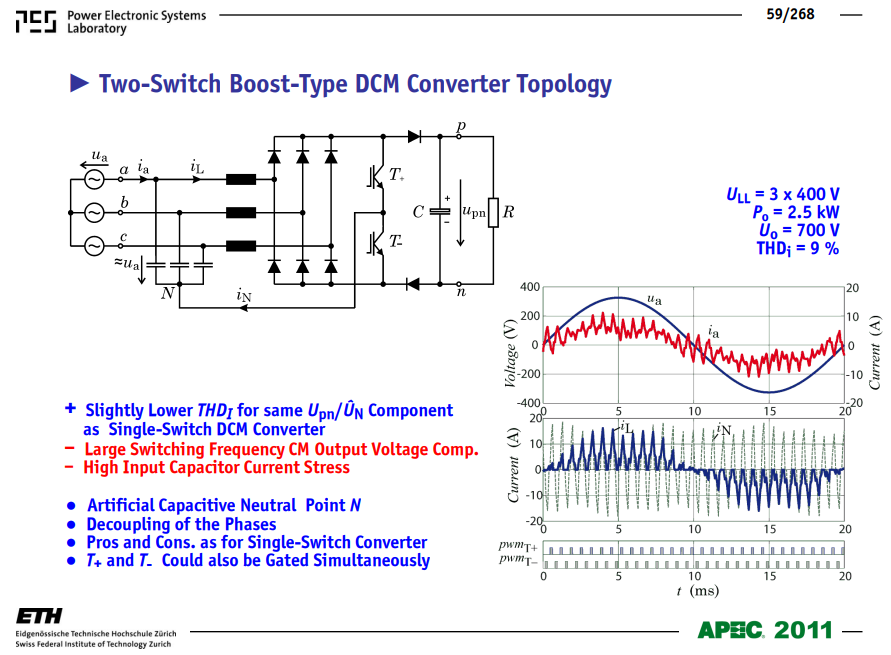

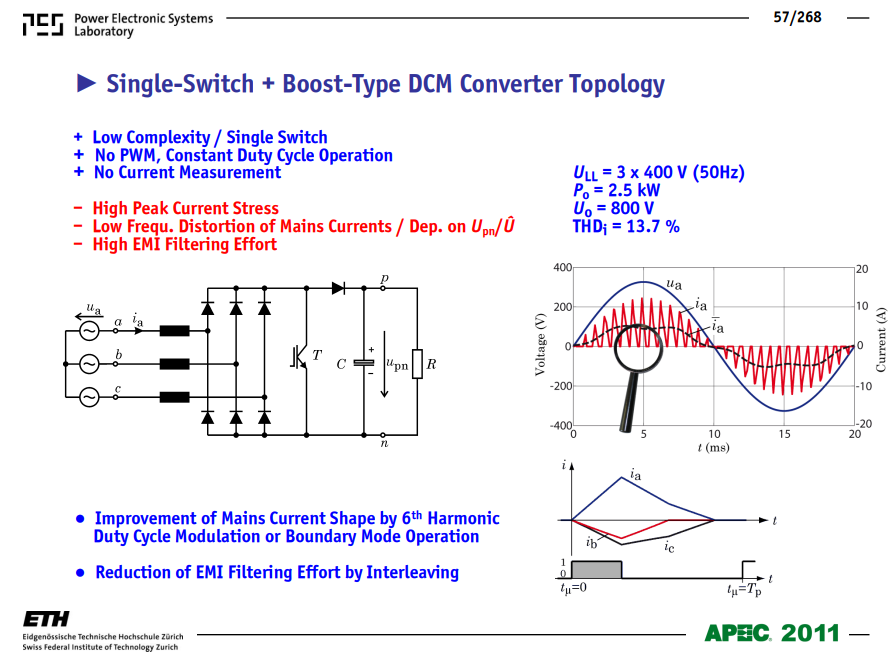

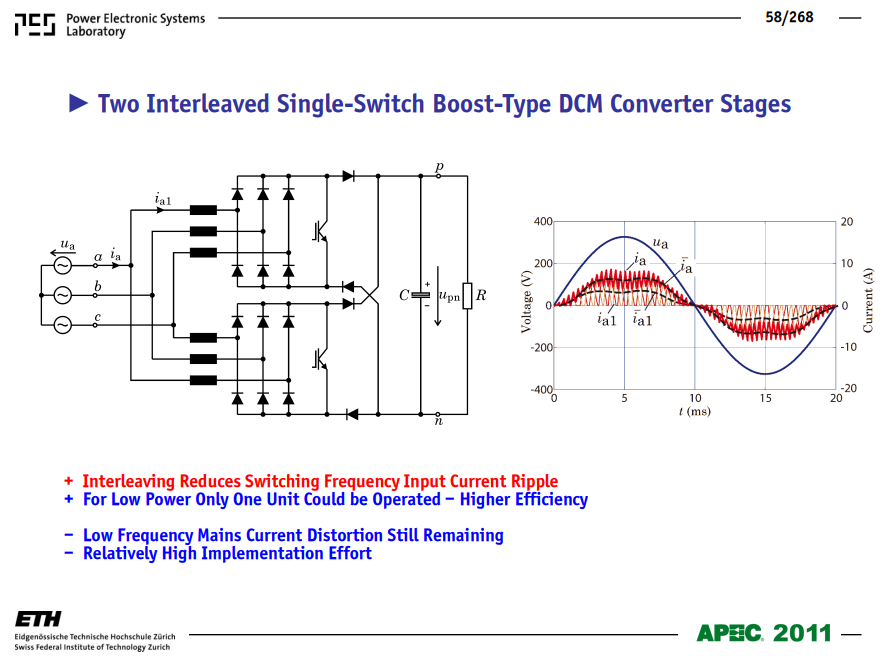

单开关 Boost PFC：低成本、控制简单，仅适合小功率、THD 要求不高场景。

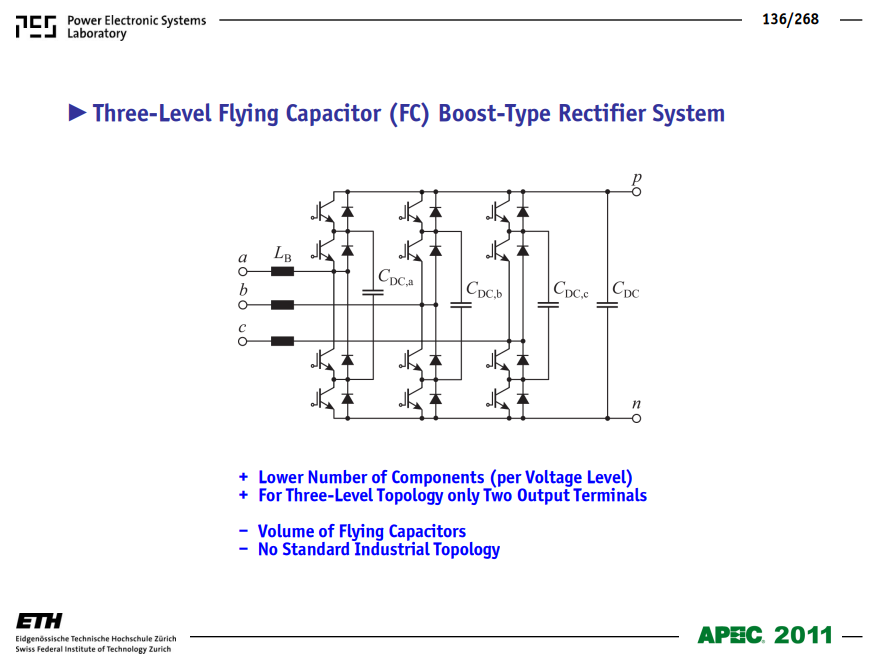

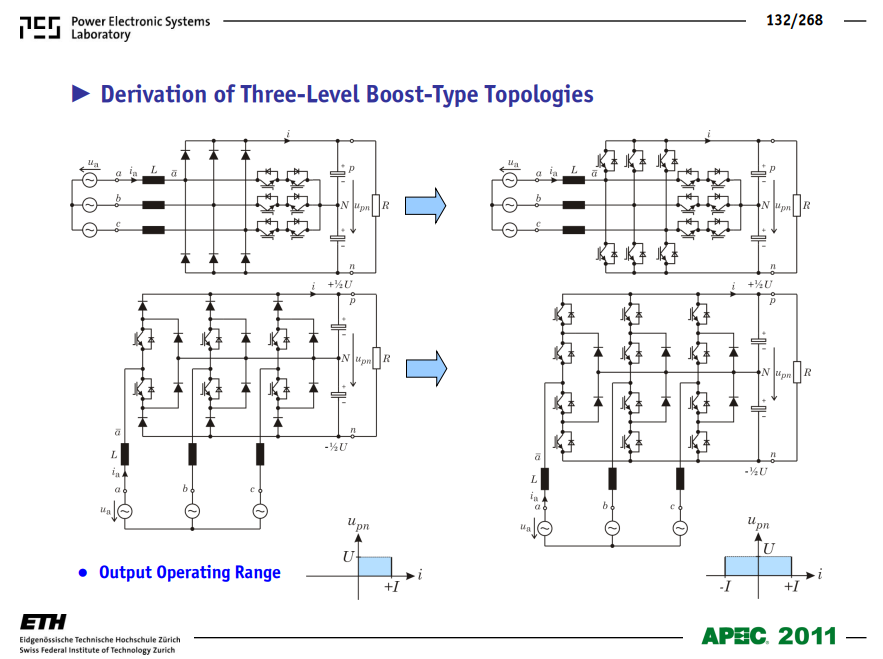

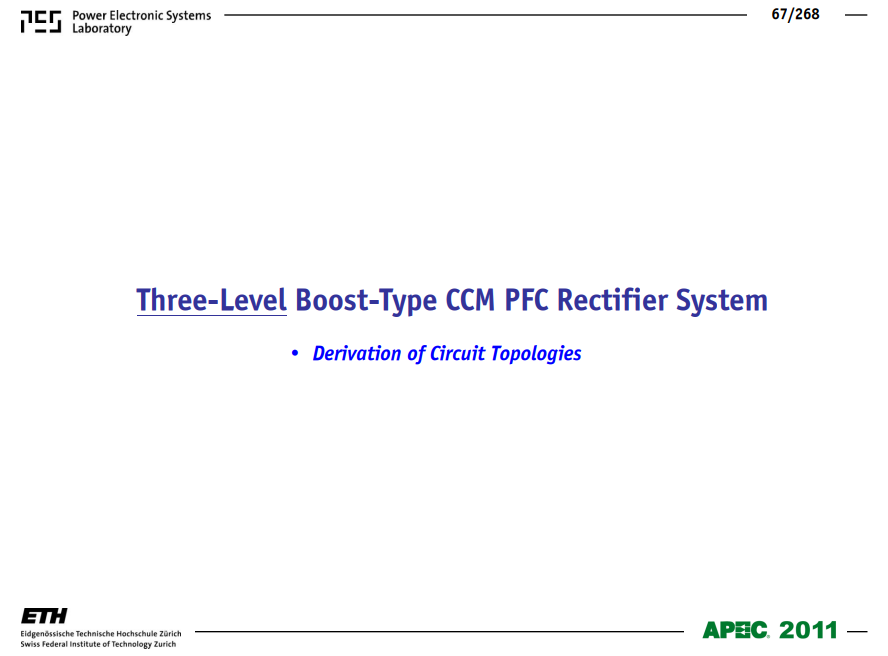

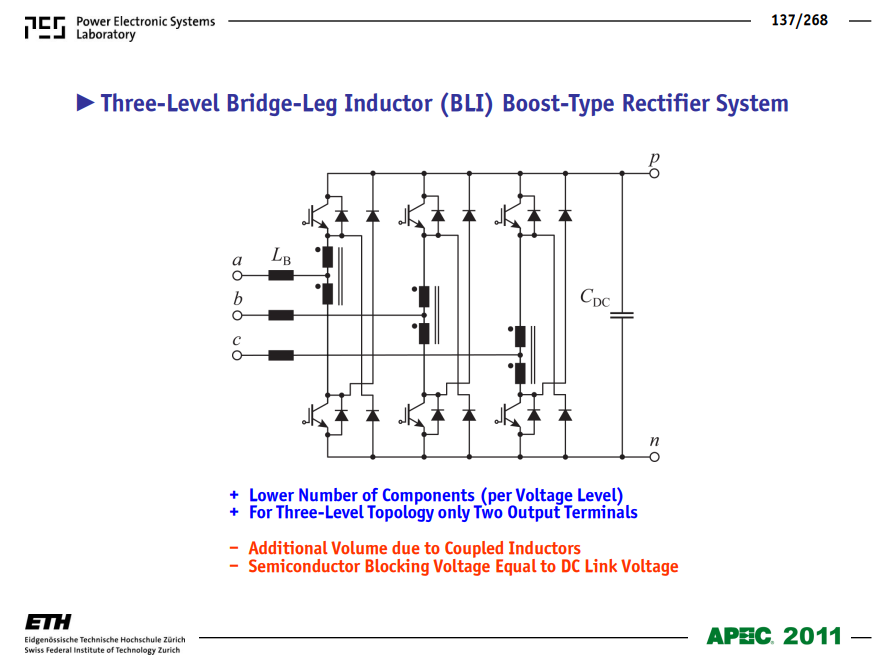

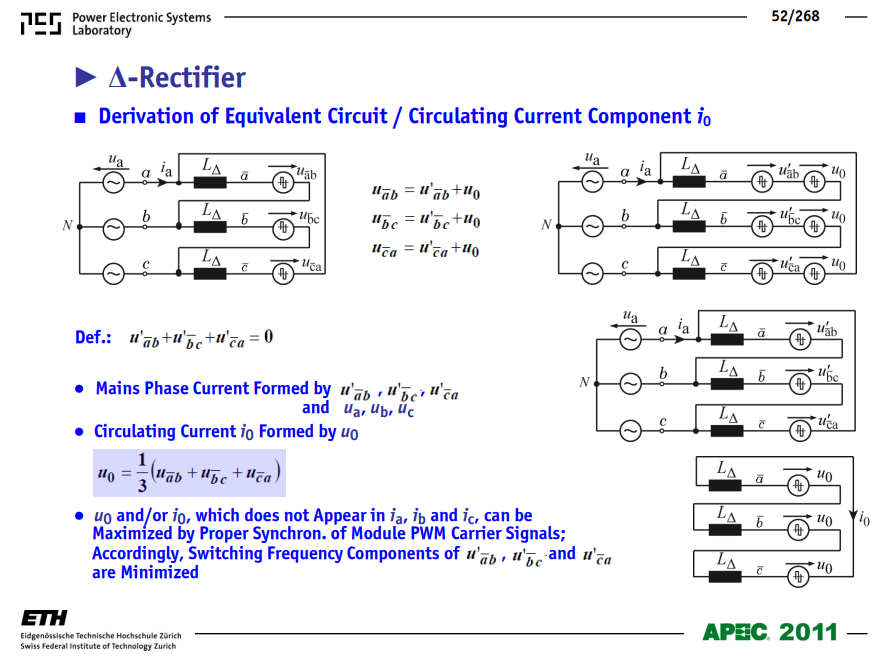

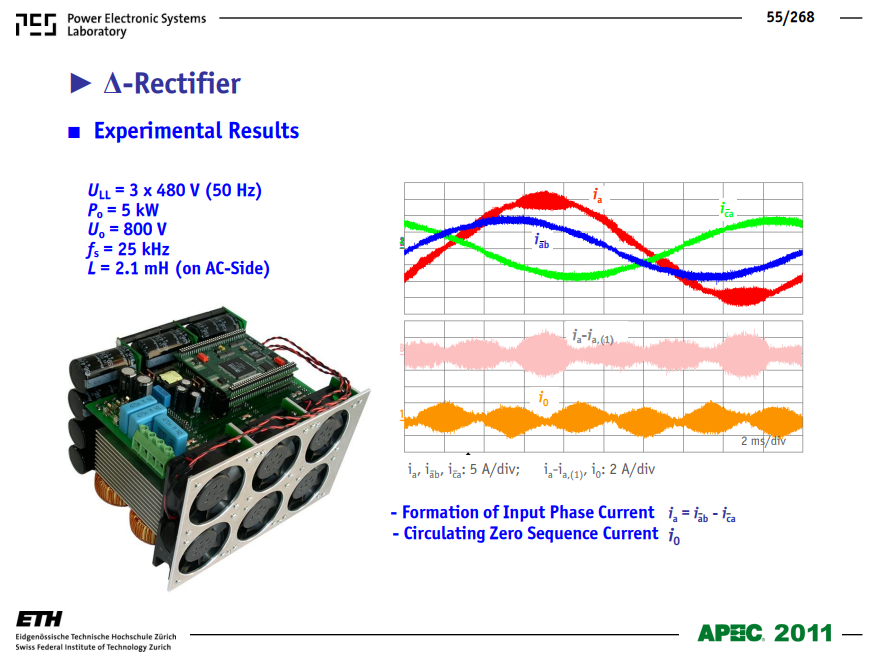

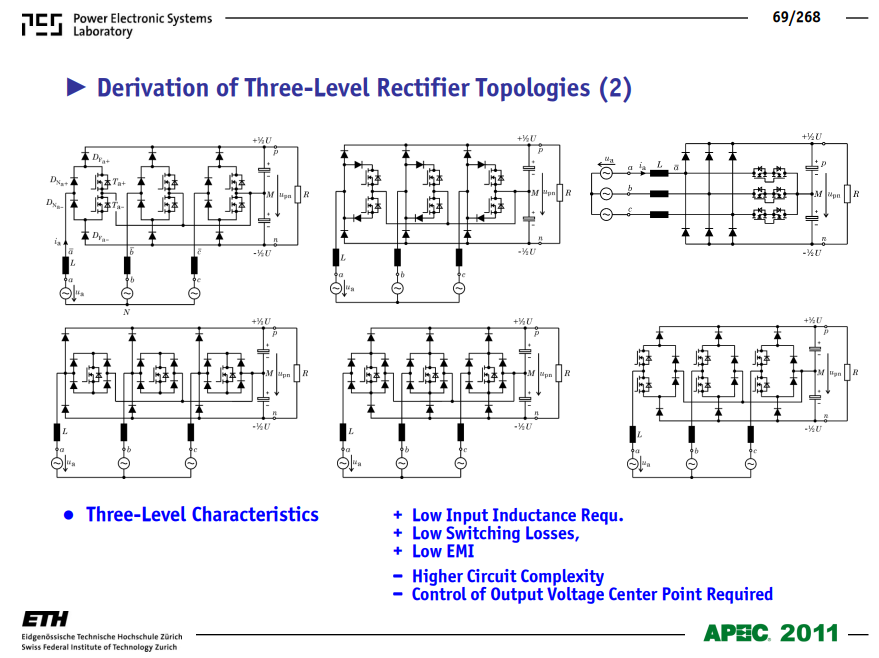

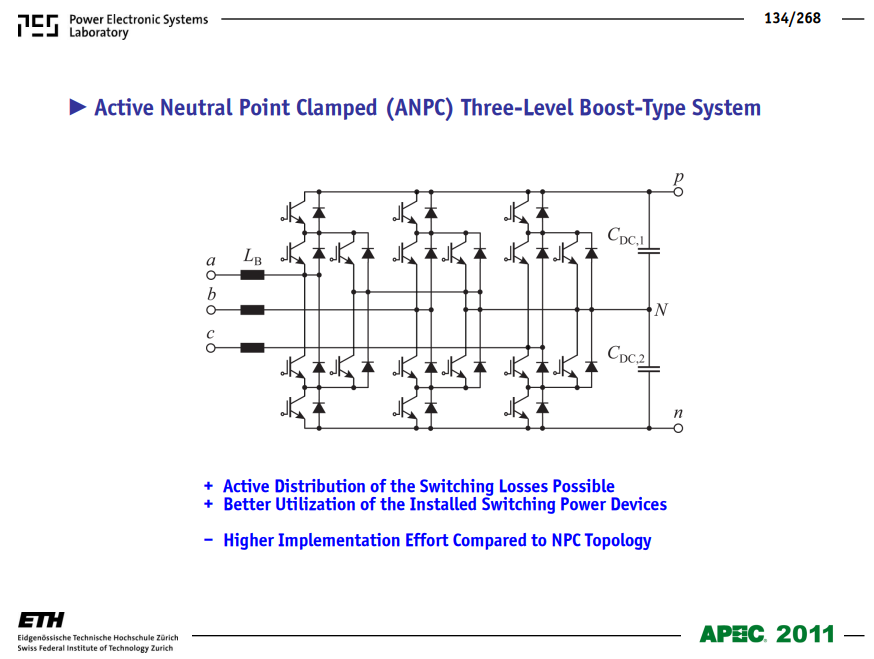

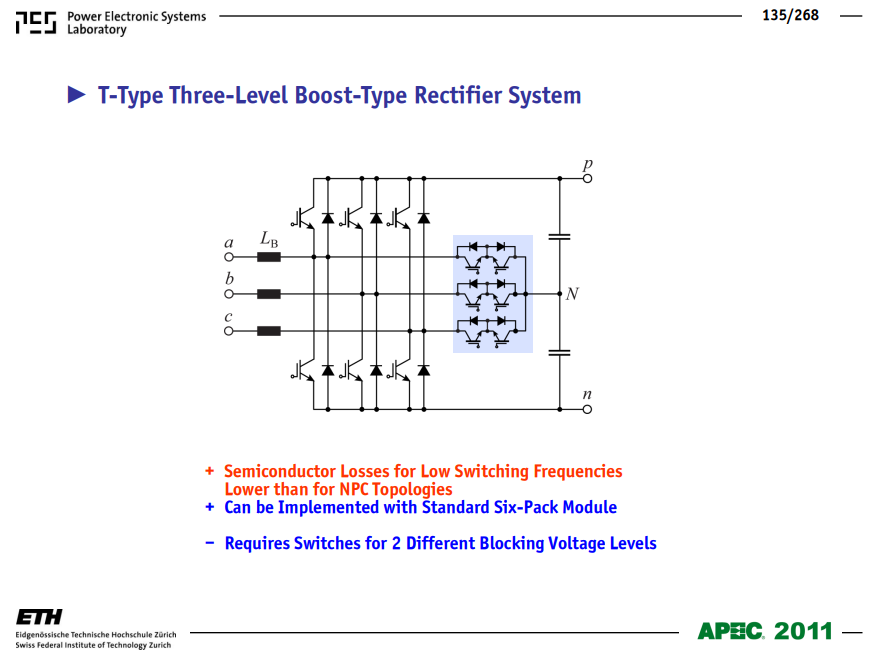

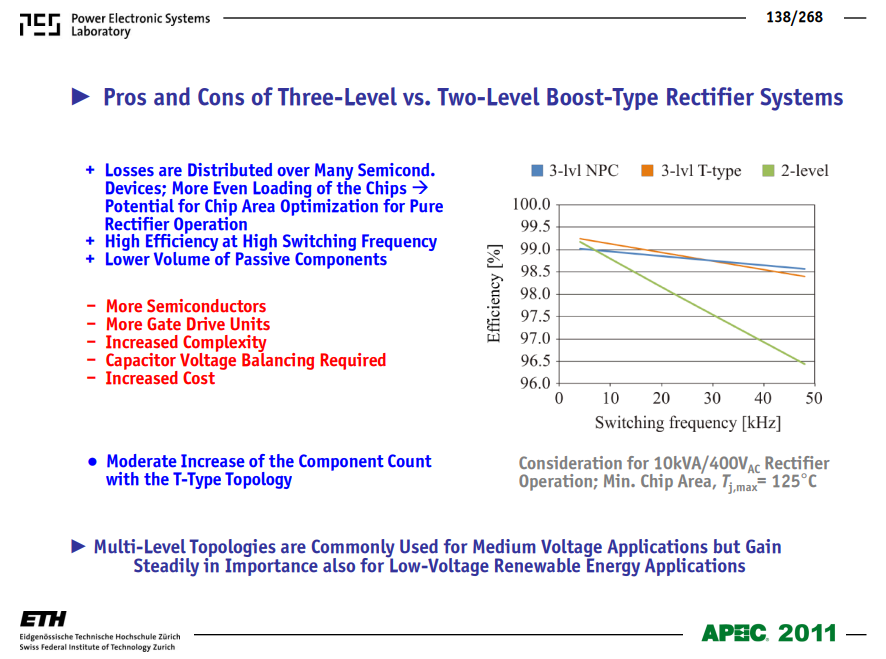

NPC/T 型三电平 PFC：适合高压、高功率密度，降低开关损耗与谐波。

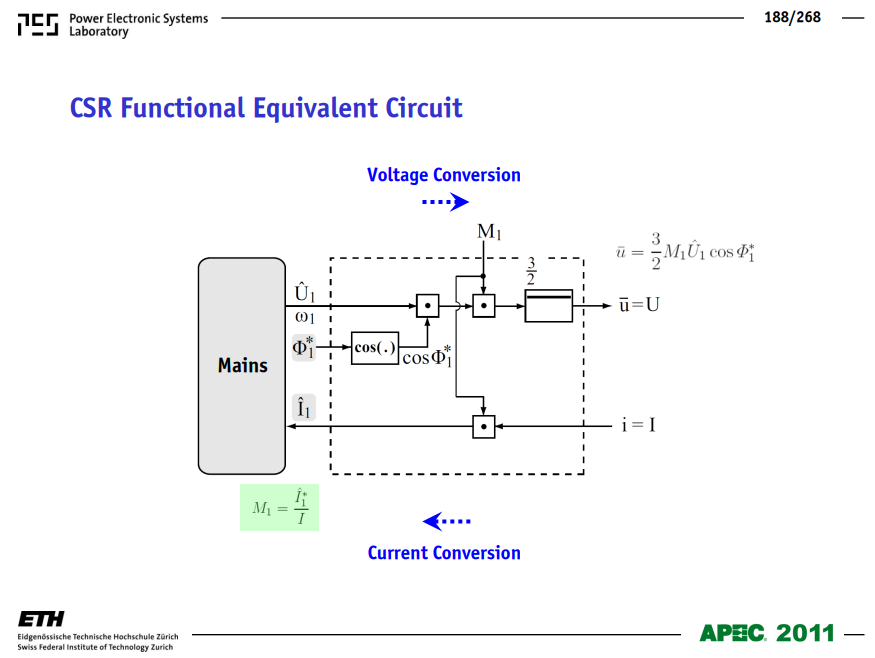

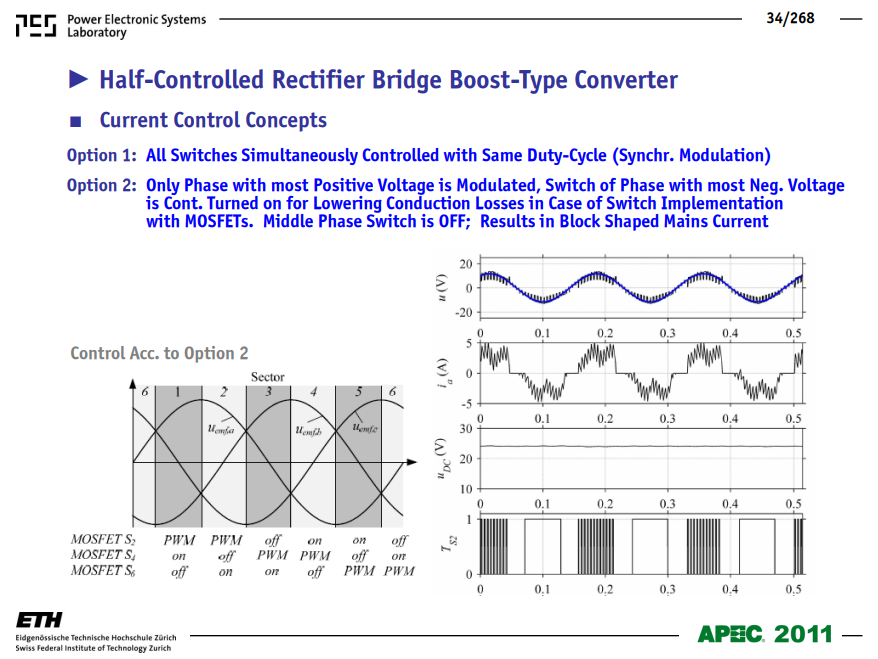

4. 关键控制策略

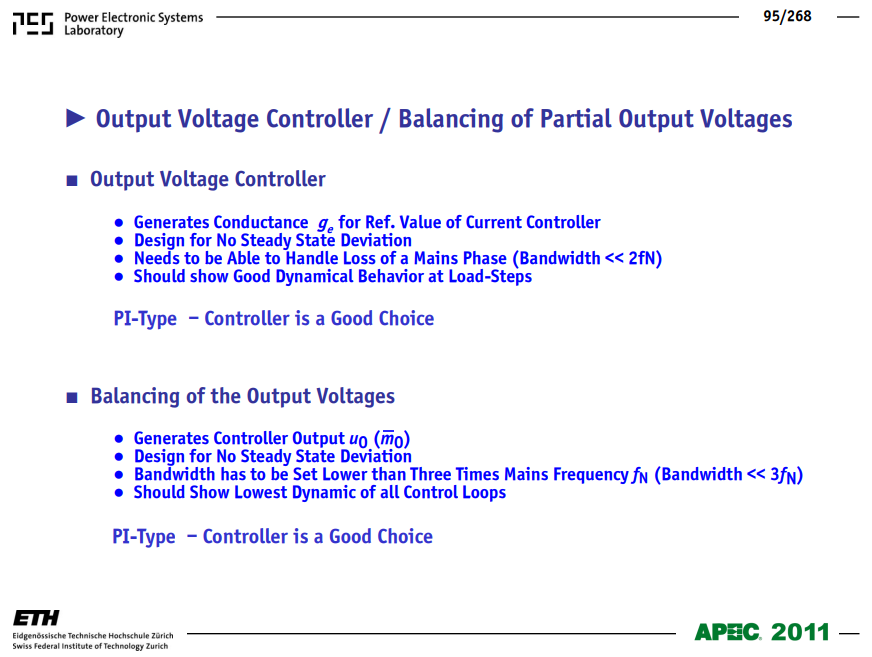

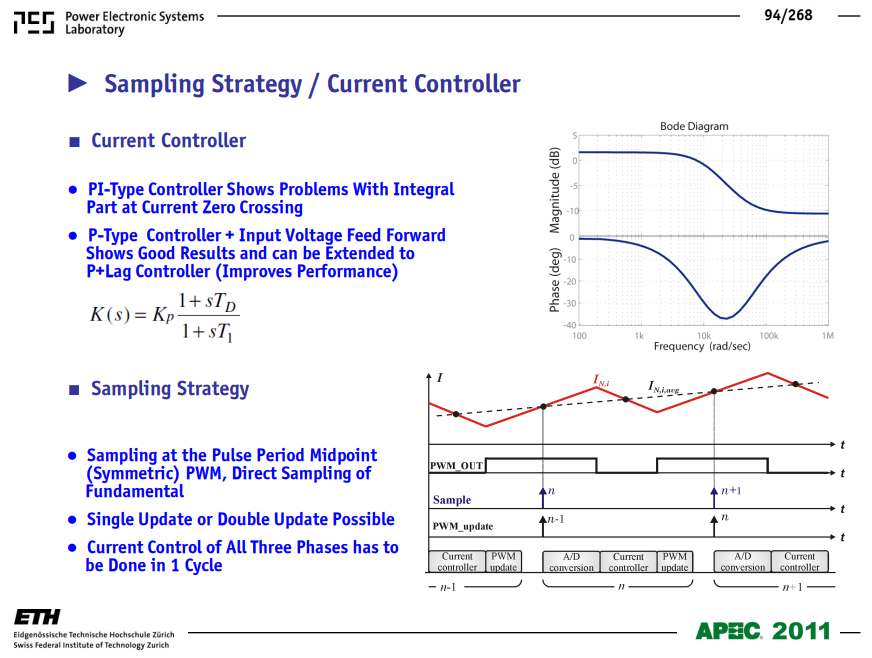

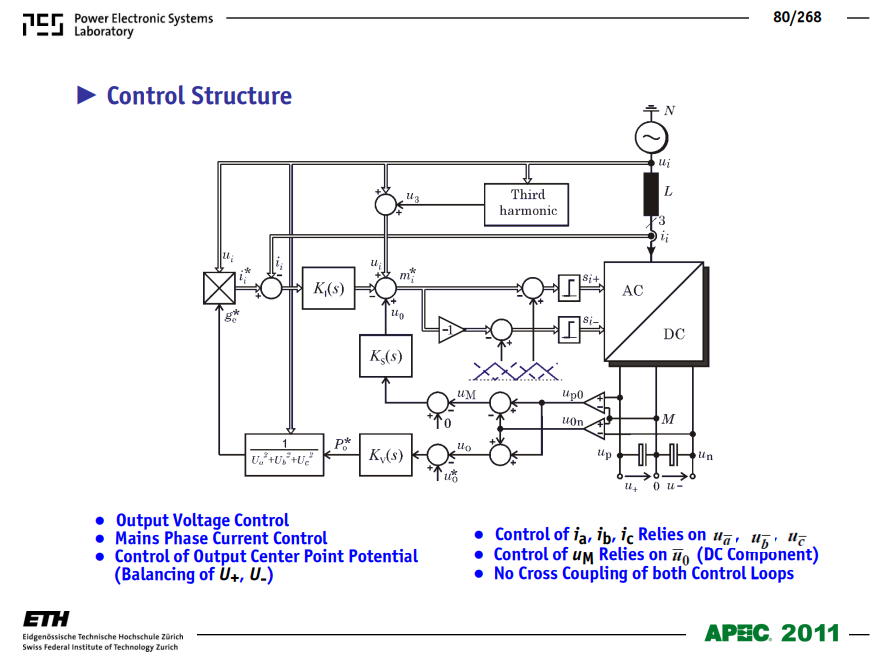

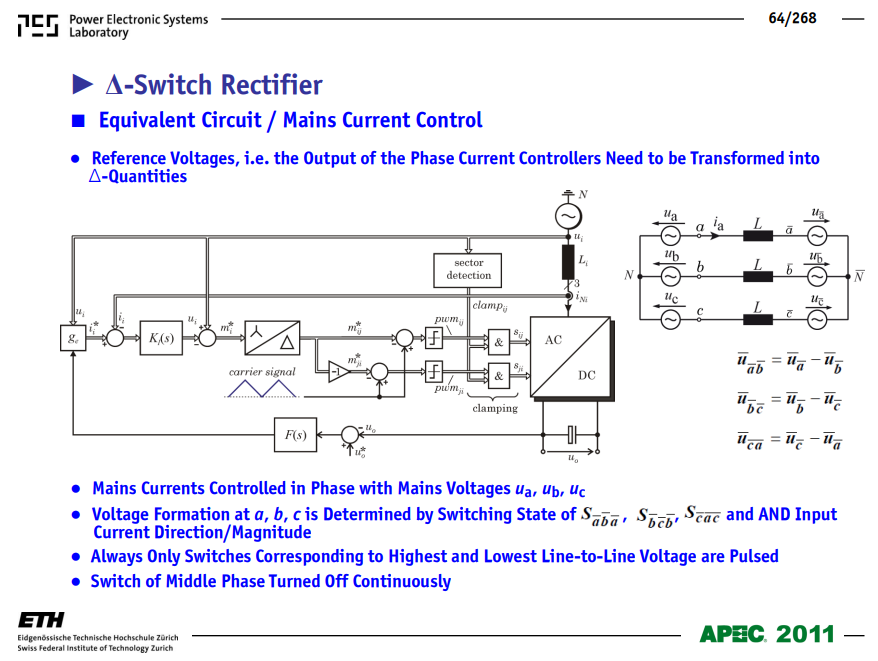

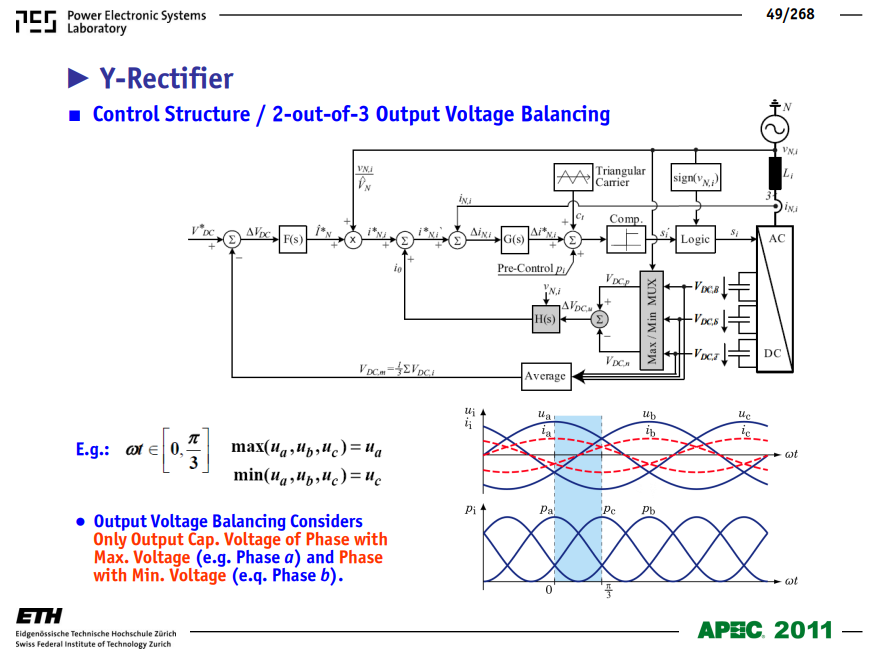

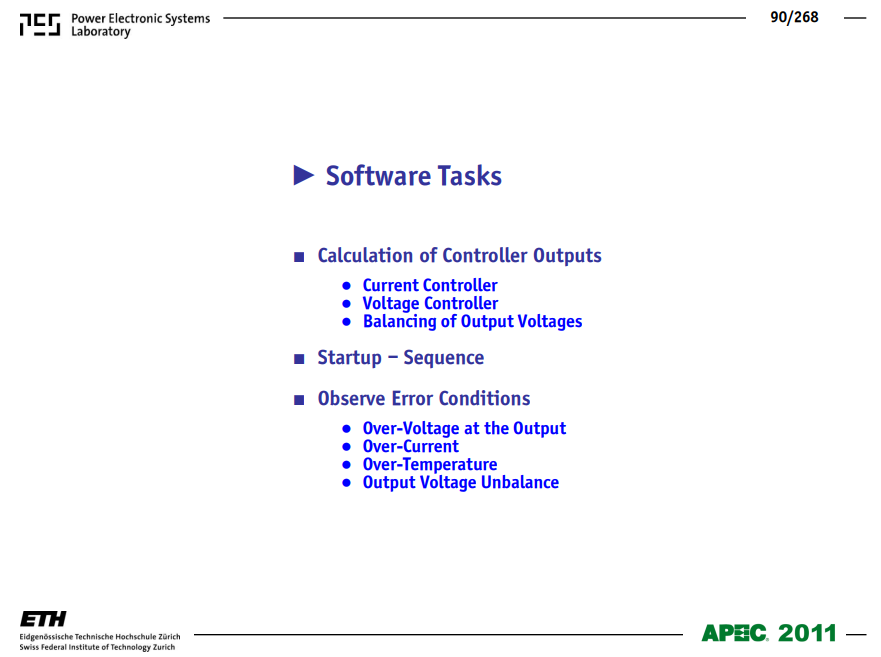

电压电流双闭环控制：外环稳直流母线电压，内环控输入电流正弦化。

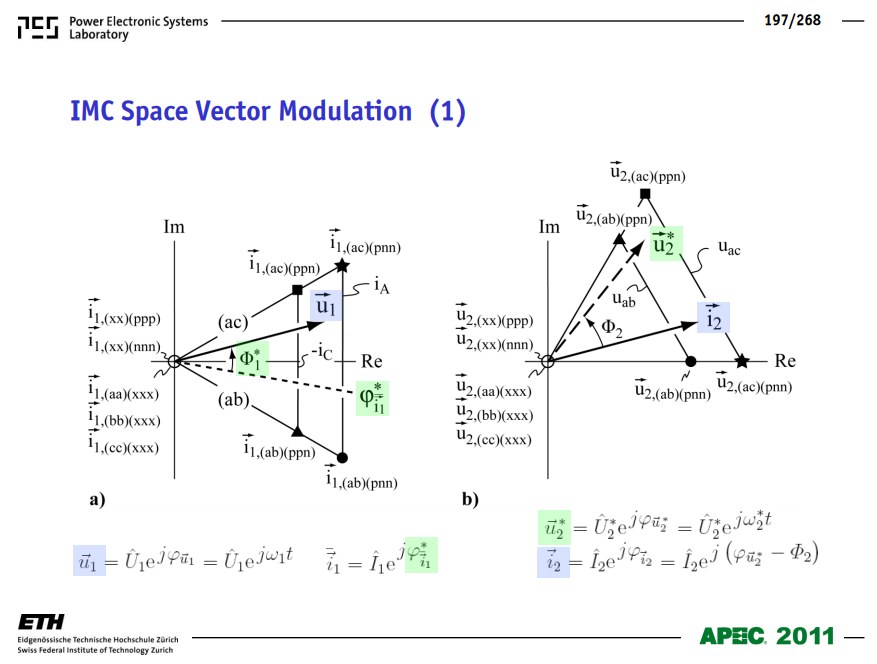

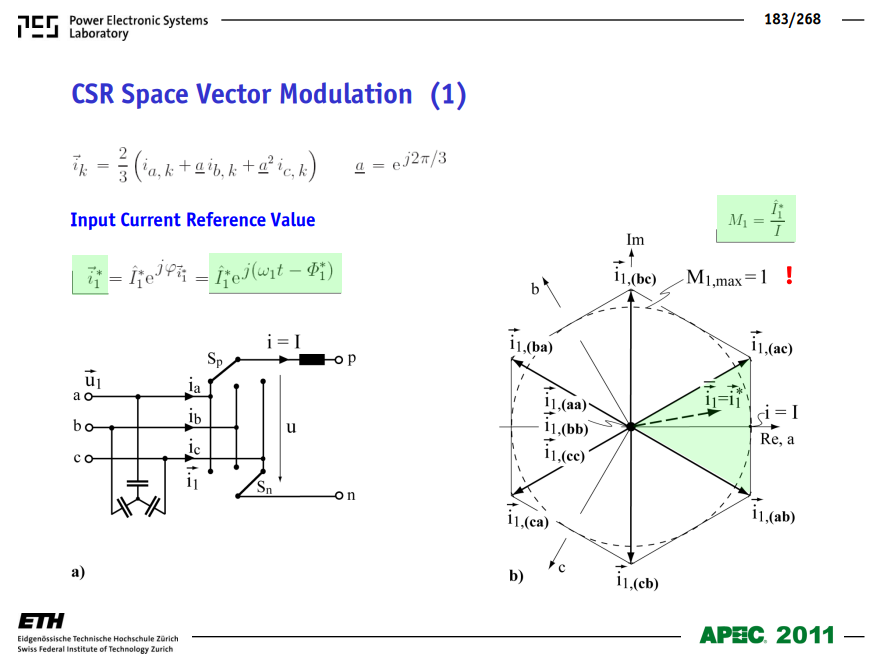

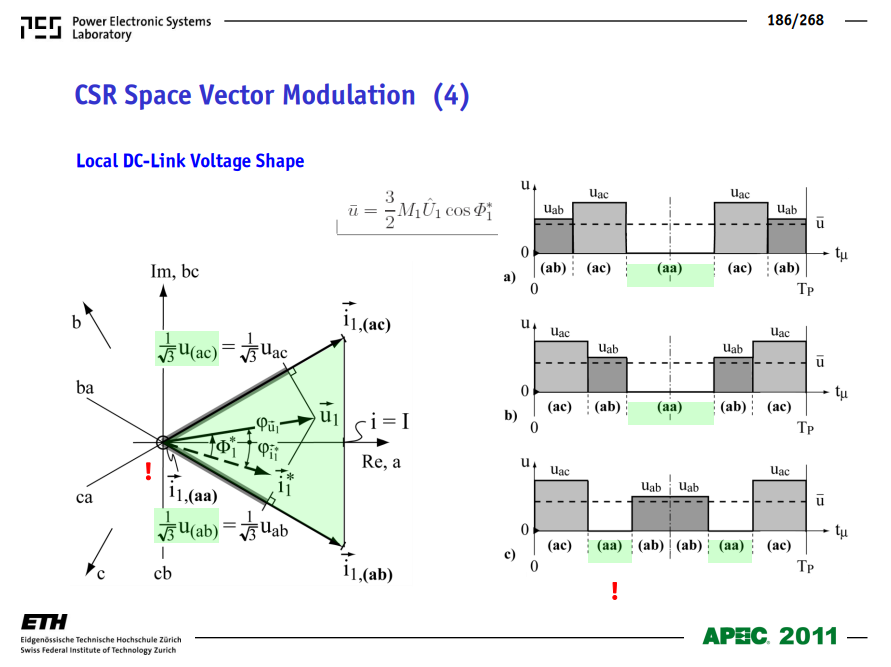

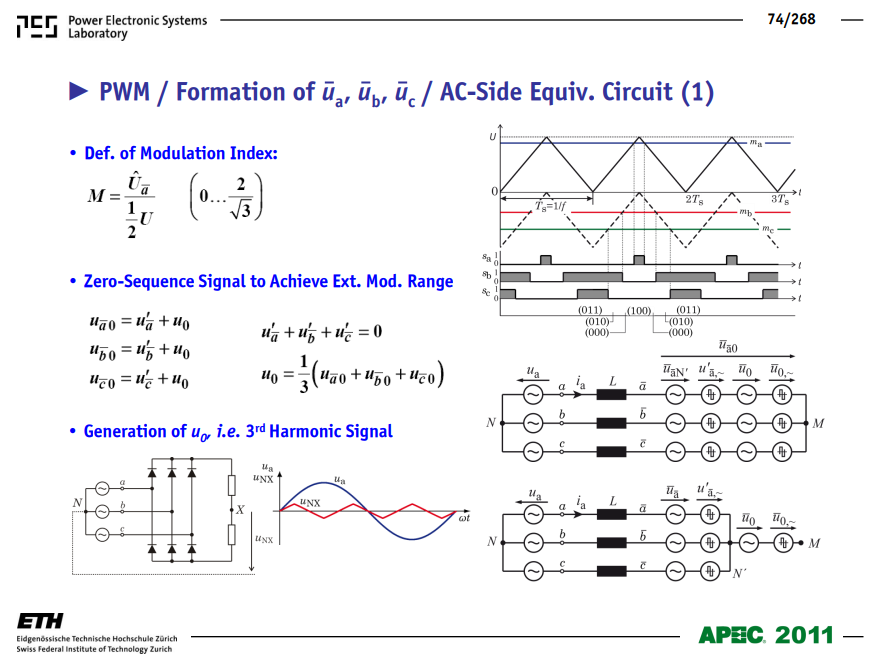

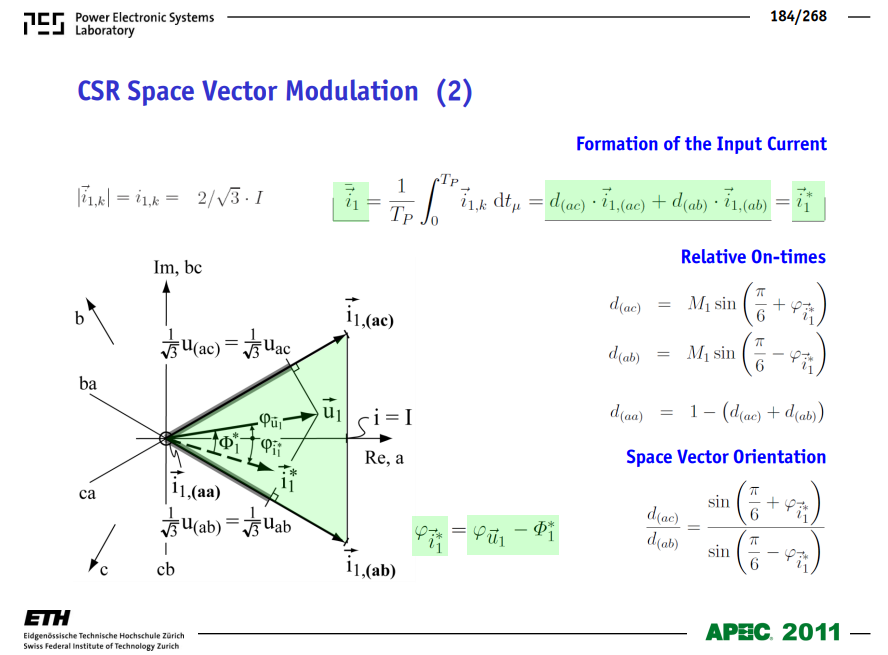

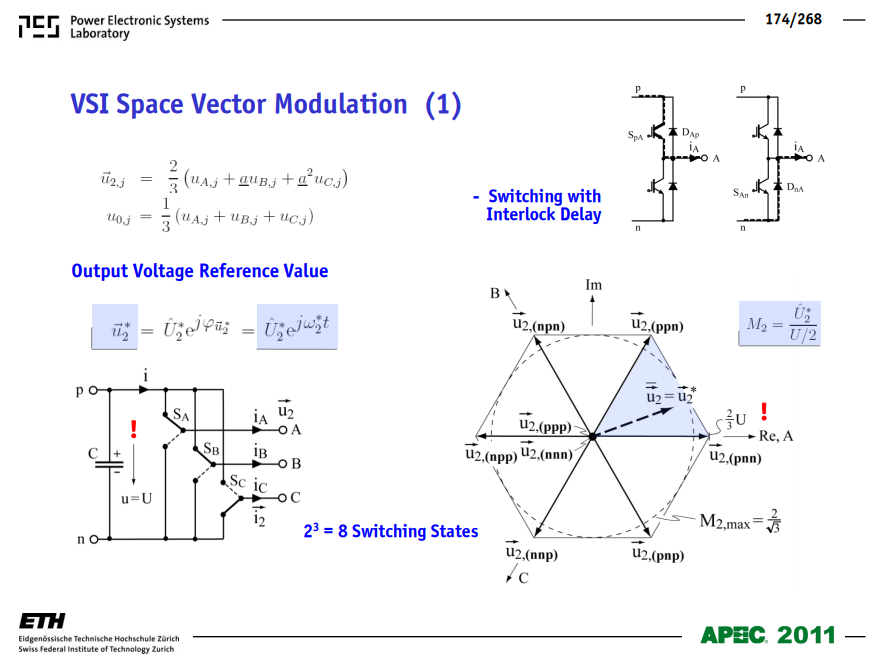

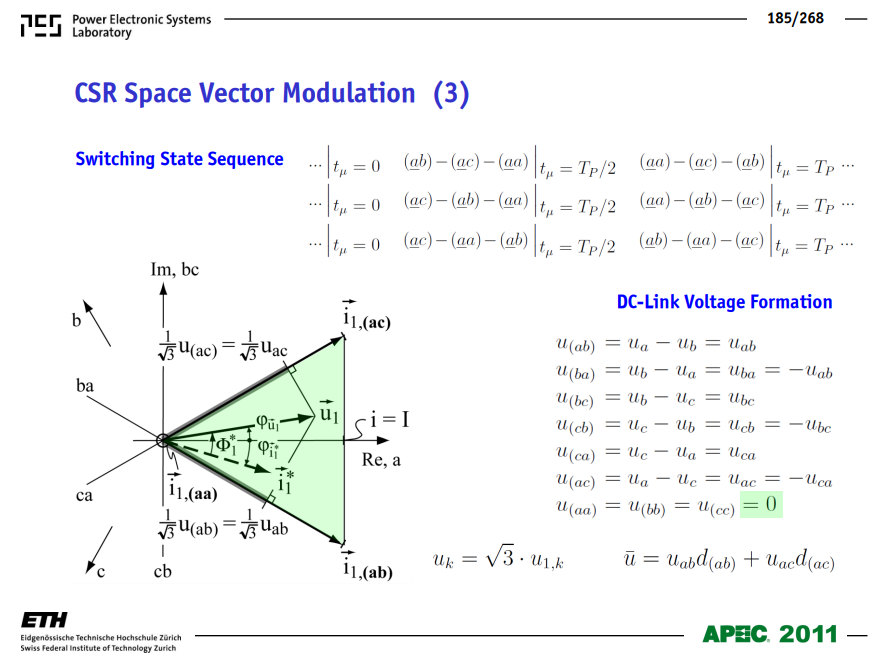

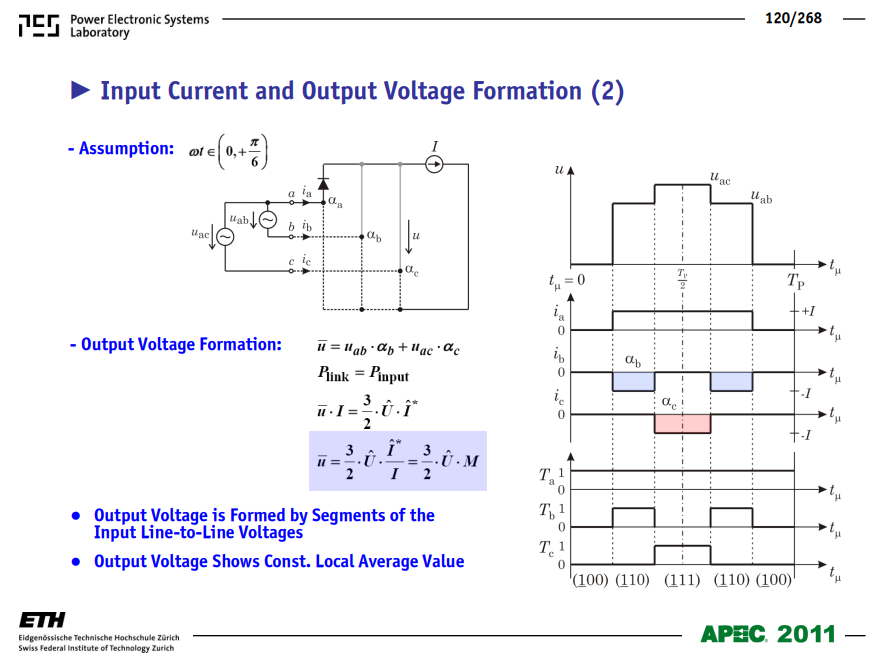

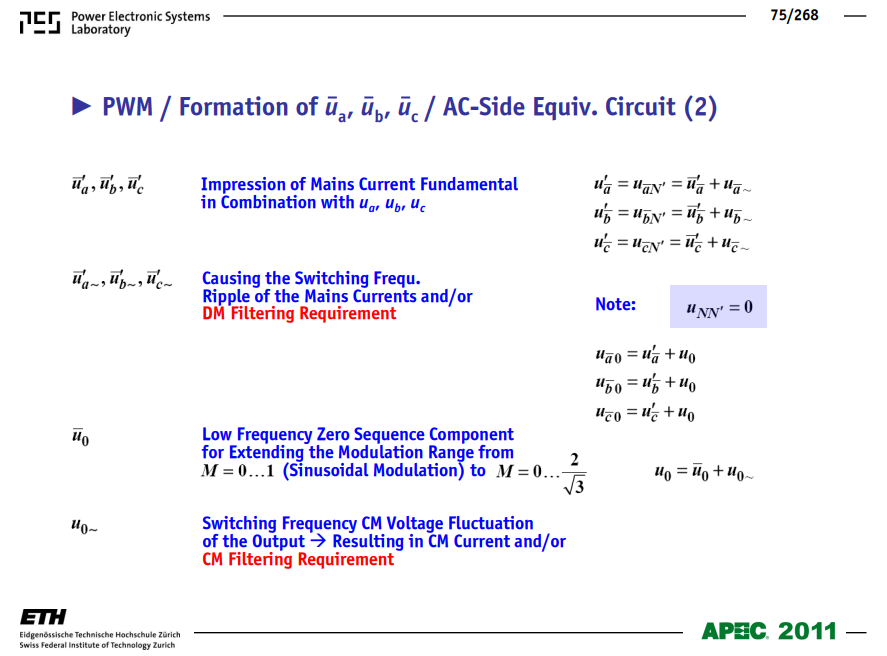

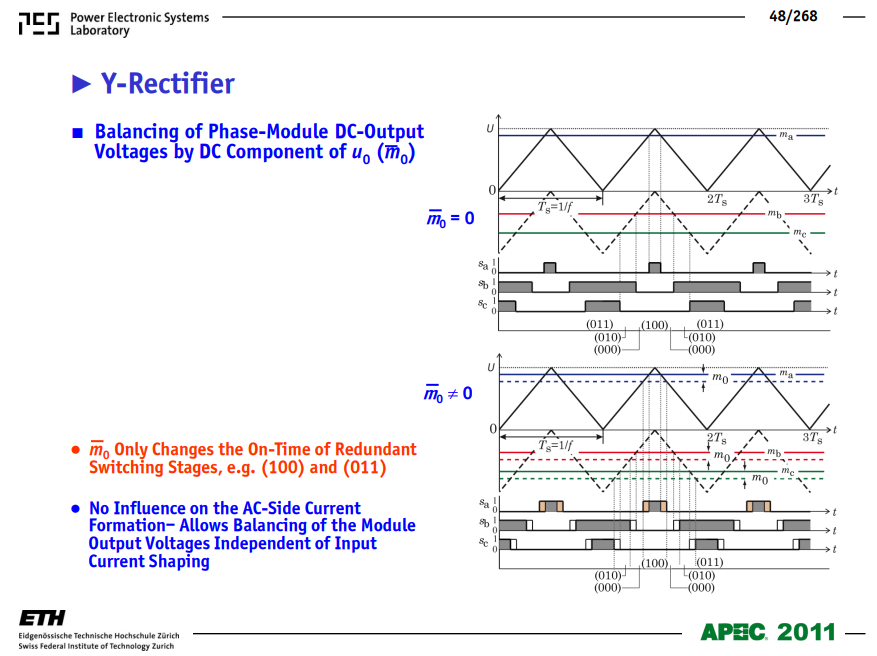

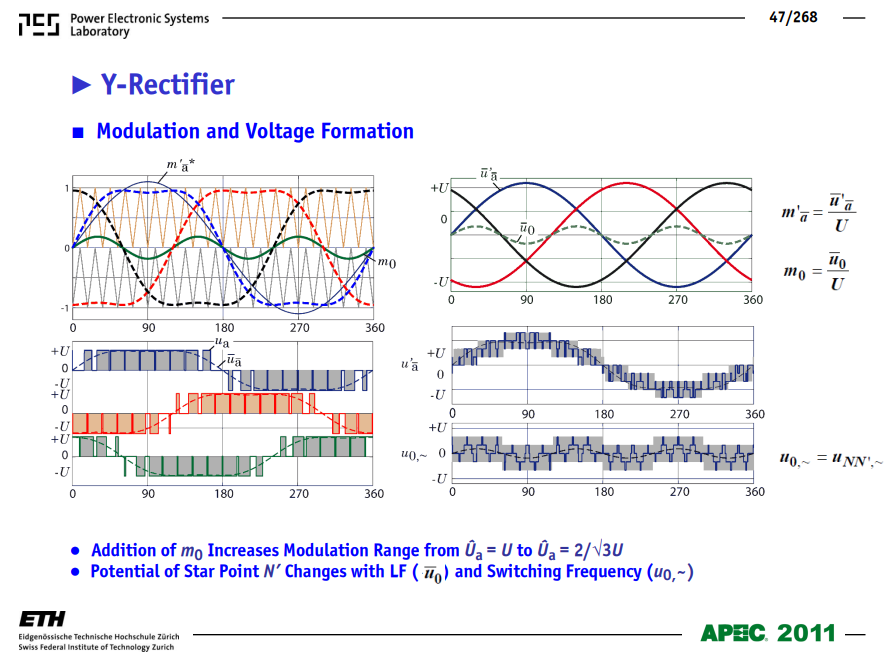

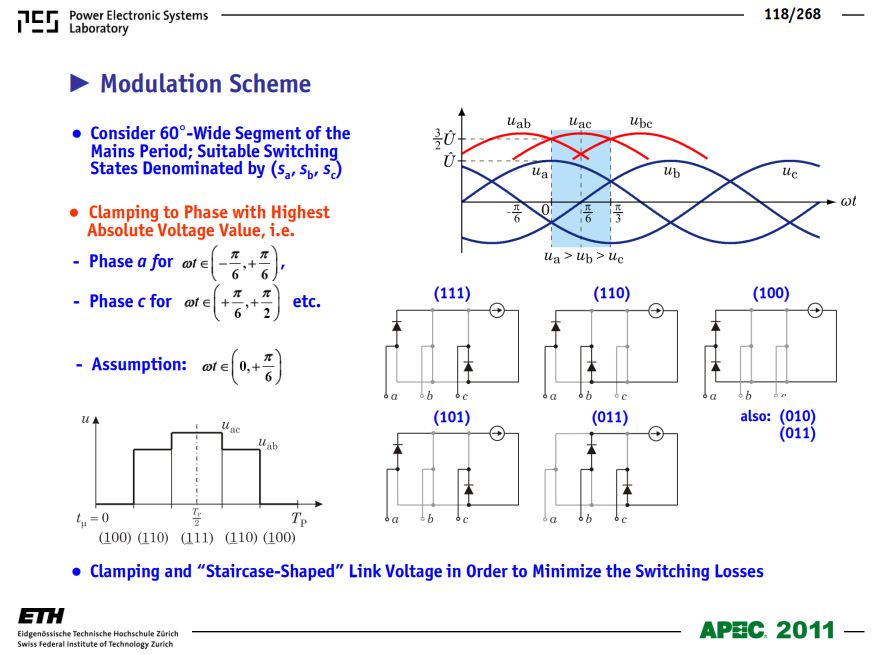

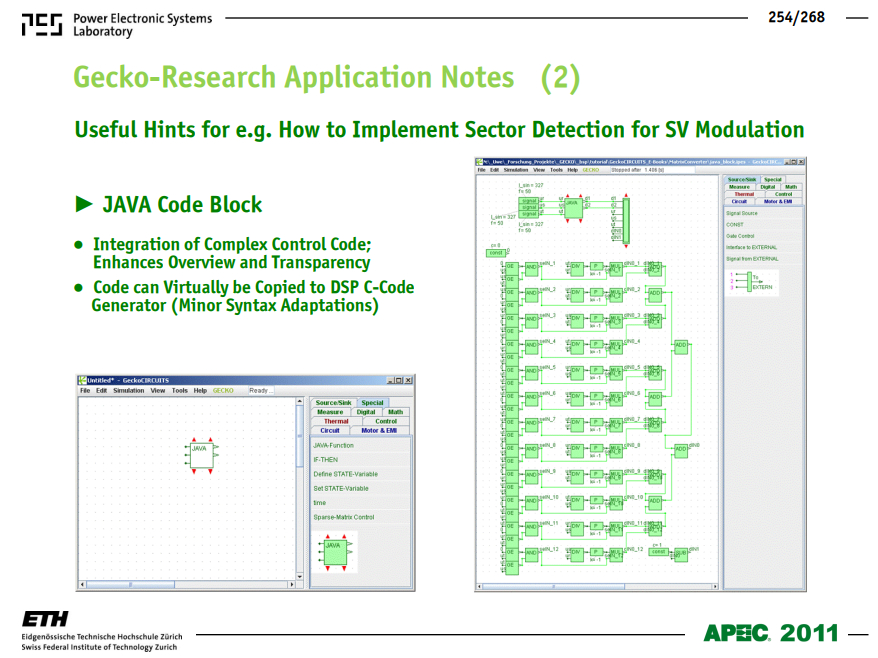

空间矢量调制（SVM）：优化开关序列，降低谐波、提升效率。
模型预测控制（MPC）：动态响应快，适合复杂工况与宽负载范围。
5. 核心优势

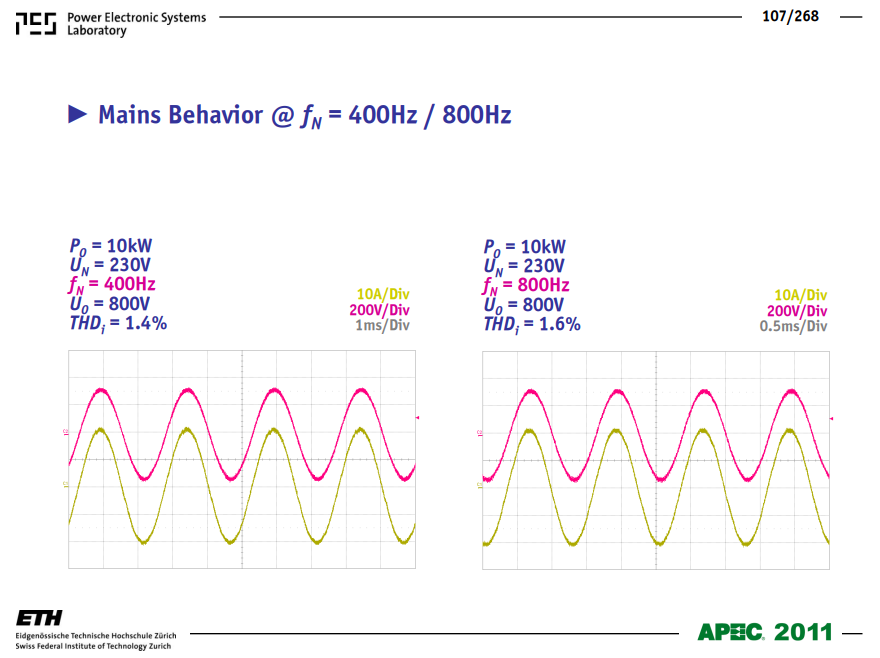

高功率因数（PF>0.99）、低 THD（<3%），满足 IEC 61000-3-2 等标准。
能量双向流动，支持整流 / 逆变双模式（如 V2G、储能回馈）。
直流母线电压稳定，适配后级宽范围变换。
二、AC-AC 变换器（AC-AC Converter）

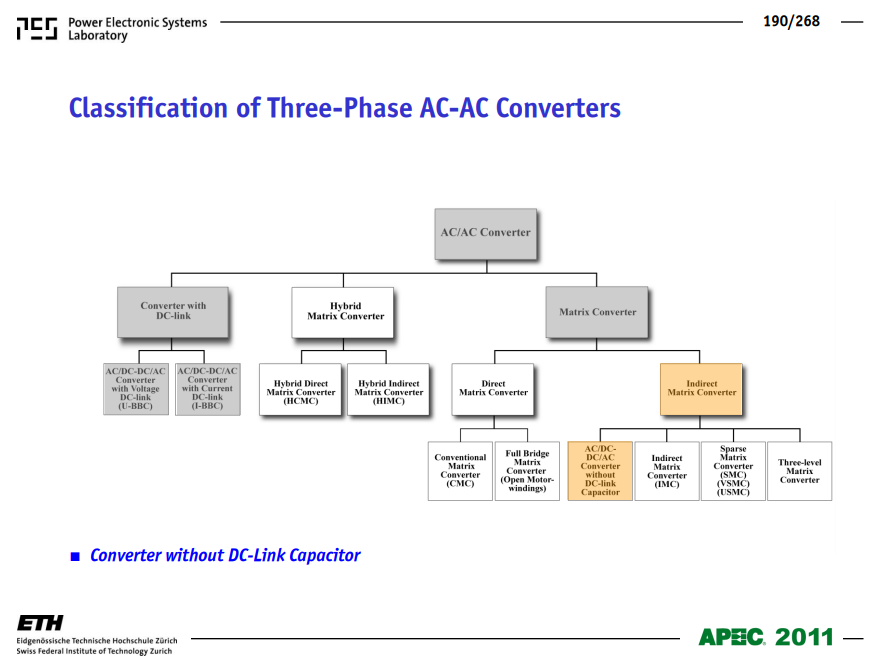

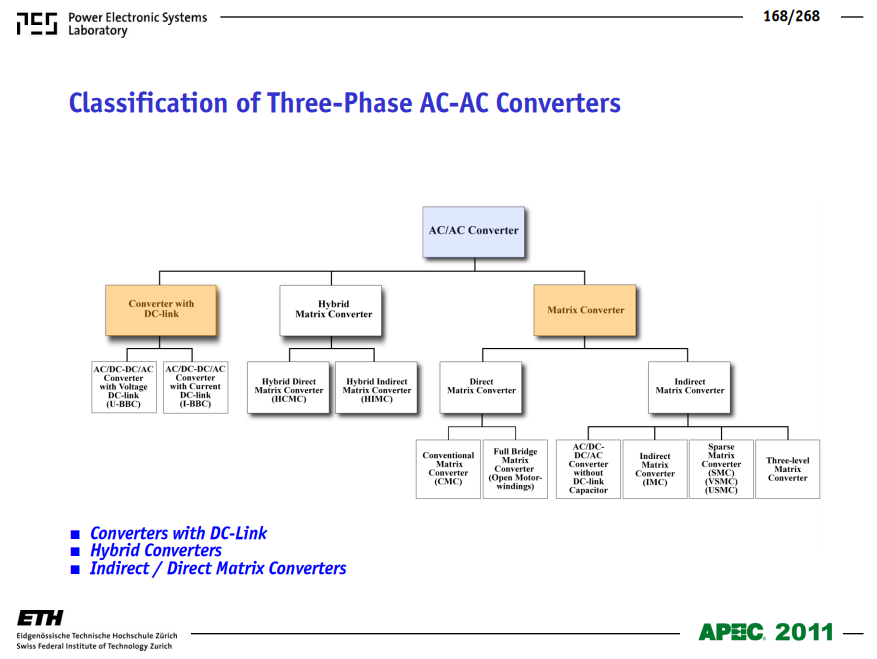

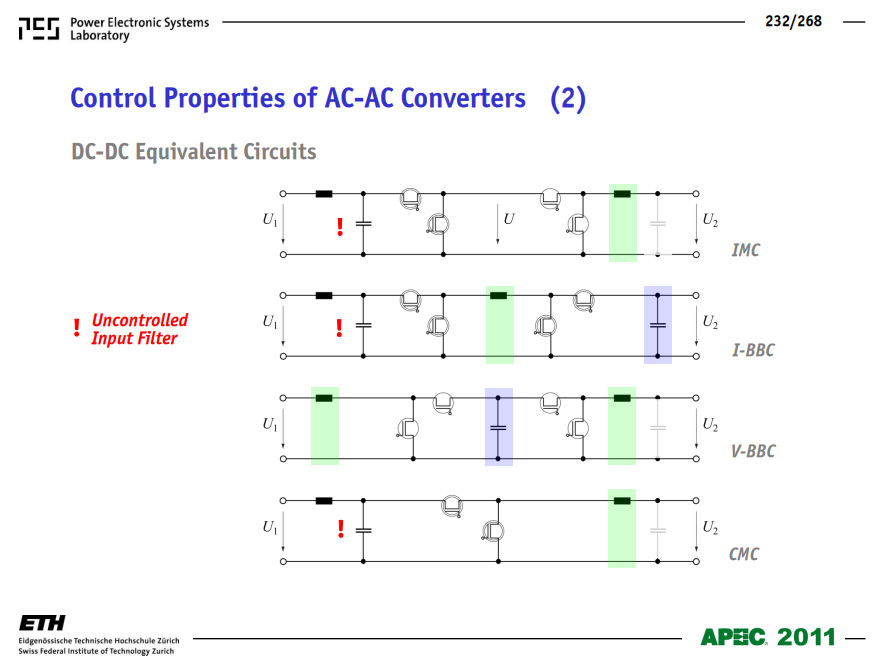

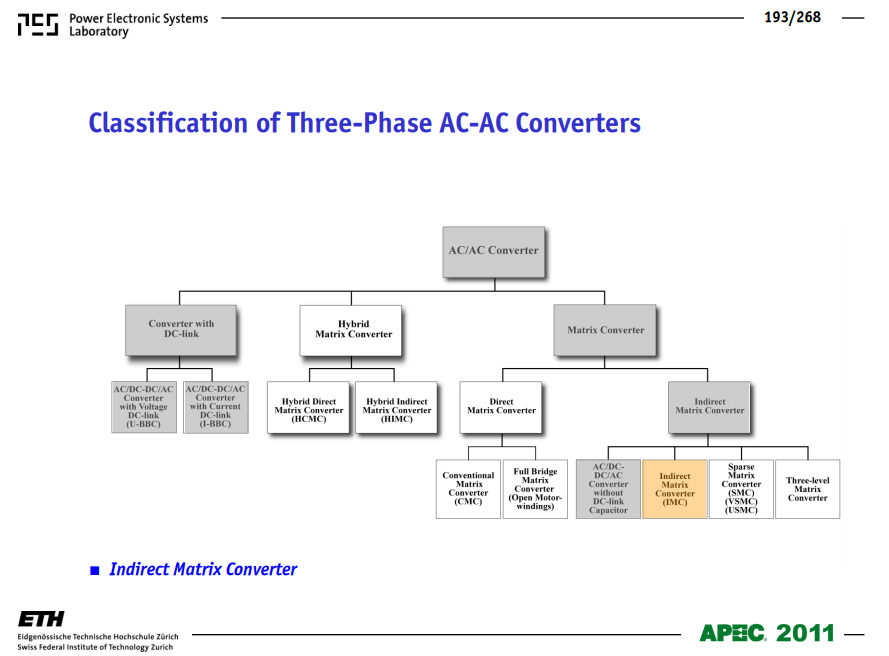

1. 核心定义与分类
AC-AC 变换器直接将一种 频率 / 幅值 / 相位 的交流电转换为另一种交流电，分为 直接 AC-AC （无直流环节）与 间接 AC-AC （含直流环节，即 AC-DC-AC）两大类。

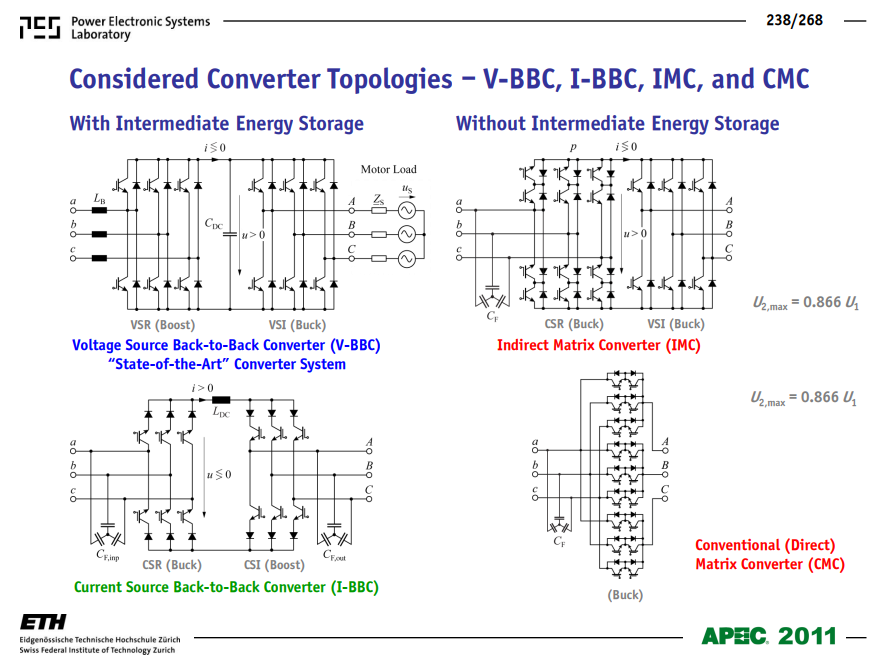

2. 直接 AC-AC 变换器（无直流环节）

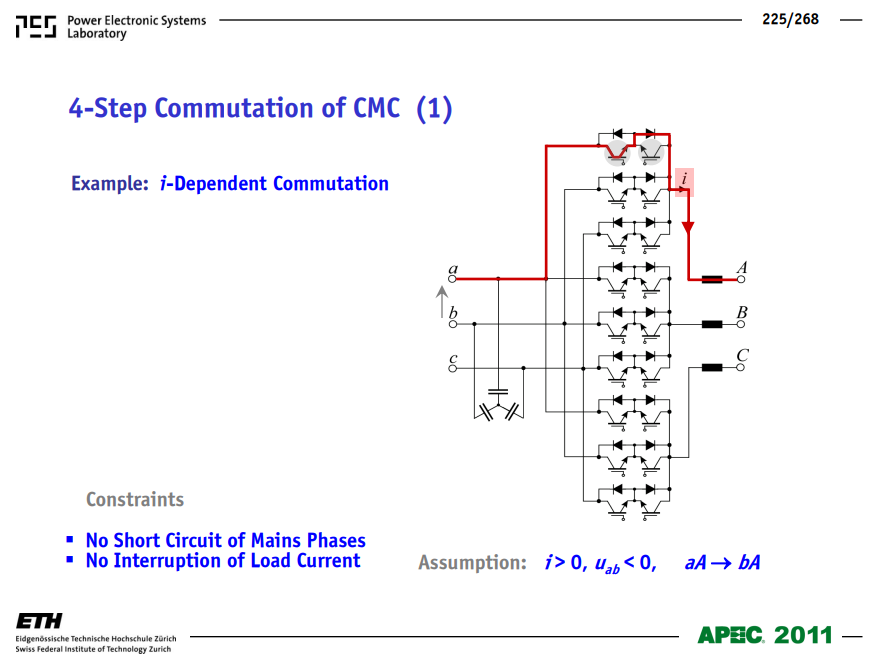

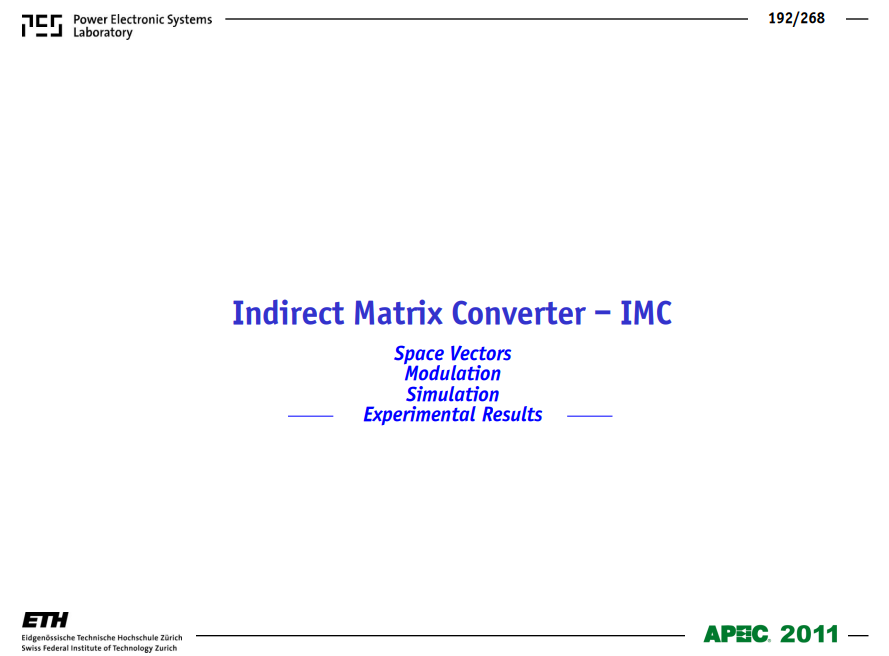

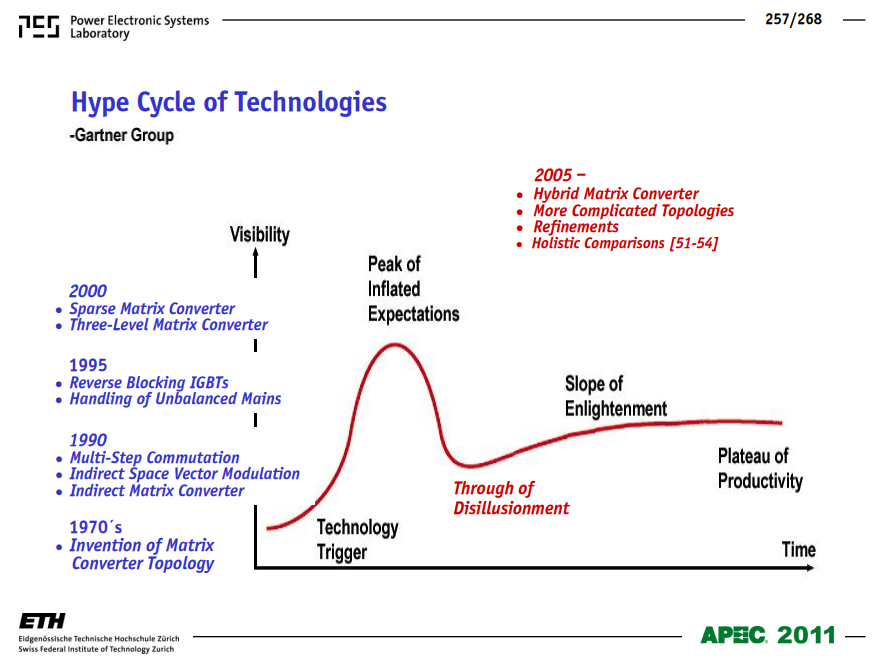

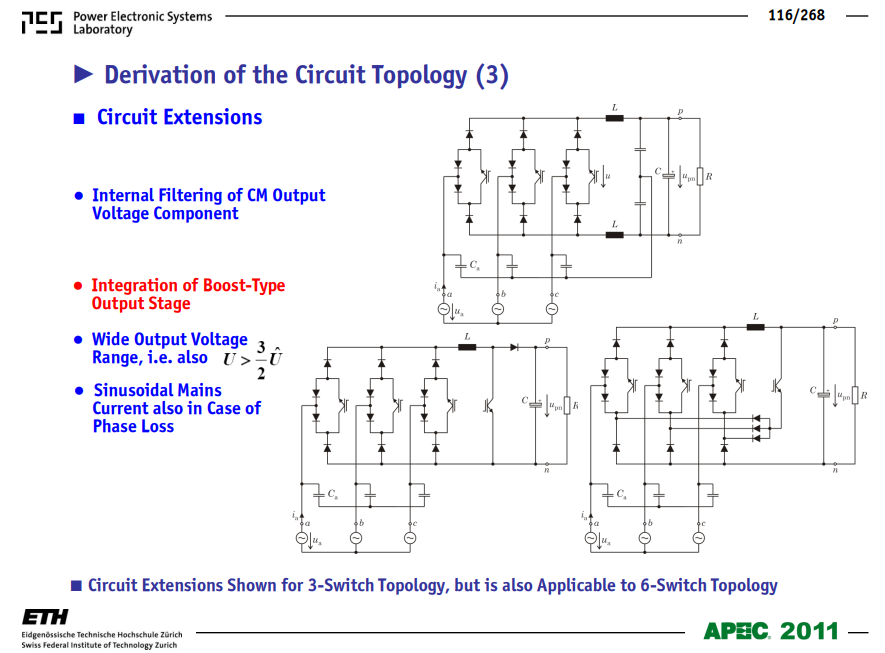

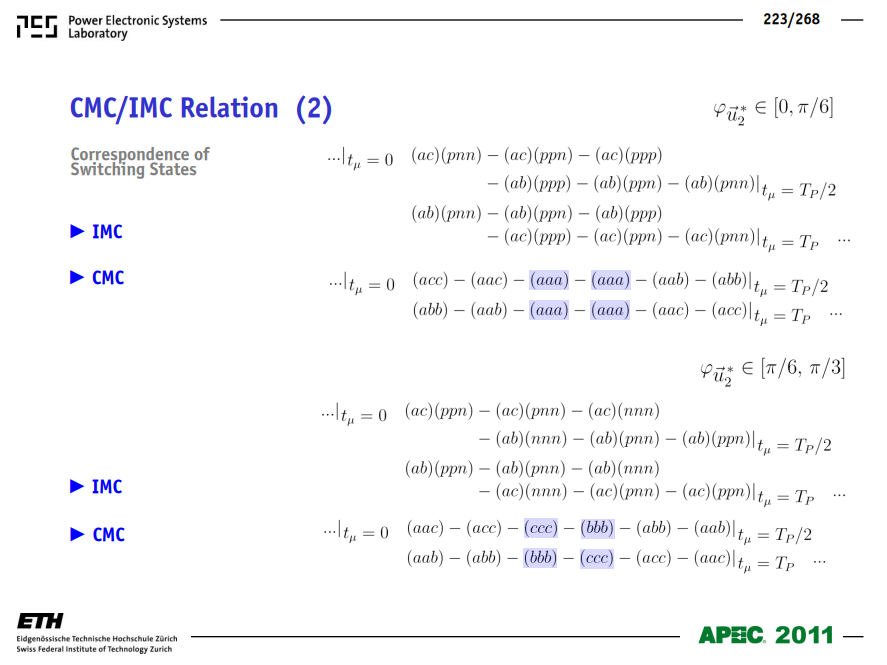

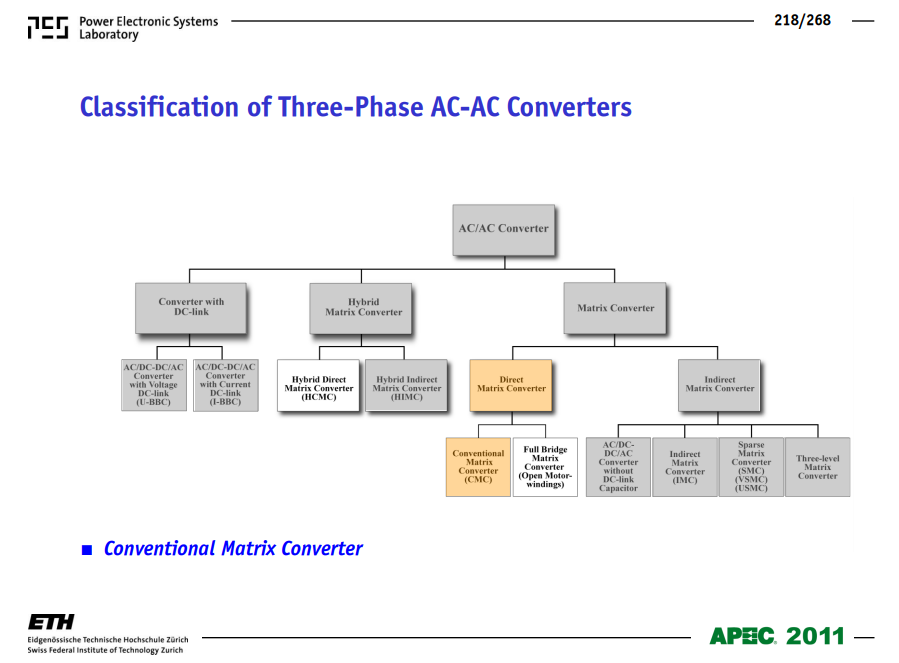

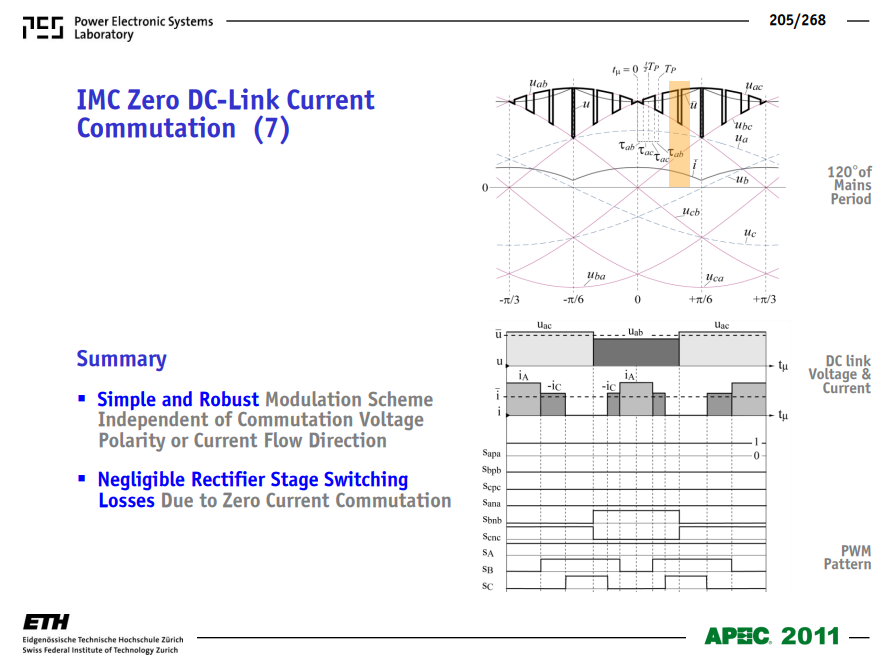

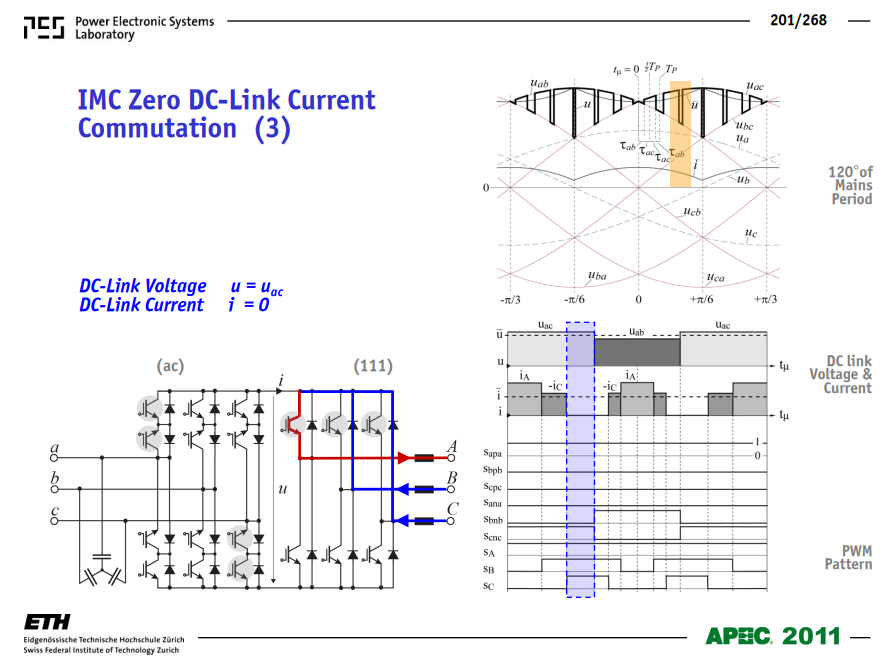

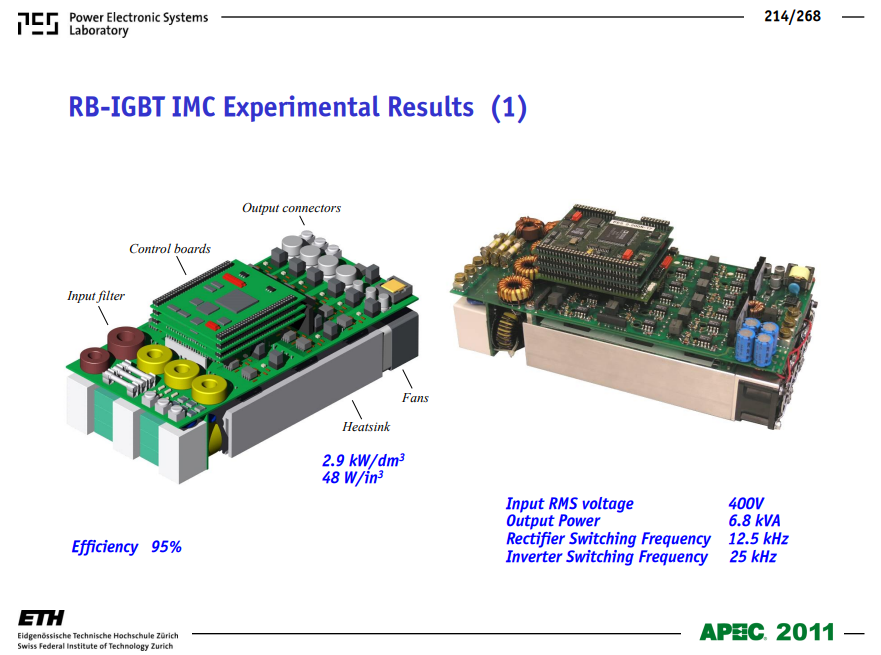

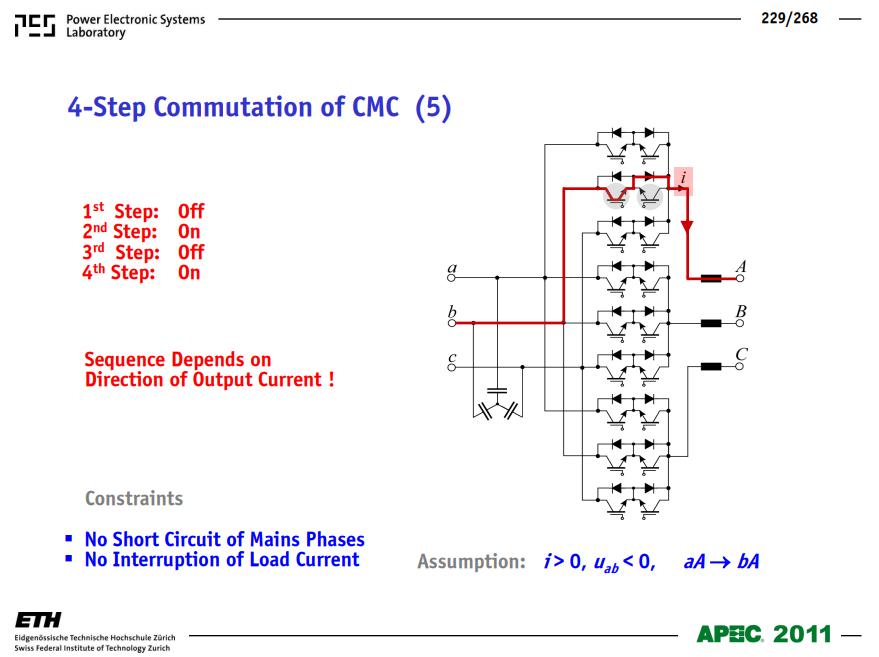

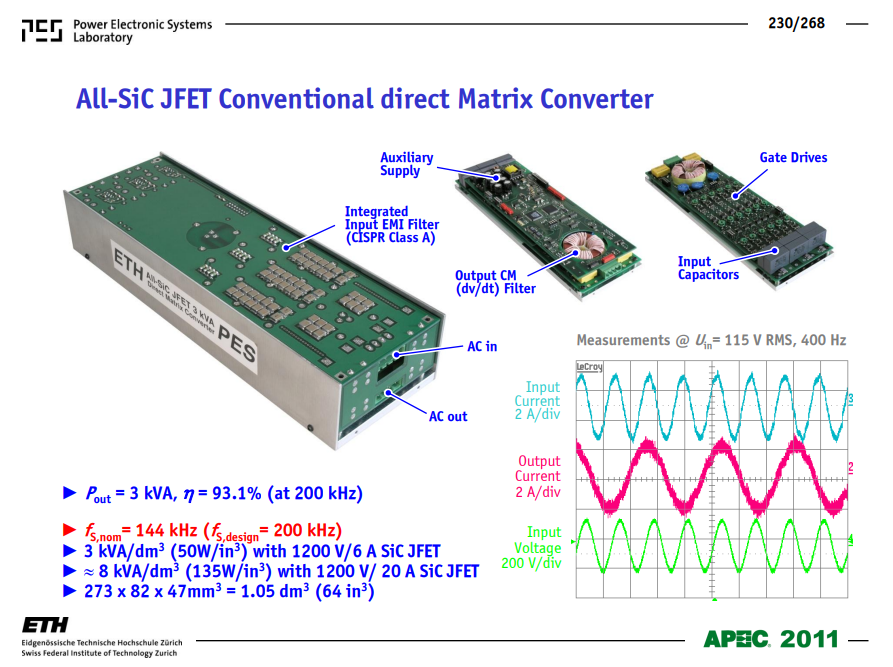

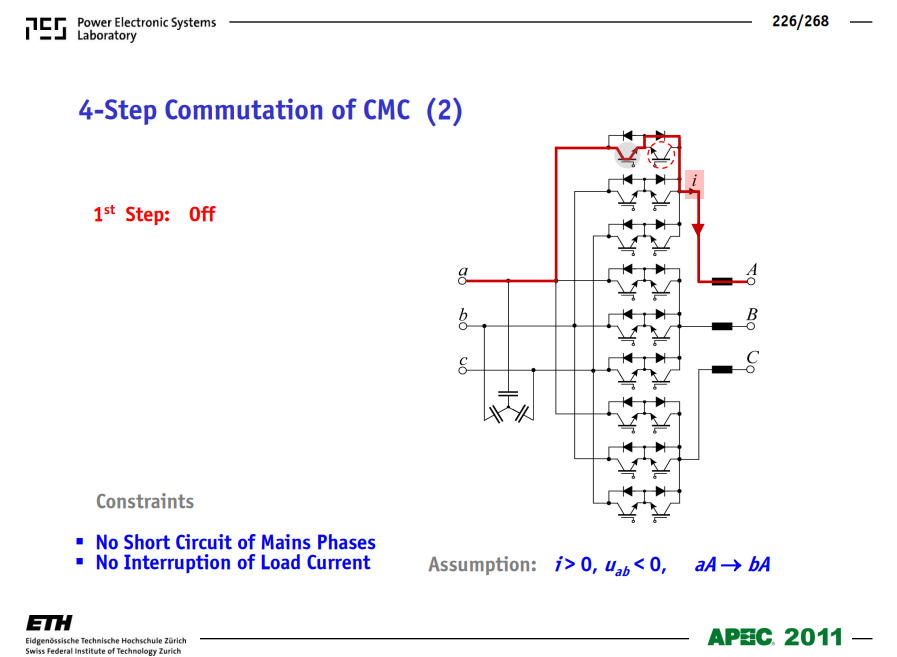

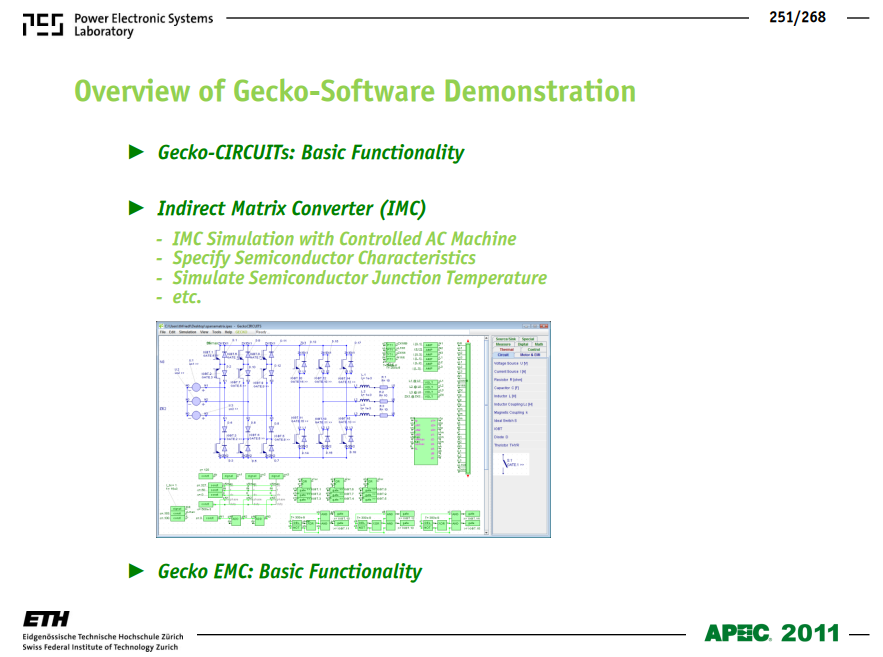

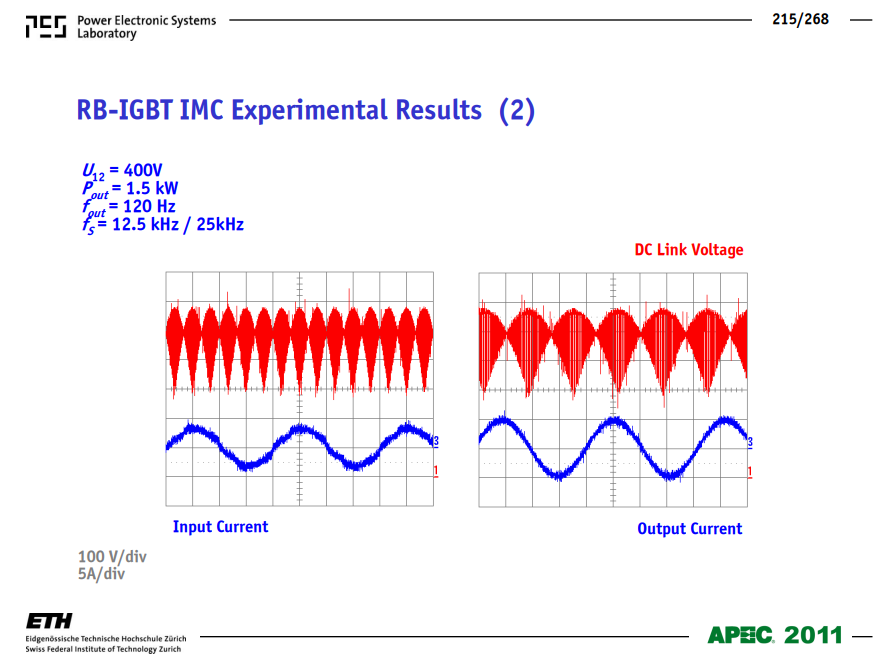

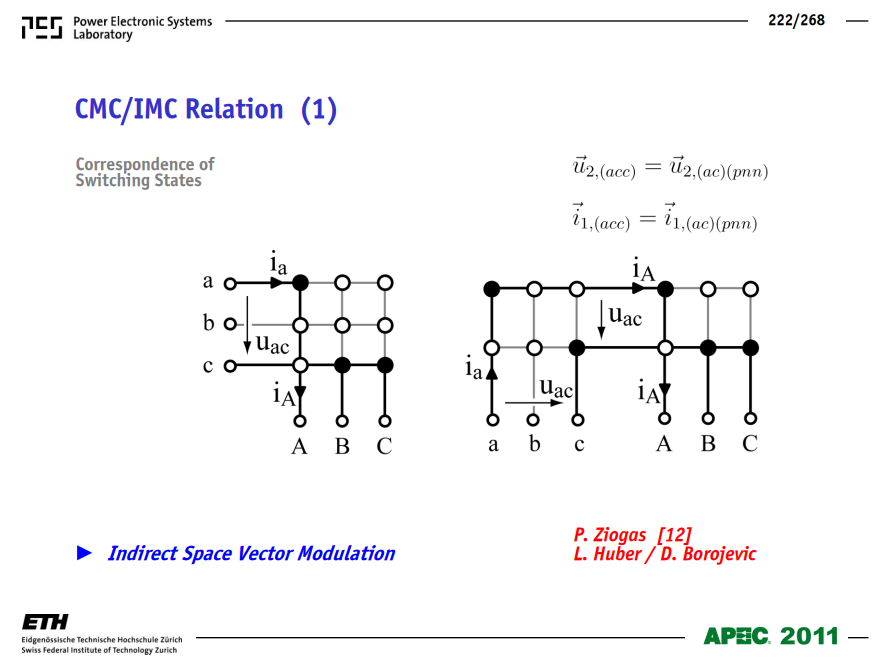

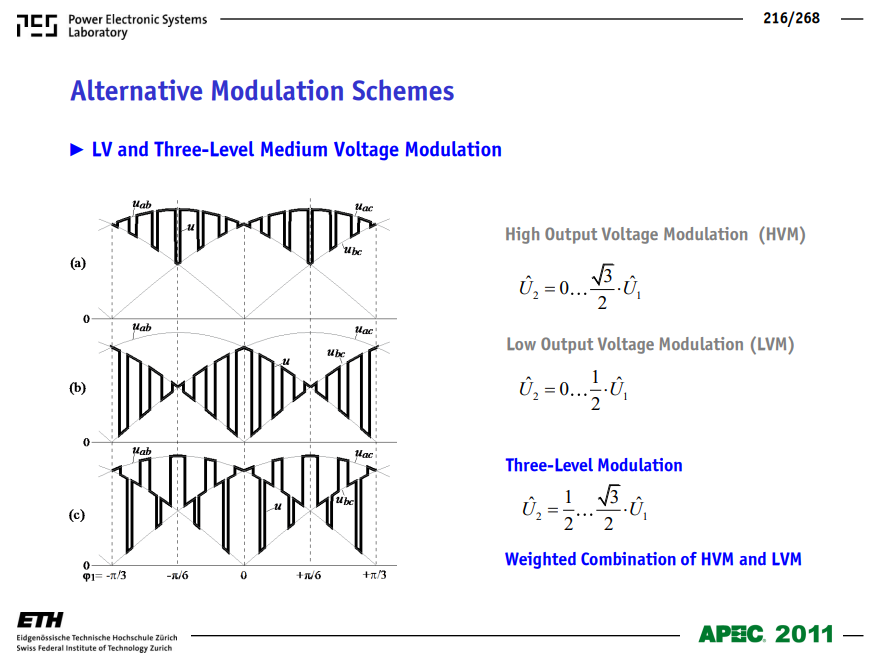

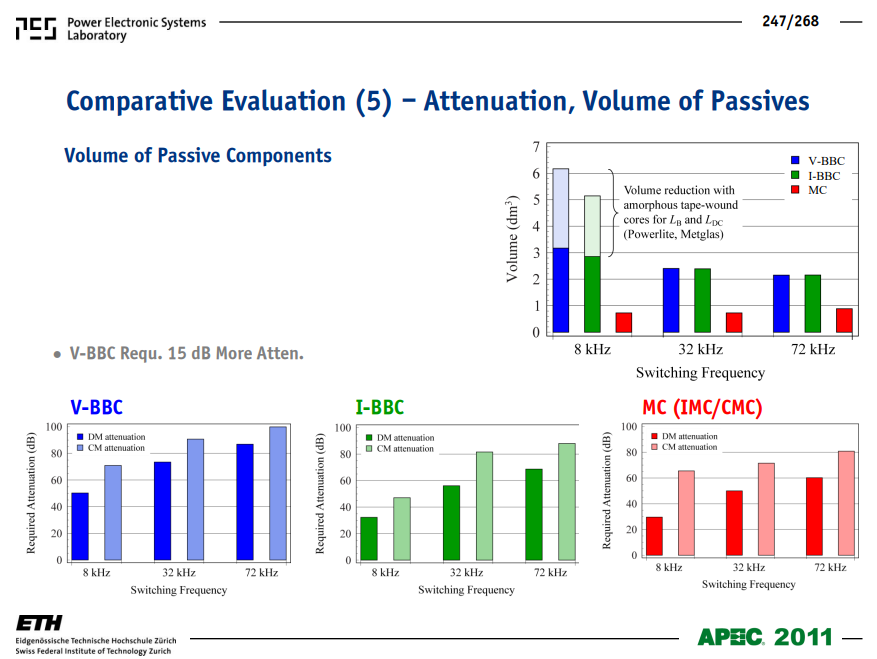

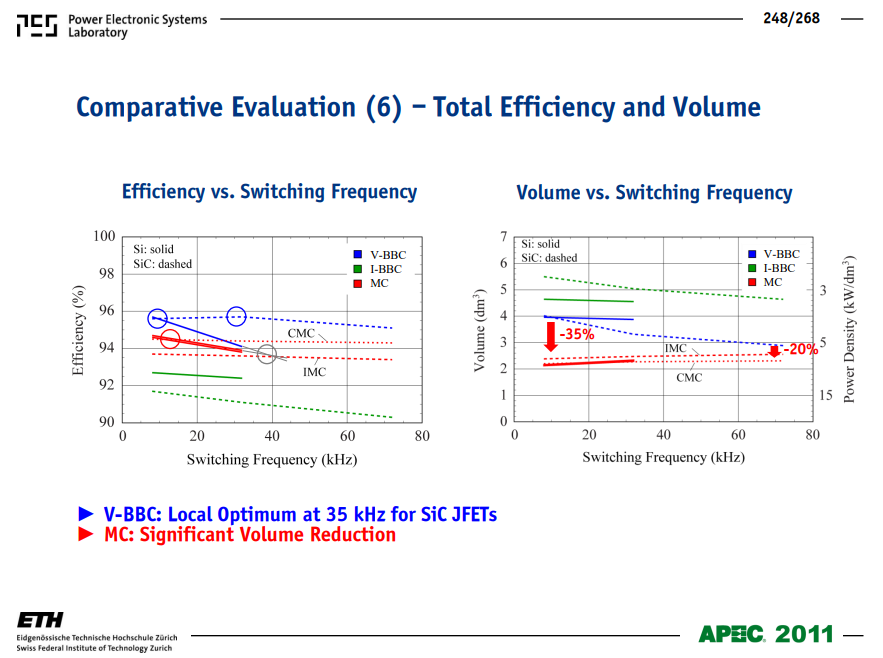

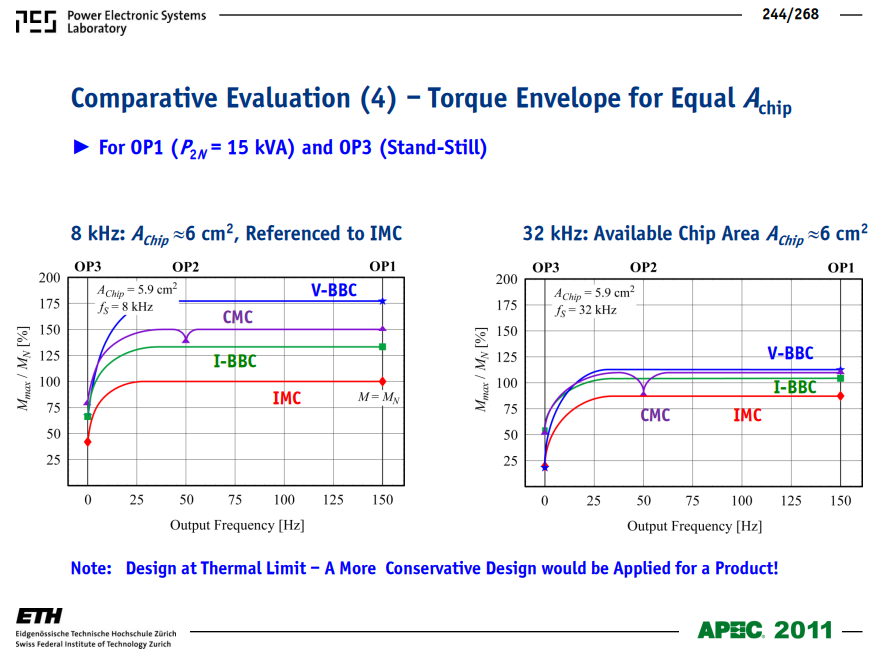

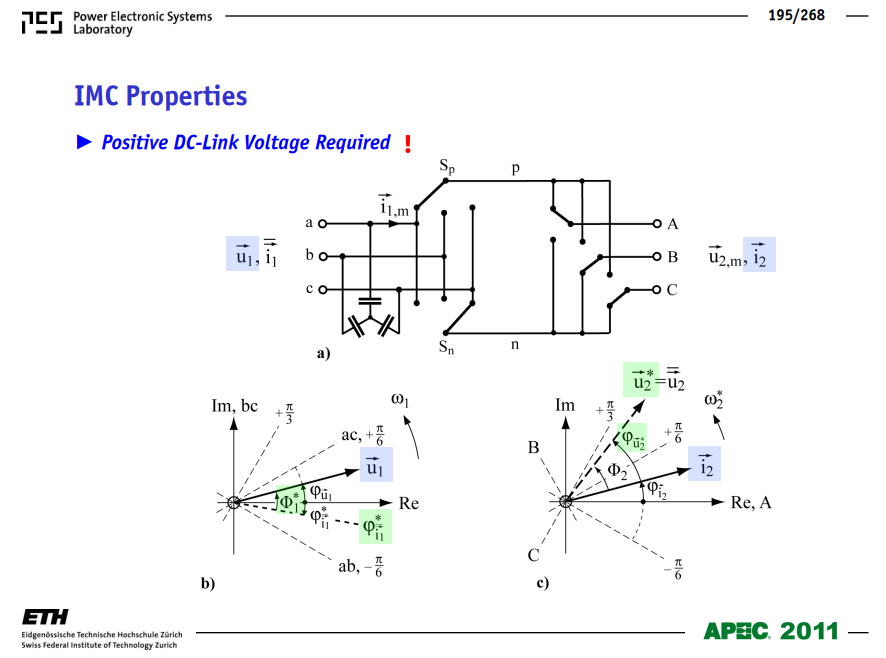

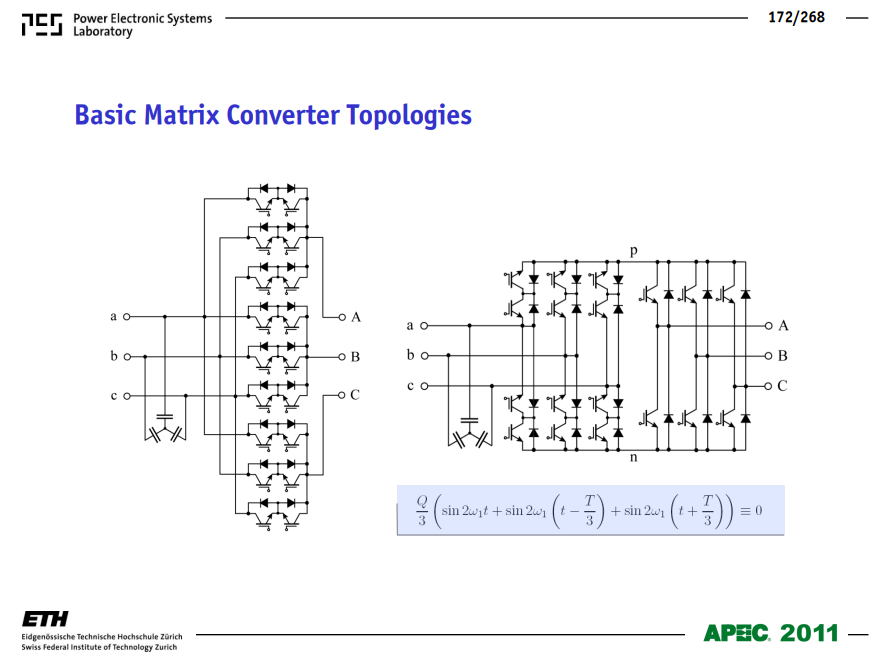

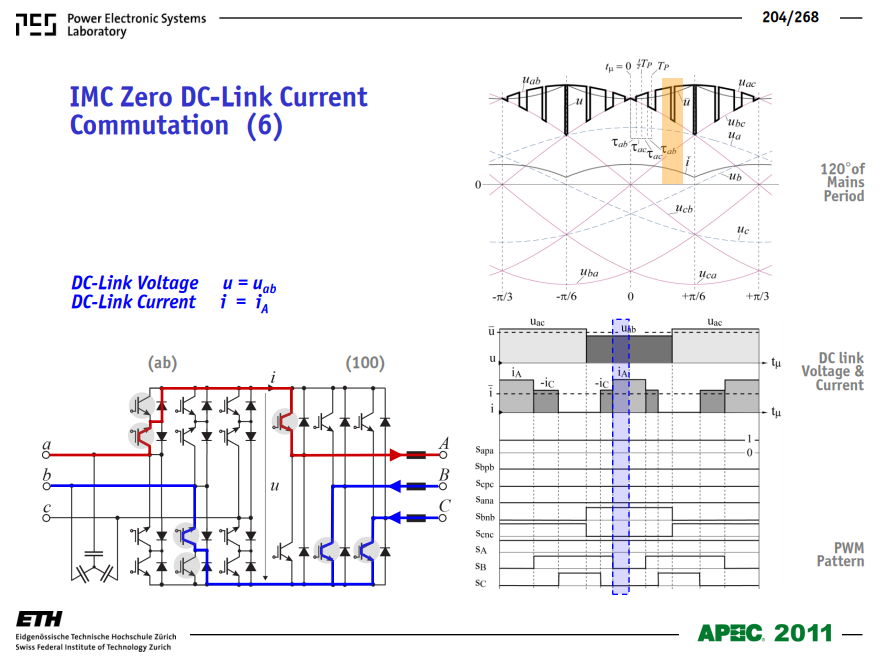

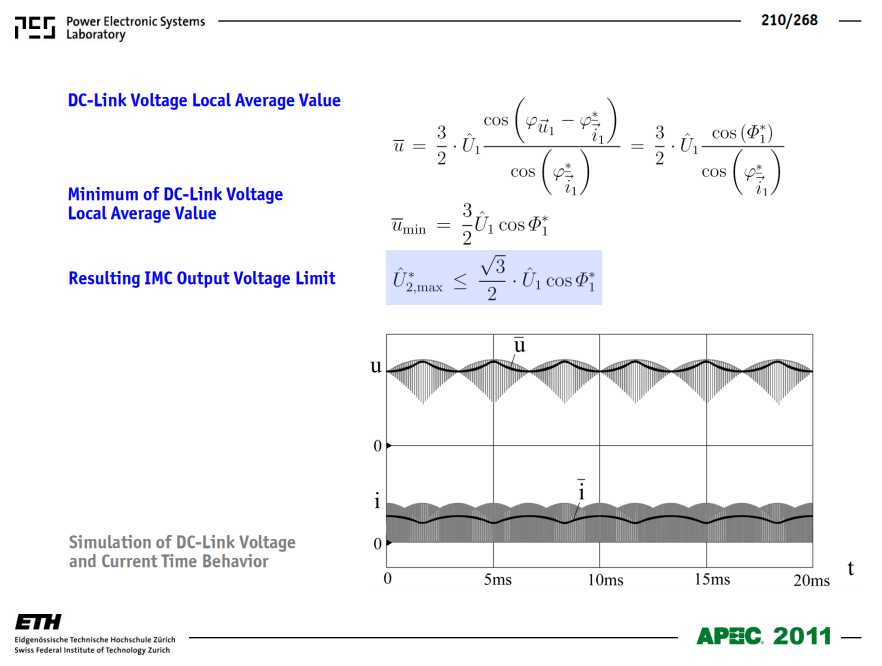

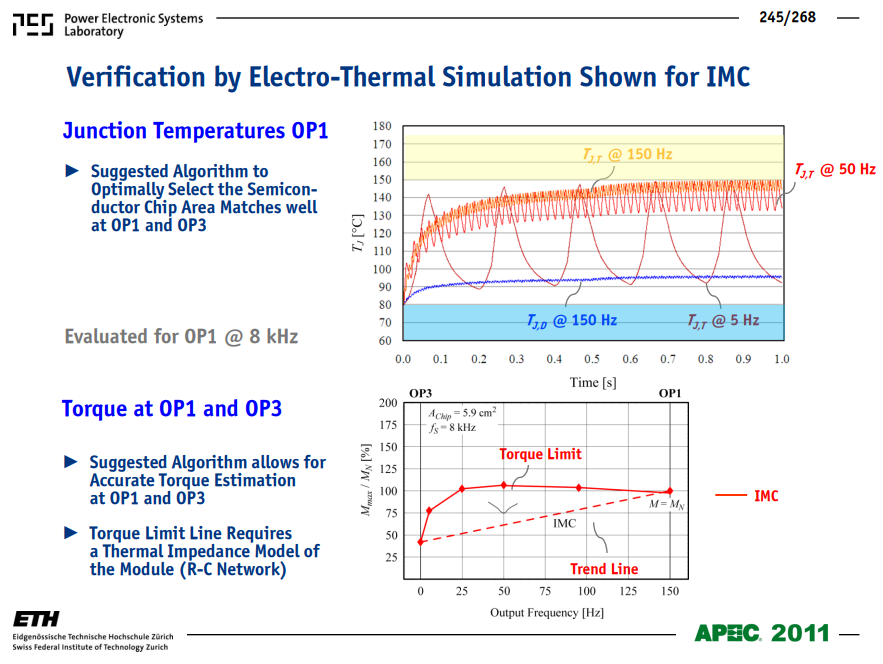

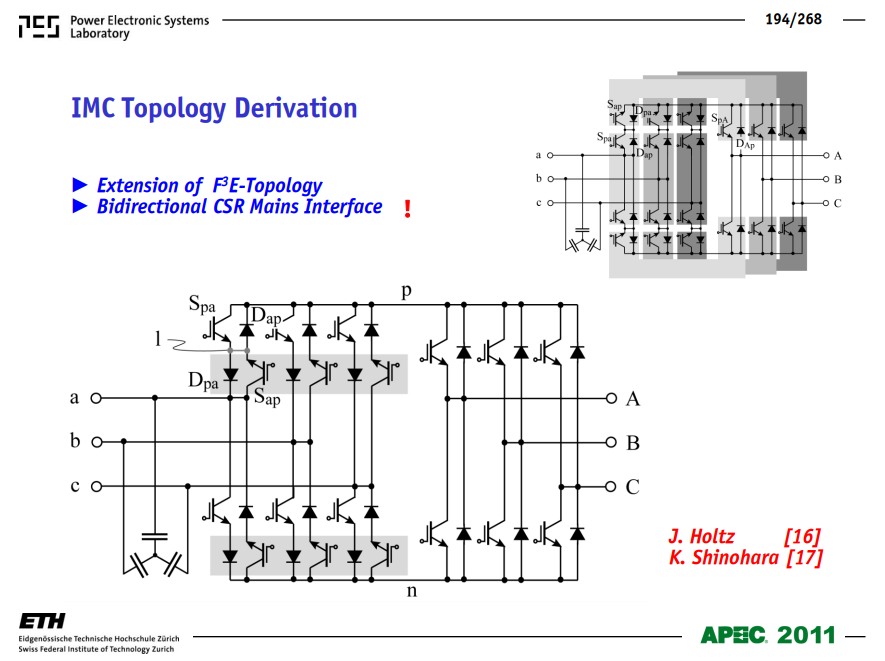

（1）矩阵变换器（Matrix Converter）

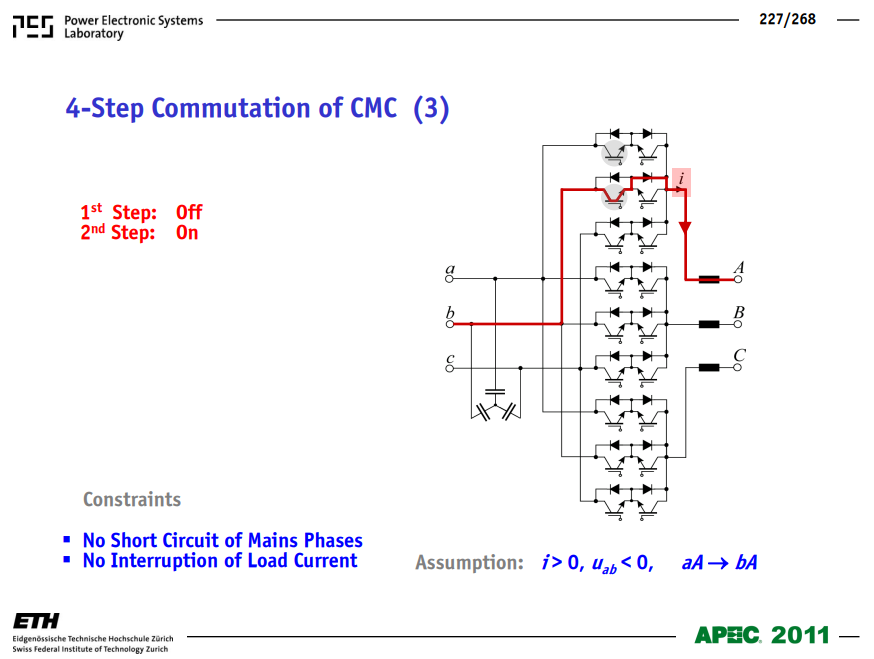

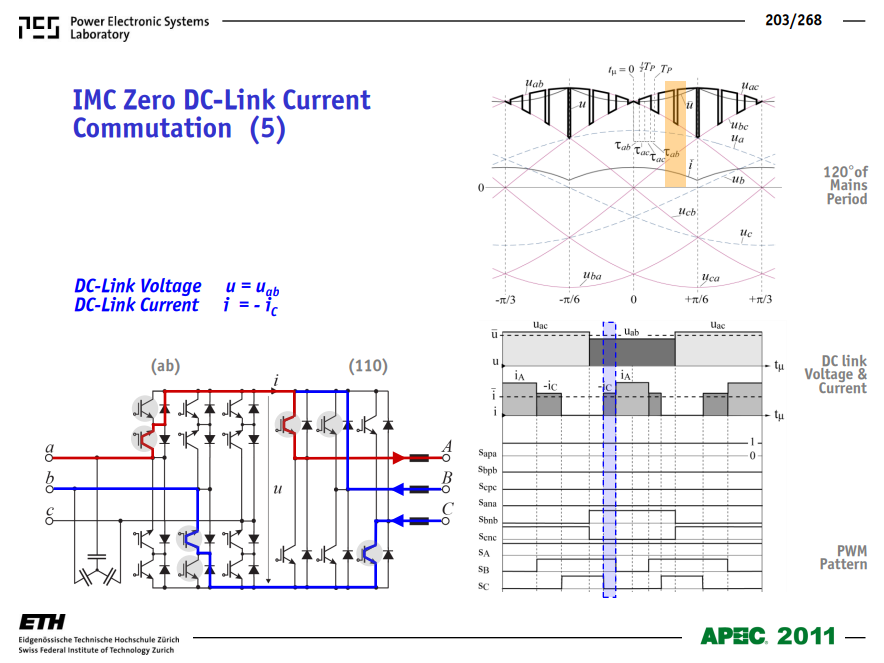

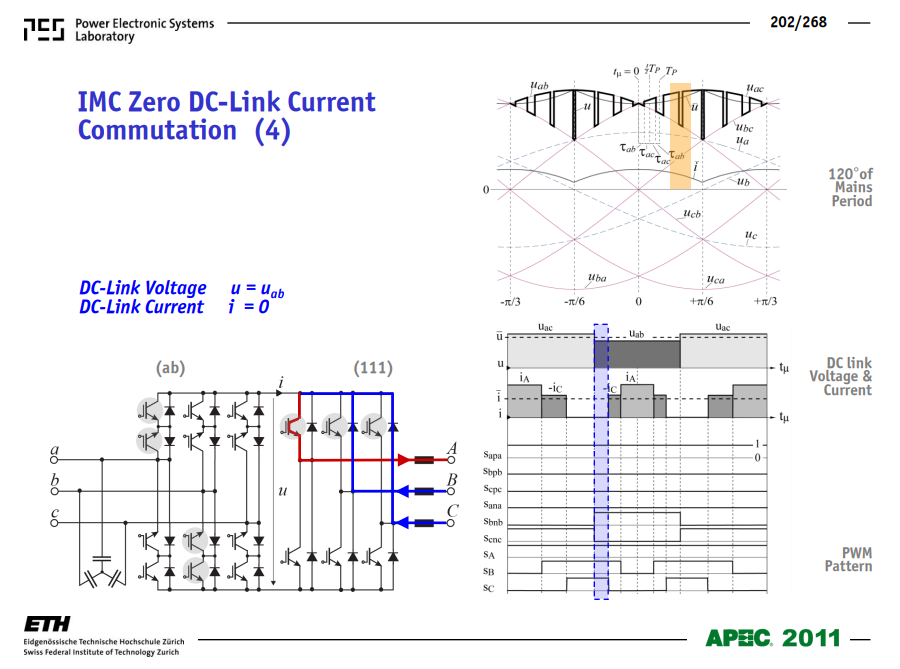

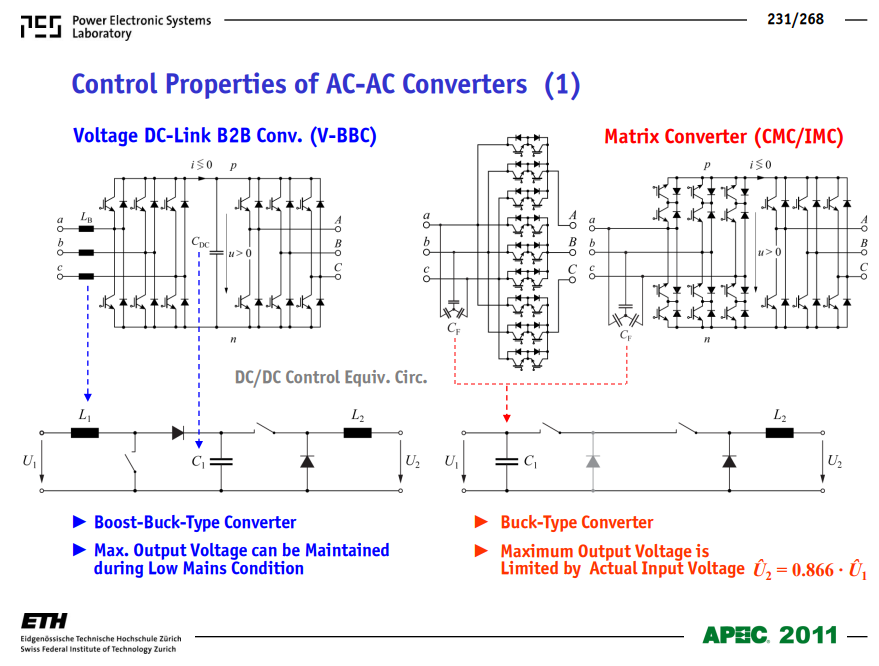

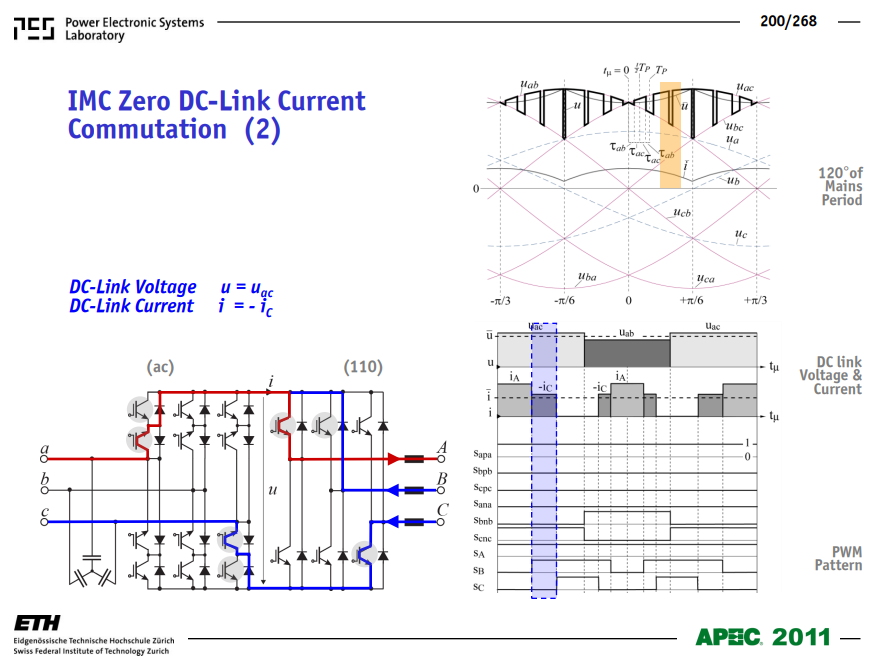

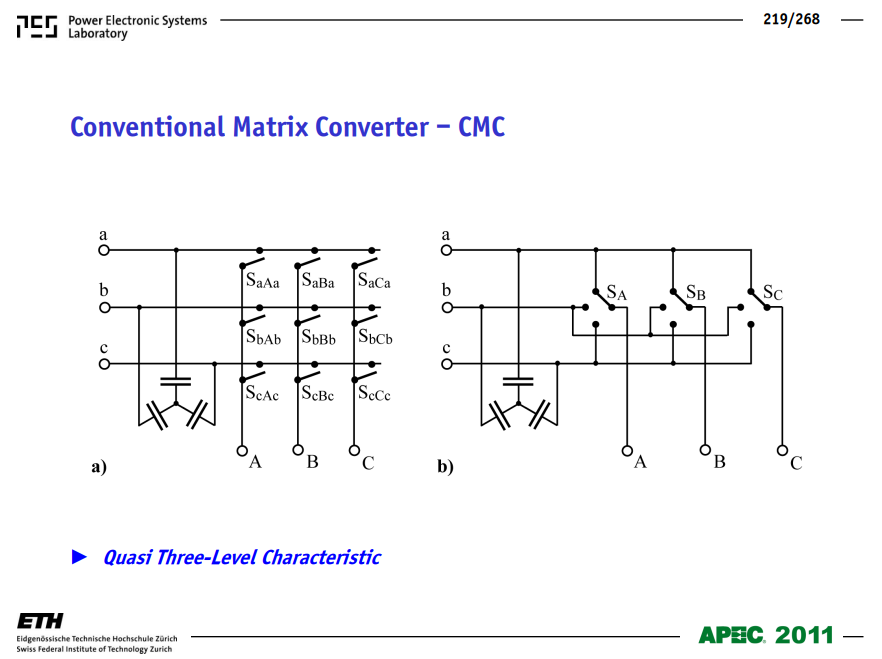

结构：3×3 双向开关矩阵（9 个全控型双向开关），无中间储能元件。

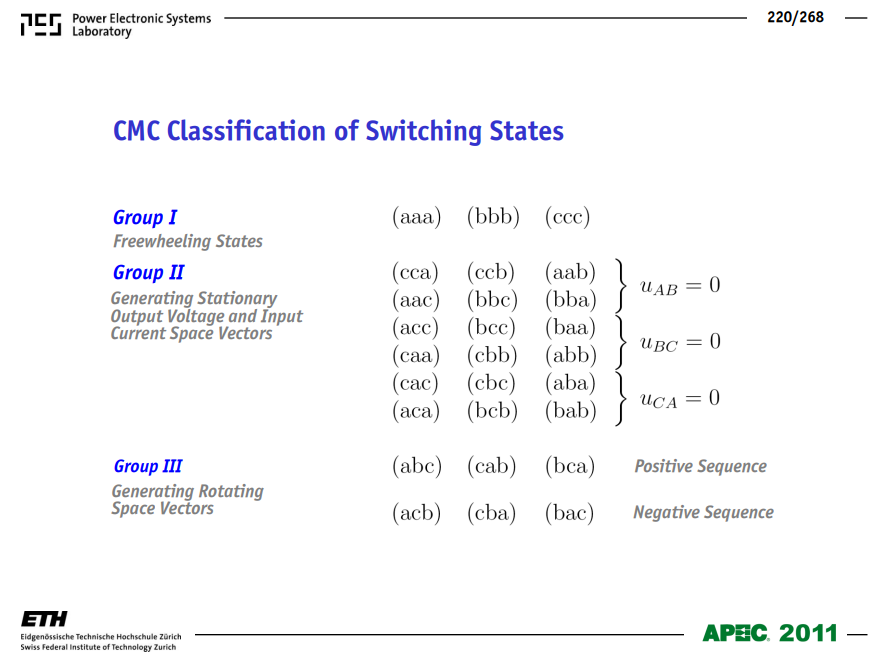

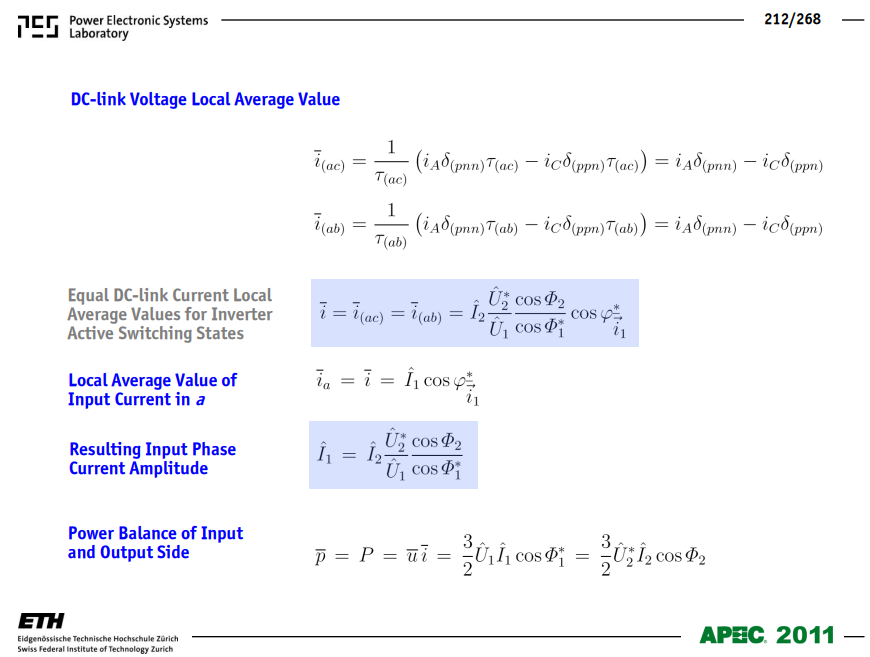

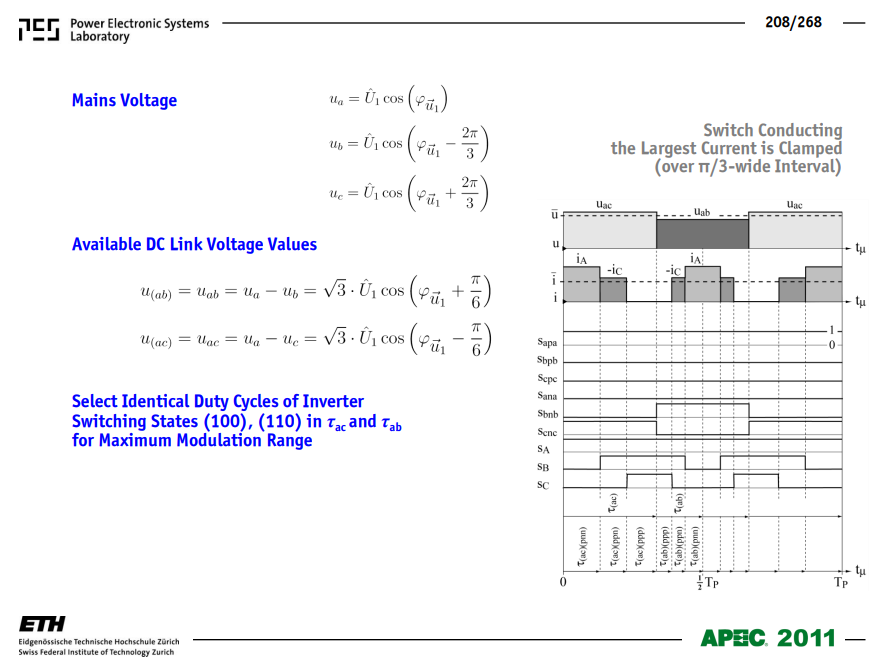

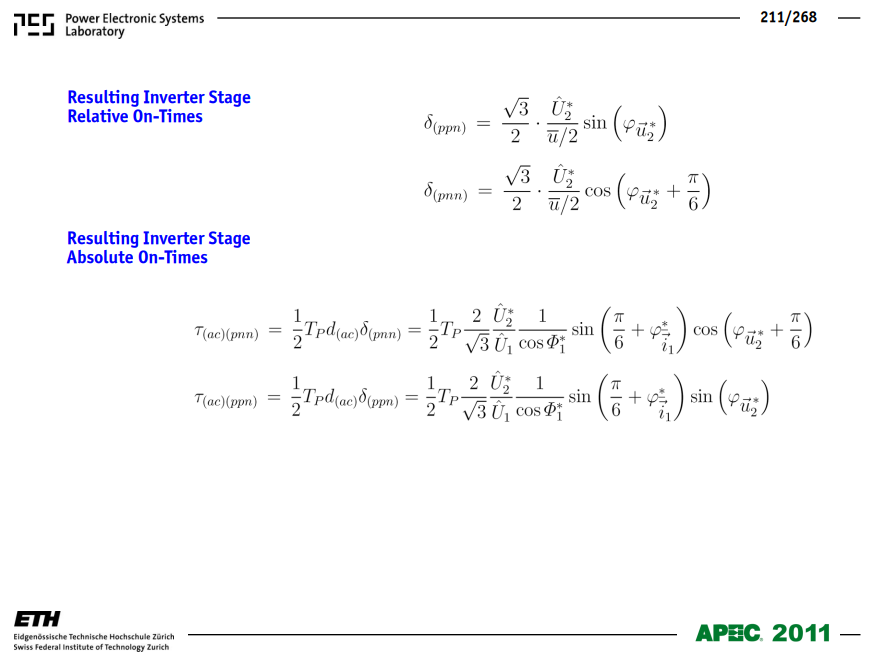

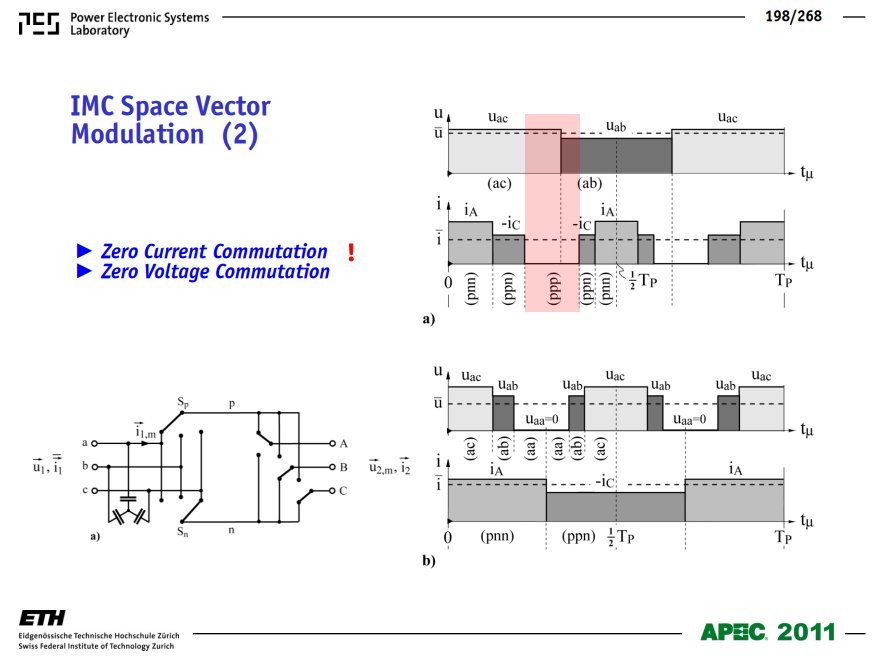

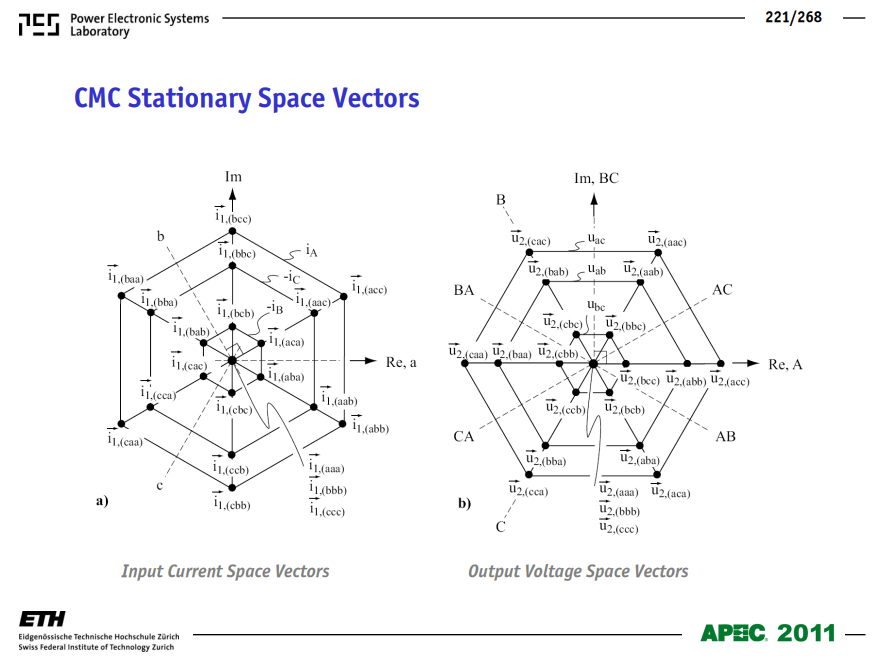

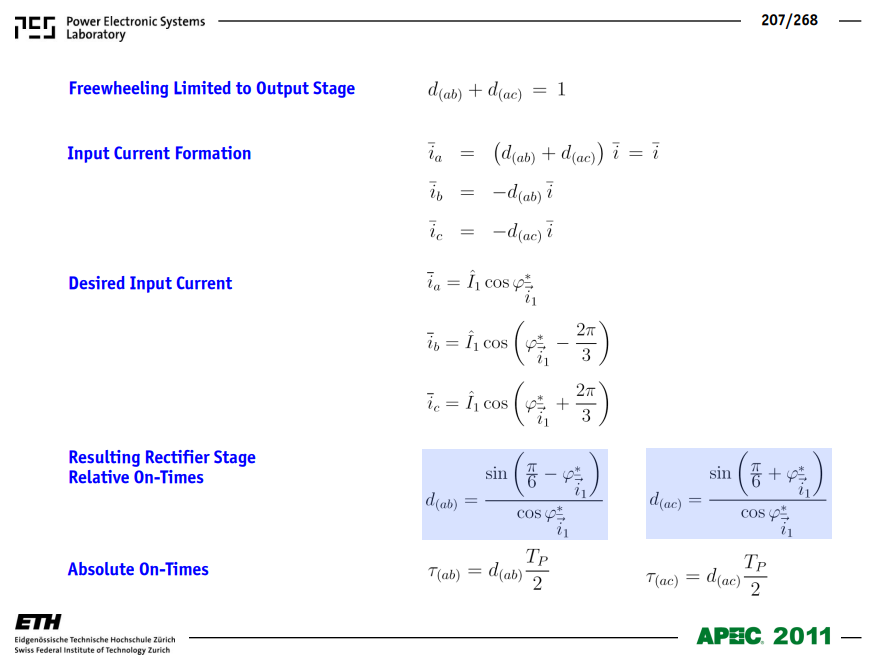

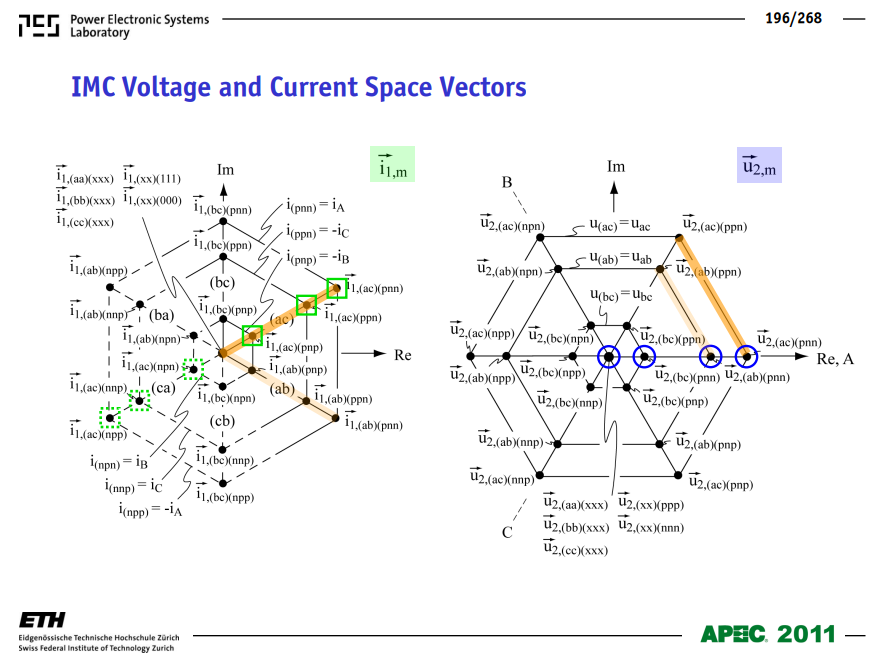

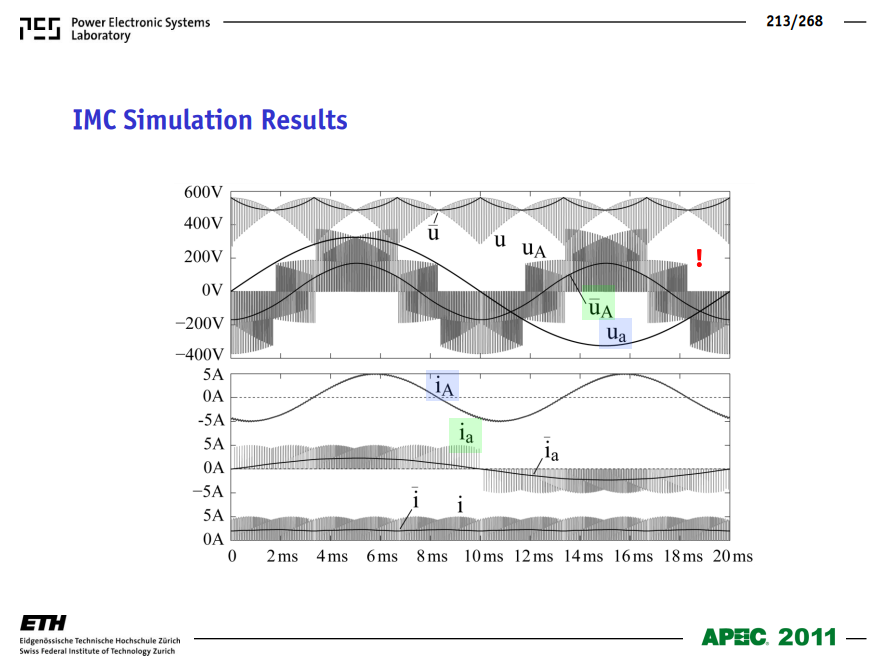

原理：SVM 控制开关时序，直接实现输入→输出的电压 / 频率变换，输入电流正弦化、单位 PF。
优势： 体积小、重量轻、能量双向流动、寿命长 （无电解电容）。

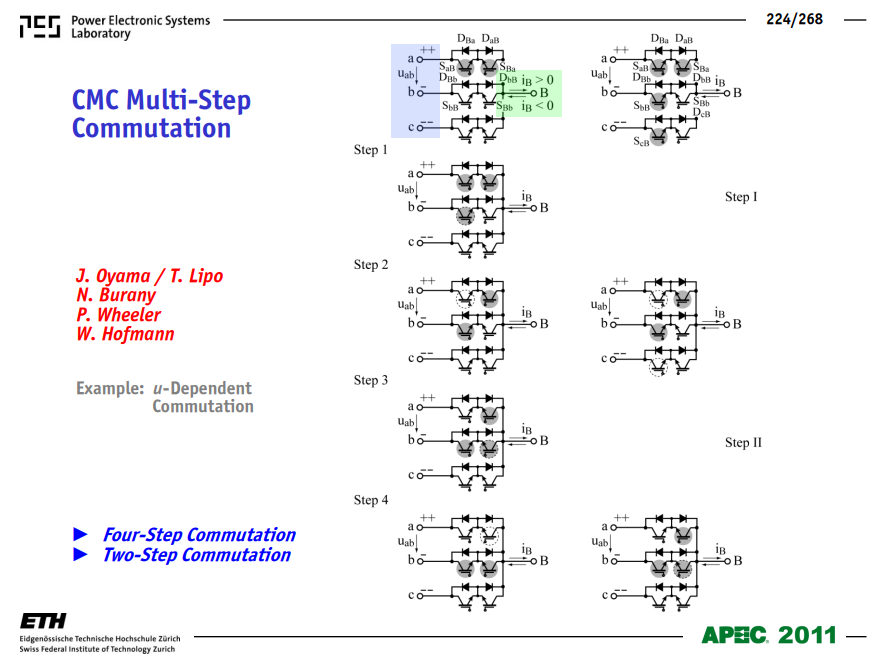

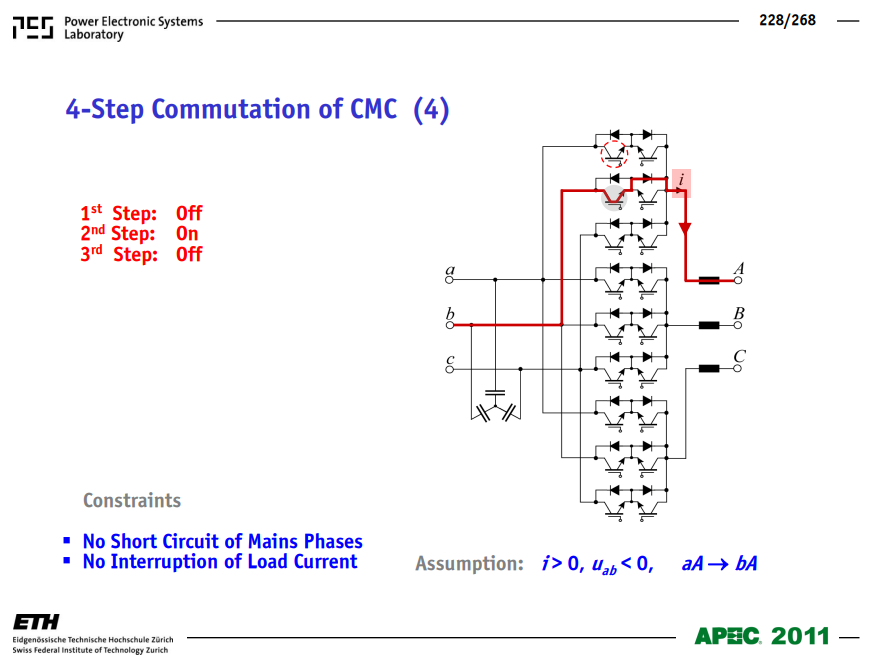

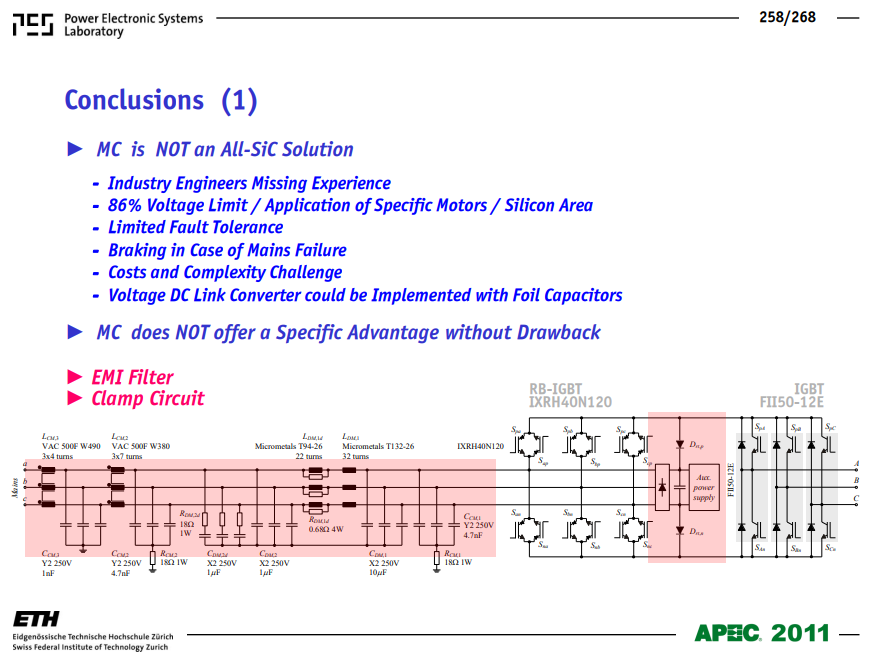

挑战：开关数量多、控制复杂、器件耐压要求高、换流难度大。
应用：高端伺服、风电变流器、航空电源、电动汽车驱动。
（2）周波变换器（Cycloconverter）
结构：晶闸管 / IGBT 构成，直接切分输入波形合成低频输出。
特点：输出频率 低于输入频率 （如 50Hz→0–25Hz），适合低速大功率传动（如轧机、矿机）。
（3）交流调压器（AC Voltage Regulator） 结构：晶闸管反并联，控制导通角调节输出电压有效值。
应用：灯光控制、电炉调压、异步电机软启动， 不改变频率 。

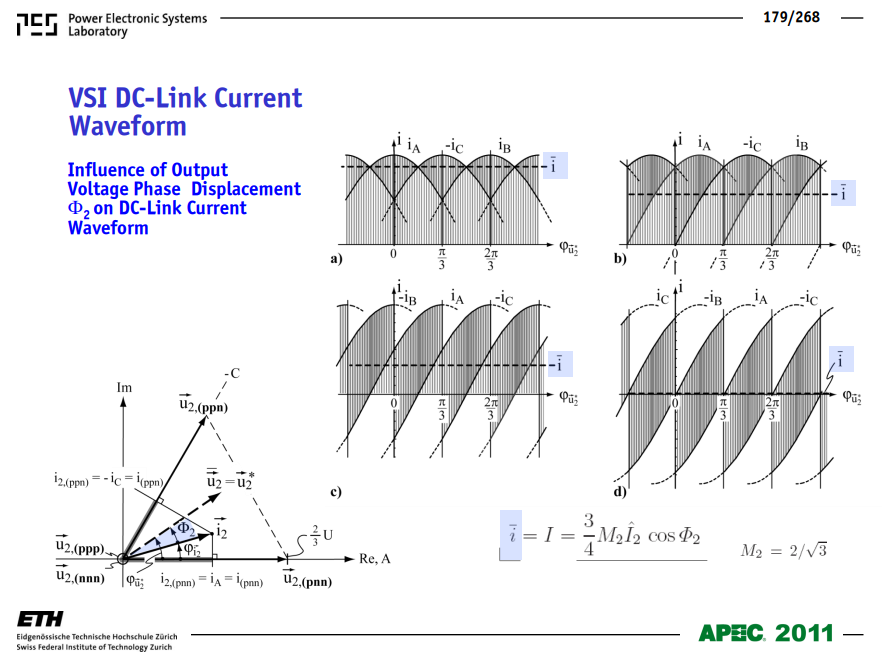

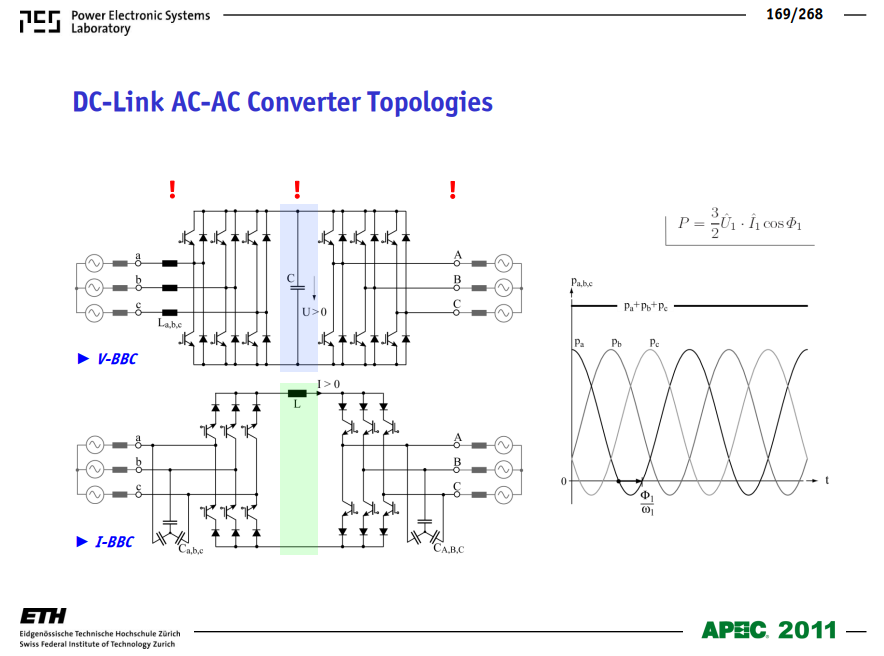

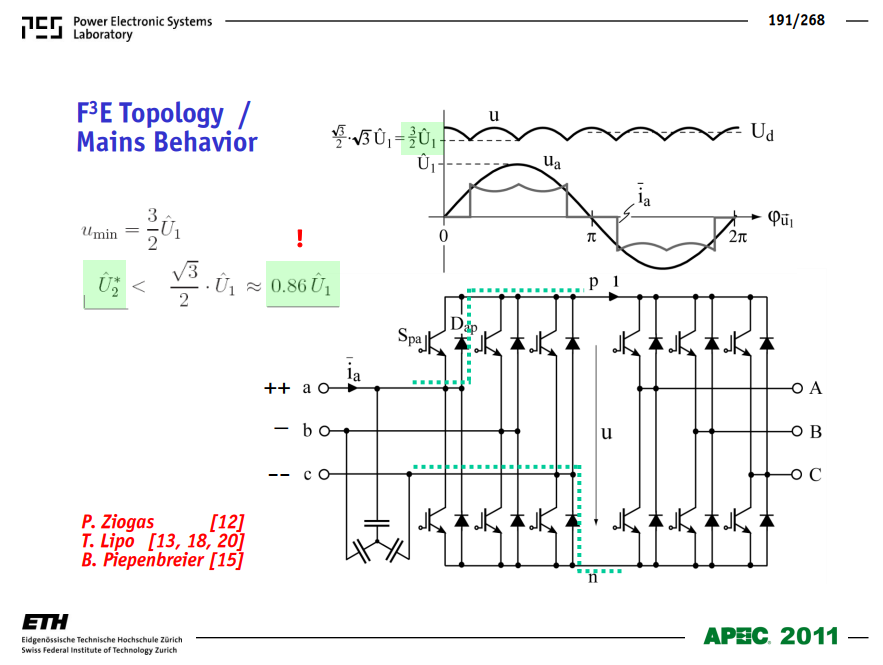

3. 间接 AC-AC 变换器（AC-DC-AC，最常用）
（1）系统架构
前级：三相 PFC 整流器（AC→DC，高 PF、低 THD、稳直流母线）。
中间：直流母线电容（储能、滤波、稳压）。

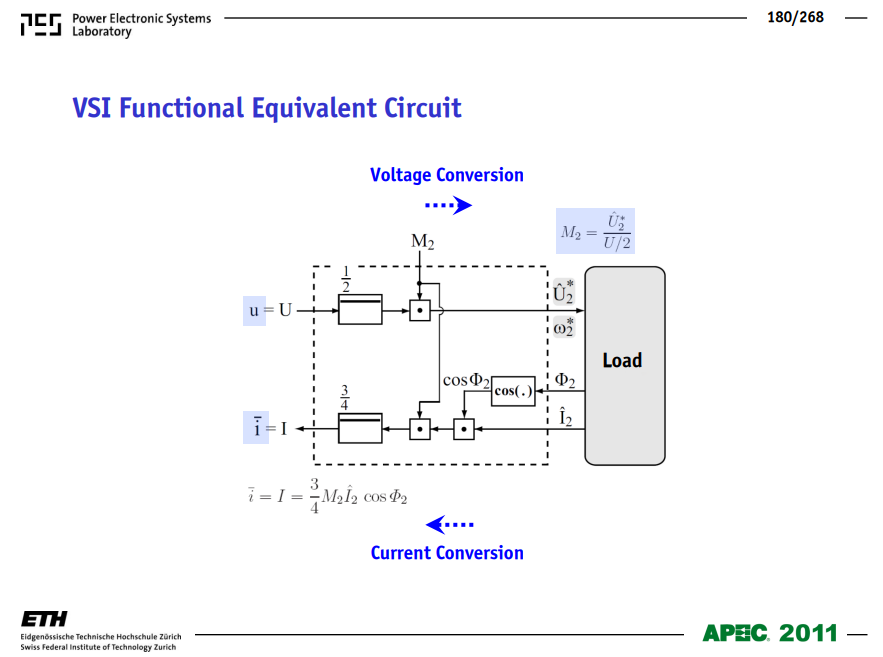

后级：三相逆变器（DC→AC，变频变压输出）。

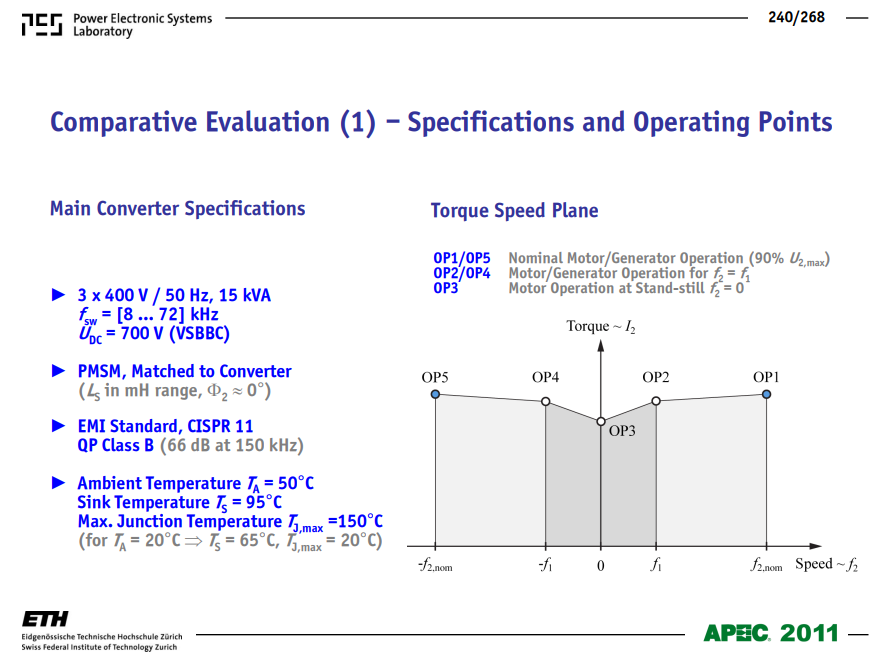

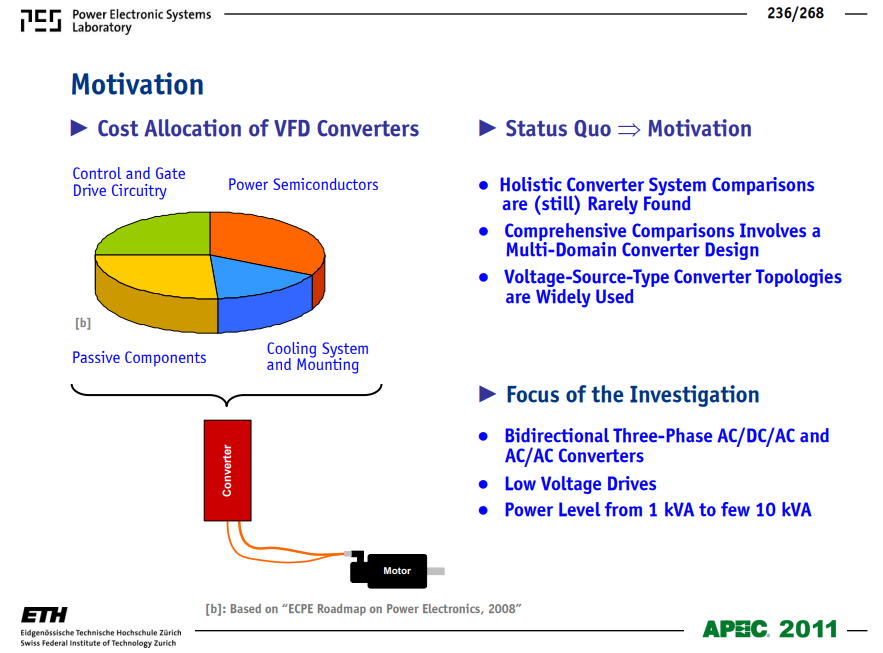

（2）典型应用：变频器（VFD）
功能：将工频三相电（380V/50Hz）转换为 可变频率、可变电压 三相电，驱动异步 / 永磁同步电机调速。
优势： 节能（30%–60%）、调速范围宽、动态响应快、保护完善 。
拓扑：两电平 / 三电平逆变器，配合 SVPWM、矢量控制、直接转矩控制（DTC）。

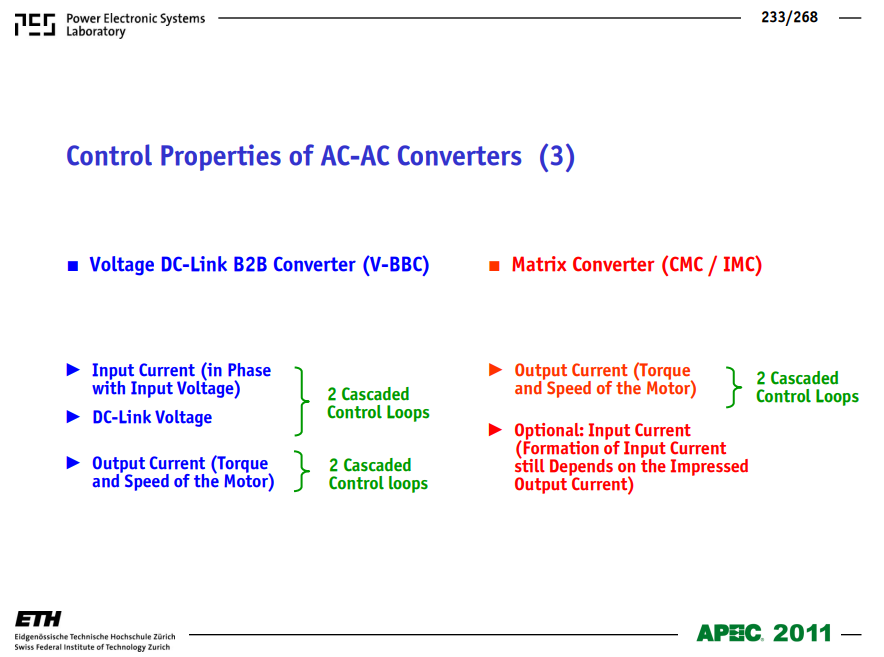

4. 核心控制技术

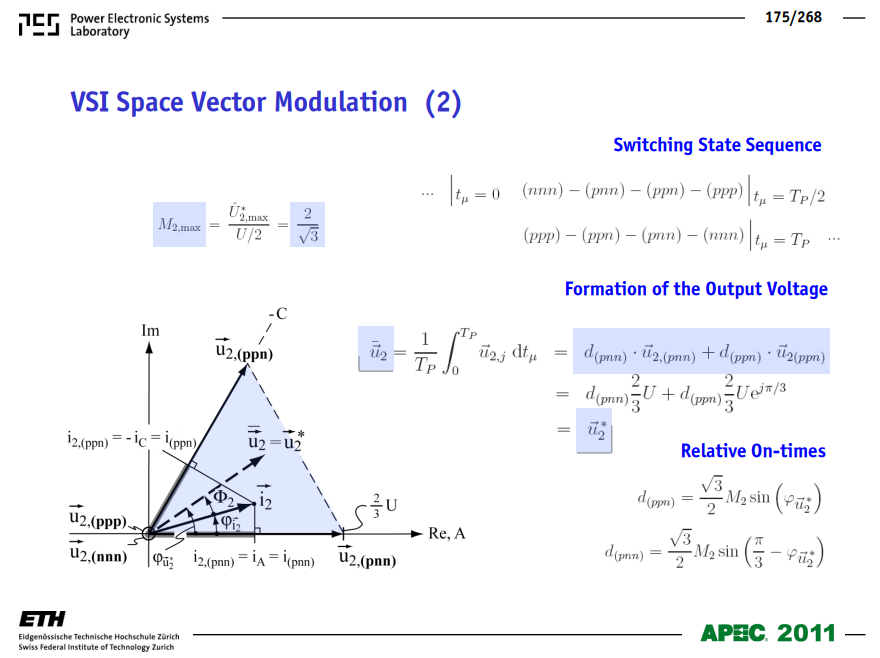

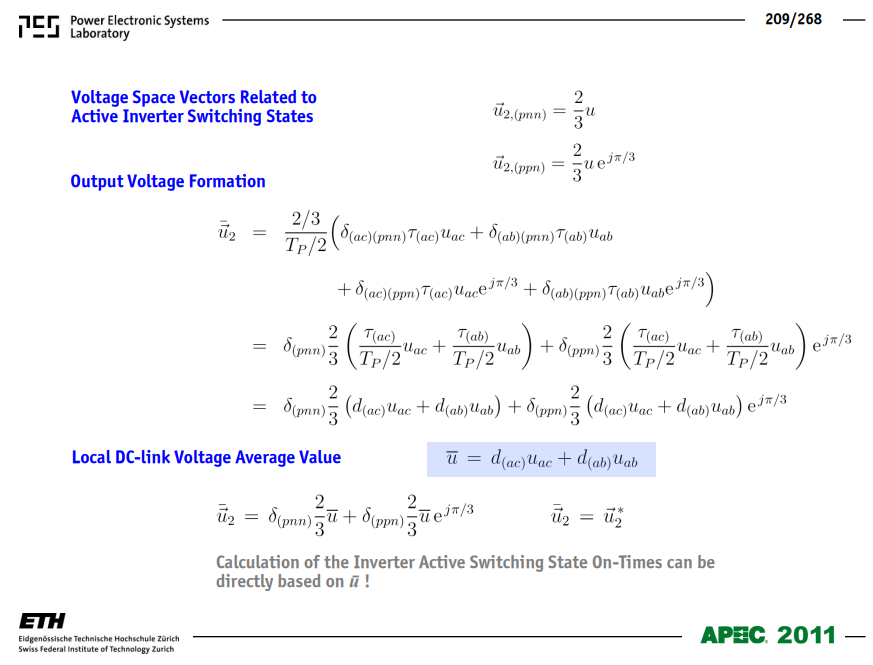

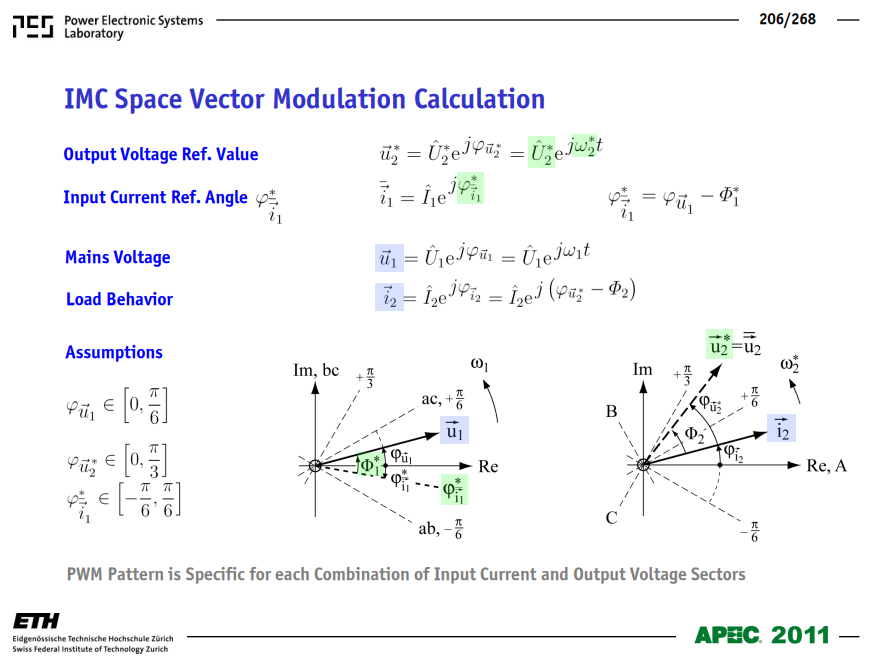

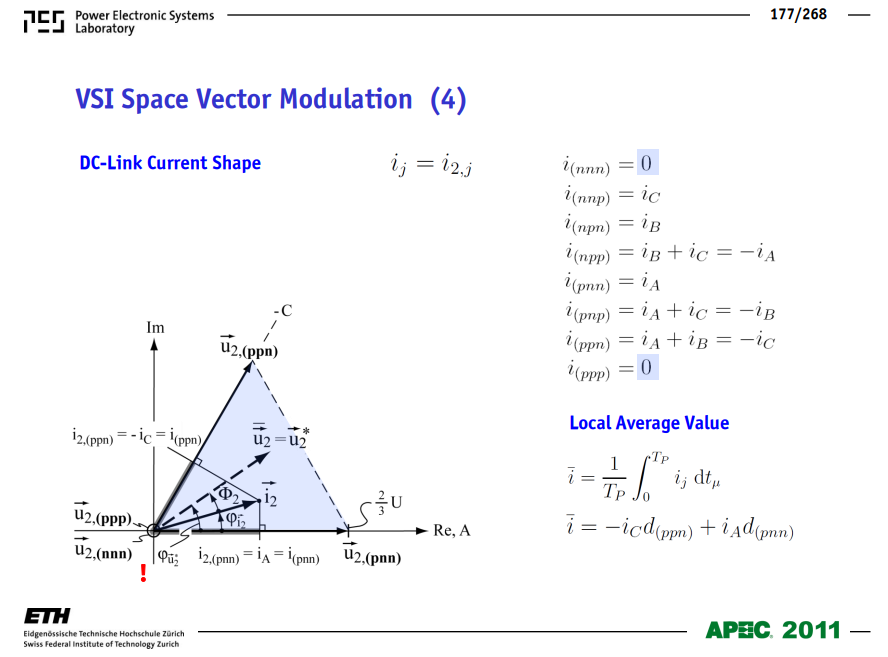

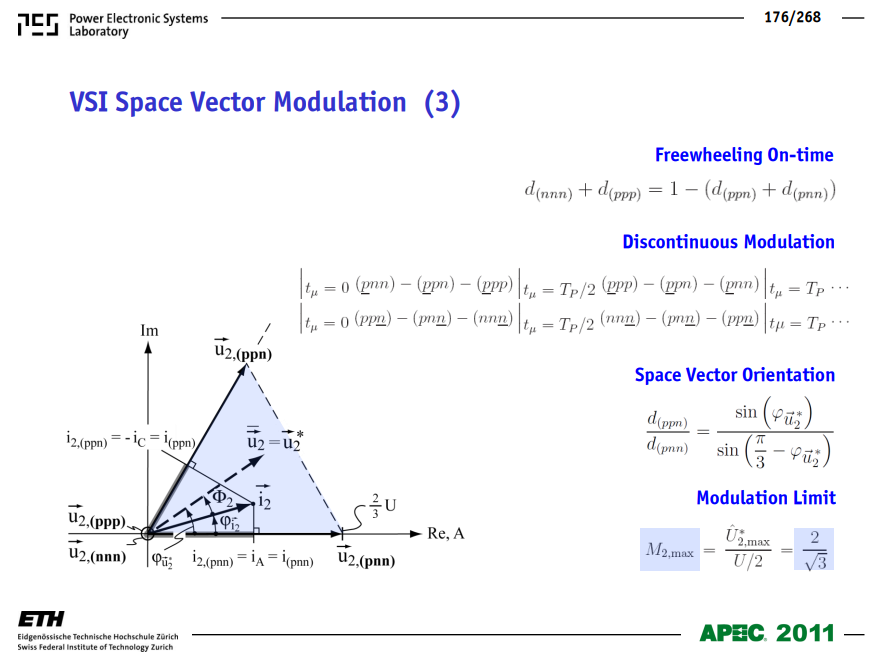

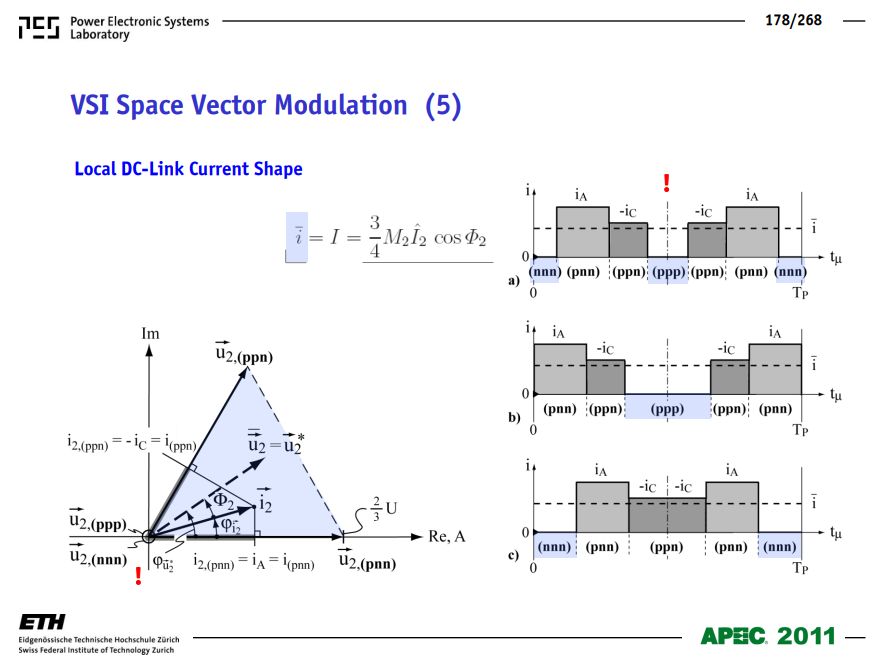

空间矢量调制（SVM/SVPWM）：提升电压利用率、降低谐波、优化开关损耗。
矢量控制（FOC）：实现电机转矩与磁通解耦，高精度调速。
模型预测控制（MPC）：多目标优化（电流、电压、效率、共模电压）。
三、三相 PFC+AC-AC 组合系统（AC-DC-AC）
1. 系统架构与工作流程
三相电网 → 三相PFC整流器（AC→DC，高PF） → 直流母线 → 三相逆变器（DC→AC，变频） → 负载（电机/电网/储能）
整流级：实现 单位功率因数、低谐波、双向能量流动 。
逆变级：实现 输出电压 / 频率连续可调、高精度控制 。

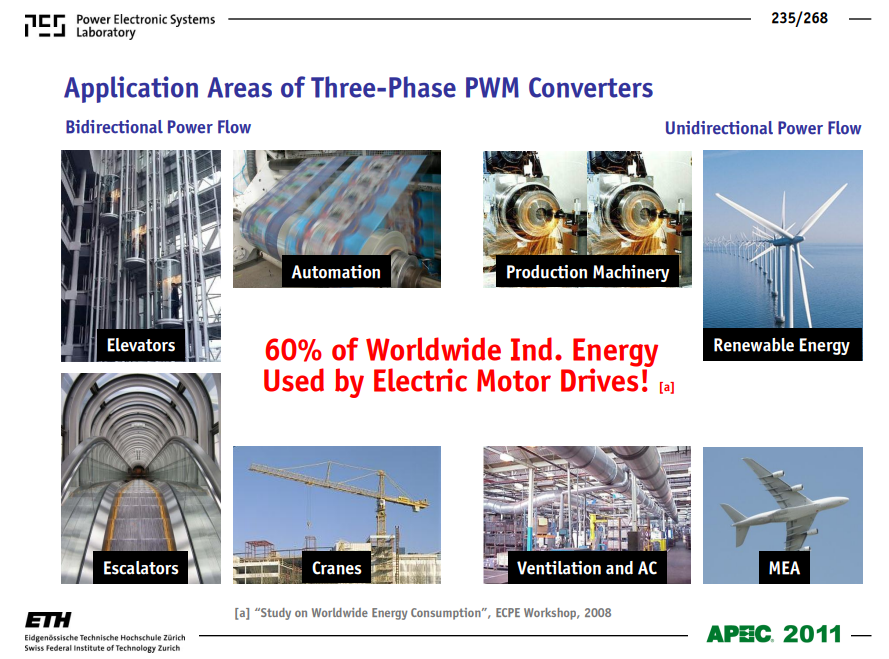

2. 典型应用场景
（1）工业变频传动
场景：风机、水泵、压缩机、机床、传送带。
价值： 大幅节能、精准调速、延长设备寿命、降低维护成本 。
（2）新能源并网（风电 / 光伏）
风电：风机输出变频交流电→PFC 整流→逆变器→工频并网，实现 最大风能追踪（MPPT）、低谐波、电网友好 。
光伏：光伏直流→前级 DC-DC→后级逆变器（含虚拟 PFC）→并网， 高转换效率、低 THD、抗电网扰动 。
（3）储能与 V2G
储能变流器（PCS）：电网→PFC 整流→双向 DC-DC→电池；电池→逆变器→电网，实现 削峰填谷、调频调压 。
电动汽车 V2G：车载 OBC（PFC + 隔离 DC-DC）+ 双向逆变器，支持 电网→车充电、车→电网放电 ，参与电网调度。
（4）轨道交通与船舶
牵引变流器：电网→PFC 整流→逆变器→牵引电机， 高效、低谐波、再生制动能量回馈电网 。
3. 系统关键性能指标
功率因数：PF>0.99（全负载范围）。
总谐波畸变：输入 THD<3%，输出 THD<5%（带 LC 滤波器）。
效率：整机效率 96%–98.5%（Si 器件），98%–99.5%（SiC/GaN 宽禁带器件）。
功率密度：>3kW/L（高频化 + 宽禁带 + 平面磁集成）。
动态响应：电压 / 电流环带宽 > 1kHz，适应负载突变与电网扰动。

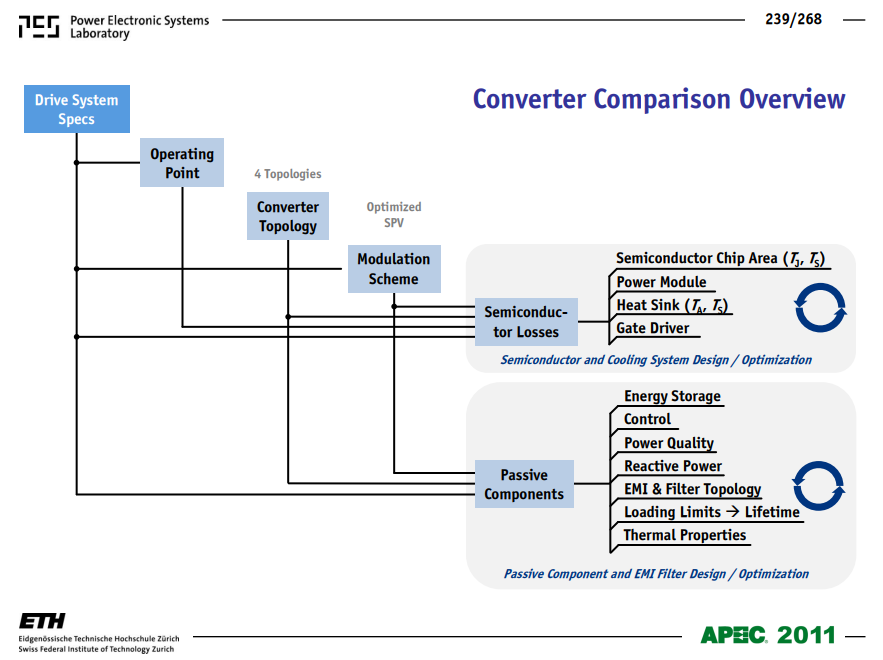

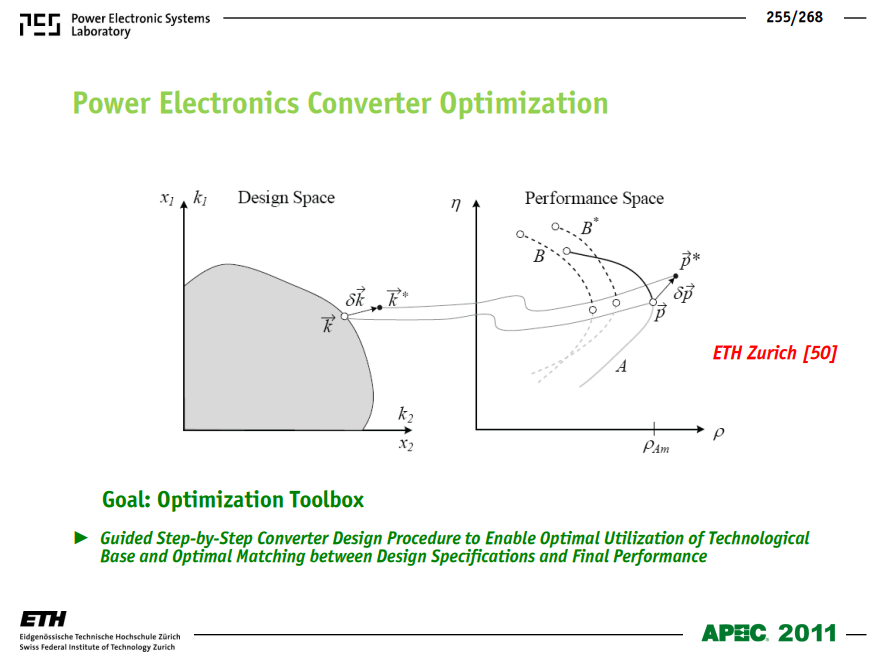

四、技术趋势与挑战
1. 技术趋势

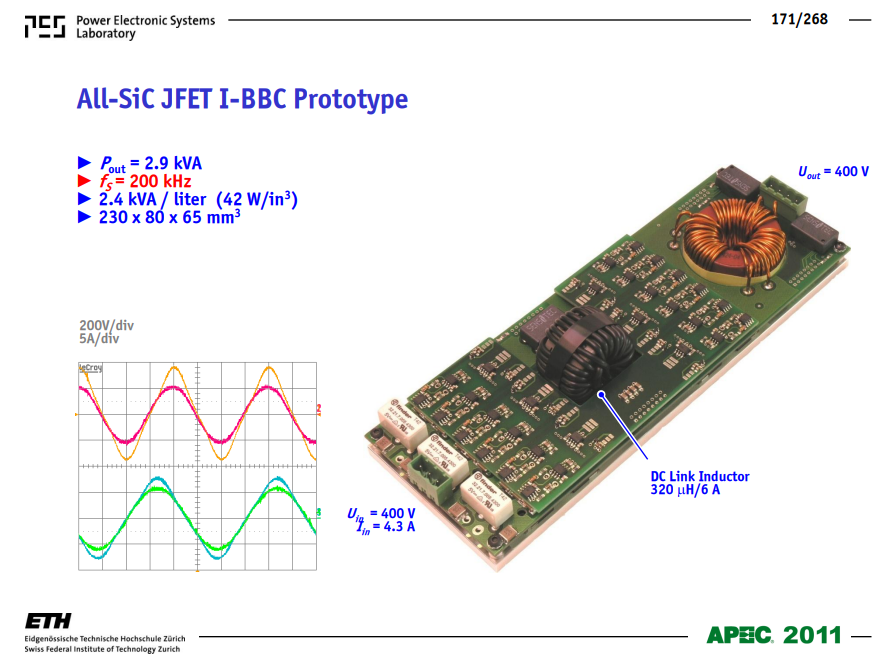

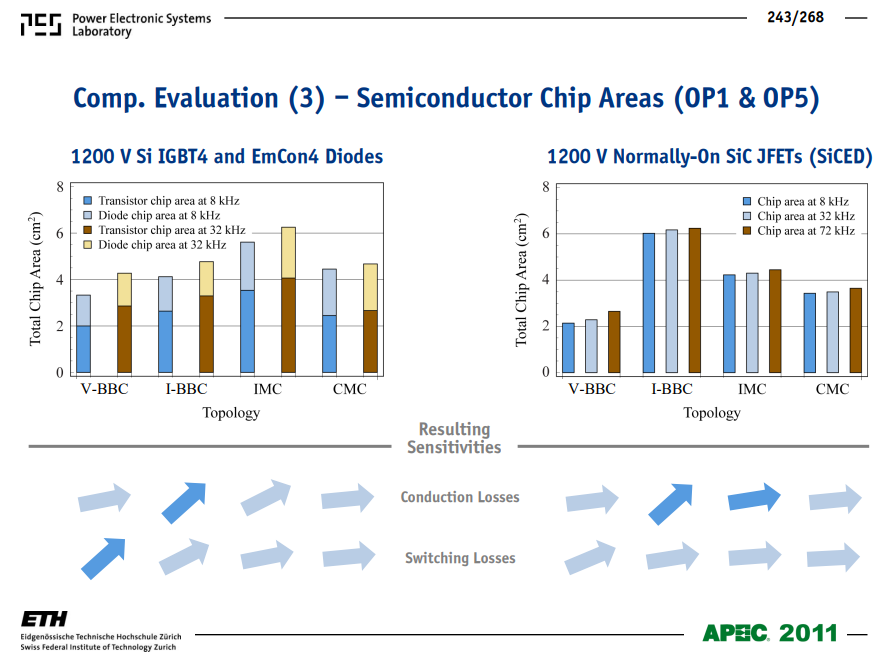

宽禁带器件（SiC/GaN）： 高频化、高效率、高功率密度、高温工作，减小无源元件体积。
无电解电容化： 用薄膜电容 + 高频控制替代电解电容，提升寿命与可靠性。

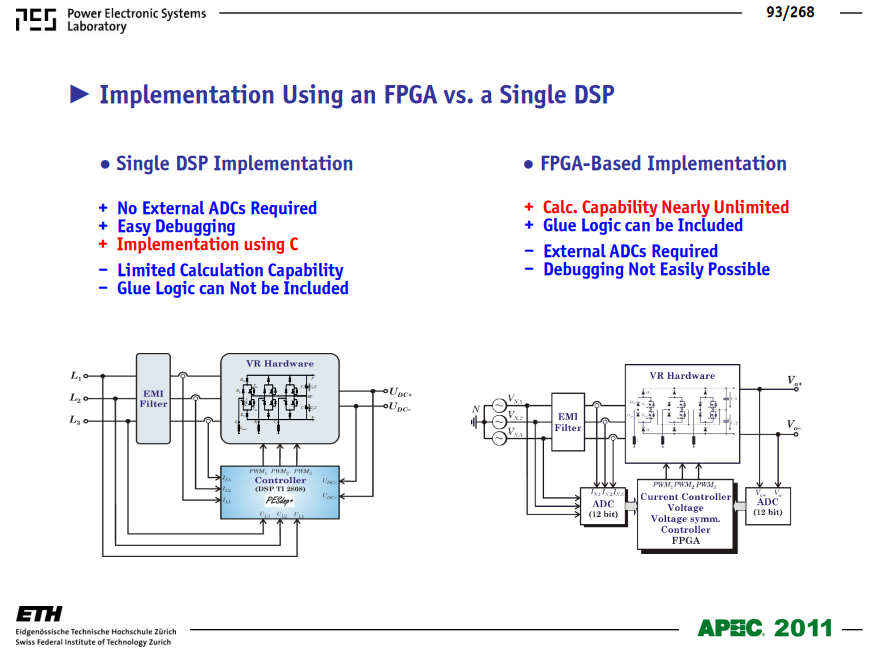

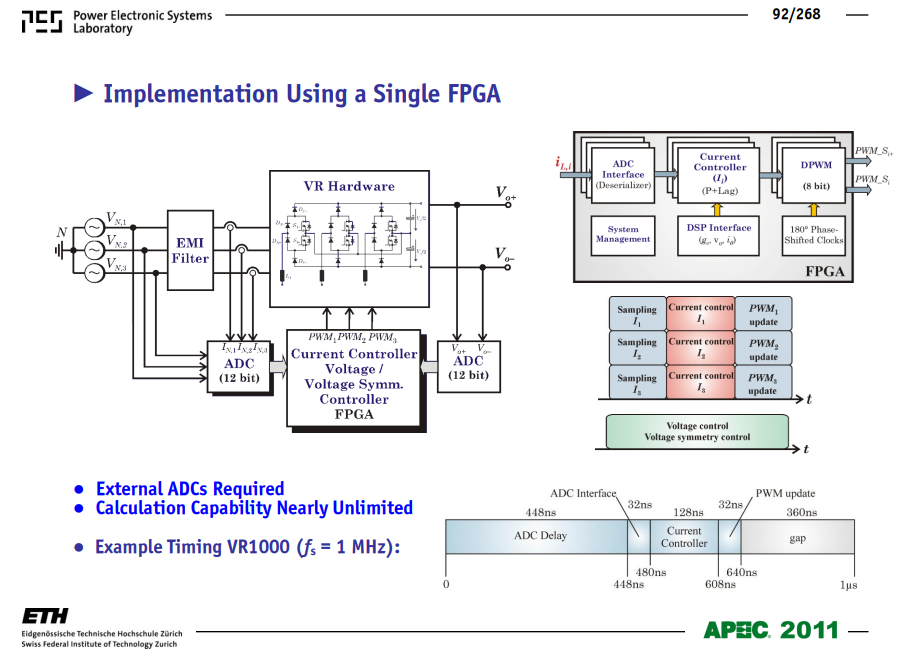

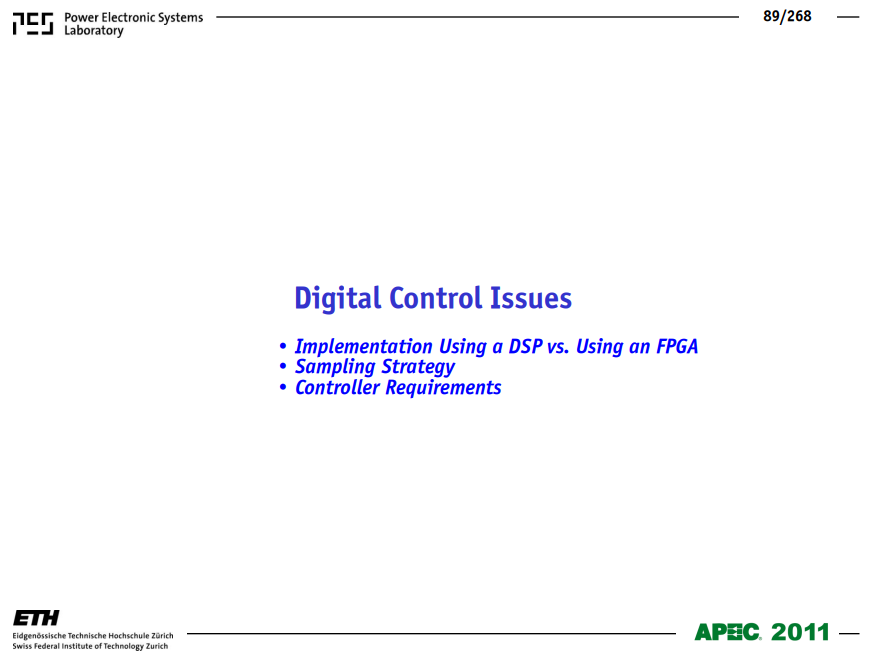

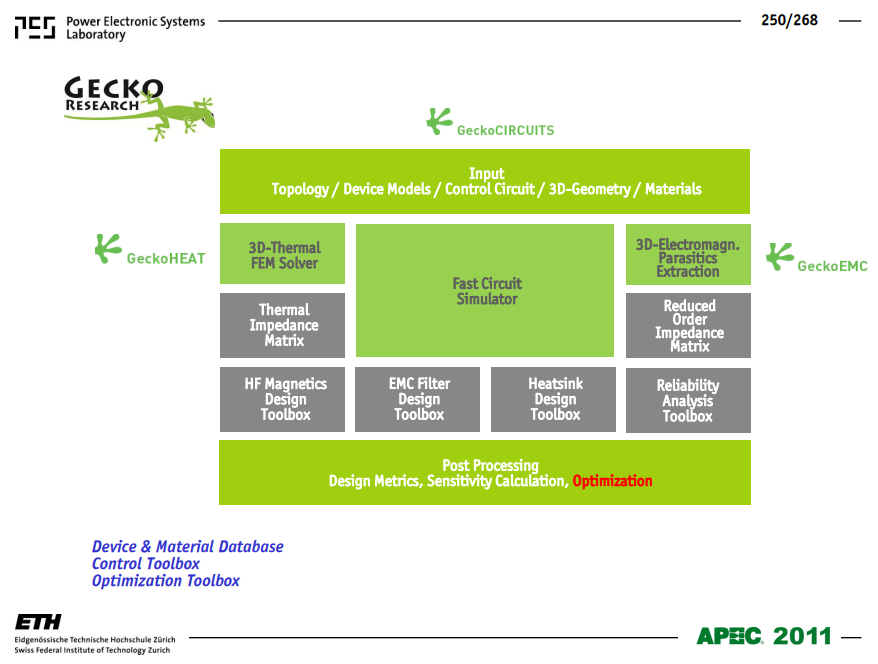

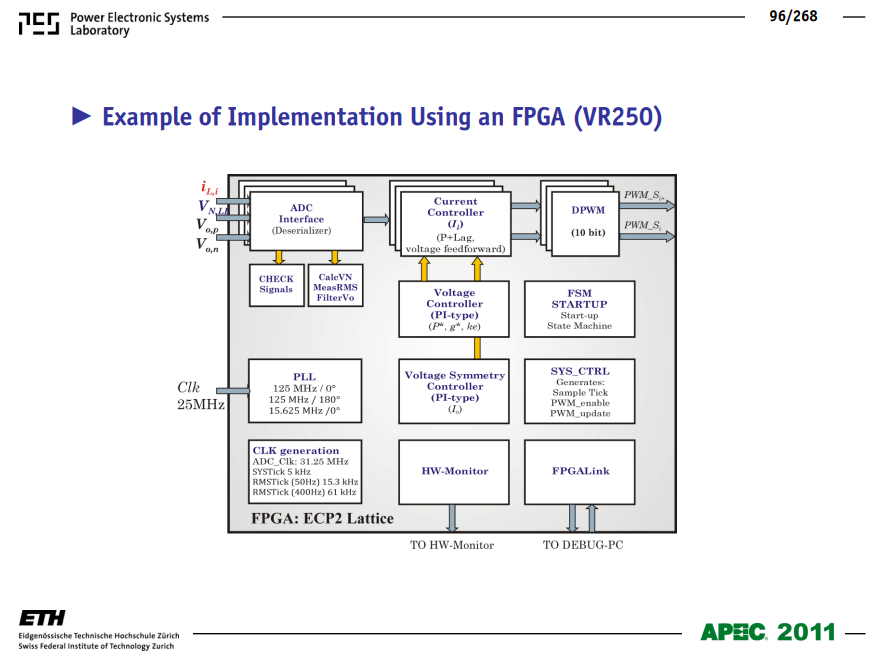

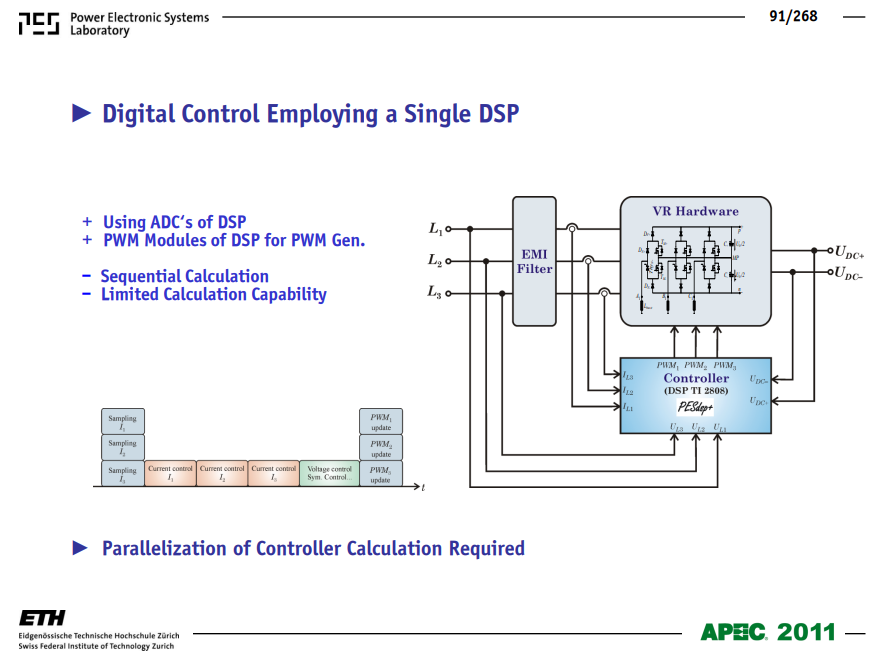

数字化与智能化： 数字控制（DSP/FPGA）+AI 算法（MPC、神经网络），优化效率、故障诊断、预测性维护。
模块化与集成化： 功率模块（IPM）+ 驱动 + 传感 + 控制单芯片集成，降低成本、提升一致性。
2. 核心挑战

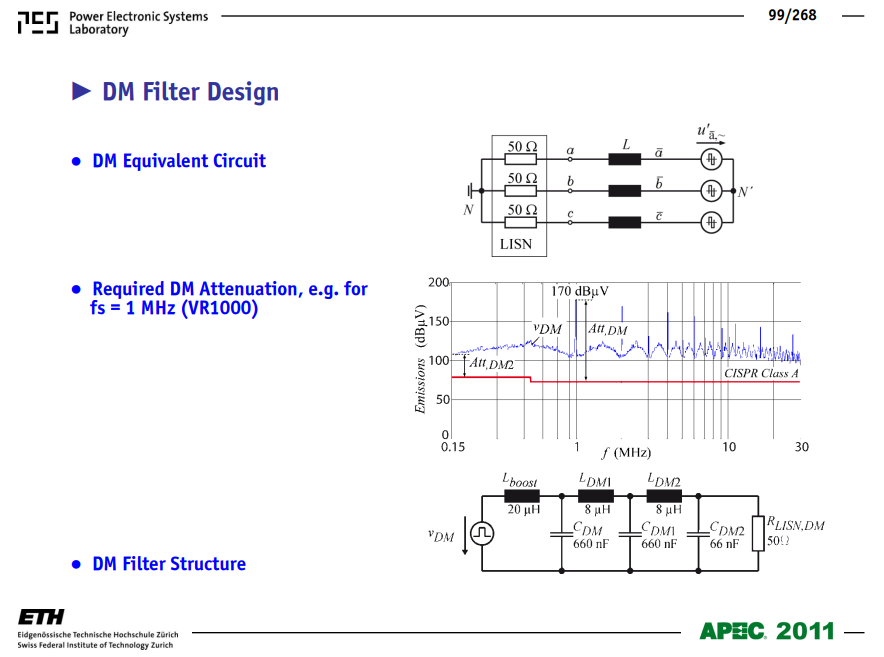

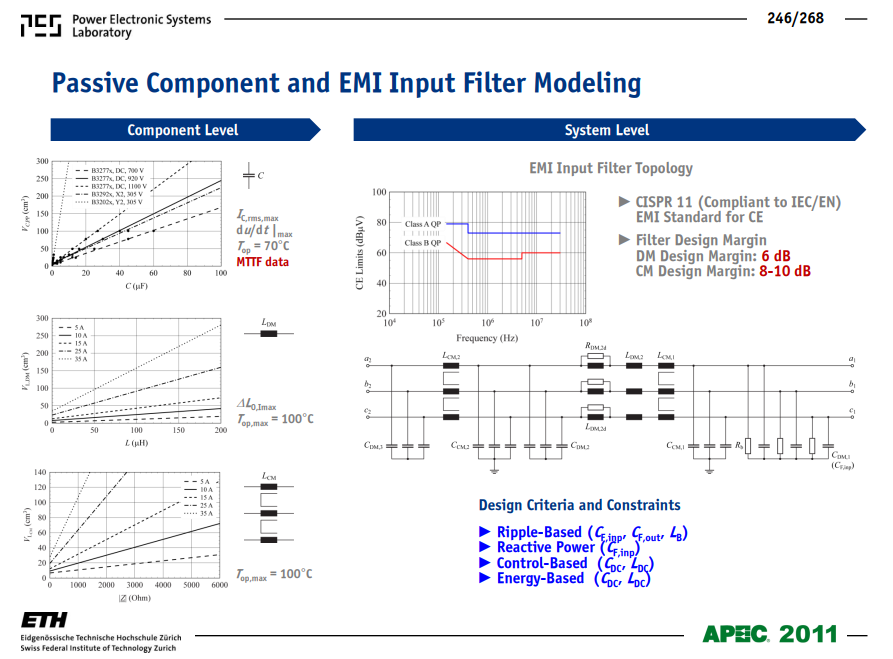

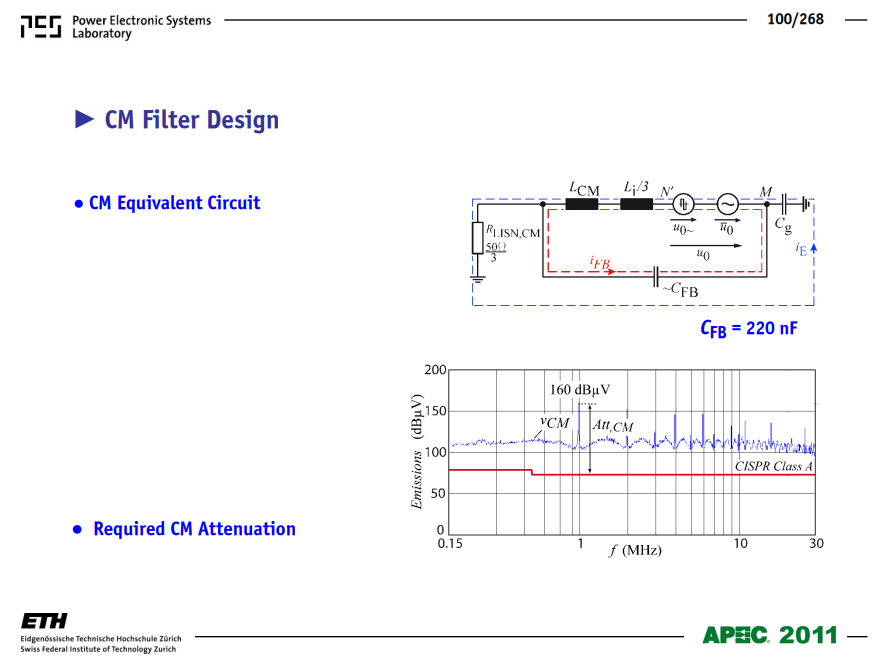

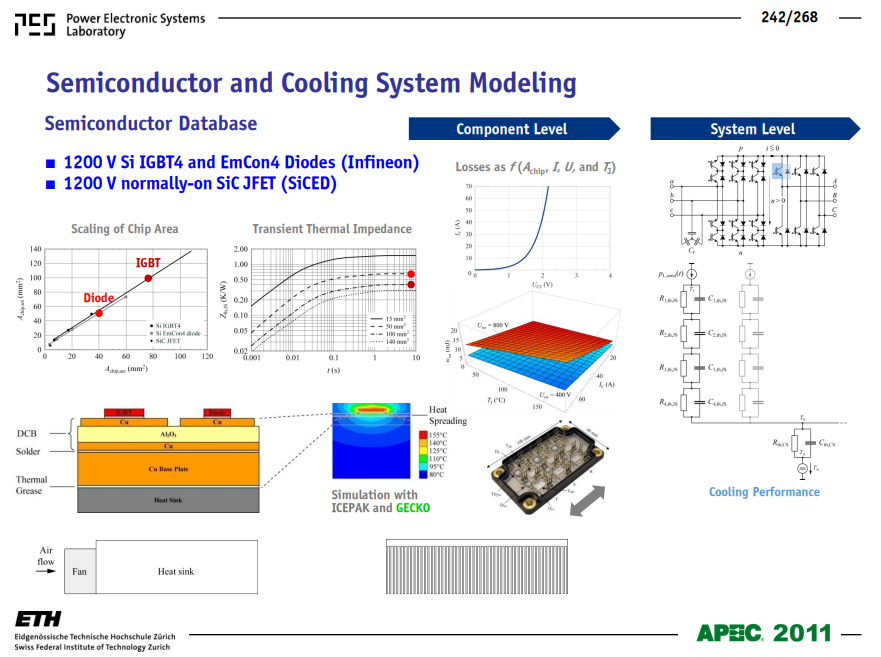

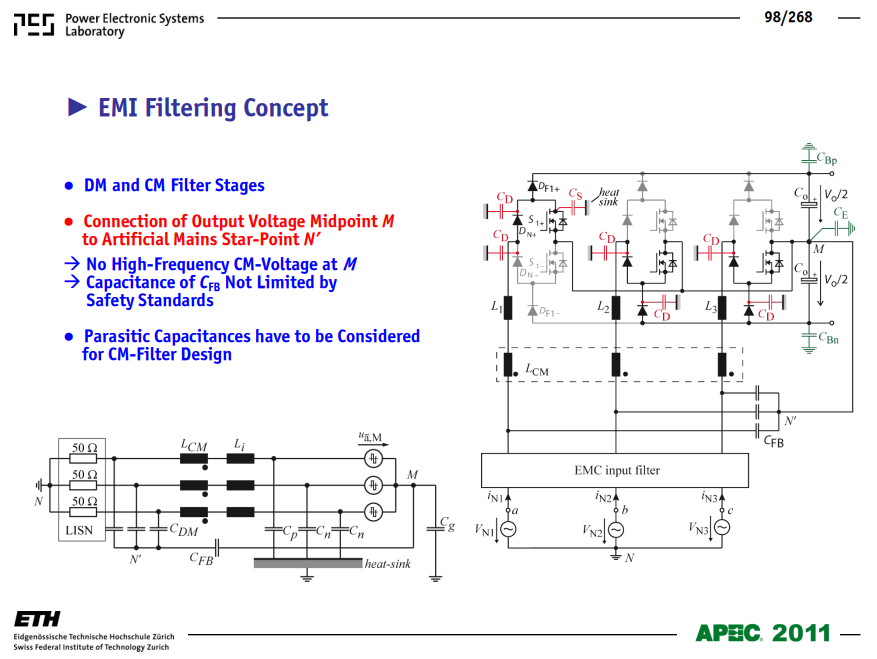

高频 EMI 与散热： 宽禁带高频开关带来强 EMI，需优化布局与滤波；高密度散热设计（液冷 / 相变冷却）。
控制复杂度： 多变量、强耦合、非线性，需高性能控制器与先进算法。

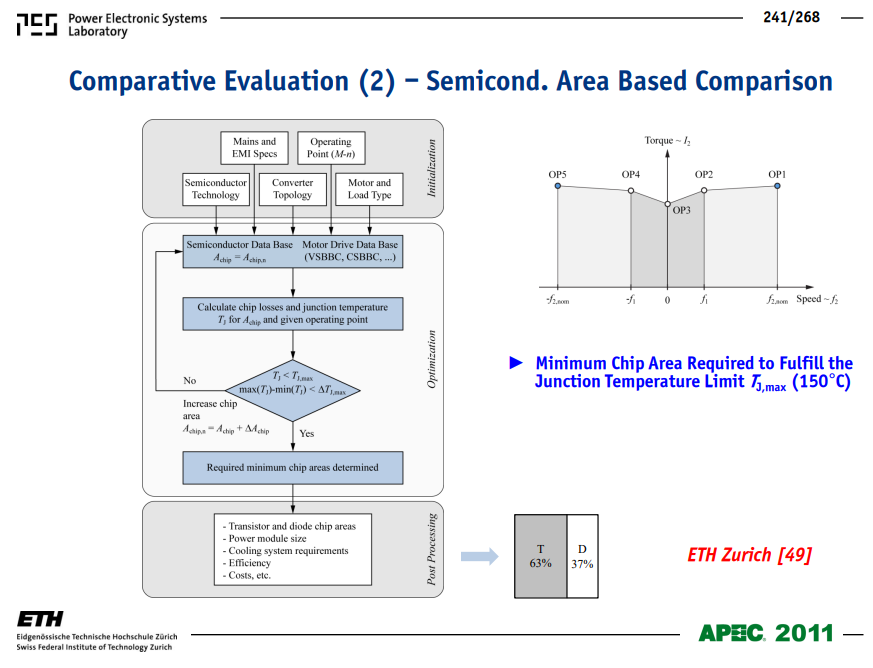

可靠性与成本： 大功率、高压、长寿命应用，平衡性能与 BOM 成本。

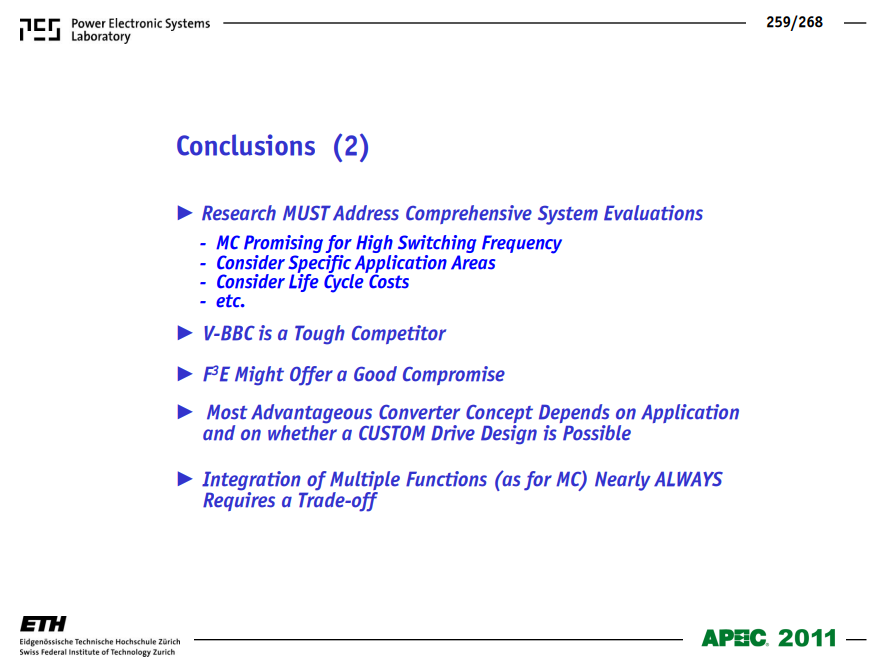

五、总结
三相 PFC 整流器解决了三相 AC-DC 变换的 谐波与功率因数 痛点，AC-AC 变换器实现了 灵活变频调压 ，二者组合的 AC-DC-AC 系统是现代高效电能变换的主流方案。随着宽禁带器件与数字控制技术发展，该系统正朝着 更高效率、更高功率密度、更智能、更可靠 的方向演进，成为能源互联网、工业 4.0、新能源交通的核心支撑技术。
