开关电源设计到调试-笔记

5月前浏览504

针对开关电源很多人觉得很难，其实不然。设计一款开关电源并不难，难就难在做精，等你真正入门了，积累一定的经验，再采用分立的结构进行设计就简单多了。万事开头难，在这就抛砖引玉，慢慢讲解如何一步一步设计开关电源。开关电源设计的第一步就是看规格，具体的很多人都有接触过。在这里只带大家设计一款宽范围输入的，12V2A的常规隔离开关电源。

1.首先确定功率

根据具体要求来选择相应的拓扑结构；这样的一个开关电源多选择反激式(flyback)基本上可以满足要求。在这里我会更多的选择是经验公式来计算，有需要分析的，可以拿出来再讨论。

2.初步的电路原理图设计

当我们确定用flyback拓扑进行设计以后，我们需要选择相应的PWMIC和MOS来进行初步的电路原理图设计(sch)。无论是选择采用分立式的还是集成的都可以自己考虑。对里面的计算我还会进行分解。

分立式：PWMIC与MOS是分开的，这种优点是功率可以自由搭配，缺点是设计和调试的周期会变长（仅从设计角度来说）；集成式：就是将PWMIC与MOS集成在一个封装里，省去设计者很多的计算和调试分步，适合于刚入门或快速开发的环境。

3.做原理图

确定所选择的芯片以后，开始做原理图(sch)，在这里我选用STVIPer53DIP(集成了MOS)进行设计。

设计前最好都先看一下相应的datasheet，确认一下简单的参数。无论是选用PI的集成，或384x或OBLD等分立的都需要参考一下datasheet。一般datasheet里都会附有简单的电路原理图，这些原理图是我们的设计依据。

4.确定相应的参数

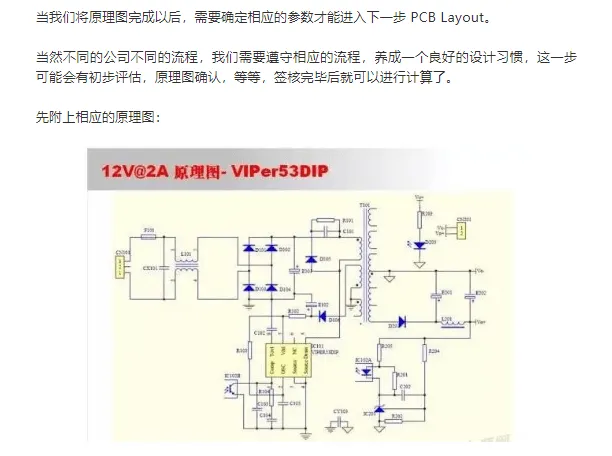

5.确定开关频率，选择磁芯确定变压器

这里确定芯片工作频率为70KHz，芯片的频率可以通过外部的RC来设定，工作频率就等于开关频率，这个外设的功能有利于我们更好的设计开关电源，也可以采取外同步功能。与UC384X功能相近。

变压器磁芯为EER28/28L。

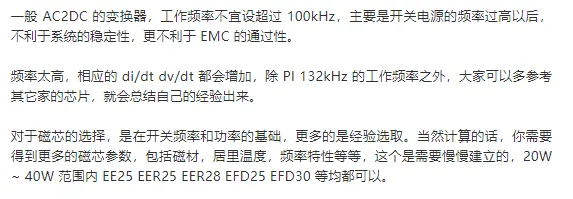

6.关于变压器磁芯的选择

功率大小：

小于5w可使用的磁芯：

ER9.5,ER11.5,EE8.3,EE10,EE13,RM4,GU11,EP7,EP10,UI9.8,URS7

5-10W可使用的磁芯：

ER20,EE19,RM5,GU14,EFD15,EI22,EPC13,EF16,EP13,UI11.5

10-20W可使用的磁芯：

ER25,EE20,EE25,RM6,GU18,EPC17,EF20

20-50W可使用的磁芯：

ER28,ETD28,EI28,EE28,EE30,EF25,RM8,GU22,PQ20,EPC19,EFD20

50-100W可使用的磁芯：

ER35,ETD34,EE35,EI35,EF30,RM10,GU30,PQ26,EPC25,EFD25

100-200W可使用的磁芯：

ER40,ER42,ETD39,EI40,RM12,GU36,PQ32,EFD30

200-500W可使用的磁芯：

ER49,ETD49,EC53,EE42,EE55,EI50,RM14,GU42,PQ35,PQ40,UU66

大于500W可使用的磁芯：

ER70,ETD59,EE65,EE85,GU59,PQ50,UU80,UU93

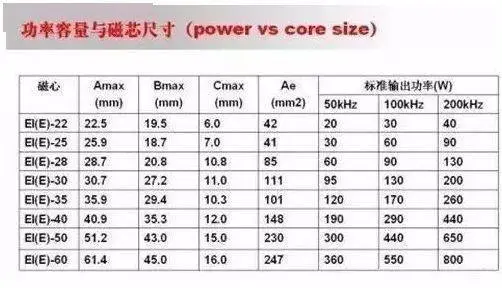

磁芯与传输功率对照表

7.设计变压器进行计算

输入input：85~265Vac

输出output：12V2A

开关频率Fsw：70kHz

磁芯core：EER28/28L

磁芯参数：Ae82mm2

以上均是已知参数，我们还需要设定一些参数，就可以进入下一步计算。

设定参数：

效率η=80%

最大占空比：Dmax=0.45

磁感应强度变化：ΔB=0.2

有了这些参数以后，我们就可以计算得到匝数和电感量。

输出功率Po=12V*2A=24W

输入功率Pin=Po/η=24W/0.8=30W

输入最低电压Vin(min)=Vac(min)*sqr(2)=85Vac*1.414=120Vdc

输入最高电压Vin(max)=Vac(max)*sqr(2)=265Vac*1.414=375Vdc

输入平均电流Iav=Pin/Vin(min)=30W/120Vdc=0.25A

输入峰值电流Ipeak=4*Iav=1A

原边电感量

Lp=Vin(min)*Dmax/(Ipeak*Fsw)=120Vdc*0.45/(1A*70K)=770uH

这里的4是一个经验值，当然也是我自己独家的经验。至于推导，不用那么麻烦，看下面的图，你就明白了，下面是DCM时的电流波形;至于CCM加一个平台，自己可以推导，很简单。

到此最重要的一步原边电感量已经求出，对于漏感及气隙，我不建议各位再去计算和验证。

漏感Lleakage<>

上面计算了变压器的电感量，现在我们还需要得到相应的匝数才可以完成整个变压器的工作。

1）计算导通时间Ton周期时间

T=Ton+Toff=1/FswTon=T*DmaxFsw,Dmax都是已知量70kHz,0.45代入上式可得Ton=6.43us

2）计算变压器初级匝数

Np=Vin(min)*Ton/(ΔB×Ae)=120Vdc*6.43us/(0.2*82mm2)=47T（这里的数是一定要取整的，而且是进位取整，我们变压器不可能只绕半圈或其它非整数圈）

3）计算变压器12V主输出的匝数输出电压(Vo)：

12Vdc整流管压降(Vd)：0.7

Vdc绕组压降(Vs)：0.5

Vdc原边匝伏比(K)=Vi_min/Np=120Vdc/47T=2.55输出匝数(Ns)=(输出电压(Vo)+整流管压降(Vd)+绕组压降(Vs))/原边匝伏比(K)=(12Vdc+0.7Vdc+0.5Vdc)/2.55=6T(已取整)

4）计算变压器辅助绕组(auxturning)输出的匝数计算方法与12V主绕组输出一样因为STVIPer53DIP副边反馈需低于14.5Vdc，故选取12Vdc作为辅助电压；Na=6T到这一步，我们基本上就得出了变压器的主要参数原边绕组：47T原边电感量：0.77mH漏感<>

上面计算出匝数以后，可以直接确定漆包线的粗细，不需要去进行复杂的计算。

线径与常规电阻一样，都是有定值的，记住几种常用的定值线径。这里，原边电流比较小，可以直接选用φ0.25一股。辅助绕组φ0.25一股。主输出绕组φ0.4或0.5三股，不用选择更粗的，否则绕制起来，漆包线的硬度会使操作工人很难绕。

很多这一步'计算'过了以后，还会返回计算以验证变压器的窗口面积。个人认为返回验证是多余的，因为绕制不下的话，打样的变压器厂也会反馈给你，而你验证通过的，在实际中也不一定会通过；毕竟与实际绕制过程中的熟练度，及稀疏还是有很大关系的。

再下一步，需要确定输入输出的电容的大小，就可以进行布局和布板了。

8.输入输出电解电容计算

输入滤波电解电容

Cin=(1.5~3)*Pin

输出滤波电解电容

Cout=(200~300)*Io

上面我们计算出输入功率30W

所以Cin=45～90uF

从理论上来说，这个值选的越大，对后级就越好；从成本上考虑，我们不会无限制的去选取大容量。此处选值47uF/400Vdc85℃或105℃根据相应的应用环境来决定；电容不需要高频，普通低阻抗的就可以了。

输出电流是2A；

Cout=400～600uF

此处电容需要适应高频低阻的特性，这个值也可以选值变大，但前提必须是在反馈环内。因为是闭环精度控制，故取值470uF/16Vdc

这里电源就可以选两颗470uF/16Vdc，加一个L，阻成CLC低通滤波器。

基本上到这里，PCB上需要外形确定的器件已经完成，即PCB封装完成；下一步就可通过前面的原理图(SCH)定义好器件封装。

9.PCBLayout

上面已经确定变压器，原理图，以及电解电容，其它的基本上都是标准件了。

由sch生成网络表，在PCBfile里定义好板边然后加载相应的封装库以后，可以直接导入网络表，进行布局；因为这个板相对比较简单，也可以直接布板，导入网络表是一个非常好的设计习惯。

PCBlayout重点不是怎么连线，最重要的是如何布局；一般来说布局OK的话，画板就轻松多了。

在布局与布板方面：

1)RCD吸收部分与变压器形成的环面积尽量小；这样可以减小相应的辐射和传导。

2)地线尽量地短和宽大，保证相应的零电平有利于基准的稳定；同时VIPER53DIP这颗DIP-8的芯片散热的重要通道。

3)在di/dtdv/dt变化比较大的地方，尽量减小环路和加宽走线，降低不必要的电感特性。

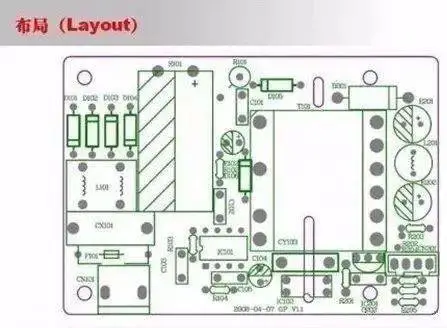

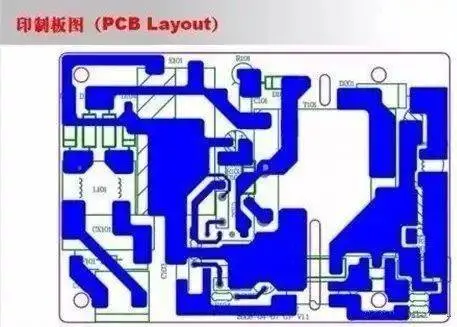

附上相应的图，N久之前的版本，可以改进的地方很多，各位自行参考：目前这一块板仍一直在生产。

10.确定部分参数

我们前几步已经计算了变压器，PCBLayout完成以后，此时就可以确定变压器的同名端,完整的定义变压器，并发出去打样或自己绕制。

EER28/28L骨架是6+6

原边：1->3辅助：6->5输出：7，8，9->10，11，12

对于输出的脚位，我们可以用两个，或者全用上，看各位自己的选择。

从原理图及PCB图上，1，6，7，8，9为同名端，自己绕制时，起线需从这几个脚位起，同方向绕制。

变压器正式定义：

1->2：φ0.25x1x24T

7->10：φ0.50x2x6T

8->11：φ0.50x2x6T

9->12：φ0.50x2x6T

2->3：φ0.25x1x23T

6->5：φ0.25x1x6T

2,4并剪脚

L1-3：0.77mH0.25V@1kHz漏感低于5%磁材：PC40或等同材质

高压：

原边vs副边：3750Vac@1mA1min无击穿无飞弧

副边vs磁芯：1500Vac@1mA1min无击穿无飞弧

阻抗：

原边vs副边/绕组vs磁芯：500Vdc阻抗>100M

备注：这里采用三文治绕法，目的是为了降低漏感。

输出所有脚位全用上，目的是不浪费，同时降低输出绕组的内部阻抗。可以将PCB和变压器发出去打样了，剩下就是确定更多的参数并备料。

D101～D104：Iav=0.25A选1N4007（1000V@1A）当然选600V的也没有问题

snubbercircuit(RCD吸收)：R101-100k1WC101-103@1kV（高压瓷片电容）

D105-FR107(选600V的超快恢复也可以)：

这部分可以计算，也可以直接选用经典的参数，在调试时，再进行继续来检验。

D201：MBR10100

耐压：>Vo+Vin(max)*Ns/Np=12V+375Vdc*6/47=60V

D106：FR107（耐压计算同上，选FR101亦可，尽快将电源里器件整合，故选FR107）

R102：是一个分压电阻，主要用来限制Vdd的电压；0～100R范围内选，调试时，根据具体情况调整

R103，C105：这部分是STVIPER53DIP设定开关频率的，70kHz可查datasheet中的频率设定表，可知R103-10kC105-222

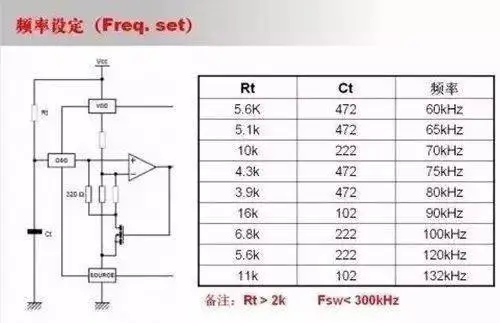

R103与C105组成一个RC网络，用于设定VIPer53的工作频率，它的工作频率可以高达300kHz，不过在AC-DC里我不建议使用那么高的频率。在VIPer53datasheet里有一个曲线，不过不是很方便，我将常用的频率设定表，整理一下，贴出来大家参考。

8脚TOVL是一个延时保护的，此处可以直接选104具体参数，根据应用时，来调整这个值。

1脚comp是一个补偿反馈脚，给出一组验证过的参数：R104-1k

C104-47uF/50V(电解电容)C103-104这是一个一阶惯性环节，在副边反馈状态下，以副边反馈的补偿网络为主，在失反馈此补偿网络才变为主网络。

IC102-选用PC817C就OK了，不需要要求太高的CTR值。

L201-10uH3A的工字电感，与E201E202形成一个低通滤波器，能更好地抑制纹波，可计算，在这里我不提倡来计算，可以根据调试中所碰到的问题再来调整。

IC201-TL431TO92封装，ref-2.5V

R205-1k这个值的计算>Vo-Vopdiode(光耦内发光二极管的压降)/Imin(光耦发光二极管最小击穿电流)

保证R205的选择能够在正常状态下，有效击穿光耦内部的发光二极管。

R204R202-18k4.7k根据公式2.5V/R202=Vo/(R202+R204)可计算。

C202-104这个也可以到时根据实际情况来调整，不需要去用公式进行复杂的计算。

CY103-这个是Y电容可以选222@400Vac，具体根据安规的耐压来选取,都可以在后续的工作中进行调整。

11.调试过程

到以上部分，基本上一个电源算是设计完成，后面的就是焊板调试过程。

调试所需要的简单设备（必需的）：调压器，示波器，万用表；辅助设备：功率计，LCR电桥，电子负载

焊完板以后，进行静态检查，如果有LCR电桥的话，可以先测一下变压器同名端，电感量等参数以后再焊接。

静态检查：主要看有没有虚焊，连锡等；静态测试以后，可以用万用表测一下输入，输出是否处于短路状态；剩下就可以进行加电测试了。

开关电源的AC输入接入调压器，或者AC输入接入功率计再接至调压器，调压器处于0Vac；示波器接在STVIPER53DIP的DS两端或初级绕组两端亦可，交流耦合；万用表电压档测输出，并空载。

接通调压器电源，开始升压，不需要快速，同时观看示波器。

从0Vac开始升，会看到示波器上波形会有浮动（改成直流耦合会很清楚看到电压在上升）。当调压器的电压至40～60Vac区间时，如果示波器波形还没有变化的话，退回0Vac，重新检查电源板。

一般空载状态，在40～60Vac区间时，开关电源会开始工作，STVIPER53DIP也会进入工作模式，示波器上Vds波形会开始正常。

看输出电压是否达到预设值？未达到，退回0Vac检查采样，反馈及输出回路。如果都OK的状态下，再考虑将输入电压升至220Vac。遵循以上步骤调试的话，不会出现爆片或炸机现象。

备注：示波器需要隔离，或只允许LN输入，未隔离条件下PE的线不能接入，否则极易造成短路。

激动人心的一刻到了，人生的第一块电源就要诞生了！

带载还是建议一点一点地加，也监控着示波器，这里就省去一步一步加载过程，直接上手了。

12.最后总结

其实开关电源入门很简单，最好的入门是选用单片的，毕竟省去了启动电阻，电流检测电阻，MOS及驱动，保护电路等各种不确定因素的问题。等你真正入门了，积累一定的经验，再采用分立的结构进行设计就简单多了，凡事先易后难才有进步。

说明：本文来源网络；文中观点仅供分享交流，不代表本公众号立场，转载请注明出处，如涉及版权等问题，请您告知，我们将及时处理。

来源：电力电子技术与新能源
