近日，在仿真秀主办的仿真赋能求职高薪路主题直播第二期，范文哲老师以电磁专项与耦合场工程案例为核心，系统讲解了 Ansys 多物理场仿真体系，并结合高压开关柜铜排案例完成了电磁 - 结构 - 热耦合仿真的全流程拆解。给用户留下了深刻印象，欢迎读者点击文尾阅读原文回看。

众所周知，铜排作为电力系统传输大电流的核心部件，其在高电流工况下的电磁力振动、焦耳热温升及结构变形问题相互耦合，直接影响电力设备的安全可靠性。本文结合范老师直播讲义与工程仿真逻辑，从应用场景、仿真流程、实践经验三个维度，解析铜排电磁 - 结构 - 热耦合仿真的核心技术要点，为电力设备研发与可靠性分析提供实操参考。对讲义感兴趣的同学，欢迎查看直播回放，在详情页附件自行下载即可。

01
铜排耦合仿真的应用场景与工程价值

铜排广泛应用于高压开关柜、配电柜、变压器等电力设备，是电能传输的关键载体，其工作状态直接决定电力系统的稳定性。在额定甚至过载电流工况下，铜排会同时产生电磁效应与热效应，且两种效应相互作用形成耦合：一方面，大电流通过铜排产生的焦耳热会导致温度升高，而温度变化会改变铜排的材料属性（如电导率、弹性模量），进而影响电磁力分布；另一方面，电磁力引发的铜排振动与变形会改变导体接触状态，加剧局部电流集中，进一步提升温升，形成 “电磁 - 热 - 结构” 的恶性循环。

此类耦合问题的典型应用场景集中在电力设备的研发设计与可靠性评估阶段，包括高压开关柜铜排的额定工况验证、变压器母线排的过载能力分析、新能源电站汇流铜排的热稳定性检测等。在这些场景中，单一物理场仿真已无法还原真实工作状态：仅做电磁分析无法考虑温升对材料性能的影响，仅做热分析无法体现电磁损耗的热源特性，仅做结构分析则忽略了电磁力与热应力的双重载荷。

而通过 Ansys 多物理场耦合仿真，能够实现三大核心工程价值：

一是提前发现耦合失效风险，精准定位铜排电流集中区、温升热点与应力峰值，避免实际运行中出现的烧蚀、变形、断裂等故障；
二是优化产品设计方案，基于仿真结果调整铜排截面尺寸、布置方式与散热结构，在满足安全规范的前提下实现轻量化设计；
三是降低研发成本，通过虚拟仿真替代大量物理样机测试，缩短电力设备的研发周期，同时为设备的后期运维与故障诊断提供数据支撑。

02
Ansys 铜排电磁 - 结构 - 热耦合仿真全流程

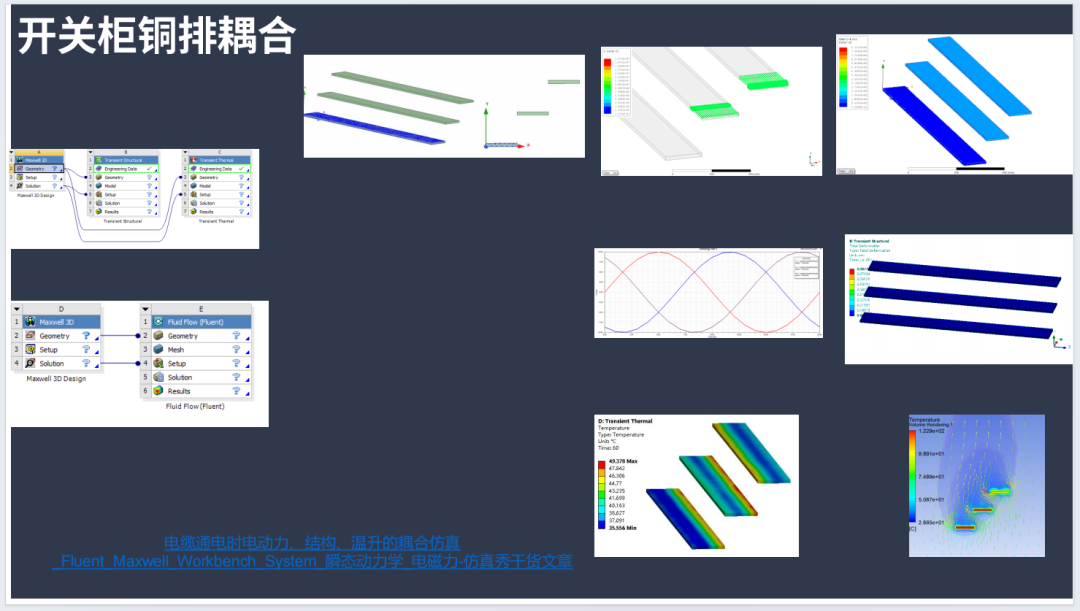

范文哲老师在直播中强调，Ansys 的耦合场仿真核心是实现各物理场的数据双向传递，依托 Maxwell、Steady-State Thermal、Static Structural 三大模块的协同，完成从电磁损耗计算到结构响应分析的全流程闭环。以高压开关柜铜排为例，其耦合仿真流程可分为电磁分析、热分析、结构分析三个核心步骤，各步骤层层递进，前序结果作为后序分析的载荷输入。

电磁分析：基于 Maxwell 提取核心载荷

电磁分析是耦合仿真的基础，采用 Ansys Maxwell 3D 模块完成，该模块作为低频（<100MHz）电磁仿真的核心工具，其涡流场求解器与静磁场求解器可精准计算铜排的电磁特性。首先进行模型与参数设置，导入铜排三维几何模型（可通过 SolidWorks 建模后与 Ansys 无缝对接），定义铜排的材料属性（重点设置电导率），并根据工程实际施加边界条件：在铜排两端施加恒定电流激励，设置铜排外表面为磁场远场边界。

完成基础设置后，通过 Maxwell 求解得到三大核心结果，也是后续耦合分析的关键载荷：

一是电流密度分布云图，直观显示铜排的电流集中区域，为后续热分析的热源重点区域提供参考；
二是铜排所受动态电磁力，包括电磁拉力与斥力的大小及分布，作为结构分析的机械载荷；
三是焦耳热损耗功率，通过电磁损耗计算得到铜排单位体积的发热量，是热分析的核心热源输入。

热分析：基于 Steady-State Thermal 计算温度场

热分析采用 Ansys Steady-State Thermal 模块，核心是将 Maxwell 计算的焦耳热损耗作为热源载荷，求解铜排在稳态工况下的温度场分布。首先完成热分析参数配置，定义铜排的导热系数、热膨胀系数等热物性参数，同时根据电力设备的实际运行环境设置散热边界条件：开关柜内铜排主要以对流散热为主，柜体上部与下部的对流换热系数需差异化设置（通常上部因通风孔散热效果更好，换热系数更高），部分与柜体接触的区域可设置传导散热边界。

将 Maxwell 计算的焦耳热损耗通过 Ansys Workbench 平台直接映射至热分析模型中，实现电磁 - 热的数据传递，随后进行稳态求解，得到铜排温度场分布云图，核心输出包括铜排的最高温升、热点位置及整体温度梯度。该结果一方面可验证铜排温升是否满足 GB/T 3906 等电力行业安全规范，另一方面作为温度载荷输入至后续结构分析，体现温升对铜排结构性能的影响。

结构分析：基于 Static Structural 分析耦合载荷下的结构响应

结构分析采用 Ansys Static Structural 模块，核心是叠加电磁力与温度场的双重载荷，计算铜排的结构变形与应力分布，完成电磁 - 热 - 结构的全耦合分析。首先定义铜排的力学属性（弹性模量、泊松比等），并根据实际安装情况设置结构约束：如铜排与绝缘子连接的位置设置固定约束，限制其位移与转动。

随后将 Maxwell 计算的电磁力与 Steady-State Thermal 计算的温度场同时加载至铜排模型，进行静力学求解，得到两大核心结果：

一是铜排变形量云图，量化铜排在电磁力与热应力共同作用下的整体变形与局部翘曲，验证其变形量是否在允许范围内，避免因变形导致的导体接触不良；
二是应力分布云图，定位铜排的应力峰值区域，评估其是否超过材料的许用应力，防止出现塑性变形或断裂。

整个仿真过程依托 Ansys Workbench 的协同仿真平台，实现各模块间的模型与数据无缝衔接，无需重复建模，且支持载荷的双向反馈，当温度变化导致材料电导率改变时，可通过迭代计算实现更精准的耦合分析。

Ansys电磁仿真与多物理场耦合全解析—电气仿真岗位的求职攻略-仿真秀直播

03
铜排耦合仿真的工程实践经验总结

范文哲老师在直播中结合多年仿真经验，指出铜排电磁 - 结构 - 热耦合仿真的关键不在于软件操作，而在于工程实际的精准映射与仿真参数的合理设置，诸多细节处理直接决定仿真结果的准确性与实用性。结合直播内容与工程实践，总结以下核心经验：

1、几何模型需合理简化：电力设备中的铜排模型往往带有倒角、螺栓孔等细微结构，若完全建模会增加网格划分难度与计算量，可对不影响电磁、热、结构特性的细微结构进行简化，但铜排的截面尺寸、连接方式等核心结构需精准还原，避免因模型简化导致的载荷传递误差。

2、材料参数需考虑温度相关性：铜的电导率、导热系数、弹性模量等参数均随温度变化而改变，若采用恒定参数进行仿真，会导致结果偏差。实际仿真中应导入铜的材料属性曲线，实现参数随温度的动态变化，提升仿真的真实性。

3、网格划分需差异化处理：网格质量是有限元仿真的核心，铜排的电流集中区、温升热点、应力峰值区域（如铜排弯折处、螺栓连接部位）需进行网格细化，提高局部计算精度；而铜排的平直区域可适当增大网格尺寸，平衡计算精度与计算效率。通常重点区域的网格尺寸应控制在能清晰捕捉物理量变化的范围内。

4、边界条件需贴合工程实际：对流换热系数、结构约束、电流激励等边界条件的设置不能照搬经验值，需根据铜排的实际运行环境确定：如封闭开关柜与敞开式配电柜的对流换热系数差异显著，铜排的固定方式不同会导致结构约束的差异，需结合现场工况与行业标准进行精准设置。

5、结果验证需结合实验数据：仿真结果需通过物理实验进行验证，如采用红外热像仪测量铜排的实际温升，采用应变片测量铜排的应力与变形，将实验数据与仿真结果对比，修正仿真模型的参数（如对流换热系数、材料参数），形成 “仿真 - 实验 - 修正” 的闭环，提升仿真模型的可信度。

Maxwell电磁阀、断路器、电气柜等电气设备的电场和电磁运动受力仿真：结构仿真、电磁仿真、电场强度分析和电磁-结构-温升多物理场耦合分析_仿真分析,付费答疑,其他服务_仿真秀

04
结语

总之，随着电力系统向高电压、大电流方向发展，铜排作为核心传导部件，其多物理场耦合问题愈发突出，而 Ansys 电磁 - 结构 - 热耦合仿真技术，为铜排的设计优化与可靠性评估提供了高效的虚拟分析手段。范文哲老师的直播通过理论与案例结合的方式，让工程师掌握了从模块操作到工程落地的全流程方法，而实际应用中，更需将仿真技术与工程实际深度融合，注重模型简化、参数设置、边界条件的细节处理，才能让仿真结果真正指导产品设计与工程实践。

在电力设备智能化、轻量化的发展趋势下，多物理场耦合仿真将成为电力设备研发的核心技术之一，而铜排耦合仿真的方法与经验，也可延伸至电机、变压器、新能源电池汇流排等其他电磁 - 热 - 结构耦合场景，为电力装备的安全可靠运行提供技术保障。
