医疗制氧机EMC电路电磁兼容解决方案分享案例

5月前浏览760







一. 制氧机行业标准



强制认证



·FDA(美国)美国食品药品监督管理局

制氧机在FDA体系中属于Ⅱ类医疗器械(ClassII)

法规编号:21CFR868.5655(适用于医用氧气发生器,即OxygenGenerator)

产品代码:如CAW(便携式制氧机)、NOU(固定式制氧机)


企业需要建立:ISO13485:制造商需建立质量管理体系


·NMPA(中国)认证

通过GB/T42061-2022(等同ISO13485)体系考核,由药监局现场核查

YY/T0298-1998《医用分子筛制氧设备通用技术规范》




国际行业标准



01.国际上,制氧机的重要标准包括ISO8359《医用氧气浓缩器安全要求》

此标准对医用制氧机的安全要求进行了规范,涵盖了制氧机的设计、制造和性能等多方面保障其在医疗环境中能安全稳定运行

ISO80601-2-67:2020《医用电气设备第2-67部分:氧气浓缩器基本安全和基本性能》

IEC60601-1《医用电气设备安全通用要求》电气安全、机械安全、辐射防护等基础要求


02.美国标准F1464-93,对制氧机的性能指标有着明确规定,比如在连续工作状态下,额定流量下的氧气浓度变化必须在±3%以内,氧气流量波动平均值必须在±10%以内,确保制氧机的制氧效果稳定可靠




国内行业标准













·YY/T0298-1998《医用分子筛制氧设备通用技术规范》

·GB8982-2009《医用及航空呼吸用氧》

·GB9706.1-2020《医用电气设备第1部分:基本安全和基本性能的通用要求》

·YY0505-2012《医用电气设备第1-2部分:安全通用要求并列标准:电磁兼容要求和试验》

·GB/T191-2008《包装储运图示标志》





























二. EMC测试相关要求




辐射发射测试





发射(Emission)要求

控制设备产生的电磁干扰,避免影响其他设备:

·传导发射(CE):通过电源线传导的干扰(EN55011EN55032)

·辐射发射(RE):空间辐射的电磁波(EN55011EN55032)

·谐波电流(EN61000-3-2)与电压波动(EN61000-3-3)





抗扰性测试





项目

测试要求

标准

静电放电抗扰度(ESD)

±2kV(接触放电)±4kV(空气放电)

EN61000-4-2

射频辐射抗扰度

3V/m(80MHz–2.7GHz,模拟无线设备干扰)

EN61000-4-3

电快速瞬变脉冲群(EFT/B)

±2kV(电源线)

EN61000-4-4

浪涌抗扰度(Surge)

±1kV(线对线)±2kV(线对地)

EN61000-4-5

传导射频抗扰度

3V(0.15–80MHz)

EN61000-4-6

特殊医用环境要求

更高抗扰度等级下测试(如辐射抗扰度可能需10V/m)
































三. 制氧机的EMC行业痛点




EMC电磁兼容的行业痛点





痛点分类

医用制氧机(EC60601-1-2)

家用制氧机(EN55032/EN61000-6系列)

1.抗干扰能力不足

需承受高严酷度环境(如医院手术室电刀、高频设备干扰),易因射频干扰导致氧浓度异常

家用Wi-Fi、蓝牙、微波炉等干扰可能导致机器误报警或停机

2.电源适应性差

需通过严苛的浪涌、电压暂降测试(如±2kV浪涌),但部分电源模块设计冗余不足

家用电网不稳定(如农村电压波动),易触发保护关机,影响持续供氧

3.无线功能干扰

集成远程监控(如4G/Wi-Fi)时,可能干扰生命体征监测模块(如SpO₂传感器)

低成本Wi-Fi模块未优化EMC,与家电频段冲突(如2.4GHz)

4.静电放电(ESD)失效

金属面板或触摸屏易受ESD干扰(如医护人员操作时静电导致系统重启)

用户接触按键或接口时静电可能损坏控制板(需±8kV空气放电防护)

5.传导发射超标

电机驱动电路(如压缩机)产生高频噪声,影响医院敏感设备(如ECG监护仪)

低成本开关电源EMI滤波不足,导致电源线传导发射超标(EN55032ClassB)

6.机械噪声与EMI耦合

压缩机振动引发PCB共振,导致信号线电磁辐射(RE)超标

紧凑设计下,高频电路与电机距离过近,EMI相互耦合





使用中常见问题





·氧浓度不稳定
根据相关标准,制氧机氧浓度需保持在一定范围,但实际使用中常出现氧浓度忽高忽低的情况,影响氧疗效果。比如一些制氧机在长时间工作后,氧浓度会下降,无法满足患者需求。


·噪音过大
制氧机作为家庭使用设备,运转声音过大不仅影响使用者情绪,还会打扰家人生活。特别是对声音敏感群体,如老人、孕妇等,过大噪音可能导致
氧疗效果打折扣甚至产生负面影响。


·寿命短
制氧机核心部件分子筛在长时间工作后,会因吸附水分受潮坏损,降低 制氧能力。同时,机器工作中的振动会使部件持续碰撞磨损,缩短制氧机使用周期。





































四. 电路设计对于EMC的解决方案




设计阶段的电磁兼容性考虑





在产品设计初期,应针对可能出现的电磁干扰源进行预判;通过对电路结构、信号传输路径等进行分析,预测潜在的干扰点,从而优化电路设计,减少电磁干扰的产生;音特公司团队建议引入DFMEA机制,可以提升产品竞争力。





医用屏蔽措施





医用制氧机(高严酷环境,遵循IEC 60601-1-2)

屏蔽措施

设计前期考虑要点

应用示例

机箱屏蔽

采用全金属机箱(如铝合金),接缝处使用导电衬垫(导电泡棉/簧片)确保连续导电性开孔尺寸≤λ/20(针对最高干扰频率,如2.7GHz时开孔≤5.5mm)

避免手术室电刀(高频噪声)通过缝隙辐射进入设备

线缆屏蔽

所有外部线缆(电源、传感器)采用双层屏蔽线(编织层+铝箔),屏蔽层360°端接电源线加装铁氧体磁环(抑制30MHz-1GHz共模噪声)

防止SpO₂传感器信号受ICU监护仪射频干扰

PCB屏蔽

高频电路(如MCU、无线模块)局部覆盖金属屏蔽罩,接地阻抗<10mΩ敏感模拟电路(氧浓度检测)与数字电路分区布局

避免Wi-Fi模块(2.4GHz)干扰ADC采样电路

滤波器集成

电源输入端插入π型滤波器(差模+共模抑制),医疗级X/Y电容(满足耐压4kV)电机驱动线串接共模扼流圈

抑制压缩机PWM调速产生的传导发射EN55011

接地策略

单点接地(星型拓扑),避免地环路

金属外壳与安全地(PE)低阻抗连接(<0.1Ω)

防止ESD放电(±8kV)时地电位浮动导致系统复位

无线模块隔离

4G/5G模块置于独立屏蔽舱,天线采用定向设计+SAW滤波器(抑制带外噪声)软件启用“医疗模式”(动态调整发射功率)

避免远程监控信号干扰心脏起搏器等敏感设备(需满足IEC60601-1-2附录G)





家用屏蔽措施





低成本导向,遵循EN 55032 Class B

屏蔽措施

设计前期考虑要点

应用示例

选择性屏蔽

仅对噪声源(如开关电源、电机)局部屏蔽(镀镍钢片),非全金属机箱塑料外壳内壁喷涂导电漆(表面电阻<1Ω/sq,square为1cm的正方形涂层)

降低Wi-Fi(2.4GHz)对控制板的辐射干扰

简化线缆处理

电源线使用单层屏蔽线(铝箔),USB/按键线采用双绞线替代屏蔽线(成本优化)磁环仅安装在噪声源出口(如电机线)

避免微波炉(2.45GHz)通过电源线耦合干扰

PCB经济型设计

用接地平面替代屏蔽罩,关键信号线包地处理。优先选用集成EMC防护的IC(如内置TVS的MCU)

降低DC-DC转换器辐射(EN55032ClassB限值)

滤波器简化

电源输入使用单级LC滤波器(非π型),省略Y电容(避免漏电流风险)电机并联RC吸收电路(非共模扼流圈)

满足传导发射限值,同时控制BOM成本

接地妥协方案

混合接地(低频单点+高频多点),塑料外壳通过PCB接地平面实现“虚拟屏蔽”

平衡ESD防护(±4kV接触放电)与成本

无线模块选型

选用预认证FCC/CE的Wi-Fi模块(如ESP32),软件限频(避开ISM频段拥挤信道)

防止与蓝牙耳机、智能家居设备同频干扰





滤波器的使用





增加电源滤波器,可降低电磁干扰的传播途径;电源滤波器能够过滤掉电源线上的高频干扰信号,保障输入制氧机的电源纯净,从而确保信号的清晰与完整。

电源输入滤波器

特性

医用制氧机

家用制氧机

拓扑结构

多级滤波(π型或T型),含共模(CM)和差模(DM)抑制

单级LC滤波,以差模抑制为主

器件选型

医疗级X/Y电容(耐高压、低漏电流)共模扼流圈(高阻抗,宽频带)

普通X电容和陶瓷电容低成本铁氧体磁珠

关键参数

插入损耗≥40dB(1MHz-1GHz)漏电流≤100μA

插入损耗≥20dB(30MHz-300MHz)

电机/压缩机驱动

滤波措施

三相电机加装正弦波滤波器

PWM输出端串接共模扼流圈+RC吸收电路

单相电机并联RC缓冲电路。简化EMI滤波器

抑制目标

避免干扰生命支持设备(如ECG、呼吸机)

满足民用EMI限值

医用制氧机的滤波器以高可靠性、全频段抑制为核心,而家用产品更关注基础EMC合规与成本控制





电缆的EMC解决





布局要素

具体措施

目的

分区布线

将电路划分为噪声区(电机、电源)敏感区(氧传感器、MCU)、混合区(通信模块),各区之间保持≥5cm间距,必要时用金属隔板隔离

避免电机噪声耦合到传感器信号线(如SpO₂模拟信号)

线缆分类走线

高压/大电流线(如压缩机电源):最短路径+贴机箱边缘走线低频信号线(如温度传感器):双绞线+远离噪声源

高频信号线(如Wi-Fi天线):同轴电缆+独立通道

减少串扰和辐射发射(RE)

屏蔽与接地

所有外部接口线缆(电源、传感器)采用双层屏蔽线(编织层+铝箔),屏蔽层360°端接至金属机箱,屏蔽线接地点为单点接地(避免地环路)

抑制射频干扰(如手术室电刀的高频噪声)

捆扎与固定

同类线缆分组捆扎,组间间隔≥3cm

使用金属线槽或导电扎带固定,避免塑料扎带(可能积累静电)

防止振动导致线缆摩擦磨损(医用设备需通过机械振动测试)

过孔与穿孔设计

线缆穿过金属机箱时,使用导电衬垫或EMI滤波穿心电容密封孔洞,避免线缆与开孔边缘平行(直角穿孔减少泄漏)

保持机箱屏蔽完整性(满足10V/m辐射抗扰度)





优化电路设计





通过减少高频信号的回路面积,降低其发射的电磁波强度。采用多层电路板设计、合理布局元器件等方式,优化电路结构,提高电路的抗干扰能力





AC电源接口EMC及可靠性设计

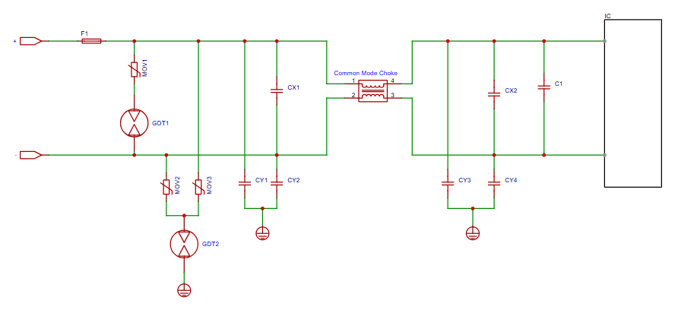

AC电源接口:

用于连接外部220V交流输入。








型号

器件类型

使用位置

作用

封装

2R600L

GDT

电源接口

浪涌,防雷(户外产品,关注续流问题)

2RXXXL

14D561K/14D511K

MOV

电源接口

浪涌,防雷

14D

CMZ/CML

EMI 共模抑制器

电源接口

共模抑制

SMD





12V/24V车载电源接口EMC及可靠性设计

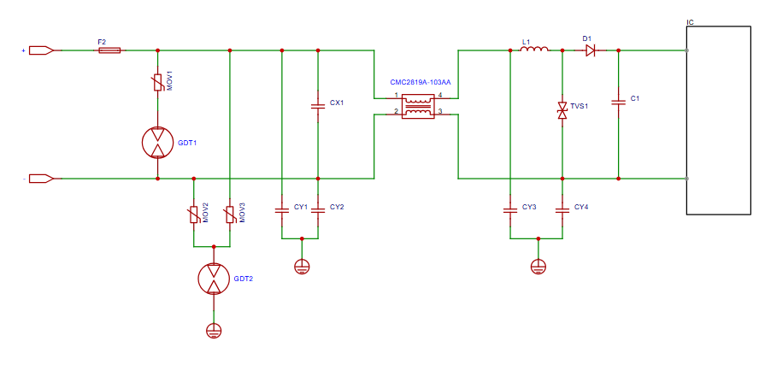

DC电源接口:

用于连接外部 12V/24V车载电源输入, 支持离线使用。








型号

器件类型

使用位置

作用

封装

2R600L

GDT

电源接口

浪涌,防雷(户外产品,关注续流问题)

2RXXXL

14D561K/14D511K

MOV

电源接口

浪涌,防雷

14D

CMZ/CML

EMI 共模抑制器

电源接口

共模抑制

SMD

SMBJ24CA/SMBJ33CA

TVS

电源接口

浪涌,抛负载

SMB





RS-232 接口EMC及热插拔可靠性设计





RS232接口:

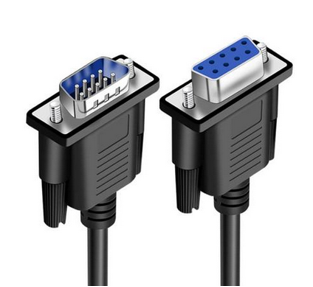

是常用的串行通信接口之一, RS232适用于短距离设备互联(如打印机、鼠标等),但需通过电平转换芯片(如 MAX232 )适配不同逻辑电平。








型号

器件类型

使用位置

作用

封装

P0220SCL

TSS

RS232接口

浪涌、静电

SMB

P3100SCL

TSS

RS232接口

雷击、浪涌、静电

SMB

PBZ1608A02Z0T

磁珠

RS232接口

消除高频干扰

1608





RS-485 接口EMC及热插拔可靠性设计

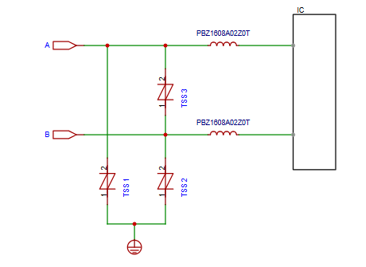

RS485接口:

RS-485是一种串行通信标准,可以支持多个设备通过同一条串行总线进行通信;且适用于中长距离通信,具有较好的抗干扰能力和数据传输稳定性。








型号

器件类型

使用位置

作用

封装

P0080SCL

TSS

RS485接口

浪涌、静电

SMB

PBZ1608A02Z0T

磁珠

RS485接口

消除高频干扰

1608





USB接口EMC及热插拔可靠性设计

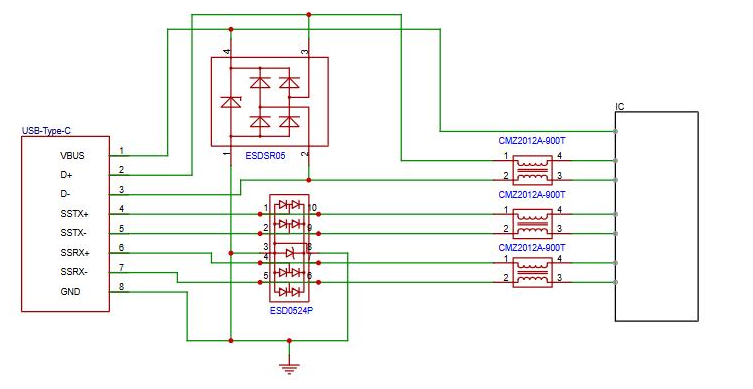

USB-Type-C接口:

USB接口具有高速数据传输能力,广泛应用于机器人与外部存储设备、传感器等的连接。其高速模式下的数据传输速率可达5Gbps,能快速传输大量数据,如机器人视觉图像数据具备即插即用特性,方便用户随时连接和更换设备,提高机器人使用的便捷性,在各类机器人应用场景中发挥着关键作用。








型号

器件类型

使用位置

作用

封装

ESD0524P

ESD

USB接口

浪涌、静电

DFN2510

ESDSR05

ESD

USB接口

浪涌、静电

SOT143

CMZ2012A-900T

EMI 共模抑制器

USB接口

共模抑制

2012





GPIO/UART/I2C接口EMC及热插拔可靠性设计





GPIO接口(通用输入输出):

用于连接传感器、执行器等外设,支持自定义编程控制。









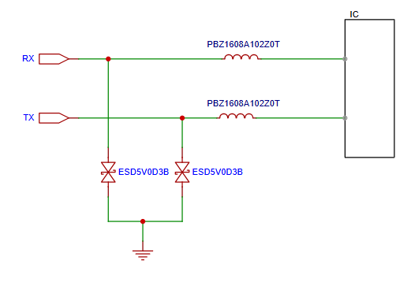

型号

器件类型

使用位置

作用

封装

ESD5V0D3B

ESD

GPIO接口

浪涌、静电

SOD323

PBZ1608A102Z0T

磁珠

GPIO接口

消除高频干扰

1608





使用高质量元器件





选用优质电容、电感等元器件,减少元器件自身带来的电磁干扰;高质量的元器件性能稳定,能够在一定程度上降低电磁干扰的产生,提高制氧机的整体电磁兼容性。


来源:电磁兼容之家
