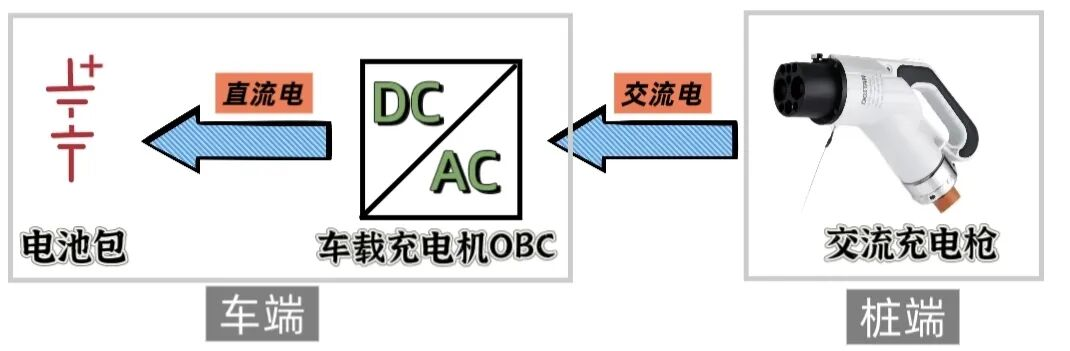

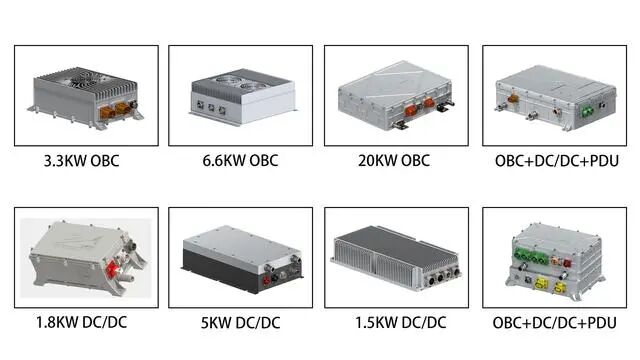

上图展示了交流充电时的能量流动逻辑，分为“桩端”和“车端”两部分， OBC核心功能:把交电变成高压直流给电池充电。

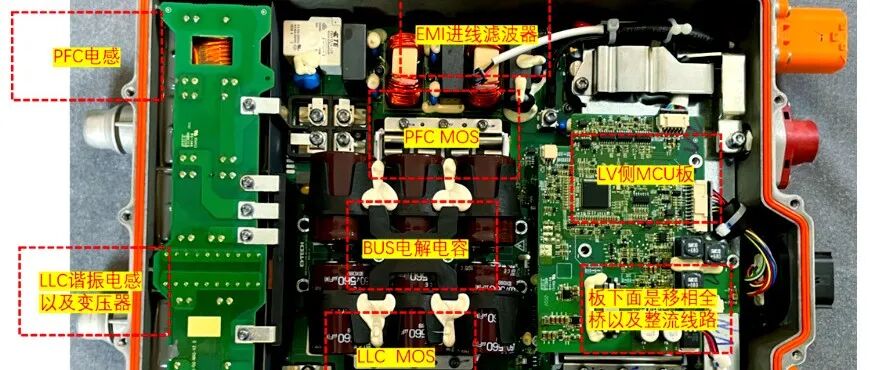

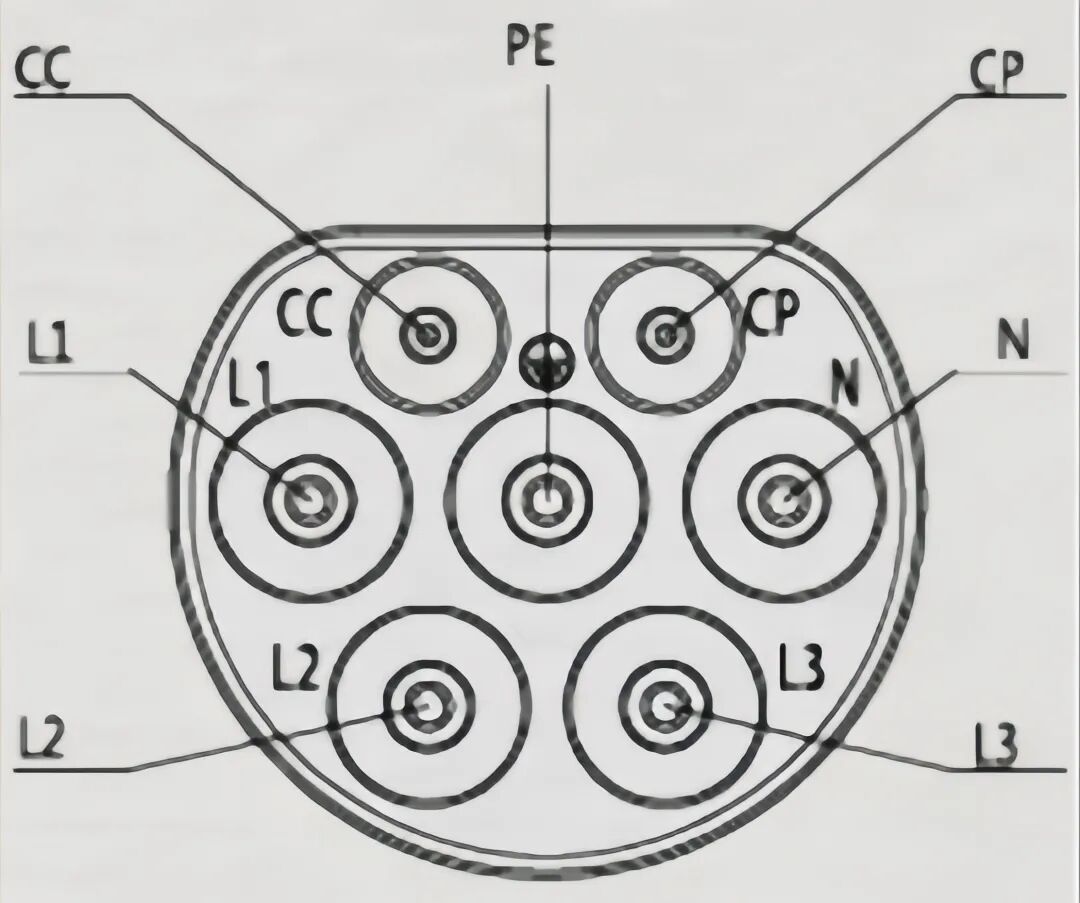

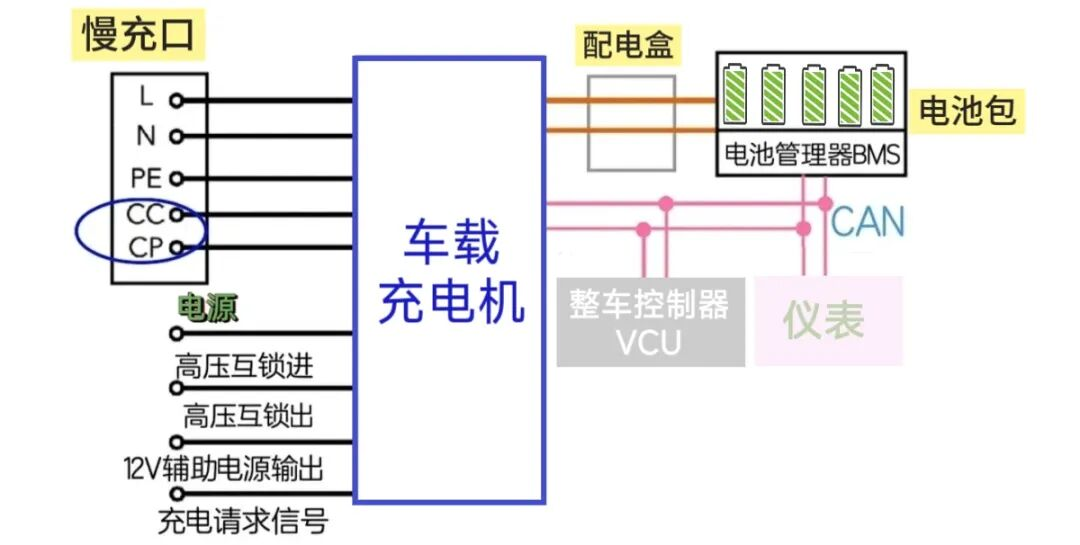

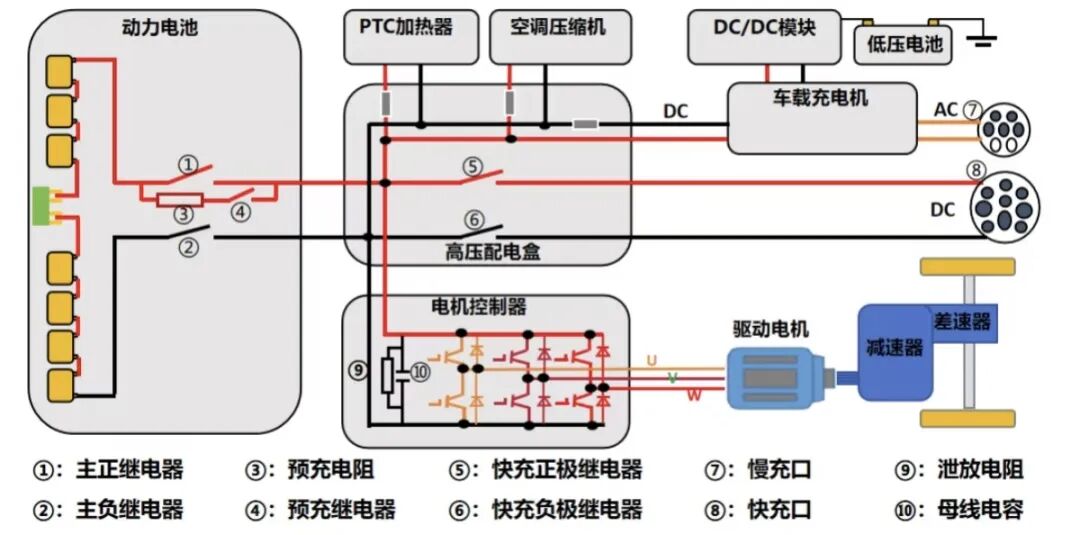

为便于理解OBC在整车系统中的关联，下图给出了整车系统框图，呈现了OBC在整车里的关系网络。 慢充口是OBC与外部交流充电设备的接 口 。L（相线）、N（零线）引入交流电 源；PE（保护地）保障电气安全；CC（连 接确认）、CP（控制引导）实现连接状态 检测与充电控制信号交互。 12V辅助电源为OBC内部电路供电；高 压互锁进/出用于高压系统异常检测与保 护；充电请求信号由相关控制单元发出， 使OBC进入充电状态。 注:CC、CP信号输入给谁检测是由系统决定的，不同的的车会有不同的设计，看具体车型线路。 转换后的直流电经配电盒 输送至电池包。BMS实 时监测电池状态（电压、电流、温度、 SOC等），并通过CAN总线传递给OBC、VCU 和仪表。OBC根据 BMS反馈调整充电参数，实现智能充电管 理。 我们来详细介绍一下每个环节以及OBC内部的部分部件和零件：

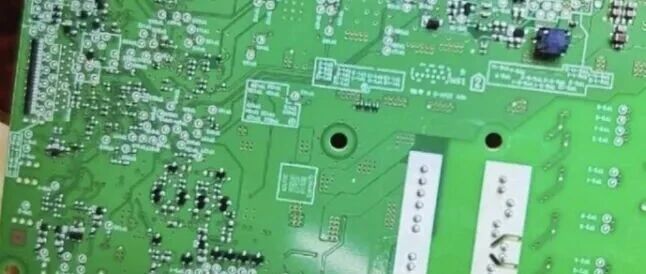

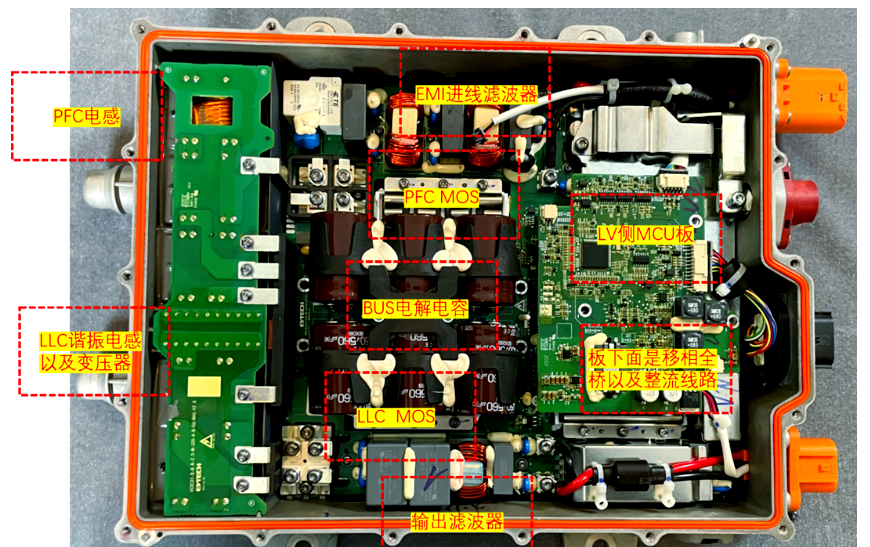

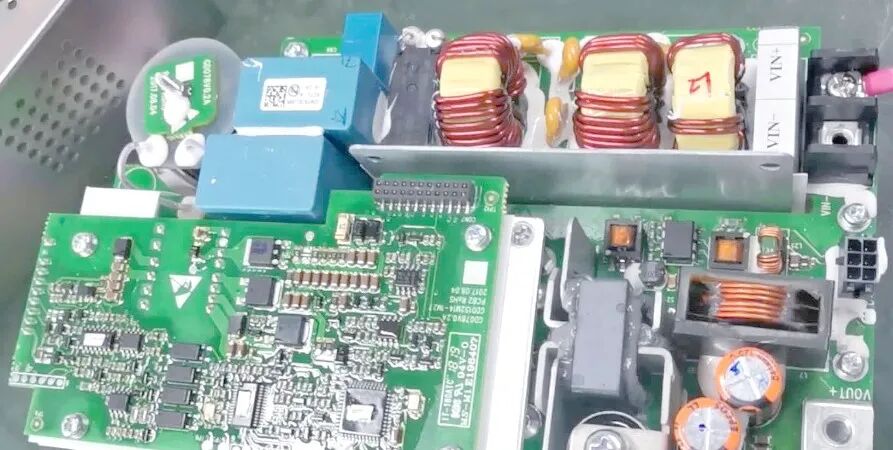

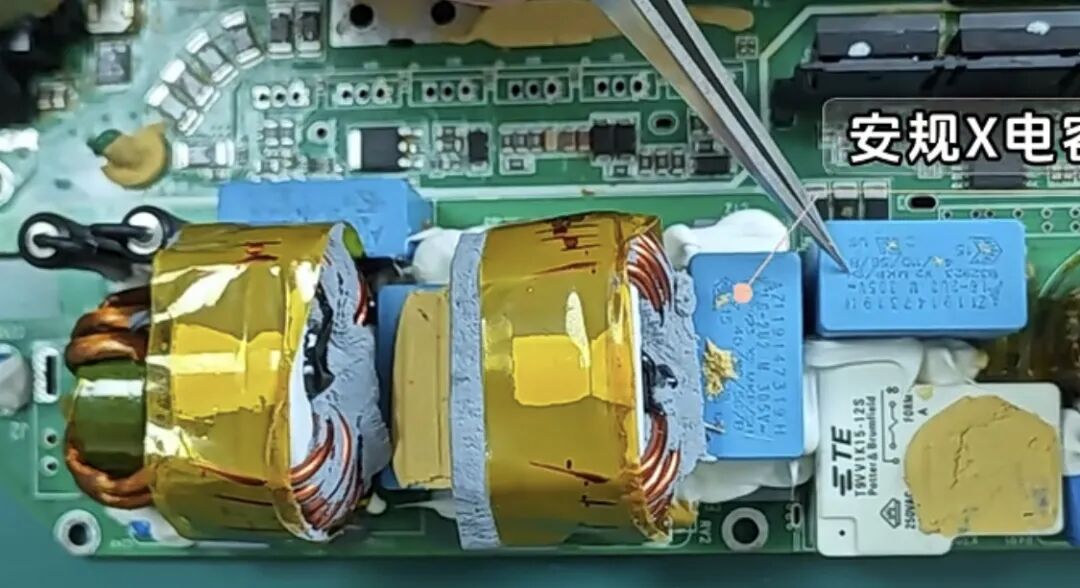

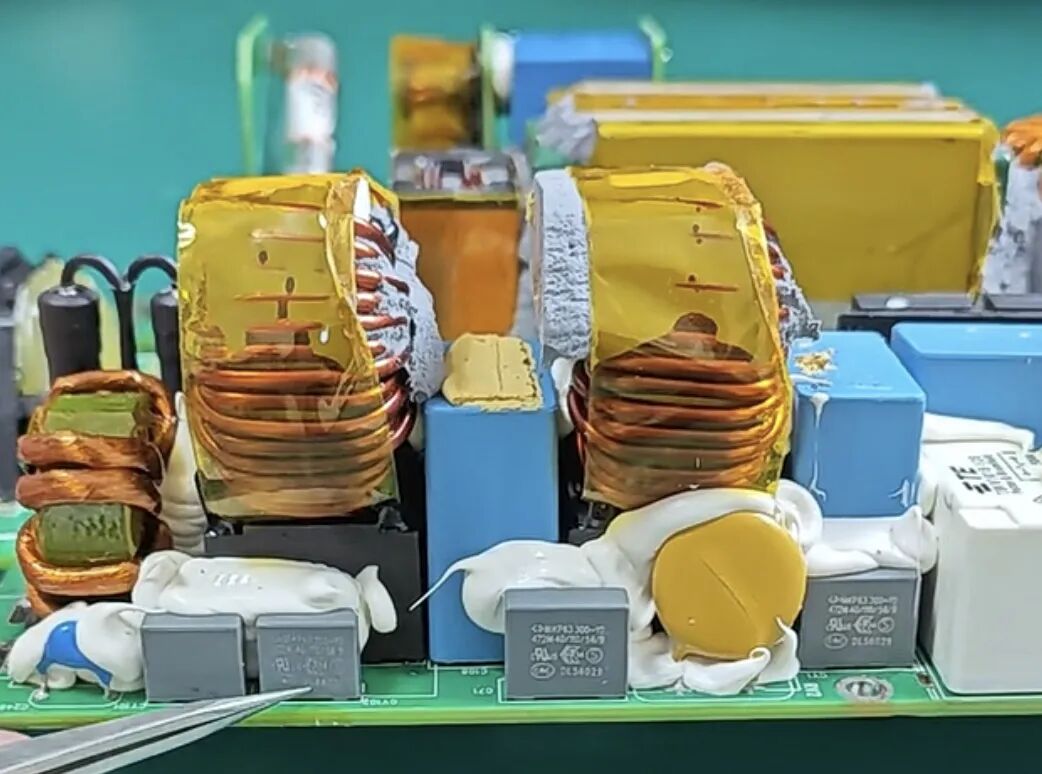

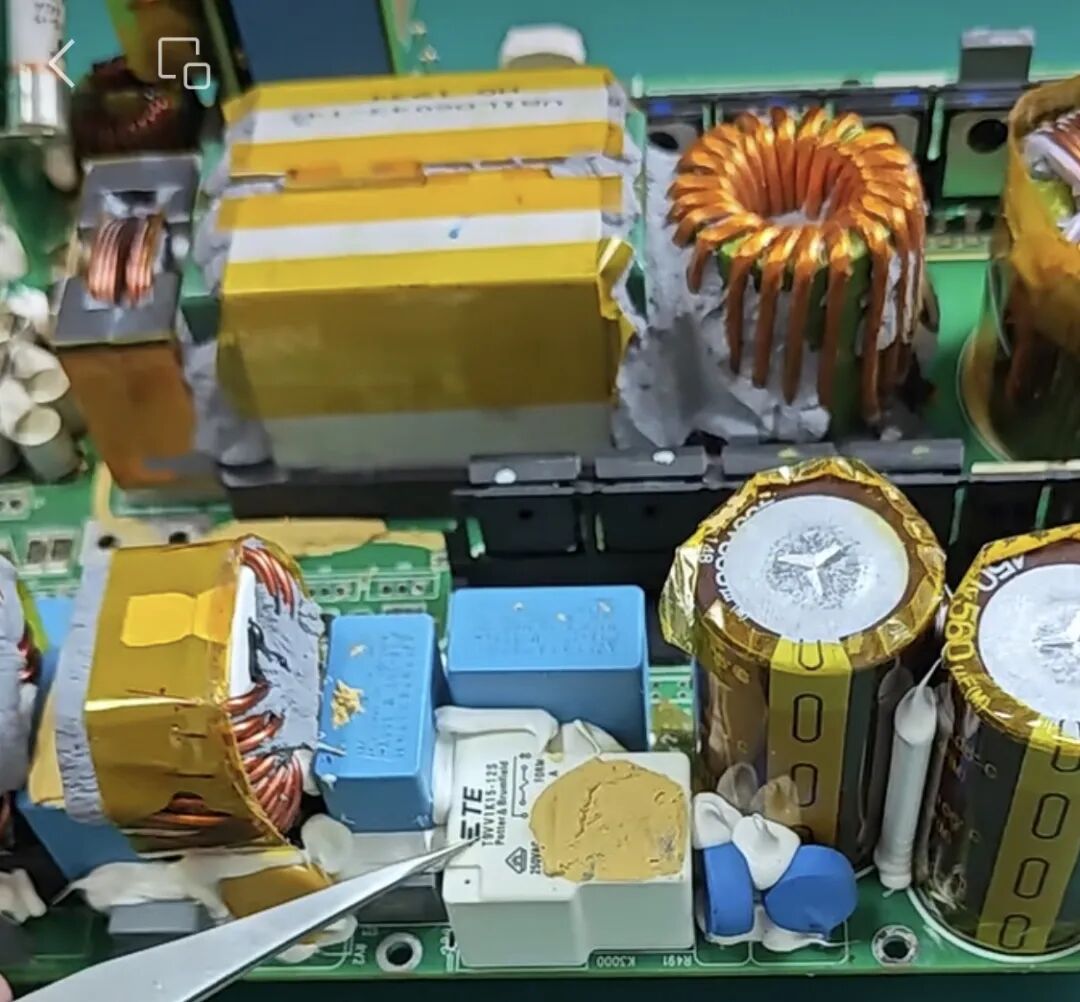

EMI滤波电路： 开关电源中输入端都有EMI滤波电路，一般由 X电容 （下图蓝色零件）、 Y电容 （下图灰色零件）和 电感 （下图有铜线的零件）组成。

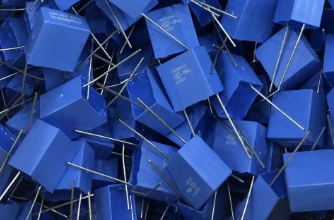

图- X电容

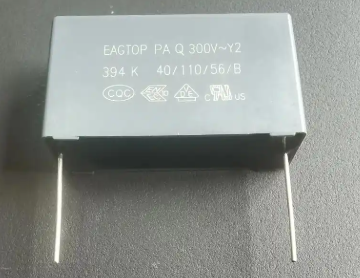

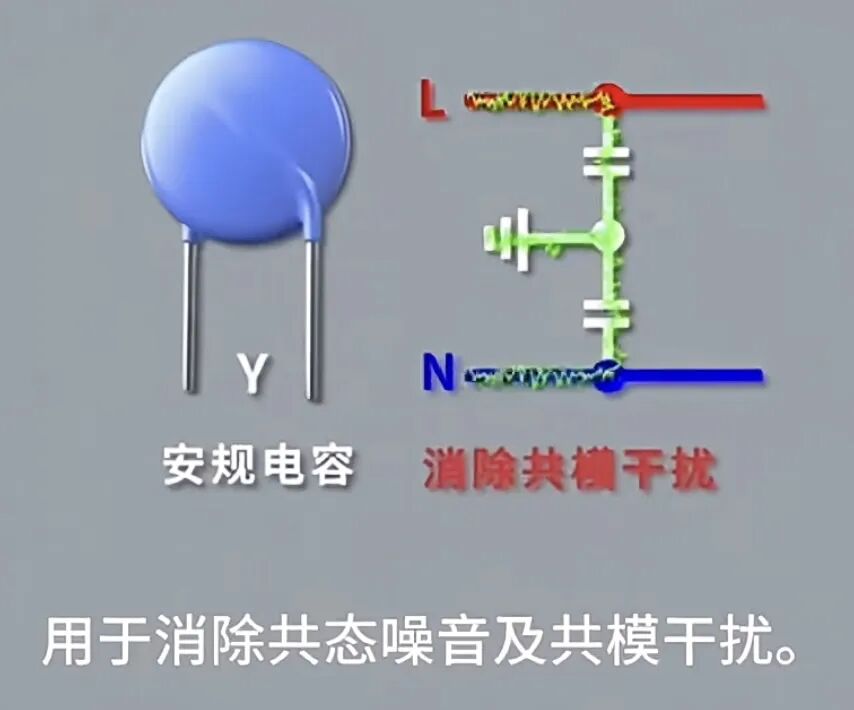

图- Y电容

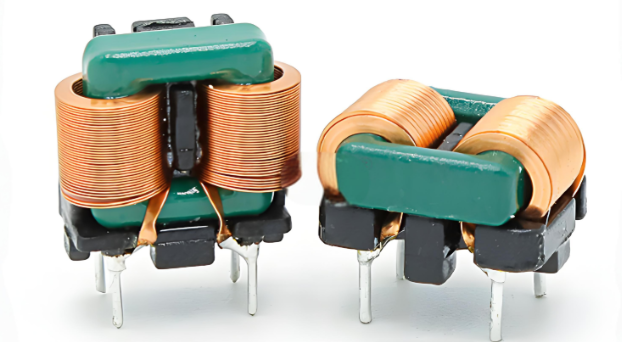

图- 共模电感
共模电感 (Common mode Choke)，也叫共模扼流圈，常用于 电脑 的开关电源中过滤共模的电磁干扰信号。在板卡设计中，共模电感也是起EMI滤波的作用，用于抑制高速信号线产生的 电磁波 向外辐射发射。共模电感实质上是一个双向滤波器：一方面要滤除信号线上共模电磁干扰，另一方面又要抑制本身不向外发出电磁干扰，避免影响同一电磁环境下其他电子设备的正常工作。
我们来继续聊EMI滤波的工作过程。交流220V进线为两根，一根为火线和零线，这两根线上产生的高频干扰信号为差模干扰信号 （方向相同，大小相反） 和共模干扰信号（ 方向相同，大小相等） 。

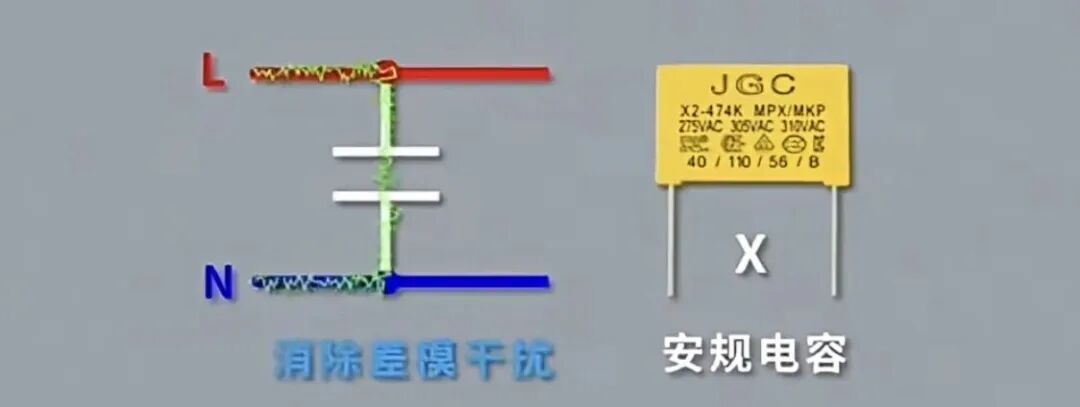

下面我们来看一下差模抑制的过程：接入X电容后，由于高频干扰信号频率高，电容的容量对高频干扰信号容抗小，这样差模干扰信号就通过了X电容构成回路，以 达到了抑制差模高频干扰信号的目的。这就是为什么可以看到有的开关电源有电感、X/Y安规电容组成的电路。如下图所示，X电容（安规电容）跨接在火零线之间，用于消除差模干扰及所谓的低通态噪音。

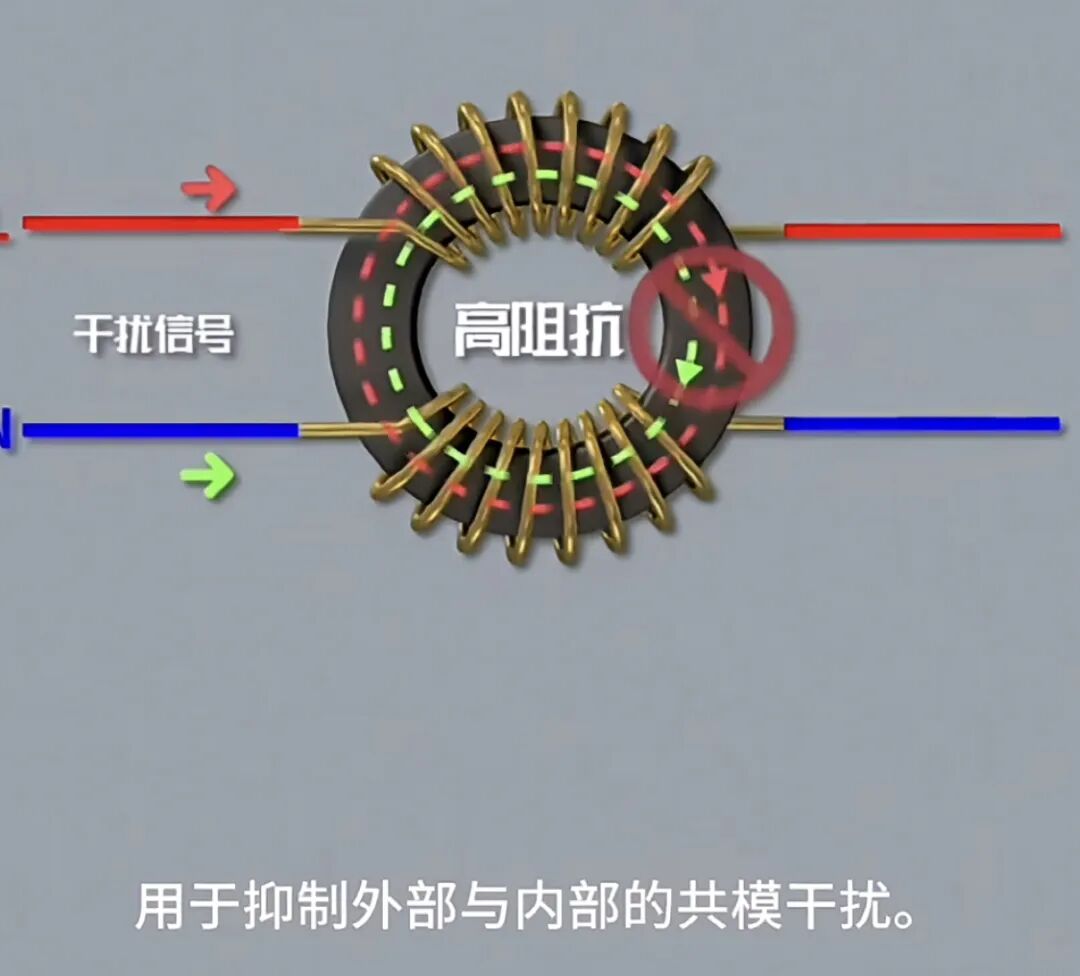

共模电感有两组线圈，分别与火线、零线串联，用于抑制外部与内部的共模干扰 。

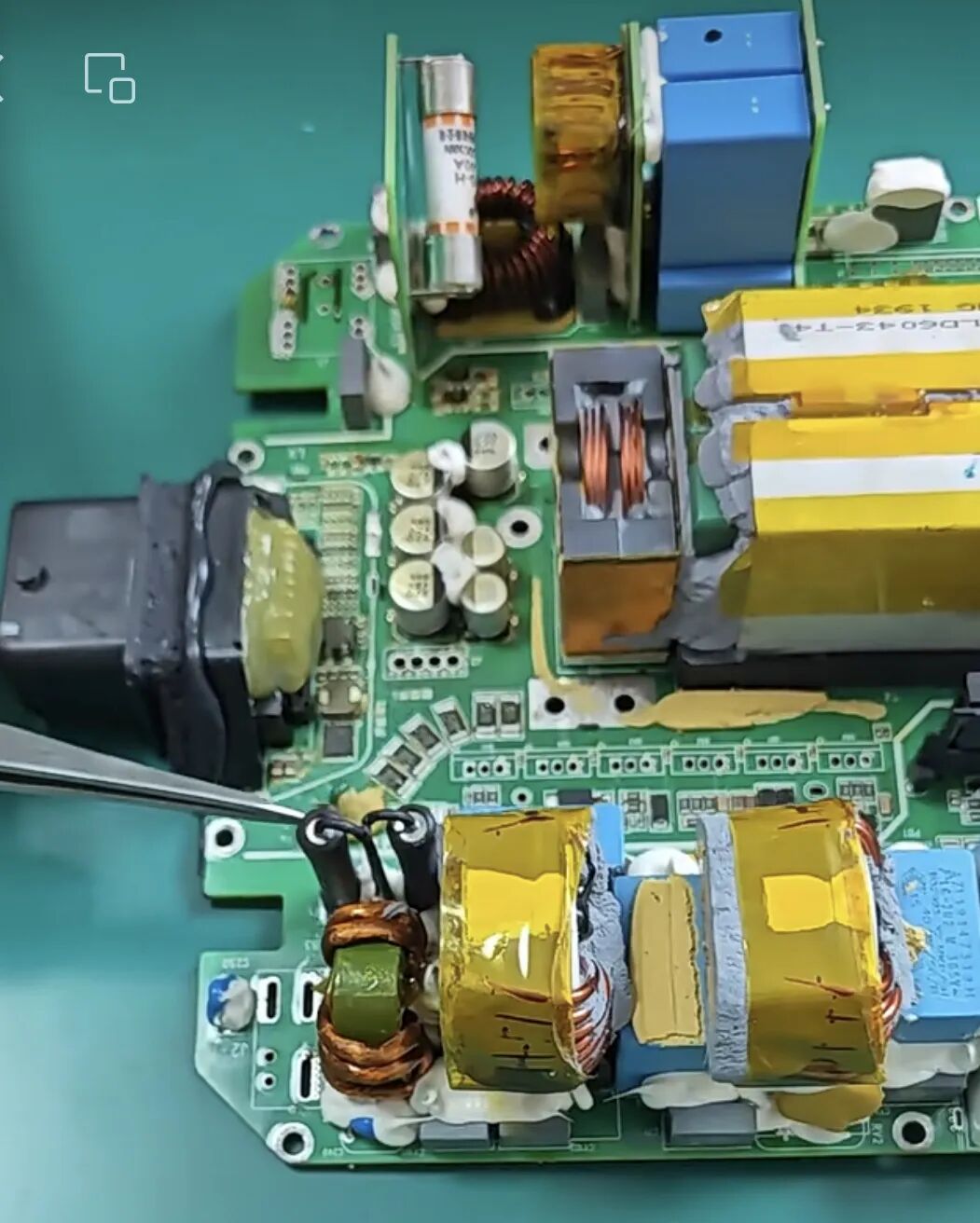

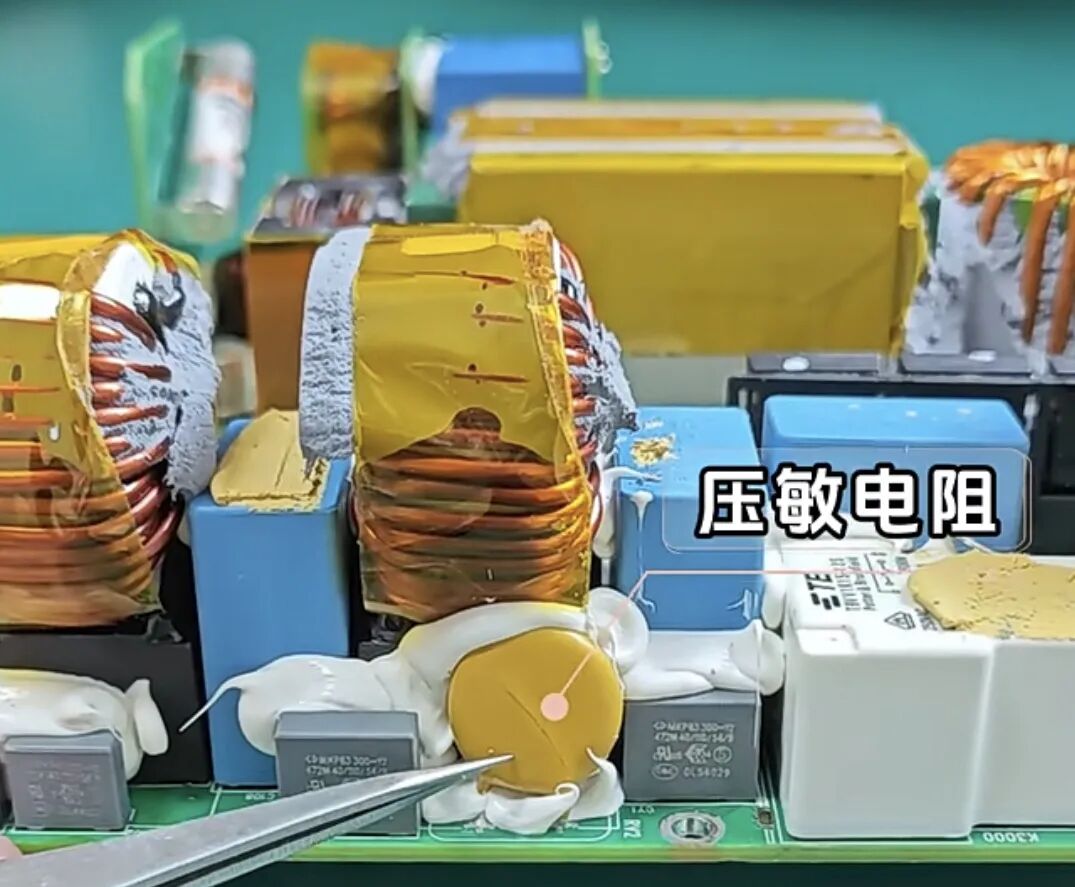

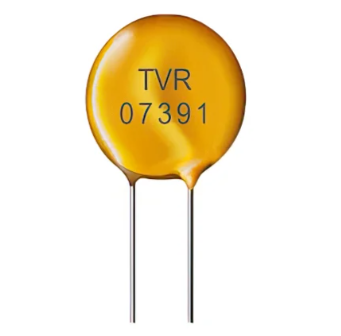

下面黄色圆形的是压敏电阻，“压敏电阻"是一种具有非线性伏安特性的电阻器件，主要用于在电路承受过压时进行电压钳位，吸收多余的电流以保护敏感器件。压敏电阻器的电阻体材料是半导体，它是一种限压型保护器件，利用压敏电阻的非线性特性，当过电压出现在压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。
一般情况下，压敏电阻器常常与被保护器件并联使用，在正常情况下，压敏电阻器两端的直流或交流电压应低于标称电压，即使在电源波动情况最坏时，也不应高于额定值中选择的最大连续工作电压，该最大连续工作电压值所对应的标称电压值即为选用值。

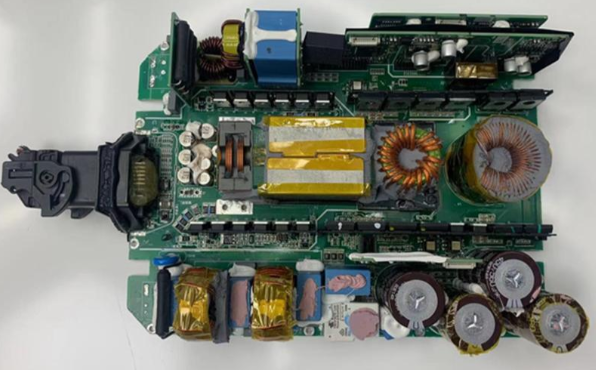

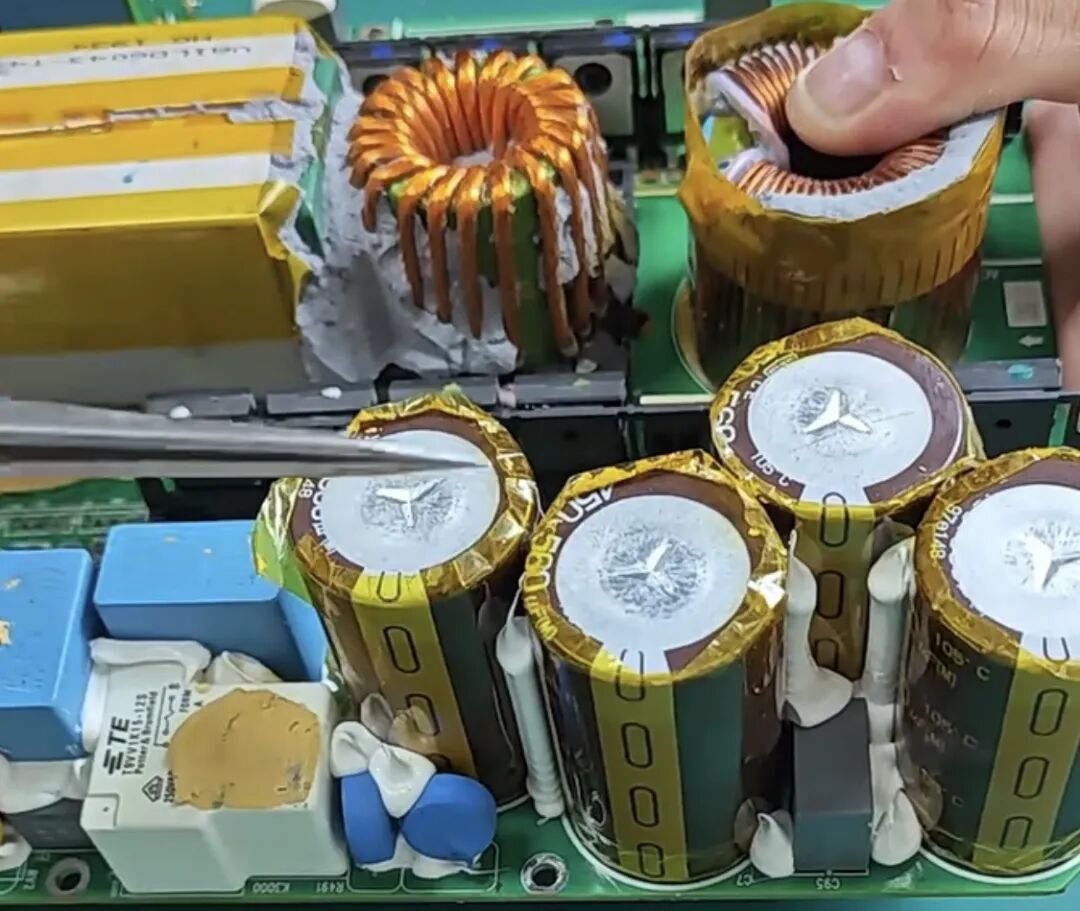

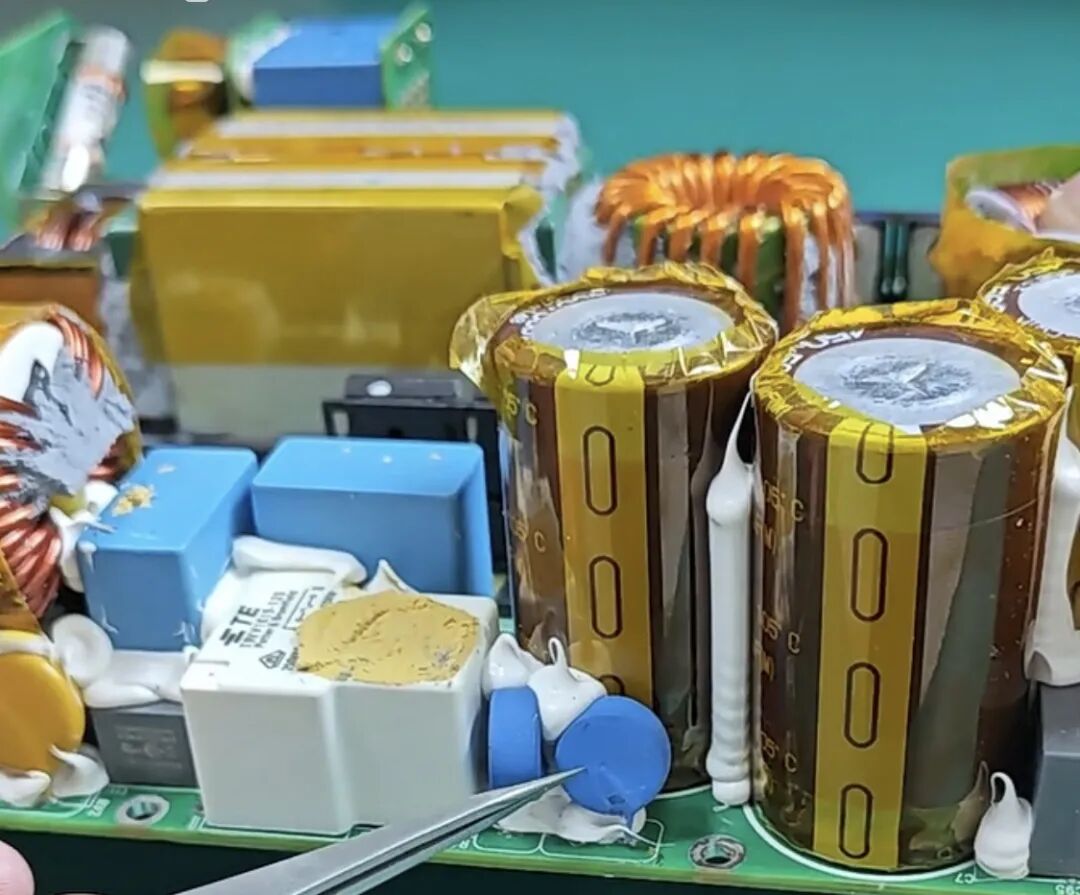

以下展示的分别是：保险丝、预充电阻和预充电路、电容、继电器。

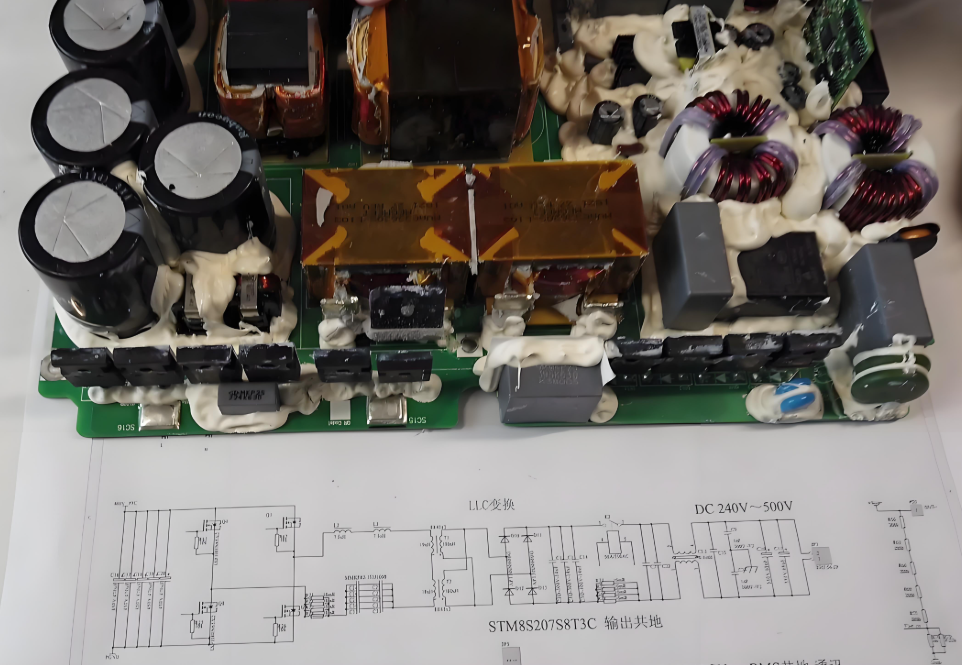

PFC(Power Factor Correction) 功率因数校正： 车载充电机（OBC）中的PFC（功率因数校正模块）是核心部件，主要负责将输入的交流电转换为直流电，并确保输入电流与电压同相位，提升功率因数。其设计需满足高效性、稳定性及安全性要求。PFC模块通过高频开关电路将输入的交流电转换为直流电，同时抑制高次谐波。在电动汽车充电系统中，PFC可提高电网利用率，减少能源损耗，并降低谐波对电网的污染。 车载充电机的AC-DC转换环节通常分为两步，PFC是第一步（前级），第二步通常是DC-DC变换环节，一般由LLC谐振变换器实现。LLC谐振变换器可将PFC输出的高压直流电转化为适合动力电池充电所需的低压大电流。它利用变压器漏感、励磁电感与谐振电容构成的LC谐振网络实现零电压开通，能降低开关损耗，提高整体转换效率。同时，该环节还可实现电气隔离，保障充电系统安全可靠运行，并通过控制算法精准调控输出电压和电流，实现恒压或恒流充电模式切换。
整流控制器 是用于控制整流过程的设备，可将交流电转换为直流电，并对整流过程进行精确调控，在电力电子领域应用广泛。以下是具体介绍：精确整流控制：通过精确控制MOSFET的导通和关断时机，替代传统二极管整流器，降低导通功耗，提高电源系统效率。 多种保护功能：具备过压、欠压、过温等保护功能，实时监控器件状态，提升系统安全性和可靠性。 支持多种工作模式：通常支持DCM（不连续导通模式）、QR（准谐振模式）、CCM（连续导通模式）等多种工作模式，适配不同电源拓扑结构。 远程控制与监测：部分整流控制器带有通讯接口，可实现远程控制与监测，能将工作状态、电流、电压等参数传输到控制计算机，便于集中监控。 工作原理：整流控制器一般通过检测输入和输出电压、电流的差异，控制外部MOSFET的开关状态。在正向电压时，控制N通道MOSFET导通；在反向电压时，切换到P通道MOSFET导通，从而实现高效整流。
OBC（车载充电机）的 功率管 核心采用碳化硅（SiC）功率器件，主要用于实现高效电能转换并提升系统功率密度。功率管的关键绩效指标如下：
高效电能转换：碳化硅MOSFET凭借低导通电阻和高速开关特性，可将充电效率提升至98%以上，相比传统硅基器件减少约20%的能量损耗。
高功率密度设计：第四代SiC MOSFET采用沟槽结构，实现更紧凑的模块化设计，适用于高功率密度OBC（如22kW以上快充）。
双向充电功能：支持V2G（车辆到电网）和V2V（车辆到车辆）功能，通过双向拓扑结构实现电能双向流动。
