日本尼得科(NIDEC)“三合一”电驱:Ni150Ex技术细节拆解

5月前浏览453

01

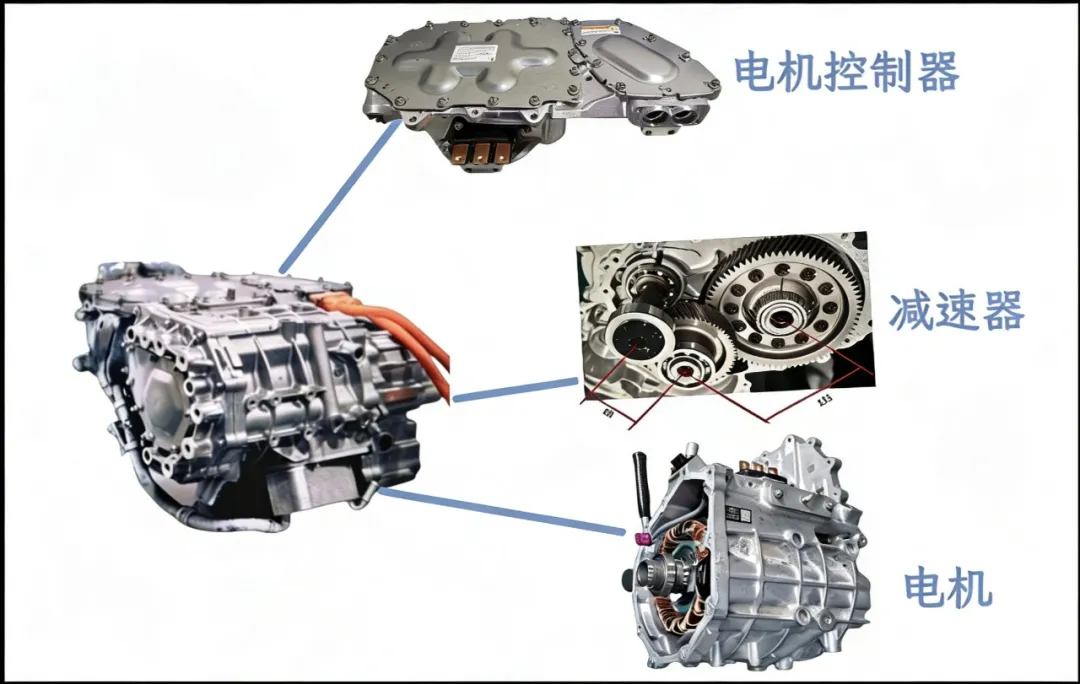

电驱系统组成



NIDEC电驱动系统由电机、控制器、减速器组成。


02


电机控制器拆解分析

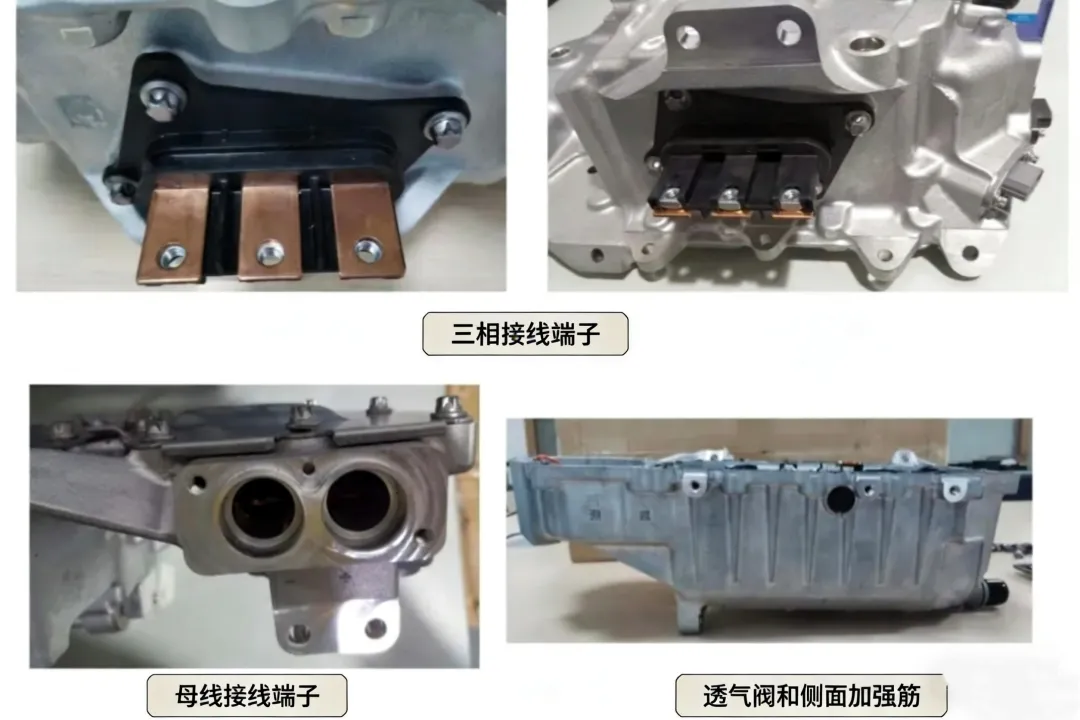

一、外部接口
电机控制器的外部接口是其与整车系统交互的核心通道,下图展示了三类关键外部接口:三相接线端子是控制器向驱动电机传输三相电流的“动力主干道”;母线接线端是连接动力电池的高压接口;同时还配备了透气阀(平衡壳体内外气压)与加强筋(强化壳体结构)的辅助功能设计。

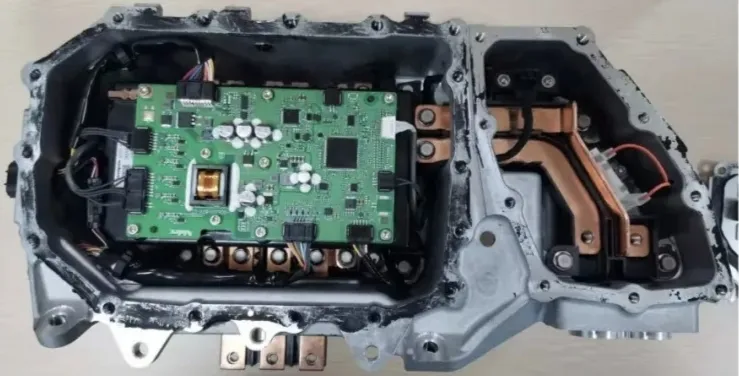

二、内部布局

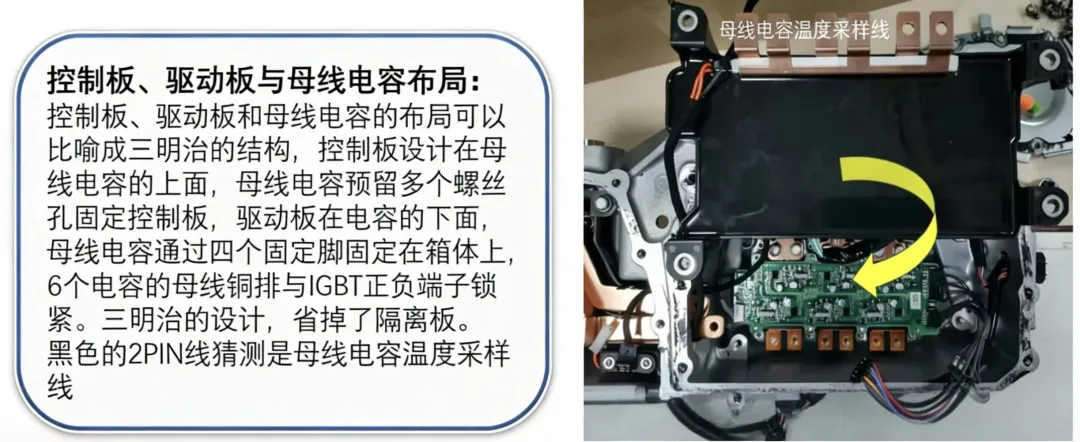

打开电机控制器的上盖后,就能看到它的内部整体布局:三相线的出线设计得比较短,能节省一定成本;母线则是从侧边引出的,这种布局应该是基于“电机-电控-减速器三合一”集成方案的妥协,因此单独增加了母线接线盒。不过目前能看到的是,不管是母线还是三相线都没加装磁环(用于抑制电磁干扰),至于电机侧是否补充了磁环,还需要进一步确认。

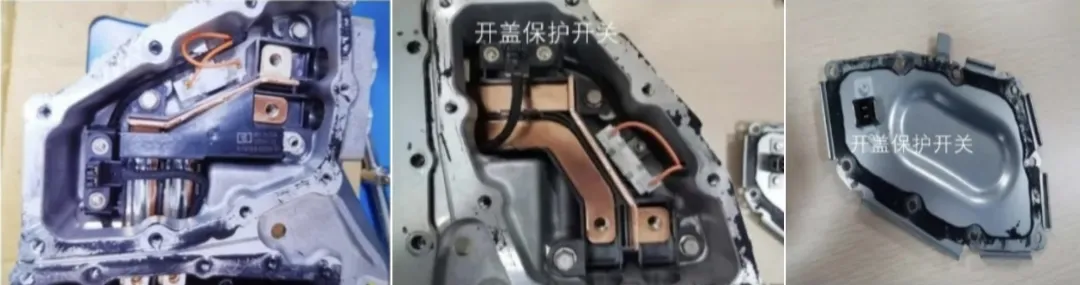

1.母线接线仓
电机控制器的母线接线仓内部集成了母排、塑料支架(起到固定与绝缘防护作用),同时还配备开盖保护开关——这个开关是安全设计的一部分,当接线仓上盖被打开时,它会触发断电保护,避免操作过程中发生高压触电风险。

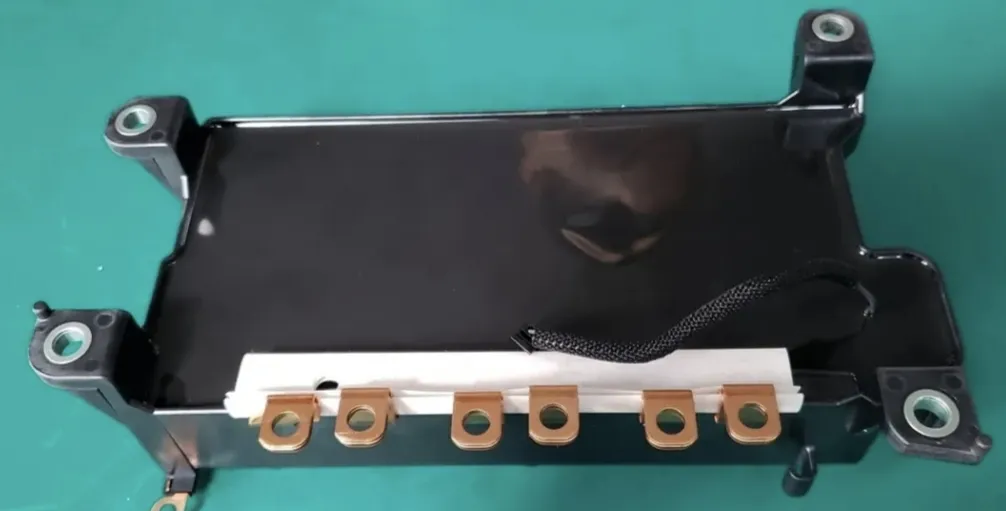

2.母线电容
该电机控制器所采用的母线电容为 Nichicon产品,具体型号为EM601122D1UA1HZ,其规格为耐压600VDC、容值1200μF。


补充:母线电容参数与选型分析

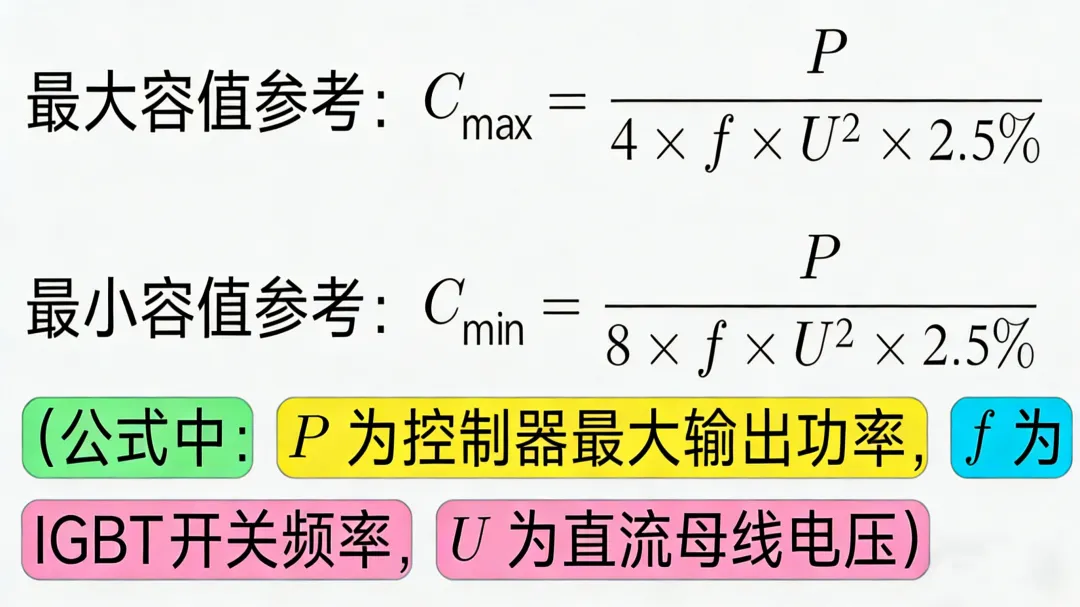

从母线电容的选型逻辑来看,其容值需匹配控制器的功率、开关频率等参数,常用的工程估算公式如下:

结合该尼得科控制器的参数推算,其母线电容的合理选型范围为780μF-1560μF。
3.控制板
主控芯片采用瑞萨汽车级MCU(型号RH850/C1M单核MCU,具体为R7F701271EAFP),该芯片内置旋转变压器/数字转换器(RDC)、增强型电动机控制(EMU)单元,还提供了RH850/C1H双核型号(R7F701270EABG);同时RH850/C1X系列符合ISO26262安全规范,达到最高安全等级ASILD。

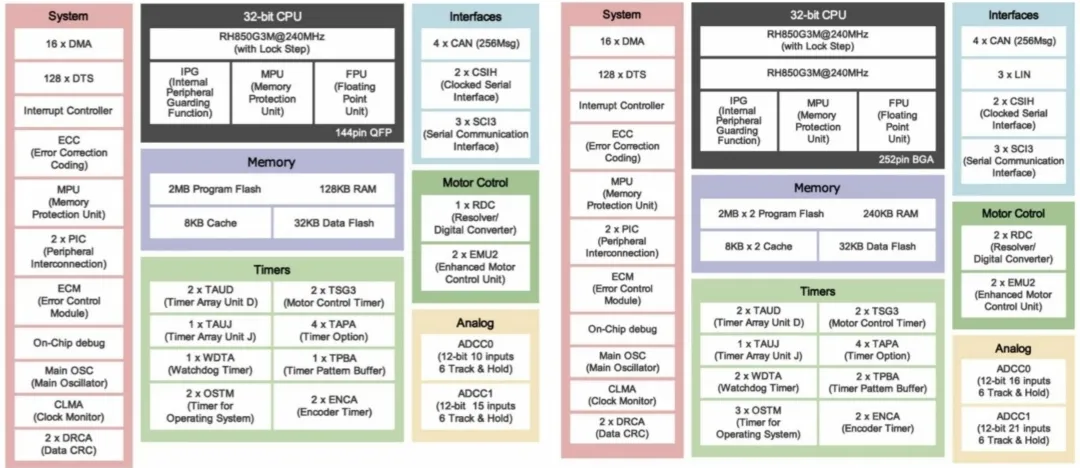

MCU架构框图:

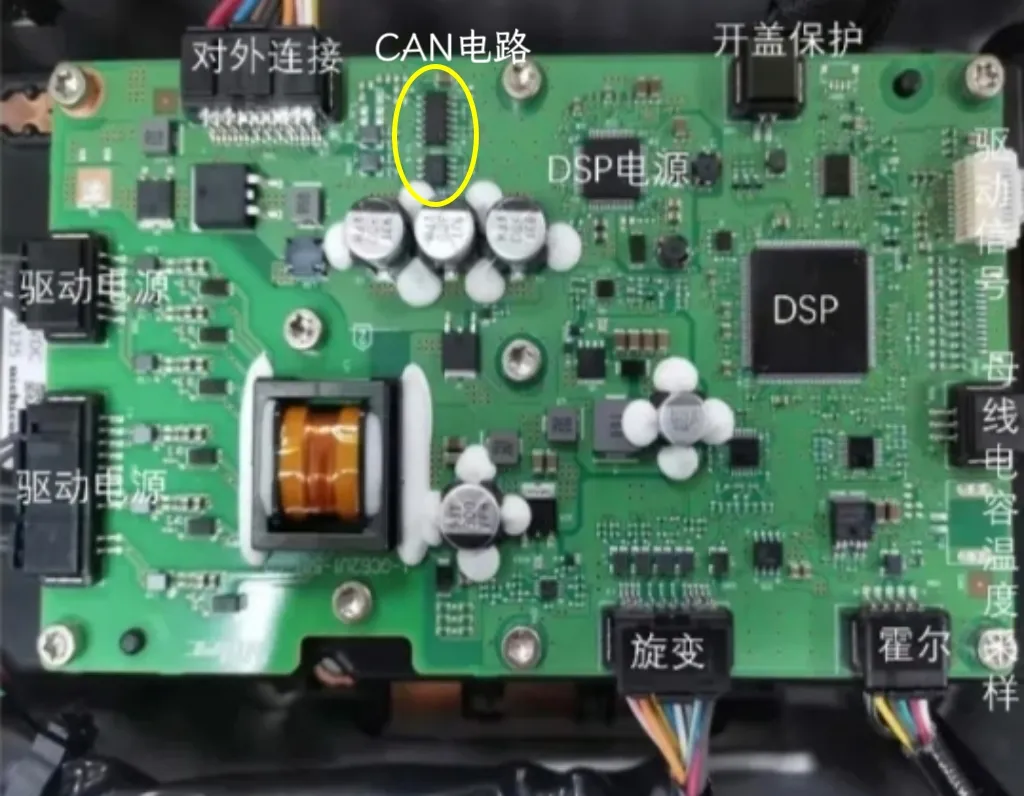

正面:
①控制板上使用多个接插件,但从接插件上的功能引脚上可以看出,都采用了防呆设计;
②信号的进出都进行了处理,除了CAN、和旋变信号,驱动电源接口,霍尔和开盖保护也都增加了共模电感进行处理,驱动信号与驱动反馈信号都增加了磁珠,提高了抗干扰能力,也有利于EMC测试的通过;
③CAN电路靠近对外连接端子。

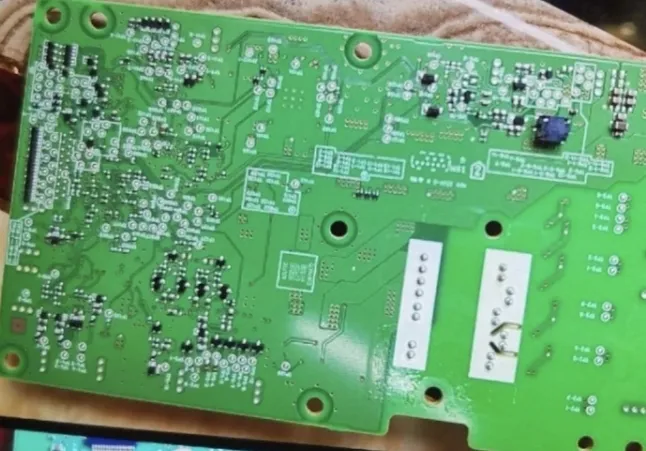

背面:

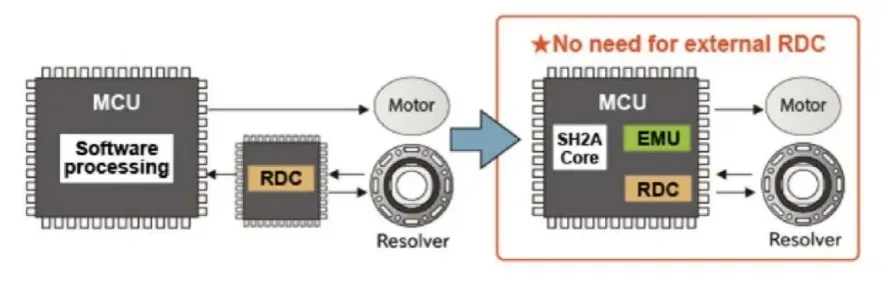

集成旋变变压器框图
省去外部RDC模块,通过MCU内置的专用硬件(EMU+RDC)提升信号处理的速度与可靠性。

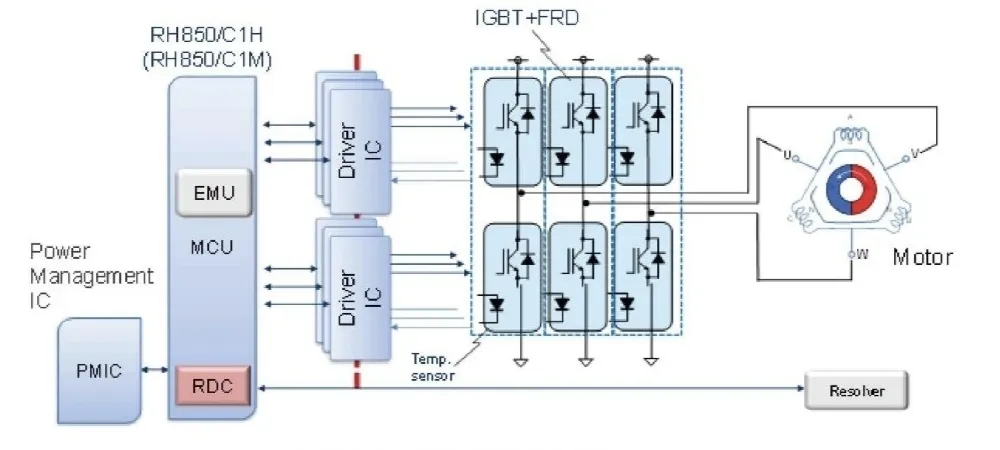

系统框图

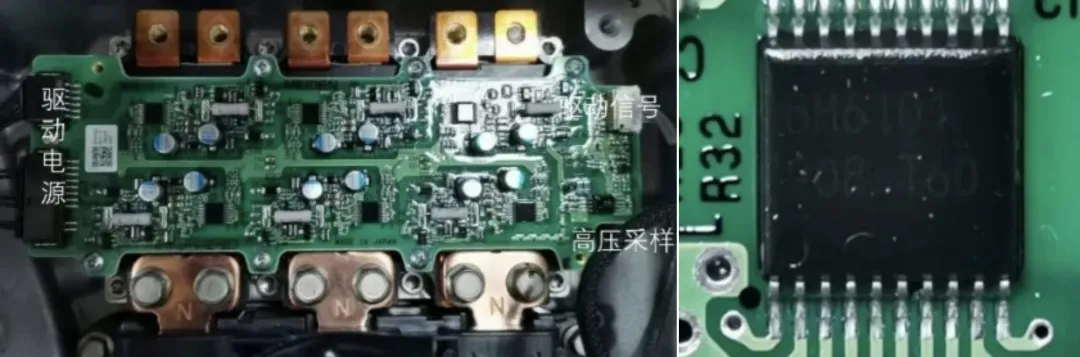

3.驱动板
驱动电源由控制板提供,驱动板上只有驱动电路和高压母线采样电路,驱动信号和驱动电路反馈信号通过白色接插件与控制板进行对接。驱动电路方案采用的是ROHM的驱动芯片,型号为BM6101FV-C。

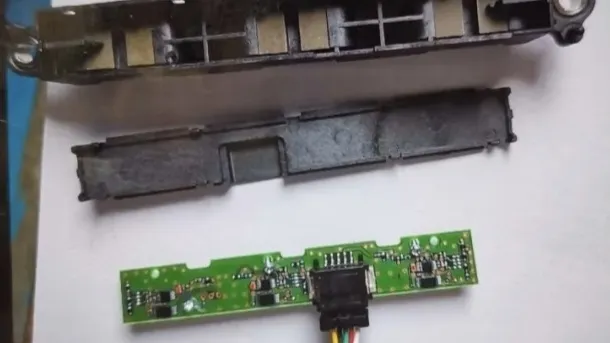

控制器上没有使用母线霍尔,三相采用了三个霍尔。

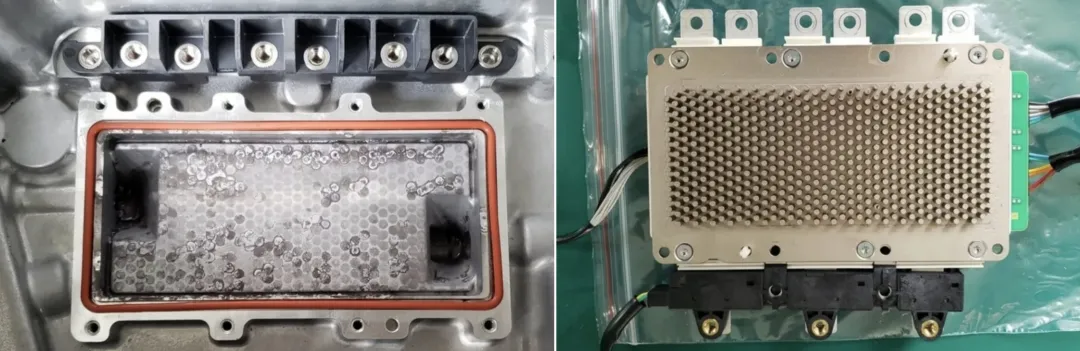

驱动桥背面的冷却散热。


03


电机拆解分析

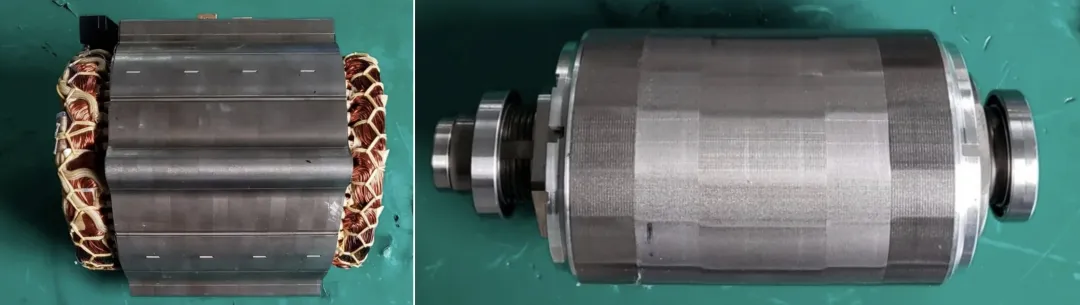

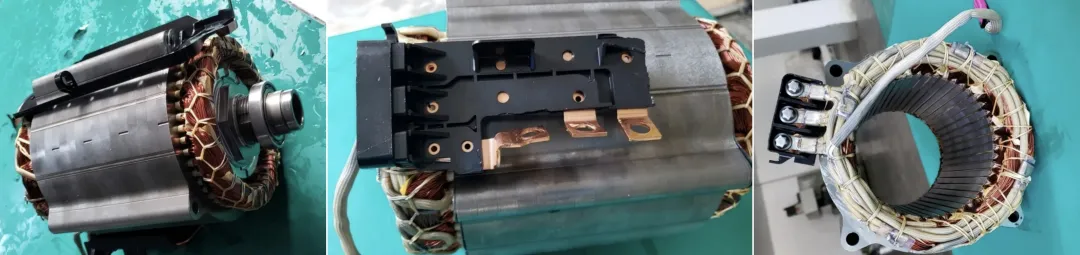

一、电机定子
Ni150Ex为永磁同步电机,定子绕组为圆线,定子采用螺栓固定,底端部止口定位。

二、电机转子


三、旋变变压器

位置检测单元,集成于电机端部,用于实时采集转子位置信号并传输给电控模块,是电机精准控制的关键传感器。


04

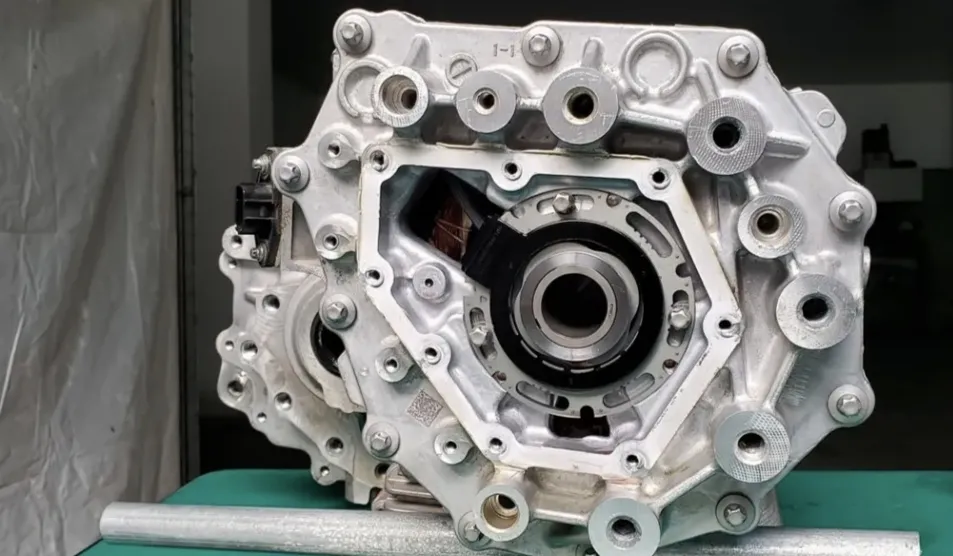

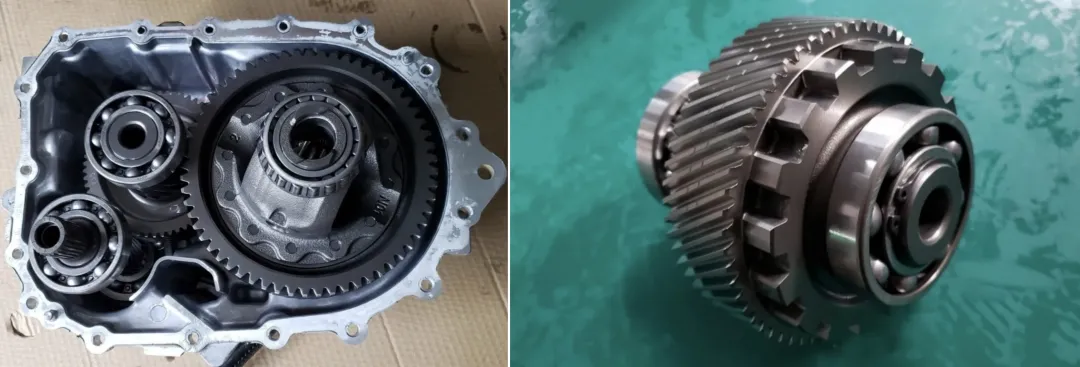

减速器



为三合一系统的传动模块,通过齿轮组实现动力减速增扭,是将电机转矩传递至输出端的核心部件
说明:本文来源网络;文中观点仅供分享交流,不代表本公 众号立场,转载请注明出处,如涉及版权等问题,请您告知,我们将及时处理。


来源:电力电子技术与新能源
