2026 年开年以来，新能源汽车产业迎来多重技术突破，作为热管理系统核心部件的无刷直流电子水泵，更是站上了技术升级与市场爆发的双风口。

高工智能汽车研究院数据显示，2025 年中国新能源乘用车电子水泵总上车量达 2255.77 万个，单车平均配置约 1.81 个，同比增长 16.91%，而随着 800V 高压平台、油冷电驱、固态电池等新技术的落地，2026 年无刷直流电子水泵正朝着高压适配、高效集成、智能控制、极端可靠性四大方向加速迭代。与此同时，T/CASME 1603—2024《新能源汽车用电子水泵总成技术条件》团体标准的正式实施，为行业发展划定了技术规范与质量底线。

在市场需求激增与行业标准趋严的双重背景下，深入掌握无刷直流电子水泵的设计、研发与量产逻辑，成为新能源汽车热管理领域从业者的核心竞争力。本文将从应用原理、核心场景、产业价值出发，详解其设计实操全流程，并结合行业最新技术趋势，为从业者推荐一套可直接落地的工业级设计教程。

01
无刷直流电子水泵的核心应用原理

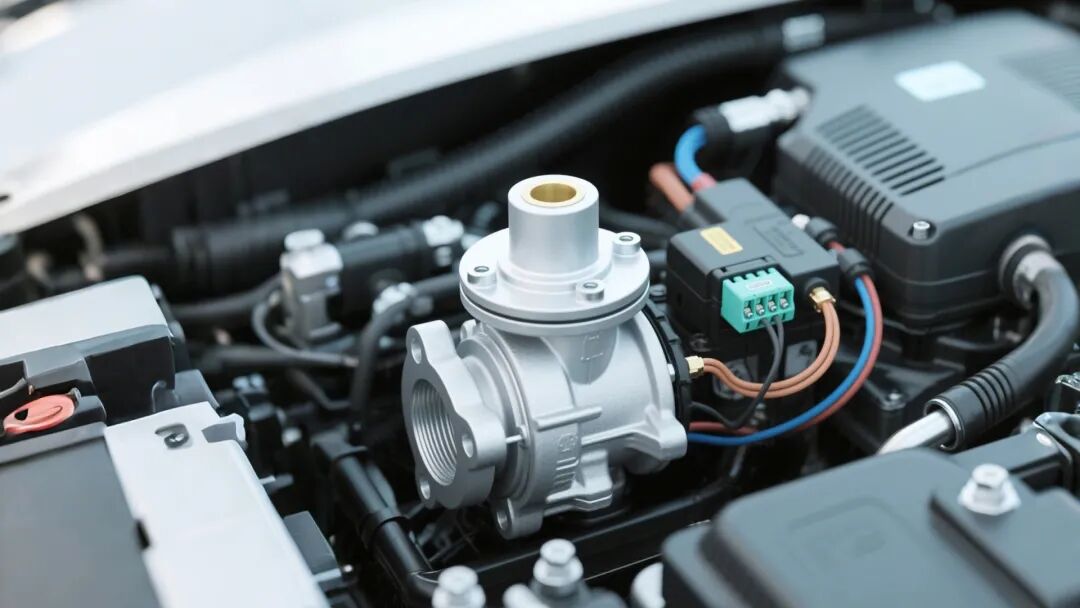

无刷直流电子水泵是融合电机技术、流体机械、密封技术与智能控制的一体化产品，其核心区别于传统机械水泵的关键，在于采用无刷直流电机（BLDC）作为动力源，摒弃了传统电机的电刷与换向器结构，通过电子换向实现电机的高速稳定运转，这也是其适配新能源汽车高要求、长寿命使用场景的核心原因。

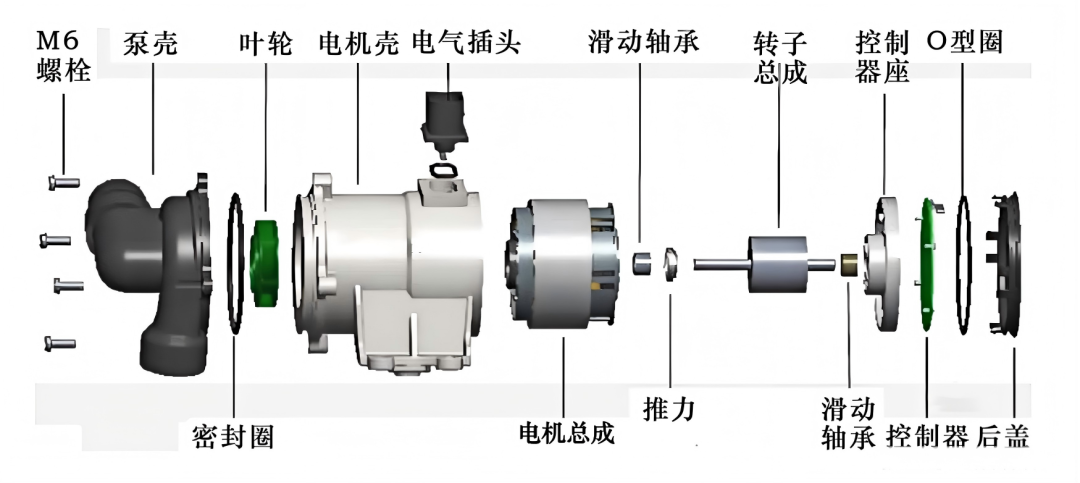

从工作原理来看，无刷直流电子水泵主要由无刷直流电机、叶轮、泵体、密封系统、控制器五大核心部分组成。电机接收控制器的电信号后，通过电子换向器控制定子绕组的电流方向，产生旋转磁场，带动永磁体转子高速转动，转子与叶轮同轴连接，叶轮的旋转在泵体内形成压力差，实现冷却液的吸入与排出，完成热量的传递与交换。相较于传统有刷水泵，无刷直流电子水泵采用电子换向技术，彻底解决了电刷磨损、火花产生的问题，配合陶瓷轴承、滑动轴承等耐磨部件，电机转速可轻松达到 7000rpm 以上，部分高速款型甚至突破 8000rpm，且设计寿命可达 5 年以上。

在技术升级的当下，新一代无刷直流电子水泵还融入了智能控制与多物理场协同技术。控制器集成预驱、电源管理、CAN FD 通信功能，可实现与整车热管理系统的实时联动，从传统 PID 控制升级为模型预测控制（MPC），能根据电池、电驱、座舱的实时温度需求精准调节水泵流量与转速，实现按需供流。同时，磁力耦合传动技术的应用，让水泵实现零泄漏运行，配合铝合金 + PPS 复合外壳与冷媒适配密封件，可满足 - 40℃至 175℃的宽温域工作要求，适配新能源汽车复杂的使用环境。

02
无刷直流电子水泵的核心应用场景

随着新能源汽车技术的不断升级，无刷直流电子水泵的应用边界正从传统的电池冷却、电驱冷却，拓展至全域热管理、超充桩液冷、氢燃料电池循环等多个场景，成为新能源汽车全产业链的核心散热部件，且单车搭载量呈现持续增长趋势，未来将从当前的 1.81 个增至 3-5 个。其核心应用场景主要分为整车应用与产业延伸应用两大板块：

新能源汽车整车全域热管理场景

这是无刷直流电子水泵的核心应用领域，根据冷却对象的不同，可分为四大细分场景，且不同场景对水泵的性能参数要求各有侧重。电池热管理是最核心的场景，针对动力电池的充放电散热与低温预热需求，要求水泵流量精度 ±2%，快充时能将电池温差控制在 ±2℃以内，固态电池配套水泵还需满足 - 40℃无辅助冷启动的要求；电驱系统冷却则随油冷电驱的普及迎来技术升级，双联电子泵成为主流，集成高低压双回路，高压路负责油冷、低压路负责水冷，支持独立调速与故障冗余，满足扁线油冷电机的高功率散热需求；座舱热管理主要为暖风、空调系统提供冷却液循环，要求水泵低噪音（NVH≤35dB）、高水力效率，提升驾乘体验；发动机冷却则主要服务于插电混动、增程式车型，12V/48V 混动高效泵可将车型热机时间缩短 20%，实现亏电油耗的优化。

新能源汽车产业延伸应用场景

随着 800V 高压快充、兆瓦级闪充技术的落地，无刷直流电子水泵的应用从整车延伸至充电基础设施，超充桩液冷成为新的增量场景，800V 高压快充专用泵额定电压覆盖 400-800V，峰值功率 300-500W，流量 6000-8000L/h，可实现毫秒级响应，适配闪充时的瞬态散热需求。同时，在氢燃料电池汽车、储能电站领域，无刷直流电子水泵也成为核心部件，氢燃料电池循环系统配套水泵需满足耐氢脆、零泄漏的要求，储能电站温控水泵则侧重大流量、高可靠性与长周期运行。

集成化热管理模块场景

系统集成化是新能源汽车热管理的核心发展趋势，无刷直流电子水泵与多通阀、流道板、膨胀壶集成形成的集成式热管理模块（i-TMM），已成为 15-20 万级主流车型的标配。该模块可减少整车管路 30%、体积 25%，系统效率提升 15%，对水泵的小型化、高集成度、与其他部件的适配性提出了更高要求，也成为水泵设计的重要方向。

03
无刷直流电子水泵的产业核心价值

在新能源汽车产业向高渗透率、高技术含量发展的当下，无刷直流电子水泵不仅是热管理系统的“心脏”，更成为整车能效提升、技术升级与安全保障的核心抓手，其产业价值体现在整车、产业链、行业标准三大层面，同时推动了相关技术的跨界融合与创新。

提升整车能效与续航，保障行车安全

新能源汽车的续航与安全始终是产业发展的核心痛点，而温度是影响动力电池、电驱系统性能与寿命的关键因素。无刷直流电子水泵通过精准的流量与转速控制，实现对核心部件的精细化温控，避免电池过充过放时的温度过高，同时在低温环境下完成电池预热，让动力电池始终工作在 15-35℃的最佳温度区间，不仅能提升电池的充放电效率，延长电池使用寿命，还能将整车能耗降低 5% 左右，间接提升整车续航里程。

此外，无刷直流电子水泵的无故障运行与故障自诊断功能，能实时监控流量、压力、温度参数，实现故障预警与冗余切换，满足 ISO 26262 ASIL-B/D 功能安全要求，从部件层面保障整车的行车安全。

推动新能源汽车产业链的技术升级与本土化

此前，新能源汽车核心热管理部件长期被外资企业垄断，而随着无刷直流电子水泵市场的爆发，本土企业凭借技术创新与成本优势实现了弯道超车。

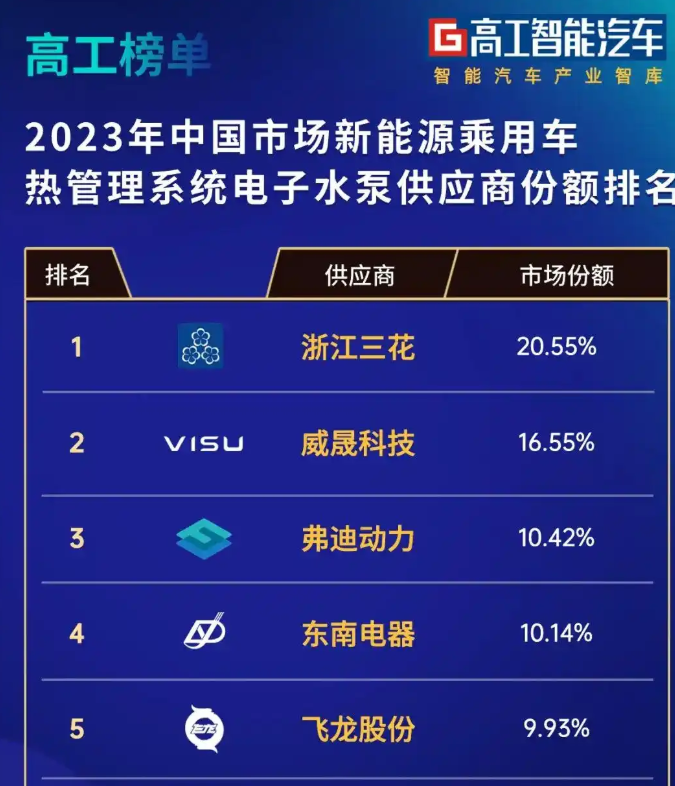

高工智能汽车研究院数据显示，浙江三花、威晟科技、飞龙股份等本土企业的市场份额合计高达 72.68%，成为市场的主导力量。无刷直流电子水泵的技术研发，推动了国内电机制造、流体仿真、密封材料、智能控制等上下游产业的协同升级，例如第三代半导体（SiC、GaN）在水泵控制器中的应用，提升了电机的能效与功率密度；高牌号钕铁硼转子、陶瓷轴承的国产化，降低了核心部件的采购成本；CFD 流体仿真、电磁仿真技术的普及，让水泵设计更具科学性与落地性。同时，本土企业的技术突破也推动了新能源汽车产业链的自主可控，降低了整车厂的供应链风险。

助力行业标准落地，规范产业发展秩序

2024 年 12 月 1 日正式实施的 T/CASME 1603—2024《新能源汽车用电子水泵总成技术条件》团体标准，对电子水泵的术语定义、性能要求、试验方法、检验规则等作出了明确规定，为行业发展划定了技术底线。无刷直流电子水泵的技术研发与量产过程，正是行业标准落地的具体实践，例如标准对水泵的耐压、耐温、振动、密封性能的要求，推动了企业在结构设计、材料选型、工艺控制等方面的持续优化，避免了低水平重复建设与恶性价格竞争，推动行业向高质量、高可靠性方向发展。同时，行业标准的落地也降低了整车厂与零部件企业的对接成本，加速了产品的量产与迭代。

04
无刷直流电子水泵的设计实操全流程

在 800V 高压平台、油冷电驱、集成化热管理的技术趋势下，无刷直流电子水泵的设计不再是单一的结构设计，而是融合了功能需求拆解、水力设计、结构设计、工艺适配、仿真验证、失效预防、车规合规的全链路工程设计。结合行业最新技术要求与量产实践，其核心设计实操流程可分为七大步骤，各步骤环环相扣，直接决定水泵的可靠性、量产可行性与全生命周期成本。

功能需求拆解与技术指标制定

设计的第一步是基于具体应用场景完成功能需求的量化拆解，这是所有设计工作的基础，需结合 T/CASME 1603—2024 团体标准与整车厂的定制化要求，明确水泵的核心技术指标。首先确定基础参数，包括供电电压（12V/24V/400V/800V）、额定功率、流量、扬程、转速等，例如 800V 高压快充专用泵需满足扬程≥28m、流量 6000-8000L/h 的要求；其次明确环境与性能要求，包括工作温域、耐振动等级、密封性能（IP 防护等级）、噪音（NVH）、设计寿命等；最后确定智能控制要求，如通信协议（CAN FD）、控制方式（MPC）、故障诊断与冗余切换功能等。需求拆解需避免模糊化，所有指标均需量化，例如将 “耐温性好” 明确为 “-40℃冷启动，+125℃长期工作，+175℃短时耐受”。

水力设计与流体域优化

水力设计是决定水泵流量、扬程、水力效率的核心环节，新一代无刷直流电子水泵的水力效率要求已突破 68%，扬程≥420kPa，这对水力设计的精细化程度提出了更高要求。首先完成水泵水力模型的搭建，根据流量与扬程要求，设计叶轮、蜗壳的核心水力结构，叶轮的叶片数量、角度、曲率，蜗壳的流道截面、隔舌角度直接影响水泵的水力性能与 NVH 表现；其次进行流体域的抽取与前处理，剔除泵体中的非流体区域，对流体域进行简化与清理，为仿真验证做准备；最后通过 CFD 流体仿真对水力设计进行优化，利用 Mesh 网格划分技术对流体域进行网格划分，通过 Fluent 软件进行流场仿真，分析流速、压力、湍流等参数的分布，根据仿真结果对叶轮、蜗壳进行迭代优化，例如通过叶轮倒圆角、优化隔舌角度，在提升水力效率的同时降低噪音。

核心结构设计与参数定义

结构设计围绕泵头、叶轮、转子、定子、密封系统等核心部件展开，需遵循 “结构 - 工艺 - 失效” 的全链路逻辑，既要满足功能需求，又要考虑量产工艺的约束，同时从源头规避失效风险。首先完成关键结构参数的定量设计，例如泵头壁厚、转子包胶厚度、密封槽深度、轴承间隙、螺钉力矩等，这些参数需结合材料特性与工艺要求确定，例如压装公差链需控制在过盈 0.03-0.08mm 之间；其次完成精细化结构设计，包括密封槽的形状、压装定位的基准、PCBA 的安装结构、定子的灌封结构等，密封槽的设计需适配 O 形圈的规格，避免密封失效，PCBA 的安装结构需考虑应力规避，防止螺钉锁紧时的开裂；最后完成集成化结构设计，若为集成式热管理模块配套水泵，需考虑与多通阀、流道板的连接结构，实现部件的无缝适配，减少管路连接。

工艺适配与制造约束融合

设计的 “可量产性” 是新能源汽车零部件设计的核心要求，许多水泵设计图纸看似完美，却在量产阶段出现注塑缩水、焊接变形、压装失效等问题，核心原因是设计阶段未充分考虑制造工艺的约束。因此，结构设计完成后，需与注塑、超声焊接、压装等工艺工程师协同，完成工艺适配优化。注塑工艺方面，需保证泵体壁厚均匀，避免壁厚差过大导致的缩水与变形，同时设计合理的脱模斜度，便于模具脱模；超声焊接工艺方面，需设计合理的焊接筋尺寸，控制焊接能量≤2500J，避免焊接能量过大导致的泵体变形与密封失效；压装工艺方面，需明确压装顺序与压装力，控制压装公差链，避免过盈过大导致的部件开裂或过盈过小导致的连接松动。工艺适配的核心是让设计天然适配产线，减少量产阶段的工艺调整与试错。

多物理场仿真验证与设计迭代

仿真验证是现代工业设计的核心手段，能在物理样机制作前发现设计问题，降低研发成本，缩短项目周期。无刷直流电子水泵的仿真验证需覆盖流体、电磁、结构、流固耦合等多个物理场，是多物理场的协同仿真。

无刷直流电子水泵视频教程图片

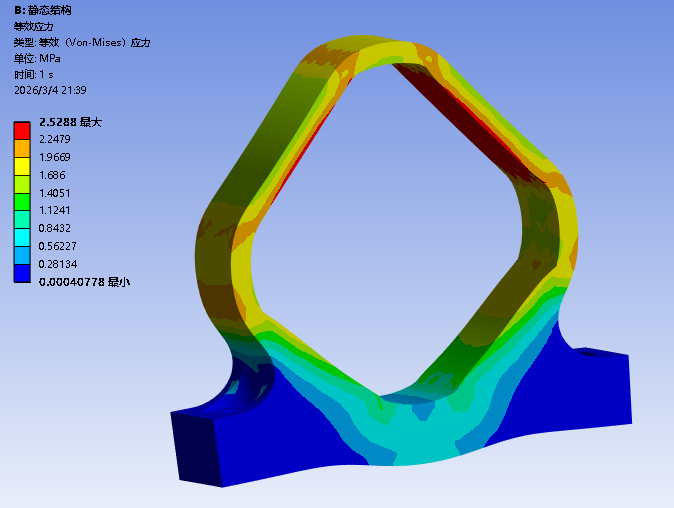

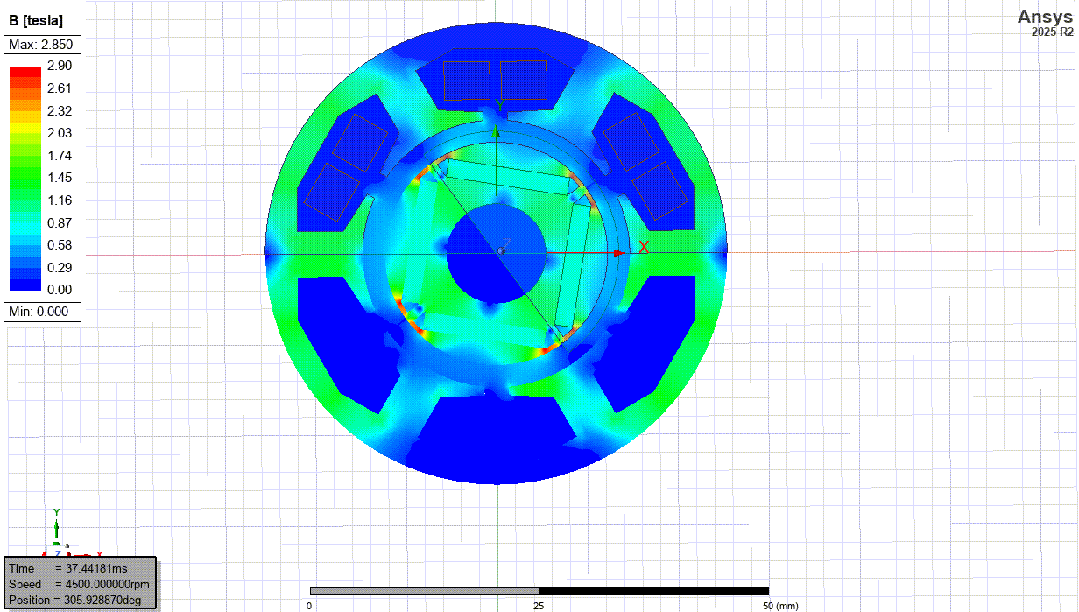

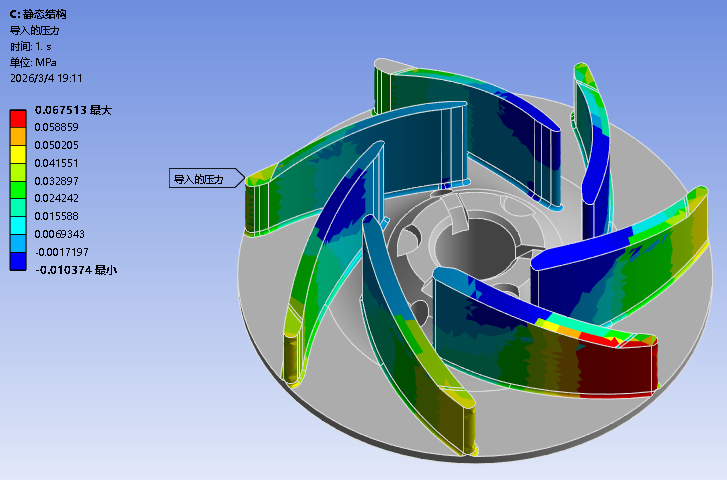

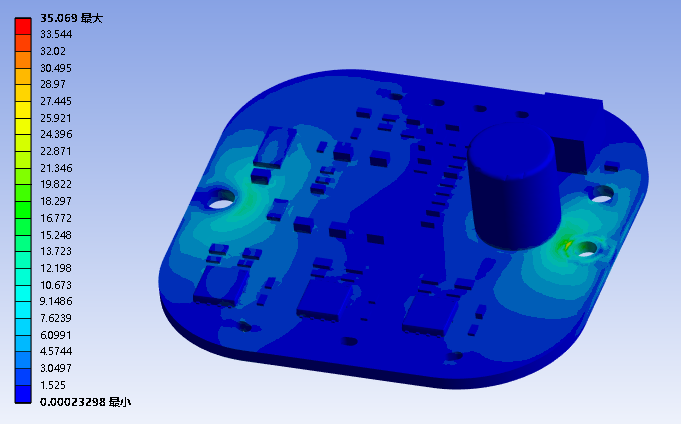

除了前文提到的 Fluent 流体仿真，还需通过 MaxWell 软件进行电磁仿真，搭建无刷直流电机的模型，输入材料参数与电机组合参数，进行瞬态负载仿真，分析电机的磁场分布、扭矩、温升等参数，优化定子绕组、永磁体转子的设计；通过 ANSYS 软件进行结构强度与密封仿真，分析泵体在耐压、振动、温度循环下的等效应力分布，验证结构的可靠性，同时进行密封仿真，验证密封系统在不同压力与温度下的密封性能；最后完成单向流固耦合仿真，分析流体压力对泵体结构的影响，实现流体与结构的协同优化。所有仿真结果均需转化为可落地的设计优化方案，完成设计的迭代升级。

无刷直流电子水泵视频教程图片

无刷直流电子水泵视频教程图片

失效预防与 DFMEA 分析

无刷直流电子水泵的典型失效模式包括磁环破裂、磁环鼓包、泵头开裂、泵头漏液、O 形圈密封失效、PIN 针温升与烧蚀等，这些失效模式均与结构设计密切相关，因此需在设计阶段建立失效预防体系，通过 DFMEA（设计失效模式与影响分析）工具，将预防措施嵌入设计源头。首先识别各核心部件的潜在失效模式、失效原因与失效影响，例如磁环破裂的主要原因是转子结构设计不合理、压装应力过大，失效影响是电机停转、水泵无法工作；其次制定针对性的预防措施，采用 “结构参数优化 + 工艺控制” 的双重手段，例如磁环鼓包可通过转子外包钢套进行结构优化，同时通过控制灌封真空度进行工艺约束，PCBA 开裂可通过螺钉孔倒圆角进行结构优化；最后确定失效检测与改进措施，明确各失效模式的检测方法与判定标准，为量产阶段的质量控制提供依据。

车规级合规验证与设计定型

无刷直流电子水泵作为新能源汽车的核心部件，需满足汽车级的标准要求，设计定型前需完成车规级合规验证，确保设计天然适配量产规范。首先完成性能测试，按照 T/CASME 1603—2024 团体标准的要求，测试水泵的流量、扬程、效率、转速、功耗等基础性能，确保达到技术指标；其次完成环境与可靠性测试，包括振动测试、温度循环测试、盐雾测试、防水防尘测试等，验证水泵在复杂环境下的工作可靠性，例如振动测试需模拟整车行驶过程中的振动环境，确保水泵结构无松动、无开裂；最后完成功能安全与电磁兼容测试，验证水泵的故障诊断、冗余切换功能，以及在整车电磁环境下的抗干扰能力，满足 ISO 26262 与 EMC 相关标准。所有测试通过后，完成设计定型，输出可直接开模的生产图纸与设计参数库。

05
工业级无刷直流电子水泵全链路设计

在无刷直流电子水泵技术快速迭代、行业标准日趋严格的背景下，许多工程师面临着 “理论知识扎实但实践能力不足”“会画结构但不会量产设计”“懂单一仿真但不会多物理场协同” 的痛点，而市场上缺乏一套贴合行业最新技术趋势、可直接落地的工业级设计教程。

针对这一行业需求，仿真秀2025年度优秀讲师-爱吃肉肉，在推出爆款课《Fluent离心泵水力设计仿真性能优化方法30讲》以来，再次推出精品课《新能源汽车无刷直流电子水泵结构-工艺-失效-合规全链路设计教程》，课程聚焦新能源汽车冷却场景下的水泵结构设计，紧扣 13V、集成化、车规合规的最新技术趋势，以 “结构定义→工艺协同→失效预防→标准合规” 的全链路逻辑为核心，破解 “图纸完美却量产故障” 的行业痛点，助力学员实现从 “能设计” 到 “可靠量产” 的跨越。

限时特价（限10名）

秒杀价：499 元（价值：699元）

可回放/开发票/奖学金/加餐

提供vip群答疑和模型下载

新能源汽车无刷直流电子水泵结构-工艺-失效-合规全链路设计教程（从图纸到量产）

本课程尚未完全更新，它由资深工程师精心打造，内容充实且实操性极强，适合新能源汽车水泵结构设计工程师、工艺工程师、质量 / 失效分析工程师、新能源汽车供应链研发 / 项目管理者，以及能源与动力工程、流体机械、机械 / 材料等相关专业的学生与职场新人。课程不仅讲解无刷直流电子水泵的应用场景、工作原理与设计流程，还手把手教学水力设计、流体域抽取、Mesh 网格划分、Fluent 流体仿真、MaxWell 电磁仿真、ANSYS 结构仿真、流固耦合仿真等实操技能，让学员熟练掌握三大仿真工具的应用，将仿真结果转化为可落地的设计优化方案。

同时，课程以磁环破裂、泵头漏液、密封失效等真实行业失效案例为驱动，教授学员识别典型失效模式，掌握 “结构参数优化 + 工艺控制” 的预防措施，建立部件级 DFMEA 分析能力；结合注塑、超声焊接、压装等最新工艺要求，讲解工艺适配的核心细节，让学员设计的产品天然适配产线；紧扣 T/CASME 1603—2024 团体标准与汽车级测试要求，讲解车规级合规设计的要点，让设计从源头规避后期整改风险。此外，课程还会沉淀密封槽深、轴承间隙、磁环包胶厚度等可直接复用的量产级设计参数库，帮助学员大幅缩短项目周期，降低试错成本。

总之，无论是初涉水泵设计的工程师，还是需要突破 “设计 - 量产” 瓶颈的工艺 / 质量人员，都能通过本课程掌握从 “画结构” 到 “设计可靠产品” 的核心能力，真正实现 “设计即合规，落地即量产” 的工程目标。在新能源汽车无刷直流电子水泵市场迎来爆发式增长的当下，掌握这套工业级的设计方法，将成为你在行业竞争中的核心优势，助力你在新能源汽车热管理领域站稳脚跟，把握行业发展的黄金机遇。
