回答疲劳评定问题！DeepSeek翻车了？还是要慎重！

很多专业问题，我和人工智能交流，对我帮助很大。

但我也发现，如果提问太细节的专业问题，人工智能回答的不够理想。

我有两个问题：

1）在规范BS 7608:2014+A1:2015中，板厚对焊缝疲劳强度的影响，应该怎么计算？

2）在规范BS 7608:2014+A1:2015中，板厚和弯曲对焊缝疲劳强度的影响，应该怎么计算？

问题一：在规范BS 7608:2014+A1:2015中，板厚对焊缝疲劳强度的影响，应该怎么计算？

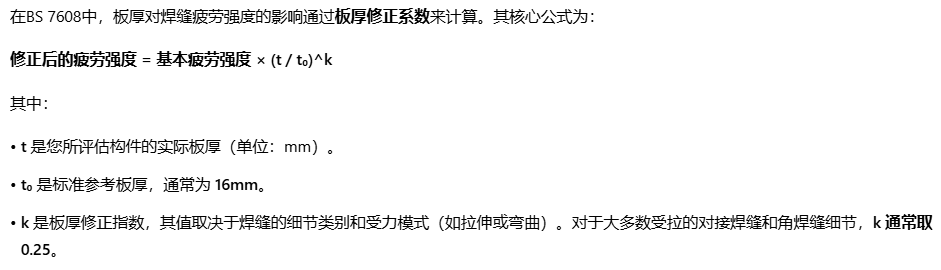

deepseek的回答：

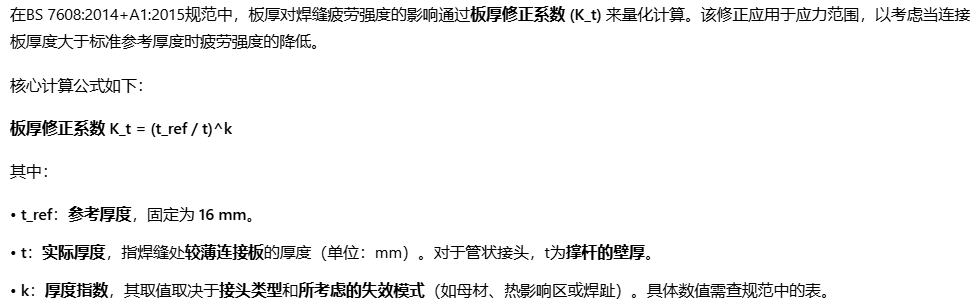

我之前这么问的：在bs7608中，板厚对焊缝疲劳强度的影响，怎么计算？

deepseek的回答，完全错误：t与t0搞反了。



问题二：在规范BS 7608:2014+A1:2015中，板厚和弯曲对焊缝疲劳强度的影响，应该怎么计算？

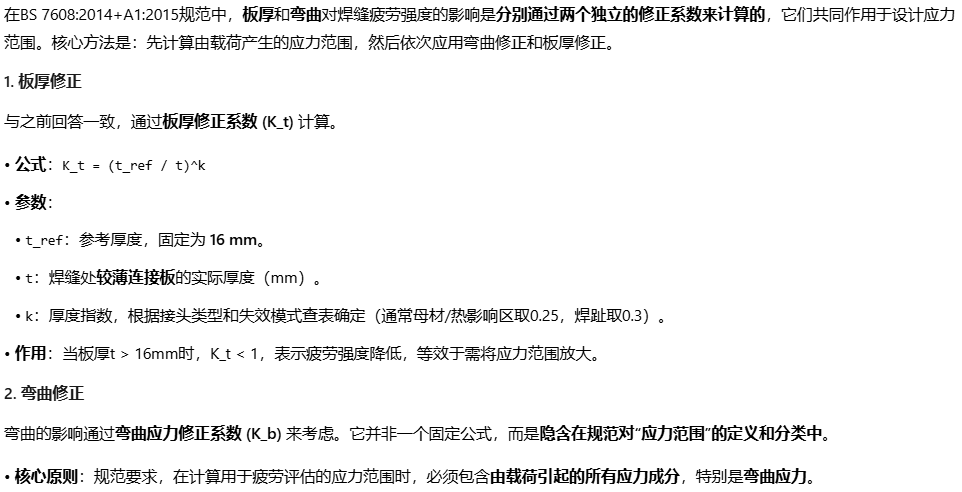

deepseek的回答：

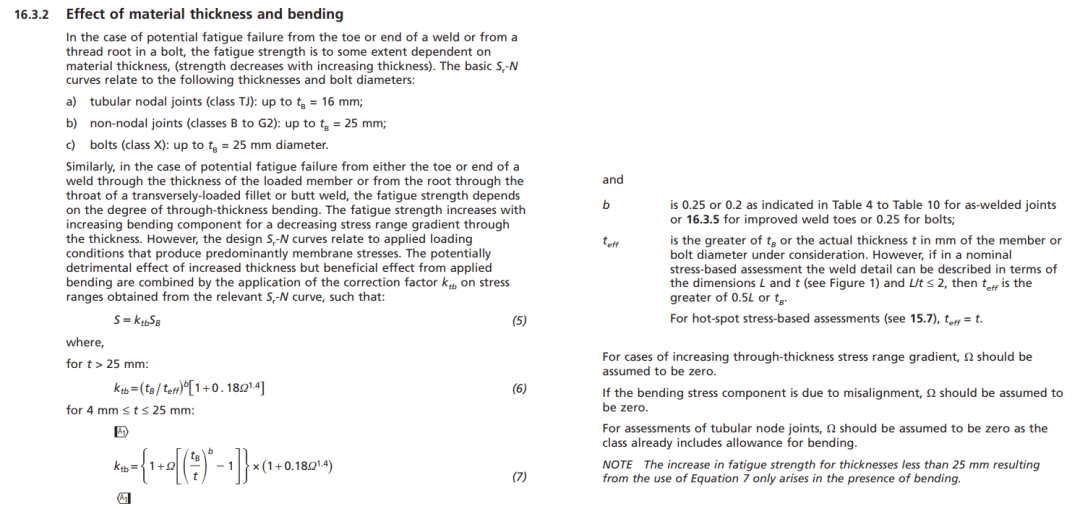

根据规范BS 7608:2014+A1:2015原文：



在焊缝端部或根部、螺栓螺纹根部可能发生疲劳失效的情况下，疲劳强度在一定程度上取决于材料厚度（强度随厚度增加而降低）。基础Sr−N曲线对应以下厚度和螺栓直径：

a) 管状节点（T类）：不超过tB=16 mm；

b) 非节点连接（B至G2类）：不超过tB=25 mm；

c) 螺栓（X类）：不超过tB=25 mm直径。

同理，在受载构件厚度方向的焊缝端部或根部、横向加载角焊缝/对接焊缝喉部根部可能发生疲劳失效时，疲劳强度取决于厚度方向弯曲程度。当厚度方向应力范围梯度减小时，疲劳强度随弯曲程度的增加而提高。

然而，设计Sr−N曲线对应的是以膜应力为主的加载条件。厚度增加的不利影响与弯曲的有利影响通过在对基础Sr−N曲线得到的应力范围上应用修正因子ktb 结合，即：



式中，

当t>25mm时：



当4mm≤t≤25mm时：



b为0.25或0.2。

teff为所考察构件或螺栓直径的较大值（取tB或实际厚度t，单位为mm）；但在基于名义应力的评估中，若焊缝细节可用尺寸L和t（见图1）描述且L/t≤2，则teff为0.5L或tB中的较大值。

对于基于热点应力的评估（见15.7节），teff=t。

Ω为弯曲程度 (Δσb/ (Δσm + Δσb)。

对于厚度方向应力范围梯度增大的情况，Ω应假定为0。

若弯曲应力分量由错位引起，Ω应假定为0。

对于管节点的评估，Ω应假定为0（因该类别已考虑弯曲裕度）。

注：仅当存在弯曲时，小于25mm厚度，疲劳强度才会提高。

学习专业知识，人工只能还是很有用的。但对于非常细节的知识，建议如下：

1）首选让人工智能给您翻译和总结原文，帮助理解。

2）如果没有原文，就多问几次人工智能，换不同的角度问，问不同的人工智能，综合来看。
