MIDAS GTS NX矿山建模技巧
一、MIDAS GTS NX矿山建模技巧
1. 引言
在矿山岩土工程数值模拟分析中，几何建模与网格划分是整个数值分析的前提与核心基础，模型的几何精度、网格质量直接决定了后续静力、边坡、渗流、动力等分析结果的可靠性与计算效率。
MIDAS GTS NX 作为一款专为岩土与地下工程研发的有限元分析软件，针对矿山工程复杂的地形、矿坑、矿体形态，提供了全流程的几何建模与网格处理解决方案，可适配露天矿、地下矿、尾矿坝等多种矿山场景的数值模拟需求。
本文基于《MIDAS 在矿山中应用与实例》技术资料，聚焦矿山数值模拟前处理的两大核心环节 ——几何建模与网格处理，系统拆解 MIDAS GTS NX 在矿山场景中的操作流程、关键技术、适配技巧与跨软件交互方案，为矿山工程技术人员提供可直接落地的数值模拟前处理操作指南。

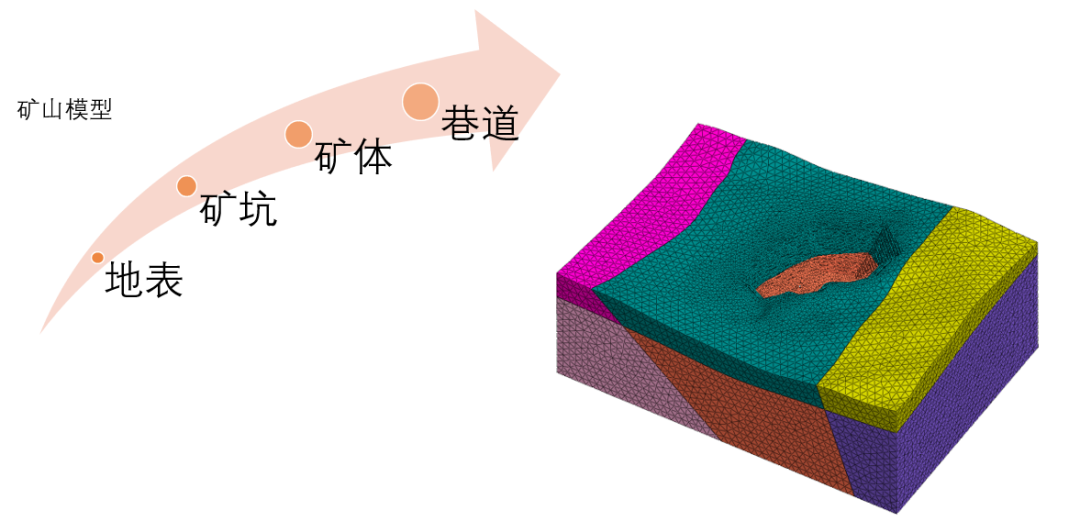

图1矿山数值模拟前处理核心流程
2. 几何建模
矿山工程的数值模拟，本质是对真实矿山地质体、开挖结构的数字化还原与力学行为仿真。几何建模作为数值模拟的第一步，核心目标是1:1 还原矿山的地表地形、矿坑开挖形态、矿体赋存状态、地下硐室结构等核心要素，为后续的网格划分、力学分析提供精准的几何载体。
针对矿山工程的特殊性，MIDAS GTS NX 的几何建模模块具备三大核心优势：一是适配矿山多源数据格式，可直接读取 CAD 等高线、BIM 实体模型、点云数据、勘探剖面等多类型数据源；二是提供了参数化、自动化的建模工具，大幅降低复杂矿山地形与矿体的建模难度；三是具备强大的实体编辑与布尔运算能力，可精准实现矿坑开挖、矿体分割、多体组合等矿山核心场景的几何操作。
2.1 地表几何建模
地表地形是矿山模型的基础边界，其建模精度直接决定了整个模型的边界条件准确性。MIDAS GTS NX 中，矿山地表建模主要分为等高线预处理、高程赋值、曲面生成、实体编辑、外部模型导入五大核心环节，可适配从简单地形到复杂山地的全场景地表建模需求。
（1）等高线预处理与高程赋值
矿山地表建模的原始数据多为 CAD 格式的等高线数据，原始数据常存在线体断开、高程信息缺失、线段重叠等问题，需先完成预处理操作。
断线合并处理：针对等高线中断开的线段，通过在CAD工具中连接线一键完成同高程断线的闭合与合并，避免后续曲面生成破面、漏洞。
等值线高程批量赋值：针对无高程信息的平面等高线，通过给等值线赋高程，输入起始标高、高程步距即可批量赋值。如 3Dmine或其他区CAD软件中中设置起始标高 ，比如1538m、步距- 2m，可快速完成山地等高线高程赋值。

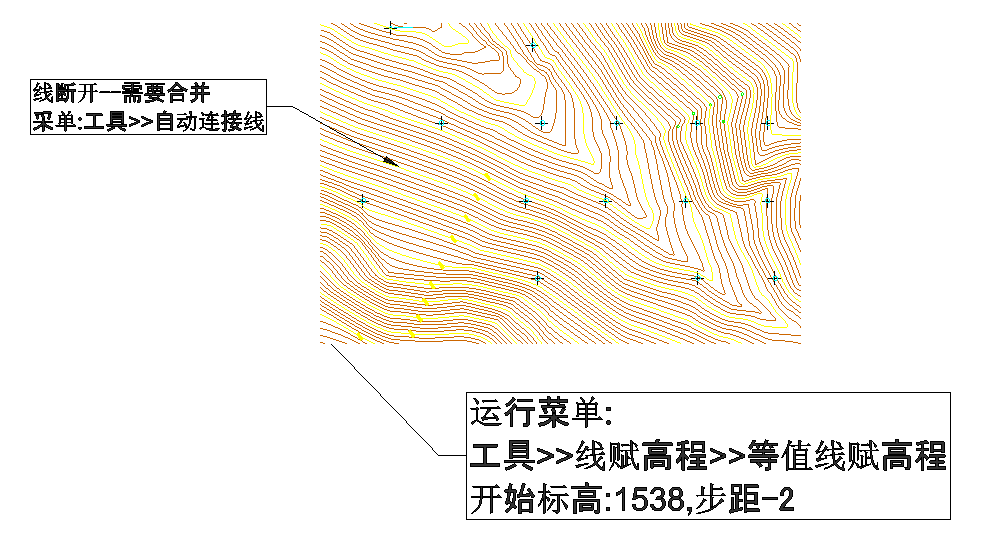

图2 等高线处理
（2）地表曲面生成与优化
完成等高线预处理与高程赋值后，可通过多种曲面生成工具构建地表曲面，以下为四大核心生成方式适配不同数据源与地形复杂度。
边界线生成面：选择闭合等高线边界，通过「生成面」功能生成边界面、壳单元面、栅格面，需保证边界线完整闭合。

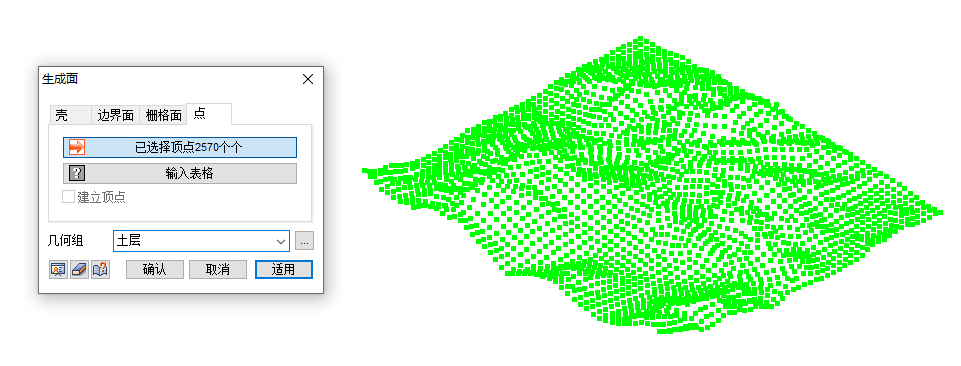

点云数据生成面：导入无人机航测的三维扫描点云顶点，通过「建立顶点 - 生成面」构建曲面，但需要注意的是：过密点云会导致生成卡顿，需提前抽稀预处理。

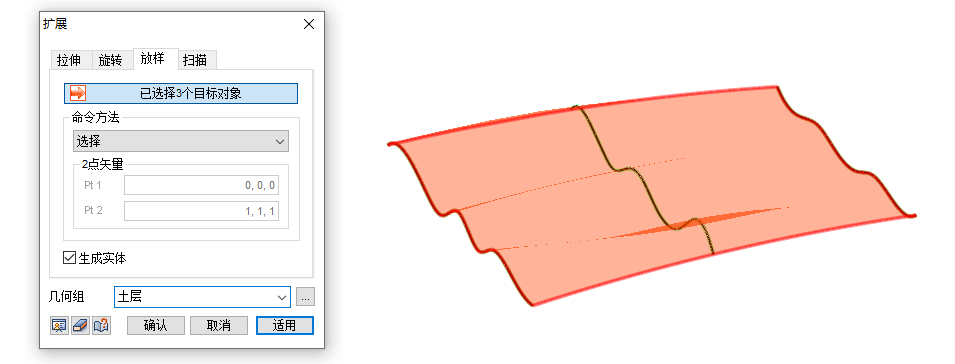

特征线扩展生成实体：通过「扩展 - 扫描 / 拉伸 / 放样 / 旋转」功能，将二维剖面线沿导向曲线生成三维地表实体，扫描适配不规则曲线、拉伸适配规则边坡、放样适配多剖面过渡地形。
多剖面联合建模：将多个勘探剖面摆正空间坐标，通过平行剖面生成实体一键完成多剖面地形过渡与实体生成，降低建模成本。

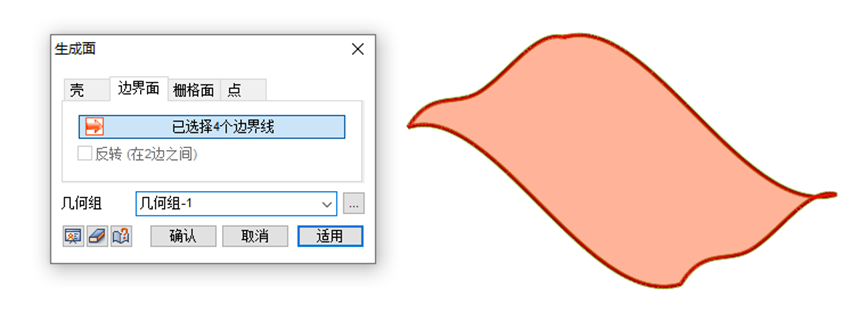

图3 边界面生成曲面

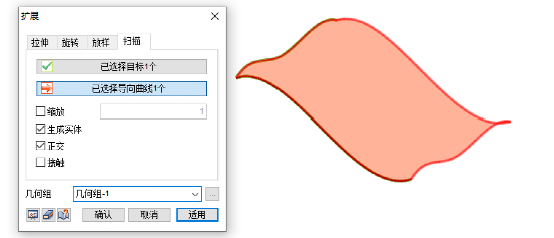

图4 扫描生成曲面
图5 点云生成曲面

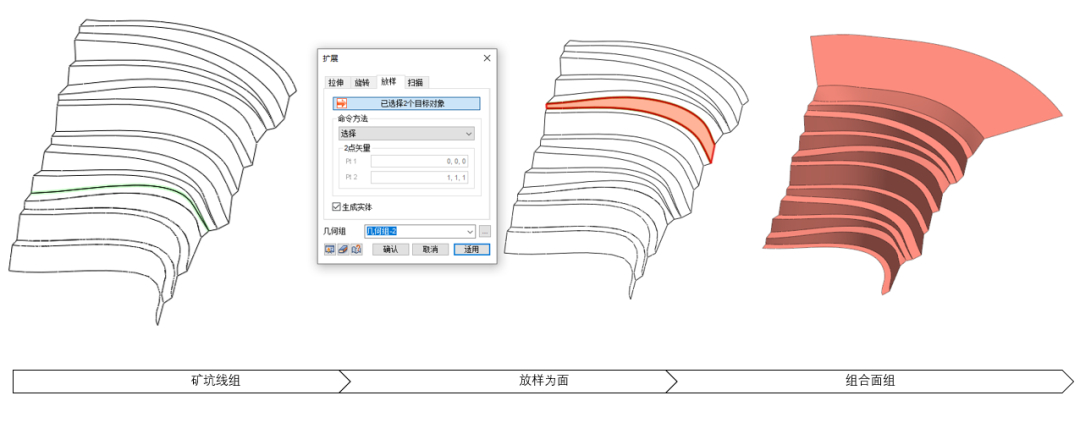

图6 放样生成曲面
（3） 外部模型导入导出逻辑
针对第三方软件完成的地表模型，MIDAS GTS NX 支持全格式导入，实现模型复用，核心操作如下：

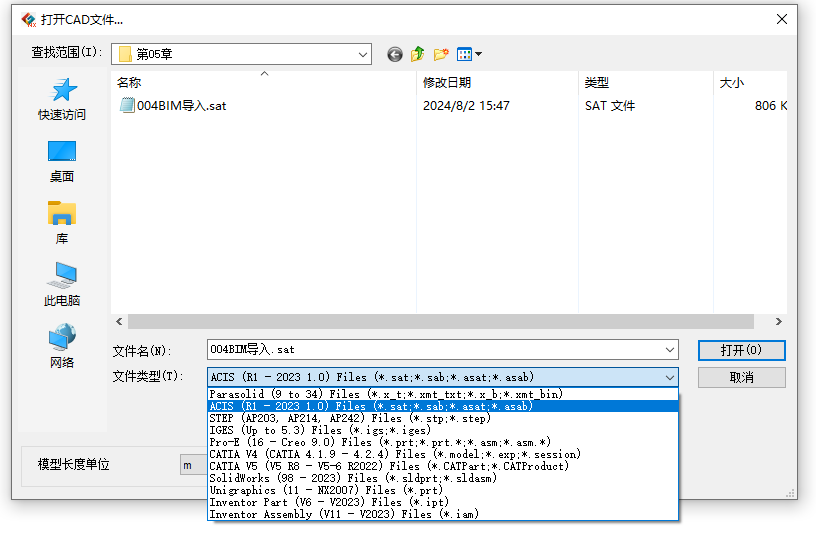

多格式 CAD/BIM 模型导入：支持 ACIS（.sat/.sab）、STEP（.stp/.step）、IGES（.igs/.iges）等主流格式，SAT 为矿山复杂模型首选格式，兼容性最优。操作路径：Logo>> 导入 >>CAD 文件，设置模型长度单位（矿山推荐m）即可导入。
图7 MIDAS GTS NX支持导入的BIM格式
地表实体编辑与优化：通过在其他CAD或前处理软件中完成模型精细化编辑，以3Dmine为例，核心功能包括编辑三角网、布尔计算、实体验证、实体切分、顶底板面提取等，解决模型导入后的破面、重叠、非流形边问题。
MIDAS模型导出复用：通过文件 >> 导出，可将编辑后的模型导出为 x-t、STL、中性文件等格式，实现跨软件复用。
2.2矿坑几何建模
矿坑建模核心是精准还原开挖台阶、边坡坡度、开采边界，MIDAS GTS NX 中可以分为剖面线组建模、放样建模，曲面缝合、BIM导入四种方法。
（1）基于剖面线组的矿坑建模
此方法适配台阶式开挖矿坑，核心流程如下：
l按开采台阶绘制或者导入对应标高的矿坑开挖边界剖面线组，保证空间位置与设计一致；
l选择剖面线组，通过放样生成矿坑表面，注意勾选正交选项，避免实体扭曲、面法向反转；
l绘制代表地形的大实体，通过分割实体功能切割地形实体最终得到矿坑实体。
l若需要同时建立带马道与行车道的表面，则需要通过单独对组成斜坡道的两个曲线进行放样或者直接采用生成面的功能得到。

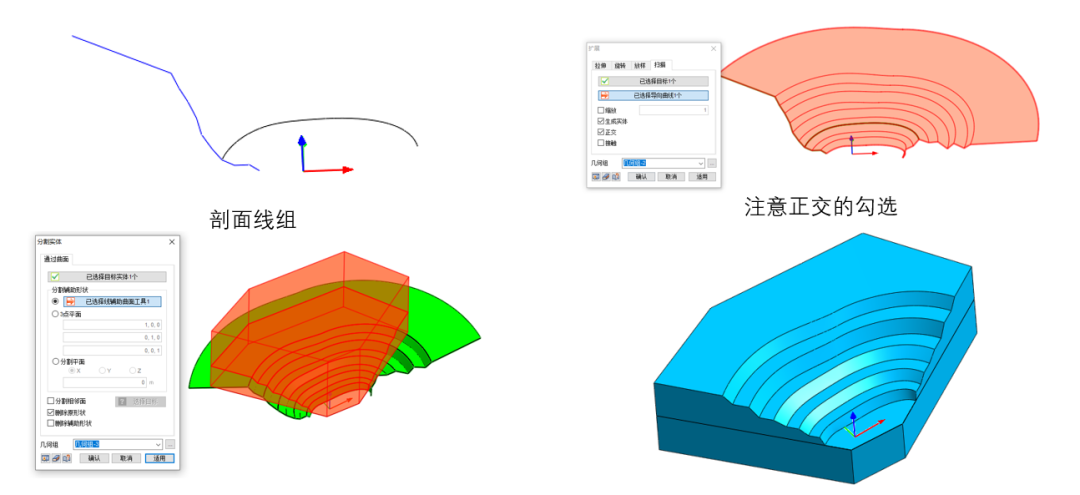

图8 剖面线组建模方法
图9 带马道与车道的矿坑面
（2）放样建模
多台阶矿坑可分层放样生成各台阶实体，再通过布尔运算合并为完整矿坑，具体操作如下：
l导入或绘制出各个台阶的多段线或者样条曲线；
l通过几何的放样功能分级建立每一级台阶开挖实体，建立的开挖实体需要比实际大；
l通过对台阶开挖实体与地层实体进行布尔运算，得到最终开挖后的矿坑。

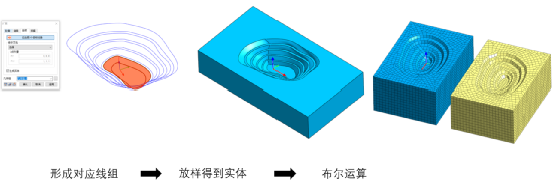

图10分层放样生成实体
（3）曲面缝合

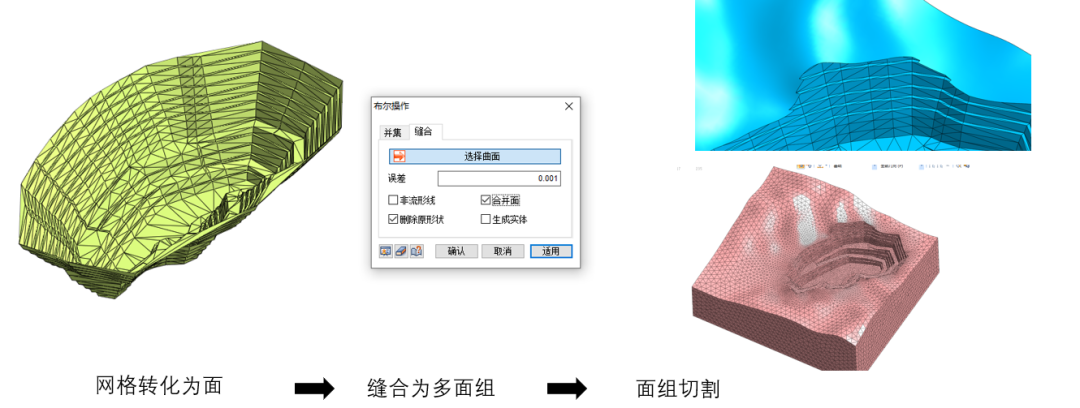

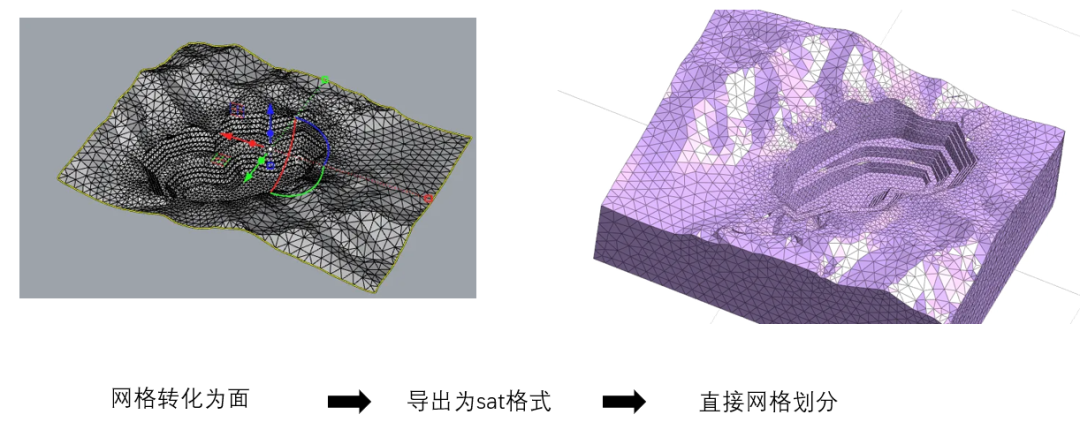

对于较为复杂的矿坑，通常可以在矿山建模软件中建立好曲面模型后，通过导出为sat模型或在CAD软件中将多重曲面网格转化为几何，导出为sat格式，在MIDAS GTS中导入后，软件识别为多个单独的面，需要在软件中通过缝合曲面的方法，将碎面单独组合为面组文件，然后采用面组对地形实体进行切割。
图11 缝合曲面
图12 网格转化为曲面
2.3矿体建模
矿体赋存形态多为不规则、多层状，建模难度高，MIDAS GTS NX 提供剖面放样建模、BIM 模型导入建模两大方案，适配不同复杂程度矿体。
（1）放样建模
适用于有完整勘探剖面数据的矿体，核心流程是按勘探线数据生成矿体边界剖面，摆正至对应空间坐标，选择相邻剖面线，通过「放样」功能生成单段矿体实体，依次完成全矿体分段建模。采用放样得到矿坑开挖实体的逻辑，也可以用于生成不规则矿体。需要注意的是，组成放样面的曲线需要合理处理一下，否则会使得生成的矿体含有很多细小碎面。

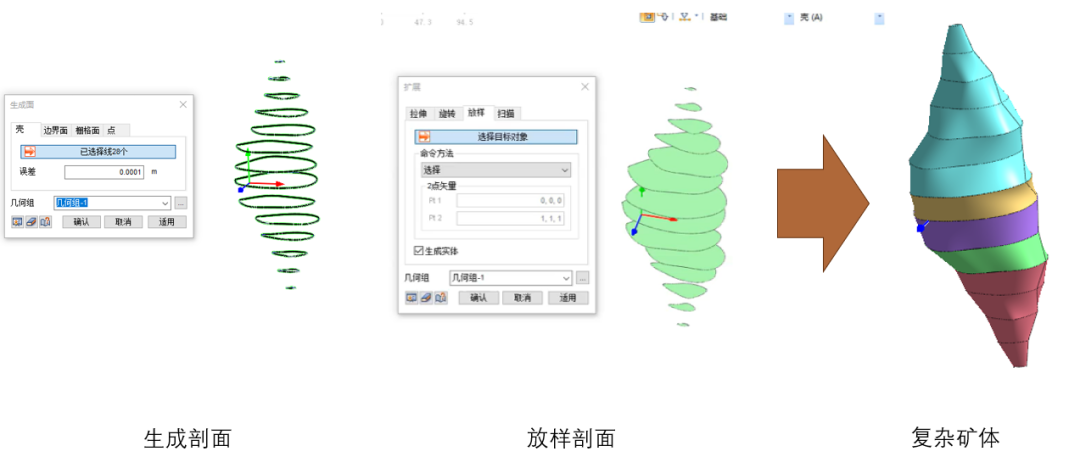

图13放样得到矿体
（2）BIM导入

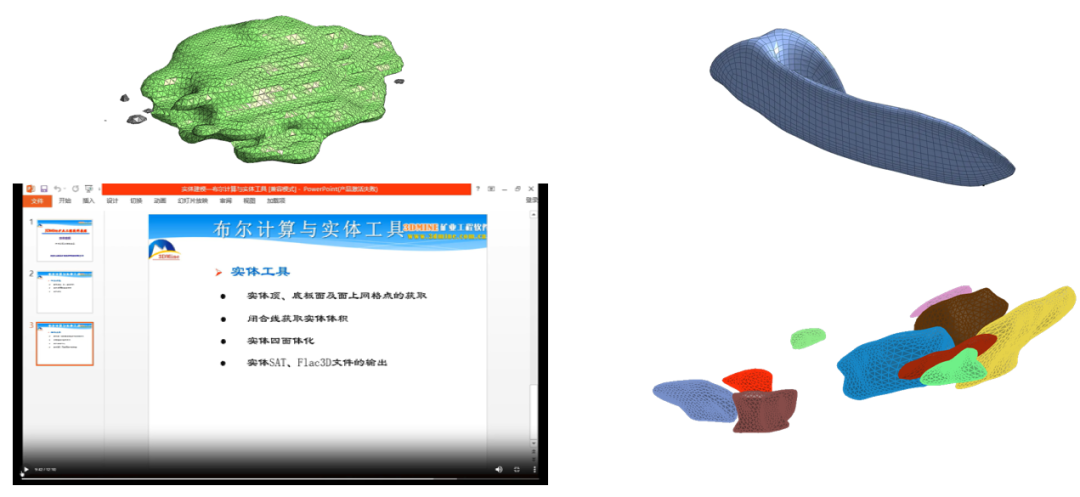

适用于形态极不规则的矿体 / 矿体群，替代手动放样，大幅提升效率，核心要点：
先在3DMine、Surpac等矿山专业软件中完成矿体实体建模，优先导出为SAT格式（次选 IGES）；
在MIDAS GTS NX中通过CAD文件导入功能导入模型，通过实体验证、布尔计算完成优化修复；
图14 BIM实体导入
3小结
本文聚焦 MIDAS GTS NX 矿山数值模拟几何建模核心环节，针对矿山工程复杂地形、矿坑开挖、矿体赋存等典型场景，系统梳理了全流程几何建模方法与实操技巧，为矿山数值模拟前处理提供可直接应用的操作指南。
在地表几何建模中，以 CAD 等高线为核心数据源，通过断线合并、高程批量赋值、多方式曲面生成及外部模型导入导出，实现从简单到复杂山地地形的精准构建，软件兼容多格式数据导入，可高效完成地表实体的建立与优化。
在矿坑几何建模中，提供剖面线组建模、放样建模、曲面缝合、BIM 模型导入四种方法，适配台阶式、复杂形态等各类矿坑，依托分割实体、布尔运算、曲面缝合等功能，精准还原矿坑开挖边界、边坡台阶与行车道等结构。
在矿体几何建模中，采用剖面放样建模与外部 BIM 模型导入两种方案，前者适配有完整勘探剖面的规则矿体，后者高效处理极不规则矿体与矿体群，结合实体验证、布尔计算实现模型修复优化，解决不规则矿体建模难点。
整体而言，MIDAS GTS NX 具备多源数据适配、参数化自动化建模、强大实体编辑与布尔运算能力，可实现与 3DMine、Surpac 等矿山专业软件的跨软件数据交互，高效完成露天矿、地下矿等矿山场景的数字化几何还原。遵循本文建模技巧，可有效提升矿山模型几何精度与建模效率，为后续矿山数值模拟分析提供精准、可靠的几何载体，保障矿山工程仿真分析工作顺利开展。
