齿轮“鬼阶”啸叫：当制造工艺的“幽灵”在频谱中游荡
一、 案例复盘：75齿齿轮的“幽灵”现身
1. 异常现象：傅里叶频谱的“非典型”超标

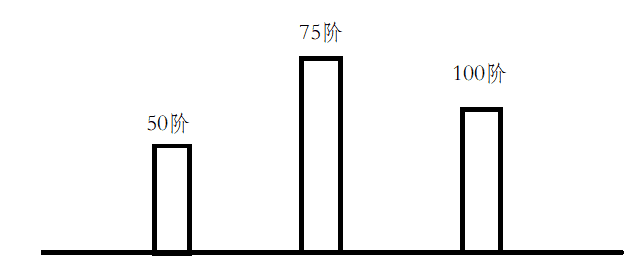

某75齿齿轮在傅里叶分析中，出现了50阶、75阶、100阶幅值超标。起初怀疑是齿形齿向误差，但检测结果显示齿形齿向（ffa/ffb）均合格且状态良好。这排除了常规的几何精度问题，指向了更深层次的制造缺陷。
2. 关键线索：Fp报告中的“25次波峰”
进一步分析齿轮的累积节距误差（Fp）报告，发现Fp曲线存在明显的规律性波动，共出现了25次波峰/波谷现象。这一数字（25）成为了破案的关键。
3. 工艺溯源：砂轮头数与齿数的“公约数陷阱”
经与现场工程师沟通，发现该齿轮采用蜗杆砂轮磨齿加工，砂轮头数为3头。75齿与3头砂轮存在公约数（3），这意味着：
砂轮每转一圈，工件转过3个齿。
砂轮本身的误差（如齿形/齿向误差）会在75齿的齿轮上被复刻 75 ÷ 3 = 25次。
正是这25次复刻的误差，导致了Fp曲线出现25次规律性波动，进而在傅里叶分析中激发出50阶、75阶等异常阶次的幅值超标，最终在整车NVH测试中表现为刺耳的“鬼阶”啸叫。
二、 机理深挖：为什么“公约数”是原罪？

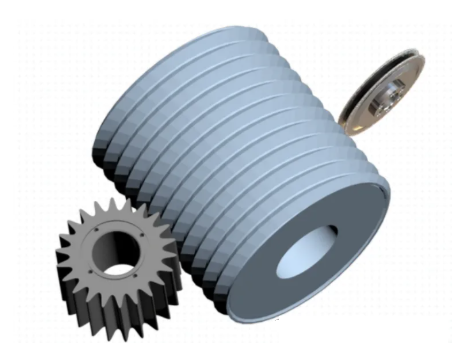

在蜗杆砂轮磨齿中，砂轮相当于一个“假想齿条”。其头数决定了砂轮与工件的啮合关系。当砂轮头数与工件齿数存在公约数时，加工过程会陷入一种“死循环”：
误差叠加效应：砂轮上的某个特定缺陷（如砂轮修整不良或动平衡问题）会周期性地印刻在工件的特定齿面上。由于公约数的存在，这种缺陷不会均匀分布在所有齿上，而是集中在部分齿上，形成强烈的周期性激励。

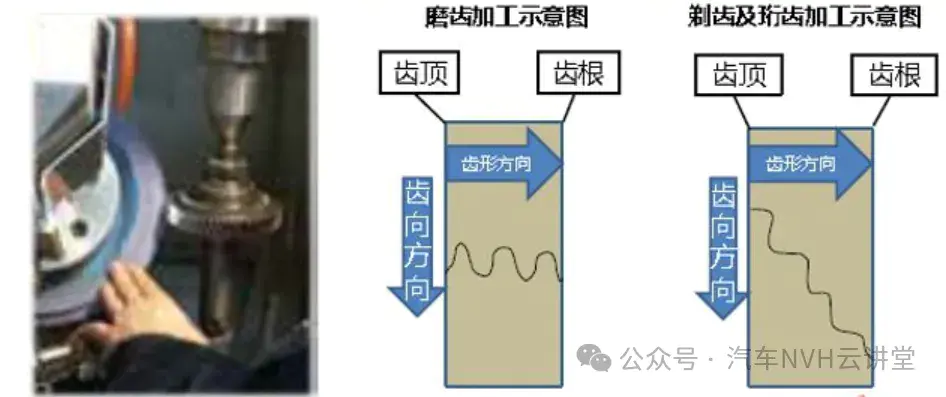

波纹度生成：这种周期性误差在齿面上形成了特定的波纹度（Waviness）。波纹度的波长与齿距不同，导致在啮合过程中产生非整数倍的冲击频率，即“鬼阶”。
三、 诊断与优化：如何驱散“幽灵”？
1. 诊断方法：傅里叶齿面分析（FFA）
常规的齿形齿向检测无法捕捉这种微观的周期性误差。必须采用齿面傅里叶分析，对齿面微观轮廓进行频谱分解，识别出特定的“鬼阶”成分，从而精准定位工艺问题。
2. 工艺优化：规避公约数
头数选择：在设计磨齿工艺时，应确保砂轮头数与工件齿数互为质数（即最大公约数为1）。这样砂轮的误差会被均匀分摊到所有齿上，避免能量集中，从而抑制鬼阶的产生。
砂轮修整：定期检查砂轮修整器的精度，确保砂轮齿形无缺陷，从源头上减少误差输入。
四、 总结
齿轮“鬼阶”啸叫是制造工艺与NVH性能深度耦合的典型问题。它警示我们，在追求高精度齿轮的道路上，不仅要关注宏观的几何尺寸，更要警惕微观的齿面波纹度。通过优化砂轮头数选择、加强齿面傅里叶检测，才能有效驱散频谱中的“幽灵”，实现真正的静音传动。
