【干货】Ansys Motion 仿真驱动：如何利用插值函数与 Spline 定义复杂运动
在 Ansys Mechanical 的瞬态动力学模块中，大家习惯了通过表格直接填入载荷；但在 Ansys Motion 中，所有的载荷与驱动都是通过“函数表达式”来定义的。
大家对 STEP、SIN 这种标准函数很熟悉，可一旦遇到试验采集的电机扭矩曲线或者实测的路面起伏数据，那一堆密密麻麻的离散 x, y点该怎么喂给软件？
本文，简单介绍 Ansys Motion 处理表格数据的方法：Spline（样条曲线）+ Interpolation Function（插值函数）。
一、 核心概念：什么是 Spline？
在 Ansys Motion 中，Spline 就像是一个“数据仓库”。它本身不产生动力，但它存储了你上传的坐标点数据。
应用场景：驱动位移、外力载荷、衬套非线性刚度、电机外特性曲线等。
数据来源：支持手动输入或直接导入
.txt/.csv文件。
二、 motion支持的插值函数：

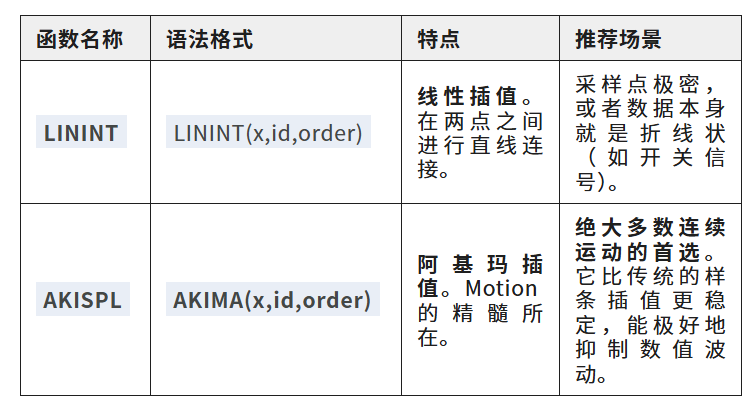

当你把数据点丢给软件后，软件需要通过算法把点连成线。Ansys Motion里面支持AKIMA 和LININT两种插值函数 ，它们的区别是：

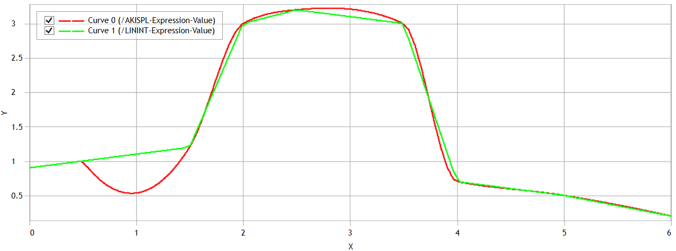

下面是AKISPL和LININT两种插值函数拟合曲线的区别：
三、 实战步骤：如何让数据“活”起来？
第一步：创建 Spline 数据集

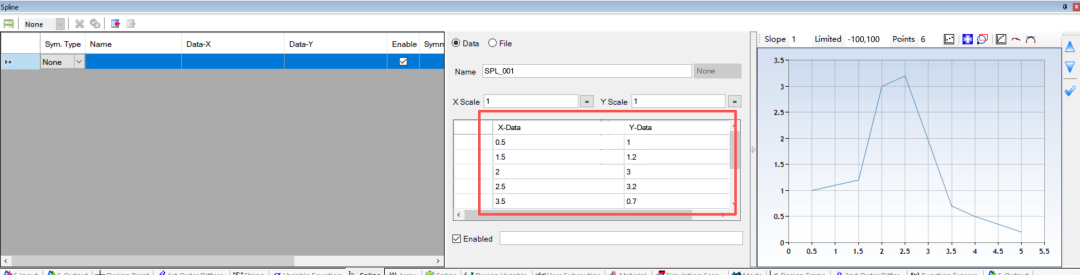

在 Pre-processor（前处理器）中进入 Entity 选项卡，创建 Spline，这里可以直接复 制粘贴数据，也可以外部直接导入.txt / .csv格式的数据；

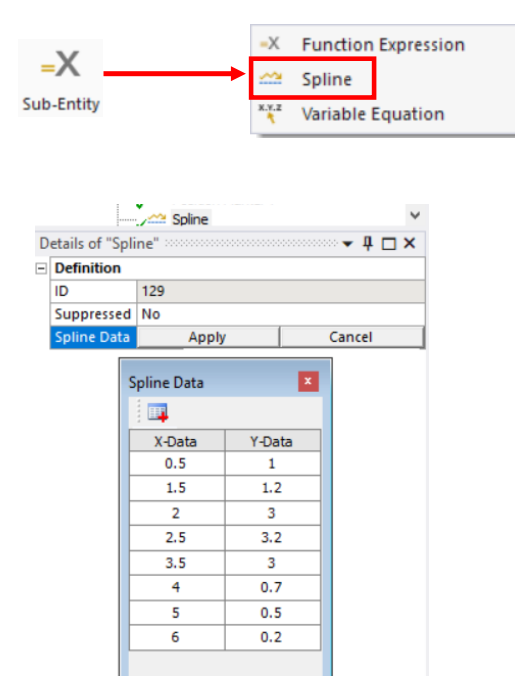

WB MOTION前处理中，在sub-entity中插入spline；
💡 避坑小贴士：
别忘了单位！Ansys Motion 导出的数据通常是弧度（rad）和毫米（mm）。请确保你的 Spline 数据单位与模型全局单位保持一致。
第二步：编写 Function 表达式
这是最关键的一步。在定义驱动（Motion）或受力（Force）时，我们需要调用函数命令。
语法范例：
AKISPL(x_var, spline_id, order)
LININT(x_var, spline_id, order)
x_var：自变量（通常是时间TIME或位移DX(...)）。order：导数阶数（0 为求值，1 为求一阶导，2 为求二阶导）。
代码示例：
AKISPL(TIME, p1, 0)-- 意为：根据当前时间，从 1 号 Spline 中查找对应的插值结果。代码示例：
AKISPL(TIME, p1, 0)
LININT(TIME, p1, 0)

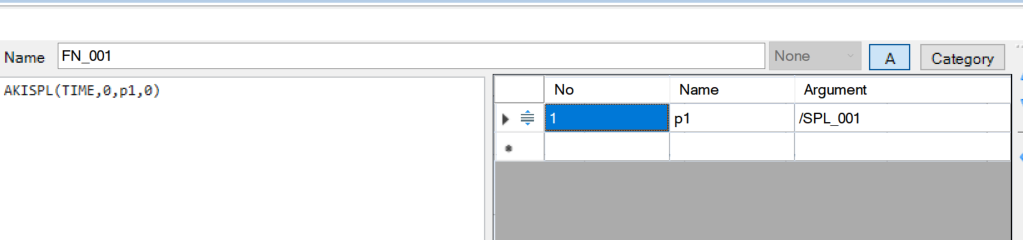

在 Pre-processor前处理中定义函数表达式，在参数列表那里用p1关联你要引用的spline数据：：

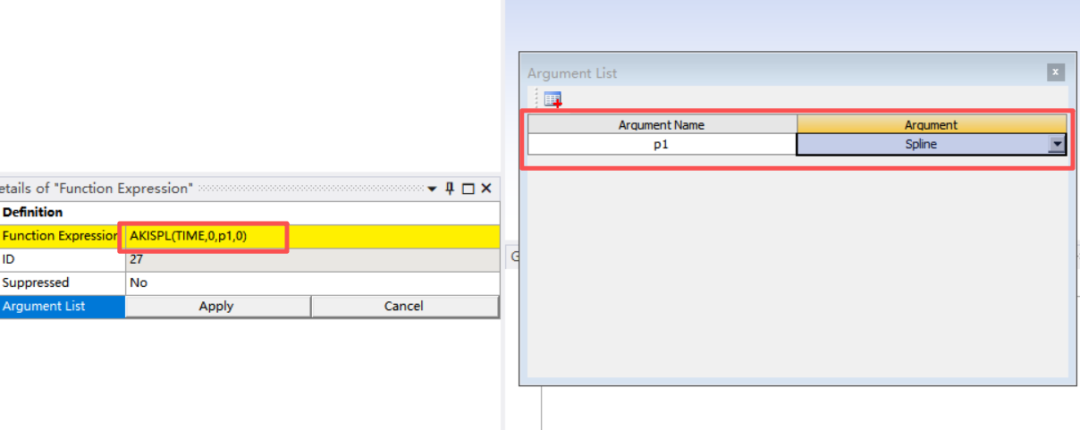

在 WB motion前处理器中定义函数表达式，在参数列表那里用p1关联你要引用的spline数据：
在 WB motion前处理器中定义函数表达式，在参数列表那里用p1关联你要引用的spline数据：
四、 进阶技巧：Spline 的“隐藏功能”
切线控制 (Tangents)： 在 Spline 的首尾两端，你可以手动设置切线斜率。这能有效防止仿真在第一帧因为速度突变出现“启动冲击”。
外推逻辑 (Extrapolation)： 如果仿真时间超过了你定义的 Spline 范围，软件默认通常保持末端斜率线性外推。建议在数据结尾多加一个点，确保运动趋势可控。
自动求导： 通过修改
order参数，你可以直接获取速度或加速度级的数据，无需再套用复杂的微分公式。五、 硬核规范：样条曲线输入规则
为了保证求解器不报错，样条曲线的数据必须符合以下规则：
必须确保没有空数据。
必须从小到大顺序输入（单调递增）。
严禁重复值。
严禁空数据。
至少需要 4 个数据点（对于 AKISPL 算法尤为重要）。
针对 x 轴数据：
针对 y 轴数据：
