Workbench 瞬态分析高温铁球放入低温水中温度与受力

5月前浏览832


问题描述:


ANSYS Workbench 分析:将直径 0.2m 温度为 500℃ 的钢球放入 0℃ 水中,钢球与水对流系数为 650W/(m2),1min 后钢球温度及受力情况。

1.  瞬态温度分析:


1.1 材料参数:

钢球材料参数如图 1 。

图 1   钢球材料参数

1.2 钢球模型:

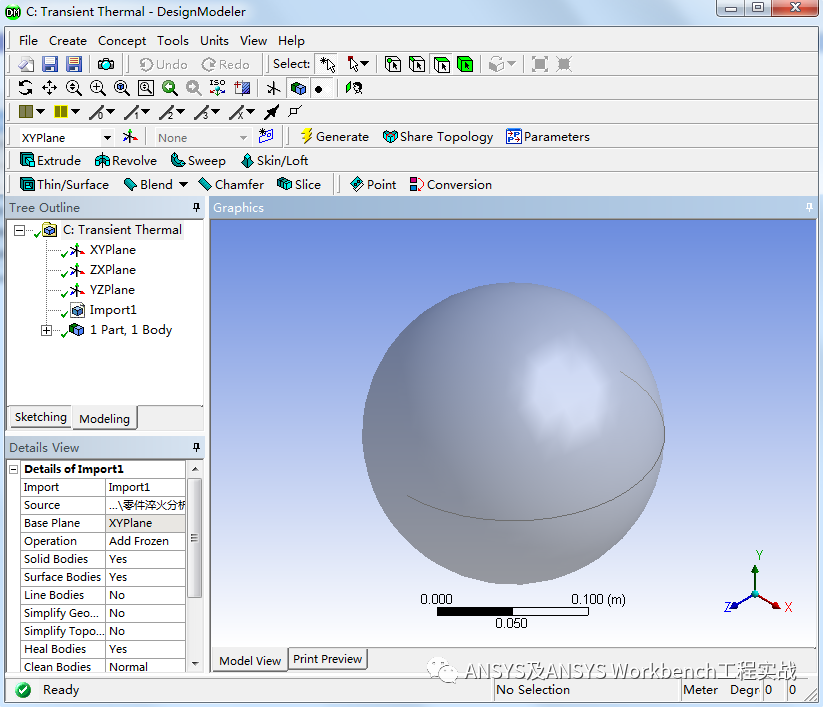

将三维模型导入 Workbench,如图 2 。

图 2  钢球全模型

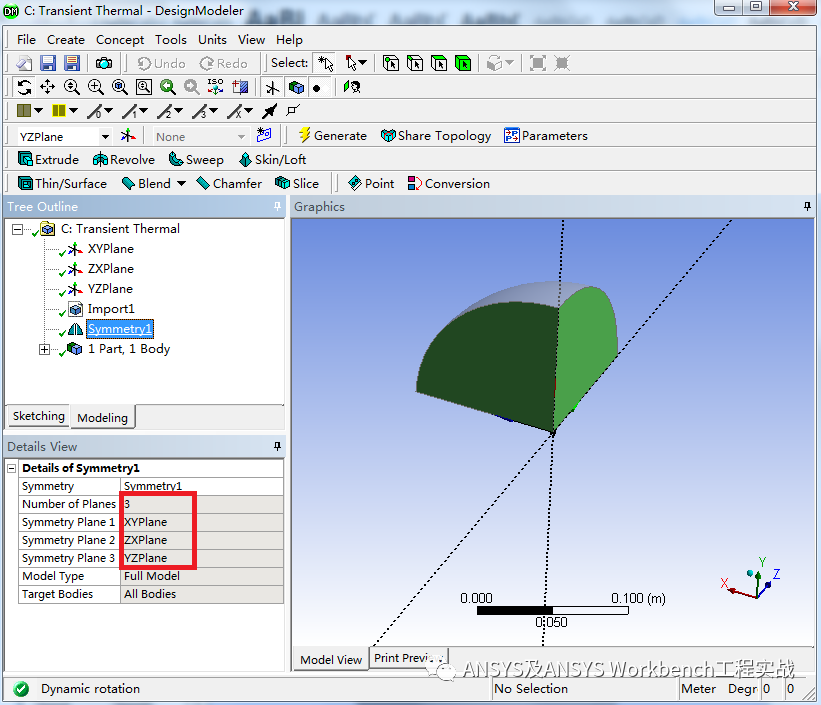

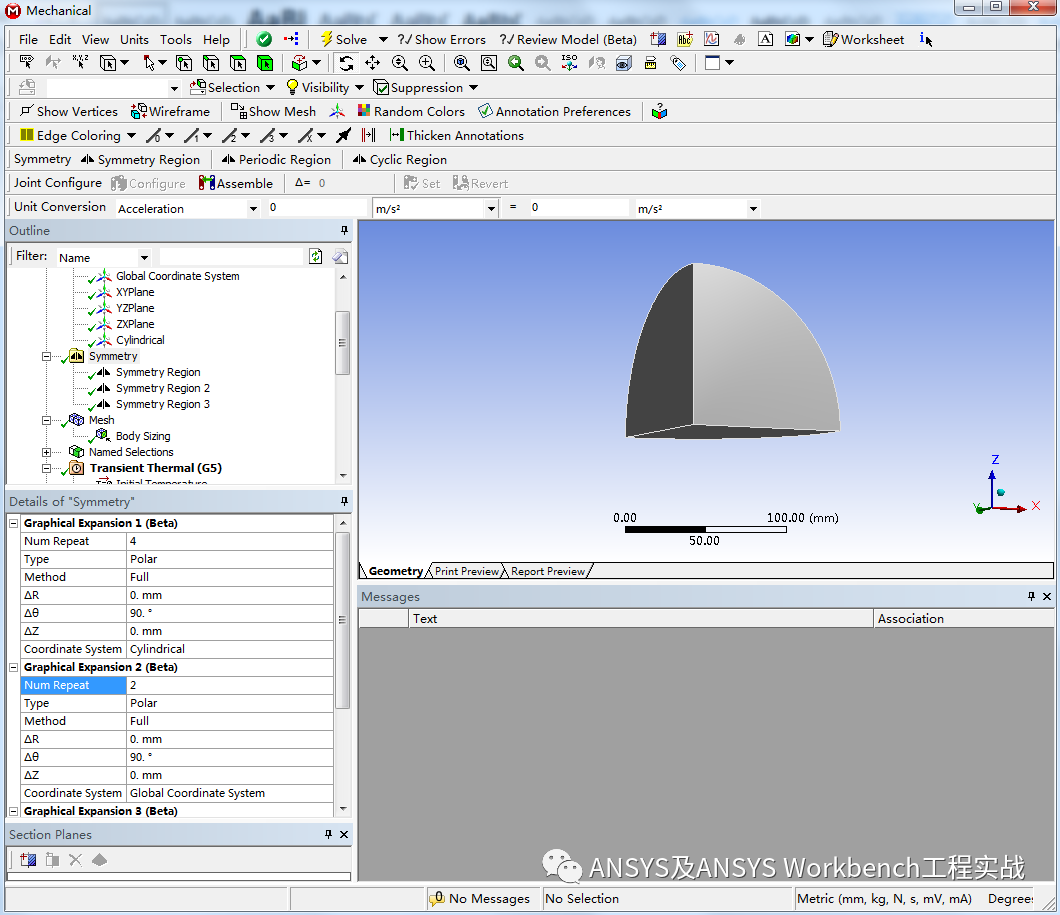

利用对称功能,将模型进行对称处理形成 1/8 模型,如图 3 ,主要为了固定约束设置及缩短计算时间:


           图 3  1/8模型设置

1.3 创建柱坐标系:

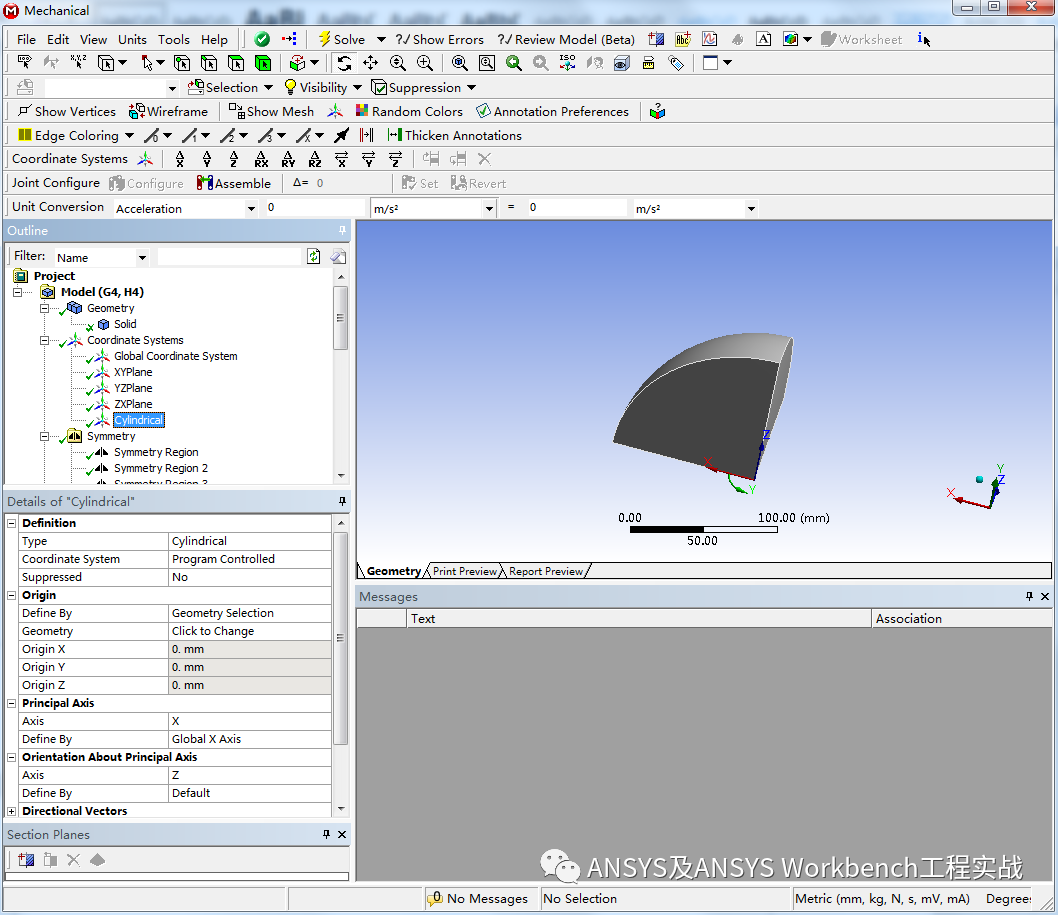

模型赋予完材料属性后,建立柱坐标系,如图 4。

           图 4  ANSYS Workbench 创建柱坐标系

1.4 对称约束设置:

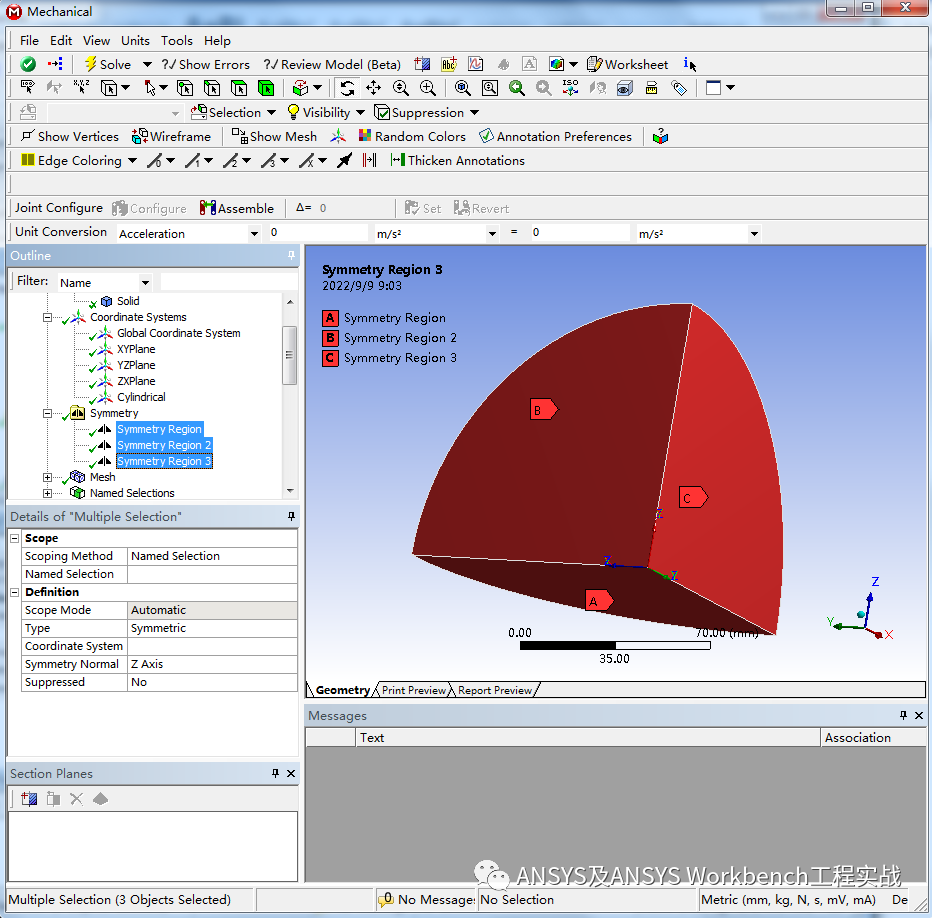

对称面上设置对称约束,如图 5:

           图 5  对称面上对称约束

1.5 划分网格:

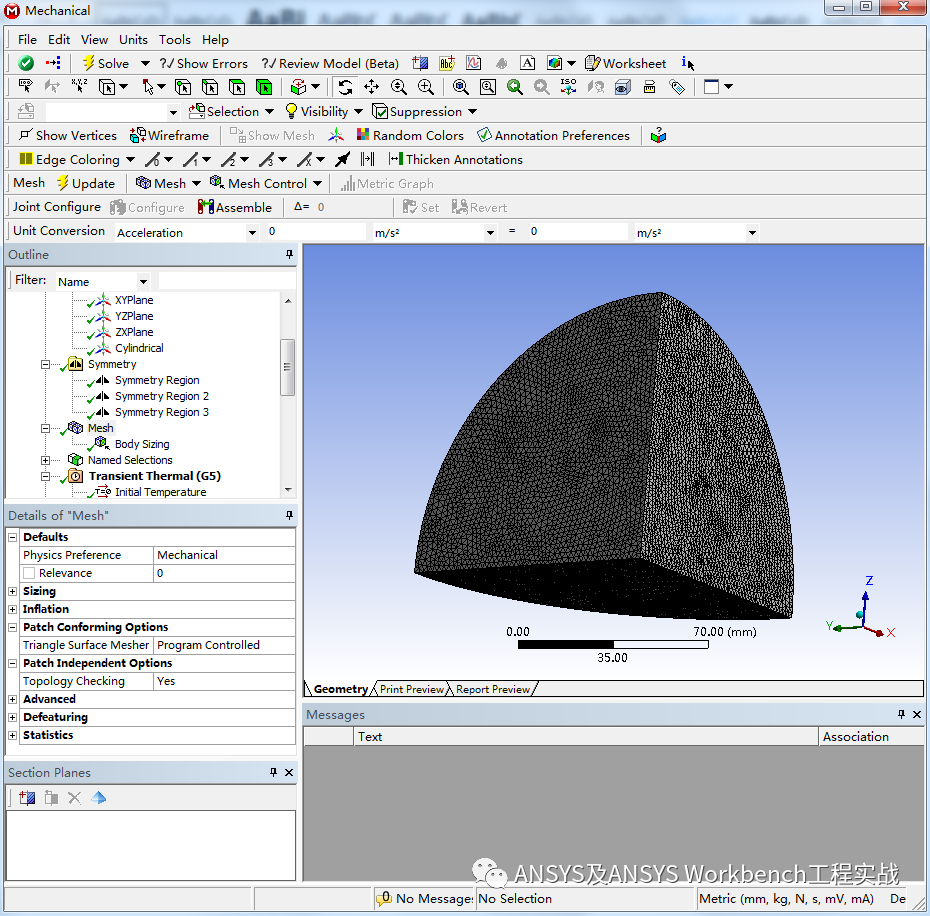

网格大小设置为 2mm,进行自由网格划分,如图 6 ,网格形状和数量可以根据需要进行设置划分,可以参考 ANSYS Workbench 六面体网格划分

           图 6 网格设置

划分后的网格如图 7 。

           图 7  划分后的网格

1.6 初始温度设置:

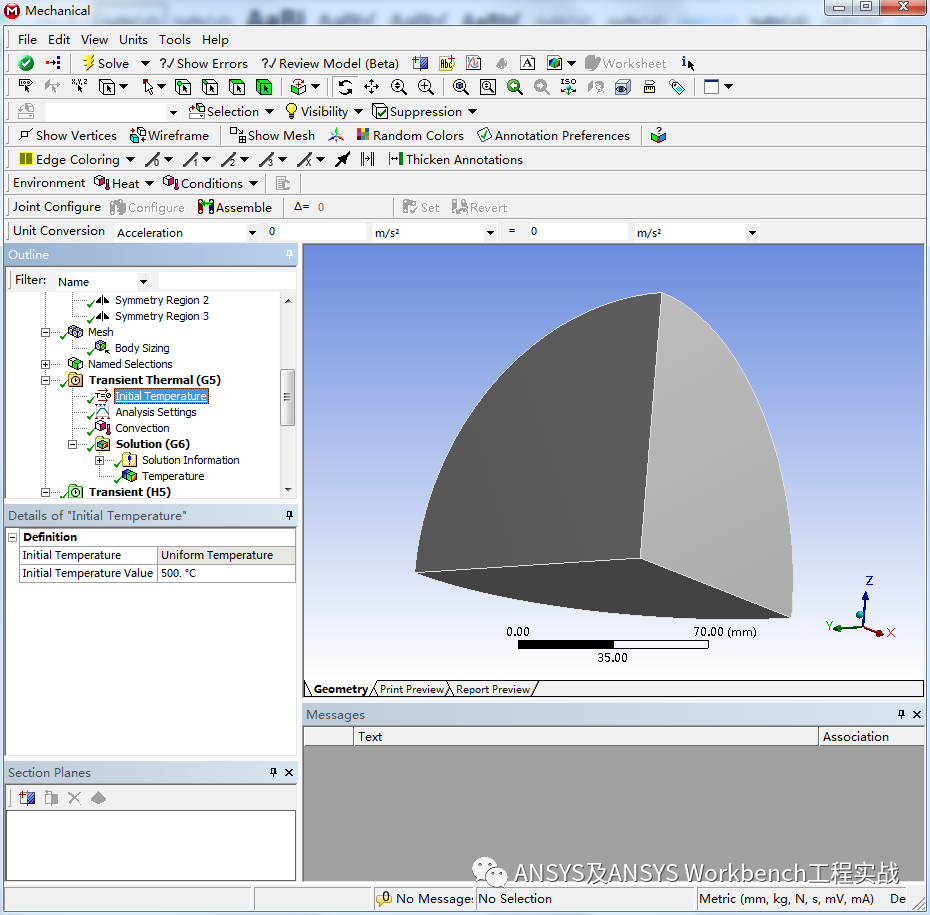

设置钢球的初始温度 500℃ 如图 8:

           图 8  设置钢球初始温度

1.7 瞬态分析设置:

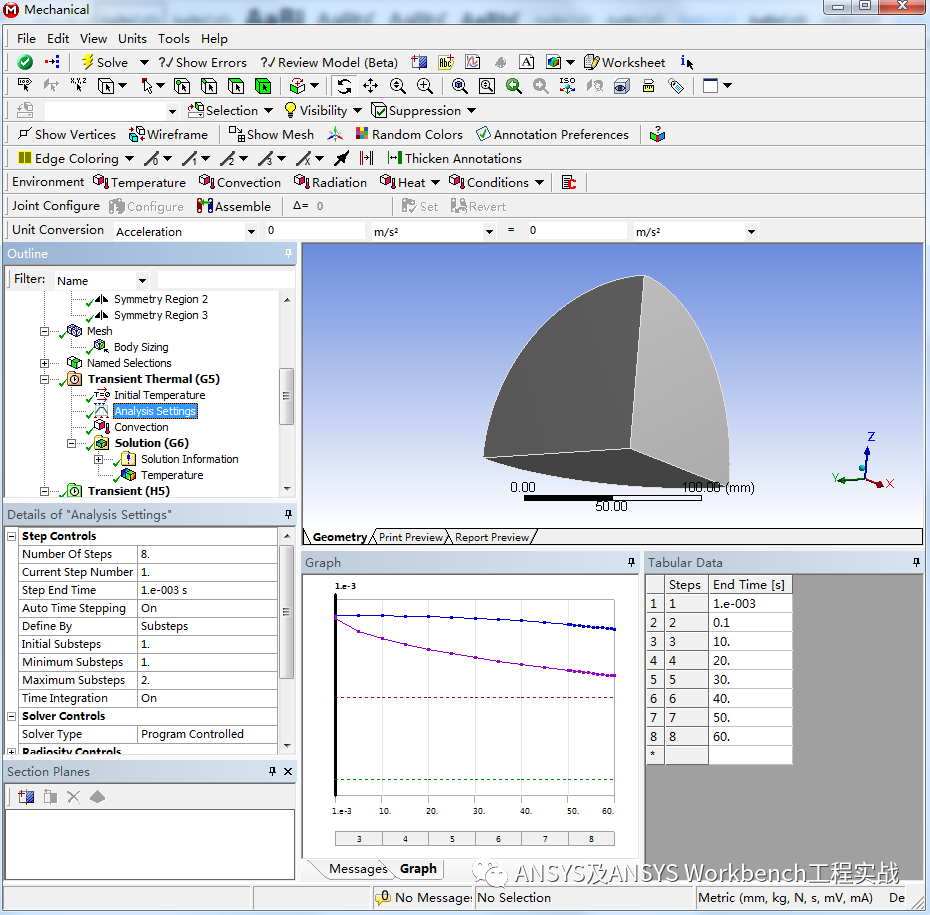

设置瞬态热分析的瞬态时间及时间步,具体设置如图 9:

           图 9  瞬态分析时间步设置

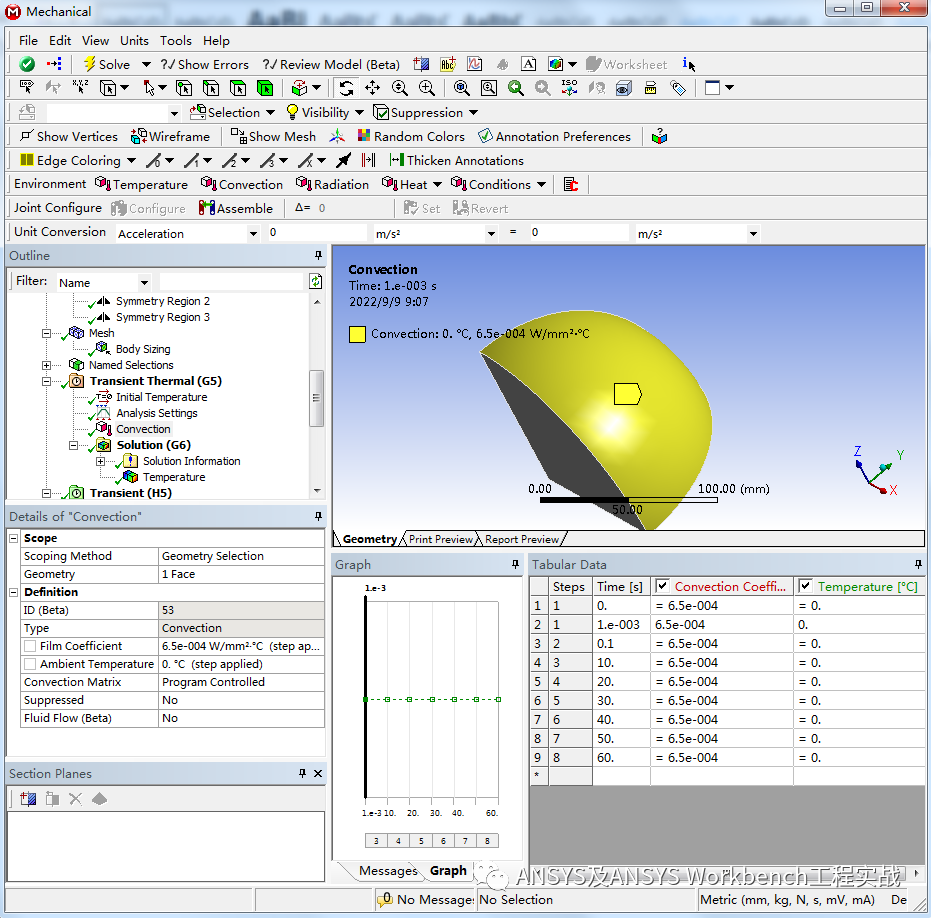

1.8 边界对流系数设置:

边界对流系数大小根据对流系数公式和仿真分析重复迭代,取最终收敛的对流系数,这里对流系数只用来计算,如图 10。

           图 10  对流系数设置

1.9 瞬态热分析结果:

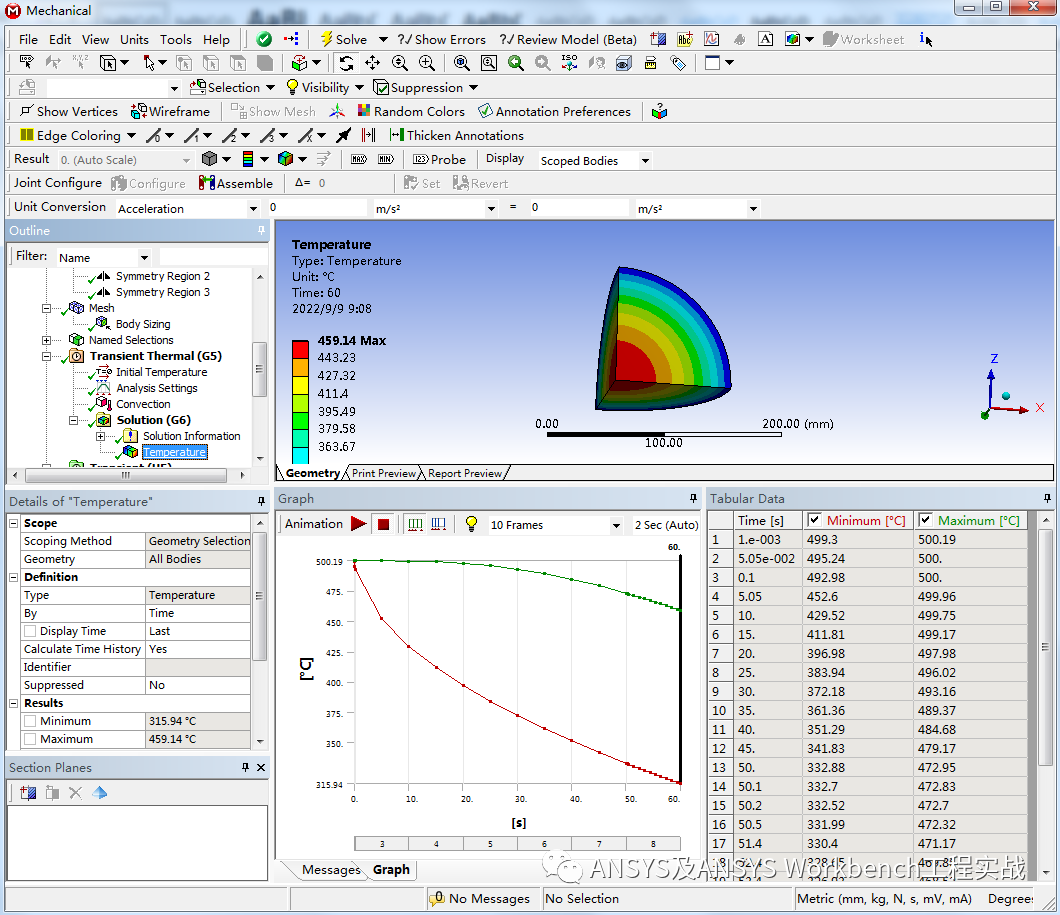

图 11 中显示钢球的 1/8 模型在 1min 内的温度分布情况,可以看到球心温度(最大值)和球表面温度(最小值)各时间点的温度情况:

           图 11  钢球瞬态热分析结果

2.  瞬态力学分析:

2.1 零应力设置:

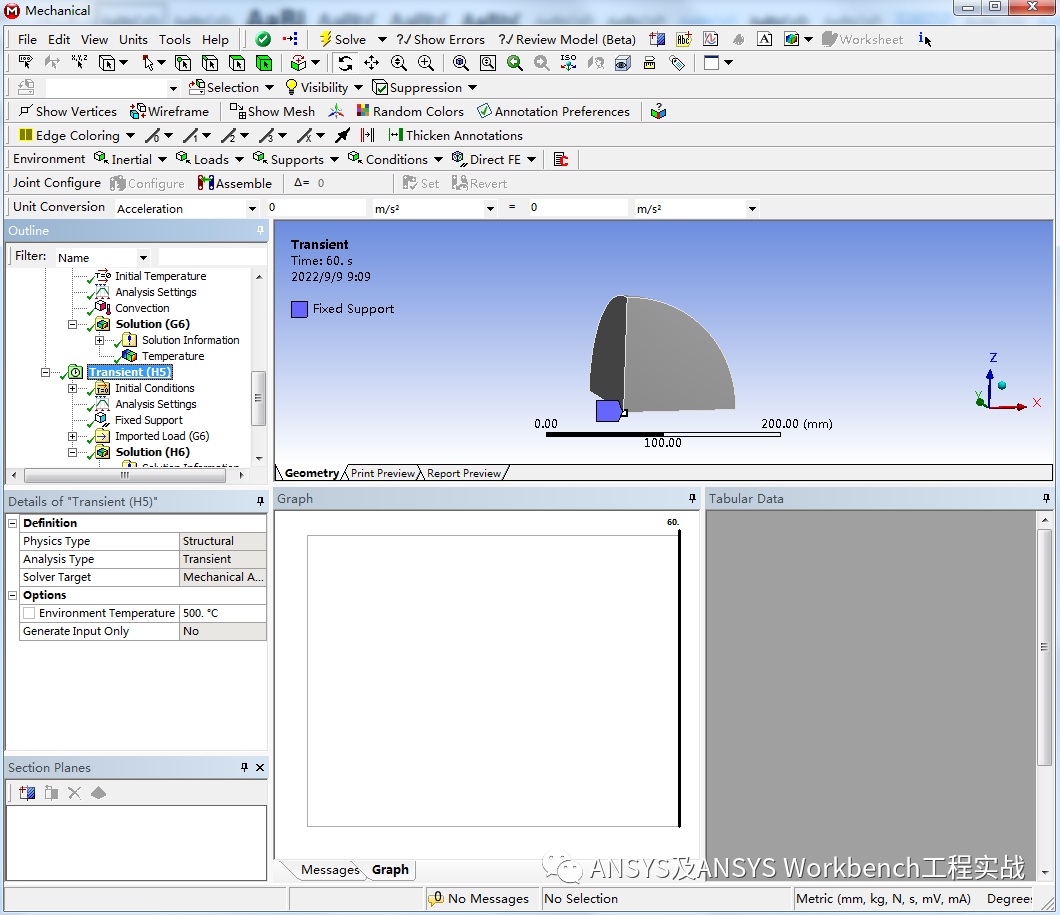

高温钢球放入低温的水中的力学过程分析要设置零应力温度,如图 12 ,环境温度设置为 500℃:

           图 12  零应力温度设置

2.2 瞬态分析设置:

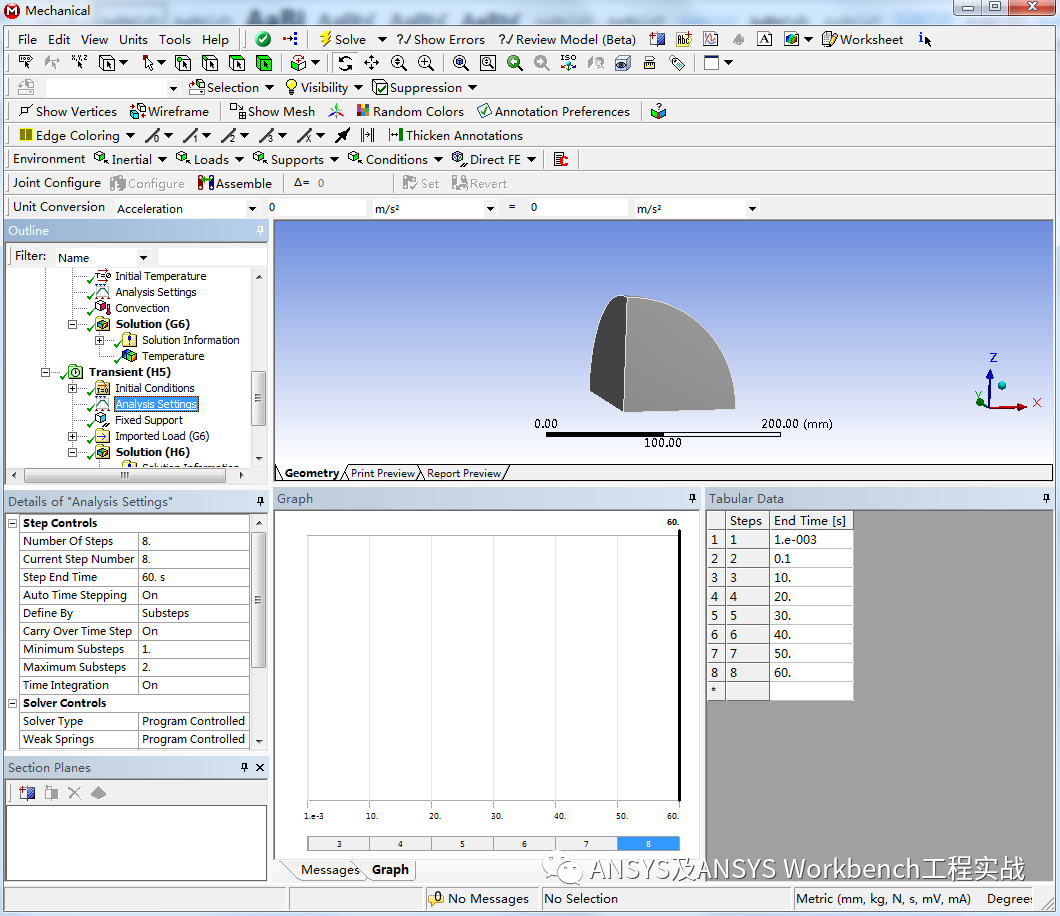

瞬态分析步和子步设置与瞬态热分析的一致,如图 13:

           图 13  瞬态时间设置

2.3 固定约束设置:

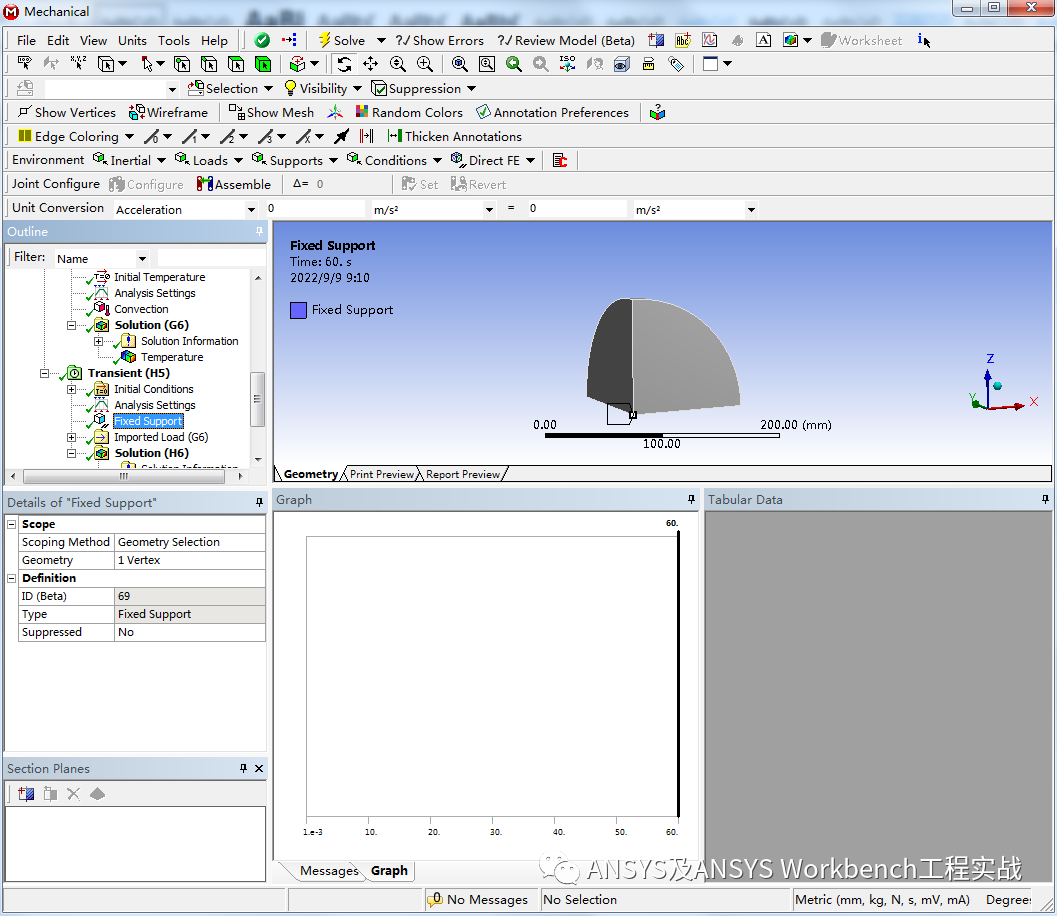

了对称约束,还要设置固定约束,如图 14:

           图 14  固定设置

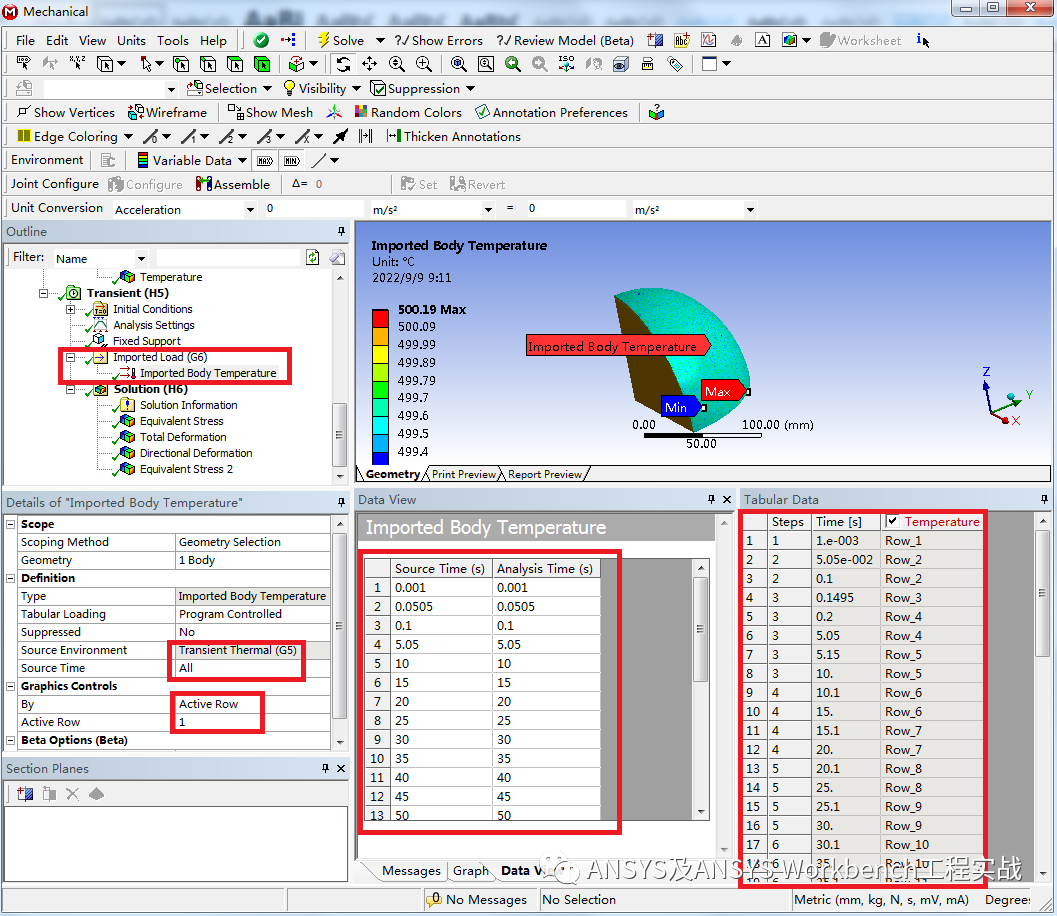

2.4 瞬态温度导入:

导入瞬态热分析的温度载荷,如图 15,可以显示各个时间点的导入温度云图:

           图 15  瞬态温度导入

2.5 瞬态力学仿真结果:

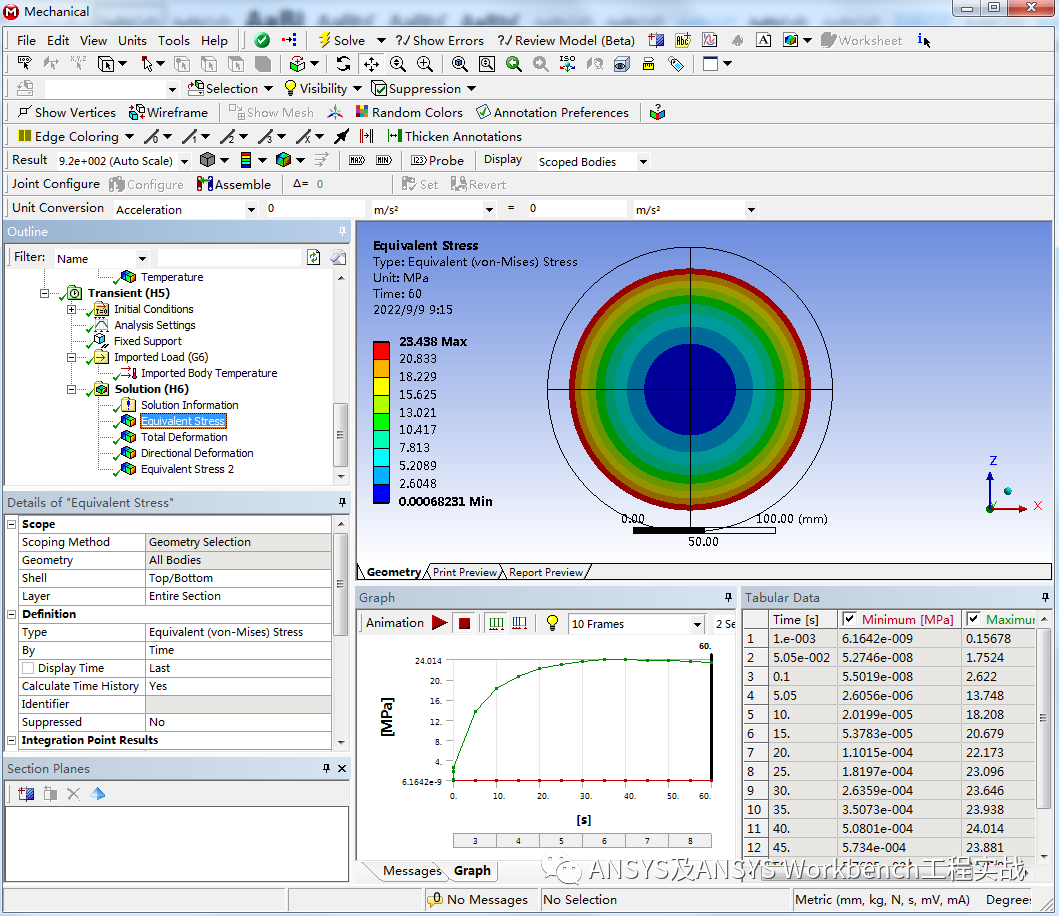

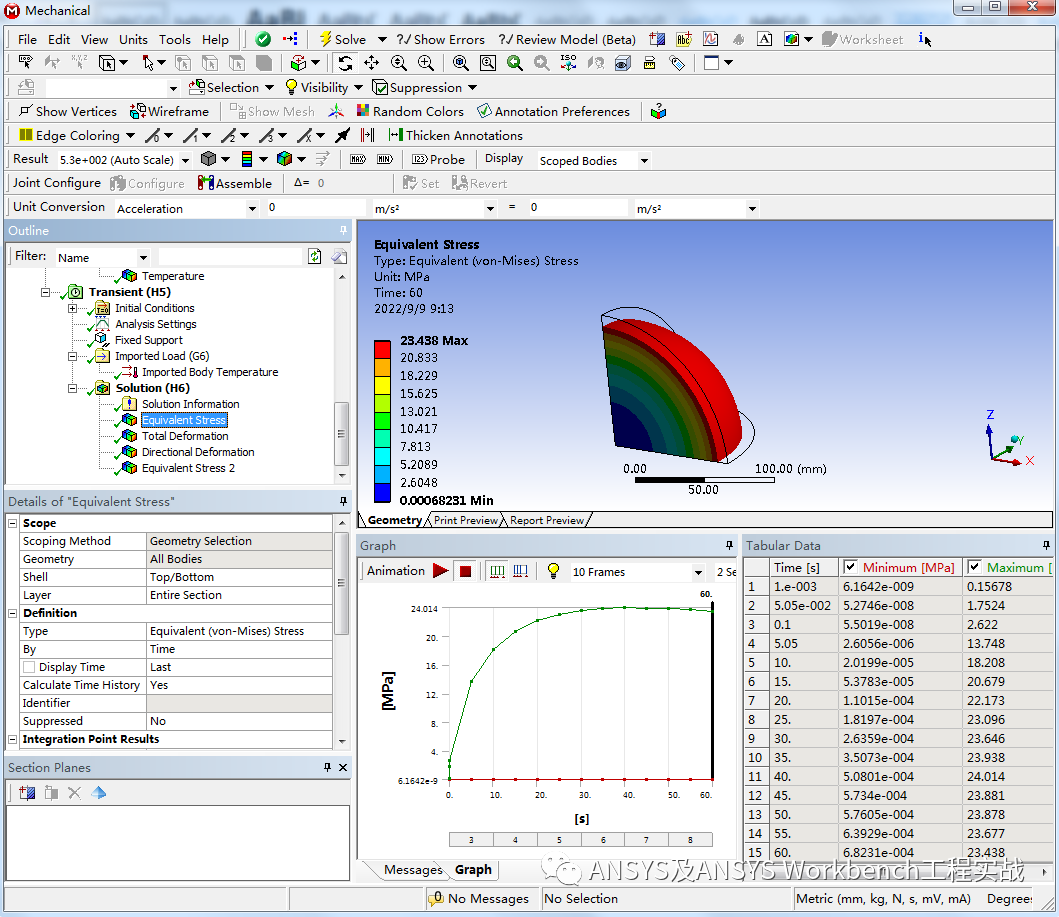

图 16 钢球各时间点对应的应力,开始时间点时应力为零,随着时间的增加钢球外边面和中心的应力随时间变化,实线显示的是变形前的尺寸结构,钢球随温度降低缩小。

           图 16  钢球应力随温度变化

图 17 显示钢球 1/2 模型的应力分布:

           图 17  钢球 1/2 模型应力云图

图 18 显示钢球 3/4  模型的应力分布:

           图 18  钢球 3/4 模型应力云图

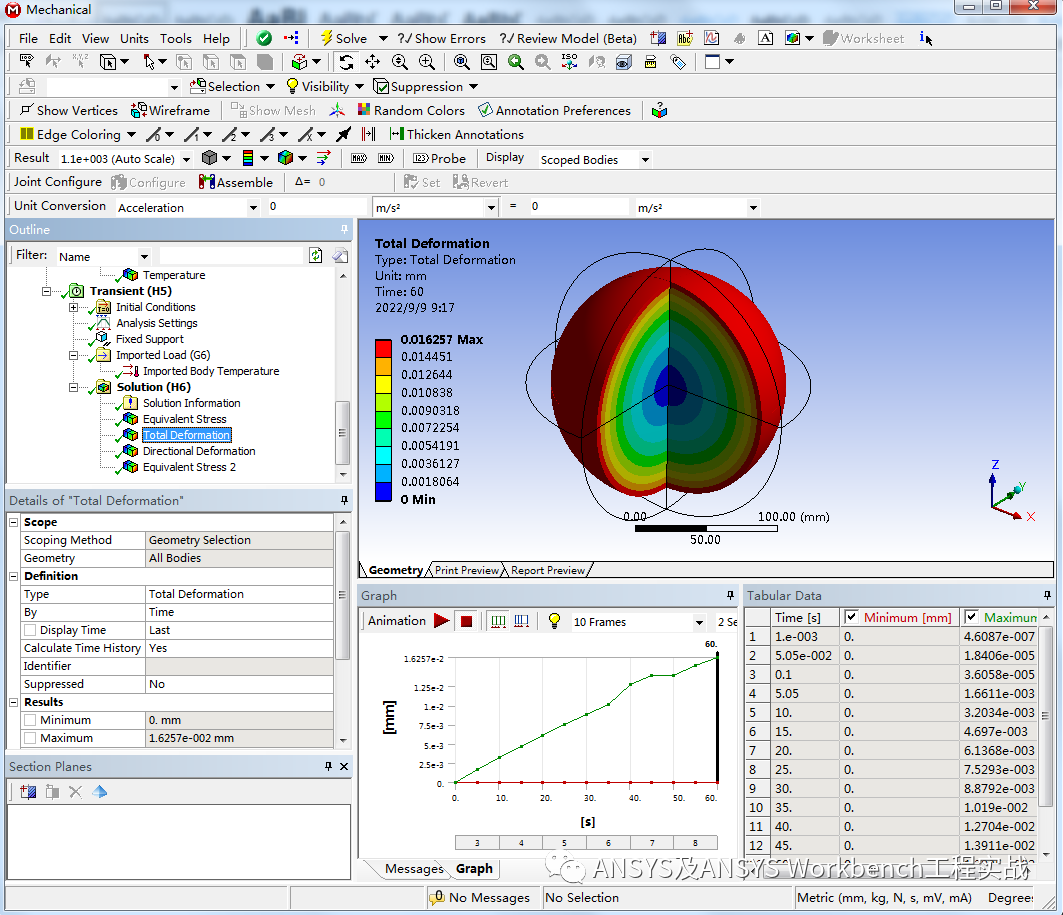

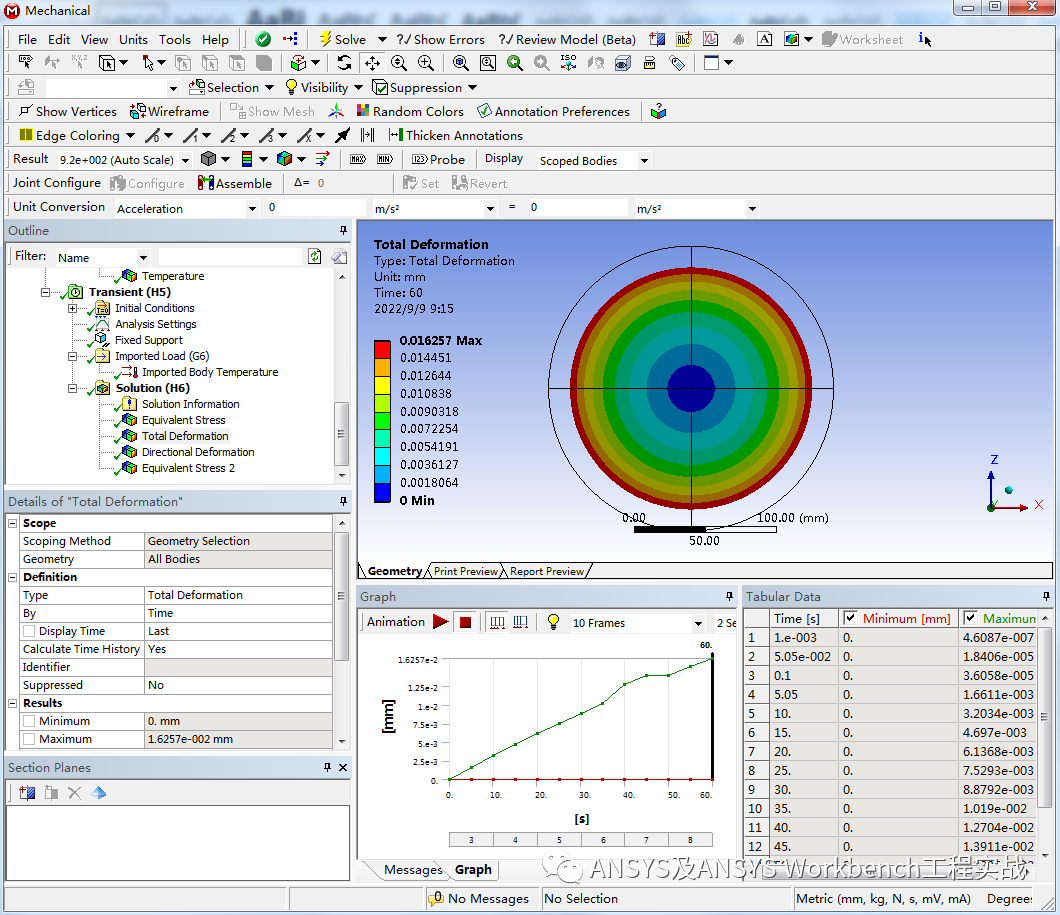

图 19 显示钢球 3/4  模型变形云图,实线是钢球变形前的形状:

           图 19  钢球 3/4 模型变形云图

图 20 显示钢球 1/8  模型变形云图:

           图 20  钢球 1/8 模型变形云图

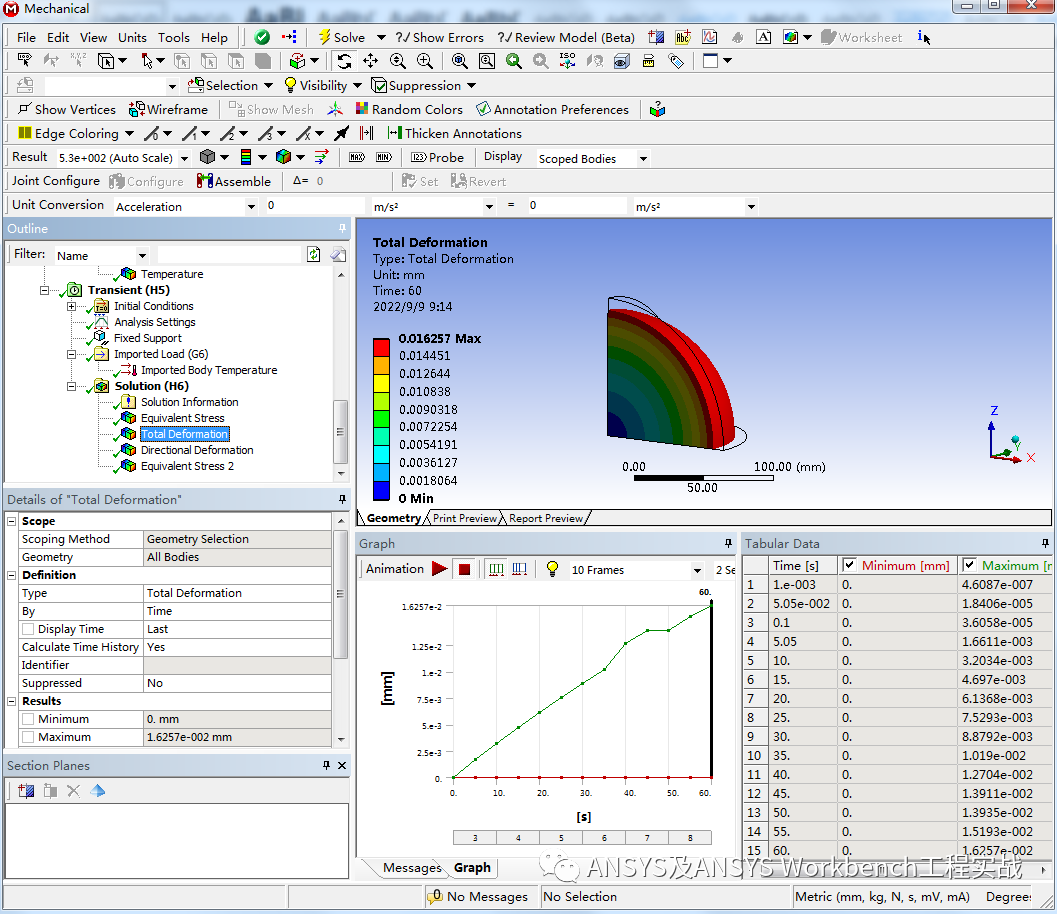

图 21 显示钢球 1/2  模型变形云图:

           图 21  钢球 1/2 模型变形云图

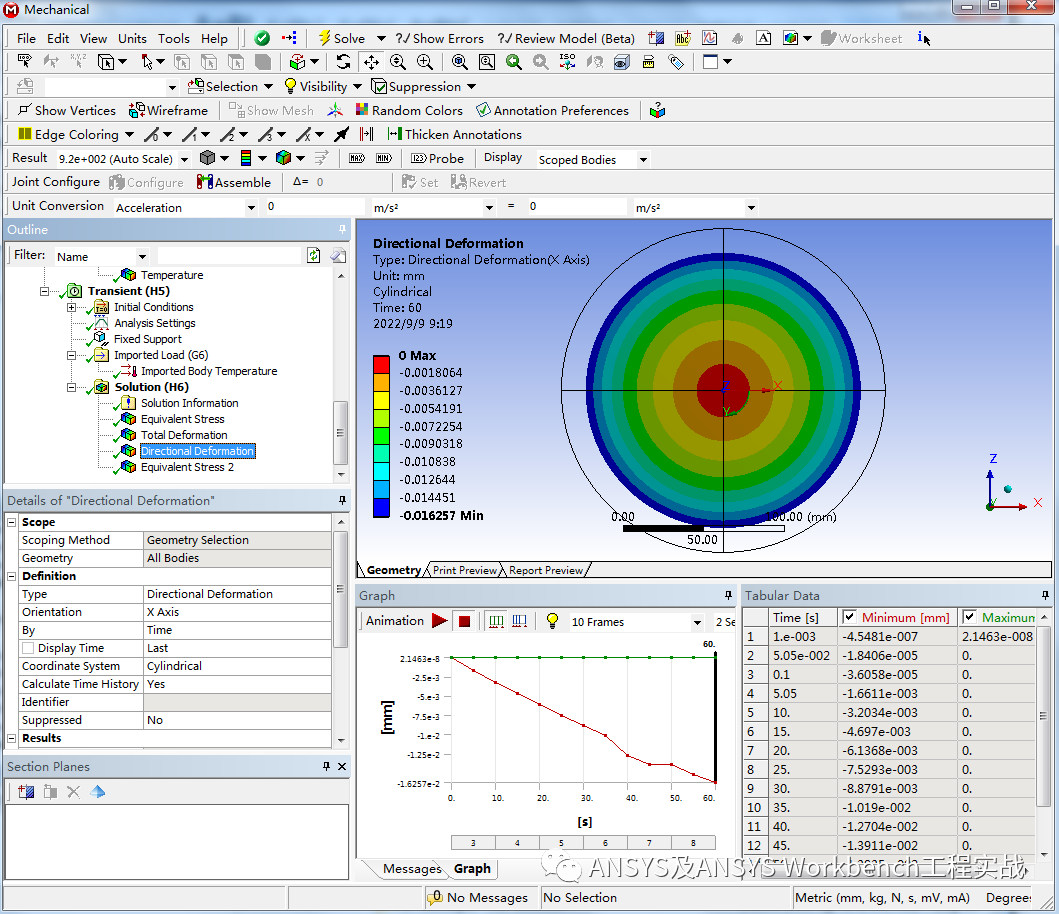

图 22 用柱坐标显示了钢球 方向位移(半径方向)的位移变化情况

           图 22  钢球沿半径方向变形云图

备注说明:

图 23 显示全模型显示设置:

           图 23  仿真结果全模型显示设置

特别说明:

方形金属块可以通过变形收缩确定零应力设置正确与否,欢迎对钢球放入水中的瞬态热力学分析过程的各关键点进行交流
