正式发布|Ansys Workbench高效操作技巧指南

5月前浏览1830

Ansys Workbench是功能最为强大的多物理场仿真分析软件之一,能够对复杂机械系统结构静力学结构动力学刚体动力学流体动力学、结构热力学、电磁场以及物理场耦合等进行分析模拟。

为提高仿真效率,告别低效操作,本文系统盘点使用Ansys Workbench过程中,你不可不知的高频、高效操作技

1 提高操作速度

开始—>运行—>输入%temp%,点击确定,删除所有临时文件,重启电脑,再启动ANSYS Workbench

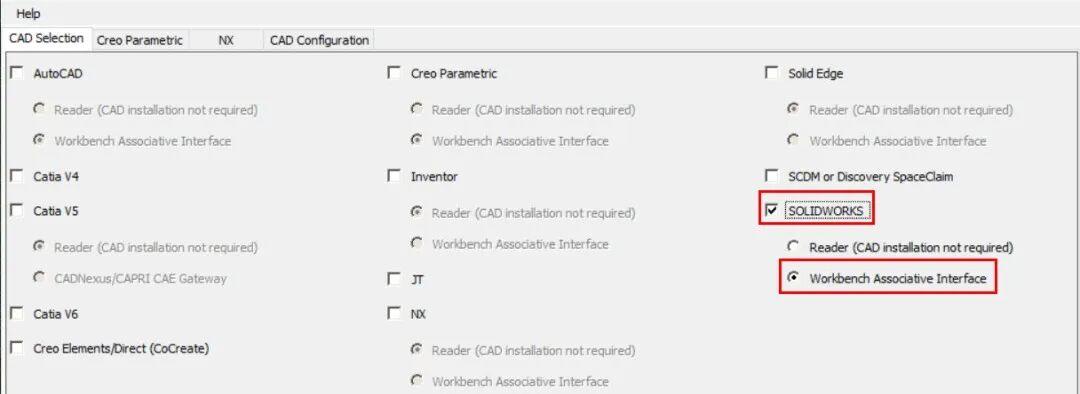

2 关联Solidworks

点击开始,展开ANSYS,右击以管理员身份打开CAD Configuration manager。CAD Selection中勾选Solidworks及下面的Workbench Associative Interface。点击Next,点击Configure SelectedCAD Interfaces

3 设置爆炸视图

在工具栏中找到Display>Explode,拖动Reset,实现模型的爆炸图功能,便于模型设置运动副。设置完成后,在工具栏中找到Display>Explode,将Reset恢复。

4 更改背景颜色

在流程图界面,点击菜单tools—>options—>appearance—>background color,更改想要的颜色,如白色。

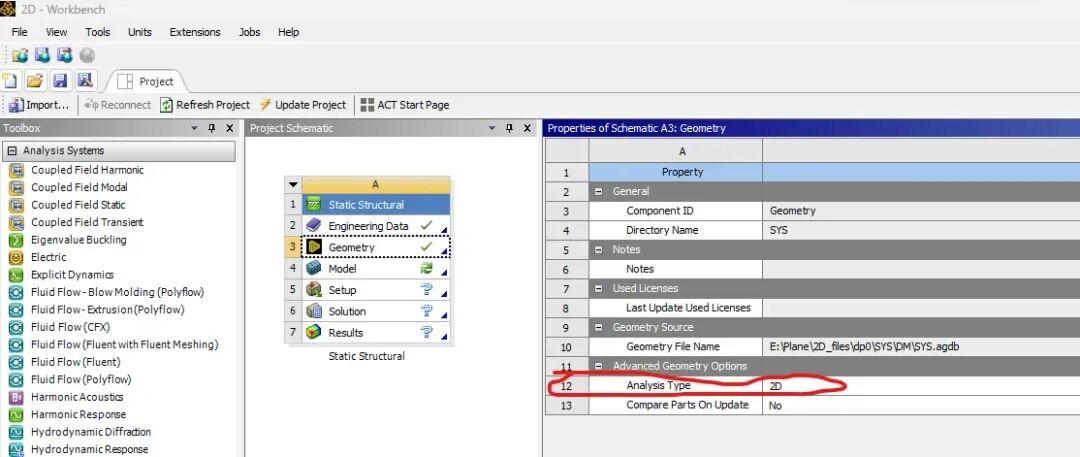

5 激活2D设置

进入Workbench界面,建立项目分析流程,单击菜单栏View—>Properties。单击项目流程中的Geomotory,将右侧最下方Analysis Type由3D修改为2D,激活2D分析类型。

6 非透明显示模型

进入DM界面,展开View—>取消勾选Frozen BodyTransparency。

7 删除多余几何单元

在DM界面下,选择Create—>Delete—>Body/Face/Edge Delete。在下方参数面板中,图形区或模型树中选择欲删除的线//体,点击下方参数面板中的Apply。右击模型树中的Delete,选择Generate

8 模型尺寸测量

在DM界面下,选择Tools—>AnalysisTools—>Distance Finder。在下方参数面板中,分别选择Entity Set 1和Entity Set 2对应的点、线、面,并分别点击Apply。

9 快速输入瞬态载荷

将随时间变化的瞬态载荷输入到Excel得某一列中,全选—>复 制。WB输入瞬态载荷时,选择载荷输入方式为Tabular Data。右侧Tabular Data表格中,点击载荷名字选中全列,右击选择Paste Cell。

10 开启大变形

点击模型树中的Analysis Setting(分析设置),在下方面板中设置Solver Controls(求解控制)—> Large Deflection(大变形)为ON。大变形分析属于非线性分析,需要多次迭代求解。

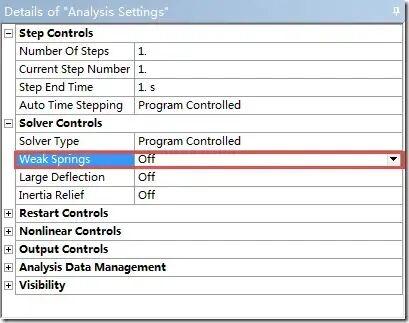

11 开启弱弹簧

进行多体接触仿真分析时,为避免存在间隙等引起的刚体 位移出现,可以打开弱弹簧Weak Springs。点击模型树中的Analysis Setting(分析设置),在下方面板中设置Solver Controls(求解控制)—>WeakSprings为On。

12 提取径向/周向/轴向应力

ANSYS Workbench分析管、柱、套、筒状结构时,需要显示径向应力、周向应力和轴向应力。方法如下:

1)右击模型树中的CoordinateSystems—>Insert—>选择Coordinate System,下方面板中设置Type为Cylindrical,并选择圆柱坐标的原点、X轴(径向)和Z轴(轴向)。
2)分析求解后, 右击Sloution—>Insert—>添加Normal Stress,设置坐标系为刚创建的圆柱坐标,Orientation中选择方向,从而提取径向应力、周向应力和轴向应力。

13 结果云图导出方法

1) Mechanical界面,点击菜单Tools—>Options—>Report—>FigureDimensions,更改图像高度、宽度,以及输出质量,调整云图的质量、位置和显示方式至最佳。点击分析结果,点击菜单栏New Figure or Image中的Image to File。

2) 弹出对话框Graphics Resolution中选择High resolution-memory intensive(4:1),其余保持默认即可,点击OK,得到高清矢量图。选择文件夹,命名图片名,保存后打开查看图片即可。后续可采用PS和Visio对矢量图进行编辑重组。

14 合并多个WB文件

当遇到多人协作、多机计算、多次设计变量变更、多次载荷调整等复杂协作项目时,需要将多个WB文件合并成一个,合并后的项目几何文件、外部导入数据、计算结果都在,且项目之间可以创建新的数据关联。

合并步骤如下:子Workbench项目流程界面—>File—>Archive—>选择.wbpz格式—>点击保存—>弹出界面仅勾选“Imported……directory”—>点击Archive,压缩子WB文件主Workbench项目流程界面—>File—>Import—>依次选择被压缩的子WB文件。

15 功能界面显示方法

Mechanical界面错点某些操作后,常用界面乱掉,很多常用窗口看不到或者最小化,解决办法如下:菜单栏View—>Windows—>勾选ResetLayout,显示基本需要的功能窗口;勾选Messages,显示警告和错误信息;勾选Section Planes,显示剖切功能界面。

16 经典界面隐藏坐标

菜单栏PlotCrtls—>window controls—>window options—>弹出对话框中,设置Location of triad为Not shown。

17 施加节点约束和载荷

型树点击Mesh显示网格,选中要施加约束或载荷的节点或单元,右击创建Name Selection并命名。插入Direct FE,选择NodalDisplacement节点位移约束,Named Selection下拉以Name Section的方式加载。

18 注释标记功能

使用时先选择Probe对指定位置进行标记,选择(Label or Imported Objects )按钮,对需要移动的注释进行移动,移动后注释框前面会有红色标识。下方Graphics Annotations中,会显示注释标记的各种信息,如类型、数值、单位以及位置等信息。

19 更改接触容差

导入多体模型时,系统会根据两个面的距离小于某个值(接触容差)自动生成接触对。可以通过更改接触容差来控制系统自动生成的接触对。点击模型树中的Contacts,在下方面板中将Tolerance Type改为Value,设置合理的容差值Tolerance Value。

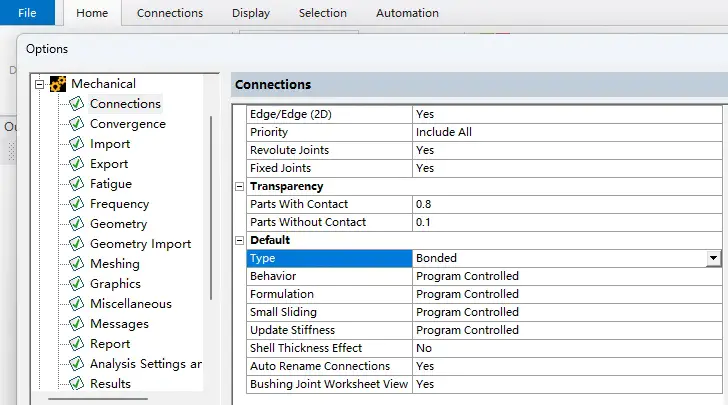

20 更改默认接触类型

同样,可以通过更改默认接触类型来控制系统自动生成的接触对。Mechanical界面,单击Files —> Options—> Mechanical —> Connections —> Default —> Type —> 更改类型,保存设置。

此外,瞬态时间步设置、变形体生成实体、印记面创建、结果数据输出、解决非线性不收敛、接触面框选、远程点创建、材料库创建等操作方法
