前言

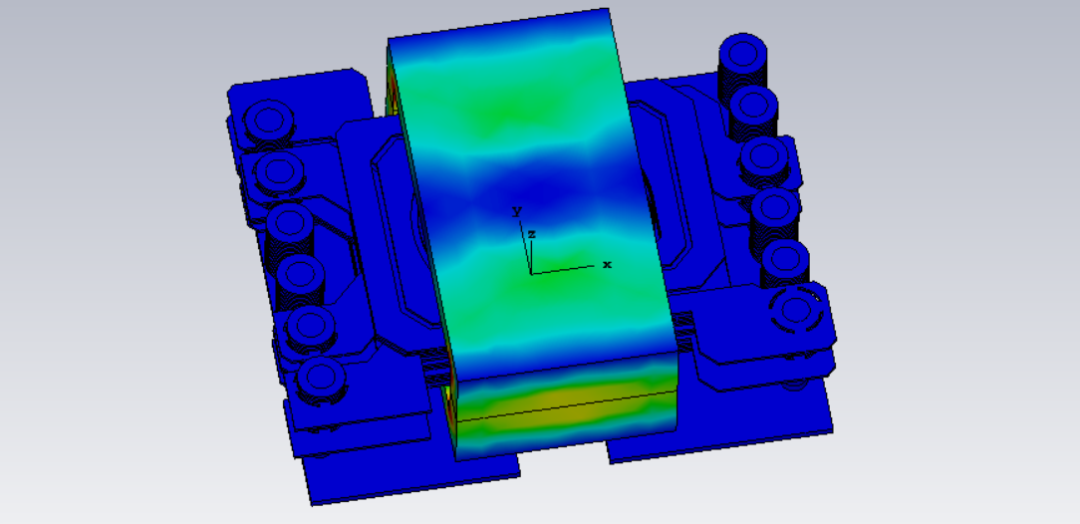

最近小编一直在研究通过CST低频工作室设计PCB平面变压器,准备用PCB平面变压器设计一个正激开关电源。一个参数很有意思:磁芯损耗密度Core Loss Density。
磁芯损耗密度不仅是材料的基础参数,更是连接电磁设计、热管理和成本控制的关键桥梁。今天,我们就从变压器设计的角度,探讨下磁芯损耗密度的物理本质、工程计算方法及其在变压器设计全流程中的应用。




一、磁芯损耗密度

在变压器设计中,磁芯损耗密度(Core Loss Density)直接影响三大关键指标:

温升控制:磁芯损耗是变压器的主要热源之一。根据经验,磁芯损耗通常占变压器额定输出功率的2~3% 作为初步设计标准。对于大功率变压器,这一比例还需进一步降低。

效率指标:在追求高效能的今天,变压器的损耗直接关系到系统能效等级。磁芯损耗与绕组铜损共同构成变压器总损耗,二者存在最佳匹配点——当磁芯损耗等于绕组损耗时,变压器总损耗最小。

体积重量:磁芯损耗密度决定了允许的工作磁通密度,进而影响磁芯尺寸。频率升高时,为控制损耗,工作磁通密度必须相应降低,因此变压器体积并不与频率成反比,而是接近与频率的平方根成反比

二、磁芯损耗三个组成部分

从物理机理看,磁芯损耗由三部分构成:

磁滞损耗(Ph):源于磁畴壁移动的不可逆过程。每个磁化周期中,B-H曲线所包围的面积即代表单位体积的磁滞损耗。这部分损耗与频率成正比,与磁通密度的n次方(n≈1.6~3)成正比。

涡流损耗(Pe):交变磁场在磁芯内部感应出的涡流产生的焦耳热。涡流损耗与频率的平方成正比,与磁芯厚度的平方成正比,因此高频变压器必须采用薄带材料或磁粉芯。

剩余损耗(Pr):由磁化弛豫等效应引起,通常在1MHz以上才显著,一般变压器设计中可忽略。

三、磁芯损耗密度计算

在工程应用中,磁芯损耗密度最常用的计算模型是斯坦梅茨经验公式(Steinmetz Equation)

其中,Pcv是磁芯损耗密度(kW/m³)f是频率(kHz),Bm是最大磁感应强度(mT),k,α,β  材料常数,由磁芯厂商通过实验拟合得到,用于描述该材料损耗与频率、磁通密度的关系。

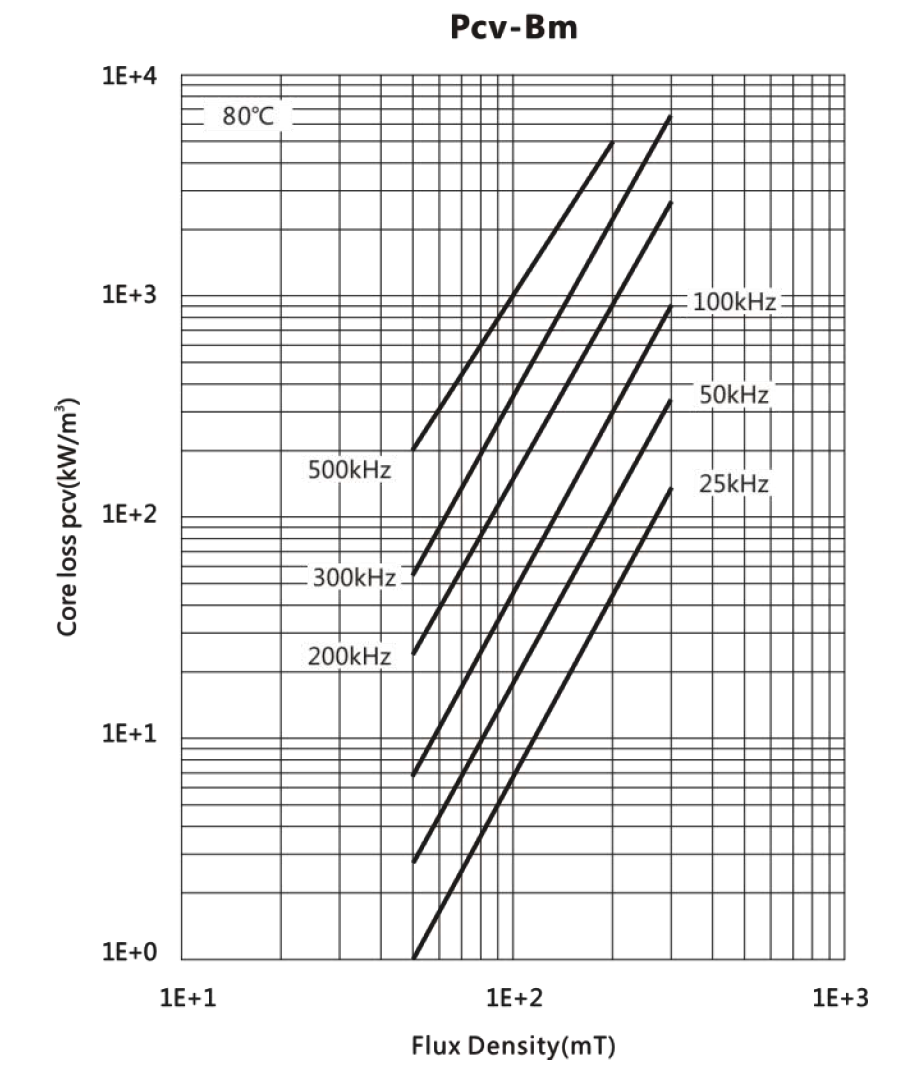

比如小编通过磁芯材料datasheet提供的信息自己拟合的,如图,最大磁通密度和磁芯损耗密度笛卡尔坐标图,这里是温度在80摄氏度各频率下的数据。

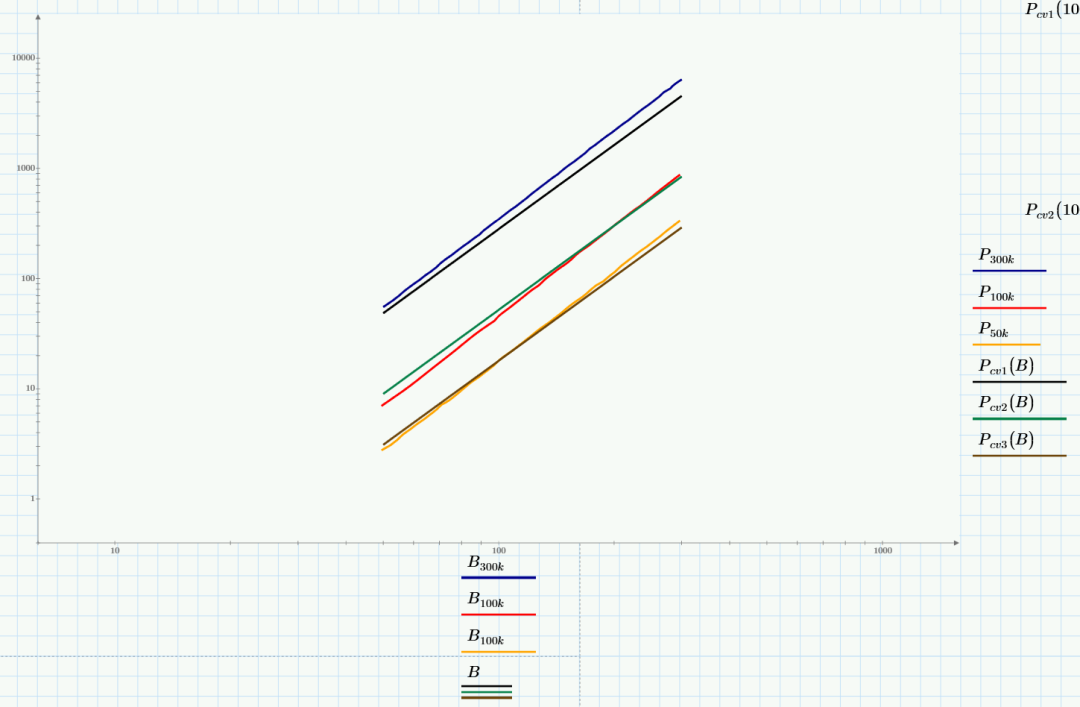

小编拟合如下,上面三个是原始数据,下面三个是拟合结果。


四、磁芯总损耗的计算

获得损耗密度Pcv后,乘以磁芯有效体积Ve即可得到总磁芯损耗Pcore:




在变压器设计中,通常将磁芯总损耗与绕组铜损相加,得到变压器总损耗,进而评估温升和效率

结语

磁芯损耗密度是变压器设计中的核心参数,它贯穿从材料选型、电磁设计到热管理的全过程。深入理解其物理本质,掌握工程计算方法,并能结合实际工况灵活应用,是每一位变压器设计工程师的必修课。

在追求高效率、高功率密度、高可靠性的今天,磁芯损耗的精确建模和优化设计,正成为变压器设计竞争的分水岭。希望本文能为你提供有价值的参考,助你在变压器设计之路上走得更远、更稳。
