揭秘变速箱啸叫难题：从问题定位到精准解决的全过程
在汽车NVH（噪声、振动与声振粗糙度）领域，变速器啸叫问题一直是个棘手难题。近期，上汽技术中心团队成功解决了某手动变速器二档齿轮啸叫问题，其解决过程堪称工程技术分析的典范。本文将详细呈现从问题定位到最终解决方案的全过程。第一章：问题确认与精准定位
1.1 问题现象描述

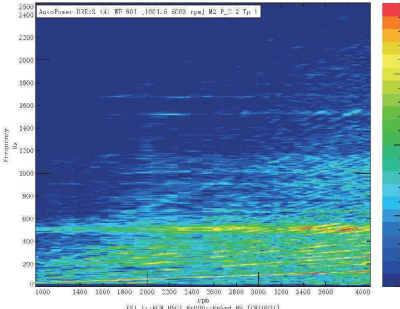

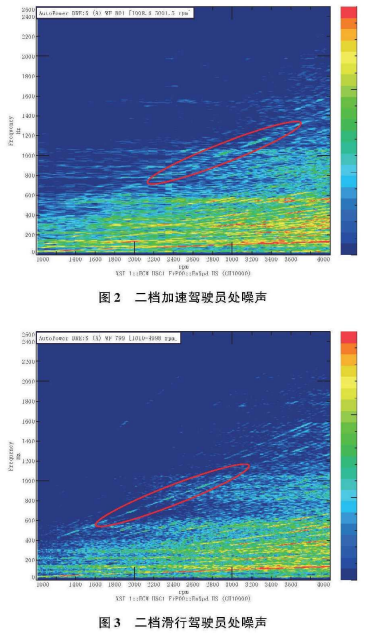

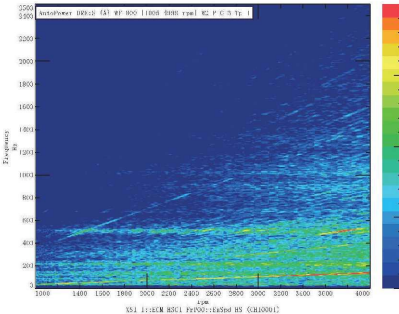

在整车开发过程中，工程师发现该手动变速器在二档缓加速和滑行工况下，驾驶员位置能够听到清晰的口哨声。这种噪声主观评估不可接受，需要立即解决。1.2 精密测试布署

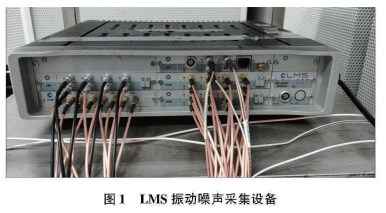

为准确分析问题，团队在整车上布置了完整的测试系统：•
•
变速器悬上和下系杆悬上布置500g三向加速度传感器
•
变速器悬下、下系杆悬下及转向节处布置50g三向加速度传感器
1.3 阶次分析方法的应用
团队采用阶次分析方法，这是解决旋转结构部件振动噪声问题的常用技术。该方法基于等回转角采样，能够精准识别与转速相关的频率成分。通过分析，团队在二档缓加速工况下2700~3300r/min和滑行工况2700~1700r/min转速范围内发现了明显的21阶次噪声。经与变速器齿轮参数对比，确认该阶次对应二档档位齿轮齿数，从而锁定了问题源头。第二章：变速器本体性能对比分析
2.1 台架试验设计
为确定啸叫原因是否来自变速器本体，团队在符合GB/T 6882-2008标准的半消声室中进行了台架试验。以老款变速器为对标基准，采用五点声功率法重点考察二档工况下的NVH性能。2.2 加速工况对比结果

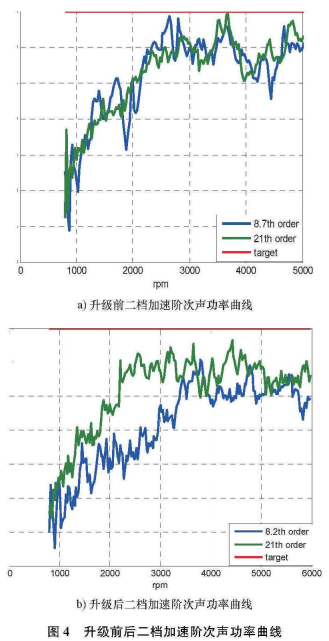

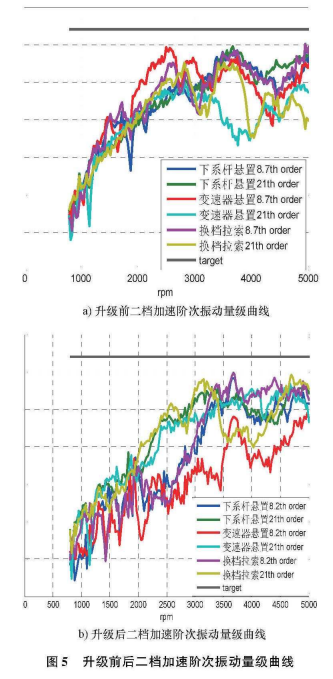

不仅档位齿轮和主减齿轮阶次均满足目标值要求，且升级后的档位齿轮阶次曲线较升级前还有所提升。升级前变速器悬置点振动在3700~4700r/min范围内略有超标，而升级后振动情况得到改善。2.3 滑行工况性能评估

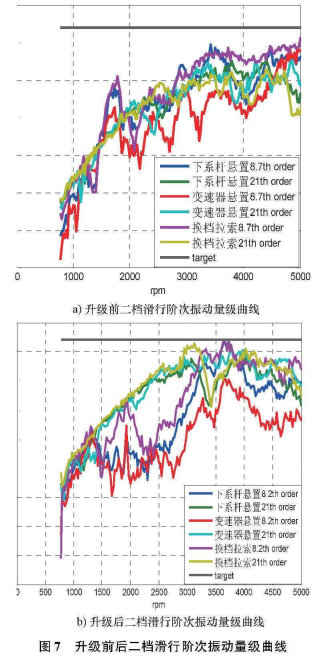

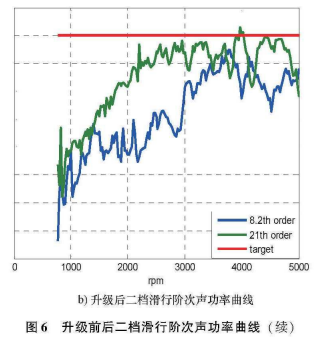

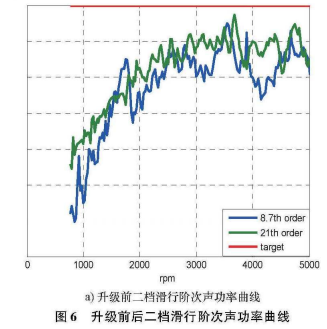

升级前后变速器振动均满足目标要求，且在整车抱怨的转速范围内表现良好。关键结论：升级前后两款变速器二档振动噪声水平相当，在问题转速区间内均满足目标要求，排除变速器本体影响因素。第三章：传递路径分析与解决方案
3.1 问题排查过程
团队运用传递路径分析方法(TPA)，从空气和结构两条路径进行排查。由于该整车平台搭载其他变速器时无啸叫问题，空气传播被排除，重点转向结构传递路径。通过断开换档拉索并评估噪声变化，团队最终将焦点锁定在变速器悬置系统上。3.2 悬置系统深度分析

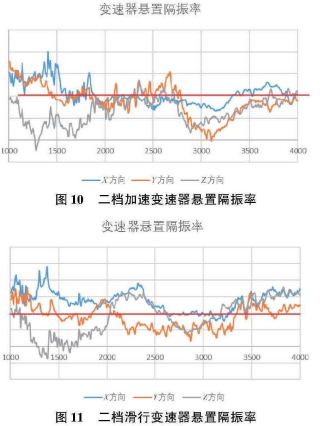

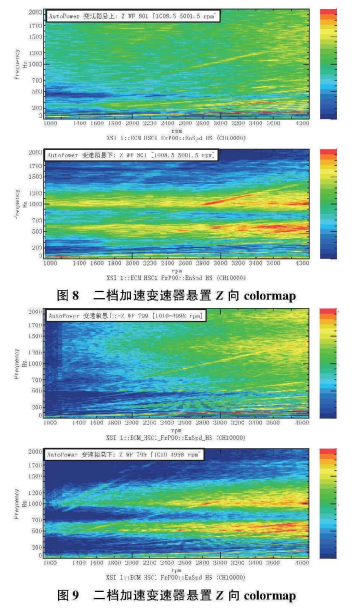

变速器悬置在1000Hz附近存在明显共振带，当二档齿轮阶次穿过该共振带时能量急剧放大。在问题转速区间内，变速器悬置隔振率不满足目标要求，确认了悬置系统是主要传播路径。3.3 精巧解决方案
团队提出了一个简单而有效的解决方案：在悬置支架上增加500g配重块，通过改变悬置模态特性来降低振动传递能量。装车评估显示，二档加速工况啸叫明显改善，滑行工况也有一定改善，总体达到可接受水平。第四章：工程启示与结论
通过这一完整的问题解决过程，我们得到以下重要结论：1.
系统化分析至关重要：变速器啸叫问题需要同时考虑变速器本体激励和传递路径影响，单一方面的优化可能无法解决问题。
2.
先进分析方法的价值：阶次分析和传递路径分析方法是解决NVH问题的强大工具，能够精准定位问题源头和传播路径。
3.
简单方案解决复杂问题：无需改变齿轮设计或复杂结构，通过简单的悬置配重调整就能有效改善啸叫问题。
4.
工程实践指导意义：这一案例为后续类似问题的优化提供了可靠的技术指导和解决方案思路。
这一技术攻关过程不仅解决了具体工程问题，更展示了中国汽车工业在NVH领域的技术实力和创新能力。在汽车品质竞争日益激烈的今天，这样的技术进步正是提升产品竞争力的关键所在。【免责声明】本文来自网络或本公 众号原创，版权归原作者所有，仅用于学习等，对文中观点判断均保持中立，若您认为文中来源标注与事实不符，若有涉及版权等请告知，将及时修订删除，谢谢大家的关注。
