在当前商业航天蓬勃发展的背景下，巨型星座建设对卫星研制模式提出了批量化、低成本、高可靠的根本性变革要求。作为卫星的“骨骼”与“血脉”，结构与热控分系统不再仅是保障生存的传统功能部件，而是跃升为决定卫星成本边界、生产效率与任务效能的核心抓手。

本文从专业视角出发，深入剖析两大分系统在应对大规模星座需求时的技术演进路径，论证其通过一体化设计、先进材料应用与平台化产品转型，如何成为商业航天实现“高性能-低成本”悖论突破的关键钥匙。

日产一颗航天卫星！结构力学仿真如何重塑批产卫星轻量化革命？

01 写在文前

2025年，中国向国际电信联盟提交新增20.3万颗卫星的频率申请，标志着巨型星座时代已从概念走向现实。当卫星制造从过去每年的“几位数”产量跃升至“三位数”甚至“四位数”时，传统航天“精雕细琢”的研制模式正遭受根本性冲击。在这场产业变革中，卫星结构与热控分系统——这两个看似“传统”且技术成熟的领域，却意外地站在了舞台中央。

结构分系统是卫星的“骨骼”，承担着发射段力学承载与在轨段精确支撑的重任；热控分系统是卫星的“血脉”，在±200°C的极寒酷热间守护着电子器件的“生命温度”。在商业航天“低成本、快响应、规模化”的新游戏规则下，这两大基础性分系统如何发挥作用，又如何实现自我进化，直接关系到整个产业的商业闭环能否实现。

卫星总体结构设计师“全能修炼手册”—从构型设计到力学试验

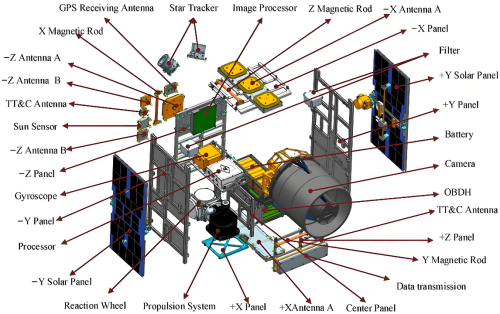

02 结构分系统：从“承力骨架”到“功能基盘”的跃迁

在商业航天语境下，结构分系统的核心使命已悄然发生位移。它不再仅仅是承受载荷的被动骨架，而是演变为整合电、热、机多种功能的主动基盘。

轻量化的极致追求：每一克的经济账

商业航天的第一性原理是成本。当前商业卫星每公斤发射成本虽已从体制内的20万元降至5-10万元，但对于千颗级星座而言，重量仍是决定生死的经济指标。结构质量通常占整星干重的20%-30%，其减重效益具有杠杆效应——每减少1公斤结构质量，意味着有效载荷可增加1公斤，或发射成本直降数万元。

因此，先进复合材料的应用从“可选项”变为“必选项”。碳纤维复合材料（CFRP）以其高比刚度、可设计性和近乎零的热膨胀系数，成为中心承力筒、舱板的首选。更关键的是，商业航天正在推动材料工艺的平民化。过去仅用于卫星主承力结构的钛合金（TC4）和蜂窝夹层板，如今通过标准化设计进入批量采购清单，材料成本随着产业规模扩大而快速摊薄。

力学环境的精准把控：从“过设计”到“刚好够用”

传统卫星结构设计往往因安全余量过大而导致“过设计”。商业航天要求的是“刚好够用”的精准设计。这依赖于高置信度的仿真分析能力。

结构设计师必须攻克模态分析、正弦振动、随机振动与冲击响应的每一道难关。核心目标是规避运载火箭的共振频率——通常要求整星一阶频率高于火箭规定的下限（如35Hz或45Hz）。对于商业公司而言，一次振动试验失败可能意味着数月交付周期的延误，这在星座组网的窗口期是不可接受的。因此，建立“分析-试验-修正”的数字孪生闭环，成为衡量结构团队技术水平的标尺。

微变形控制：高精度任务的隐形守护者

随着商业遥感分辨率进入亚米级、激光通信成为星座标配，结构分系统的设计焦点正从“强度”转向“精度”。对于高分辨率对地观测卫星，相机光轴在昼夜数百摄氏度的温差下，指向偏差必须控制在角秒甚至微弧度量级。这要求结构设计师与热控工程师必须并肩作战，通过材料匹配设计（如采用低膨胀因瓦钢或零膨胀CFRP铺层）和无应力装调技术，确保光学路径在热真空环境下的稳定性。

03 热控分系统：在极端温差中雕刻“恒温殿堂”

如果说结构是卫星的躯体，热控就是流淌其间的血液，维持着每一台单机的“体温”正常。在商业航天时代，热控系统正经历从“被动保温”到“主动调节”、从“单机配套”到“系统集成”的深刻变革。

“手撕”卫星结构&热控仿真难点：设计师必须攻克的问题（深度解析）

被动热控：打造高效节能的“航天外衣”

被动热控不消耗电能，是热控系统的基石。其核心技术在于多层隔热组件（MLI）与热控涂层的精妙配合。MLI——即卫星表面那层金灿灿的“保温毯”，由数十层镀铝聚酰亚胺薄膜叠合而成，能有效隔绝空间冷热背景的交变冲击。

更具技术含量的是热控涂层。据上海市松江区政府披露，国内企业已研制出太阳吸收率低至0.07~0.10的SR系列高反射涂层，可大幅减少星表吸收的太阳热量，为星外通信载荷提供高效散热通道。这类材料的突破，直接提升了整星的能源利用效率。

主动热控：高热流密度时代的“体内循环”

当前电子器件集成度呈指数级上升，局部“热点”热流密度可达数十瓦每平方厘米。传统导热索和热管已逼近传热极限，主动流体回路技术应运而生。

以微焓科技为“南京玄武号”卫星设计的星载小型化流体回路为例，该卫星采用平板构型、散热面积有限，但载荷热耗巨大。创新方案将大功率载荷直接安装于冷板表面，通过双离心悬浮泵驱动冷却液循环，将热量高效传递至共形辐射板，实现了对卫星温度的精雕细刻。这类两相流体回路技术（LHP/CPL），相当于为卫星安装了“空调系统”，能够应对复杂工况下的瞬态热冲击。

相变储能：削峰填谷的“热缓冲池”

在周期性热源冲击下（如卫星进出地影、大功率设备间歇开机），相变材料（PCM）发挥着“削峰填谷”的关键作用。深轨变幻公司开发的基于共晶离子的相变材料，利用其高相变潜热特性，在设备发热时吸收热量，在设备关机时释放热量，有效平抑温度波动。这种技术对于电池组、大功率通信载荷的热管理尤为关键。

04 结构热控一体化：商业航天时代的必然选择

当卫星制造进入流水线生产时代，结构与热控的传统界限正在模糊。一体化设计成为行业共识。

机电热融合：消除内耗的系统工程

传统卫星采用“整星-分系统-单机”的层级结构，机电热系统各自为政，导致能量流和信息流内耗严重。钧天航宇等创新企业提出以一体化设计为切入点，对卫星的力流、热流、信息流进行跨维度整合。通过结构热控一体化技术，将热管理功能直接集成到结构件中——例如，将热管预埋进蜂窝板，使舱板同时具备承力和导热功能；将相变材料填充进结构支架，使其兼具支撑与储热能力。这种设计可使整星重量下降近30%，成本随之大幅降低。

部装环节的革命：从单件定制到批量总装

济钢集团在其卫星产业布局中，将“结构热控一体化部装”作为重点突破方向。传统的部装环节，结构件加工、热控多层包扎、加热片粘贴往往由不同工位分时完成，周期长、一致性差。一体化部装意味着在结构件制造阶段就完成热控功能的集成——例如在碳纤维面板共固化成型时，同步埋入热控管路和测温传感器。这种“即装即通”的模式，将总装周期从数月压缩至数周。

仿真能力的耦合：数字孪生的深水区

结构热控一体化的背后，是仿真能力的深度融合。传统设计流程中，结构分析（有限元）与热分析（热网络）是串行的两套模型。而现在，商业航天要求建立力-热耦合的数字孪生体，在同一几何模型上同时求解温度场与应力场，精确预埋在轨热变形对载荷精度的影响。这不仅是软件工具的进步，更是研发范式的跃迁。更多请查看高精度卫星在轨力热耦合与热变形分析机理、方法与工程仿真实践

05 握住了商业航天时代的入场券

回望商业航天的火热浪潮，资本追逐着有效载荷的技术突破，镁光灯聚焦于火箭回收的壮丽画面。然而，真正决定星座工程成败的，往往是那些“看不见”的基础分系统。结构分系统的每一克减重，都在为发射成本做减法；热控分系统的每一度精准控温，都在为在轨寿命做加法。

当前，中国商业航天已从“单星示范”迈入“星座组网”的新阶段。面对每年数百颗卫星的下线需求，结构与热控分系统必须完成从“艺术品”到“工业品”的身份转变——这意味着标准化设计、模块化生产、自动化装配。济钢集团、微焓科技、深轨变幻等企业已在这一赛道上加速奔跑。

正如航天界常言：“卫星在发射场听得见的心跳，源于地面每一道工序的呼吸。”

结构是骨骼，热控是血脉，二者共同构成了卫星最基础的“生命维持系统”。在商业航天追求极致性价比的征途中，只有骨骼强健、血脉通畅，卫星才能不仅在发射的惊天震动中幸存，更能在轨的漫长岁月中坚守。

对于立志投身航天的工程师与学子而言，现在正是深耕核心能力的黄金窗口期。提前扎实掌握卫星结构力学与热控仿真技术，就是握住了商业航天时代的入场券。星座规模化组网，拼的不再是单点炫技，而是结构轻量化、热控精准化、流程工程化的硬实力。把基础做深、把仿真做精、把可靠性做牢，才能在千亿级赛道中站稳脚跟，成为支撑中国商业航天走向全球的中坚力量。

为此，我在仿真秀官网独家录制了《卫星结构力学仿真实战教程24讲》，它从整星建模、振动校核到轻量化优化，把结构 “骨骼” 练到极致可靠；还有《卫星热控全生命周期设计仿真实战》，覆盖在轨温度场、热控回路与力热耦合，打通卫星 “血脉” 温控关键。课程均以真实卫星工程为案例，从理论到实操一步到位，帮你快速补齐商业航天最紧缺的力热仿真硬技能，在星座组网大潮中抢占核心岗位。

06 卫星结构力学与热控仿真教程

1、商业航天卫星结构力学仿真实战

《航天卫星结构力学仿真实战24讲》当前已经加餐到34讲了，并提供答疑服务。该课程立足航天卫星领域，系统解析卫星平台与有效载荷核心构成及功能，深入揭秘航天器结构设计目标与约束条件，帮助学员建立卫星系统工程概念；通过融合 HyperMesh、Patran、Nastran 三大工业级软件教学，覆盖从高效前处理、精确建模集成到核心求解的仿真全流程，掌握卫星各类力学分析应用；聚焦实战经验分享，详解卫星 CAE 分析关键注意事项与避坑方法；以典型卫星模型为案例，采用项目驱动教学，让学员亲身体验完整仿真流程，最终收获扎实理论基础、高级仿真技能及独立完成卫星结构多类型分析的能力。

本课程还为付费用户提供VIP群交流、答疑服务、持续加餐内容、提供定制化培训和咨询服务、仿真人才库岗位推荐就业（航天器CAE仿真工程师高薪岗），仿真秀还提供奖学金、学完此课程，推荐学习者报名参加“工程仿真技术（CAE分析师）职业能力等级评价考试”。

限时特价（限10名）

券后价：999元（价值：1199 元）

可回放开具发票/奖学金/加餐

提供vip群答疑和模型下载

航天卫星结构设计与力学仿真实战24讲：HyperMesh/Patran/Nastran全流程实战教学

以下是课程安排：

第1讲：卫星结构力学仿真介绍

第2讲：卫星的基本组成各分系统简介

第3讲：卫星结构设计思路

第4讲：卫星模型介绍

第5讲：卫星力学建模-模型传递

第6讲：卫星力学建模-卫星主结构建模

第7讲：卫星力学建模-单机建模

第8讲：卫星力学建模-结构附件建模

第9讲：卫星力学建模-结构附件上单机建模与连接

第10讲：卫星力学建模-主结构连接

第11讲：卫星力学建模-材料属性定义

第12讲：卫星力学建模-质量特性与网格质量检查

第13讲：力学试验条件概述

第14讲：模态分析

第15讲：模态主频识别

第16讲：静力学分析流程

第17讲：静力学分析后处理

第18讲：正弦与随机振动计算前处理

第19讲：正弦响应分析流程

第20讲：正弦响应分析后处理

第21讲：卫星随机响应分析一般流程

第22讲：卫星随机响应分析后处理

第23讲：关于仿真与试验误差的一些思考

第24讲：常见报错问题与解决办法

第26讲：卫星结构设计基础-功能、类型与常用材料

第27讲：卫星结构设计基础-特点、原则与技术要求

第28讲：卫星结构设计基础-研制阶段划分

第29讲：卫星结构设计基础-详细设计

第30讲：卫星力学实验- 力学环境

第31讲：卫星力学实验-力学试验分类

第32讲：卫星力学试验-力学试验流程

第33讲：卫星力学试验-正弦与随机试验

第34讲：卫星力学试验-质量特性测试

2、卫星热控全生命周期设计仿真实战

要成为一名合格的卫星热控设计师，是一条需要持续学习、精进技艺的漫长征途。它始于扎实的数理与工程基础，成于无数个在仿真屏幕前、在试验设备旁、在协调会议中的实践锤炼，最终升华于对浩瀚太空与精密工程的无畏热爱。这条路径清晰而严格，但每一步都伴随着为国家航天事业贡献智慧的巨大成就感。当您设计的“恒温衣”护卫着卫星在极端太空中安稳运行、传回珍贵数据时，您便会深刻理解，这份职业不仅是解决热的问题，更是守护着人类探索宇宙的梦想与光明。

以下是笔者结合多年的工作经验，独家发布仿真秀官网的——原创卫星热控设计师成长必修课，欢迎大家订阅学习。

限时特价（限10名）

秒杀价：1199 元（价值：1299元）

可回放/开发票/奖学金/加餐

提供vip群答疑和模型下载

商业航天NX卫星热控设计仿真实战40讲：带练亲手造星-覆盖卫星热控全生命周期核心技术

以下是课程安排：

第一章：基础概念篇

要点1：卫星热控的任务、需求与特性

要点2：卫星热控的主要技术

要点3：卫星热控的主要工作

要点4：空间环境：发射阶段

要点5：空间环境：地球轨道空间环境

要点6：卫星热控设计的主要特点

要点7：卫星热控设计条件

要点8：卫星热控设计需要考虑的因素

要点9：卫星热控设计-工况选择

要点10：卫星热控设计方法-隔热与耦合热设计

要点11：卫星热控设计-调节方式选择

要点12：卫星常用热控制技术-传热/导热技术

要点13：卫星常用热控制技术-隔热技术

要点14：卫星热控制技术-加热与制冷技术

要点15：卫星常用热控制技术-测控温技术

第二章：卫星热设计实操篇

要点16：卫星“星卓二号”项目背景介绍

要点17：卫星热控设计思路概述

要点18：卫星的设计约束/输入-坐标系与布局设计

要点19：卫星的设计约束/输入-轨道与光照条件分析

要点20：卫星的设计约束/输入-工作模式与热耗分布

要点21：空间外热流分析

要点22：热控方案设计-等温化设计

要点23：热控方案设计-隔热设计

要点24：热控方案设计-加热回路与热敏设计

要点25：部组件热设计

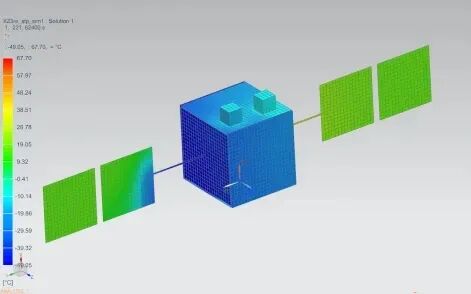

第三章：卫星热仿真实操篇

要点26：卫星热仿真概述

要点27：卫星模型简化

要点28：卫星热仿真的简化与假设

要点29：卫星几何模型导入NX与界面介绍

要点30：卫星热仿真模型材料属性创建

要点31：卫星热仿真模型网格划分

要点32：卫星热仿真模型材料属性指定

要点33：卫星热仿真模型热光属性指定

要点34：特殊单机：太阳翼、多层设置

要点35：卫星热仿真边界设置-轨道热与辐射热

要点36：卫星热仿真边界设置-热载荷

要点37：卫星热仿真边界设置-热耦合

要点38：卫星热仿真解算方案设置

要点39：卫星热仿真后处理

要点40：卫星热仿真工况划分

要点41：卫星热仿真工况1：主动段仿真

要点42：卫星热仿真工况2：入轨段仿真

要点43：卫星热仿真工况3：待命模式

要点44：卫星热仿真工况4：轨控模式

要点45：卫星热仿真工况5：任务模式

要点46：卫星热仿真工况6：安全模式

来源：仿真秀App

著作权归作者所有，欢迎分享，未经许可，不得转载

首次发布时间：2026-03-03
