“手撕”卫星结构&热控仿真难点：设计师必须攻克的问题（深度解析）

1. 总体构型与传力路径设计： 这是结构设计的“顶层建筑”。设计师必须构思一个清晰、高效、无短板的力学传力路径。从卫星与运载火箭的接口（通常是锥段或支架）开始，如何将发射时巨大的集中力（可达十几g的加速度）平稳、顺畅地传递并扩散到整个卫星主体，是首要任务。重点在于让主要承力结构（如中心承力筒、主框架）成为“主心骨”，确保力流连续，避免应力集中，这是卫星在惊天动地的发射中得以幸存的第一道保障。
2. 轻量化与材料选型： “为每一克重量而斗争”是卫星设计的金科玉律。结构质量占整星干重的很大一部分，其减重效益最为显著。重点工作的核心是广泛应用高强度比模量/比强度的先进材料，如：

• 碳纤维复合材料（CFRP）： 以其卓越的可设计性、高比刚度和低热膨胀系数，成为中心承力筒、面板、支架等主结构的首选。其铺层设计是精髓，需通过±45°、0°/90°等铺层角度的巧妙组合，来满足不同方向的刚度与强度要求。
• 铝、钛、镁合金： 铝合金（如5A06, 2A12）用于一般支架和壳体；钛合金（如TC4）用于关键接头、高强度螺栓等，因其高强度和耐腐蚀性；镁合金则因其极低的密度，在非主承力结构上应用前景广阔。
• 蜂窝夹层结构： 在卫星舱板和应用广泛。其“面板-芯子-面板”的“三明治”结构，能以极轻的重量实现极高的弯曲刚度，是轻量化设计的典范。

• 模态分析： 获取整星及关键部件的固有频率和振型，核心目标是规避运载火箭的激励频率，防止发生共振导致灾难性后果。通常要求整星一阶频率高于火箭规定的下限（如35Hz、45Hz等）。

• 正弦振动、随机振动和 acoustic 分析： 模拟发射过程中的稳态加速度、随机振动和噪声载荷，用于鉴定结构强度是否足够。
• 冲击分析： 模拟星箭分离、火工品工作等瞬间高幅值、短历时的冲击环境，其对精密电子设备的影响尤为关键。

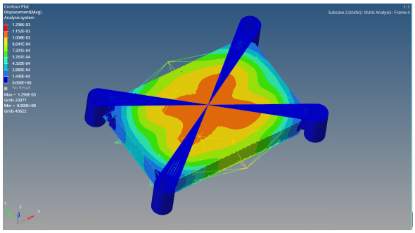

1. 模型置信度与试验验证的挑战： 尽管有限元分析（FEA）软件已非常强大，但模型的边界条件、连接刚度（如螺栓、胶接）、材料性能分散性等都存在不确定性。“分析与试验的闭环”是最大难点之一。 我们常常面临“模型漂亮，但一试就出问题”的窘境。如何通过模态试验、静力试验结果来反复修正、迭代有限元模型，使其成为一个高置信度的“数字孪生体”，是衡量一个结构团队技术水平的关键标尺。
2. 多维载荷耦合与尺寸稳定性保证： 在轨运行时，结构同时承受残余内应力、真空冷焊、温度梯度引起的热应力、机构运动扰动等多种载荷的耦合作用。精确预测这种复杂工况下的结构变形，尤其是对光学路径有严格要求的“安装面”之间的相对变形，是极具挑战性的工作。这已超越了传统的力学范畴，进入了多物理场耦合的深水区。
3. 极端环境下的材料与工艺可靠性： 空间环境严酷——真空、紫外辐照、原子氧（低轨）、温度交变——都会导致材料性能退化，如复合材料出气、涂层剥落、润滑剂失效等。确保所有材料、胶粘剂、紧固工艺在长达15年甚至更长的寿命期内稳定可靠，需要大量的地面空间环境模拟试验作为支撑，成本高、周期长。
4. 设计与全局的博弈： 结构设计从来不是孤立的。它需要与总体、热控、姿控、载荷等所有分系统进行频繁、深入的迭代。一个看似微小的设备布局更改，可能迫使结构传力路径推倒重来；热控需求的加热贴片和多层铺设，又会影响结构的热质量和表面属性。

1. 热控策略与顶层设计： 热控设计始于整星的热控策略制定。是采用 “等温化设计” （让整星温度均匀）还是 “分区控温设计” （对不同热耗设备区别对待）？对于高功耗卫星，是否需要采用两相流体回路（LHP/CPL） 等高效传热技术？这些顶层决策决定了热控系统的技术路线、复杂度和成本。
2. 热平衡分析与仿真： 这是热控设计的核心计算工作。通过建立整星的热网络模型或三维热模型，模拟其在轨道周期内（考虑β角变化、地影期、设备工作模式等）的温度场分布。重点分析极端工况（如最大功耗、最小外热流；最小功耗、最大外热流），确保在所有情况下温度指标都能被满足。这项工作贯穿卫星研制的全周期，需要不断根据最新的设备热耗、布局和表面属性进行更新迭代。
3. 被动热控技术——系统的基石： 被动热控不消耗电能，可靠度高，是热控系统的主体。

• 热控涂层： 通过调节表面太阳吸收比（αs）和红外发射率（ε）来控制与空间的热交换。低αs/ε（如白漆）用于减少热量吸收，高ε（如黑漆、F46二次表面镜）用于增强散热。

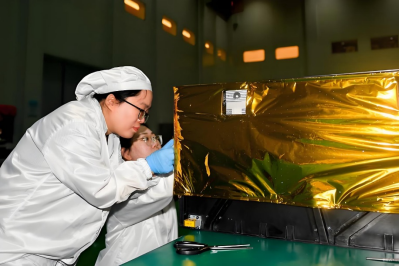

• 多层隔热组件（MLI）： 卫星的“保温毯”，由几十层镀铝聚酯薄膜叠合而成，能有效隔绝高温和低温，是塑造卫星“外衣”的关键。
• 导热路径设计： 使用导热填料、导热硅脂、柔性导热索等，将发热大的设备（如行波管放大器、电源控制器）的热量高效地传导至散热面或散热板。
• 热管（Heat Pipe）： 利用工质相变传递热量，是高效的“热量超导体”，常用于实现舱板内部的等温化，或将热量从热源传输至远端 radiator。

• 电加热器（Heater）与恒温控制器（TCR）： 最常见的主动热控。为怕冷的设备（如蓄电池、推进管路）贴上加热片，并由TCR根据设定的温度门限进行“通-断”控制，保证其不低于生存温度。
• 百叶窗（Louver）： 一种智能散热器，通过叶片开合自动调节散热面积，实现对某个舱段或设备的精确控温。
• 流体回路： 对于千瓦级以上的高热流密度卫星，机械泵驱动两相流体回路（LHP/CPL）成为首选，它能将大量热量从集中热源“泵送”到遥远的辐射器，控温精度高。

1. 热模型的不确定性与在轨预示偏差： 这是热控工程师的“心头之痛”。热模型的准确性依赖于大量输入参数：接触热阻（两个表面接触的紧密程度）、材料热物性（随温度变化）、空间外热流、设备实际热耗等，都存在不确定性。地面热平衡试验（T/VT）可以验证和修正模型，但无法完全模拟复杂的空间环境（特别是微重力下的两相流行为）。因此，模型预示与在轨实测数据之间出现5°C甚至10°C的偏差是常有之事。如何通过敏感性分析和不确定性量化，提高模型置信度，是永恒的难题。
2. 瞬态、变工况与多模式耦合分析： 卫星在轨运行是动态的。设备并非一直满功率工作，会有不同的“工作模式”；卫星姿态机动会导致外热流剧变；进入地影区意味着外热流瞬间归零。热控系统必须具备应对这些剧烈瞬态变化的能力。分析一个稳态工况相对简单，但要精确模拟整星在一天轨道周期内，所有设备按任务时序开关机下的温度波动，计算量和复杂程度呈指数级上升。
3. 高热流密度散热与“热瓶颈”问题： 随着电子设备集成度越来越高，其热流密度（单位面积的发热量）急剧增加，出现了局部“热点”。传统的传导和单相热管已接近其传热极限。如何将热量从一个小小的芯片内部，高效地传递到星外辐射器，整个传热路径上任何一个环节（如界面接触）都可能成为“瓶颈”。这推动着我们不断探索微通道冷却、喷雾冷却、高性能均温板（Vapor Chamber） 等前沿技术。
4. 长寿命与可靠性要求： 热控部组件的退化是导致卫星末期性能下降甚至失效的重要原因之一。热控涂层的αs会因为紫外辐照而增加（性能衰退），MLI会被原子氧侵蚀，机械运动部件（如百叶窗、泵）存在单点失效风险。设计一个在15年寿命末期仍能满足指标要求的健壮的热控系统，需要对所有部组件的在轨退化规律有深刻的认知和充分的余量设计。

• 承载与散热一体化结构： 将卫星的承载结构（如舱板、支架）同时设计成散热面。例如，采用高导热碳纤维复合材料制造面板，使其既能传力又能均温；或者在承力结构中嵌入微通道或嵌入式热管，形成结构功能一体化的热管理单元。
• 共形设计： 传统的辐射器是附加的，而现代设计更倾向于将卫星外壳本身作为辐射器，通过精细的热控涂层设计，实现承载与热物理性能的最优结合。
• 协同分析与优化： 在设计的早期就引入热-力耦合分析，同步考虑力学载荷和热变形的影响。通过多学科优化（MDO）工具，寻找在质量、刚度、强度、热稳定性等多个目标下的帕累托最优解。
