摄像光学系统鬼像干扰成像？OAS 软件提供专业解决方案

双高斯光学系统凭借其优异的成像性能，被广泛应用于相机镜头、望远镜等精密光学设备中。该系统的复杂光学结构易产生鬼像干扰，严重降低成像质量。本案例依托 OAS 光学软件，对双高斯光学系统开展鬼像专项分析，旨在精准定位鬼像产生根源，量化其影响程度，为光学系统的优化改进提供科学依据。

本案例搭建的仿真模型采用三组平行光源，光源半孔径统一设定为 16.665mm，参数设定贴合实际应用场景的光学系统设计标准。光源波长分别选取 0.486μm、0.587μm、0.656μm，对应光谱颜色依次为 Lime、Red、Blue。多波长光源的配置，能够全面模拟光线在不同光谱范围内的传播特性，保障分析结果对实际应用的参考价值。

为精准捕捉鬼像信息，OAS 软件中鬼像探测器的参数进行了精细化配置。核心设置为光线过滤条件，将光线分裂级次阈值设定为大于等于 2。这一设置可有效筛选出能量占比高、对成像质量影响显著的鬼像光线，同时排除分裂级次低于 2 的低能量杂散光干扰，大幅提升鬼像分析的针对性与效率。

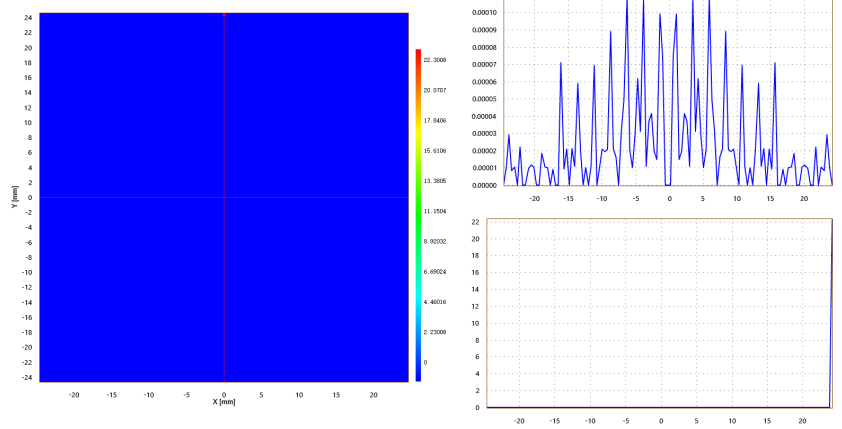

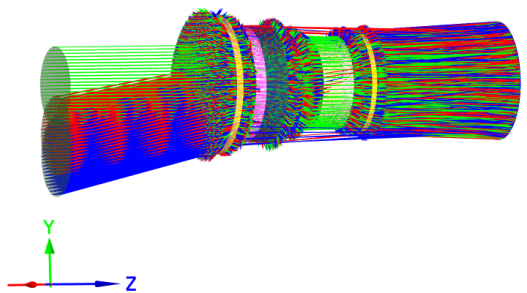

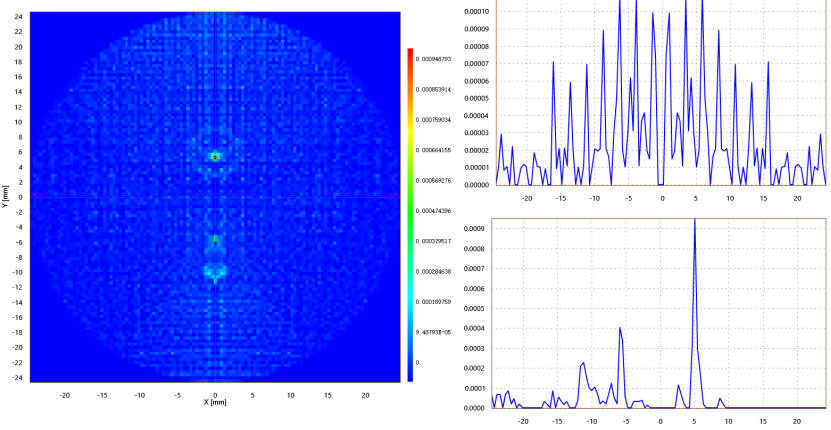

通过 OAS 软件的非序列光线追迹功能，生成双高斯鬼像分析三维追迹图。该图清晰呈现了不同波长光线在系统内的传播路径，直观展示了鬼像光线的反射、折射规律。探测器结果图则量化呈现了鬼像的辐照度分布情况，明确了鬼像在像面的具体 位置及能量强度。结合路径分析工具，可快速定位引发鬼像的关键光学表面，为后续的结构优化提供精准指向。







本案例借助 OAS 光学软件，成功完成了双高斯光学系统的鬼像分析。通过合理设置光源与探测器参数，高效获取了鬼像的位置、路径及能量等关键信息，为深入理解双高斯系统鬼像产生机制提供了有力支撑。OAS 软件在鬼像分析领域的高效性与精确性得到验证，可作为光学系统设计与优化过程中的可靠技术工具，助力相关设备成像质量的提升。
