基于comsol渐变光纤的模拟

朋友们，好久不见啦。今天我给大家介绍一种利用comsol进行可编辑优化设置的渐变光纤模拟。具体如下：

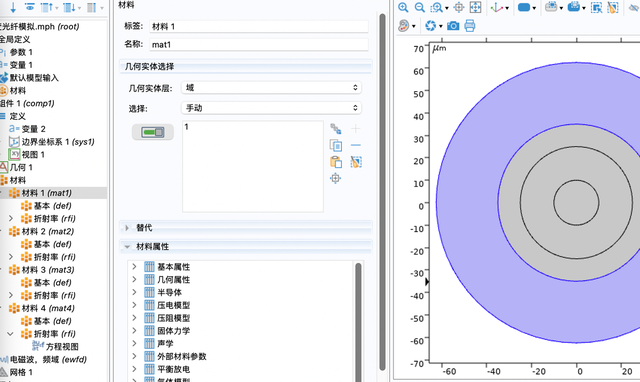

首先，构建出四层芯包结构，为沟道形渐变光纤，其中最中间的纤芯为渐变芯。第二圈为沟道包层。依此类推对每个光纤区域的材料参数进行配置。如下：

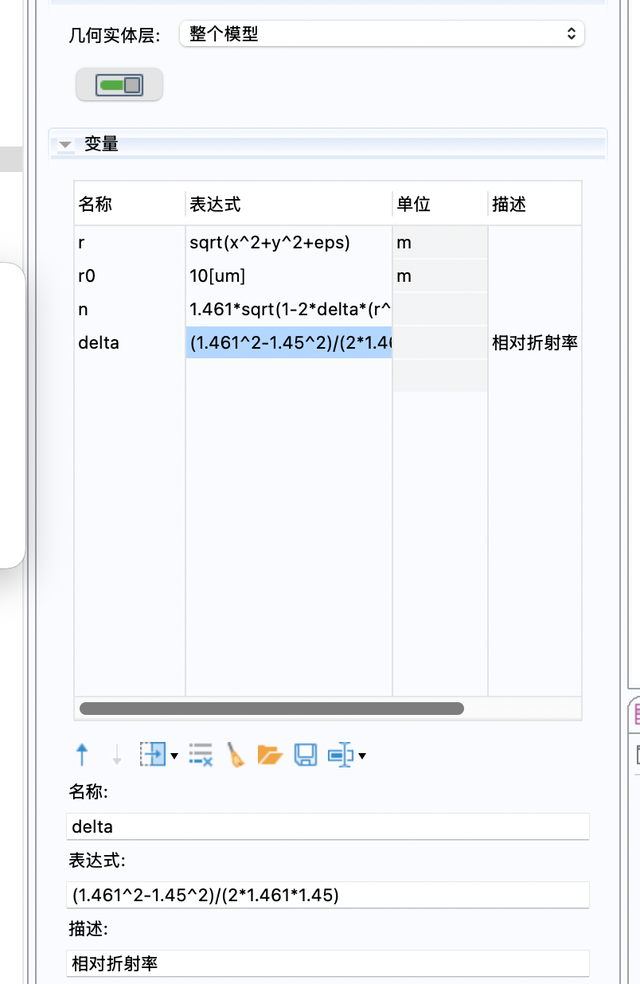

其次，我们需要考虑插入渐变函数，因此需要再定义中引入参变量：

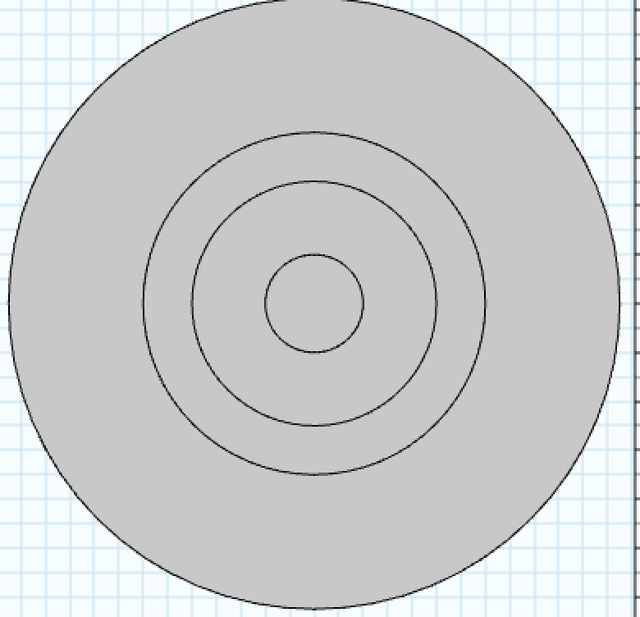

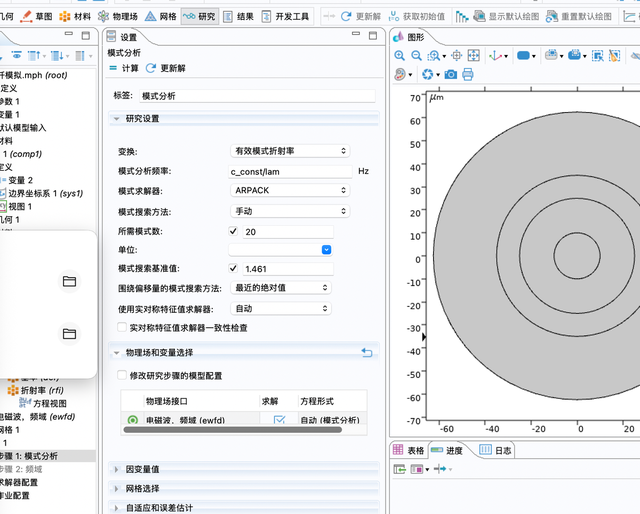

需要注意的是，该函数为关于半径r的极坐标形式，而我们在构建函数时需要将其转换为直角坐标系，因此r要写成直角坐标方程如上所示。特别说明的是，该函数的上限为1.461，渐变下限为1.45.读者可根据自己实际需求来调整。接下来我们就是需要进行网格划分以及配置电磁波频域研究来进行模式分析，如下所示：

结果分析及讨论说明：

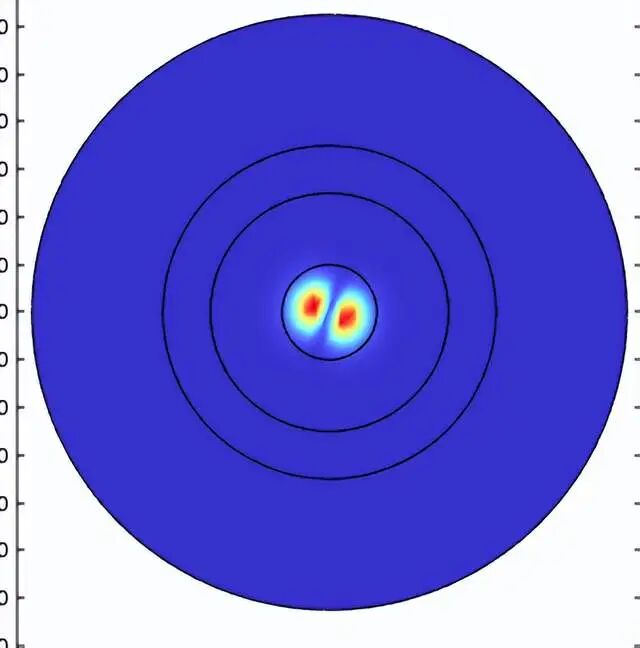

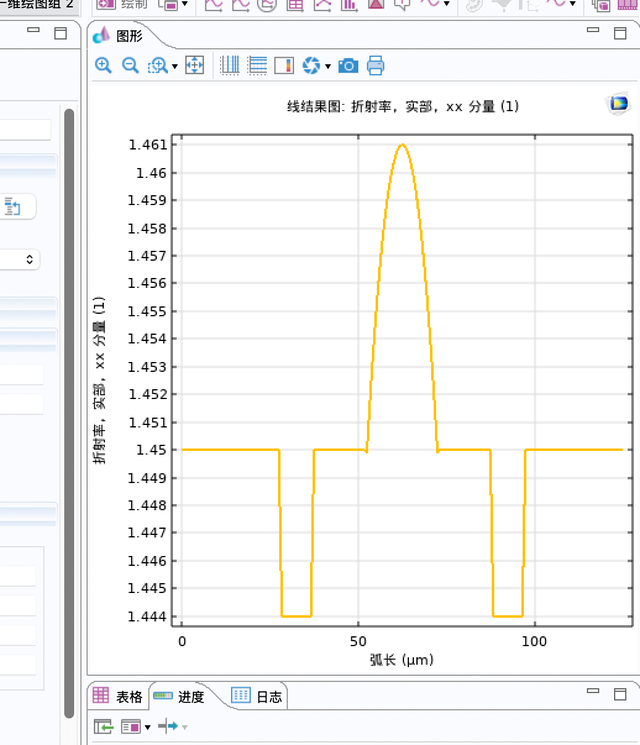

首先可以看一下折射率沿着光纤x轴的分布，满足渐变沟道形。模式分析结果如下：

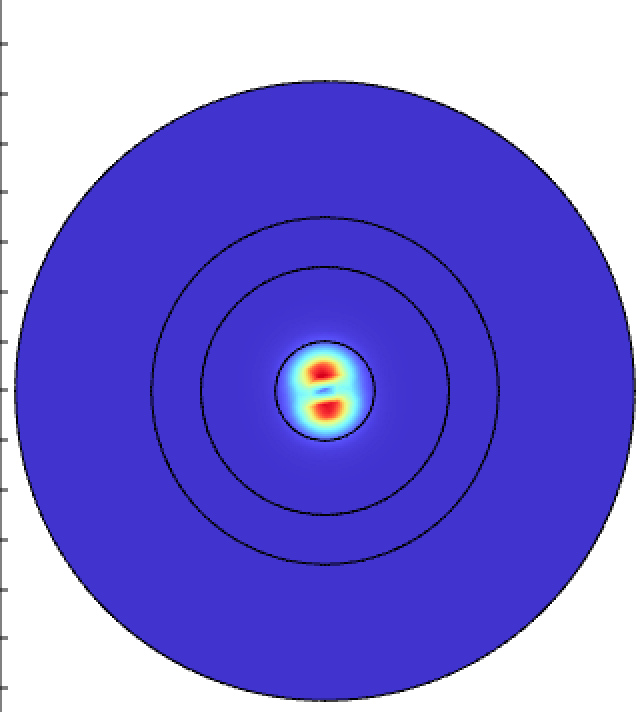

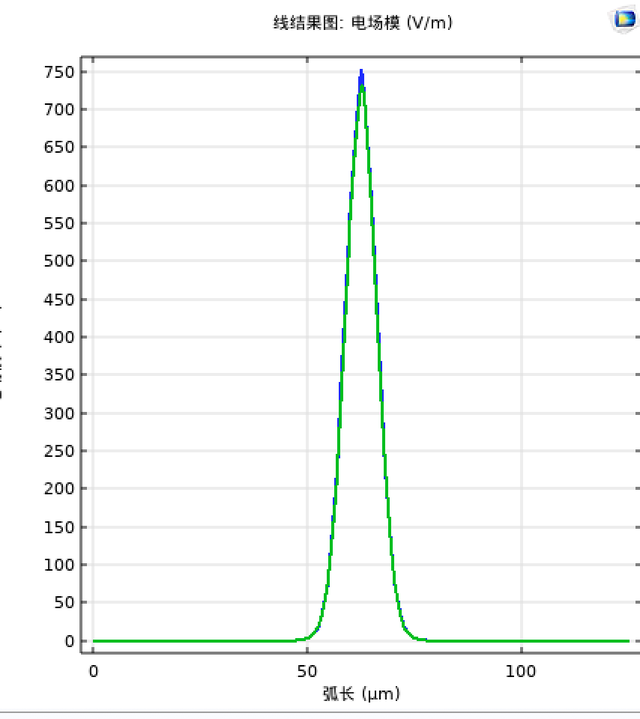

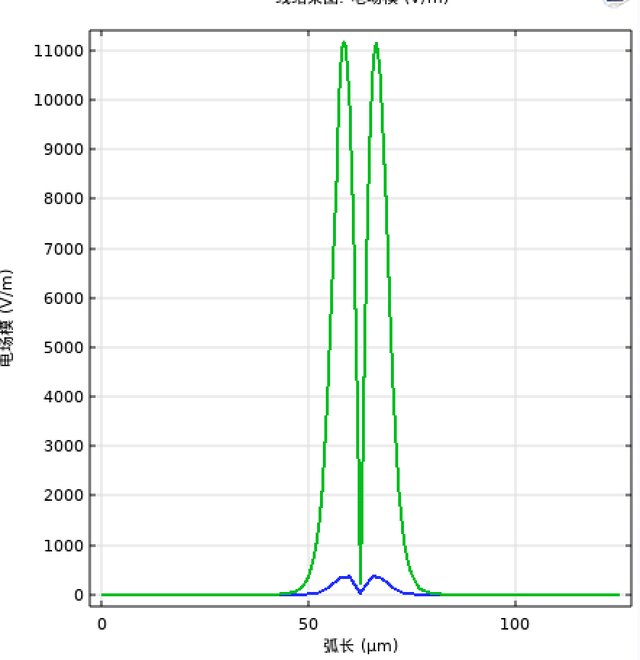

以基模以及11模式为例，不同于阶跃形光纤，其模式光场对应的电场幅值存在明显的差异。希望为做渐变形光纤模拟的朋友们起到一些小小辅助。
