SolidWorks动画教程（19）：铁球坠落

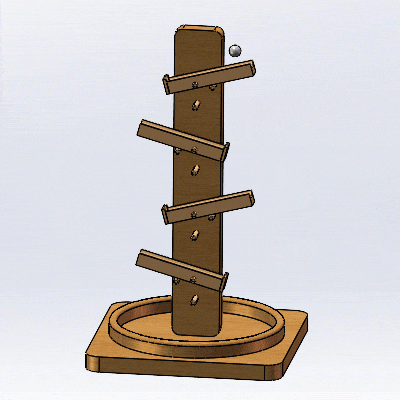

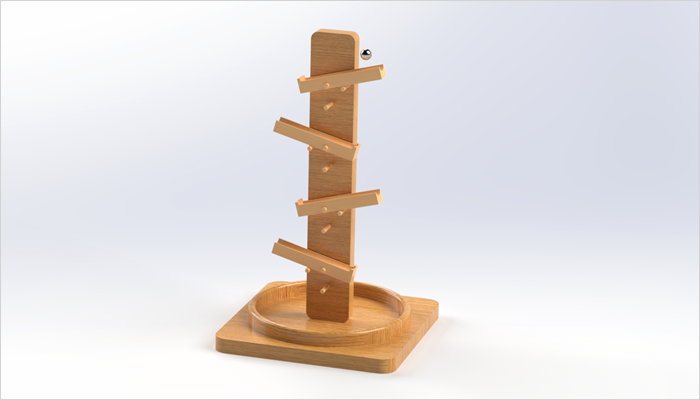

最终结果如下图所示。

步骤：

1.新建一个装配体文件。

2.组装模型。

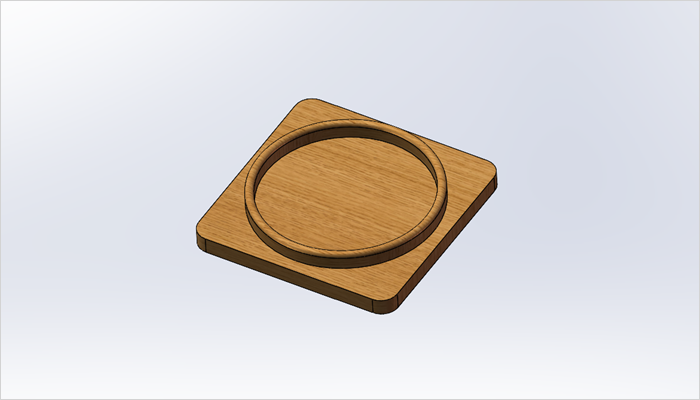

1）点击“插入零部件”，选择基座零件，点击勾号完成。

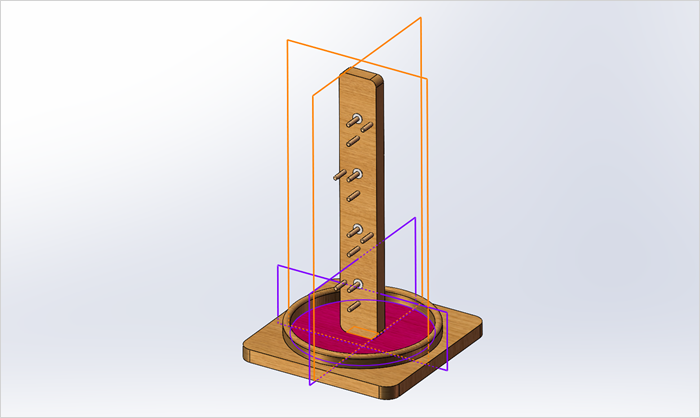

2）再次插入架子子装配体，按照下图所示的配合进行装配。

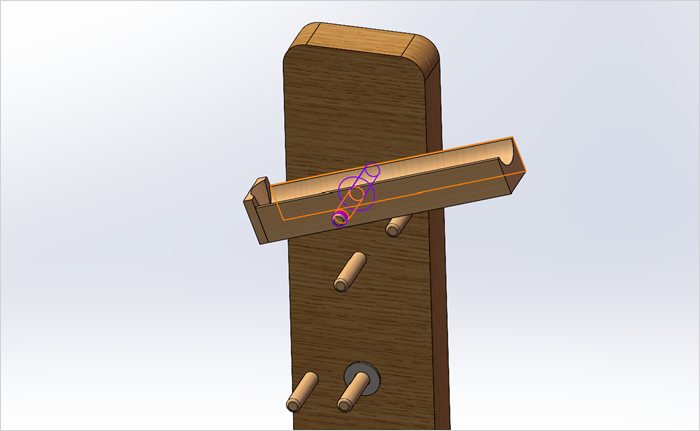

3）插入轨道零件，配合方式如下图所示。

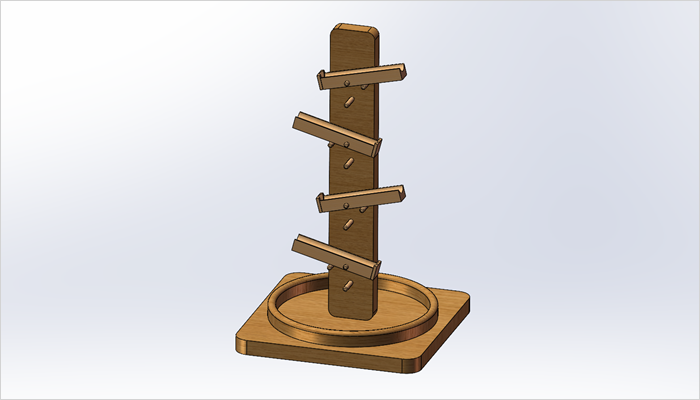

4）继续装配剩下3个导轨，如下图所示。

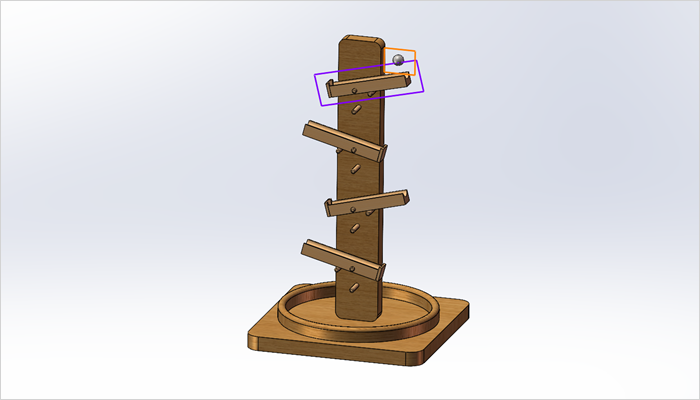

5）插入铁球零件，配合方式如下图所示。

3.点击窗口左下角的运动算例，然后在下拉选项中选择“Motion 分析”。

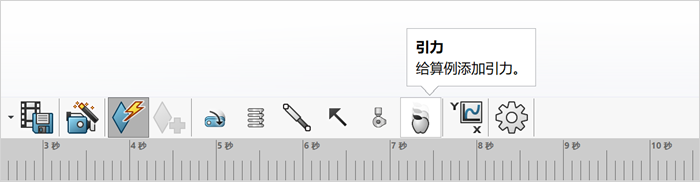

1）添加引力，引力方向为-Y方向，如下图所示。

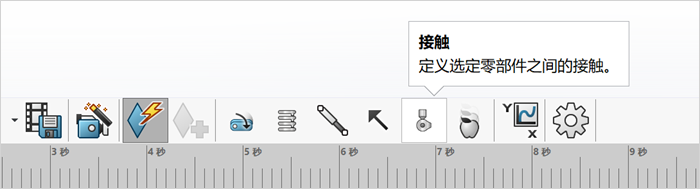

2）添加接触。点击“接触”按钮，如下图所示。

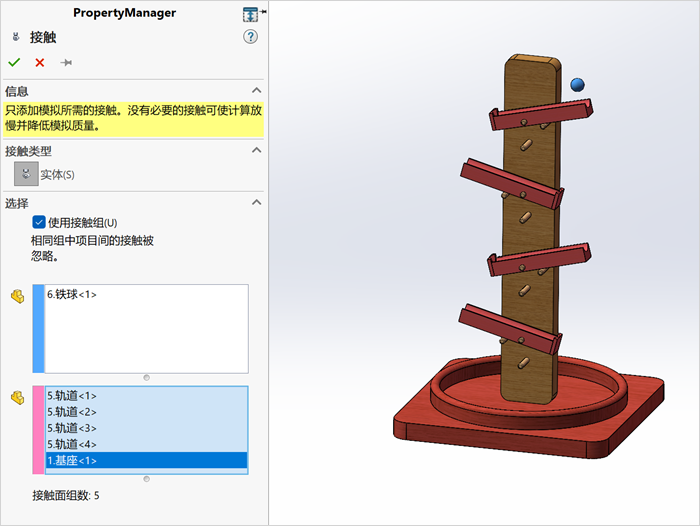

勾选“使用接触组”，在铁球和轨道与基座之间设置接触，如下图所示。

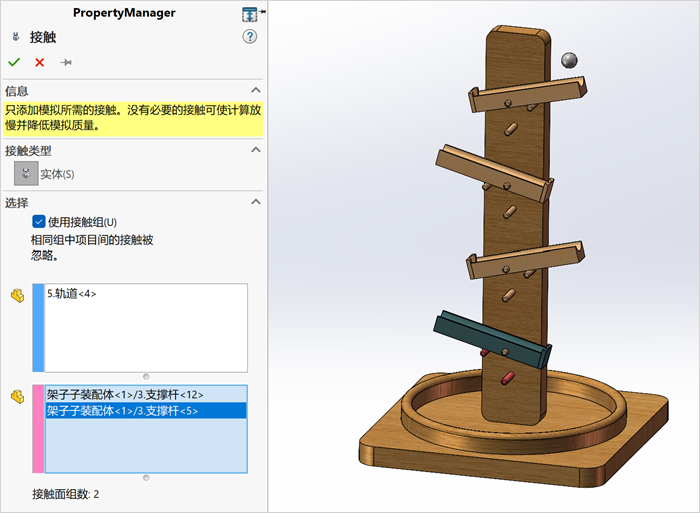

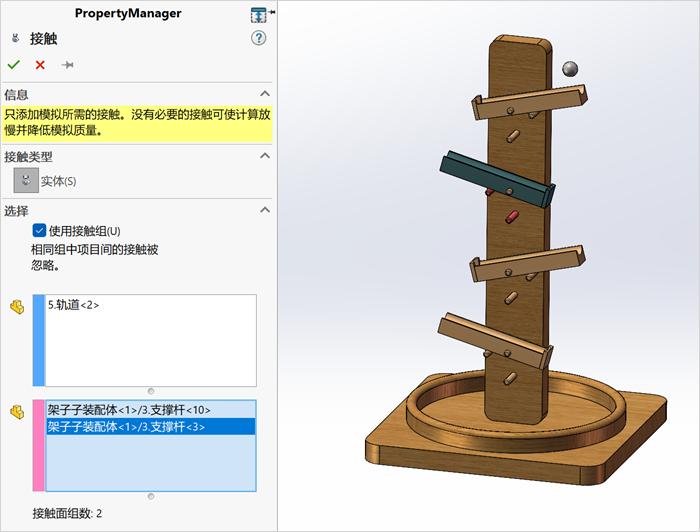

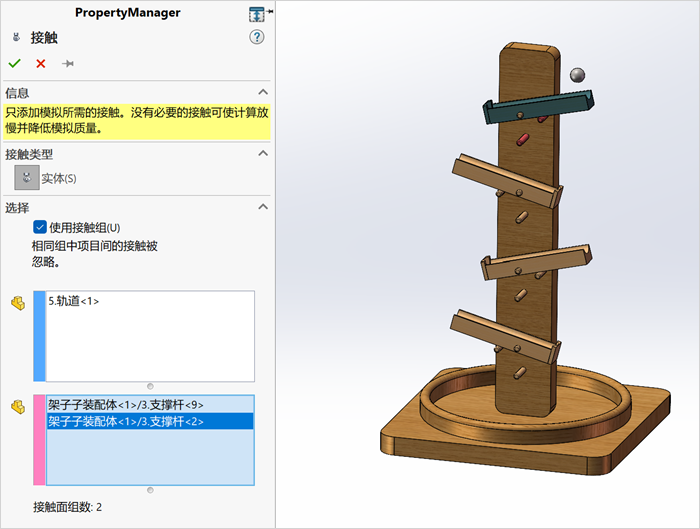

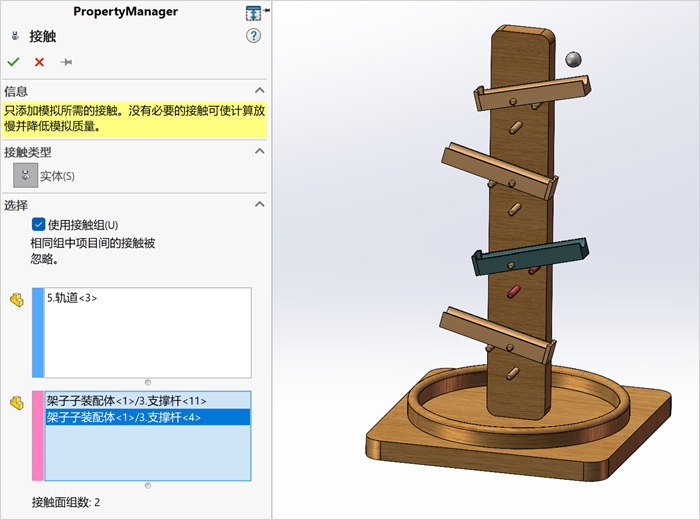

继续添加接触，勾选“使用接触组”，在子装配体的支撑杆和轨道之间设置接触，如下图所示。

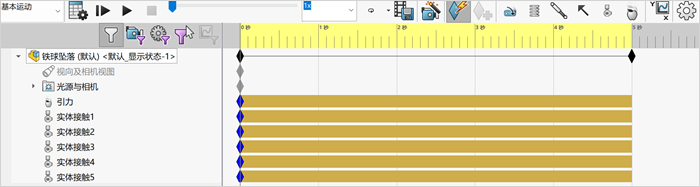

3）设置时间为5S，点击下图所示的“计算”按钮，我们可以看到铁球坠落的整个过程。

4.动画。

来源：SolidWorks技巧
